Обзор гипсокартона (гкл) как шумоизоляционного материала

Оглавление

Гипсокартон и ваты

Все изобилие различных вариантов ват имеет следующие характеристики:

  • Не загорается.
  • Не деформируется при воздействии температур, сжатии.
  • Не вступает в контакт с различными средами.
  • Легко монтируется.

Инструкция по произведению звукоизоляции с использованием этих материалов следующая:

  1. Прикрепите к стенам гидробарьер, заизолируйте места стыков.
  2. Соберите каркас из дерева или металопрофиля согласно технологии монтажа.
  3. Равномерно распределите вату за каркасом, закрепите, старайтесь избегать неохваченных мест.
  4. Прикрепите листы гипсокартона, прошпаклюйте места стыков, поштукатурьте поверхность.
  5. Ремонтные работы завершите любым видом отделки (покраской, оклейкой обоев).

Шумоизоляционная обшивка стен

Напомним вам, что для прочности конструкции шаг крепления профилей не должен быть меньше 50 сантиметров, листы крепятся как посредине, так и по краям, смежные листы прикрепляются к одной и той же направляющей. Инструменты, которые вам понадобятся для подобных работ, найдутся в каждом доме: шуруповерт, уровень, отвес, линейка, карандаш, канцелярский нож – вот минимальный набор, с помощью которого вы легко осуществите задуманное.

Несколько слов о применении ГКЛ для шумоизоляции

Если более конкретно, то мы расскажем, как создается звукоизоляция гипсокартонных перегородок, которая необходима практически в любой квартире. Перегородки позволяют эффективно разделить пространство на нужные владельцу квартиры зоны. Но часто бывает, что перегородкой отгораживается целая комната, которую хочется отделить от остальной квартиры, где, возможно, очень шумно.

Кроме того, данная перегородка поможет музыкантам или звукомонтажорам, которым необходима идеальная тишина для их работы, а соседям тишина от их занятий. Шумоизоляция в квартире позволяет создать барьер, за который звук не проходит. То есть не будут шумы с улицы поступать в помещение со звукоизоляцией. Также, из помещения шумы к соседям уходить тоже не будут, поэтому вы сделаете подарок ещё и им. Если вы профессиональный музыкант, то вам просто необходима правильно устроенная звукоизоляция, на которую соседи могли бы и добавить, ведь не вам одному надо, действительно?

Преимущества плит Кнауф Акустик

Основным преимуществом материала является его возможность поглощать различного типа звуки и шумы. Мягкая основа максимально эффективно улавливает звуки и поглощает их. Тонкие волокна обеспечивают хорошую проходимость воздуха и пара, что позволяет применять изоляцию в помещениях повышенной влажности. Гибкая структура способствует утеплению и изолированию звуков канализационных стоков. Материалом можно плотно обернуть трубу, тем самым уменьшив шум канализационного стока. Использовать вату можно как для квартир, так и частных домов. Достаточно часто кнауф шумоизоляция потолка, применяется в качестве утеплителя для кровли, чердачных помещений и мансарды.

@Knauf

Говоря о преимуществах нельзя не отметить экологическую чистоту материала. Изготавливается продукт из натурального сырья, поэтому в его составе нет никаких вредных элементов и смол. Кнауф шумоизоляция стен не имеет запаха, поэтому их часто используют в звукоизоляции жилых строений и помещений общественного пользования.

С материалом легко и удобно работать. Учитывая небольшой вес материала, он не требует специальной техники для погрузки и транспортировки. В одной упаковке находится 16 плит размером 1250*610*50 мм. Такого количества плит достаточно, чтобы обработать площадь в двенадцать квадратных метра. Для работы с плитами не понадобится специальное оборудование или инструменты, технология укладки аналогична тем, которые используются при монтаже базальтовой или минеральной ваты.

@Knauf

Кнауф звукоизоляция потолка проводится с применением конструкции из алюминиевого профиля или деревянных брусьев. За счет параметров плит каркасная основа возводится по общепринятым размерам с шириной шага 60 сантиметров. Такая же ширина и у плит, что дает возможность использовать звукоизоляцию практически без отхода.

Звукоизолирующие панели вместо гипсокартона

Выше в статье отмечалось, что обшивка каркаса двойным и даже тройным слоем листов с одной, а лучше с двух сторон улучшает звукоизоляцию перегородки. Причем, эффективнее использовать многослойные и массивные листы обшивки.


Звукоизолирующая панель толщиной 12 мм. из гофрокартона. Полости в панели заполнены виброуплотненным кварцевым песком.

На строительном рынке появились звукоизоляционные панели из специального гофрокартона, которые удобно и выгодно использовать для обшивки каркасных перегородок в качестве нижнего слоя. Панели продаются под разными торговыми марками.

В конструкции панели имеются чередующиеся слои из материалов с разными акустическими свойствами. Это обеспечивает многократное отражение и рассеивание звуковых волн. Трение песчинок под действием звуковых волн еще больше уменьшает энергию звука.

Большой вес звукоизоляционных панелей позволяет им эффективно снижать шум, в том числе и на низких частотах.

Размеры одной панели 1200 х 800 (600) мм., толщина 8-22 мм. и вес 10,5 — 21 кг. Панели легко пилятся ручной пилой или электроинструментом. При пилении возможно незначительное высыпание наполнителя. Кромка спила оклеивается строительным скотчем. Вес панели толщиной 12 мм. равен 19,6 кг. (19,7 кг/м2)


Звукоизоляция каркасной перегородки звукоизоляционными панелями из гофрокартона

Панели закрепляются на каркасе с помощью саморезов. После монтажа стыки панелей шпаклюют и проклеивают лентой. Листы гипсокартона приклеивают к панелям монтажным клеем с шагом 300 х 300 мм. и дополнительно закрепляют прямо к панелям саморезами с шагом 400 мм.

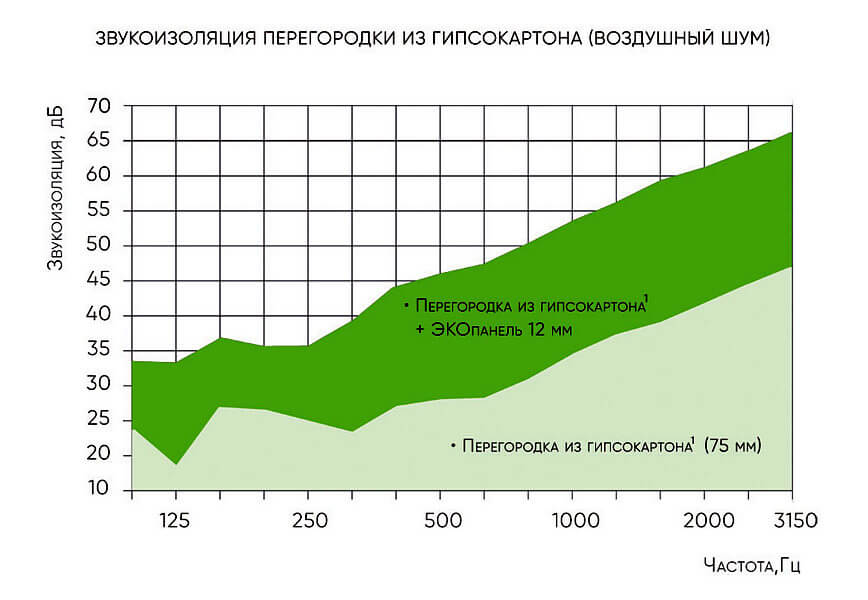

Частотная характеристика звукоизоляции каркасной перегородки.

На рисунке приведена частотная характеристика звукоизоляции каркасной перегородки. Светло-зеленым показана характеристика перегородки из профиля ПС 50/50 с заполнением каркаса акустической минеральной ватой и обшивкой листами гипсокартона толщиной 12,5 мм. в один слой с каждой стороны. Темно-зеленый цвет показывает увеличение звукоизоляции перегородки, если перегородку обшить с одной стороны листами в два слоя. Причем, в качестве нижнего слоя использовать звукоизоляционные панели из гофрокартона толщиной 12 мм.

Посмотрите учебный фильм “Монтаж гипсокартонной перегородки”.

Кроме того, Вы можете посмотреть и скачать:

  • Руководство по устройству звукоизолирующих перегородок, полов, потолков и облицовок Knauf — здесь;
  • Руководство по устройству гипсокартонных перегородок на металлическом каркасе — здесь;
  • Руководство по устройству гипсокартонных перегородок на деревянном каркасе — здесь.

Распространение звука и его поглощение

Понятие «звук», как его определяют физики — это механические колебания, распространяемые каким-либо источником в упругой среде – воздухе, дереве, металле и пр. Издавая колебания, источник создает давление (пониженное или повышенное), которое распространяется во все стороны. Звуковая волна, образующаяся при этом, попадает в органы слуха человека и передает колебания на барабанную перепонку, вибрация которой и воспринимается мозгом как звук.

Параметры распространения звука во многом зависят от плотности среды и могут существенно изменяться. Так, встречая препятствие, звуковые волны отражаются либо преломляются. Если же на их пути оказывается пористое вещество, оно поглощает волну, рассеивая ее внутри себя. Это физическое свойство материалов широко используется в строительстве, к примеру, при шумоизоляции потолков и перегородок из гипсокартона.

Наибольшее рассеивание энергии звука обусловлено увеличением количества пор и пустот, присутствующих в веществе. Сами материалы, изготовленные с учетом этих особенностей, называются звукопоглощающими или звукоизоляционными.

Типы материалов для звукоизоляции

Итак, изучив краткую теоретическую справку, можно сделать вывод: эффективная защита жилища от посторонних звуков невозможна без использования дополнительных материалов. Современный рынок предлагает огромное количество решений для достижения необходимого уровня звукоизоляции помещений. Материалы, которые применяются в борьбе с излишним бытовым шумом, делятся на две основные категории:

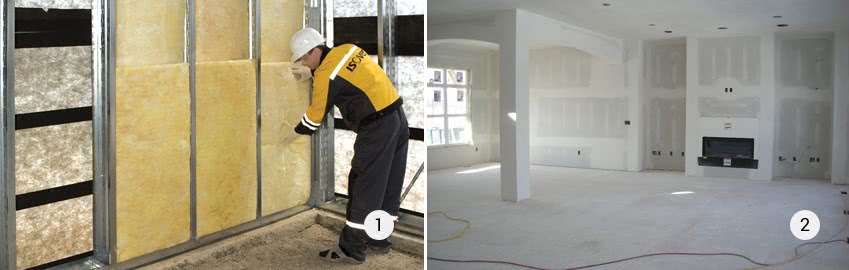

  • Звукопоглощающие (рисунок 1). Способны поглощать звуковые волны, препятствуя их отражению и дальнейшему распространению. Имеют зернистую, волокнистую или пористую структуру и наиболее подходят для защиты жилых помещений от посторонних шумов, благодаря легкому монтажу, оптимальным характеристикам и невысокой стоимости. К примеру, их широко используют при звукоизоляции перекрытий и перегородок из гипсокартона.
  • Звукоизолирующие (рисунок 2). Препятствуют проникновению звуковых колебаний, отражая их. Шумоизоляторы отличаются массивностью, так как именно толщина и масса влияет на их звукопроницаемость. Самыми распространенными, надежными и качественными материалами, изолирующими звук, являются бетон, кирпич и гипсокартон.

Отметим, что только совместное, комбинированное использование этих материалов позволяет добиться необходимого эффекта при оборудовании жилища звукоизоляцией.

Методы шумоизоляции

В зависимости от выбранной технологии работ все востребованные методы условно разделяются на каркасные и бескаркасные. Первая группа представлена каркасными перегородками или системами, монтируемыми на стены или потолок через обрешетку. Их внутреннее пространство остается свободным или заполняется легкими изоляционными материалами, внешняя сторона закрывается листами обычного или акустического гипсокартона (в зависимости от поставленных целей). К обязательным условиям каркасной технологии относят использование специальных крепежей и отказ от жестких привязок, деревянные или металлические каркасы для гипсокартона всегда отделяются от строительных конструкций демпферными прослойками.

Бескаркасные методы реализуются в условиях ограниченного пространства и достаточной толщины стен (точное значение указывают производители современных звукоизоляционных материалов). Помимо традиционного решения – оклейки стен рулонными покрытиями или мягкими пробковыми панелями при отказе от каркаса владелец может обшить стены или потолок специальными панелями. Последние, в свою очередь могут комбинироваться с гипсокартоном (рекомендуемый производителями вариант) или эксплуатироваться сами по себе.

Окончательное решение принимает владелец, но большинство специалистов признают каркасные методы более эффективными и удобными по целому ряду причин, включая:

  • Низкий коэффициент шумопоглощения у обычных рулонных материалов (посторонние звуки приглушаются на 50-60%, не более).
  • Большой вес звукоизоляционных панелей (от 15 кг на 1 м2) и потребность в использовании специальных крепежей, а именно – длинных акустических дюбелей.
  • Простоту скрытия коммуникаций в каркасных конструкциях.
  • Отсутствие потребности в черновом выравнивании стен при выборе каркасного метода.
  • Целевое назначение используемых материалов. Ряд современных «ультратонких» панелей являются шумопоглощающими, а не звукоизолирующими, и хуже справляются с задачей. Полноценная защита от посторонних шумов при обшивке ими внутренних стен не обеспечивается.

Помимо выбора метода звукоизоляции владельцы помещений принимают решение о необходимости полного или частичного закрытия конструкций. Частичная шумоизоляция гипсокартонных стен предполагает размещение поглощающей прослойки внутри дома или квартиры (например – возведение межкомнатных перегородок или закрытие только одной или нескольких стен). Защиту от обходных шумов такие конструкции не обеспечивают.

Полная звукоизоляция направлена на достижение максимального акустического комфорта за счет закрытия всех участков проникновения шума, включая полы, стены, потолки, оконные и дверные проемы, розетки и инженерные коммуникации. Такие работы сокращают внутренне пространство как минимум на 10% и финансово не окупаются. В целях экономии их можно выполнить своими силами, но проектирование таких звукоизоляционных систем однозначно доверяется специалистам.

Что представляет собой звукоизоляционный гипсокартон?

Шумоизоляции не всегда уделяется должное внимание. Это приводит к тому, что в комнату проникают посторонние шумы, мешающие работе или отдыху

Для устранения этого недостатка был разработан специальный вид ГКЛ. Материал еще мало распространен, но уже пользуется большой востребованностью.

Особенности продукции, выделяющие ее среди других гипсокартонных вариантов:

  1. Перфорированная поверхность. Именно многочисленные сквозные отверстия отвечают за надежное звукопоглощение: волны попадают в своеобразную ловушку, что способствует их быстрому затуханию. Для лучшего результата листы могут снабжаться отверстиями разной формы.
  2. Облицовка тыльной стороны выполнена из нетканого полотна. Этот звукоизолирующий слой также отвечает за снижение шумового загрязнения. Для работы можно выбирать листы белого или черного цвета, в зависимости от дизайнерской задумки.

Несмотря на то что гипс — материал плотный и должен хорошо передавать звуковые колебания, за счет перфорации гипсовые плиты способны снижать уровень шума до 70 %

Характеристики акустических плит ГКЛ:

  • Размер. Ширина колеблется от 118,8 до 120 см, длина – 199,8–240 см, толщина без полотна – 12,5 мм. Вес за счет наличия перфорации составляет всего 8,8–9,5 кг. Точные показатели зависят от типа материала и изготовителя.
  • Плотность плиты – 650–730 кг/м3. Это обеспечивает устойчивость облицовки к незначительным механическим воздействиям, а также упрощает технологию монтажа.
  • Средний индекс поглощения звуковых волн – 0,55 αw, рассеянных листов с круглыми отверстиями – 0,45 αw. Наилучший результат наблюдается при воздействии шума от 500 до 2000 Гц – около 0,85 αw. Самый большой индекс – 1.
  • Вид кромки. Бывают фигурные, прямые и комбинированные варианты.

Работать с материалом нетрудно, но для монтажа потребуются специальные пластиковые дюбели, которые минимизируют распространение колебаний через фиксирующие саморезы.

Помимо пластиковых дюбелей, обрешетку под шумоизолирующий гипсокартон желательно монтировать на звукоизоляторах, к тому же все контактные плоскости профилей обязательно проклеиваются пористой демпферной лентой

Звукоизоляция стен из гипсокартона

Каждый день людям, проживающим в квартирах, приходится слушать то, как соседи делают ремонт, пылесосят, включают стиральную машинку, громко ругаются и другие постронние шумы. Но исправить такое положение дел совсем несложно – достаточно выполнить ряд работ по шумоизоляции. Для примера рассмотрим звукоизоляцию стен из гипсокартона и попробуем разобраться что и как нужно делать.

Шум низких уровней в многоквартирных домах может быть обеспечен в случаях проведения звукоизоляции. Мы будем использовать для этого специальную гипсокартонную конструкцию со звукоизоляционным материалом – наполнителем. При установлении такого препятствия для акустических волн, их воздействие на органы слуха человека будет снижено.

Одна лишь только шумоизоляция перегородок из гипсокартона будет практически бесполезна в том случае, если потолки и пол жилого помещения также обеспечивают отличную звуковую передачу. Поэтому следует дополнительно выполнить работы по звукоизоляции этих частей здания. Для того чтобы выполнить шумоизоляцию стен под гипсокартон, хорошим решениембудет использовать в качестве наполнителя полиэфирные плиты, но следует помнить, что несколько разновидностей этих плит не обладают нужной нам огнестойкостью.

Что касается пенопласта, то использовать его в качестве звукоизоляции не стоит. Звукоизоляционная мембрана представляет собой основанный на полимере материал, имеющий небольшую толщину (от 2,5 до 12 мм). Такая поверхность не пропускает звуковые волны, характеризуется высоким коэффициентом звукоизоляции, устойчивостью к различным температурам.

Одним из наилучших считается бренд Tecsound, который практически монополизировал данную сферу рынка. Мембраны можно применять и в сочетании с плитами для увеличения поглощения звука. Повысить звукоизоляцию гипсокартонной перегородки просто. Достаточно заполнить межкаркасное пространство любым термоизоляционным материалом.

Процесс монтажа каркаса обрешетки под гипсокартон не содержит секретов и осуществляется своими руками в кратчайшие сроки. При этом от качества монтажных работ в наибольшей степени будет зависеть прочность и внешний вид будущей перегородки

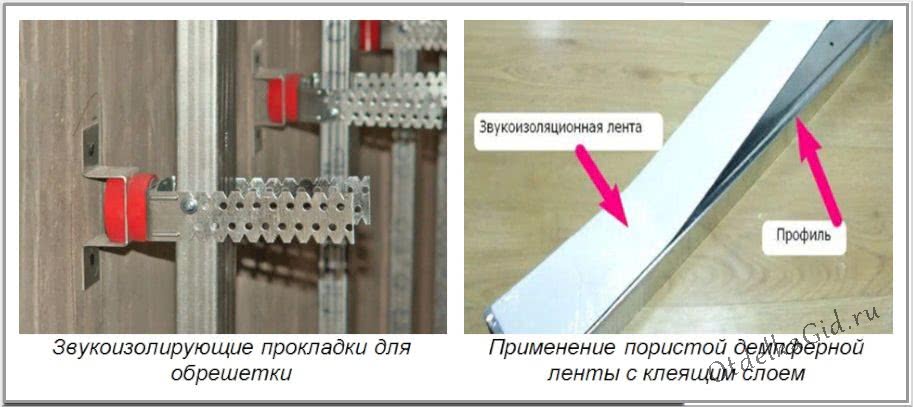

Нельзя обходить вниманием и крепежные детали, именно они являются первыми приемниками колебаний и передают их от несущей плоскости к переборке

Решить проблему помогут дюбеля из пластмассы. К примеру, зонирование кухни и гостиной перегородкой из гипсокартона с плитами Акустик Баттс толщиной 10 см обеспечивает индекс изоляции воздушных шумов (Rw) до 51 дБ. И это при однослойной облицовке из ГКЛ, при двухслойной обшивке уровень шумоизоляции возрастает до 57 дБ.

Проведение монтажных работ

Звукоизоляция гипсокартона при возведении перегородок легко проводится своими руками. Монтажные работы по установке стен из гипсокартона всегда начинаются с крепления металлического каркаса. Монтаж каркаса в данном случае практически ничем не отличается от возведения обычной фальш-стены. Но все же здесь имеются определенные нюансы в работе:

  • начинаем с создания разметки на потолке, стене и полу. Здесь необходимо использовать лазерный уровень. Так получится создать безукоризненно ровную конструкцию;
  • нарезаем направляющие профиля для основания каркаса. Для повышения звукоизоляции можно использовать деревянные брусья;

Основа каркаса

стартовый профиль нужно закрепить на потолок и пол. Для крепления используются саморезы;

Обратите внимание! Использовать лучше всего полимерные специализированные узлы для крепления, а не стандартные дюбеля

  • отличием от стандартной конструкции является то, что между несущими конструкциями необходимо поместить вырезанные полосы эластичного материала. Наиболее часто используют «Вибростек», допускаются также и его аналоги;
  • при необходимости нужно использовать подвесы. Чаще всего применяют подвесы моделей «Вибростек-КС». Такие модели или их аналоги содержат полимерные вставки и способствуют лучшей шумоизоляции;
  • далее делаем вертикальные крепления. Чем больше будет между ними шаг, тем выше будет шумоизоляция;
  • все места креплений, а также отверстия необходимо обработать силиконовыми герметиками. Такая обработка поможет снизить уровень вибрационного шума. Здесь нельзя использовать монтажную пену, так как она не способствует снижению проходимости звука, но является очень горючей.

Основные характеристики

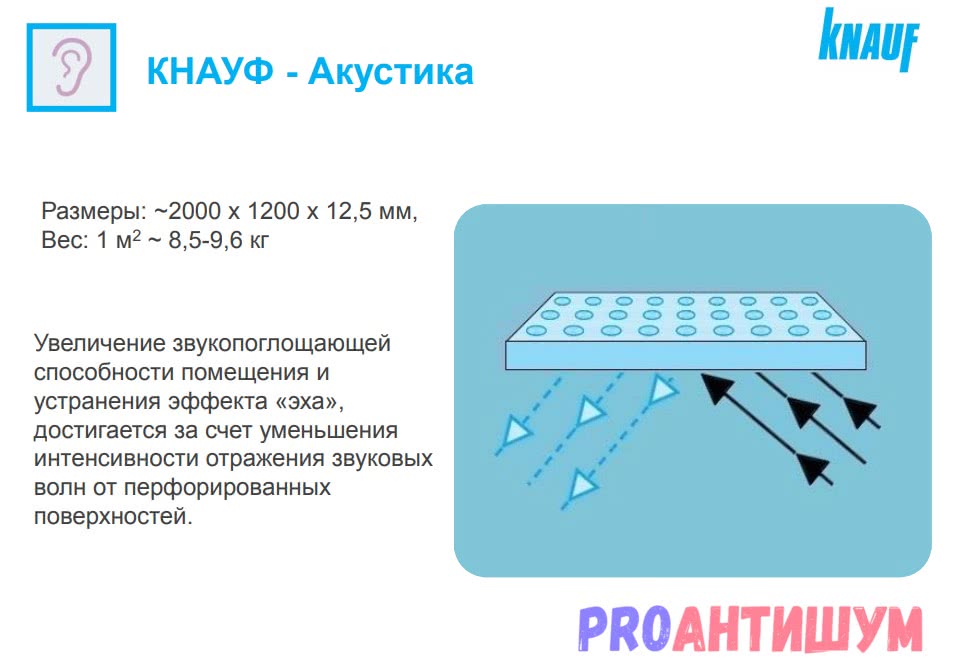

А теперь выясним, благодаря чему плиты «Кнауф-акустика» обладают вышеперечисленными свойствами.

  • Перфорация на поверхности. Множество сквозных отверстий выступают в роли резонаторов, обеспечивая поглощение звука. В результате звуковые волны быстро затухают, попадая в своеобразную ловушку.
  • Нетканое полотно на тыльной стороне также обладает звукопоглощающими свойствами. В зависимости от дизайна можно выбрать ГКЛ с черным или белым нетканым полотном.

Акустический ГКЛ «Кнауф» имеет несколько вариантов расположения и формы отверстий, по которым и определяется модель материала:

  1. Со сплошной перфорацией. На этой модели отверстия распределены равномерно по всей поверхности.
  2. С блочной перфорацией. Отверстия располагаются на плоскости отдельными группами.
  3. С круглой перфорацией в виде отверстий диаметром 0,8 см.
  4. С квадратной перфорацией, где отверстия выполнены в форме квадрата со стороной 1,2 см.

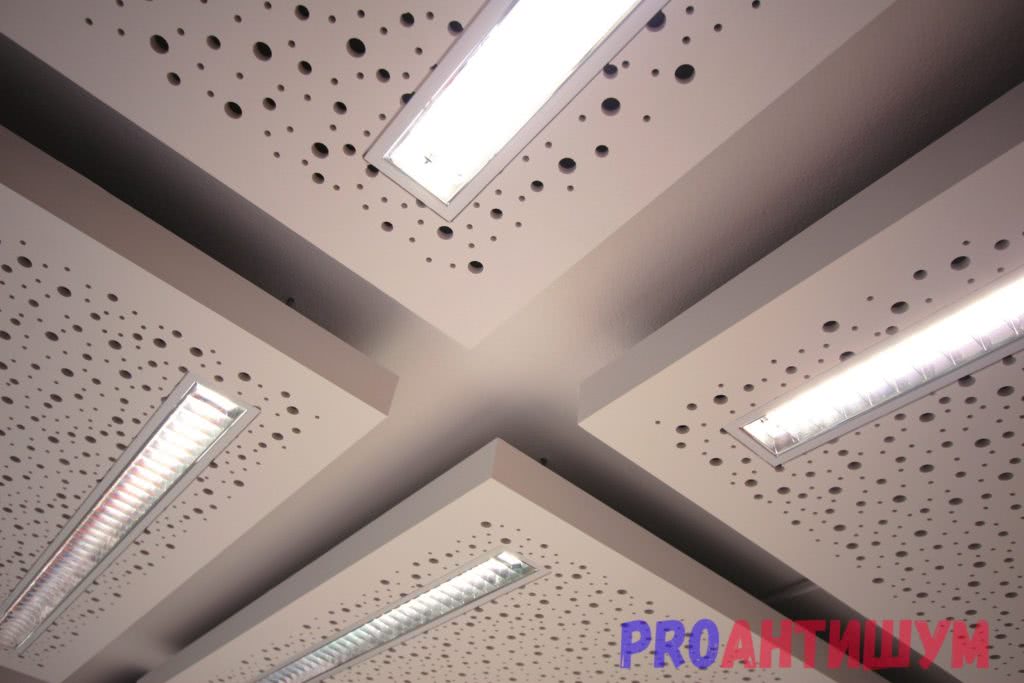

  5. С рассеянной круглой перфорацией – отверстия на поверхности расположены в хаотичном порядке и имеют разный размер – 0,8 см, 1,5 см и 2 см.

Популярные производители акустического гипсокартона

Одним из ведущих производителей акустического ГКЛ является компания Кнауф. Она выпускает перфорированные гипсокартонные листы разных видов по габаритным размерам, форме перфорации и форме кромок. Нетканое звукопоглощающее полотно с тыльной стороны материала может быть выполнено в черном или белом цвете.

Гипсокартон акустический фирмы Кнауф производится из экологически чистого сырья на высокоточном оборудовании, что обеспечивает минимальные отклонения от стандартных размеров. Листовой материал допускается применять для создания криволинейных плоскостей, что позволяет воплощать в жизнь практически любые задумки архитекторов.

Так же выпускается материал другого назначения – усиленный ГКЛ без перфорации, но с повышенной плотностью гипсового сердечника, которая достигает 880 кг/м3. Также он армирован стекловолокном, что повышает стойкость к точечным ударам, обладает свойствами влагостойкого и огнестойкого гипсокартона. Его основной функцией является защита жилых помещений от наружных шумов. Используется он преимущественно для каркасно-обшивных стен, перегородок, потолков и других конструкций.

Полезная информация

Люди нередко путают понятия. Из-за этого возникает неразбериха и недопонимание между продавцом и покупателем. Чтобы этого не было, внесем ясность по некоторым вопросам:

Звукопоглощение и звукоизоляция – это не одно и тоже. Потому рекомендуют при возведении стен использовать материалы, обладающие обоими характеристиками. Звукопоглощение происходит в массивных конструкциях, которые гасят вибрации

Шумоизоляция их отражает и искажает.
Важно количество слоев материала, но не расстояние между ними – чем толще стена, тем лучше ее звукоизолирующие свойства, даже если внутри нее воздух и толщина не предполагает дополнительных слоев гипса. Этот же эффект наблюдается на окне с тройным стеклопакетом

Если он такой же толщины, как и двойной, то снижение шумов будет незначительным.
Не всякие звукоизолирующие прокладки хорошо защищают от шума. Некоторые материалы снижают его на величину, меньше чем 5 ДБ. Потому специалисты рекомендуют применять плиты из акустической минеральной ваты – она отличается хорошим звукопоглощением.
Уровень шумов снижается благодаря правильной планировке вентиляции и дверей.

Любой человек интуитивно полагает, что чем толще перегородка, тем меньше она пропускает звуков. Это так лишь отчасти, так как значение имеет все.

Звукоизоляция перегородок из гипсокартона

Правильно подобранный материал для шумоизоляции перегородок из гипсокартона — залог тишины и спокойствия. Защищая от назойливых разговоров, музыки или телевизора в соседней комнате, он способствует сохранению нервов и здоровых взаимоотношений.

Типичная современная межкомнатная перегородка изготавливается из деревянной или металлической рамы, обшитой гипсокартоном с двух сторон. Такая стенка плохо сопротивляется прохождению звука. Если в квартире была сделана подобная перепланировка, то от шумов спасет только звукоизоляция перегородок из гипсокартона.

Лучшие материалы

Наиболее эффективный, стопроцентно гарантирующий результат, материал еще не существует и вряд ли будет делаться когда-либо. Не существует также и универсального, пригодного на все случаи жизни руководства, которому нужно следовать, если делать межкомнатный барьер.

Эффективность мероприятий зависит от каждого этапа. Самый первый — монтаж каркаса. Его конструкция будет попросту звенеть, если не принять защитных мер — изолировать от него пол и потолок. Без использования демпферной ленты не добиться сколько-нибудь значимых результатов. Отличный демпфер — зарекомендовавшая себя лента Вибростек-М.

Что касается каркаса, то размышлять о том, что выбрать, особо не из чего — либо дерево, либо металлопрофиль. Показатели у них примерно одинаковые, и от выбора в пользу того или иного мало что зависит.

Значимую роль играют панели, закрывающие каркас. Акустический гипсокартон производства компании Кнауф либо аналогичные изделия линейки Аку-Лайн, выпускаемые фирмой Гипрок, позволяют существенно снизить проникающий шум.

Ответственный подход к задаче требует того, чтобы листы укладывались в 2 слоя. Один лишь слой качественный результат не дает. Как звукоизоляцию под гипсокартон можно использовать и набирающий популярность акустический триплекс — специализированный трехслойный материал для шумоизоляции.

Хороший триплекс выпускается под торговой маркой САУНДЛАЙН-dB.

Главную роль играет слой заполнителя, укладываемого между панелями. Хорошие показатели и пригодность для бытового использования в квартире имеют звукопоглощающие плиты ШУМАНЕТ-ЭКО.

В том случае, если перегородка уже построена, выбирать особо не из чего. Но не обязательно разбирать ее и перестраивать. Значительно улучшить звукопоглощение можно, используя настенные мембраны. Благодаря им происходит снижение громкости отраженных звуков, направленных на поверхность стен.

Процесс монтажа звукоизоляции в гипсокартонной перегородке

Хороший результат зависит не только от материалов, но и от того, насколько правильно и ответственно сделать шумоизоляцию.  Здесь можно выделить следующие, наиболее значимые этапы:

  1. Звукоизоляция стены из гипсокартона в квартире начинается с того, что ее каркас монтируют на виброленту. Она укладывается в два слоя, крепится к стенам, полу и между собой виброгерметиком;
  2. Монтаж каркаса. На будущей стене желательно не размещать розетки и выключатели — звуки через них передаются очень хорошо. Рациональным решением будет сделать расстояния между профилями соответствующими размеру, который имеет шумоизолирующая плита;
  3. Монтаж гипсокартонных листов перегородок с одной из сторон. Акустический гипсокартон монтируется перфорацией наружу;
  4. Укладывание звукопоглощающих плит в межкомнатную перегородку. Их толщина определяет то, какой будет являться толщина межкомнатных перегородок;
  5. Финальный этап — плиты закрываются ГКЛ. Чтобы и здесь все сделать правильно, стыки нужно замазать виброгерметиком.

Отделка гипсокартонной перегородки

Стыки гипсокартонных листов с профилированной кромкой и примыкания к стенам заполняют специальной гипсовой шпаклевкой. В слой шпаклевки вдоль стыка утапливают армирующую ленту из стеклосетки.

Углубления в местах установки саморезов также заполняют шпаклевкой. После высыхания шпаклевки поверхность стыков шлифуют. При условии аккуратной отделки стыков, всю поверхность листов можно не шпаклевать.

Стены, обшитые листами с прямоугольной кромкой, после заделки стыков покрывают сплошным слоем (2-3 мм.) финишной шпаклевки. Для заполнения стыков следует использовать шпатлевку, рекомендуемую производителем

приобретенных гипсокартонных плит. Производители состав шпатлевки подбирают таким образом, чтобы при соблюдении технологии монтажа конструкции и заделки швов стык получился прочным и долговечным.

Не следует применять для шпатлевания швов материалы, не предназначенные для этих целей, например составы для тонкослойного финишного шпатлевания поверхности. Производить такую замену ни в коем случае нельзя, поскольку подобные составы не обладают достаточной прочностью — впоследствии швы почти наверняка растрескаются.

На углах перегородок в слой шпаклевки утапливают специальный металлический угловой профиль, который укрепляет угол.

Следует учитывать, что в местах стыков листов со временем могут появиться микротрещины, которые трудно замаскировать окрашиванием. Поэтому, для финишной отделки гипсокартонных перегородок надежнее применять оклейку обоями, плиткой или другие виды отделки, не чувствительные к микротрещинам основания.

Сборка несущего каркаса

Монтаж каркаса для облицовки гипсокартоном проводится по идентичной схеме вне зависимости от конструктивных особенностей перегородки. Последовательность действий по его установке выглядит следующим образом:

  1. При помощи уровня и отвеса выставляется начальный профиль. Именно на него будут ориентироваться все последующие стойки. Поэтому он должен быть установлен максимально ровно по отношению ко всем плоскостям.
  2. К полу и потолку крепится UW профиль, необходимый для обеспечения жесткости конструкции. Фиксируется он при помощи саморезов для гипсокартона, которые вкручиваются через каждые 40-50 см.

    Процесс крепления UW профилей

  3. Направляющий профиль заполняется вертикальными стойками, которые устанавливаются через каждые 30 см либо 60 см. Фиксируются они при помощи саморезов по металлу или специального просекателя.
  4. Для повышения несущей способности вертикальные стоечные CD профили скрепляются горизонтальными направляющими. Они обеспечивают каркасу большую жесткость и неподвижность.

Процесс монтажа каркаса обрешетки под гипсокартон не содержит секретов и осуществляется своими руками в кратчайшие сроки. При этом от качества монтажных работ в наибольшей степени будет зависеть прочность и внешний вид будущей перегородки.

Особенности акустического гипсокартона

Общие сведения

Прежде всего ознакомимся с таким материалом, как гипсокартон звукоизоляционный или по-другому акустический. Так как на рынке он появился относительно недавно, о нем мало кто знает.

От обычного гипсокартона, который всем нам известен, акустический отличается следующими нюансами:

  • наличие перфорации – именно большое количество отверстий обеспечивает поглощение звука;
  • покрытие тыльной стороны нетканым полотном – данный материал отвечает за звукоизоляцию;

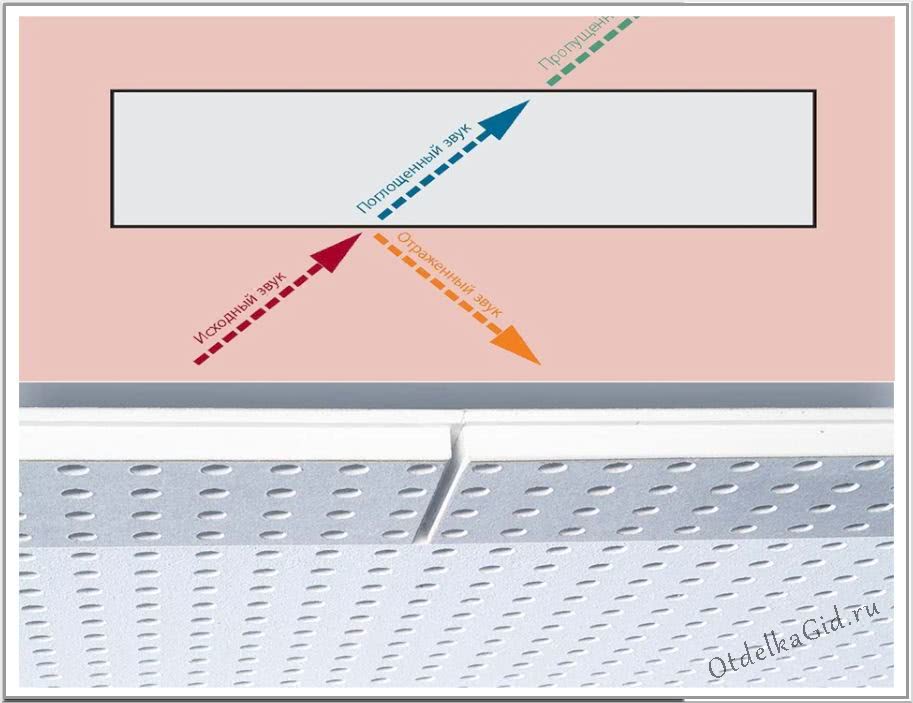

Весь секрет акустического гипсокартона заключается в том, что сквозные отверстия на панелях выполняют функцию резонаторов. Благодаря им звуковые волны не отражаются от поверхности материала, а попадают в своеобразный «капкан», в результате чего быстро затухают.

Гипсокартон акустический можно использовать в студиях и других подобных помещениях

Предназначение и особенности эксплуатации

Исходя из всего вышесказанного, можно прийти к выводу, что задача акустического гипсокартона сводится не столько к изоляции звука, сколько в его гашении, т.е. недопущении отражения от стен. Напомню, что отражение звука – это не что иное, как эхо.

Таким образом, данный материал предназначен для помещений, где требуется четкий звук, без наслоения посторонних шумов. К таким помещениям можно отнести:

  • студии звукозаписи;
  • репетиционные базы;
  • кинозалы;
  • лекционные аудитории и т.д.

В квартире вы вряд ли найдете применение этому материалу, если только не обустраиваете домашнюю студию. Правда, в этом случае придется предпринять и другие меры по звукоизоляции. Дело в том, что перфорированный гипсокартон практически не предотвращает проникновение звука из одного помещения в другое.

В результате данный строительный материал вряд ли можно назвать бытовым.

Что касается монтажа таких панелей, то инструкция аналогичная с установкой обычного гипсокартона. На нашем портале вы можете найти подробную информацию о монтаже этого материала.

Варианты перфорации

Виды акустического гипсокартона

Гипсокартон акустический различается несколькими параметрами. Одно из основных различий заключается в расположении и форме перфорации. Что касается расположения перфорации, то гипсокартон может быть:

  • сплошной – в этом случае отверстия располагаются равномерно по всей плоскости листа;
  • блочный – отверстия располагаются блоками.

Сама перфорация бывает нескольких видов:

  • круглая – отверстия имеют диаметр 8 мм;
  • квадратная – квадраты имеют стороны длиной 12 мм;
  • рассеяно-круглая – на панелях имеются отверстия разных размеров — 8, 15 и 20 мм, причем располагаются они хаотично.

Расположение перфорации и форма отверстий влияет не только на дизайн листов, но и характеристики поглощения звуковых волн.

Варианты кромок листов

Еще одно различие между разными моделями акустического гипсокартона заключается в форме кромок, которые бывают следующих видов:

  • фигурные или по-другому фальцевые – имеют вид ступеньки и обозначаются аббревиатурой «ФК»;
  • прямые – обозначаются аббревиатурой «ПК».

Надо сказать, что на одном листе могут быть как однотипные кромки, так и разные. Располагаются они попарно с противоположных сторон.

На фото – монтаж акустического гипсокартона на каркас

Технические характеристики

Согласно исследований, проведенных компанией Knauf, данный материал наиболее активно поглощает частоты в пределах 500-2000Гц. Коэффициент звукопоглощения αw в этом промежутке достигает значения 0,85.

Средний коэффициент звукопоглощения перфорированного гипсокартона составляет 0,55. Единственное, у листов с рассеянной перфорацией этот показатель ниже — 0,45.

Уточню, что промежуток коэффициента αw находится в пределах 0-1. При значении «0» отражается 100% звуковой волны, а при значении «1» волна, соответственно, поглощается полностью.

Что касается габаритов, то они отличаются от стандартных листов гипсокартона:

Параметры Значение
Ширина Данный параметр зависит от типа листов и может иметь следующие значения:
  • С1 — 1188 мм;
  • С3 – 1197 мм;
  • Б1 – 1224 мм;
  • Б2 и С2 — 1200 мм;
Длина Длина листов может быть такой:
  • С1 – 1998 мм;
  • С2 и С3 – 2000 мм;
  • Б1 – 2448 мм;
  • Б2 – 2400 мм;

Пример использования акустического гипсокартона на потолке

Прочие характеристики у этих листов такие:

  • вес – в результате перфорации он находится в пределах 8,8 — 9,6кг;
  • плотность составляет 650-730 кг/м3;
  • толщина – 12,5 мм.

Что касается стоимости, то в среднем цена составляет 1100-1200 рублей за один лист от компании Knauf.

Плюсы и минусы

Акустические гипсокартонные листы обладают немалым количеством преимуществ.

  • Разнообразие применения. Подобные типы гипсокартона можно использовать в качестве облицовочного материала потолков и стен. И при этом никаких швов не будет видно, поэтому обработку можно будет легко сделать с помощью специальной армирующей ленты.
  • Безопасность. Акустические гипсокартонные панели изготавливаются исключительно из экологически чистых материалов, поэтому они совсем невредны для человека и его здоровья.
  • Легкая покраска. В отличие от многих других видов этот гипсокартон довольно легко покрасить. Но при этом стоит помнить, что в таком случае лучше всего использовать водоэмульсионные краски.
  • Легкий монтаж. Установка акустических конструкций не потребует специальных дорогих инструментов и профессионалов по ремонту. Ведь уложить такое покрытие сможет самостоятельно практически любой человек.
  • Небольшой вес изделия. Акустические листы обладают маленькой массой, что значительно упрощает монтаж покрытия.

Но несмотря на такой широкий список положительных качеств, акустический гипсокартон имеет и свои определенные недостатки.

  • Нельзя наносить декоративные покрытия. Акустические гипсокартонные конструкции можно лишь покрасить, но покрывать их ничем другим нельзя. Ведь если вы закроете перфорацию штукатуркой или обоями, она потеряет все свои свойства. Звукоизоляция будет плохой.
  • Низкая устойчивость к влаге. Большинство типов подобных акустических изделий при попадании определенного количества воды разбухают и теряют свой первозданный вид.
  • Тяжело устанавливать дополнительные предметы. Монтировать световые приборы иди декоративные предметы на поверхность такого гипсокартона достаточно сложно. Это объясняется тем, что он является слишком хрупким. Кроме того, усложняет установку и перфорация на поверхности материала.
