Анемостат приточно вытяжной регулируемый что это такое

Оглавление

Как установить анемостат (монтаж)

Анемостат металлический монтируется в подвесной потолочной конструкции или на стене. Конструктивные элементы устанавливаются строго параллельно каналам воздуховода. За счёт лаконичного внешнего вида устройства прекрасно сочетаются с интерьерами любых комнат.

Последовательность монтажа:

  1. От главного канала вентиляционной системы к месту предполагаемой установки проводят гибкий воздуховод.

  2. В гипсокартонной конструкции потолка проделывается круглое отверстие, диаметр которого должен соответствовать размерам анемостата.

    Профессиональные строители применяют специальные насадки, в большинстве случаев можно ограничиться электролобзиком.

  3. Учитывая диаметр воздуховода выбирают анемостат.

  4. Трубка устройства совмещается с гибким воздуховодом вентканала.
  5. Наружную часть круга фиксируют саморезами.
  6. Для автоматических моделей может понадобится монтаж выключателя и подвод электрокабеля.
  7. К завершающему этапу приступают после окончания строительно-ремонтных работ.
  8. Внутрь трубы помещается опорная часть воздухоразделителя. К ней привинчивается саморезом тарелка из комплекта поставки. Опорную часть корпуса прикрепляют к декоративному кругу.

  9. В последнюю очередь вкручивается винт и комплектная тарелка.

Объём подводимого в комнату чистого кислорода регулируется вращением винта против движения часовой стрелки.

Разновидности анемостата

Устройство вентиляционной системы влияет на выбор устанавливаемого в нее вида анемостата.

Приточные устройства

Данный тип оборудования монтируют в любых помещениях, независимо от их назначения. Оно служит для подачи воздуха и создания в комнатах приятного микроклимата. Часто приточные анемостаты устанавливают в вентиляционные системы, в которых работают отопительные приборы (например, конвекторы).


Приточные устройства монтируют в помещениях любого назначения.

Вытяжные конструкции

Их чаще всего устанавливают в общественных и жилых помещениях. Вытяжные модели служат для удаления из комнаты резких запахов, дыма, гари и одновременно с этим – лишней влаги.

Комбинированные анемостаты

Этот вид анемостатов сочетает преимущества 2 предыдущих разновидностей. В зависимости от включенного режима, он обеспечивает подачу воздуха в помещение или вытяжку резких запахов и влаги. Прибор устанавливается в вентиляционных системах с автономной, принудительной вентиляцией и там, где работает отопительное оборудование.


Комбинированные анемостаты обеспечивает подачу воздуха в помещение.

В чем отличие

Анемостаты по-разному распределяют воздух. У моделей, устанавливаемых в системы кондиционирования или приточной вентиляции, форма рассекателя в виде вогнутой снаружи тарелки. Это позволяет равномерно распределять подаваемый воздух вдоль поверхностей, на которых зафиксирован анемостат.

Приборы, устанавливаемые в вытяжных системах, имеют центральную часть в виде цилиндра. Это позволяет быстро забирать из помещения большой объем воздуха, т.к. он практически не встречает сопротивления.

В универсальных моделях рассекатель состоит из 2 тарелок. Одна из них обеспечивает поступление воздуха, а вторая работает в режиме вытяжки. В зависимости от ситуации, необходимый режим работы такого анемостата выставляется вручную или автоматически.

Для регулировки объема пропускаемого воздуха указанным прибором, необходимо изменить положение рассекателя.

Отличия по материалу

Чаще всего анемостаты производятся из пластика: этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (к примеру — в бассейнах, душевых, санузлах, кухнях).

Помимо пластика, анемостаты могут выполняться и из металла. Подобные изделия подойдут для вентиляционных систем с подогревом воздуха, или для помещений с повышенной температурой. Стоят металлические анемостаты дороже пластиковых.

Анемостаты из дерева (тарелка), металла и пластика

По желанию можно заказать изготовление тарелки из дерева — чтобы анемостат был незаметен в доме с деревянной отделкой. В магазинах такие изделия можно встретить редко, однако в любой мебельной мастерской с такой задачей легко справятся. Можно также обратиться к столяру, у которого есть оборудование.

Отличия по назначению: приточные, вытяжные, комбинированные

Конструктивно изделия могут делиться на 3 типа. Единственное отличие между ними — это устройство тарелки

Приточные: имеют вогнутую внутрь тарелку

Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно). Вытяжные: имеют выпуклую (в сторону помещения) тарелку

Это упрощает прохождение воздуха из комнаты в вытяжной канал

Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал

Приточно-вытяжные. Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Приточный, приточно-вытяжной и вытяжной анемостаты

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково.

Характеристики изделий

Ключевыми характеристиками вентиляционных анемостатов (как вытяжных, так и приточных) являются:

  1. Диаметр. Должен подбираться по диаметру воздуховода. Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм.
  2. Площадь щелевого отверстия. Чем больше этот показатель — тем больше воздуха пропустит анемостат. В среднем модели диаметром 125-200 мм имеют площадь около 0.006-0.009 м².
  3. Ход тарелки (на какое расстояние может двигаться тарелка). В среднем — от 0 до 23 мм.

Площадь щелевого отверстия (а значит — и количество воздуха, которое может пройти через анемостат) напрямую зависит от диаметра изделия и от хода тарелки.

В среднем стоимость пластиковой модели диаметром 100-150 мм (самый популярный тип продукции) — порядка 200-300 рублей. Металлические такого же размера — обойдутся в 300-400 рублей.

О производителях и моделях

На рынках стран СНГ подобные изделия чаще всего можно встретить под брендом Systemair, Эра и Вентс (Vents).

Анемостаты марки Вентс (самые распространенные) делятся на несколько серий:

  1. А-ВР. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.
  2. А-ВРФ. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.
  3. А-ПР. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.
  4. А-ПРФ. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.
  5. АМ-ВРФ. Приточные металлические (сталь с полимерным покрытием) модели, диаметром от 100 до 200 мм.
  6. АМ-ВРФ-Н. Приточные металлические (нержавеющая сталь) модели, диаметром от 100 до 200 мм.

Название модели дополняется диаметром. То есть в магазине полное название будет иметь вид: Вентс А 100 ВРФ (диаметр — 100 мм).

На российском и украинском рынке представлен еще один, более удобный — автоматический — вариант. Модель называется АВК 100-1-12, и предназначается для вентканалов диаметром 100 мм. Управление тарелкой (т. е. открытие-закрытие) реализовано в виде настенного выключателя (выглядит как обычный выключатель света).

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

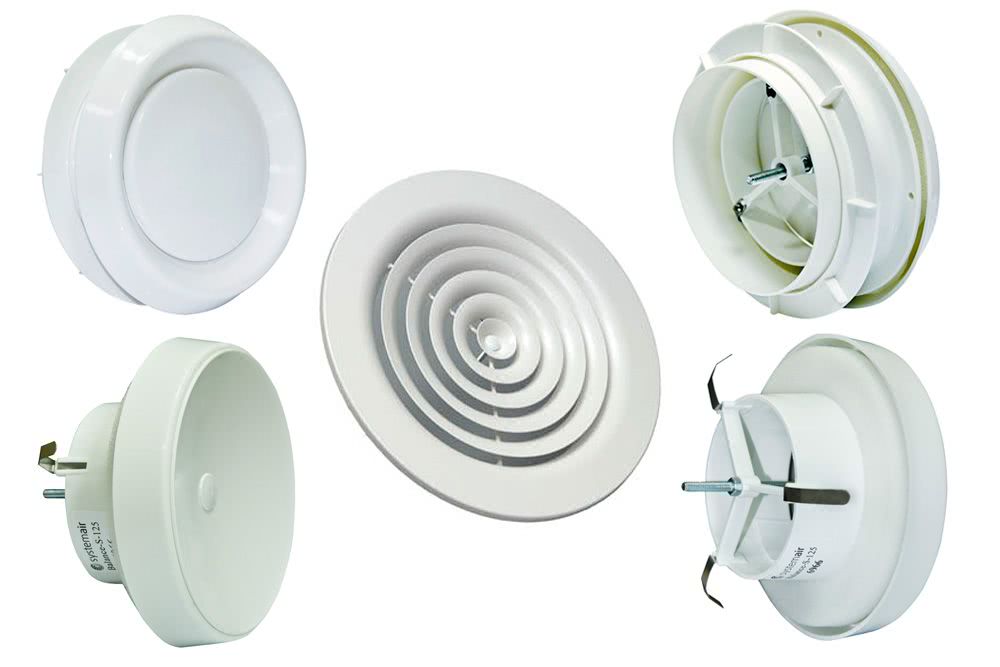

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Как устанавливается анемостат

В установке регулирующего устройства нет ничего сложного. Монтаж может проводиться как в кирпичную стену, так и гипсокартонную конструкцию. Специалисты предпочитают работать с гибким воздуховодом, соединенным с системой вентиляции, и прикрытым декоративным материалом, гипсокартоном.

Оптимально проводить мероприятия в процессе возведения дома или ремонта квартиры, когда есть беспрепятственный и полный доступ к гипсокартонной конструкции. Все работы выполняются в 7 этапов:

  1. 1. Прокладывается гибкая система воздуховода по направлению от основного канала к выбранной зона на потолке или стене.

  2. 2. Проделывается отверстие круглой формы, диаметр которого соответствует воздуховоду. Для чего используется специальная насадка, если ее нет, то можно воспользоваться лобзиком.
  3. 3. Подбирается подходящая модель анемостата.

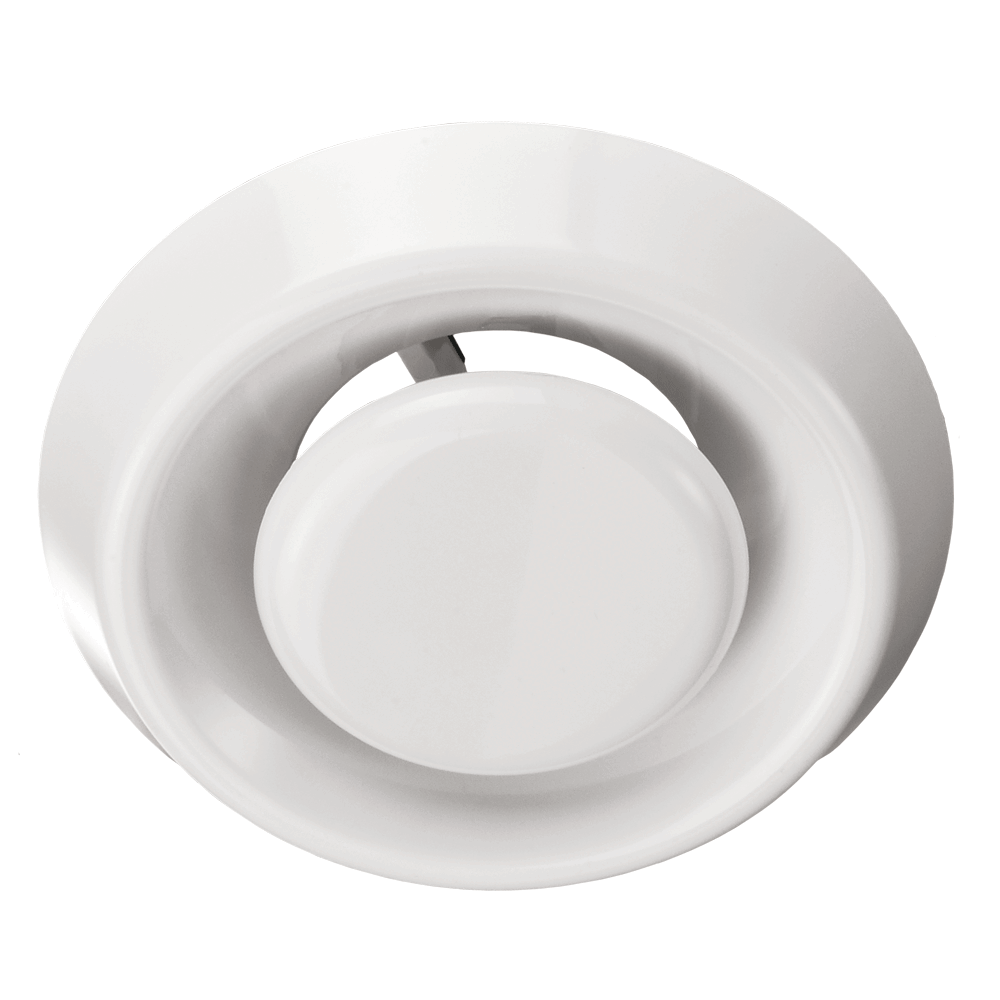

    Регулируемый вентиляционный анемостат

  4. 4. В отверстие монтируется трубчатая конструкция прибора.
  5. 5. Внешняя часть круга фиксируется саморезами и заклеивается столярным скотчем до завершения ремонтных работ.
  6. 6. В корпусе агрегата размещается опорная конструкция (на ней есть винт с тарелкой). Она соединяется с круглой декоративной панелью и помещается в пазы, находящиеся внутри трубы.
  7. 7. К опорной установке привинчивают тарелку.


Регулирующим винтом корректируют объём воздушного потока, поступающего в помещение (посредством вращения винта по часовой стрелки и против нее).

Монтаж анемостата

Установка анемостата может выполняться в гипсокартонную конструкцию, как на потолок, так и в стену. Удобнее всего это делать с помощью гибкого воздуховода, который подводится к основной вентиляционной трубе, которая скрывается гипсокартоном.

Установка должна проводиться на этапе строительства (или капитального ремонта), поскольку гипсокартонная конструкция должна быть разобрана — чтобы можно было проложить воздуховод к отверстию.

Этапы монтажа следующие:

  1. От основного вентиляционного канала к нужному месту в потолке (стене) проводится гибкий воздуховод.

  2. В выбранном месте в гипсокартоне сверлится круглое отверстие соответствующего воздуховоду диаметра.

  3. По диаметру воздуховода выбирается модель анемостата.

  4. В пристыкованный к отверстию воздуховод вставляется труба анемостата.

  5. Круг, который остался снаружи (со стороны комнаты), крепится к гипсокартонному листу саморезами.

Проложенный воздуховод с анемостатом (до монтажа потолка)

Если выбрана модель с автоматическим управлением — необходимо провести кабель и установить выключатель.

После этого можно заниматься дальнейшим ремонтом и отделкой: место монтаж анемостата подготовлено, и гипсокартонную конструкцию можно доделывать. Единственный нюанс: чтобы внутрь вентиляционного канала не попал строительный мусор и пыль — получившееся отверстие необходимо заклеить до завершения ремонта.

По завершению всех отделочных работ остается сделать следующее:

  1. Установить внутрь корпуса (трубы) анемостата опорную часть, на которую крепится винт с тарелкой. Эта же опорная часть соединяется с декоративным кругом, который прикрывает монтажный круг с саморезами. Устанавливается она внутрь трубы, в специальные пазы.

  2. В установленную опорную часть вкручивается винт с тарелкой.

После этого можно регулировать количество поступающего (или удаляемого) воздуха, вращая винт по или против часовой стрелки.

Что такое вентиляционный анемостат

Немногим нашим соотечественникам известно, что такое анемостат и для чего используют это устройство? Фактически, речь идёт о функциональном аналоге привычной вентиляционной решетки регулируемого типа, вот только изготовленной по иному способу. Приточно-вытяжное устройство используется для распределения воздуха в вентиляционной системе.

Вентиляционный анемостат (вид сзади)

С учётом функционала приточно вытяжной анемостат можно использовать в следующих системах:

  • воздушного отопления;
  • кондиционирования;
  • вентиляции.

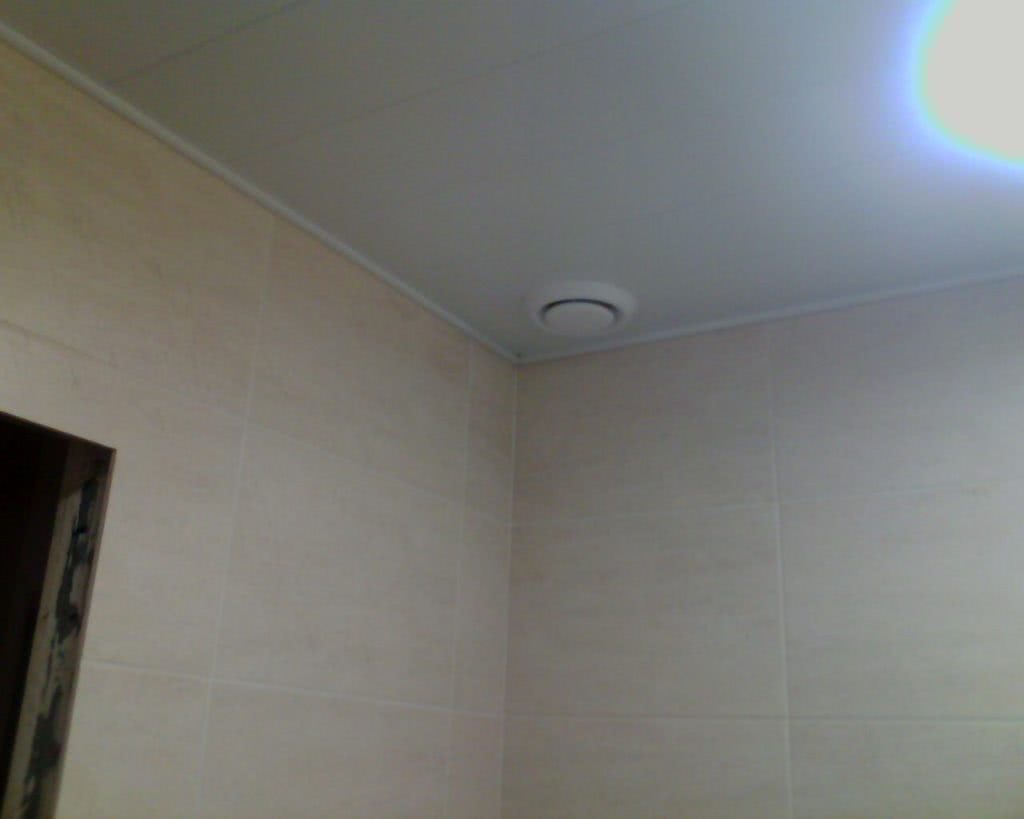

Применение устройства в ванной

Агрегат устанавливают не только в жилых помещениях, но и крупных торговых комплексах, общественных зданиях и производственных цехах. Учитывая особенности объекта и места установки, аппарат может выполнять несколько функций:

  • регулировать объём подводимого в помещение кислорода;
  • распределять воздушные массы;
  • прикрывать отверстие воздуховода.

Если рассматривать функцию распределения кислорода, то эффективнее всего она действует в приточных системах. За счёт тарелкообразной формы удается направлять воздушные массы вдоль поверхности стены, а не в определенную зону. Вентиляционные анемостаты обеспечивают аэро конвекцию, нивелируют вероятность образования в помещении сильных потоков воздуха.

Применение устройства в офисе

Применение устройства на производстве

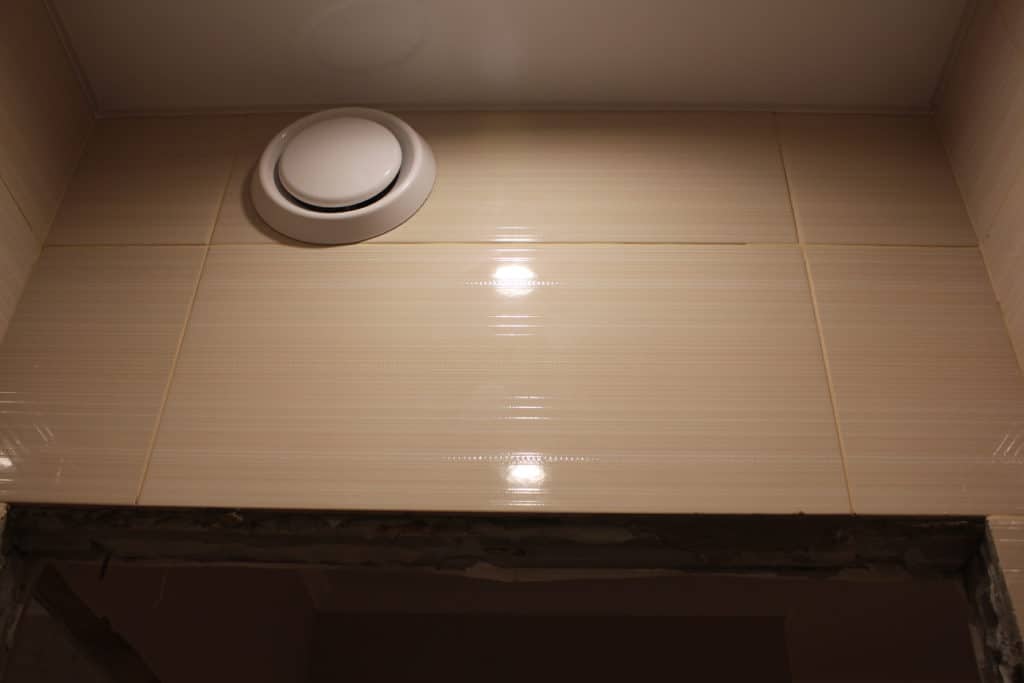

Применение устройства в комнате

С точки зрения конструкции это небольшой отрезок трубы, помещаемый в отверстие системы вентиляции. Выходная его часть (направленная в комнату) прикрыта монтажным фланцем. Внутри трубы находится распорка, фиксирующая специальный регулировочный винт, на конце которого размещается тарелкообразный щит. Он двигается строго перпендикулярно к поверхности, где установлен прибор.

При движении щитового элемента против часовой стрелки, отверстие между стенками воздуховода и самим устройством увеличивается, благодаря чему в комнату проникает больший объём свежего воздуха. Если щит задвинуть, то через анемостат металлический будет проходить меньше кислорода. Для современных систем вентиляции разработаны конструкции с 2-я тарелками, вот только серьезного выигрыша в плане распределения воздушных масс они не дают.

Основные характеристики приточно-выдвежных диффузоров:

  • запас хода у щита (максимальное расстояние, на котором может перемещаться тарелкообразный регулируемый элемент). Средние значения варьируются в широком диапазоне – от 1 до 23 мм;
  • площадь отверстия – одна из ключевых характеристик, определяющая пропускную способность анемостата (корректируется с помощью фланцев). Для моделей от 120 до 200 мм в диаметре данное значение составляет от 0.006 до 0.009 м2;
  • диаметр– подбирается с учётом размеров канала системы вентиляции. Основная масса устройств реализована в стандартных диаметрах от 80 до 200 мм.

За металлический прибор придется выложить от 300 до 700 рублей. Аналогичная модель, но из пластика, обойдется в 200-300 рублей.

Рекомендуем короткое видео «анемостат в действии»

Источник

Рейтинг лучших пластмассовых анемостатов

ERA 12,5АПП

Универсальное устройство, которое изготавливается из прочного материала и способно обеспечить хороший приток и вытяжку воздуха. Диаметр фланца составляет 125 мм, что является хорошим решением и подойдет для большинства общественных помещений и квартир. Установка не занимает много времени, главное соблюдать порядок выполнения работ.

Тип решетки – накладная. Общий диаметр конструкции – 197 мм, поэтому изделие не займет много места. Пластик покрыт защитным слоем, который не желтеет от попадания УФ света. Прочностные показатели не такие высокие, как у стальных конструкций, но для установки в помещении, где высокая влажность оборудование подойдет лучше всего.

вентиляционный анемостат ERA 12,5АПП

Достоинства:

  • Не подвергается коррозии;
  • Не желтеет;
  • Низкая стоимость;
  • Оптимальные габариты;
  • Высокий срок службы.

Недостатки:

AIRONE вытяжной Д 100 мм

Качественное устройство, которое предназначено для установки в приточно-вытяжных системах. Также некоторые строители рекомендуют использовать анемостат для кондиционирования или организации воздушного отопления. Чтобы упростить соединение с круглым воздуховодом, производитель оснастил прибор фланцем, диаметр которого – 100 мм.

Оборудование предназначено для размещения в подвесных потолках, но при желании его можно установиться на стены. Благодаря тому, что центральная часть легко вращается, обеспечивается плавная регулировка воздушного потока, который проходит через этот прибор. Внешняя часть выполнена из прочного пластика, отличающаяся ударопрочностью и высокой устойчивостью к агрессивному воздействию и атмосферным явлениям.

Анемостат можно эксплуатировать в местах, где случаются частые перепады температуры. Корпус является трудновоспламеняемым, что соответствует пожарной безопасности.

Средняя стоимость: от 150 рублей.

вентиляционный анемостат AIRONE вытяжной Д 100 мм

Достоинства:

  • Надежность;
  • Простой монтаж;
  • Низкая цена;
  • Подходит для вытяжных систем;
  • Устанавливается на стену и потолок;
  • Ударопрочность.

Недостатки:

Планета А 125 ВРФ

Пластиковое устройство, которое отличается простым монтажом и высоким сроком службы. Для большего удобства изделие оснащается установочным фланцем и стопорным кольцом. Такое решение способствует быстрой и качественной установки в круглые воздуховоды. Центральная часть свободно вращается, благодаря чему регулировка становится плавной.

Изделие устанавливается на потолок при помощи саморезов. Анемостат рассчитан на длительное использование, поэтому внешняя часть изготавливается из прочных материалов, которые не подвергаются УФ-лучам и работают даже при частых перепадах температуры. Равномерное распределение воздушных масс обеспечивается благодаря аэродинамической форме клапана. Чтобы конструкция плотно прилегала, внутренняя часть оснащена уплотнительным элементом.

Средняя цена: от 280 рублей.

вентиляционный анемостат Планета А 125 ВРФ

Достоинства:

  • Плотное прилегание;
  • Высокий срок службы;
  • Не восприимчив к атмосферным осадкам;
  • Обеспечивает правильную циркуляцию воздуха;
  • Удобная установка благодаря распорных лапок;
  • Аэродинамическая форма.

Недостатки:

ВЕНТС А 150 ПРФ

Прибор предназначен для установки в приточных системах вентиляции и кондиционирования. Конструкция устанавливается в стены и подвесные потолки. Главное назначение – обеспечить правильную циркуляцию воздушных масс по всей площади. Продукт изготавливается из прочного пластика, который способен выдерживать высокую нагрузку и не деформироваться со временем.

Форма конструкции аэродинамическая, благодаря ей обеспечивается равномерное распределение воздушного потока по всей территории. Центральная часть, как и в других элементах, свободно перемещается, за счет чего обеспечивается плавная регулировка. Для удобной установки производитель добавил распорные лапки и уплотнительное кольцо.

Средняя цена: от 500 рублей.

вентиляционный анемостат ВЕНТС А 150 ПРФ

Достоинства:

  • Надежность;
  • Равномерное распределение;
  • Эффективность;
  • Наличие уплотнительного кольца;
  • Не портится.

Недостатки:

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

  • круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
  • регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
  • монтажных фланцев для удержания устройства в потолке или стене.

Рекомендуем: При какой температуре включают отопление в квартирах

Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

  1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
  2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
  3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Разница между анемостатом, диффузором

Воздухоразделитель с диффузором отличаются конструктивно. Диффузор – это решетка округлой (квадратной) формы. Материал изготовления – алюминий, пластмасса. Он обладает фиксированным наклонным углом ламелей, установленной пропускной способностью. Его невозможно отрегулировать, однако есть возможность использования дополнительных заслонок разных модификаций с ручной системой корректировки пропускной способности. Обычные варианты из пластика наиболее дешевые, а из алюминия довольно дорогостоящие, но обладают значительным углом рассеивания, максимальной пропускной способностью.

Воздухоразделяющие элементы могут быть сделаны из металла, пластика. От того, будет выбрано применение вытяжного анемостата либо же использование приточного прибора зависит направление траектории передвижения потока воздуха. Это увеличивает степень комфортности. Все устройства имеют мобильную часть, отвинчивая и завинчивая которую меняется их пропускная способность.

Основные производители анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.

Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Анемостаты фирмы «Вентс»

Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:

  • А-ВР;
  • А-ПР;
  • А-ВРФ;
  • А-ПРФ;
  • АМ-ВРФ-Н;
  • АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

Анемостат “Вентс” А 100 ВР

Анемостаты от фирмы «Эра»

Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

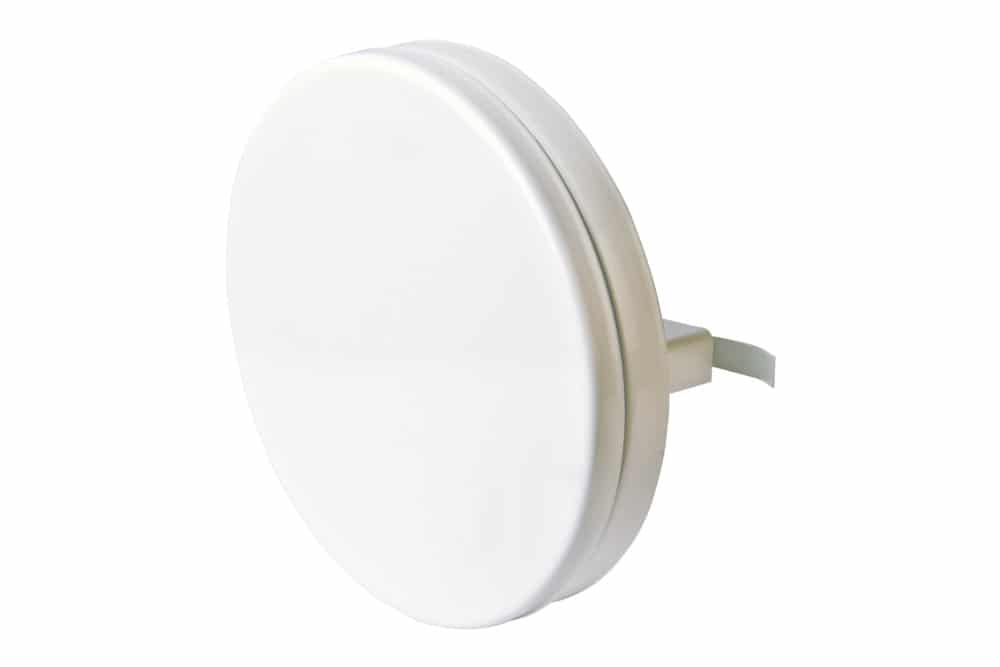

Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Анемостаты группы компаний «СистемЭйр»

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.

Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.
