Приточные клапаны в пластиковых окнах своими руками: как улучшить вентиляцию в квартире

Параметры подбора

В настоящее время в строительных магазинах продаются вентиляционные клапаны разных фирм, отличающихся характеристиками, способом и местом монтажа.

При выборе таких изделий нужно принимать в расчет:

Стоимость

Цена клапана, в зависимости от марки производителя, варьируется в пределах 50 у.е. Наиболее распространены приточные устройства следующих брендов: Airbox, Aereco и др.

Зону установки

В большинстве случаев клапана вентиляции монтируются на раме окна. При особой необходимости возможна их установка в стене, однако для этого потребуется штрабление. Вследствие того, что для проделывания отверстия в стене применяется специальный инструмент, стоимость проведения подобного рода работ довольно высока.

Способ установки

Их всего два. Следует заранее определиться, какой из них наиболее предпочтителен. Первый подразумевает смену оконного блока целиком на меньший по габаритам (высвободившееся расстояние нужно как раз под установку клапана). Второй же способ включает в себя монтаж клапана через переплет, без замены оконного блока на новый. Безусловно, вариант №2 для покупателя выглядит предпочтительнее, однако какой из них выбрать, решает мастер фирмы-установщика, опираясь на свой опыт в этом деле.

Управление

Широкий выбор моделей вентиляционных клапанов позволяет выбрать изделия, как с управлением поступлением воздуха, так и без него. Подороже, но и более функциональны экземпляры, в которых нужное количество воздуха поддается регулировке.

Блиц-опрос: Сколько камер у пластикового окна, установленного у Вас дома? Из нашей прошлой статьи Вы можете узнать, какие пластиковые окна лучше поставить в квартиру и почему

Регулирование

Бывает двух видов – ручное и автоматическое. Вентиляционные оконные клапаны с ручным регулированием потоков поступающего воздуха имеют существенный изъян – проветривание помещения с их помощью может быть как чрезмерным, так и недостаточным – приспособление трудно выставить в оптимальное положение. Автоматические же устройства обеспечивают достаточный уровень насыщения комнат кислородом, попутно наилучшим образом справляясь с повышенным уровнем влажности.

Звукоизоляцию

Способность клапана отражать поступающие с улицы звуковые волны должна соответствовать аналогичным возможностям окон из пластика. Подробнее с тем, насколько снижается уровень проникновение шума через светопропускающие конструкции, можно ознакомиться в материале, озаглавленном «Звукоизоляция пластиковых окон».

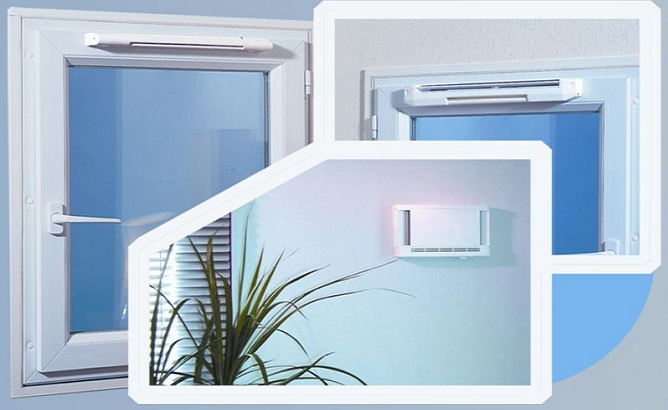

Виды приточных клапанов на пластиковых окнах

Вентиляционные клапаны для ПВХ по конструкции делятся на три группы:

1. Фальцевый приточный клапан на пластиковые окна. Недорогой вариант, и микропроветривание производится за счет прорези в раме. Окно легко оборудовать таким устройством без демонтажа стеклопакета. Минус – невысокая пропускная способность.
2. Щелевой клапан. Воздух просачивается через щель в 12-16 см, поэтому пропускная способность высокая. Клапан оснащен впускным и регулировочным блоком. Среди недостатков – сложность монтажа, требующая фрезеровки пластикового блока.

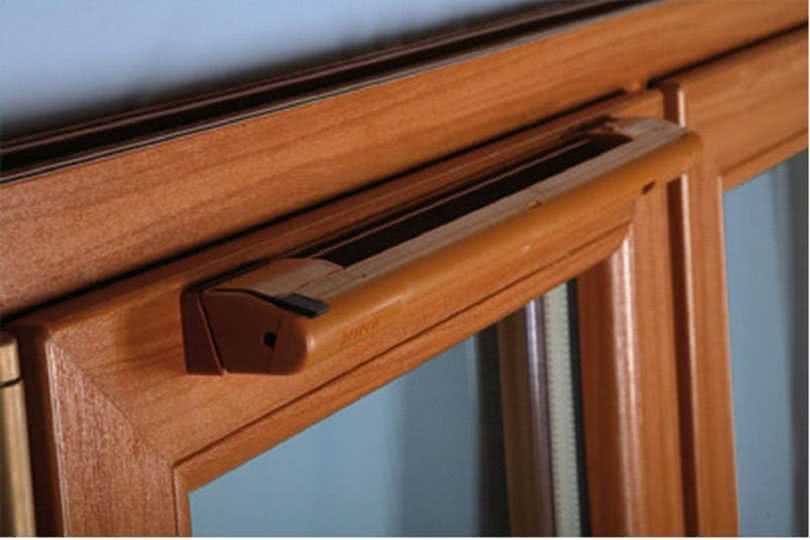

3. Накладной клапан. Принцип действия схож со щелевой моделью, пропускная способность высокая. Установка производится до монтажа стеклопакета.

Оконный приточник может иметь разное регулирование:

1. Автоматический приточный клапан на пластиковые окна. Регулировка циркуляции воздуха производится с помощью датчика-гигрометра. При избытке влажности проходное сечение проветривателя увеличивается, при создании оптимального микроклимата – уменьшается.
2. Ручной способ настройки позволит самостоятельно выбрать период для проветривания. Такой метод немного грубее – неосознанно человек может допустить переохлаждение комнаты.

Описание и свойства

Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.

Особенности работы приточного клапана:

• компактное приспособление не забирает пространство;
• решает вопрос регулярного поступления свежего воздуха;
• в помещении нет сырости, повышенной влажности, не появляется плесень.

Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.

Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.

У вас стоит приточный клапан?

Да
0%

Нет
100%

Планирую поставить
0%

Проголосовало: 1

Принцип действия

Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.

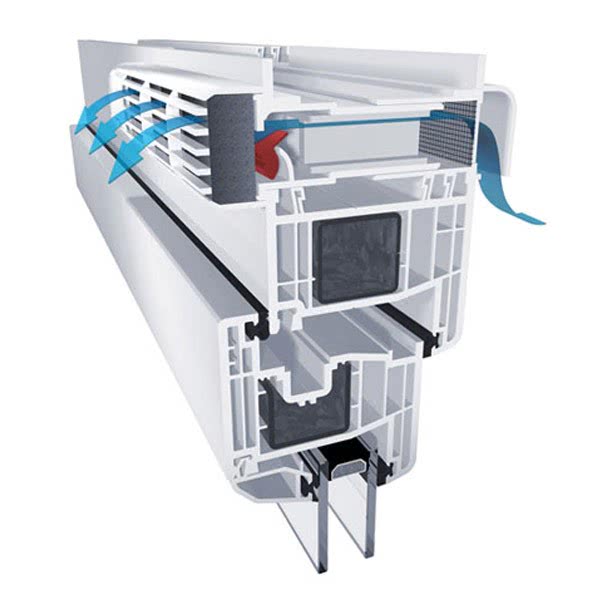

Устройство оконного клапана для воздухообмена:

• воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
• защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
• проводящий внутренний канал для воздуха находится в раме;
• узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.

Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.

Технические характеристики

Характеристики клапана Ventec VT 1301

Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.

Основные технические характеристики устройств для нормального воздушного обмена:

• способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
• комфортная степень изоляции от наружного шума — 30 – 35 Дб;
• способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
• средние габариты устройства 350 х 13 х 32 мм.

Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.

Плюсы и минусы оконных клапанов

Не образуются сквозняки
Регулярная подача свежего воздуха
Снижение влажности в помещениях
Простота монтажа и эксплуатации
Отсутствие конденсата на стеклах
Не пропускает уличный шум
Можно регулировать интенсивность работы

Качественные клапаны с регулятором стоят дорого
Одного устройства не всегда достаточно
В сильный мороз может обледенеть
Если нет фильтра, нужно регулярно чистить от пыли

Сравнение с другими вентиляционными системами

Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.

Другие виды проветривания:

• стеновой клапан;
• механический проветриватель с вентилятором;
• бризер.

Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.

Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.

Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

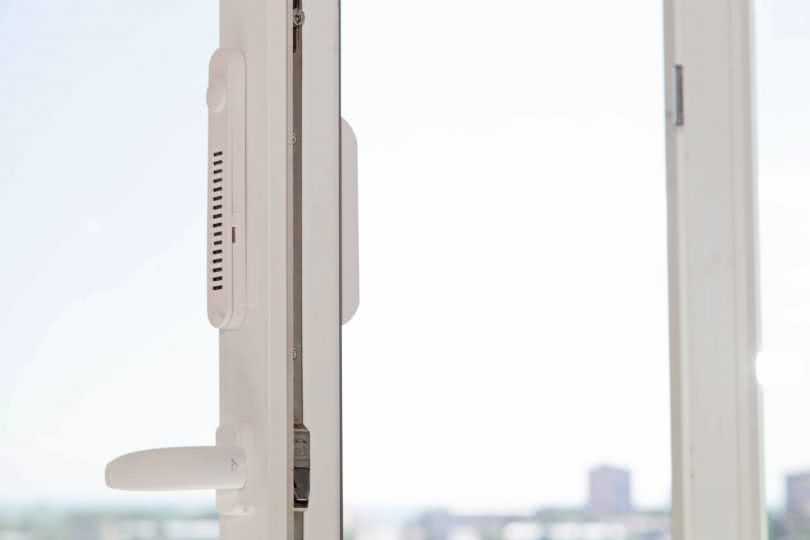

Интересное решение: клапан-ручка

Для тех, кто не хочет портить дизайн окна, конструкторы предложили идеальное решение. Это вентиляционный клапан-ручка для пластиковых окон. Плюсы существенные:

— устройство призвано обеспечивать естественный воздушный поток, что особенно важно в межсезонье и холодное время года;

— клапан в сочетании с системой вытяжки восстанавливает микроклимат помещения, избавляя от лишней влаги;

— клапан-ручка для стеклопакетов — конструкция прямоточная, поэтому поток холодного воздуха, попадая в комнату, не создает конденсат, что позволяет окну при низких температурах не промерзать;

В клапан вмонтирован воздушный фильтр, который препятствует проникновению пыли в жилое помещение. Его нужно заменять каждые полгода.

Монтаж приточного клапана на окно своими руками

Перед установкой приточной вентиляции необходимо освободить окно от штор, а подоконник – от цветов, подготовить инструменты. Работы с фрезеровкой рамы и без нее выполняют по-разному.

Стандартная схема установки клапана

Стандартный монтаж клапана без фрезеровки даже у новичка займет не больше 30-40 минут.

Вам понадобятся:

• крестовая отвертка;
• канцелярский нож;
• карандаш.

Порядок монтажа:

1. Открыть оконную створку.
2. К верхней ее части приложить впускной блок и наметить на уплотнителе его границы.
3. По разметке сделать надрезы канцелярским ножом.
4. Вынуть отрезанный кусок уплотнителя.
5. Вставить на это место более тонкий уплотнитель. Он обязательно есть в комплекте с клапаном. Аналогичную процедуру нужно проделать с уплотнителем на раме.
6. Закрепить внутренний блок на рабочем основании с помощью саморезов. Если на нем есть клеевая основа, необходимо сначала снять с нее защитную ленту и приклеить изделие к ПВХ-конструкции.

Замена старого уплотнителя

Схема крепления приточного клапана

После монтажа створку закрывают и выставляют клапан в режим проветривания, чтобы проверить его работу.

Установка приточной вентиляции с фрезеровкой рамы

Не следует самостоятельно выполнять установку приточной вентиляции с фрезеровкой оконной рамы, если вы не знакомы с ее внутренним устройством, не имеете опыта работы с соответствующим инструментом. Здесь вам не обойтись отверткой. Для работы также понадобятся:

• электродрель с набором сверл;
• электролобзик;
• силиконовый герметик;
• шаблон для фрезеровки;
• защитные средства для органов дыхания, рук.

После ее снятия:

1. Демонтируйте запорную фурнитуру в верхней части створки.
2. С помощью шаблона наметьте место прорезания вентиляционного канала. Для большей точности шаблон можно закрепить на наплаве рамы с помощью саморезов.
3. Сверлом 5 мм сделайте стартовые отверстия по краям разметки.
4. Затем по стартовым сделайте основные отверстия сверлом на 10 мм.
5. Соедините отверстия электролобзиком, формируя паз.
6. Отшлифуйте его внутренние края напильником.
7. По периметру паза закрепите монтажную планку саморезами. Предварительно нанесите на нее силиконовый герметик.
8. Аналогичным образом сделайте ответный паз в притворе рамы.
9. С наружной стороны конструкции установите на раму козырек для вентиляции.
10. Верните на место запорную арматуру и навесьте створку на петли.
11. Защелкните на монтажной планке внутренний выпускной блок.

Выпиливание паза в оконной створке

Крепление внутреннего блока на монтажную планку

Подробнее о процессе установки в видео.

>

На первый взгляд все это просто. На самом деле в процессе фрезеровки велик риск повреждения створки, нарушения герметичности стеклопакета. Да и проводить наружное крепление козырька небезопасно. Именно поэтому установку лучше доверить опытным мастерам.

Рейтинг лучших моделей для обеспечения качественной вентиляции

10КП Эра D100

Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.

Средняя стоимость – 780 рублей.

10КП Эра D100

Достоинства:

• Эффективность;
• Не образует конденсата;
• Фильтр предотвращает проникновение пыли и насекомых;
• Удобный монтаж;
• Простая регулировка;
• Качественный воздухообмен.

Недостатки:

ДомВент Norvind City

Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.

ДомВент Norvind City

Достоинства:

• Качественный фильтр;
• Не ухудшает звукоизоляционные свойства;
• Нет потери тепла;
• Хорошая производительность;
• Установка без сверления.

Недостатки:

Ventec VT 601

Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25­ м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.

Средняя стоимость – 670 рублей.

Ventec VT 601

Достоинства:

• Низкая цена;
• Стабильный приток воздуха;
• Универсальная длина клапана;
• Сетка на козырьке;
• Три створки регулирования;
• Поступающий воздух не создает сквозняк.

Недостатки:

Фирмы-изготовители

Наибольшей популярностью пользуются устройства марок Aereco, Air-Box (Comfort, Comfort-S) и Regel-Air.

Модели Aereco имеют разную подачу воздушной струи. Можно отрегулировать как наклонное направление, так и прямое. Отличаются они и большой функциональностью. Кроме основных своих обязанностей Aereco, например, нормализуют уровень влажности в жилом помещении. Отвечает за это функция гигроуправления.

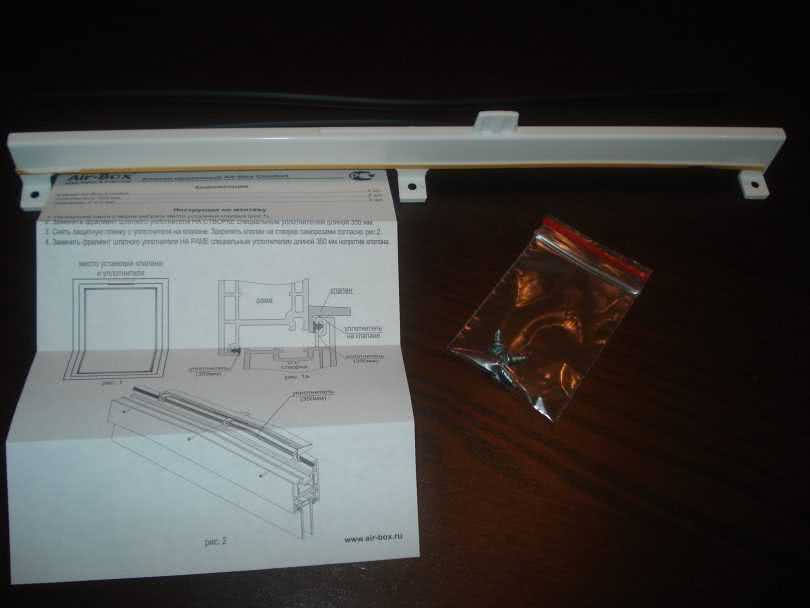

Компания Air-Box лидирует среди производителей вентиляционных клапанов. Устройства этого производителя имеют лучшие параметры эффективности, легко устанавливаются. А также они компактны и относительно дешевы.

Появляются в продаже и вентиляционные клапаны отечественного производителя. Например, линейку этих устройств выпустила компания «Мабитек».

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

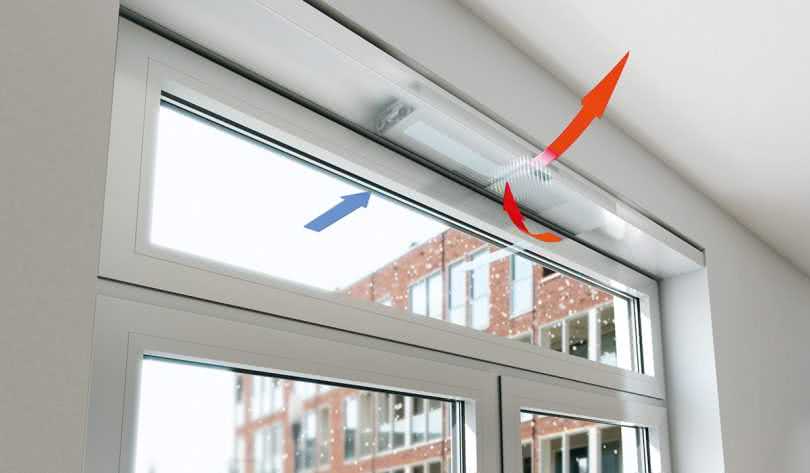

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

• в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
• в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

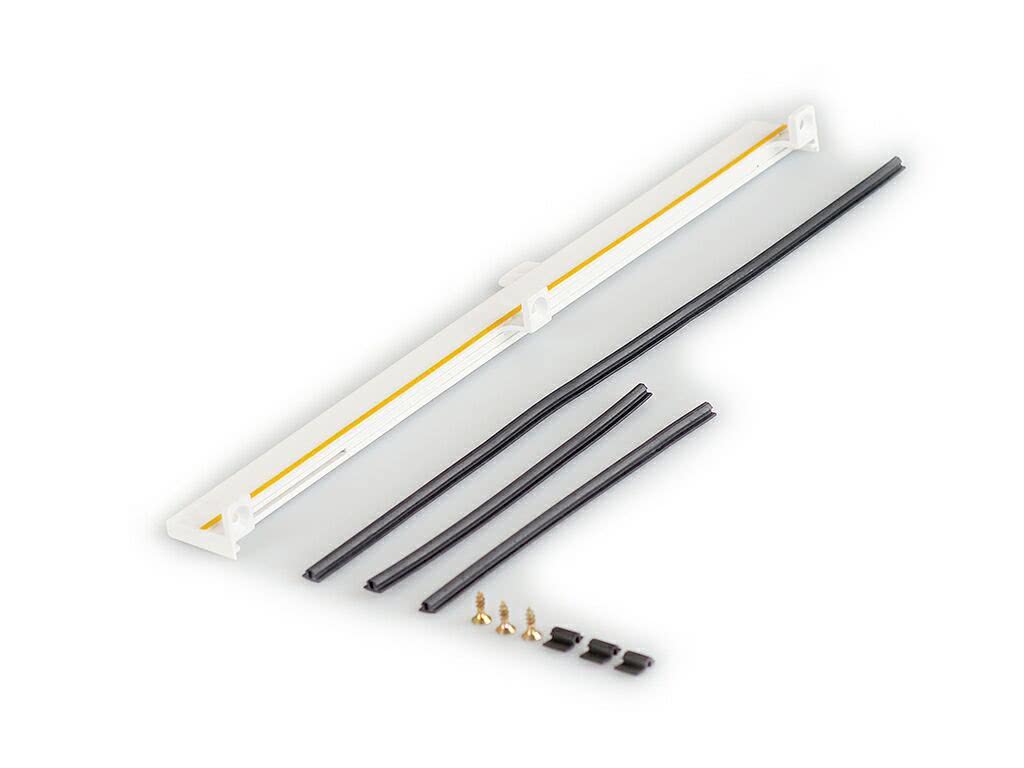

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

• невозможность их монтажа на уже установленные оконные конструкции;
• высокая стоимость изделий;
• заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

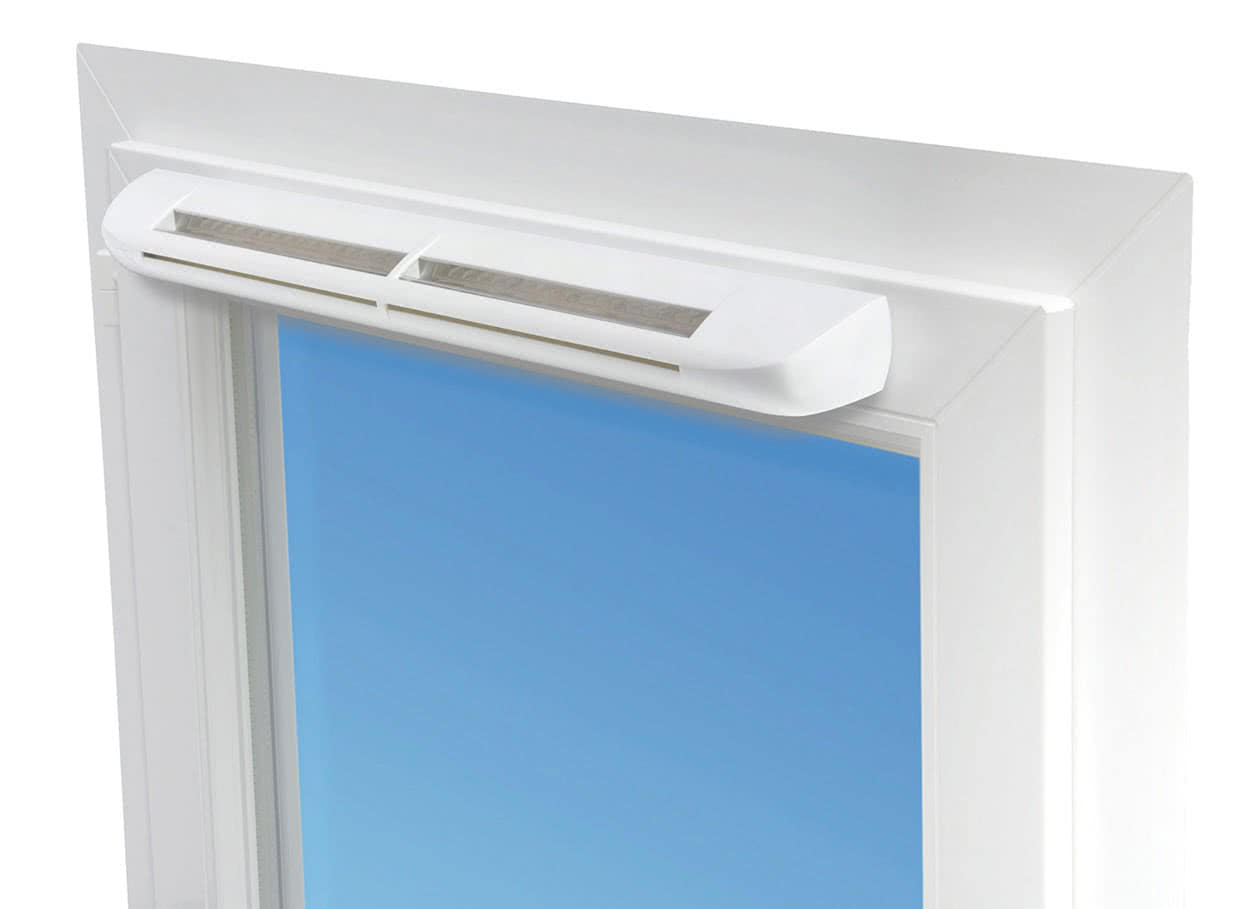

Рис. 5. Клапан накладного типа.

В каких случаях понадобится приточный клапан?

Для создания нормального микроклимата внутри жилого пространства понадобится качественная система вентиляции. В закрытом помещении образуется избыточный уровень углекислоты.

В период стройки советских домов особое внимание в процессе конструирования уделяли вентиляционным каналам. По истечению времени они забивались пылью, что негативно сказывалось на их работоспособности

Компенсировать недостачу свежего воздуха в закрытом пространстве помогали деревянные конструкции окон. Через мелкие щели в квартиру поступали небольшие объемы чистого воздуха.

Современные модели пластиковых окон оснащены герметичными стеклопакетами. Пластиковый каркас не допускает проникновение воздуха извне. Помимо этого данные конструкции обладают отличной шумоизоляцией.

Именно поэтому в домах с пластиковыми окнами микроклимат нарушается. Воздушны массы внутри помещения насыщаются углекислотой, что делает их тяжёлыми и опасными для человека. На поверхности дверных проёмов и конструкции пластиковых окон начинает появляться конденсат.

По истечению некоторого времени избыток влаги провоцирует рост чёрной плесени.

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.

Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.

Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.

Приточный стеновой клапан внутри квартиры

На рынке можно найти несколько моделей приточных клапанов:

1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.

Клапан приточной вентиляции для окон пластиковых: принцип действия

1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.

Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.

Как монтируют устройства принудительного проветривания

Когда речь идет об установке в частном доме, лучшим решением является установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Эта точка расположена в верхней части стены:

1. Сначала мастер отмечает место, где он должен просверлить отверстие, затем прогоняет алмазное сверло через стену и вставляет пластиковый колпачок в готовое отверстие.
2. Если отверстие должно быть квадратным или овальным, оно просверливается в стену с помощью дрели и шпателя.
3. Отверстие в стене со стороны улицы и дома заполняется монтажной пеной для заполнения всех зазоров между креплением и стеной.
4. Вентилятор устанавливается со стороны улицы, а клапан устанавливается со стороны дома, чтобы предотвратить попадание холодного воздуха в дом через вентилятор, когда он выключен.
5. Последний шаг – установка декоративной решетки со стороны улицы. Это значительно снижает обратную тягу и предотвращает попадание холодного воздуха через вентиляцию, когда в этом нет необходимости.

Вентилятор подключается к сети с помощью предохранителей для защиты от короткого замыкания и возгорания в электропроводке. Данные условия эксплуатации соответствуют правилам и предписаниям по пожарной безопасности.

Вентиляция через стену обеспечивает два типа вентиляции – естественную и принудительную. Есть некоторые особенности в организации такой вентиляции в частном доме.

Разновидности приточных клапанов

Проветриватели отличаются между собой материалом изготовления, качеством, пропускными характеристиками, особенностями функционирования и монтажа.

По материалу изготовления различают клапаны из металла, дерева, пластика.

Принцип работы фальцевого приточного клапана

По способу притока выделяют:

• Фальцевые проветриватели – их установка в раму осуществляется путем вырезания отверстия. Стеклопакет при монтаже не демонтируется. Изоляционные свойства оконной конструкции сохраняются, установка не вызывает особых затруднений. Однако фальцевые устройства имеют малую производительность – не более 5 м3/ч. Их рекомендуется устанавливать в небольших по площади помещениях или сразу два проветривателя на окно. Работа некоторых моделей автоматизирована.
• Щелевые приточники – состоят из одного или двух блоков. Длина щели – от 17 до 40 см, ширина – от 12 до 16 мм, что обеспечивает достаточный объем притока – примерно 20 м3/ч. Для установки двухблочных моделей потребуется фрезеровка оконной рамы. Простой приточный клапан щелевого типа устанавливается вместо части уплотнителя. Впускная крышка защищает от проникновения в дом насекомых, пыли, дождевой воды. Внутри помещения предусмотрена система регулировки.
• Накладные проветриватели обладают максимальной производительностью по сравнению с другими оконными приточными клапанами. Их можно установить даже в глухие оконные рамы. Однако монтаж производится до установки стеклопакета, либо его придется менять. Кроме того, накладные модели не подходят для жилых помещений, потому что существенно уменьшают тепловую и звуковую изоляцию.

Щелевой клапан Накладной клапан

Регулировка интенсивности воздухообмена осуществляется механическим или автоматическим способом.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
