Установка приточного клапана на пластиковое окно

Установка приточного клапана на пластиковое окно

Клапаны, предназначенные для применения в уже установленных окнах, могут монтироваться одним из двух способов:

С фрезеровкой

Фрезеровкой называют вырезание отверстия в элементах оконного блока.

Инструменты и материалы:

  • дрель, укомплектованная сверлами диам. 5 и 10 мм;
  • электролобзик;
  • напильник;
  • нож строительный;
  • специальный шаблон, предназначенный для разметки отверстия под клапан
  • герметик.

Работы выполняются в такой последовательности:

  1. При помощи шаблона на внутренней и наружной поверхностях створки наносят контуры отверстия под клапан. Эту операцию проще выполнять на снятой створке.
  2. По нанесенному контуру просверлить несколько отверстий диаметром 5 мм. Делать это лучше изнутри – тогда клапан будет удобнее устанавливать.
  3. Теперь сверлом на 10 мм нужно рассверлить выполненные отверстия.
  4. Промежутки между отверстиями нужно срезать электролобзиком, так чтобы получился проем под клапан. Края проема нужно зачистить и выровнять напильником.
  5. Далее к створке саморезами прикручивают монтажную планку клапана (ее нужно «сажать» на герметик).
  6. В наплавке рамы вырезают электролобзиком паз (его контуры также размечаются по шаблону). Края обрабатываются напильником.
  7. Снаружи на раму прикручивают впускной блок клапана с козырьком, также сажая его на герметик.

Остается установить на место створку и, проверив на всякий случай положение отверстий в ней и раме, прикрепить клипсами и защелками регулирующий блок клапана к монтажной планке.

Без фрезеровки

Потребуются канцелярский нож, отвертка с крестообразным профилем и линейка.

Вот что нужно сделать:

  1. Открыв створку, срежьте канцелярским ножом часть уплотнителя на раме.
  2. Теперь вместо удаленного участка нужно приклеить прокладку из комплекта приточного клапана.
  3. Установите в паз, предназначенный для фиксации уплотнителя, 3 заглушки – тоже из комплекта. Элемент в форме юбки должен быть направлен вниз.
  4. К верхней части створки прикрепите клапан, так чтобы его кронштейны были направлены в сторону окна. Изделие фиксируется саморезами.
  5. В имеющийся между кронштейнами паз установите уплотнитель.

Готово. Воздух будет поступать через щель между уплотнителем на раме и клапаном.

Как установить приточный клапан на пластиковые окна своими руками

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

  • Air-Box.
  • Aereco.

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

  1. Карандашом отмечаем центр рамы.
  2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
  3. По меткам вырезаем участок уплотнительной резинки.
  4. Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
  5. В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
  6. Прикручиваем кронштейны саморезами.
  7. Закрываем окно и отмечаем на раме габариты прибора.
  8. По разметке вырезаем фрагмент рамного уплотнения.
  9. Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

  1. Размечаем середину оконной створки.
  2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
  3. Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
  4. По шаблону отмечаем контур будущих прорезей и снимаем его.
  5. Рассверливаем отверстия сверлом диаметром 10 мм.
  6. Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
  7. При закрытом окне переносим габариты отверстий на раму.
  8. Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
  9. Прикручиваем монтажную пластину с внутренней стороны.
  10. Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
  11. С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции своими руками.

Материал подготовил: Игорь Степаньков

На чтение 6 мин.

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Какие приточные клапаны бывают

Клапаны бывают трех типов:

  • деревянные;
  • металлические;
  • пластиковые.

Устройство вентиляции может регулироваться с помощью:

  • электродвигателя;
  • вручную;
  • шнуром;
  • штангой.

Клапан в активном состоянии

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

  • Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
  • Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
  • Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Как закрыть?

Внимание В зависимости от устройства механизма вентклапан способен изменять или прекращать воздухообмен в помещении в механическом или автоматизированном режиме. Для герметизации вентиляционное отверстие заклеивают снаружиКогда люди сталкиваются с заменой окон, у них возникает множество вопросов. На нашем сайте вы можете получить ответы на такие интересующие моменты:

На нашем сайте вы можете получить ответы на такие интересующие моменты:

Для герметизации вентиляционное отверстие заклеивают снаружиКогда люди сталкиваются с заменой окон, у них возникает множество вопросов. На нашем сайте вы можете получить ответы на такие интересующие моменты:

  • Можно ли самостоятельно заменить стекло в окне и как это сделать?
  • Что такое фурнитура окна, каковы способы ее ремонта и какие бывают причины для замены?
  • Что такое отливы на окна, какие существуют виды, как установить своими руками?
  • Как утеплять окна?
  • Какие есть тонкости обслуживания пластиковых окон своими руками или через сервисный центр?
  • Как сделать правильно обналичку?
  • Как провести сборку пластиковых окон своими руками?
  • Что такое гребенка, зачем она нужна и как поставить ограничитель?
  • Для чего нужен замок?

Разновидности приточных клапанов и их особенности

По принципу действия различают:

  • ручные;
  • автоматические.

Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.

Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.

Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.

Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:

  1. Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
  2. Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
  3. Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.

Накладные

Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.

Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.

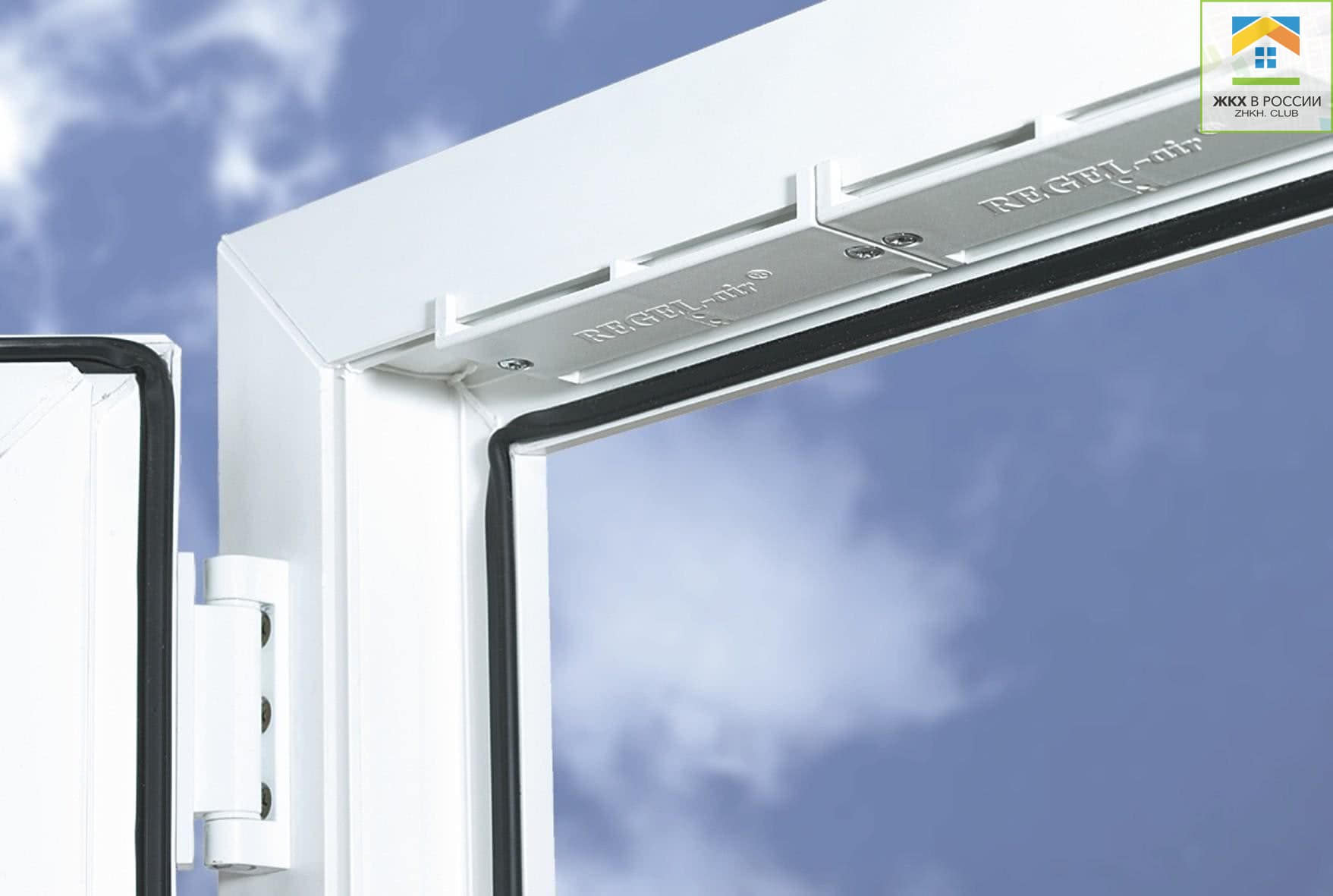

Фальцевые

Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.

Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.

Щелевые

Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).

Обзор популярных моделей проветривателей

Чтобы установить действительно качественный и функциональный приточник, нужно узнать, какие модели и производители сейчас занимают рынок. Можно выделить следующих изготовителей:

  1. Компания из Франции, выпускающая клапаны различных расцветок. В ассортименте можно отыскать изделия белого и серого цвета, а также варианты под дерево. Чтобы клапан был защищен, покупатель может отдельно приобрести специальный козырек. Выделяют несколько моделей: ЕНА2, ЕММ, EMF. Модели изготавливают из усиленного пластика, ЕНА2 имеет проходную способность 35 кубов в час, при этом шумоизоляция составляет 37 дБ. ЕММ оснащена подвижным внешним блоком, а EMF переключается вручную.
  2. Air-Box. Проветриватели российского производства с ручной регулировкой. Они просты в эксплуатации и в уходе. Устройства не имеют автоматического контроля уровня влажности. Наружных блоков здесь нет, а сам прибор монтируется на раму окна изнутри. Серии делятся на Standart, Comfort, Comfort S.
  3. Изделия бельгийского производителя. Выпускает приточники щелевого типа. Клапаны оснащаются фильтрами, ручное управление реализуется за счет шнура в положениях «открыто» и «закрыто».

Способ установки будет изменяться согласно конструкции прибора. Изделия российского и зарубежного производства будут одинаково эффективными.

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

  1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
  2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
  3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
  4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
  5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы

Как установить приточный щелевой клапан:

  1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
  2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
  3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
  4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
  5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

  • работу лучше проводить в тёплое время года;
  • створку окна придётся снять с петель;
  • надёжно установить снятую конструкцию в наклонном или вертикальном положении;
  • позаботиться об освещении;
  • подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

  • электрическая дрель или шуруповёрт;
  • свёрла диаметром 5 мм и 10 мм;
  • электролобзик;
  • напильник;
  • карандаш или маркер;
  • саморезы;
  • силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

  1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
  2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
  3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
  4. Монтаж клапана:
    1. Внутренний блок установить на планку и защёлкнуть крепежи.
    2. Впускную крышку закрепить саморезами с внешней стороны рамы.
  5. Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

  • острый строительный нож;
  • шуруповёрт;
  • маркер;
  • линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

  1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
  2. Сделать разметку карандашом или маркером.
  3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
  4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
  5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Преимущества приточных клапанов

Клапан состоит из внутренней управляемой решетки с регулировкой и внешнего козырька. Последний элемент блокирует попадание осадков в дом, оборудован защитной сеткой от мелких насекомых. Внутренняя управляемая деталь позволяет задать количество и сторону движения свежего воздуха.

К особенностям оконных проветривателей можно отнести следующее:

  • световая зона стеклопакета остается свободной;
  • отсутствие сквозняков, как от открытого окна;
  • приток уличного воздуха проходит органично, в полном объеме;
  • не будет тепловых потерь;
  • сохранение звуковой изоляции;
  • можно установить параметры работы, в особенности, если это автоматические системы;
  • простой монтаж и использование.

Вентиляционный клапан выглядит как узкий короб, который крепят в перекладину оконного проема. Внутренние детали, называемые перьями, отвечают за приток воздуха извне. При хорошей погоде устройство пропускает воздушные потоки в квартиру, а при сильном ветре перья блокируют попадание холода в помещение. В связи с тем, что вентиляция регулируется автоматически, открывать окна на проветривание утром и вечером не нужно.

Обзор лучших производителей

Модели приточных клапанов выпускаются разными странами и представлены в технических и цветовых вариациях.

Aereco — приточный клапан производства Франции

Aereco – изготовитель вентиляционных клапанов для пластиковых окон из Франции. В ассортименте представлены изделия с повышенной звукоизоляцией (серия EHA2). Есть в линейке клапаны с датчиком V8, который автоматически регулирует воздушный приток с учетом уровня влажности. Цвет клапана можно подобрать под оттенок окна. Выпускаются проветриватели в сером и белом цвете, под тик и бук. Особой популярностью пользуются модели:

  • ЕНА2 – пластиковые устройства производительностью до 35 м3/ч. Представлено три разновидности с разной пропускной способностью. Звукоизоляция на уровне 37 дБ.
  • EMM – отличаются подвижным наружным блоком.
  • EMF – с механическим регулятором.

Air-Box – отечественный производитель, выпускающий клапаны механического типа из пластика. Датчика уровня влажности в них нет, но его отсутствие компенсируется простотой установки, привлекательной стоимостью. Наружный блок тоже отсутствует. Приточник фиксируется на створке рамы изнутри.

Модельный ряд представлен сериями:

  • Standart. Фрезеровка не требуется. Производительность небольшая – 4,8 м3/ч. Уровень звукоизоляции – 32 дБ.
  • Comfort. Устанавливается с фрезеровкой и без фрезеровки. При монтаже первым способом производительность увеличивается до 42 м3/ч против 31 м3/ч. Можно устанавливать на любые створки.
  • Comfort S. Производительность устройства – от 40 до 42 м3/ч. Монтаж выполняется с фрезеровкой. Главное отличие – двухстороннее направление потока, благодаря чему увеличивается эффективность проветривания.

Rehau – один из известнейших производителей, зарекомендовавший себя с лучшей стороны. Выпускает несколько серий продукции, каждая из которых рассчитана на помещения различного назначения:

  • Aerovent+ – для городских квартир. Клапаны отличаются простым монтажом, достаточным объемом воздухообмена.
  • AR75 – линейка для загородных домов и просторных квартир. Клапаны рассчитаны на проветривание нескольких помещений, при условии замены стеклопакета устанавливаются в готовое окно. Благодаря многоступенчатой системе регулировки максимальный объем приточки составляет до 113 м3/ч.
  • Invisivent – для общественных помещений большой площади. Объем приточного воздуха достигает 300 м3/ч, при этом клапаны отличаются улучшенной звукоизоляцией и легким обслуживанием.

Renson – бельгийский производитель, выпускающий щелевые алюминиевые проветриватели. Выделяется модель Aerovent, которая имеет производительность 21 м3/ч (для разности внешнего и внутреннего давления 10 Па). Шумоизоляция составляет не менее 42 дБ. Предусмотрена защитная сетка и фильтр.

Качественную и разнообразную продукцию выпускают фирмы: Helios, Siegenia, Мабитек. Они заслуживают доверие покупателей.

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.


Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

Механизм Использование для вентиляции
Поворотное открывание Собственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор.
Откидное открывание Возможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным.
Щелевое проветривание Этот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха.
Ступенчатое проветривание Вариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого.

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.


Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.


Приточный стеновой клапан внутри квартиры

На рынке можно найти несколько моделей приточных клапанов:

  1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
  2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.


Клапан приточной вентиляции для окон пластиковых: принцип действия

  1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.


Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.
