Размеры анкеров для бетона
Часто на витрине можно увидеть маркировку данного крепежа только по диаметру резьбы и длине стержня (шпильки). Например: М20×220. Этих данных недостаточно: «тайной» остаются диаметр сверла, глубина отверстия и ряд других нужных при монтаже сведений.
Можно также встретить такую маркировку: М10 12х100. Здесь добавляется диаметр отверстия, т. е. сверла (12 мм). Но и это не полная информация.
Полная же маркировка анкеров выглядит, например, так: М6 8/40×90, где М6 – диаметр резьбы, 8 – сверла, 90 – минимальная глубина отверстия, 40 – максимальная толщина присоединяемого материала. По такой маркировке уже можно выбрать анкер для бетона.
Для пенобетона
Пеноблок это качественный строительный материал, преимуществами которого являются повышенная морозостойкость и неспособность горения. Пеноблоки в своей структуре обладают пустыми пузырьками, что создают хорошие свойства теплоизоляции. Эти блоки имеют низкую плотность и могут скрепляться между собой разными материалами (саморезами, дюбелями, винтами).
Строительство домов из пеноблоков становится более популярным из-за их экологичности. Химический или пластиковый анкер для пенобетона считается одним из наиболее надежных крепежных элементов.
Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате
Характеристики и размеры анкерных болтов по бетону
Болты данного типа по размерам подразделяются на три группы:
- малые — до 8×55 мм;
- средние — до 12×120 мм;
- крупные — до 24×220 мм.
Болты маркируются согласно габаритам с указанием диаметра резьбы, номера сверла, толщины закрепляемой детали, а также глубины отверстия для монтажа.
Так, например обозначение М8 10/60-115 расшифровывается следующим образом:
- диаметр резьбы — 8 мм;
- диаметр сверла — 10 мм;
- толщина прикрепляемого элемента — 60 мм;
- длина анкера — 115 мм.
Технические характеристики:
- минимальная вырывающая сила;
- допустимый максимальный крутящий момент;
- допустимый изгибающий.
Вес метизов можно посмотреть в таблице параметров крепежа.
На основании протоколов испытаний осуществляется составление специальных таблиц с данными о рекомендуемой расчетной и предельно возможной нагрузке на единицу, расстоянии между осями и от края. С учетом этих сведений производится расчет и подбор крепежа с необходимыми характеристиками.
Размеры анкерных болтов для бетона
Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:
- стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
- крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.
От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:
- максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
- предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.
Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

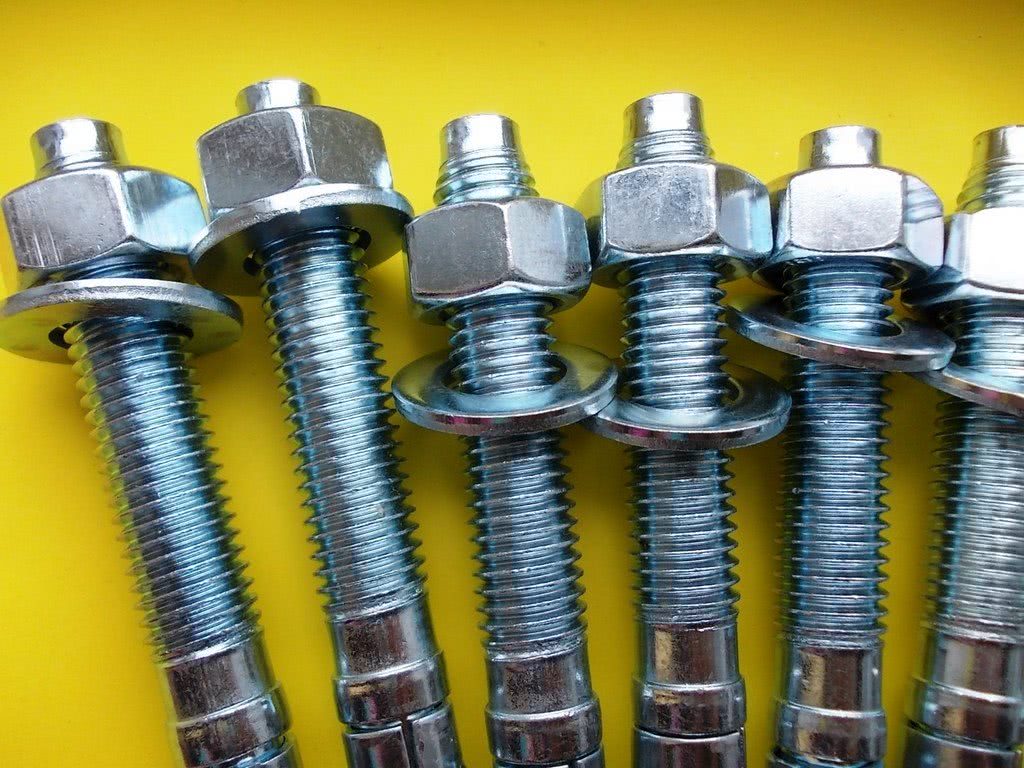

Анкерный болт клиновой с гайкой 12х100 мм
Инструкция по монтажу
Рисунок 3. Способ крепления анкерных болтов
Как именно крепить анкерные болты к несущей поверхности – многое зависит от модели самого крепления и именно об этом и поговорим далее. Анкерный болт в бетоне устанавливают либо до самой заливки монолита либо готовое строение. Первый тип крепления предусматривает, что шпилька и болт, иная закладная часть детали крепят к арматуре при помощи проволоки и после заливают раствор.
Как закрепить анкерный болт к несущей поверхности во втором варианте монтажных работ? Сначала готовят скважину и после устанавливают само изделие.
Сверление
В самом начале подготавливают отверстие, разметив положение на основании несущей поверхности. Сверлят скважину – по длине на 20 мм длиннее самого крепления. Отверстие тщательно пылесосом очищают и после проводят установку крепления. Если деталь крепят предварительно на то или иное основание – сверлят в самом начале ее, и уже вместе с ней проделывают отверстие в несущей поверхности.
Монтаж анкера с гайкой
Монтаж анкера с гайкой проводят для будущей установки относительно легких и небольшой толщины элементов. Сам болт попросту забивают при помощи силы удара. При этом рекомендовано применять обрезку доски – это поможет не повредить верх резьбы. Если сам болт надо удалить – ослабевают предварительно гайку и после извлекают из стенки.
Монтаж химического анкера
Рисунок 4. Крепление химического анкера
Так установка жидких либо инъекционных болтов в бетон – следуют инструкции производителя
Выпускают в формате капсул/картриджа – важно учитывать специфические особенности монтажа каждого из представленных видов
- капсулу мастера помещают в само отверстие, вкручивают постепенно крепежный болт, оставляя до полного затвердевания;
- картридж вбивают в стену при помощи пистолета, и действует он под высоким давлением.
После затвердевания вводят в подготовленное отверстие сам болт.
Основные характеристики
Анкер-шпилька – это элемент, который предназначается для монтажа конструкций тяжелого или среднего веса к базовым поверхностям из бетона или природного камня. После положительного проведения испытаний можно применить анкер-шпильку и для крепежа в полнотелом кирпиче.
Конструкция такого элемента представляет собой стержень с резьбой и муфту распорного типа. В комплект поставки также включается гайка, подходящая по диаметру. Как правило, выполняют такие элементы из стали углеродистого типа, имеющей покрытие цинком с толщиной 5 мкм. Но в строительных магазинах бывают и анкеры из нержавеющей стали. Некоторые изготовители, к примеру Hilti, представляют анкеры для бетона, который растянут или сжат. Изделия данного типа отличаются от обычных наличием маркировки на шпильке.
Ассортимент размеров анкеров-шпилек довольно обширный. Так, показатели диаметра резьбы разнятся от М6 до М24, а показатели длины могут быть от 40 до 300 мм. Эти детали помогают монтировать элементы с толщиной от 5 до 130 мм и имеющие внушительный вес.
Принцип действия представленных анкеров прост: после помещения в подготовленное отверстие при закручивании гайки шпилька с распором способствует расклиниванию внешней оболочки крепежа. Это и позволяет надежно смонтировать данный элемент.
Принцип действия анкер-шпильки в основании из бетона
Сферы применения данного типа анкеров могут быть самыми разнообразными. Применяют их для монтажа кабелей, антенн, тяжелых конструкций, несущих консолей, различного типа ограждений.
Анкера-шпильки обладают массой преимуществ перед альтернативными крепежными элементами, а именно:
- высокую степень надежности за счет прочного крепления в основе;
- сквозной монтаж, отличающийся достаточным удобством;
- возможность дистанционной установки за счет удлиненной резьбы;
- невысокую стоимость.
Типы и виды анкеров и способы их крепления
Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.
По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.
По методу сборки болт фундаментный бывает сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.
Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.
Распорные
Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.
Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.
Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.
Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.
Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.
Забивные
Забивные анкеры подбирают для крепких бетонов.
Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.
Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.
Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.
Рамные
Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.
С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.
Саморезы по бетону
Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).
Разжимные
Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.
По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.
Химический анкер
Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.
Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.
Принцип работы и применение
Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.
Основные принципы работы анкеров для бетона:
- В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
- Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
- Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.
Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.
Любой анкер включает такие части:
- Сам болт
- Конус со слоем резьбы внутри
- Втулка со специальными вырезами
Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.
Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.
Плюсы и минусы применения
Главные преимущества применения – надежность, прочность самого крепления, способность выдерживать большие нагрузки и гарантируют качество сцепления их с бетоном. Плюс ко всему:
- устойчивость в самом металле к коррозии и от веса деформации;
- легкость, а также простота в процессе монтажа;
- показывают стойкость к разным нагрузкам;
- огромный выбор моделей по длине и типу крепления, рабочим функциям и весовым нагрузкам.
Подобрать определенную модель не составит сегодня труда. Если говорить о минусах – явных минусов у них нет, поскольку при правильно проведенной разметке, последующей установке посредством специальных инсургентов они будут служить долго.
Анкера для бетона – параметры крепежных болтов
Бетонные анкера бывают разных размеров и видов. Они изготавливаются в соответствии с ГОСТом из специальной высокопрочной стали, а поверхность детали покрывают специальным антикоррозийным составом. Диаметр стержня достигает 6-20 мм, а его длина доходит до 220 мм.
Сам анкер состоит из трех частей:
- втулка со специальными вырезами;
- конус с внутренней резьбой;
- болт.
Размер анкера имеет три значения, например маркировка анкера размером «М8/10Х30»:
- «М8» – размер резьбы;
- «10» – внешний диаметр анкера (отверстие такого диаметра необходимо просверлить перед установкой);
- «30» – длина анкера.
Анкера по бетону способны обеспечить надежное закрепление любой конструкции
Как отличаются анкеры металлические по конструкции
Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.
Клиновой анкер 6х100
Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:
- клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
- втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
- цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
- забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.
Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.
Забивной анкерный болт для бетона
Сферы применения анкера
Газобетон используется для строительства жилых помещений. Он недорогой, сберегает тепло внутри дома. Впоследствии к стенам крепят полочки, картины, мебель, технику. Газобетон отличается особой хрупкостью по сравнению с другими строительными материалами. Его пористый состав не позволяет использовать в качестве крепежа дюбеля и стандартные дюбель-шурупы.
При больших нагрузках газобетон крошится, и они могут вывалиться из стены вместе с навешенными на них предметами. Установка специального анкера в блоки из газобетона позволяет создать прочное соединение, повесить на стену не только картину, но и мебель или телевизор.
Анкера бывают:
Химические и механические анкера — схема
- механические, из металла, защищенного от коррозии, или имеющие пластиковый дюбель;
- химические, с применением клеящего состава.
Механические анкеры выдерживают большие нагрузки в вертикальном и горизонтальном направлении. Их монтируют в отверстие, высверленное в стене. Внутри распорная часть анкера для пеноблока расклинивается и удерживается в таком состоянии. Закручивают саморез или болт, продвижение которого ограничено закрепительной манжетой. Затягивают их до специальной метки, чтобы не повредить лицевую часть блока.
Безопасно можно закручивать такие анкеры только в газоблоки плотностью 1200 кг/м3. Легкие навешиваемые предметы можно крепить таким образом в плиты плотностью 600 кг/м3. Если показатель неизвестен, лучше не рисковать и использовать более надежные крепления.
Применение химического устройства
Сферы применения химического анкера
Для установки очень тяжелых предметов (шкафов, телевизора, бытовой техники) не подходят даже механические анкера для газобетона. В таких случаях используют устройства, которые после окончательной установки превращаются в монолит с блоком. Это химические анкера. По принципу установки и действия они похожи на механические, но дополнительно используются укрепляющие составы.
Обеспечить эффект монолитности позволяет применение клеящих смолянистых составов. Ими наполняют высверленное отверстие и погружают внутрь жесткий металлический стержень (шпильку), с резьбой или без нее, с антикоррозийным покрытием. Дают застыть. Впоследствии анкерный крепеж нельзя будет вынуть из стены, не повредив ее. Поэтому регулировать положение шпильки можно только до того момента, пока средство не затвердеет.
Особенности
Качественные и технические характеристики такого метиза, как анкер по бетону, регламентируется стандартами ГОСТ. По своему внешнему виду анкер для работ по бетону выглядит как конструкция болта. Изготавливается этот прочный метиз из нержавеющей или высокопрочной стали и может иметь оцинкованное покрытие, защищающее металл от коррозии. Форма анкера похожа на цилиндр, имеющий на одном конце расширенную часть конусовидного типа.
Любой анкер устанавливается в заранее подготовленное для него отверстие, которое соответствует диаметру метиза. Анкер после монтажа закрепляется внутри отверстия несколькими способами: он может удерживаться благодаря силе трения, возникающей между элементами крепежа и бетона, а может быть зафиксирован и при помощи клеевого состава, который подается в полость отверстия.
Анкерный крепеж имеет рабочую часть в виде стержня, длина которого варьируется в диапазоне 45-200 мм. На конусовидной части стержня имеется внутренний резьбовой слой, кроме того, конструкция включает в себя и втулку, оснащенную профильными выемками, и крепежную гайку. Устройство анкера объясняется принципом его работы – во время монтажа, когда метиз вкручивают в отверстие, его крепежные элементы расширяются и фиксируют крепление по месту монтажа.
Анкер по бетону может быть применен для различных функций. Всего различают 2 функциональные разновидности этого метиза.
- Несущая функция – она заключается в том, чтобы выполнить монтаж изделий или конструкций. Например, состыковать плиты потолочного перекрытия, установить на свои места балки либо колонны, закрепить консольный выступ балкона, организовать монтаж лестничных маршей или площадок, выполнить крепеж инженерных коммуникаций и электрооборудования, а также с бытовой целью повесить к потолку тяжелую конструкцию люстры, кухонные шкафы, вытяжку и так далее. Не менее результативно работают анкерные соединения и по пустотным конструкциям, например, их применяют для фиксации лаг в пустотных либо бетонных полах.
- Конструктивная функция – ее суть заключается в том, чтобы не допустить смещения элементов конструкции или узла даже в том случае, когда устойчивость, казалось бы, гарантирована их большой собственной массой. Кроме того, анкеры по бетону используются для рихтовки в процессе выполнения строительных работ.
Первый параметр значений обозначает диаметр рабочего отверстия, второй параметр определяет длину анкера, а третий – размер его нарезной резьбы. Все размеры обозначены в миллиметрах.
Как определить качественный анкерный болт?
Качественным можно считать тот болт, который способен выдерживать нагрузки, описанные в паспорте к изделию. Проверить это можно только испытательным путем, или ознакомиться с отзывами потребителей. На момент покупки следует визуально оценить изделие. Оно должно быть без трещин, раковин, видимых изъянов и искривлений.
Попробуйте покрутить гайку. Гайка на анкерный болт должна двигаться свободно, без использования ключа. Оцените состояние прижимной шайбы, которая должна быть в диаметре больше диаметра гайки. Это обеспечит нормальный прижим.
Оцените внешнее состояние стали и резьбы. Не должно быть коррозии, поскольку это признак того, что материал изготовления не оцинкован. Такие анкера покупать не стоит. В противном случае можно столкнуться с проблемой ослабления анкера в стене, особенно при эксплуатации на внешних условиях.
Следит за тем, чтобы не было деформации втулки, поскольку иначе будет трудно подобрать диаметр сверления отверстия
Обращайте внимание на состояние гайки и то, насколько хорошо она подходит под рожковый ключ или головку. Особенно этим страдают китайские аналоги, когда к гайке трудно подобрать ключ, приходится выкручиваться из ситуации
Разновидности анкеров
Химические анкера для бетона состоят их химической смолы и отвердителя
Анкер для газобетона предлагается производителями в различной расфасовке, представляющей:
- индивидуальные капсулы или ампулы, предназначенные для однократного использования;
- картриджи увеличенного объема, которые могут комплектоваться специальным пистолетом, и применяются многократно.
Химический анкер для ячеистых бетонов обладает различными свойствами, зависящими от используемых составов, которыми заполняется высверленное отверстие. Применяются:
- Смолы на эпоксидной основе.
- Составы из винилэстера.
- Полиэстерные связующие.
- Эпоксиакрилатные наполнители.
Остановимся детально на характеристиках смол.
Смолы на эпоксидной основе используются для обеспечения фиксации элементов технологического оборудования и крепления балок. Они характеризуются:
- возможностью применения в среде с повышенной влажностью;
- продолжительностью твердения, составляющей от 8 часов до 2 суток;
- отсутствием внутренних напряжений газобетона при твердении состава.
Множество компаний производит клеящую смесь без такого токсического компонента, как стирол. Это делает его химически безопасным
Винилэстеровые составы применяются для обеспечения фасадного крепления. Отличительные особенности:
- Устойчивость к влиянию отрицательной температуры.
- Эффективное крепление резьбовых элементов и гладкой арматуры.
- Отсутствие вредных веществ, позволяющих безопасно выполнять работы.
- Затвердевание происходит на протяжении суток.
Крепеж на базе полиэстера обеспечивает надежное крепление конструкций ограждения, элементов фасадов и инженерных коммуникаций. Основные свойства:
- обеспечение крепления только резьбовой арматуры, установленной в конические отверстия;
- обеспечение эффективного крепления анкера в отверстиях, имеющих шероховатость;
- ускоренное твердение, позволяющее эксплуатировать крепеж на протяжении 3 часов.
Химические наполнители на основе эпоксиакрилата применяются для различных целей и отличаются:
- Повышенным уровнем огнестойкости, обеспечивающим отсутствие деформаций крепежа на протяжении 2 часов при воздействии открытого огня.
- Возможностью применения при температуре не ниже -5 градусов Цельсия.
- Достижением эксплуатационных характеристик на протяжении суток.
Материал, из которого его производят, стойкий к химическому, атмосферному и коррозийному воздействию
Остановимся на особенностях использования.
Зачем нужен анкерный болт и его разновидности
Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.
- Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции. Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
- Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
- Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
- Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
- С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
- С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
- Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.
Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.
Монтаж анкера с гайкой
Монтаж анкера с гайкой выполняется следующим образом:
- Болт забивают с помощью молотка в готовое отверстие.
- Гайку закручивают ключом соответствующего размера, возможно применение шайбы.
Работу лучше проводить с использованием бруска, чтобы избежать повреждения крепежа. Если при монтаже возникнет вопрос – как вытащить метиз, то это решается просто: достаточно ослабить гайку, и крепеж можно достать из отверстия.
Анкер с гайкой используется для крепления к основанию конструкций небольшой толщины.
Существуют особенности при монтаже различного оборудования в подвешенном состоянии на вертикальные основания – используются анкеры с кронштейном.
Монтаж химического анкера
Так как химические анкеры производители выпускают в картриджах или капсулах, то и установка проводится согласно заводской инструкции:
- Картридж закладывается в пистолет. Скважину или отверстие заполняют химической клеевой составляющей и устанавливают анкер.
- Капсулу вставляют в отверстие и закручивают крепеж.
Не стоит проверять крепеж на прочность и выдергивание сразу же, так как необходимо определенное время для того, чтобы крепеж с клеем прочно сцепился с основанием.
Анкерные болты для бетона – это современный надежный крепеж, который прослужит многие годы. Необходимо только правильно подобрать крепежные элементы для конкретного вида работ и выполнить монтаж в соответствии с установленным порядком.
Удалось ли Вам решить свою проблему по рекомендациям из статьи?
Да!
45.85%
38.63%
15.52%
Проголосовало: 277
Как закрепить
Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.
Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.
Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.
Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.
При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.
Как указывают в маркировке?
Для того чтобы избежать постоянного измерения анкеров в процессе выбора или работ, на их гильзу с помощью штампа наносится маркировка, позволяющая быстро сориентироваться. Приведем пример маркировки анкера отечественного производства: М12 16х150. В этом случае М12 – размер резьбы, 16 – диаметр гильзы и сверла, которым необходимо проделать отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине метиза. У разных производителей маркировка может несколько отличаться. Кроме выше приведенной информации, в маркировке могут так же указать максимальную толщину закрепляемого материала.
Что такое анкер для бетона
В переводе с немецкого под анкером подразумевается якорь. Это крепежный элемент, предназначенный для фиксации того или иного предмета к основанию. В случае с бетоном для производства подобных изделий используется углеродистая сталь. Для исключения образования коррозии болты покрывают защитным слоем сплава на основе цинка.
Металлические анкеры применяют в случаях проведения работ с основанием высокой прочности, твердости и хрупкости. К таковым относятся бетон, камень, кирпич и гипс. При этом сравнительно с саморезами и гвоздями допустимая механическая нагрузка заметно отличается в большую сторону. Это актуально для крепления окон и дверей, навешивания мебельных модулей, бытовой техники, установки сантехнического оборудования, инженерных коммуникаций.
Конструктивно анкер представлен стержнем с резьбой и распорным цилиндром. В качестве дополнения могут выступать конусообразные наконечники, кольца, крюки или гайки с шайбами. После установки крепежного элемента лепестки раскрываются или застывает рабочая масса, что обеспечивает надежное удерживание болта в технологическом отверстии без участия дополнительного уплотнения.
