Как правильно армировать кладку из газобетонных блоков

Пошаговая технология создания

Такой армопояс поднимают высотой от 4 до 7 рядков и с шириной газобетонной стенки с помощью железной сетки-матрицы 30 или 40 мм либо арматурой D=5 мм.Технология кладки соответствует обычным кирпичным стенкам со смещением швов на одну треть длины и тычковой перевязкой 3-го ряда.

Если армирующий защитный пояс для газоблочных стен становится опорной конструкцией для мауэрлата, в него замуровывают вертикальную штыревую арматуру с резьбой D 12/ 16 мм, через 1,5 м и с глубиной по размеру бруса и в 2 раза подлиннее освобожденного конца под крепление мауэрлата.

Армоконтур под кровлей исполняет разгрузочную функцию и становится прочной опорой для мауэрлатного бруса. В том случае, когда проектом предусмотрена установка облегченных плит потребует выполнить кирпичный армопояс и на внутренних, и на несущих стеновых конструкций, поскольку именно они будут испытывать нагрузки.

Базовые этапы укладки кирпичного армопояса на газобетоне:

1. Первый ряд укладывают с применением раствора прямо на газобетонный слой. При стандартной стене 300 мм, кладку производят в 2 кирпича, при этом заполняя промежутки доборными кусками.
2. Выполняют установку армосетки по всему контуру пояса.
3. Укладывают 2-й ряд по аналогичной схеме с дальнейшим укреплением.
4. 3 ряд — тычковый, его выполняют с ориентацией на внутреннюю поверхность стенки. Сохранившийся наружный зазор заполняют или четвертинками, или кусочками утеплителя, например, базальтовой ваты, в случаях если параллельно устанавливается теплозащитный вентилируемый фасад.
5. Под верхний ряд блоков, когда будет установлен пояс под перекрытия, прокладывают арматурные стержни в штробах, что усилит по жесткости стеновые конструкцию и защитит их от деформационных трещин. Армосетку для антикоррозионной защиты закрывают слоем укладочного раствора, а если она изготовлена из черного металла, то предварительно ее также окрашивают.
6. После окончания процесса схватывания раствора, размещают рубероид либо толь в 2 слоя. Это необходимо выполнить, чтобы обеспечить гидроизоляцию важных элементов и защитить брус и кирпич армопояса от накопления конденсата.
7. Дальше обозначается точки для прикрепления мауэрлата, устанавливают шпильки и закрепляют его на армопоясе гайками с широкими шайбами.
8. Армопояс обязательно утепляют, поскольку кирпич имеет более высокие показатели по теплопроводности, чем газобетон, в этой комбинации он превращается в устойчивые «мостики холода» в стеновой конструкции дома, что увеличивает отвод тепла от его внутренних помещений.

Для чего надо армировать газобетона?

Газобетон армируют для того, чтобы он имеет высокую устойчивость к сжимающим нагрузкам как материал, но одновременно с этим он не может работать на изгиб или растяжение. Подобные растяжения и изгибы могут послужить причиной, по которой появились трещины на стенах, в случае, когда приходящаяся на конкретную точку кладки нагрузка будет больше деформационной прочности газобетонного блока.

Армирование газобетонных стен предполагает реализацию двух различных методов:

1. Укрепление рядов кладки арматурой или при помощи сетки;

1. Монтаж монолитного пояса.

Данные способы нацелены на то, чтобы увеличить деформационную устойчивость кладки, но  они не влияют на несущие свойства стен. Зоны, в которых проводится усиление арматурой:

1. Первый ряд кладки над фундаментом (с армированием и расчетами арматуры для фундамента можно ознакомиться в отдельных статьях).
2. Точки опоры на стену перегородок (дверных или оконных), а также перекрытий.
3. Каждый четвертый ряд кладки, в случае если стены превышают 6 м.

Используемые материалы

Металлическая оцинкованная сетка

Для кладки достаточно с ячейками 50х50 миллиметров из проволоки диаметров 3-5 миллиметра. Сетку укладывают на поверхность, сверху заливают раствором толщиной 2-3 миллиметра. Контур укрепляют сеткой с ячейкой около 70 миллиметров, из проволоки 4 миллиметра. Боится коррозии, создает мостик холода.

Базальтовая сетка

Сделана из стержней базальта, сваренных перпендикулярно. Стержни в стыковых углах фиксируются хомутами, проволокой или специальный клеем. Сетка выдерживает нагрузку на разрыв около 50 кН/м, обладает небольшим весом, проста в работе, не боится коррозии, демонстрирует небольшую теплопроводность. На вопрос о том, чем армировать газобетонную кладку, можно было бы ответить однозначно, если бы не высокая стоимость базальтовой сетки, что должным образом влияет на расчет сметы.

Металлическая монтажная перфорированная лента

Поставляется в формате стальной полосы с отверстиями по длине. Усиление выполняется без штробления, посредством закрепления на саморезы. Полосы можно использовать попарно, скрепляя стальной проволокой, не очень прочны на изгиб, но экономят средства на доставке и штроблении.

Стеклопластиковая арматура

Поставляется в виде стеклопластикового шнура, обмотанного спиралевидно нитью. Небольшой вес, низкая теплопроводность, удобство монтажа, длительный срок эксплуатации – явные плюсы. Минусом является неспособность выдерживать большие нагрузки на излом, невозможность гибки, необходимость использования специальных гильз, соединяющих прутки между собой.

Армирование стержнями

Используются стальные прутья диаметром 8-14 миллиметра (пропорционально нагрузкам), но чаще всего арматура класса А диаметром 8 миллиметров. Устанавливаются в пазах, потом заливаются цементным раствором, позволяют усиливать как кладку, так и проемы, фундамент, армирование углов выполнять. Отличаются стойкостью к окислению, прочностью, но проводят тепло.

Анкеровка в местах соединения стен перегородок

Г- и Т-образные анкера используются для соединения поперечных и продольных газоблочных стен встык (также используются накладки полосовой стали или металлические скобы). Связи закладывают в швы каждые 3-4 ряда кладки, исходя из расчета минимум 2 элемента на этаж.

Причины усиление кладки газосиликатных блоков

Стандартные газосиликатные блоки имеют правильную геометрию и ровные грани, монтируются с использованием специального клея, не имеют мостиков холода и могут применяться в капитальном строительстве. Небольшая масса, простота обработки и монтажа, хорошие теплоизоляционные показатели выделяют материал среди аналогов.

Усиливать конструкцию с помощью сетки металлической, арматуры других элементов необходимо ввиду склонности материала к деформации по следующим причинам:

• Газосиликатные блоки не выдерживают нагрузок на растяжение.
• Воздействие влаги вызывает ее впитывание и набухание камней.
• Постоянные перепады температуры приводят к расширению и сжиманию блоков, изменению структуры.
• При слабом фундаменте блоки также подвергаются усадке и деформации.
• Наличие слабой почвы и движение грунтовых вод вызывают изменение геометрии кладки.

Сетка фасадная металлическая или арматура, уложенные при монтаже блоков, позволяют усилить конструкцию, обеспечить необходимый уровень прочности и избежать деформации стен, соответственно, продлить эксплуатационный ресурс здания.

Нужно ли армировать стены из газобетонных блоков?

С целью защиты таких стен от возникновения трещин требуется грамотно подобрать плотность стройматериалакласс прочности

Прочность газобетонных стен на изгиб практически равна нулю. Даже незаметного смещения основания на 2 мм/м либо наклона фундамента 5 мм/м будет достаточно, чтобы по стенкам пошли трещины.

Нормативный процент усадки для различных типов газобетона при высыхании:

• автоклавный 0.1-0.3 мм/м;
• неавтоклавный — 1.3 мм/м.

Кроме того, трещины в стенке образуются при недостаточной глубине опирания потолочных перекрытий на стенку.

Несущие

Армирование таких стен металлическими или базальтовыми закладными помогает не допустить развитие деструктивных процессов в конструкциях дома.

Металлические компоненты способны оптимально нести растягивающие усилия, тем самым придавая пространственную жесткость стеновой конструкции и защищая от разрыва ее слабые зоны в местах технологических проемов.

Варианты укрепления несущих стен:

• армированием стеновой кладки стальными прутьями;
• монтирование армосеток из разнообразных материалов: сварные, стекловолоконные и композитные;
• формирование вертикального армопояса;
• жесткая фиксация зон примыкания стены и перегородки, с применением изогнутых арматурных деталей.

Перегородки

Технологически армирование перегородок из газобетона такое же, как у несущих стен. Различие наблюдается только в количестве полос армирования и размеров их сечения.

Как правило, применяется стальной прут Д 8 мм, который укладывается в специальные штробы, выполняемые по месту кладочного слоя штроборезом. Штробы зачищаются от пыли, смачиваются водой и заполняют клеящим раствором. После чего укладывают закладную арматуру по схеме и выравнивают плоскость блока. Арматуру на углах специально загибают.

Звукоизоляция газобетона

Хоть продавцы газосиликатных блоков и говорят о высоких показателях по звукоизоляции, они сильно преувеличивают. Даже стандартный блок толщиной в 200 мм хорошо проводит звуки и шумы, а уж более тонкие перегородочные блоки и подавно.

Сравнительные характеристики по звукоизоляции перегородок из разных материалов

По нормам звуковое сопротивление перегородок не должно быть ниже 43 дБ, а лучше, если оно выше 50 дБ. Это обеспечит вам тишину.

Нормы звукоизоляции для разных помещений

Чтобы иметь представление, насколько «шумны» газосиликатные блоки, приведем таблицу с нормативными показателями звукового сопротивления блоков разной плотности и разной толщины.

Коэффициент звукопоглощения газобетонных блоков

Как видите у блока, толщиной 100 мм он немного не дотягивает до самого низкого требования. Потому, при отделке газобетона, можно увеличить толщину отделочного слоя, чтобы «дотянуть» до норматива. Если же если требуется нормальная звукоизоляция, стены дополнительно обшивают минеральной ватой. Этот материал не является звукоизоляцией, но, примерно, на 50% снижает шумы. В результате звуки почти не слышны. Лучшие показатели имеют специализированные звукоизоляционные материалы, но выбирая их, нужно смотреть, характеристики по паропроницаемости, чтобы не запереть влагу внутри газосиликата.

Если вам нужны абсолютно «тихие» стены, специалисты советуют ставить две тонких перегородки с расстоянием в 60–90 мм, которое заполнить звукопоглощающим материалом.

Коротко о главном

Промышленность выпускает теплоизоляционные, конструкционно-теплоизоляционные и конструкционные газобетонные блоки. Каждый вид предназначен для использования в своей области. В частном строительстве чаще всего применяют конструкционно-теплоизоляционный материал с плотностью 500-900 кг/м³.

Надежность и устойчивость сооружения напрямую зависит от прочности кладки стен. Индивидуальных застройщиков интересуют вопросы, в каких случаях армирование газобетонных блоков необходимо, а когда можно сэкономить и обойтись без него.

Дом из газоблоковИсточник monavista.ru

Армирование в зависимости от толщины

Толщина кладки влияет на подбор вида арматуры. Стержни, например, можно использовать только на перегородках толщиной 150 мм и более. Расчёт прост: штрабу, имеющую ширину 20-25 мм, по правилам нарезают в 60 мм от краёв блока. Вот и получается в сумме около 150 мм. Для армирования тонких перегородок следует использовать либо перфоленту, либо сетку — за счёт малой толщины они прекрасно подходят для тонкошовной кладки.

Что же касается перегородок толщиной 150, 175 или 200 мм — а фактически это уже внутренние стены, то их можно армировать чем угодно, в том числе и стержнями. При такой толщине одного ряда арматуры вполне достаточно.

Армирование перфолентой и стальной полосой

Перфолентой называют выпускаемую в рулонах шириной до 30 мм стальную оцинкованную полосу, толщина 0,4-2 мм. Её стали использовать для армирования газобетона из-за того, что в этом случае отпадает необходимость нарезания штроб — а это экономит время и силы.

Собственно, поэтому перфолента и используется в основном для армирования перегородок. Данный вид арматуры имеет преимущество в стоимости, малый вес и компактную форму упаковки. Для усиления кладки обычно берут ленту толщиной 1 мм – она прекрасно помещается в слой клея 2-3 мм. Ленту необходимо закреплять к поверхности газобетона гвоздями или саморезами. Оптимальная длина крепежа – 40 мм.

Для армирования газобетона может использоваться и стальная полоса. Её толщина от 4 мм только начинается, поэтому используют её скорее как альтернативу стержням. Если строительство ведётся в сейсмически неблагонадёжном районе, вместо перфоленты лучше взять полосу. Но для неё уже надо нарезать штрабы, иначе швы придётся сильно утолщать.

Незаменима стальная полоса и при сопряжении перегородки с несущей стеной. Когда возведение обеих ограждающих конструкций ведётся параллельно, именно так чаще всего и выполняется данный узел.

Усиление кладки сеткой

Для армирования газобетонных перегородок могут использоваться различные виды кладочных сеток. Если в работе используется обычный пескоцементный раствор, толщина которого в шве составляет не менее 8 мм, можно использовать стальную сетку. Оптимальный вариант – диаметром 3 мм с ячейкой 50*50 мм.

В качестве альтернативы стальной сетке (как и стержневой арматуре) производители предлагают композиты из базальтопластика и стекловолокна. Они выдерживают не менее 20 кН/м нагрузок на разрыв, поэтому, даже при меньшей толщине, ни в чём не уступят металлическому аналогу. У композита есть преимущество – более низкая теплопроводность, но для внутренних конструкций это особого значения не имеет.

Армирование перегородок из газобетона арматурой

Использовать для усиления перегородок стержневую арматуру имеет смысл, если они несущие. Такие конструкции могут быть спроектированы, к примеру, если в доме монолитное или сборное бетонное перекрытие, которое должно опираться на внутренние стены тоже. В таком случае, подбор арматуры осуществляется по тому же принципу, что и для внешних стен. Это 0,02% от площади сечения по всей высоте армируемой кладки. Например, высота перегородки 2700 мм, толщина 150 мм.

Перемножаем, получаем 405000 мм2. Умножаем на 0,02% и получаем 81 мм2 – площадь сечения арматуры, необходимой для данной конструкции. Стержни укладываются в один ряд, и по высоте перегородки таких рядов будет минимум три. 81:3=2,7 мм. Округляем до 3 мм — вот это и будет диаметр арматуры. Расчёт показывает, что применение стержней 8 или 10 мм тут даже излишне, но, конечно, вреда от этого не будет.

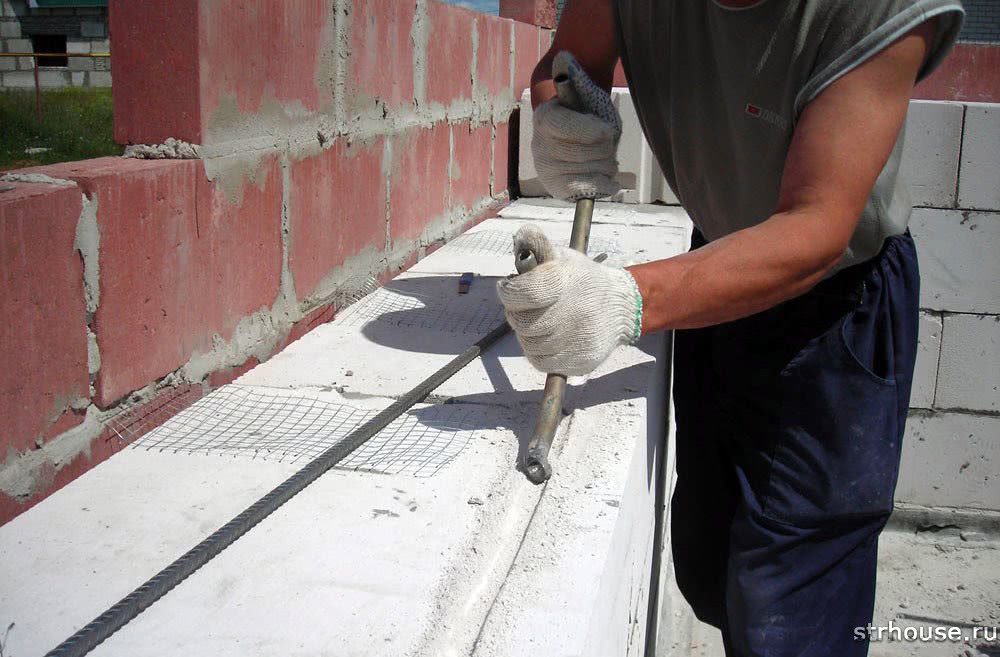

Под стержневую арматуру или толстую стальную полосу необходимо нарезать пазы. Сделать это можно посредством использования таких инструментов:

1. Ручного штробореза. Работа не слишком пыльная, но трудоёмкая.
2. Болгарки (УШМ). Времени уходит меньше, но образуется много пыли.
3. Электроштробореза. Идеально удобный инструмент для быстрой и беспыльной работы. Но он есть далеко не у каждого газобетонщика — и тем более, из-за высокой цены не приобретается для одного объекта.

Для обеспечения хорошей адгезии клея к газобетону, после шрабирования из пазов тщательно удаляется пыль и увлажняется поверхность.

Особенности армирования при кладке на клей пену

Главной целью армирования газобетонных перегородок является не придание им дополнительной прочности, а предупреждение трещинообразования. Происходит оно по многим причинам, одной из которых является плохая работа растворных швов на изгиб.

Что же касается клеёв на основе пенополиуретана, то они, являясь после отверждения абсолютно эластичным материалом, при толщине всего 1 мм и плотности 24 кг/м3 обладают высочайшей адгезией и показателями сопротивления растяжению 0,6 N/мм2; сжатию 0,3 N/мм2; срезу 0,12 N/мм2.

Исполнение

Армирование кладки из газобетонных блоков может быть реализовано в двух вариантах: монтаж монолитного пояса и усиление рядов выложенных блоков сеткой или арматурой. Оба варианта нужны для повышения устойчивости полотна к деформации, но никаким образом не оказывают влияние на несущую способность и прочность керамзитобетонного блока.

Первый ряд

Конструкцию усиливают стальными прутьями диаметром около 8 миллиметров (в основном выбирают марку А III). Стене толщиной 20 сантиметров будет достаточно одного прутка посредине ряда, если стены толще – можно параллельно уложить 2, 3 прута. Прутья укладывают в продольные борозды, которые делают с помощью штробореза. Расстояние между внутренним и внешним краями стены до штроб не должно быть меньше 6 сантиметров. По углам штробы округляют по радиусу.

Сделав штробы, из них выметают пыль, заполняют клеем (толщина клеевого шва должна быть такой, чтобы излишки не выходили на полотно), укладывают арматуру, удаляют шпателем излишки клеевого состава. Арматура по углам прерываться не должна – прутья закругляются, повторяя радиус канавки. Перехлест выполняется посредине стены, фиксируется вязальной проволокой.

Армирование под оконным проемом

По технологии закладка выполняется в последнем ряду блоков перед проемом: на поверхности блоков вымеряют и помечают длину проема, стержни подбирают на 50-90 сантиметров больше этой цифры. В кладочном ряду в 6 сантиметрах от внутренней и внешней сторон стен ручным штроборезом делают 2 канавки с минимальным сечением 2.5х2.5 сантиметра.

Из канавок удаляют пыль и крошку, штробы увлажняют водой, паз заполняют раствором наполовину, укладывают арматуру диаметром минимум 6 миллиметров, докладывают раствор, выравнивая мастерком шов. Сразу после усиления подоконного участка можно монтировать следующий кладочный ряд.

Вертикальное армирование стен

Рассматривая, как правильно армировать газобетонную кладку, стоит упомянуть и вертикальный метод. Прибегают к нему очень редко и лишь в особых случаях: усиливают стены с сильными боковыми нагрузками, построенные из некачественного газобетона с минимальными параметрами плотности, места воздействия на конструкцию тяжеловесных элементов, малые простенки, проемы. Также вертикальное армирование актуально при использовании крупногабаритных стеновых панелей, возведении колонны из блоков.

Работы можно проводить с использованием только металла, стеклопластиковой арматурой тут не удастся добиться нужной жесткости. Обычно берут прутья толщиной минимум 14 миллиметров, делают каркас из арматуры методом связывания их между собой, сварка может повредить кристаллическую решетку из-за перегрева.

Собирая стену, внутри делают небольшое углубление. Толщина стен обычно составляет несколько блоков – в одном из рядов кирпичи нужно так подогнать, чтобы остался зазор посредине. В него опускают связанный из прутов каркас, потом пустоту заливают бетоном.

Какую арматуру лучше всего применять?

Выполняют укладку прутков арматуры внутри штроб, которые специально проделываются на поверхности газоблоков, если выполняют межрядовое армирование стен. Благодаря этому, арматура не увеличит толщину кладочных швов. Горячекатаная рифленая арматура, класс – А3, диаметр которой составляет 8 мм – это проверенный вариант. В данном случае бессмысленно использовать прутки с большим сечением.

Помимо этого, производители газоблоков предполагают вероятность использования стеклопластиковой арматуры. В то время как в отечественном строительстве не существует нормативной документации на подобные изделия, однако практика использования стеклопластиковой арматуры весьма широко применяется в западных странах.

Стеклопластиковая арматура в штробах

Композитная арматура изделия отличаются такими преимуществами, как:

• маленький вес, который дополнительно не нагружает кладку;
• абсолютная устойчивость к коррозии в условиях повышенной влажности;
• большая устойчивость к деформациям (растягивающие и сгибающие нагрузки);
• малая теплопроводность — когда применяется стеклопластиковая арматуры, то между рядами кладки не формируется мостика холода;
• длинный срок эксплуатации (достигает 100 лет);
• стоимость, которая меньше стального аналога в 2 – 3 раза.

Армирование газобетона сеткой

Межрядовое армирование стен можно выполнить с использованием кладочной сетки. Она состоит из проволоки, толщина которой – не менее 3 мм, или же из полосок, выполненных из оцинкованной стали, а сечение, которой составляет 1.5*8 мм. Для того чтобы усилить сетку и полосы не надо штробить газоблоки, так как у закладных изделий минимальная толщина, а из-за это снижается трудоемкость поднятию стен постройки.

Материалы

Наиболее предпочтительным применять бетонный раствор М-200 и более прочный, а арматурные стержни Ф=12 мм. С их помощью монтируют каркас и скрепляют поперечными стержнями Ф=6 мм.

Основа складывается из верхнего и нижнего рядков с проемом 150 мм, которые размещают в общей плоскости, с шагом примерно 100 мм. Арматура состыковывается внахлест на 25 см, фиксируется вязальной проволокой. Ее же используют при соединении поперечных элементов.

Для бетонных вариантов арматурный пояс по проекту может выполняться однослойным, без монтажа объемного каркаса, а только путем вязки продольных арматур с поперечными. В областях поворотов либо изменениях стенового контура они укладываются внахлест и соединяются в местах перехода.

Кирпичный вариант армопояса выполняется в виде сплошной кирпичной кладки, укрепленной продольными арматурными стержнями либо армосеткой. Понятно, что он менее надежен ,чем бетонный монолит, но подобное проектное решение во многих случаях себя оправдывает.

Предпочтительнее кирпичный армируюшщий пояс выполнять высотой до 7 рядов и шириной равной стене из газобетона. Армирование кладки выполняют в каждом шве, укладывают горизонтально железную сетку 40х40 мм либо жесткую стальную проволоку более 5 мм. Кладка кирпича выполняется по обычной стеновой схеме со смещением шва на треть кирпича и тычковой схемой перевязки в 3‐м ряду.

Если такой кирпичный пояс для газобетонных стен будет использоваться для установки мауэрлата, в кладку замуровывают вертикально штыри Ф=16 мм через 1 м.

Установка перемычек

Стандартный брусок заводского изготовления

Армированные газобетонные перемычки могут быть двух видов — это готовые, заводского изготовления и перемычки, собранные на строительной площадке.

Перемычки армированные из газобетона

Собранные — потому что для изготовления перемычек понадобятся U–блоки и арматурный каркас. U-образные блоки представляют собой детали несъемной опалубки, изготовленной из газобетона. Класс бетона и диаметр арматуры для заполнения опалубки подбирают с учетом проектных нагрузок и особенностей региона, где проводят строительство.

Конструкция под укладку каркаса

Армированные перемычки из газобетона изготавливают следующим образом — инструкция:

1. Отмеряем нужную длину перемычки.Собираем и склеиваем блоки между собой; ждем, когда высохнут.В проем, где будет устанавливаться перемычка, ставим подпорку, изготовленную из подсобного материала (страховка), и укладываем сверху склеенную перемычку (U–блоки).Внутрь несъемной опалубки устанавливаем подготовленный арматурный каркас и заливаем бетонную смесь.После набора прочности — снимаем подпорку. Пользуемся.

Готовая опалубка из U–образных блоков

Особенности армирования

Армирование газобетонных блоков обязательно следует осуществлять и в частном домостроении. По химическим свойствам ячеистые автоклавные блоки близки к тяжелому бетону, однако у газобетона довольно слаба щелочная реакция, и она изменяется в пределах от 9 до 10,5. Это обусловлено тем, что структура имеет высокую пористость. Этот фактор ослабляет защиту металлической арматуры от воздуха и влаги, которые проникают внутрь кладки. В этом состоит одно из основных отличий ячеистого бетона от плотного. Поэтому армирование газобетонных блоков должно сопровождаться укладкой изоляции в виде цементно-песчаного раствора или клея. В сухих частях здания такая изоляция не предусмотрена, это касается перегородок.

Какая бы ни была кладка, она подвергается трем типам нагрузок. По этой причине инструкция, которую вы можете отыскать в государственных стандартах 5781-82, предусматривает наличие поперечного армирования, которое гарантирует прочность конструкции на разрыв, растяжение и излом. Если шаг от одного перекрытия до другого больше 3 м, то армирование должно осуществляться в двух уровнях по высоте. Если речь идет об обычной конструкции, где шаг между перекрытиями не превышает 3 м, то армирование кладки проводится лишь в подоконной зоне.

Однако если все стены глухие, то высоту следует разделить пополам и установить прутья на этом уровне. При армировании газобетонных блоков следует учитывать, что последние могут быть обычными или лотковыми. Лотковые обладают посадочными местами, тогда как в обычных изделиях придется штробить отверстия самостоятельно. Туда заливается цементно-песчаный или клеевой раствор. Только после можно приступать к укладке арматуры.

Самостоятельно сформировать штробу очень просто, ведь камень обладает пористой структурой. Но в процессе резки могут возникнуть сколы, поэтому от края блока необходимо отступить 60 мм, чтобы не расколоть стенку. Для несущих армированных перемычек рекомендуется использовать лотковые блоки в виде буквы П. Если выложить их в один ряд, то они образуют длинный лоток, куда очень удобно укладывать арматуру на залитый предварительно строительный раствор.

Армирование газобетонных блоков должно осуществляться и в тех случаях, когда толщина перегородки не превышает 200 мм. В этом случае можно обойтись одним стержнем, который располагается горизонтально и имеет диаметр в пределах от 8 до 12 мм. Если высота здания больше 1,5 этажа, то армирование должно быть двухрядным. Газобетонные армированные перемычки могут закругляться вместе со штробами, повторяя их очертания. При этом прутья не должны иметь разрывов.

Если окажется, что переход необходимо сделать в том месте, где находится поворот, арматура смещается, а в центре пролета делается вставка. Можно связать арматуру на углу с помощью проволоки или специальной стальной мягкой проволоки. Иногда армирование газобетонных блоков арматурой предусматривает использование газо- или электросварки. Однако этот метод занимает много времени по сравнению со связыванием стыков, поэтому является не очень удобным.

Материалы для армирования кладки из газобетона

Армирование газобетонной кладки выполняют несколькими способами. Основной способ — это усиление несущих стен при помощи стальной горячекатаной арматуры периодического профиля AII, AIII. Выпускается в мотках или мерными стержнями по 6–12 м.

Представляет собой рифленые профили с двумя продольными ребрами. Масса одного метра 6,3–7,9 кг.

Для вязки каркасов перемычек и устройства верхнего армопояса дополнительно применяют низкоуглеродистую арматуру, а вернее проволоку ВР-1 и мягкую вязальную проволоку 0,8–1,2 мм.

Невысокая цена и малый вес стеклопластиковой (композитной) арматуры обуславливают ее широкое применение при выполнении кладочных работ из газобетонных блоков.

Как Вы уже поняли, главными недостатками композитной арматуры являются:
низкая термостойкость, невозможность соединения стержней при помощи сварки, не поддается изгибу в домашних условиях.

Поэтому, при применении стеклопластиковой арматуры для армирования газобетонной кладки, армирование в углах несущих стен, необходимо проводить или специальными угловыми элементами или стальной арматурой.

Для армирования первого ряда блоков обычно применяется кладочная оцинкованная сетка Ø 3 мм, с размером ячеек 50х50 мм.

Применение сетки возможно в том случае, если кладку ведут на цементно–песчаном растворе, так как толщина слоя клеевого состава 2–3 мм, а армирование таким материалом увеличит шов кладки еще на 3 мм.

Альтернативой сетке и стеклопластиковой арматуре может служить монтажная перфорированная лента. Представляет собой полосу оцинкованной стали толщиной 4–8 мм и шириной 25–100 мм. Выпускается в рулонах.

Технология армирования такая же, как и при использовании арматуры, за исключением штрабления кладки. Полоски укладываются на клей или крепятся шурупами к газобетонной кладке.

Армирующая лента в основном применяется, когда нужно армировать фронтон из газобетона или выполнить кладку межкомнатных перегородок.

Правила армирования газобетонных стен

Если армирование стен из газобетона будет проводиться в соответствии с проведенными расчетами, то можно полностью избежать появления микротрещин и продлить срок эксплуатации дома. Поэтому еще до начала проведения строительных работ следует заказать разработку проекта армирования, который будет учитывать все требования, предъявляемые при возведении стен к газобетону, а также конструктивные особенности самого здания и конкретные условия его эксплуатации. Если проектом предусмотрено возведение длинной стены из ячеистого бетона, то ее потребуется усилить в обязательном порядке.

Закладка арматуры проводится в созданные в газобетоне штробы, которые потом заливают специальным клеевым составом. Такие борозды нужно формировать на расстоянии не менее 6 см от края блока. Перед укладкой арматуры из штробы следует тщательно удалить оставшуюся пыль, а затем увлажнить грунтовкой или обычной водой.

После подготовки в борозду на 2/3 заливают разведенный клеевой раствор и утапливают в нем арматуру, а затем заливают штробу до конца. Для армирования стен толщиной в 200 мм используется один металлический пруток сечением в 8 мм. При большей толщине стеновых конструкций кладется два прутка.

Общая площадь поперечного сечения для создания надежного усиления должна составлять от общей площади сечения газобетонной кладки не менее 0,02%.

Как правило, для усиления стен из газобетона применяется только горизонтальная укладка арматуры. Вертикальное армирование стен из газобетона используется для усиления колонн и вертикальных архитектурных конструкций.

Исполнение

Рисунок 2. Способ армирования газобетона

Армировать газобетонную кладку можно с применением нескольких вариантов: обустройства монолитного пояса или укрепление выложенных рядов сеткой, металлическими стержнями. Прочность самих блоков или их несущую способность усиление не меняет.

Первый ряд

Перед проведением работ нужно определить диаметр арматуры для газобетона. Оптимальным является значение в 8 мм. Если толщина стены не больше 20 см, то металлический стержень укладывается ровно посередине ряда. Достаточно 1 фрагмента. Если же значение толщины превышает 20 см, то требуется несколько прутьев, монтированных параллельно друг другу.

Армирование производится так: в газобетоне прорезаются штробы, причем от края кладки с обеих сторон нужно отступить по 6 см. В углах коробки они закругляются в соответствии с необходимым радиусом. Из канавки предварительно удаляется пыль, а потом в нее заливают клей. После этого монтируются прутья, а остатки клеевого состава убираются с применением шпателя.

Армирование под проемом окна

Рисунок 3. Армирование под оконными проемами

По технологии армировать нужно последний ряд газобетона перед проемом. На поверхности следует отмерить его длину. Размер арматуры при этом на 50-90 см больше. В блоке прорезается штроба с соблюдением отступа от краев. Ее сечение составляет 2,5*2,5 см. После этого канавка очищается и увлажняется, а потом заполняется клеевым составом на ½ своей высоты. Армировать проем необходимо прутьями, диаметр которых 6 мм. Сразу после проведения процедуры разрешается укладывать следующий ряд газобетона.

Армирование газобетона по вертикали

Армированный участок стены является более прочным и устойчивым к разрушению. В некоторых случаях производится вертикальное укрепление. Оно производится только в пределах первого этажа или же может охватывать всю высоту коробки здания. Армировать стены из газобетона таким способом нужно, если требуется осуществить перенос нагрузки на металлический каркас. Он также нужен, если:

• необходимо увеличить сейсмостойкость конструкции;
• существует потребность в увеличении несущих характеристик сооружения;
• присутствуют проемы больших размеров.

Вертикально армирование газобетона проводится с применением стержней диаметром 1,4 см и более. Для крепления допускается использовать только металл. Для монтажа нужны специальные штробы. Внутри ходов прутья заливаются тяжелым бетоном. В сейсмонестабильных зонах в одну штробу можно укладывать по 4 стержня.

Вывод

Не экономьте на качестве и количестве армопоясов. С правильными поясами жесткости, газобетонный дом успешно выдержит вес перекрытий, перепады температуры, небольшие сезонные деформации почвы и прослужит не менее 100 лет.
