Изготовление
В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.
Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.
Из бочки или ведра
Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.
Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.
Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.
В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.
Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.
Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.
Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.
Из старого холодильника
Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.
Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.
На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).
На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.
Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.
Из нержавеющей стали
Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.
Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.
Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.
Из кирпича
Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.
Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.
Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.
Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.
Инструкция по созданию
Размеры самодельного коптильного шкафа могут быть произвольными. Компактная конструкция выполняется высотой в 1 метр и стороной в полметра.
Изготовить шкаф можно по следующему алгоритму:
- Сделать каркас. Для этого надо подготовить 4 длинных бруска и скрепить их поперечными брусками внизу и вверху. Для устойчивости можно сделать еще несколько поперечных перекладин – их можно будет использовать для установки решеток. Оптимальное сечение бруска – 4х4 см.
- Обшить каркас досками. Подгонять их нужно вплотную друг к другу, иначе дым будет просачиваться в стыки. В качестве уплотнителя использовать пеньковую веревку или паклю – прокладывать ее в каждый стык.
- Сделать дверь. Большую часть передней стенки должна представлять дверца. Ее ширина может соответствовать ширине стенки с учетом остова в качестве коробки. Дверцу можно сделать из плотно подогнанных досок и посадить ее на петли. Прикрепить ручку и задвижку. По периметру дверцы стоит пустить уплотнитель, оптимально использовать такую же резинку, как на холодильниках.
- Сделать каркас для крыши и обшить его досками. Все стыки надо также пройти пеньковой веревкой или паклей. Крыша для коптильного шкафа может быть одно- или двускатной. Допускается также плоская конструкция.
- Вмонтировать в коптильный шкаф термометр. Установить его можно на фронтон крыши, врезать в дверцу шкафа или одну из его боковых стенок.
- Смонтировать дымоход. Можно сделать его из трубы либо из дерева, такой вариант исполнения при холодном копчении допускается.
- Смонтировать в шкафу перекладины. На них будут устанавливаться решетки для продуктов. В нижнюю часть конструкции нужно ставить поддон для сбора жира. В верхней части коптильни следует оборудовать перекладины для копчения продуктов на крюках.
В качестве источника дыма можно сделать отдельную топку или использовать дымогенератор – такое приспособление можно сделать самостоятельно или приобрести в готовом виде. Устанавливается он сзади или сбоку коптильного шкафа.
Можно сделать трехсекционный коптильный шкаф. Источник дыма и корпус можно объединить в одну конструкцию. Для этого коптильный шкаф выполняют достаточной высоты, так как отделение для продуктов получается небольшим.
Действовать надо по следующему алгоритму:
- Изготовить трехсекционную конструкцию. Нижний сектор должен быть высотой примерно в пятую часть всего шкафа, эта секция используется в качестве топки. Высота верхнего сектора составляет чуть больше четверти шкафа, он предназначен для копчения продуктов. Большую часть занимает средняя секция коптильни, где будет расположена труба для охлаждения дыма. Дверки для каждой секции должны быть отдельными. Дверцы для нижнего и верхнего отсека обязательно должны закрываться на задвижку.
- Нижнюю секцию в целях пожарной безопасности и для поддержания температуры следует обшить листовым железом. Такая же мера требуется для внутренней стороны дверцы этого сектора. По периметру дверцы нужно прикрепить уплотнитель.
- В нижней части средней секции сделать отверстие для трубы, которая должна заходить в верхний сектор. Именно по этой трубе дым будет поступать в отсек для продуктов. Пока дым проходит расстояние от нижнего сектора до верхней секции, он будет охлаждаться до оптимальной температуры.
- В верхнем отсеке сделать отверстие для выхода дыма.
- Для нагревания щепы можно использовать подходящую железную емкость и ТЭН. Вместо этого можно установить специальный дымогенератор.
- В верхнем секторе сделать перекладины для установки решеток для копчения и поддона для сбора жира.
- В дверцу верхней секции встроить термометр.
Коптильня горячего копчения
Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.
Из ведра
Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.
Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.
Из бочки
Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.
Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.
Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.
Из металлических листов
Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:
- болгарка;
- рулетка и угольник;
- арматура мелкого диаметра;
- сварочный аппарат;
- пару штук железных листов в толщину 2 мм, параметры: 62*157 см.
Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.
Поэтапное сооружение:
- Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
- Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
- После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
- Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
- Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
- В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.
Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.
Надо знать! Параметры коптильни могут быть индивидуальными
Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку
Самодельная конструкция для холодного копчения
Конструкция для холодного копчения выполняется также в виде домика. При желании коптильню можно интересно декорировать. Устройство подразумевает обустройство основного корпуса коптильни и отдельной топки – соединение выполняется с помощью трубы, размещенной в траншее.
Действовать нужно по следующему алгоритму:
- Сделать два углубления в земле и соединить их траншеей. Топку следует располагать ниже камеры коптильни – этот фактор следует учитывать, если на участке рельеф неровный. Оптимальная длина траншеи – 2-2,5 м. Камеру заглублять примерно на 40 см.
- Утрамбовать дно котлована для камеры коптильни, сделать песчаную подушку (5-7 см), насыпать слой щебня и залить бетонный раствор.
- Утрамбовать дно траншеи и уложить трубу с меньшим диаметром – траншея должна быть на 20 см выше. Труба должна примерно на 15 см заходить в углубление для топки.
- Нанести по длине трубы раствор и наложить обрезок трубы большего диаметра. Остальное пространство заполнить раствором.
- В углублении для топки стенки выложить кирпичом, смонтировать дверцу. Стенки должны закрывать также часть трубы.
- Верх топки закрыть керамической плитой или металлическим листом, он должен перекрывать и стенки топки, и заходить сверху на дверцу.
- Сделать для коптильни бетонное основание и выложить цоколь из кирпича – труба, выходящая из траншеи, должна быть вмонтирована в него. Цоколь выкладывается в 10 рядов кирпича, половина из них должна располагаться над грунтом. Внешние размеры цоколя должны строго соответствовать размерам камеры коптильни.
- На этом этапе следует проверить работы конструкции – разжечь в топке огонь и проверить, поступает ли дым по трубе в цоколь будущей коптильни.
- Сделать каркас коптильни. В высоту используют бруски длиной 80 см, соединяют их внизу и вверху брусками длиной в 35 мм. В итоге должен получиться остов параллелепипеда.
- Сделать П-образную стойку и прикрепить ее сверху основного каркаса. Эта стойка необходима для крыши. На верхние боковины каркаса прикрепить бруски, выступающие за его пределы. К ним будут крепиться нижние части досок для кровли.
- Обшить корпус коптильни и крышу выбранным деревом. Передняя стенка обшивается частично, так как в ней будет сделана дверца. Крышу покрыть выбранным кровельным материалом.
- Смонтировать дверцу и закрепить ее на петлях. Сделать задвижку или замок.
- В крыше сделать отверстие диаметром 5-7 см и вывести вентиляционную трубу. Над ней следует сделать «гриб», чтобы защитить от осадков.
- Внутри корпуса смонтировать перекладины, сделав сверху небольшие углубления – закрепить в них прутья из арматуры. Они будут использоваться для подвешивания продуктов. При желании можно сделать дополнительные перекладины, куда можно устанавливать решетки для горизонтальной выкладки продуктов.
- Установить камеру коптильни на подготовленный цоколь и скрепить их металлическим скобами или полосками металла.
- Термометр можно вмонтировать в дверцу коптильни либо одну из боковых стенок.
Одну сторону крыши можно удлинить в сторону траншеи и сделать под нижний край подпорки. На траншею установить деревянный поддон – его можно использовать для хранения запаса дров – крыша сверху будет защищать их от дождя.

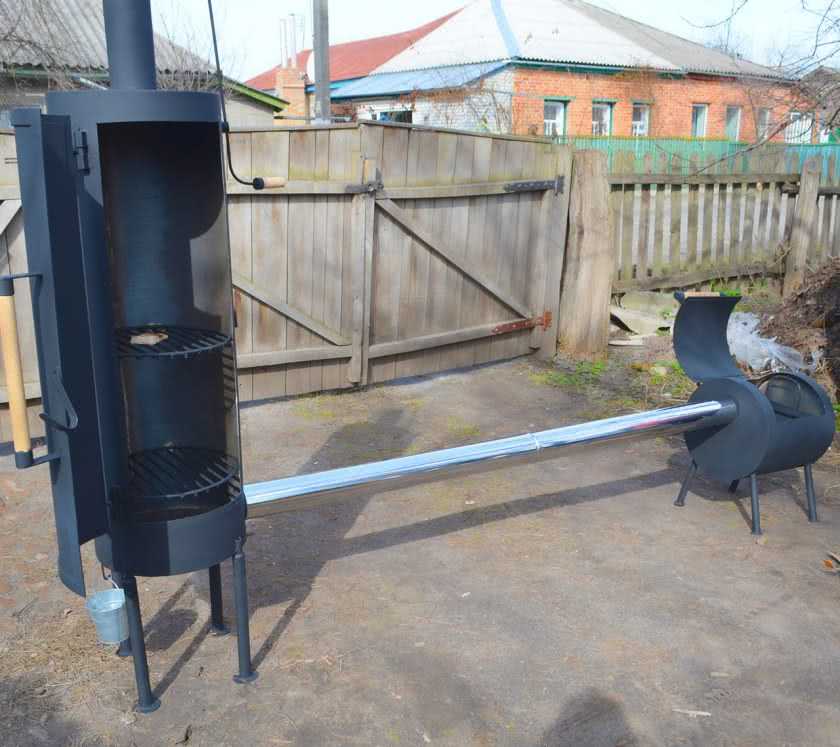

Конструкцию можно упростить и соорудить топку из металлической бочки. Располагается она рядом с коптильней из дерева, а соединительная труба располагается над землей.
Вместо изготовления деревянного каркаса можно использовать деревянную бочку. Недостаток такого варианта заключается в меньших размерах конструкции.
Технология холодного копчения требует поддержания в коптильне невысокой температуры – не более 35-40°C градусов. Именно для соблюдения этого условия топка устанавливается на таком расстоянии от основного корпуса коптильни.
Деревянные коптильни имеют ряд преимуществ, а при соблюдении технологии изготовления и правил пожарной безопасности практически лишены недостатков. Можно изготовить конструкцию и для горячего, и для холодного копчения. Основное отличие заключается в расстоянии, на котором располагают топку.
Предварительная подготовка
Прежде, чем строить коптильню, нужно подумать о деталях:
- Первое, о чем необходимо позаботиться – подобрать такое место для коптильни, чтобы та не мешала соседям в процессе работы. При всей приятности аромата копченостей, никто не захочет вдыхать его круглосуточно.
- Второе – материал для строительства. Можно сделать коптильню даже из старого холодильника, но она долго не протянет – со временем прогорит. Хорошее решение – сложить коптильню из кирпичей, это один из самых долговечных вариантов.
- Третье – определиться с типом копчения, поскольку устройство коптилен холодного и горячего копчения имеет значительные различия.
- Четвертое – это решить, какие продукты будут коптиться. Для некоторых видов продуктов предусмотрены нюансы в обустройстве коптильни, свойственные именно этому виду.
Особенности конструкции дымохода
При строительстве коптилен своими руками крайне ответственным этапом становится изготовление дымохода. Напомним, что для его обустройства лучше не брать кирпич – его пористые стенки будут активно впитывать вещества, выделяемые при горении и со временем использования продукты будут впитывать неприятные запахи.
Но помните, что металлический дымоход придется регулярно чистить от образовавшейся копоти и сажи. Также есть вариант обустройства дымохода непосредственно в земле – почва хорошо студит дым естественным способом (что особенно актуально для копчения холодного типа) и активно впитывает конденсат, а микроорганизмы, которые содержатся в почве, очищают дым от канцерогенов.
Земляной дымоход делается так:
- Подыскивается подходящая площадка с уклоном (ее можно сделать и самостоятельно, насыпав слой земли).
- Топка коптильного аппарата размещается непосредственно под склоном.
- На земляном склоне прокапывается канава – она и станет будущим земляным дымоходом.
- Канава прикрывается сверху металлическими пластинами. Сверху на них укладывается дополнительный слой земли для обеспечения хорошей теплоизоляции. Земляной дымоход доводится до камеры коптильного агрегата.
Вертикальная модель
Самая простая в установке и эксплуатации – шахтная модель. Конструкция оснащена корпусом, внутри которого располагаются закрепленные (на решетке или крючках) продукты, далее поддон для сбора жира, щепа.
В таких моделях нет возможности использовать метод окуривания продуктов, а также полноценно регулировать образование дыма. Такие модели используют для горячего копчения.
- Декоративная трава: обзор лучших вариантов декора и инструкция по применению декоративной травы (170 фото)
-
Как оформить клумбу — инструкции, схемы, виды и варианты грамотного размещения клумбы (140 фото)
- Клумбы своими руками — 180 фото необычных идей для начинающих и особенности их применения
Походная коптилка
Если под рукой нет необходимых материалов для возведения аппарата для холодной обработки пищи дымом, можно обойтись простым ведром и отрезом парниковой пленки. Как сделать коптильню своими руками из этих простых средств, подскажет инструкция:
- приобрести 2 м очень плотной парниковой пленки и зашить ее с одного края, чтобы получился мешок;
- выбрать ровное место и обозначить двухметровыми кольями квадрат метр на метр;
- чтобы конструкция была прочной, верхние окончания кольев соединяются поперечными рейками;
- внутри в несколько рядов по диагонали протянуть проволоку;
- подготовленное мясо или рыба развешиваются на прутах, не соприкасаясь;
- полиэтиленовый чехол надевается на прутья до половины сооружения, на землю под ним высыпается около половины ведра раскаленных углей и выкладывается сверху обычная трава;
- пленка опускается до земли и фиксируется до герметичного состояния.
Обратите внимание!
- Измельчитель веток своими руками: как сделать от А до Я. 175 фото и пошаговые инструкции
- Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
- Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками
Чтобы внутри конструкции постоянно был плотный дым, можно периодически добавлять траву. Через 3 часа деликатесы можно вынуть и остудить. Большие куски коптящихся продуктов можно на через сутки прокоптить еще раз.
Секрет копчения под напряжением
Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.
В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:
- Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
- При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
- В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.
Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.
В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.
Устройство коптильни из холодильника
В старом холодильнике есть много элементов, которые можно использовать в самодельной коптилке:
- корпус в виде металлического ящика;
- слой теплоизоляции;
- дверь;
- пазы для установки решёток;
- решётки из оцинкованной проволоки.
Коптильный аппарат из холодильника Этот аппарат используется только на улице. При необходимости изготовить устройство для городской квартиры необходимо знать, как делается коптильня с гидрозатвором своими руками.
Коптилка холодного копчения
Оптимальный вариант использования старого холодильника — коптильня холодного копчения. Этот процесс происходит при температуре до 40°С, при которой возможно использование корпуса целиком, без разборки:
- теплоизоляция позволяет поддерживать необходимую температуру в холодное время года;
- есть решётки из оцинкованной проволоки, которые допускается использовать при обработке продуктов холодным дымом;
- направляющие для установки решёток;
- имеется резиновый уплотнитель на двери.
Схема коптильни холодного копчения
Поэтому для того, чтобы сделать коптильню из старого холодильника достаточно прорезать в корпусе два отверстия — для подачи и выхода дыма.
Кроме этого аппарата во дворе частного дома может использоваться смокер коптильня.
Коптильня горячего копчения
Коптилка из холодильника своими руками для горячего копчения изготавливается при помощи более сложных и длительных технологических операций. Это связано с тем, что горячее копчения происходит при температуре 60-120°С.
При таком нагреве из пластиковой обшивки и резиновых уплотнителей выделяются вредные вещества, ухудшающие вкус мяса и делающие его употребление вредным для здоровья. Кроме того, для горячего копчения не рекомендуется использовать оцинкованные решётки.
Поэтому для изготовления коптилки горячего копчения корпус подвергается полной переделке — удаляются все пластмассовые и резиновые детали, заделываются получившиеся отверстия, а к боковым стенкам необходимо прикрепить крепления для полок.
Схема коптильни горячего копчения из старого холодильника
Этапы работы
После выбора места и типа коптильни, выбирают понравившуюся схему и приступают к строительству. Начинают с изготовления фундамента, например, армированной бетонной площадки.
Сначала копается прямоугольная котловина глубиной 20 см, дно просыпают слоем песка, трамбуют, после чего сыплют щебень и повторно его утрамбовывают. Готовят решетку из арматуры, ставят по периметру опалубку, и заливают котловину бетоном.
Толщина шва между кирпичами составляет до 12 мм. Кирпич кладется в шахматном порядке, с перекрытием швов и от угла. После кладки в эстетических целях производят затирку швов.
