Автоматические откатные ворота своими руками: разные варианты решений

Оглавление

Выбор подходящей конструкции

Первое, что увидят посетители, — это вход, через который они пройдут, чтобы попасть в собственность. Если у этого входа есть сделанные своими руками распашные ворота с электроприводом, они создадут первое впечатление.

Выбор правильных конструкций может значительно улучшить внешний вид объекта и даже повысить его ценность.

Огромное разнообразие различных дизайнов и доступных строительных материалов означает, что есть много вариантов для всех типов собственности, стилей и размеров.

Деревянные ворота по-прежнему очень популярны и имеют великолепный естественный вид, который многие любят. Это также хорошо работает с более традиционными стилями экстерьера.

Железные ворота могут быть очень внушительными и их часто можно увидеть на длинных поручнях. Они хорошо сочетаются с крупными объектами и домами.

Как деревянные, так и железные ворота могут быть окрашены в соответствии с существующими цветовыми решениями, но естественный вид дерева часто сохраняется.

Железные ворота будут ржаветь, а деревянные гниют и трескаются, если о них не позаботятся. В обоих случаях, пренебрежение регулярным обслуживанием этих конструкций может привести к тому, что недвижимость будет выглядеть хуже, а не лучше.

Более современные варианты включают алюминиевые ворота, которые могут быть выполнены в стилях и отделках, которые имитируют дерево или железо.

Алюминиевые ворота за последние годы подешевели благодаря современным технологиям производства и усовершенствованиям систем покрытия поверхностей. Они становятся все более популярными, так как они легче, устойчивее к коррозии и требуют гораздо меньшего ухода, чем деревянные или железные варианты.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Автоматические распашные ворота своими руками

Доброго времени суток уважаемые посетители. Для тех кто живет в частном секторе часто сталкивались с такой проблемой как открывание ворот. В какой-то момент у автора данного видео урока также появилась идея, как сделать автоматические распашные ворота своими руками. Вы можете увидеть как работает данные ворота в зимний период времени и сколько денег было потрачено на ворота.

Автоматические распашные ворота своими руками

Автоматические ворота управляются с дистанционного пульта управления. Фонарь установленный на воротах сверху, служит индикацией включения и выключения привода. Открытие самих ворот автор урока реализовал во внутрь, а вся электрика размещается в герметичном ящике, а проводка является подземной. Электромотор и приводы питаются напряжением в 12 вольт. Так как ворота стали работать в зимний период, так и скорость тестирования замеряли в этот период времени. Время открывание дверей составляет от 40 секунд до 1 минуты.

Каждый из двух приводов на воротах сделан по одинаковой схеме. Подвижный шток привода крепиться специальному штоку на воротах. Сам привод прикреплен через сворной кронштейн к столбу. Вся проводка выполнена в герметичной гофре. Внутренние детали привода надежно защищены пластиковой коробкой и серой канализационной трубой, диаметром 50 миллиметров. Такое решение полностью защищает электромотор и концевики от влаги. Для закрытия и открытия ворот имеются разные кнопки на пульте. А главное – это очень удобно когда следует приоткрыть или закрыть ворота.

Еще один момент который желал реализовать автор делая автоматические распашные ворота своими руками. Закрываясь ворота блокируются за счет оригинальной конструкции. Не на земле, не на воротах нет никаких перемычек и упоров которые фиксирую ворота в крайнем положении. Ворота просто закрываются и слегка находятся в расклиненном состоянии. Данная конструкция не предусматривает очередность закрывания левой или правой стойки. Между воротами оставлен зазор в несколько миллиметров, такой подход упрощает схему управления воротами. Когда ворота закрылись привод автоматический выключается.

Зимнее время работы.

Свои приводы на ворота автор урока изготавливал и устанавливал в зимний период времени. Так как установка в зимний период является хорошим испытанием на долговечно и надежность устройства. Для этого стоит использовать проверенные автомобильные узлы и детали. В зимний период спокойно эксплуатировались автоматические ворота при температуре меньше 25 градусов. Увеличивается время открывания и закрывания ворот, возможно это связано со смазкой..

Что делать если нет электричества?

Когда у вас отсутствует электричество, то можно просто открывать в ручную. Для этого следует вытащить шпильку которая крепиться к шток приводу к воротам. Далее вручную просто открываем ворота. Автор не сторонник использования запасных аккумуляторов, как источник резервного питания. Так как данная схема является дорогостоющей и требующего постоянного обслуживания и зарядки. К тому же чистота отключения электричества во многом будет зависеть от вашего района и является индивидуальной. В течение нескольких месяцев использования ворота были открыты всего один раз. Для закрывания ворот выполняем обратно все операции как при открывании, в конце поставить обратно шпильку.

Остальное про работу и установку ворот сможете узнать посмотрев из видео урока “Автоматические распашные ворота своими руками”.

Продолжение сможете узнать во второй и третей части видео урока автоматические распашные ворота своими руками.

Мне нравится1Не нравится

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

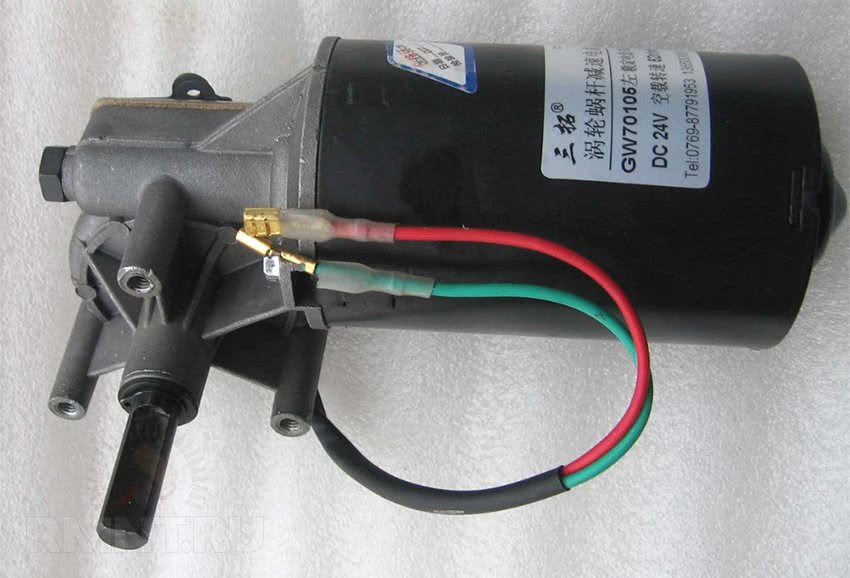

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок

Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками

Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Характеристика изделия

Если вы решили самостоятельно установить ворота, то вам необходимо правильно выбрать их размер. Для конструкции с двумя створками оптимальной будет ширина 4400 мм и длина 2150 мм. При недостатке пространства эти размеры всегда можно уменьшить.

Для правильного определения размеров ворот обязательно нужно замерить габариты автомобиля, который будет проезжать сквозь них. В среднем стандартный автомобиль имеет ширину два метра. При расчёте добавьте к этому значению по 50 см с каждой из сторон для возможности осуществления маневров автомобиля. В итоге общая длина ворот получится примерно три метра. Что касается высоты створок, то для них оптимальным будет значение от 1,8 до 2 м.

Составные части конструкции

Не менее важно перед установкой ворот ознакомиться с их конструкцией, в которой можно выделить следующий набор базовых элементов:

Ключевой частью конструкции распашных ворот является рама, выполняющая роль каркаса. Именно на раму крепится полотно для защиты от внешних воздействий и нежелательного проникновения посторонних лиц на территорию участка.
Для надежной защиты от взлома ворота оснащают замком и петлями. Некоторые владельцы дополнительно устанавливают калитку в одной из створок ворот, что избавляет от необходимости каждый раз открывать и закрывать ворота, когда требуется пройти внутрь.
Самый простой вариант распашных конструкций имеет две створки, причём специальная калитка и автоматическая система в них не предусмотрена.

При всей своей простоте установки и невысоком расходе материалов обязательно нужно учесть следующие характеристики конструкции:

Вес ворот не должен превышать 500 кг;
Стенки навесного столба, выполняющего роль основы для крепления петель, должны иметь толщину не менее 4 мм;
Конструкция должна быть в состоянии справиться с ветровой нагрузкой.

Преимущества и недостатки

Прежде чем отправиться в магазин за воротами, нелишним будет познакомиться с их положительными и отрицательными сторонами, которые помогут сделать верный выбор.

Из достоинств распашных ворот следует отметить:

Возможность оборудования системой автоматического открывания;
Отсутствие необходимости в бетонировании площадки;
Широкий выбор дизайнерских решений и форм;
Отсутствие проблем в эксплуатации;
Высокие показатели прочности;
Долговечность;
Отсутствие необходимости в специальном уходе;
Невысокую цену;
Простоту конструкции.

В то же время распашные конструкции обладают и рядом недостатков:

Необходимость учёта ветровой нагрузки в регионе проживания;
Необходимость выделения довольно большого свободного пространства для открывания и закрывания.

Проведя несложные расчеты, можно выяснить, что у распашных ворот преимуществ гораздо больше, чем недостатков. Причем последние устранимы или выглядят не столь критично на фоне достоинств. Главное, что эти системы отличаются высокой надежностью. И это способна лишний раз подтвердить долгая история их существования.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Секционные

Во многих странах Европы секционные ворота являются самым распространенным типом защитных устройств для гаражей и въездной зоны загородного участка. По техническому оснащению их конструкция – это отдельные секции, соединенные между собой петлями, передвигающиеся по закрепленным по проему и смещенным под перекрытие помещения направляющим шинам. Движение полотна гаражных ворот этого типа осуществляется по вертикальной плоскости. Это очень удобно в повседневной эксплуатации, так как не требуется дополнительного пространства, позволяющего открыть ворота, даже если автомобиль расположен непосредственно перед въездом.

Для удобства эксплуатации секционные ворота могут быть укомплектованы боковой дверью или встроенной калиткой.

Отдельная дверь значительно повышает удобство повседневного пользования гаражом, уменьшает теплопотери в помещении и увеличивает уровень безопасности объекта. Ведь при наличии двери или калитки не нужно для входа в бокс целиком поднимать ворота.

Важное достоинство автоматических ворот секционной конструкции – это наличие надежной и удобной системы ограничения доступа. Предварительно можно подобрать вращающуюся защелку или специальную задвижку для открывания системы только изнутри помещения

Для закрывания конструкции снаружи устанавливается автоматический ригельный замок со стабильным штифтом и надежной защелкивающейся шайбой.

Разновидности

Грамотно подобранная система управления обеспечит объекту высокую надежность за доступную цену. Установленный привод при закрытых створках ворот дополнительно является качественным запорным устройством.

Ворота управляются при помощи электропривода с применением пульта дистанционного управления или стационарного устройства.

При вероятности постоянного или временного отключения электричества в устройстве предусматривается специальная система для оперативного аварийного отключения автоматического электропривода и включения режима ручного управления.

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Пошаговая инструкция изготовления автоматических ворот

Изготовление ворот подразумевает выполнение ряда действий:

Закрепление в грунте на глубине один метр двух металлических труб сечением 10х10 см, для чего требуется создать бетонный фундамент стаканного типа.
Сооружение каркаса ворот — он сваривается из труб сечением 40х20 мм. Поперечная перегородка придаёт конструкции необходимую жёсткость.
Очистка металлического каркаса от коррозии и поочерёдная обработка растворителем, грунтовкой и алкидной эмалью.
Крепление к конструкции петель (при помощи сварки).
Монтаж закладных деталей, необходимых для прокладки проводов, в метре от уровня грунта.
Обшивка металлического каркаса выбранным материалом.
Навешивание изготовленных створок на петли.
Проверка ровности конструкции посредством строительного уровня.

Выбор автоматики для распашных ворот

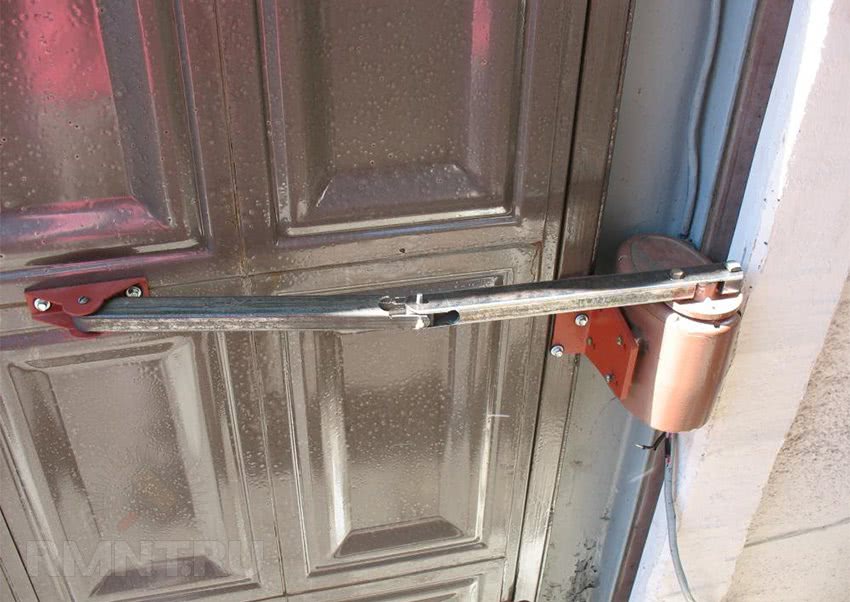

Для распашных ворот подходит как линейная, так и рычажная автоматика. Первый вариант представляет собой два электрических привода с червячным редуктором или гидравлическим механизмом внутри. В некоторых случаях монтаж линейной автоматики невозможен, и поэтому на воротах устанавливают рычажный привод — массивную и прочную конструкцию, требующую глубокой посадки створок. Автоматика рычажного типа — прекрасное решение для распашных ворот, составленных из полотен шириной до 5 метров.

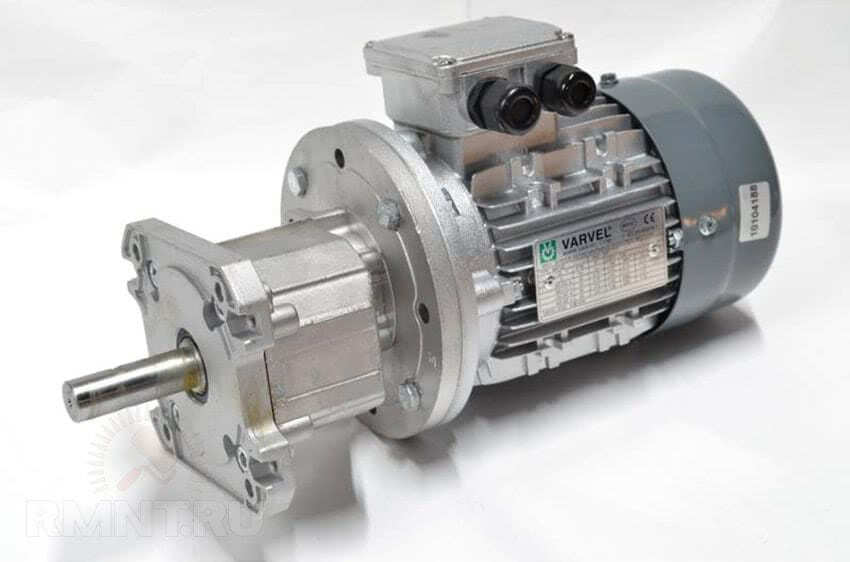

Приводы, предназначенные для откатных ворот, одинаковы: состоят из механизма с ведущей шестернёй и зубчатой рейки, фиксируемой на полотне. Мотор такой автоматики приводит рейку в движение и тем самым изменяет положение ворот. Он запускается нажатием необходимых кнопок на пульте управления, который находится сбоку дверной конструкции.

Установка привода

Распашные ворота будут открываться автоматически, если сделать следующее:

Приварить к опорным столбам специальные монтажные пластины.
Открыв створки ворот на 90 градусов и отмерив между центрами пластин 91 см, прикрепить к створкам кронштейн (при помощи сварки).
Разблокировать приводы, используя специальный пластиковый ключ, и привести их в ручной рабочий режим.
Смазать втулки и установить кронштейны для крепления механизмов автоматики.
Проверить, плавно ли ворота открываются.
Прикрепить к стене внутри помещения блок управления приводами, применяя для этого обычные дюбели.

Схема разводки проводов для подключения автоматики

Настройка автоматики

Чтобы автоматика заработала, нужно подключить её согласно схеме, прилагаемой к приводам. Обычно настройка механизма открывания створок ворот сводится к следующему:

На двигатель надевают специальную крышку из пластика, прикручивая защитное покрытие обычной отвёрткой.
В разъём красного цвета монтируют плату, при этом переключатель «1» ставят в положение «выключено», а переключатель «2» – в положение «включено».
Провода подсоединяют к красным разъёмам, фиксируя проволочные перемычки между нужными контактами.
К автоматике подключают считыватель кода брелоков.
Проверяют работу приводов.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

веса, ширины, парусности створок при действии ветра;
направления, в котором будет происходить открывание воротных частей;
выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

«2-1», если нет необходимости в нажатии клавиши «Стоп»;
«2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Монтаж

Распашные ворота с электроприводом с автоматическим открыванием обычно представляют собой системы с батарейным питанием с низким напряжением, и они являются безопасными и доступными вариантами для большинства домов. Трансформатор часто поддерживает заряд, но в некоторых случаях используются солнечные батареи.

Для пользователей важно прочитать инструкции по эксплуатации, прилагаемые к системе открывания ворот. Они предоставляют конкретные руководства о том, какой тип батареи или солнечной панели требуется для каждой установки

В большинстве случаев не требуется никаких электриков или профессиональных сварщиков в процессе монтажа оператора распашных ворот. С правильными инструментами и указаниями покупатель может установить самостоятельно комплект всего за несколько часов.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Особенности выбора

Выбирая механизм открытия ворот распашных, приходится учитывать немало важных факторов. Без этого вы либо просто не сможете установить его, либо он раньше времени выйдет из строя. Основные критерии выбора следующие:

вес створки;
конструкция створок, их парусность, зависящая от степени заполнения (на глухие ворота ветер воздействует с максимальной силой);
направление открытия распашных ворот с электроприводом – наружу или внутрь;
мощность механизма, допустимая нагрузка;
температурный диапазон работы, устойчивость к морозам;
расстояние от столба до створки (для линейных механизмов);
габариты конструкции, их влияние на размер открытого проема;
возможность управления воротами вручную при отключении электроэнергии;
возможность монтажа на имеющиеся опоры.

Для монтажа оборудования потребовалось вырезать часть кирпичной кладки столбовИсточник otkatnie-vorota.com

Стоимость оборудования и его марка тоже имеют значение. Лучше приобрести качественный линейный механизм, чем самый недорогой рычажный, несмотря на то, что последний считается более надежным.

Основные правила ухода за механизмом ворот

Если на распашных воротах с автоматической системой являются чувствительными к разнообразным преградам, поэтому при наличии посторонних элементов нарушается работа ворот. Во избежание неприятностей рекомендуется регулярно проводить систематические осмотры и диагностики.

Рекомендуется регулярно проводить очистку и смазку автоматических элементов. Это обеспечит снижение нагрузки на распашные ворота, и исключить возможность стирания компонентов системы.

Распашные ворота с автоматикой характеризуются удобствами в эксплуатации. Несмотря на сложный механизм, соорудить его можно своими руками.

Уважаемые друзья, одно из направлений моей деятельности это инвестирование с международной компанией TRUST INVESTING, минимальный сумма для участия составляет 15$, ориентировочная доходность 20% в месяц, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику), плюс моё сопровождение на всём пути.

После регистрации добавляем в закрытый чат вTelegram: TRUST INVESTING RUSSIA

Источник : https://postroimka-dom.ru/zabory-i-vorota/raspashnye-s-jelektroprivodom-svoimi-rukami.html

Иван Миров

Главный редактор , masterkin.ru

Об авторе

Об авторе

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Тестирование агрегата

Перед установкой и выбором конкретной модели привода необходимо изучить следующие вопросы:

Размер и вес ворот.
Сколько силы требуется, чтобы сдвинуть полотно.
Как часто механизмы будут работать.
Экологические факторы, такие как воздействие ветра.

Эти факторы также будут влиять на выбор подходящих воротных двигателей, которые не будут подвергаться нагрузке при использовании.

Другие важные соображения включают в себя:

Близость (как ворота открываются и закрываются) для движения и пешеходов, а также транспортных средств и людей, проходящих через открытые конструкции.
Изменение уровня земли на пути движущихся полотен.
Дренаж для подземных систем.
Потенциальные точки, которые могут нанести травмы или повреждения.
Ручная система запуска для автоматических ворот.

Перед установкой двигателей проверяется геометрия системы, чтобы обеспечить плавное и беспрепятственное движение устройства. Распашные ворота должны свободно перемещаться на своих петлях. Не должно быть зазоров или наоборот сильного трения.

Безопасность ворот может включать в себя комбинацию физической защиты, фотоэлементов, ударных кромок, электродвигателей с обнаружением препятствий, вывесок, объясняющих безопасную эксплуатацию конструкции, и систем ручного разблокирования.

Все электрические конструкции должны иметь ручную систему активации. Это позволяет отсоединять ворота от моторов. Затем они могут быть перемещены вручную в случае сбоя питания, поломки или в чрезвычайной ситуации.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Фото

На фотографиях вы сможете наглядно увидеть варианты изготовления автоматических ворот:

Дизайн секционных ворот

Деревянные распашные ворота

Откатные ворота

Откатные ворота из металопрофиля

Откатные ворота из поликарбоната

Откатные ворота металлические

Откатные ворота с калиткой

Пластиковые секционные ворота

Подъемные автоматические ворота

Подъемные ворота автоматические

Подъемные ворота гаражные

Подъемные ворота из металла

Подъемные ворота из профнастила

Распашные ворота из металлопрофиля

Распашные ворота металлические

Распашные ворота наружу

Распашные ворота внутреннего открывания

Секционные ворота на даче

Секционные ворота с окошками

Широкие секционные ворота

Двигатель конструкции

Рассматривая вопрос о том, как сделать автоматические распашные ворота своими руками, стоит поговорить о двигателях. Они играю основную роль во всей системе. Как раздвижные, так и консольные ворота имеют зубчатую рейку, установленную вдоль их внутренней поверхности. В двигателях затвора используется зубчатая шестерня, установленная на выходном валу мотора, который входит в зацепление со стойкой на конструкции.

При работе двигателей вращается шестерня, которая открывает или закрывает ворота в зависимости от направления работы мотора.

Распашные ворота используют двигатели, закрепленные на статических опорах, столбах или в земле. У них есть рейка, которая соединяет их с полотнами. Мотор перемещает конструкцию, которая толкает или тянет объект в нужную сторону.

Поскольку ворота фактически являются рычагом, для перемещения требуется меньшее усилие, если рычаг установлен на полотнах дальше от петель. Если поручень привода прикрепляется к конструкциям ближе к точке поворота (шарниры), для перемещения требуется большее усилие.

В отличие от двигателей с раздвижными конструкциями, принципы работы мотора с распашными воротами различны. Ниже перечислены различные типы двигателей для таких моделей полотен, принципы их работы, их сильные и слабые стороны.

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.

Как сделать автоматические ворота своими руками

Выбор подходящей конструкции

Рекомендации по монтажу электропривода

Подготовка ворот и мест крепления
