Механизм для распашных ворот: виды и особенности автоматики

Особенности монтажа автоматики своими руками

В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.

Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.

Подготовка створок

Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).

Подготовка мест крепления приводов

Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.

Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.

Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.

Электропроводка

Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.

Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.

Электроника

Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.

Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!

Автоматические ворота и привод своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

фотоэлементы – 1 уп.;

блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать

Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки. При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод

По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

  • Опорная коробка.
  • Рулонное полотно.
  • Направляющие.
  • Петли.
  • Валы.
  • Регулирующие баланс пружинные системы.
  • Подвесы.
  • Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

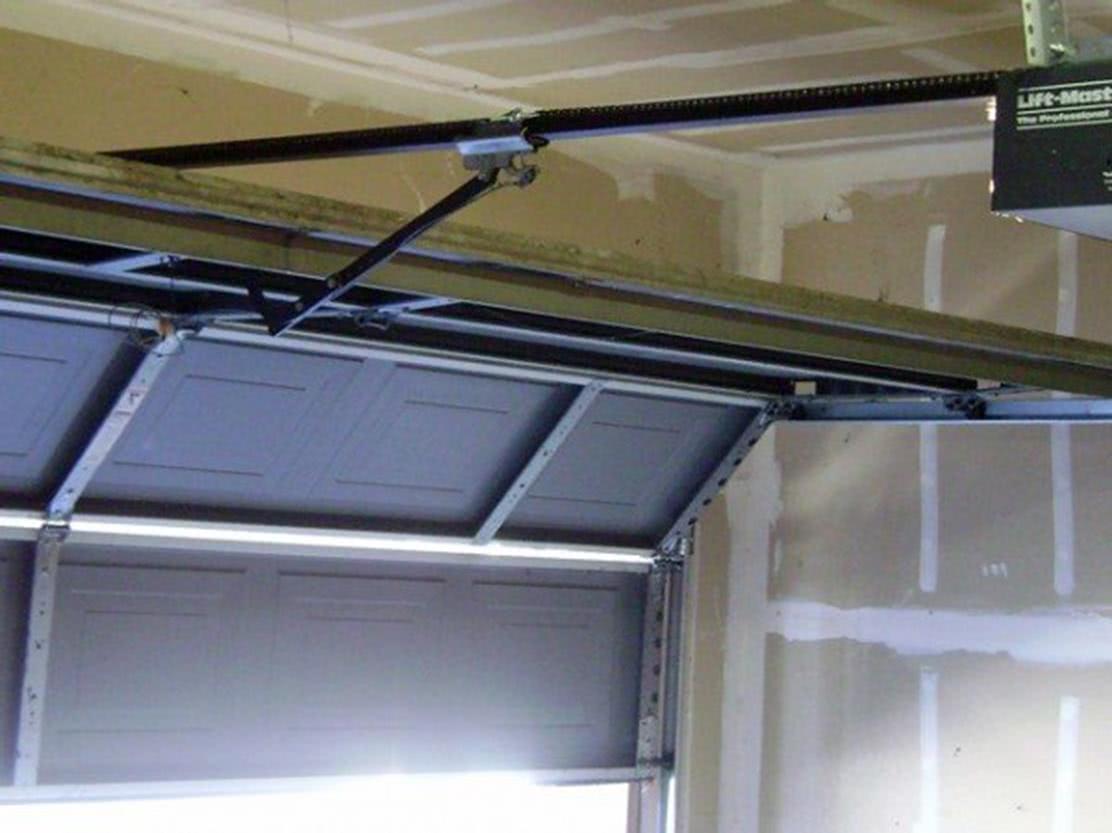

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

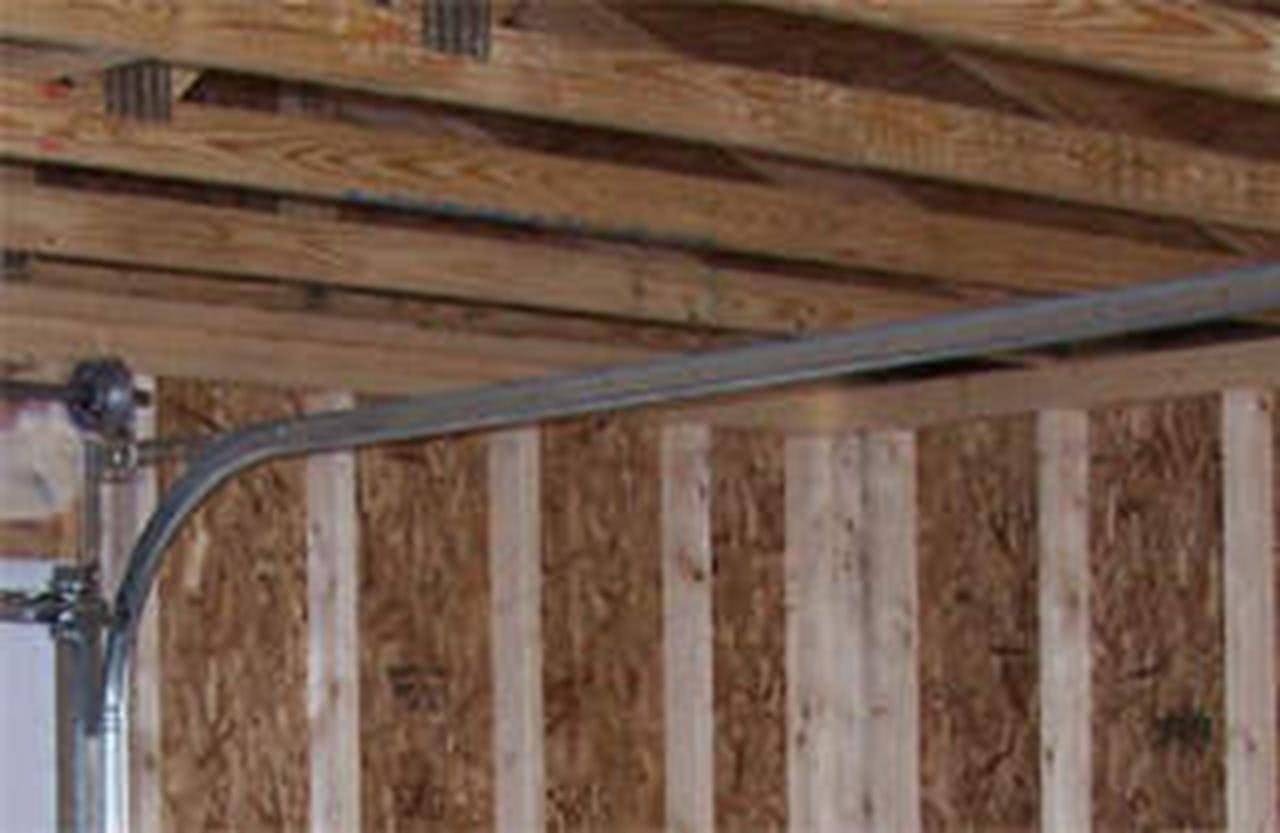

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

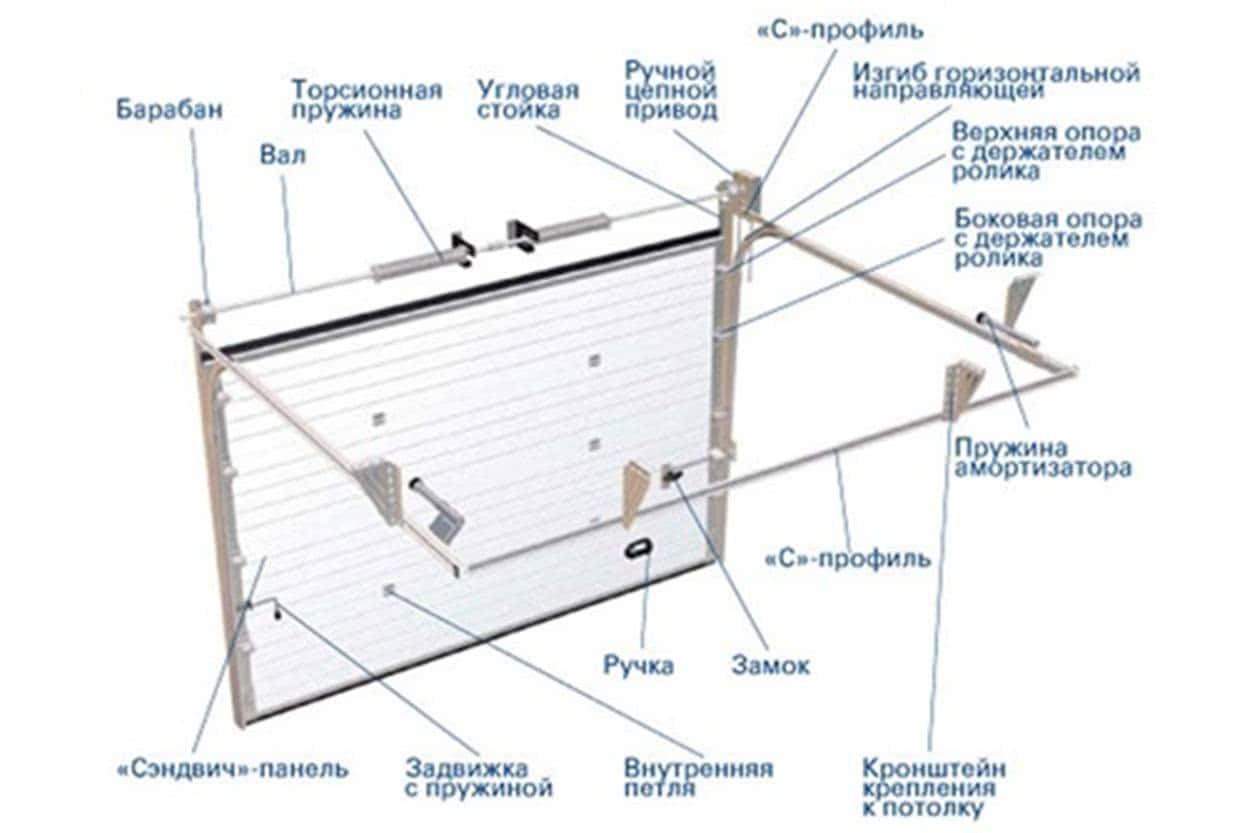

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

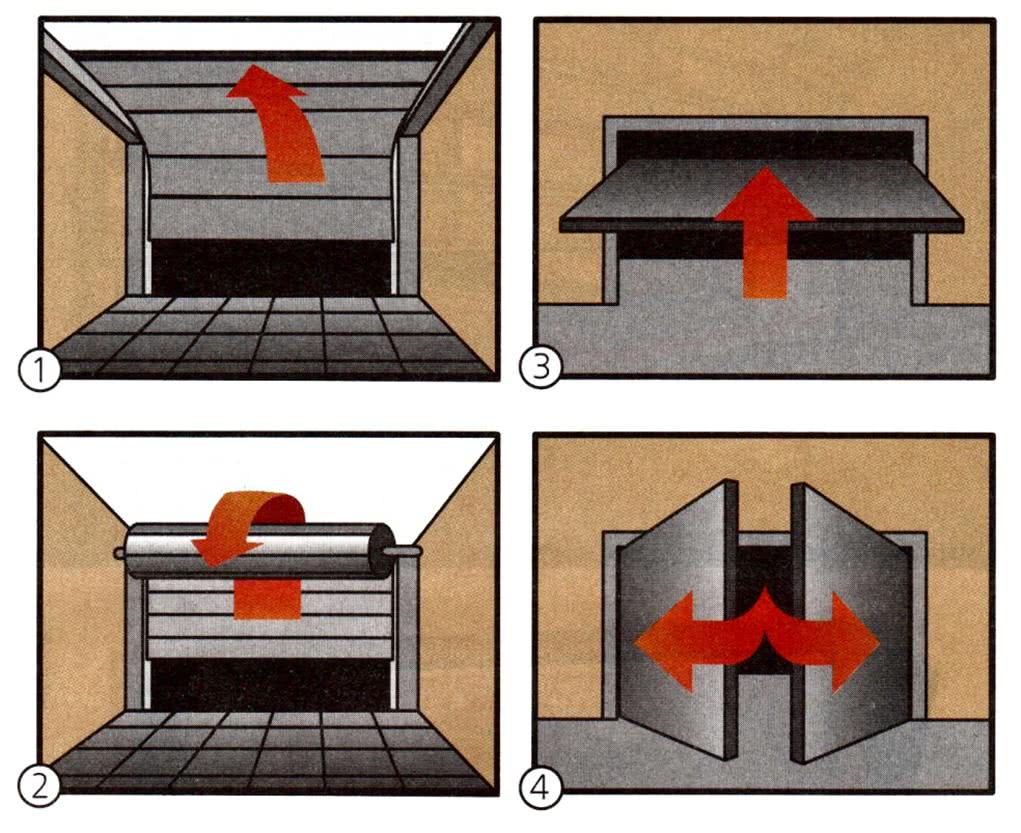

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

  • Распахивающиеся (4).
  • Из сэндвич-панелей (секции, 1).
  • С подъемно-поворотным механизмом (2).
  • Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

  • гаечные ключи (набор);
  • болгарка;
  • сварочный аппарат;
  • заклепочник;
  • рулетка;
  • чертилка из инструментальной стали;
  • строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

  • для внешнего каркаса параметры материала – 60х30х2;
  • для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

  1. длина направляющей с расчетом противовеса рамы – 6 м;
  2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
  3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
  4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

  • необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
  • горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

  • профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
  • труба для стоек, выбор параметров которой зависит от веса готовых ворот;
  • регулируемые или нерегулируемые петли для ворот;
  • механические или электромеханические замки;
  • обшивка;
  • автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

  • 2 стальных листа шириной 1,5 м и высотой 3 м;
  • для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Проблемы

Больше половины поломок касается механических частей. Если ставни заклинило вследствие преграды или с иных причин, механизм переводят на ручной режим, располагают створки в исходное положение, снова его включают.

Если ворота не срабатывают, проверяют питание, подсоединение кабелей, пробуют открыть с локального блока управления, а не посредством брелока.

Если потерян пульт, конструкцию открывают с помощью панели с кодовой клавиатурой (дорогие комплекты). Также можно отключить управляющий блок, разблокировать шестерню, открыть створки вручную. Если перегорели герконы и диоды (грозовой разряд, скачок питания), выход – замена.

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины

Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

Настройка процессов автоматизации управления воротами

Перед началом эксплуатации все элементы ворот необходимо настроить

Для прикрепления привода к опорам и полотнам используются кронштейны в виде буквы П. Они обеспечивают нужную степень подвижности системы. Для оси вращения подойдут каленые болтовые детали сечением 0,8-1 см. Не стоит ради экономии пользоваться оцинкованными крепежами китайского производства. В силу недостаточной твердости они быстрее изнашиваются, из-за чего система потеряет в надежности. Блок управления устанавливается вводами кабелей вниз, чтобы предотвратить попадание влаги.

Рычаг и электромотор монтируются в верхней части створок. Блок сначала крепится к столбовым опорам, а затем уже к частям полотна. Когда механизм будет установлен, ворота тестируют ручным открыванием и производят настройку концевых выключателей. Чтобы двигатель не сломался, система должна быть снабжена механизмом, выключающим сеть при нарастании тока

Важно также установить индикаторную лампочку, показывающую подачу напряжения. У смонтированной системы тестируются плавность открытия и закрытия

Мотор и редуктор нужно снабдить чехлами, защищающими от попадания воды.

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

  • вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
  • горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

  • накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
  • винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
  • ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
  • пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

  • пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
  • врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
  • кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

  1. Профильные трубы с сечением 60х30, 40х30 мм;
  2. Швеллер или профильная труба размерами 100х100 мм;
  3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
  4. Арматура диаметром 14 мм;
  5. Электроды;
  6. Кирпич;
  7. Раствор из цемента, песка и щебня.

Инструменты:

  1. Лопата;
  2. Сварочный аппарат;
  3. Болгарка;
  4. Уровень;
  5. Измерительный инструмент;
  6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

  • плоскогубцы;
  • изолента;
  • метр (или рулетка);
  • электродрель, но может пройти и ручная;
  • шуруповерт с разными насадками;
  • молоток.

Что предусмотреть?

Один из главных критериев, на которые нужно ориентироваться – безопасность эксплуатации. Следовательно, устройства на напряжение 220 В использовать нежелательно; только рассчитанные на его низкие значения (в пределах 12 – 36 В). Судя по отзывам тех, кто уже самостоятельно конструировал автоматику ворот и пользовался ею, один из приемлемых вариантов – механизм, управляющий положением спутниковой антенны.

Чтобы система работала исправно, и двигатель не «сгорел», следует продумать, как организовать его автоматическую остановку при крайних положениях выдвижной части или при возникновении какой-либо преграды в процессе открывания ворот. Значит, придется задействовать такие элементы схемы, как бесконтактные датчики (например, фото-) и концевые выключатели.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

  • при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
  • чем больше данный показатель, тем легче будет въезжать на территорию участка;
  • ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сеченийНа раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств.Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.Схема откатной автоматической конструкции практически ничем не отличается


Схема расположения элементов автоматических откатных воротВ данном случае будет необходим лишь один электромотор.
