Плюсы и минусы сдвижных ворот, их классификация, нюансы установки

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

  • Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
  • Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
  • Монтируют механизм;
  • Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
  • На зубчатой рейке устанавливают концевики;
  • Подсоединяют электричество;
  • Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Конструкции

Устройство привода подвесных ворот размещается в верхней части и там же крепятся роликовые тележки. Вызвано это конструктивной особенностью такой разновидности. Отсюда следует, что если потребуется отремонтировать механизм, то могут возникнуть определенные трудности. В частности, для регулировки четырехметровых створок потребуется автовышка. В большинстве случаев по этой причине такого типа разновидности откатных ворот не устанавливаются в частном секторе.

Выкатные ворота консольного типа чаще всего оснащаются приводом, роликовым блоком и направляющей в нижней части полотна. Довольно часто практикуется монтаж посредине и реже всего вверху. Зависит это от длины проема, монолитности опор и прочности фундамента. На расположение привода также может повлиять обустройство внутреннего двора и особенности металлического каркаса.

Выдвижные рельсовые ворота отличаются равномерным распределением веса полотна на опоры и на фундамент. Благодаря этому нагрузки на устройство сведены к нулю, а значит, привод можно располагать в любой части ворот. Зачастую его размещают либо посредине, либо вверху. В нижней части монтируется роликовое основание и направляющий рельс.

Отдельно хотелось бы подчеркнуть, что расположение привода будет зависеть от интенсивности нагрузки. Если полотно открывается редко, тогда для него необходимо устанавливать маломощные устройства, в противном случае потребуется покупка мощных, а, соответственно, и дорогих изделий.

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

  • Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
  • Для веса 500-600 кг — подходящая мощность 350-400 Вт.
  • Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

  • привод;
  • фотоэлементы на выезд;
  • фотоэлементы на въезд;
  • сигнальная лампа;
  • антенна радиоуправления;
  • ключ-кнопка;
  • рейка;
  • пластины концевых выключателей;
  • пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

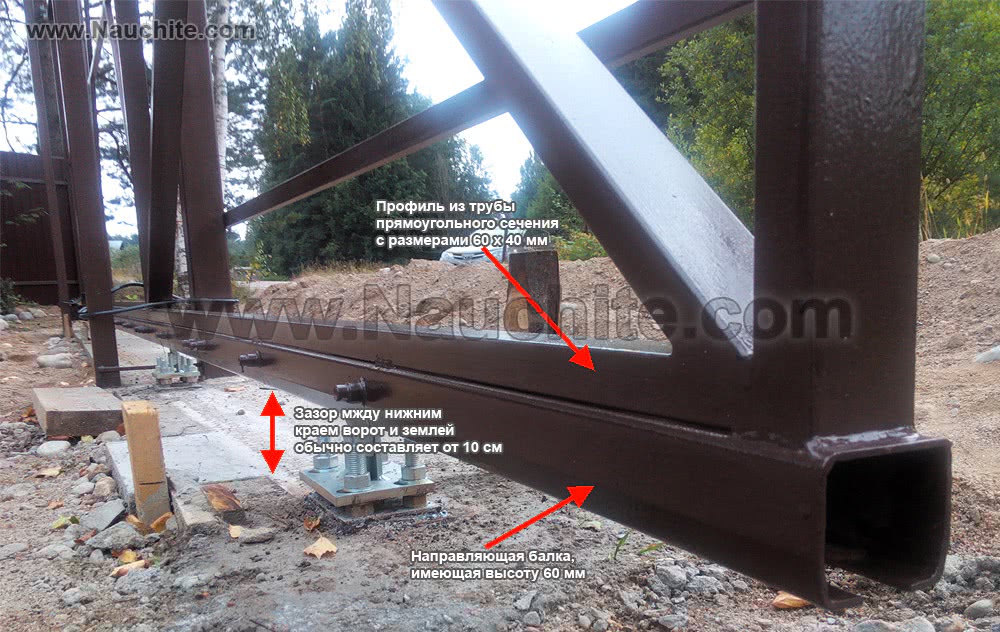

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

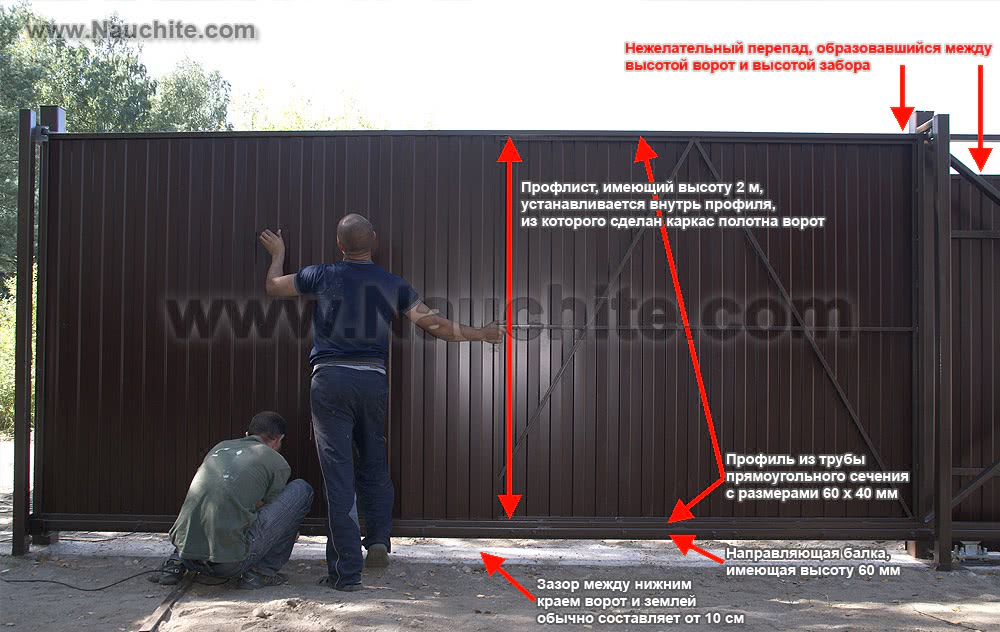

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

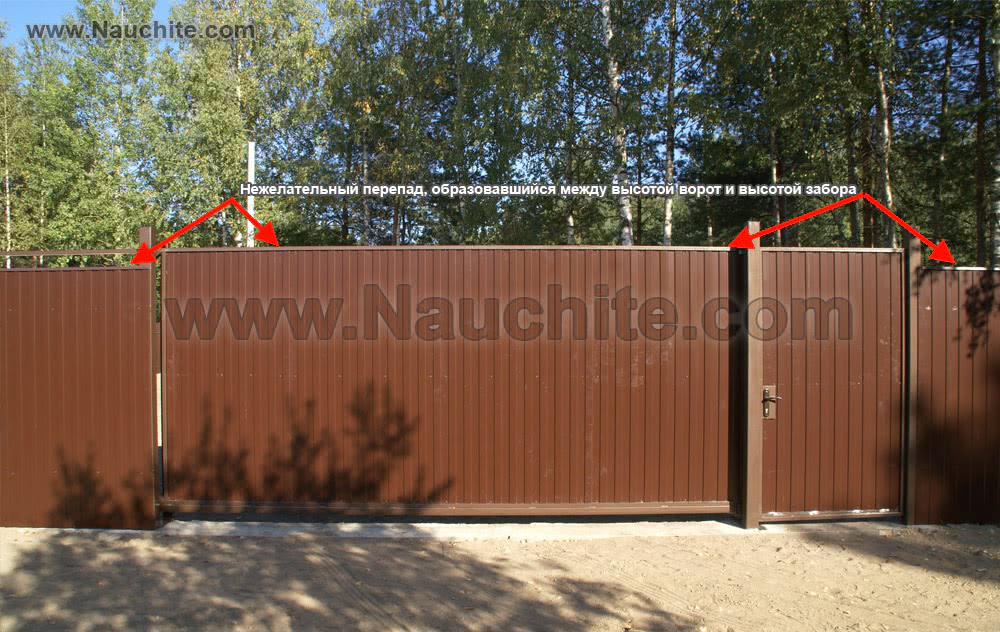

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Фото раздвижных ворот

Также рекомендуем просмотреть:

  • Привод для ворот
  • Ворота с калиткой
  • Чертеж ворот
  • Кованые калитки
  • Забор из штакетника
  • Красивые заборы
  • Гаражные ворота
  • Заборы для дачи
  • Забор из профнастила
  • Зеленый забор
  • Забор для дома
  • Установка забора
  • Калитка из профнастила
  • Ворота из профнастила
  • Ворота своими руками
  • Забор своими руками
  • Металлические ворота
  • Забор из сетки рабицы
  • Столбы для забора
  • Сварной забор
  • Кованые заборы
  • Замок на калитку
  • Рулонные ворота
  • Откатные ворота
  • Декоративный забор
  • Высота забора
  • Калитки своими руками
  • Кирпичный забор
  • Автоматические ворота
  • Бетонный забор
  • Забор из камня
  • Кованые ворота
  • Деревянный забор
  • Распашные ворота
  • Как сделать забор

Конструкция

Рассмотрим подробнее конструктивные особенности данного вида ворот.

Основой полотна консольных сдвижных ворот является несущая балка. Она представляет собой прокатный П-образный профиль, толщиной от 3 мм. Нижние грани должны быть параллельны земле для большей защиты, но между ними необходим зазор.

На эту балку монтируется все полотно ворот, включая противовес, поэтому подбирать габариты и толщину металла следует внимательно.

На фундамент устанавливается основание, обычно состоящее из швеллера с приваренными к нему болтами. На эти болты, впоследствии, становятся роликовые опоры, имеющие регулировку по высоте.

Размер роликовых опор должен соотноситься с размером используемой балки, а шаг между опорами выбирается исходя из ширины перекрываемого проема. Ролики откатных ворот необходимо периодически чистить от загрязнений и смазывать для плавной работы и отсутствия скрипов.

На торцы балки устанавливается крышка (на заднюю сторону) и поддерживающий ролик (спереди). Они служат для предотвращения съезда балки с роликовых опор, а поддерживающий ролик позволяет плавно заводить полотно в нижний ловитель, избегая ударов и повреждений.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

  • рельсовыми;
  • подвесными;
  • консольными.

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
большая парусность;
механизм непросто взломать;
простота чертежа и возведения;
легко изготавливаются самостоятельно;
подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

  • При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
  • Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
  • Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Видео: виды откатных ворот

Конструкция

Рассмотрим подробнее конструктивные особенности данного вида ворот.

Основой полотна консольных сдвижных ворот является несущая балка. Она представляет собой прокатный П-образный профиль, толщиной от 3 мм. Нижние грани должны быть параллельны земле для большей защиты, но между ними необходим зазор.

На эту балку монтируется все полотно ворот, включая противовес, поэтому подбирать габариты и толщину металла следует внимательно.

На фундамент устанавливается основание, обычно состоящее из швеллера с приваренными к нему болтами. На эти болты, впоследствии, становятся роликовые опоры, имеющие регулировку по высоте.

Размер роликовых опор должен соотноситься с размером используемой балки, а шаг между опорами выбирается исходя из ширины перекрываемого проема. Ролики откатных ворот необходимо периодически чистить от загрязнений и смазывать для плавной работы и отсутствия скрипов.

На торцы балки устанавливается крышка (на заднюю сторону) и поддерживающий ролик (спереди). Они служат для предотвращения съезда балки с роликовых опор, а поддерживающий ролик позволяет плавно заводить полотно в нижний ловитель, избегая ударов и повреждений.

Фото чертежей ворот

Также рекомендуем просмотреть:

  • Привод для ворот
  • Ворота с калиткой
  • Кованые калитки
  • Забор из штакетника
  • Красивые заборы
  • Гаражные ворота
  • Заборы для дачи
  • Забор из профнастила
  • Зеленый забор
  • Забор для дома
  • Установка забора
  • Калитка из профнастила
  • Ворота из профнастила
  • Раздвижные ворота
  • Ворота своими руками
  • Забор своими руками
  • Металлические ворота
  • Забор из сетки рабицы
  • Столбы для забора
  • Сварной забор
  • Кованые заборы
  • Замок на калитку
  • Рулонные ворота
  • Откатные ворота
  • Декоративный забор
  • Высота забора
  • Калитки своими руками
  • Кирпичный забор
  • Автоматические ворота
  • Бетонный забор
  • Забор из камня
  • Кованые ворота
  • Деревянный забор
  • Распашные ворота
  • Как сделать забор

Фиксирование концевого ролика и заглушек

На окончание передней части направляющего бруса фиксируют конечный ролик и накрывают торцевой срез пробкой. Его прикрепляют и фиксируют болтовым соединением, а с другой стороны балки устанавливают пробку или такое же устройство.

Последний ролик необходим для того, чтобы накатываться на нижний улавливатель, зафиксированный на упорном брусе ворот, при этом груз на роликовые опоры уменьшается. Заглушки необходимы, чтобы предотвратить возможность проникновения во внутренне пространство бруса снега, грязи и сора, что, в свою очередь, помогает хорошей и долгой работе роликовых кареток.

Выбор материалов

Тележки, или роликовые каретки переносят нагрузку от створки на фундамент. Благодаря этим элементам возможно передвижение профиля с рамой вдоль проема. Каждая каретка содержит по 8 роликов. Они могут изготавливаться как из металла, так и из полимеров. Заводские каретки отличаются более высоким качеством, чем самодельные. Однако если правильно изготовить их своими руками, такие элементы способны служить длительное время.

Материалы, необходимые для создания каретки:

  • Для выполнения роликов следует найти подшипники генератора от жигулей. Их внутренний диаметр должен составлять 14-40 мм. Это условие необходимо соблюсти, чтобы подшипник непросто заходил в трубу, но и свободно по ней передвигался.
  • Оси кареток изготавливаются из шпилек М18. Их требуется разрезать на части необходимой длины.
  • Кроме того, нужно подготовить стальную пластину толщиной больше 8 мм. Из нее будет изготовлено основание каретки. Металл меньшей толщины лучше не использовать. В этом случае деталь не выдержит нагрузки от конструкции. При отсутствии в хозяйстве такой стали можно соединить несколько пластин друг с другом.

Изготавливается каретка довольно просто – сначала металлические пластины нужно разметить, а при помощи болгарки – обрезать лишние куски.

Далее выполняются такие действия:

  • Высверливаются отверстия для установки подшипников. В случае с тонким металлом пластины следует сварить вместе, а швы – тщательно зачистить.
  • Отверстия для крепления подшипников должны быть диаметром, совпадающим с диаметром оси – 18 мм. При сверлении металла для охлаждения используют масло.
  • Оси нужно примерить к отверстиям, а затем – обрезать до нужного размера.
  • После необходимо одеть шайбы на оси, потом – подшипники и хорошо зафиксировать их.
  • Подшипники нужно обязательно набить смазочным материалом. Для этого нужно подготовить металлические цилиндры со станками не меньше 5 мм. Если ворота увесистые, стоит подготовить детали с толщиной стенок от 1 см.

Необходимо подготовить два подшипника под диаметр цилиндра и установить их в него. По краям выполняется сварочный шов – чтобы исключить выпадение подшипников.

Внутрь подшипников следует поместить круглый прут и также приварить края. Кроме того, к пруту приваривают пластины в форме трапеций, которые впоследствии необходимо скрепить квадратом из металла. Теперь работу по созданию роликов можно считать завершенной.

Ошибки при установке

Если производить монтаж откатных ворот самостоятельно, то можно допустить различные ошибки и погрешности. Наиболее распространенными из них являются:

  • Неправильные подготовительные работы с основанием.
  • Неверно закрепленные комплектующие детали, а также недостаточная регулировка. Слабое крепление также нередко становится причиной различных неисправностей конструкции.
  • Неверно подобранный вес ворот под балку. Из-за этого вся конструкция может заметно провиснуть, причем на это уйдет очень мало времени.
  • Если получившаяся конструкция стала издавать неприятные скрипы или хруст, то это говорит о том, что в подшипниках есть песок и его необходимо оттуда убрать. Также причиной посторонних шумов может служить неправильное (слишком маленькое) расстояние между опорами.

  • Если на местах сварки просматриваются подозрительные подтеки, то это должно указать на неправильную технологию покраски материала. Основание обязательно нужно обезжирить, тщательно очистить и покрыть грунтовкой. Только после всех перечисленных действий можно приступать к процессу покраски.
  • Чтобы столбы не скосились в одну сторону и не деформировались, нужно учитывать глубину промерзания грунта и массу получившегося фундамента. Его необходимо делать таким, чтобы он был в разы больше, чем сама нагрузка.
