Разновидности и особенности монтажа секционных ворот

Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

  1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
  2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
  3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
  4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
  5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

https://youtube.com/watch?v=IeC3yeqeM58

Выбор привода

По конструкции делятся на два типа.

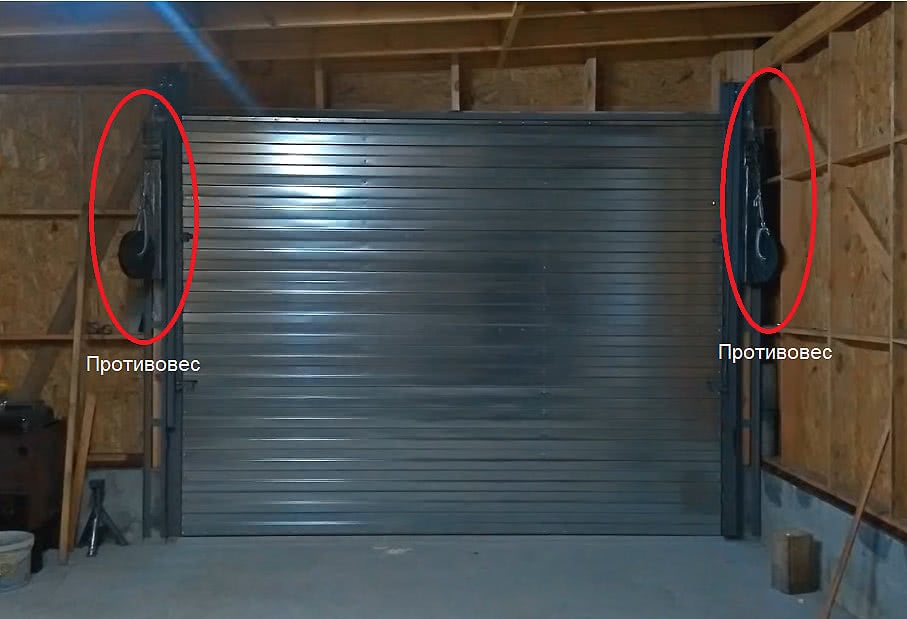

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

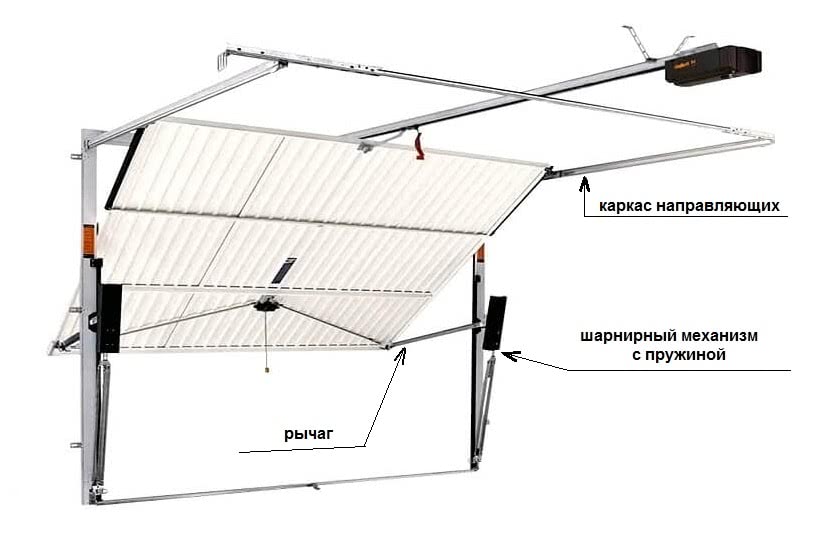

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

  • пружин;
  • роликов;
  • рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

  • Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
  • Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
  • Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
  • Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
  • Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
  • Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Советы при самостоятельном производстве

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

  • Каркас;
  • Проем;
  • Полотно;
  • Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Каркас подъемных ворот

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

  • Шарнирно-рычажная;
  • С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

  • Рулетка;
  • Строительный уровень;
  • Уголок;
  • Сварочный аппарат;
  • Болгарка;
  • Отвертки и гаечные ключи разных размеров;
  • Дрель;
  • Шуруповерт;
  • Электролобзик.

Из материалов может понадобиться следующее:

  • Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
  • Уголки 40х40х4;
  • Швеллер 40х80;
  • Стальной прут 8мм;
  • Две пружины с диаметром 30мм;
  • Саморезы;
  • Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Чертеж подъемно-поворотных ворот

Алгоритм действий

  1. Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
  2. Заглубляем нижнюю часть коробки на глубину в 20мм.
  3. Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
  4. Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
  5. На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
  6. В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
  7. Устанавливаем ролики на полотне в направляющие.
  8. Фиксируем полотно в коробке.
  9. Вырезаем калитку.
  10. Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет использование штор.

Снятие замеров

Чтобы приобрести подходящую конструкцию, следует, прежде всего, сделать правильные замеры:

  • высоты и ширины проема (берутся максимальные значения);
  • величины от верхней части проема (притолоки) до потолка: эти измерения помогут в дальнейшем определиться, с каким типом установки нужно выбирать ворота;
  • глубины помещения, то есть расстояния между передней и задней стеной;
  • величины от проема до левой стены;
  • расстояния от правой стены до проема.

Важно! Чтобы обеспечить максимальную точность показателей, рекомендуется производить замеры минимум в трех точках. В случае, если перекосы или неточности в параллельных замерах составляют более чем 5 мм, необходимо произвести выравнивание стен

В случае, если перекосы или неточности в параллельных замерах составляют более чем 5 мм, необходимо произвести выравнивание стен

Также важно следить за тем, чтобы перепад уровня пола по всей ширине проема не превышал показателя в 10 мм

Для осуществления контрольно-измерительных работ понадобятся рулетка, уровень и карандаш. Следует помнить, что секционное полотно нужно монтировать в проем правильной геометрической формы, с высотой притолоки не меньше 300 мм и величиной боковых простенков не менее 250 мм.

Подготовка к монтажу секционных ворот

Особое внимание необходимо при установке направляющих Установка секционных ворот своими руками начинается с подготовки. Пошаговая инструкция включает следующие действия

  1. Отделывают стены и потолок, если это не было сделано. Чаще всего их оштукатуривают, так как этот материал позволяет выровнять поверхности.
  2. Проверяют плоскость стен относительно друг друга. Каркас можно монтировать на кривые поверхности, однако это требует специального крепежа и делает всю конструкцию ненадежной.
  3. Простенок и притолоку заделывают металлическим уголком.

Если подъемные ворота устанавливают в готовом гараже, заменяя распашные створки, в подготовительные работы включают и другие мероприятия. Нужно переместить потолочные светильники, позаботиться об электропроводке, убрать тепловую пушку, если таким образом гараж отапливается.

Работы по регулировке

Чтобы ворота правильно функционировали, придется заранее отрегулировать натяжение тросов. Регулировочные работы проводятся в такой последовательности:

  • Фиксация кронштейнов, установленных в нижней части ворот.
  • Закрепление шпонки на полотне.
  • Ставим ручку вала и поворачиваем ее, пока тросы не перестанут провисать. Для обеспечения оптимального уровня натяжения достаточно провернуть вал 2-3 раза.

После выполнения перечисленных действий тросы хорошо натянутся, и вороты будут правильно работать. Работы по регулировке тросов необходимо периодически повторять, так как со временем их натяжение может ослабнуть.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

  • Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
  • Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
  • Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
  • Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
  • Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
  • Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Строим поворотную конструкцию: чертежи и эскизы

Облегчить задачу составления схемы могут готовые проекты, в которые можно внести несущественные изменения. Чтобы составить чертёж, первым делом надо определить ширину и высоту. Ориентироваться нужно на размеры автомобиля. При его въезде с каждой стороны должно оставаться примерно по 30 см. Максимальная ширина конструкции — 5 м. Оптимальная ширина — 2,5–3 м.

Расстояние от перпендикулярной стенки до рамы ворот должно быть минимум 80 см. Высота также определяется размерами автомобиля. Чаще всего изготавливается конструкция высотой 2–2,2 м.

На схеме рекомендуется указать все размеры конструкции и используемых деталей. Конструкция должна быть на 10 см больше длины проёма. Это позволит исключить образование зазоров. Каркас может быть изготовлен из стали или дерева. Его размеры зависят от габаритов проёма.

Пример чертежа подъёмно-поворотных ворот с обозначением размеров конструкции

Если на данном этапе возникают трудности, рекомендуется обратиться к специалисту или использовать готовый проект.

Конструкция может быть двух типов:

  1. Классическая. В данном случае используются направляющие горизонтальные планки. Полотно будет втягиваться в гаражное помещение и скользить по данным деталям. Недостатком механизма является то, что от скольжения будет издаваться шум. Помимо того, направляющие планки могут мешать работать в закрытом помещении.
  2. Z-система без направляющих реек. К достоинствам можно отнести простоту монтажа и бесшумную работу. Недостаток заключается в том, что самостоятельно сложно задать кривую, по которой передвигаются ворота.

Выбирать нужно исходя из личных предпочтений. При составлении чертежа нужно замерить проём и нанести его на лист бумаги.

На чертеже нужно обозначить, каким образом будут открываться ворота и сколько это займет места

Важно продумать, как будет двигаться полотно, сколько места ему потребуется, насколько оно будет выходить за границы гаражного помещения

Советы по выбору материала

Для изготовления рамы следует использовать железный уголок 65 мм. Также будут необходимы уголки 40 мм и 35 мм. Для каркаса и створок подходит металлопрофиль 50 мм. Детали нужно будет обшить листовым металлом. Рекомендуемая толщина — 3 мм. Наружные петли должны быть усиленными.

В качестве термоизоляции лучше всего использовать пенопласт. Внешняя отделка может быть произведена с помощью пластиковых или деревянных панелей, металлических листов или профнастила. Если планируется использовать металлические листы, то их нужно защитить специальным покрытием.

Оптимальный диаметр пружины — 30 мм. Чтобы гараж имел более эстетичный внешний вид, полотно покрывается декоративными планками из дерева или пластика.

Материалы и инструменты

Понадобится подготовить такие элементы:

  • швеллер 40х80 мм;
  • металлический уголок толщиной 4 мм;
  • 2 бруса из дерева сечением 100х100 мм и 80х120 мм или металлический профиль;
  • стальной прут диаметром 8 мм;
  • пружины диаметром 30 мм;
  • 2 подвижных кронштейна;
  • самонарезающие винты;
  • анкерные болты;
  • трос или цепь;
  • пенопласт;
  • материал для обшивки (металлические листы или профнастил);
  • ролики.

Список необходимых инструментов:

  • сварочное устройство;
  • машинка для шлифования;
  • электрический лобзик;
  • электродрель;
  • шуруповёрт;
  • молоток;
  • отвёртки;
  • строительный уровень;
  • рулетка;
  • маркер;
  • гаечные ключи.

Расчёт материалов производится с учётом данных, которые представлены на чертеже.

Данные для расчёта необходимого количества материалов

Необходимо ориентироваться на размеры конструкции. Ширина профиля определяется шириной полотна.

Преимущества автоматического управления

Дистанционное управление электроприводом делает доступным проезд в гараж без остановки машины. Стандартный радиус работы пульта ДУ обычно превышает сто метров. Датчики реагируют на любое препятствие, позволяя осуществлять остановку или обратное движение секционного полотна

Это очень важно для всех, но особенно, оценят такую функцию те, у кого в доме есть маленькие дети или домашние животные

Такого рода устройства гарантируют невозможность попадания в помещение посторонних людей. Наличие электроники позволяет не использовать другие запорные устройства. Однако на случай неожиданного отключения света, такие ворота оснащаются системой запасной разблокировки замков. Подобные охранные блоки могут объединять в себе общую охранную сигнализацию всей территории и дома.

Секционные подъёмные ворота постоянно совершенствуются, а популярность их растёт.

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

  • секционные ворота;
  • откатные;
  • складные;
  • гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

  • экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
  • конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
  • отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

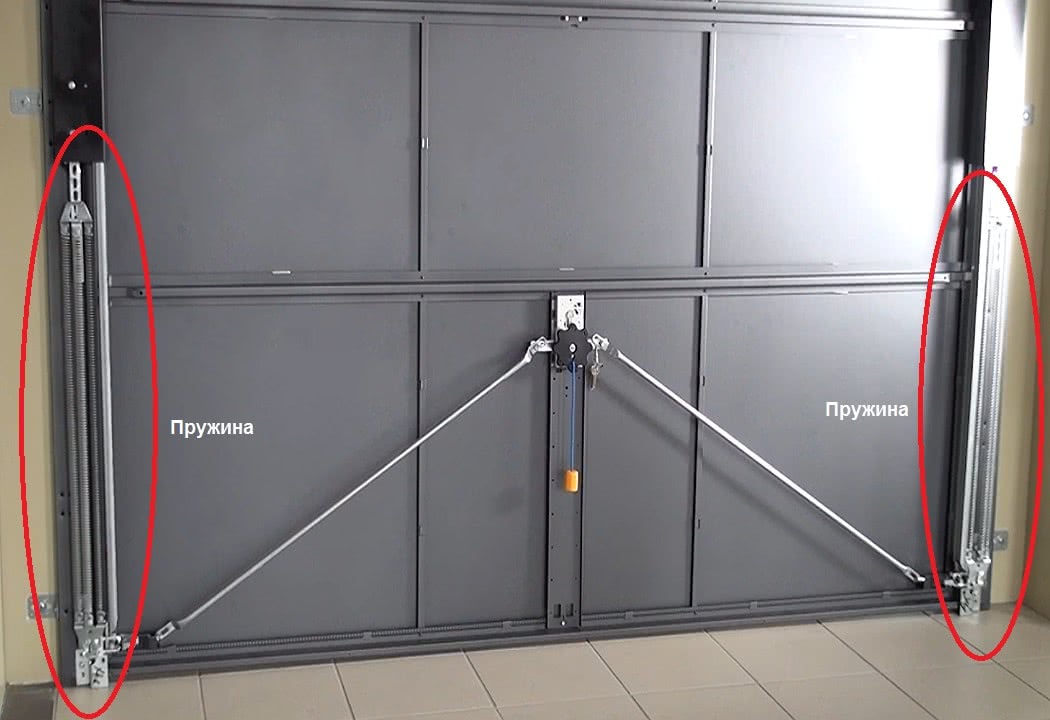

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Виды гаражных ворот

Современный рынок имеет в наличие четыре вида гаражных ворот оснащенных современной автоматикой. Выбор здесь обычно зависит от финансовых возможностей владельца гаража.

Актуальным вариантом считаются ворота секционного типа. Их преимущество компактность. Все потому, что не требуется наличие дополнительного пространства при эксплуатации. При этом их легко утеплить с помощью сэндвич панелей.

Секционные ворота с внутренней стороны гаража

Рольворота

Данный тип гаражных ворот весьма удобен. Они не требуют много пространства снаружи и внутри постройки. Само полотно ворот работает за счет наматывания его на вал в потолочном пространстве.

Рольворота

Подъемно — поворотные ворота

Тип этих ворот представляет собой простую и надежную конструкцию. Все потому, что ворота состоят из стального листа. При работе они подымаются, уходя в область потолка. Поэтому имеется небольшой недостаток, им требуется наличие определенного пространства. Кроме того, по своей стоимости они очень дорогие.

Подъемно — поворотные ворота

Распашные двухстворчатые ворота

Данный тип представляет собой обычный и доступный вариант гаражных ворот. При этом их легко самостоятельно изготовить и установить. Правда, есть минус, требуется наличие большого свободного пространства. Кроме того, затрачивается много сил на их теплоизоляцию и герметизацию.
