Закрытая беседка с мангалом (48 фото): теплая зимняя конструкция, утепленный вариант строения крытого типа с печкой, каркасная беседка

Оглавление

Беседка с барбекю и мангалом своими руками

В зависимости с выбранным проектом, стоит выбрать и фундамент. Он может быть:

ленточным;
столбчатый;
свайным;
основательным – с бетонированием.

Варианты фундаментов

Но чаще выбираются более облегченные варианты или многослойный фундамент на ровном, чуть возвышенном месте. Также распространен и столбчатый вид, когда вбиваются в грунт столбы и фиксируются путем бетонирования. К примеру, мы выбрали многослойный фундамент и деревянную беседку открытого типа размером 2 на 3 метра. Тогда под фундамент надо выделить площадь не менее 7 квадратных метров. Если мангал 2х1 метр, то под него выделяется площадь 2 квадратных метра. Общая площадь зоны отдыха должна быть не менее 10-ти квадратных метров.

Создаём чертёж

Чертежи и проекты беседки с мангалом могут иметь самый разнообразный вид, но самыми важными всегда остаются следующие моменты:

Правильная реализация дымоотвода. Разъедающий глаза и провоцирующий кашель дым наверняка испортит весь отдых.

Правильный дымоход, установленный над мангалом

Расположение стола в беседке. Во-первых, это вполне может быть самый габаритный объект в беседке. Во-вторых, это вспомогательный элемент для готовки. В-третьих, именно здесь будет проходить и застолье.

Место сборки отдыхающих

Место хранения топливных материалов. Должно быть укрыто от возможного попадания влаги, близко расположено к самому мангалу и в то же время быть малозаметным и не мешать посетителям.

Элегантное решение для расположения дровницы

Источник воды, как того требует санитарная инструкция. Им может вполне стать уличный умывальник.

Умывальник с раковиной в беседке

Теперь рассмотрим, как создаются чертежи беседок с мангалом своими руками.

Каркас

Чертеж беседки с мангалом своими руками: каркас

Главным условием возведения каркаса является прочность. Выбор материала влияет и на конструкцию крыши, и на возможность использовать строение в зимний период.

Боковой чертёж с учётом размеров и расположения будущей крыши

Наилучшим вариантом будет использование оцинкованной профилированной трубы в качестве скелета беседки. Ребра жёсткости такого материала позволят выдержать на себе значительный вес. К тому же цена его доступна даже для ограниченного бюджета.

Образцы профилированной трубы

Можно строить сразу основательное здание из кирпича или бруса с прочным ленточным фундаментом. Выйдет дороже, но с лёгкостью будет использоваться круглый год.

Кирпичная беседка с мангалом своими руками с чертежами

На этапе планировки каркаса у вас есть прекрасная возможность распланировать положение дымохода, размещение стола, дровницы и рукомойника. Которые, как было уже ранее упомянуто, играют очень важную роль в дальнейшей функциональности объекта.

Примерно так могут выглядеть чертежи беседок с мангалом своими руками

Крыша

Подробная схема проведения кровельных работ

Крыша беседки – это нечто большее, чем верхняя часть здания, и выполняет следующие функции:

Защищает от выпадающих осадков. Наслаждайтесь чашечкой горячего чая во время проливного ливня.
Предохраняет от прямых солнечных лучей, предоставляя желанную прохладу в жаркий летний полдень.
Дополняет интерьер вашего садового участка. Множество дизайнерских решений может с помощью крыши превратить обычную беседку в произведение искусства и неотъемлемую часть окружающего пейзажа.

Приобщение с помощью кровельных работ к азиатскому стилю

На этом этапе также необходимо позаботиться о надёжном дымопроводе, чтобы газообразные продукты горения выходили за территорию постройки и не мешали её посетителям.

Чертежи беседки с мангалом из кирпича и правильно спроектированным дымоходом

Распространённые формы крыши:

Шатровая. Самая красивая и изысканная структура. Имеет сложную реализацию, но выглядит очень эстетично.

Необычная многогранная крыша

Куполообразная. Очень хорошо вписывается рядом среди деревьев, имеющих пышные кроны.

Беседка похожая на гриб

Односкатная. Самая дешёвая, но оставляющая одну сторону плохо защищённой от ветра и возможных осадков.

Вполне достаточно крыши с одним скатом

Двухскатная. Наиболее распространённая и оптимальная в сочетании цены и практичности кровля.

Зимняя беседка с надёжной двухскатной крышей

Помимо формы большое значение имеет и материал покрытия, который тоже следует отметить на чертеже. Так как от него зависят балки перекрытия.

Наиболее часто используются для кровли беседки с мангалом:

Поликарбонат. Дешёвый, устойчивый ко всем агрессивным воздействиям природы и лёгкий в установке материал. Имеет множество различных оттенков и применяется для конструкций любых форм.

Дешёвый и компактный проект из профильных труб и поликарбонатной крышей

Битумная черепица. Не требует усиленной стропильной системы и необычайно красива. Подходит также для любых форм, но стоит относительно дорого.

Элегантное строение с мягкой кровлей

Металлочерепица. Надёжный, доступный в цене материал, но подходит лишь для крыш, имеющих один или два ската.

Схема монтажа металлочерепицы

Достоинства беседки закрытого типа

Помимо очевидного преимущества — отличного отдыха за городом — можно отметить еще несколько:

не только в зимнее время, но и летом, во время сильного ветра или косого ливня, комфорт закрытого павильона приятнее продуваемого открытого навеса;
утепленный вариант может служить не только зоной для досуга, но и в качестве гостевого домика, в таком случае необходимо наличие софы или дивана;
наличие печки в закрытом домике позволит быстро его прогреть и сделать выезд на шашлыки приятным даже в лютые суровые морозные месяцы.

При выборе материала закрытого павильона и плана строительства важно учесть ландшафтный дизайн на участке, чтобы домик гармонично вписался в него

Красивые примеры готовых строений

Беседки можно украшать не только внутри, но и снаружи. Пышная вьющаяся зелень, горшки с цветами около крыльца могут стать отличным украшением.

На дополнительной полке над рабочим столом или раковиной можно разместить специи и кухонные принадлежности.

Главное требование к любой беседке с мангалом – на ней должно быть удобно готовить. И чтобы повар меньше времени и сил тратил на дополнительные передвижения, стоит выделить место под барбекю и уголок специально для хранения дров.

И чтобы повар не скучал во время приготовления мяса, за его спиной можно соорудить барную стойку.

Беседки из кирпича и дерева смотрится практично, эстетично и современно. К тому же такие постройки более устойчивы к перепадам температур и смене сезонов, а также более надежны и долговечны.

Уличное освещение снаружи беседки смотрится выразительно. Можно выбрать светодиодную ленту или гардину для украшения стен и кровли. А возле беседки хорошо разместить уличные светильники, которые заряжаются естественным солнечным светом и создают особое романтическое настроение в темное время суток.

Зеленые насаждения по периметру беседки смотрятся очень оригинально и стильно

Тем самым они выделяют и подчеркивают всю важность беседки

Чертеж и пошаговое руководство по изготовлению кирпичной печи

Все новое – хорошо забытое старое. Испокон веку на Руси славились русские печи, они были приспособлены для подогрева воды, приготовления разных яств: пирогов, печеных, жареных продуктов, копченостей – то есть мангал, барбекю, печка и казан в одном флаконе. Даже на шести сотках уместна будет красивая русская печь.

Печь из кирпича своими руками — чертежи

Итак, начинаем.

Для высокой печи потребуется сколотить «козла» или запастись лестницей.
Подготовить для кладки печи кирпич (главное условие качества – не подверженность высоким температурам), предварительно посчитав, сколько нужно по проекту.
Готовим толстые не менее 3 мм листы железа.
Инструменты: сито, мастерок, уровень, молоток, плоскогубцы, сосуд для раствора, зубило.
Если планируется мангал в стиле русской печи, то приобретаем: панель, уголки, задвижки, дверцы из металла.
Закладываем фундамент – для основательной печи лучше после выложенного слоями песка и гравия установить опалубку и залить бетоном, сверху провести герметизацию.
Сначала произведите полное строительство без раствора, чтобы понять технологию и избежать ошибок при основательной кладке.
Для надежности кладки стоит запастись рейками шириной 3-5 мм, кладутся между кирпичами и дают возможность хорошо схватиться раствору.
1-й ряд – сплошной.
Дальше – с учетом дверцы поддувала, места для золы и пр.
4-й — металлическая решетка.
6-й – закладка дымоходного канала.
С 8-го по 11-й – при кладке монтируются скрепы для барбекю, скобы для копчения, место для казана и так далее – в соответствии с проектом.
При наличии дымоходной трубы при кладке предусматриваем ее задвижку.
При необходимости монтажа отверстий подгоняем кирпичи при помощи специального прорезиненного молотка.
Стараемся делать ровную прямую конструкцию, для этого проверяем уровнем наше сооружение.

Особенности возведения беседки для дачи с мангалом: фото оригинальных конструкций

Чтобы сделать открытую или закрытую беседку с мангалом необходимо правильно подготовить чертежи. Подобная работа предполагает следующие этапы:

разметку площадки;
возведение фундамента, который зависит от веса постройки. Для зданий из дерева подойдет столбчатый вариант. Самый универсальный вариант – ленточный, а преимущество плитного основания в его практичности;
затем выполняется пол. Если грунт достаточно плотный, то насыпается гравий, а сверху укладываются доски или плитка

Для открытой конструкции важно установить сток для дождевой воды;
сооружение стен. При этом они могут быть решетчатыми, так как на них не распределяется вес от кровли

Но угловые опоры должны быть особенно надежными;
кровля часто используется коньковая или односкатная наклонная. В качестве материала применяется поликарбонат, металлочерепица и ондулин;
выполняется внешняя отделка. Детали из дерева пропитываются защитными маслами, а сверху специальным лаком. Конструкции из металла обрабатываются эмалями.

Отдельное внимание стоит уделить декорированию конструкции. При этом стоит продумать мебель, оформление текстилем, освещение, а также озеленение

Выход оформляется в виде красивой дорожки. При этом можно использовать камни или специальные фонари. Мебель стоит выбирать из влагоустойчивых материалов. Специальный гарнитур можно купить или сделать его из поддонов. Готовые изделия окрашиваются краской для внешнего использования.

Самая сложная часть – возведение печки

Для открытых беседок не стоит выбирать натуральный текстиль. Так как подушки, шторы или скатерти могут выцветать на солнце.

Монтаж проводки стоит поручить профессионалу. Главную лампу нужно разместить под крышей. Свес на кровле декорируйте красивой гирляндой.

Великолепная идея декорировать павильон вьющимися растениями. Это может быть декоративный виноград, вьющиеся розы или даже плющ.

Выбор беседки и места ее расположения зависит от многих факторов. Но основное это индивидуальные предпочтения и цена материалов.

Watch this video on YouTube

Предыдущая БеседкаПросто и красиво: фото беседки вашей мечты
Следующая БеседкаКак построить беседку своими руками из подручных материалов: фото и пошаговые инструкции

Беседка из кирпича или камня

Каменная беседка требует при возведении много сил, времени и денежных средств, зато не требует дополнительных затрат на ежегодные обработки, а срок службы такого строения выше, по сравнению с другими, в несколько раз.

После возведения ленточного фундамента укладываем гидроизоляцию. Теперь начинаем возводить столбы или стены из кирпичной кладки. Вариантов здесь множество. Для открытой беседки достаточно будет установить столбы, заведя их под кровлю. Кто-то предпочтет полностью выложить одну стену со стороны мангала и разделочного столика.

Закрытая беседка может выглядеть как полноценный дом.

Мастер-класс. Дачное барбекю из кирпича

Такое барбекю – наиболее подходящий вариант для загородного участка. Сооружение простое, но надежное и прочное. Пошаговая инструкция, которая приведена ниже, поможет вам сделать все быстро и правильно.

Для начала составьте детальный план

Ниже приведена примерная схема, однако вы должны принимать во внимание тот факт, что ваша печь будет иметь свои особенности – как декоративные, так и конструктивные

Заранее подумайте о нише для топлива, а также о месте для гриля (оно должно располагаться на высоте примерно 0,6-0,7 метра), в то время как печь должна быть приблизительно на 10 сантиметров ниже.

Закончив с составлением проекта, переходите непосредственно к практике. Работу начинайте, как и в случае с предыдущими вариантами, с сооружения фундамента.

Основание в данном случае тоже должно быть армированным и монолитным. Выкопайте котлован глубиной примерно 50 сантиметров, засыпьте дно гравийно-щебневой смесью, полейте водой и хорошенько утрамбуйте.

Приступайте к установке арматуры, сформируйте каркас. Изготовьте опалубку и залейте фундамент бетоном.

Примерно через две недели, когда бетон полностью высохнет, начинайте строительство кирпичного барбекю.

Печь выкладывайте с использованием шамотного кирпича. Стоит такой недорого, однако отличается прочностью и устойчивостью к критическим температурам. Подготовьте красную глину, песок и цемент заранее (все это потребуется для приготовления раствора).

Приготовьте раствор и начинайте кладку. Не спешите во время работы, действуйте по плану, постепенно выкладывайте каждый новый ряд. Регулярно контролируйте качество работы строительным уровнем.

Выложите пьедестал под барбекю. Высотой не более 70-ти сантиметров.

Ряд №2 должен быть смещен на 1/2 кирпича.

Глубина печи должна составлять как минимум 3 кирпича, в то время как длина – 6. Применяйте все тот же шамотный кирпич, а на перекрытиях располагайте арматурные пруты.

Далее начинайте сооружать дымоход. Если расчеты были верными, то никакие трудности возникнуть не должны. Обязательно позаботьтесь о «каминном зубе» на тыльной стенке печки (необходим для улучшения тяги).

В конце добавьте декоративные элементы на свой вкус. Очистите кладку от излишков раствора, можете покрасить конструкцию краской для визуального выделения швов. В принципе, уже можно приступать к эксплуатации конструкции.

Теперь вы знаете все про беседки с мангалом, их особенности, типы и варианты сооружения. Не забудьте посмотреть еще одно полезное видео в конце статьи! Удачи в работе!

Правила сооружения мангала

Правила сооружения

Чтобы знать, как сделать и грамотно расположить мангал, в отдельно стоящей беседке, необходимо учесть такие правила:

Высота фундамента мангала должна быть выше уровня стояния талой весенней и дождевой воды (так как в растворе для кладки мангала содержится глина и песок, которые пострадают из-за влаги).
Мангал в беседке не должен контактировать с дождем, что подразумевает сооружение достаточно большой по площади беседки.
Пространство вокруг мангала не следует заставлять большим количеством мебели (это одно из главных требований по противопожарной безопасности).
В беседке, со стороны топки мангала, незанятое пространство должно быть не менее 3 м, а в остальных ее частях – 1 м.
Важно учесть размеры мангала. Так как чем больше тело печи, тем большую нагрузку оно будет осуществлять на конструкцию целиком, таким образом, увеличивается износ печи

Если есть необходимость использовать различные виды оборудования, например, коптильню, тогда они должны быть съемные. Или же в одном комплексе использовать несколько печей среднего размера.

Пошаговая инструкция

Рассмотрим более подробно, как построить мангал своими руками. Место под мангал должно быть удаленно от солнечных и ветреных сторон (иначе придется готовить с трудностями).

Чтобы мангал прослужил вам не один год, потребуется изготовить качественный фундамент. К примеру, вы можете использовать следующие пропорции: задняя стенка фундамента 3 м, ширина с правой стороны 1,7 м, ширина с левой стороны – 0,65 м, толщина – 0,5 м;

Мангал

Итак, рассмотрим пример постройки мангала из кирпича:

Роется котлован, далее ставятся опалубки с краев ямы, затем армируется плита и заливается бетоном, выравниваем фундамент и ожидаем около двух недель, чтобы он окончательно высох.
Когда истечет время и фундамент высох, можно начинать строительство. Укладывайте гидроизоляцию под кирпич в два слоя рубероида или же другого гидроизоляционного материала.
После того как вы подготовили кирпичи, можно начать кладку (кирпичи можно заранее распилить, если есть такая необходимость). Каждый ряд поперечно дублируется до седьмого ряда. После седьмого ряда строятся перекрытия. Режем уголки необходимых размеров и располагаем их на кладку. Далее выкладываем кирпичи в один слой. Второй ряд надо выкладывать кирпичами, с жаропрочной глино-шамотной смесью (это будет дно печи).
Теперь возводим жаровню и печь мангала из кирпича, используя глино-шамотную смесь. Заднюю стенку выстраиваем из кирпича.
Ставим дверь в мангале

Так как металл при нагревании расширяется очень быстро, важно оставить небольшой зазор между кирпичной кладкой и рамкой двери, примостив асбестовый шнур. С правой стороны, в стене мангала, монтируется проход для жаровни в высоту 2 кирпича (делается для удобства выгребки углей в жаровню)

Параллельно возводятся стенки для жаровни.
Второй ряд кирпичей, на задней части стенки жаровни, надо сдвинуть слегка вперед (для шампуров). Достраиваем боковые и задние стенки жаровни на уровне печи.
Теперь выстраиваем дымоотводную трубу, сдвигая ряды вовнутрь не более чем на треть. Следите за качеством перевязки швов.
С правой стороны остается ниша, куда можно поставить раковину или столик.
Дыру в трубе необходимо заслонить.

После кропотливой работы необходимо дождаться пока кладка высохнет, и тогда приступайте к приготовлению ароматных и вкусных блюд.

Деревянная постройка

Теперь вы можете приступать к строительству беседки с мангалом. Грамотно составленный проект поможет вам достичь успеха в этом деле. Из этой статьи вы получили общее представление о строительстве такого типа, поэтому пора за дело. Остались вопросы или есть желание поделиться личным опытом? В таком случае пишите комментарии к статье.

Материалы

Что касается выбора материалов для постройки беседки, в которой предполагается разместить очаг, то тут стоит отталкиваться от нескольких аспектов.

Важно учесть:

на какой площади планируется разместить беседку;
где будет располагаться печь (непосредственно внутри или рядом с постройкой);
предполагается ли зимнее использование беседки;
предусмотрен фундамент или нет.

Имеет значение соответствие стилю оформления всего участка и гармоничное включение в ландшафтный дизайн территории. Многие хозяева даже небольших участков стараются обзавестись беседкой. Но в этом случае не рекомендуется размещать на территории громоздкие и капитальные строения. Лучше обзавестись небольшим навесом или крытым тканевым тентом, рядом с которым можно разместить небольшой мангал или барбекю. Он может быть изготовлен или ПВХ или натуральной ткани. Это позволит при необходимости быстро убрать такую беседку и использовать участок для других нужд. Огромным минусом такого варианта является невозможность использования в ветреную погоду и зимой по понятным причинам.

Если приусадебный или дачный участок достаточно просторный, то здесь можно дать волю фантазии и построить каменную беседку размером с небольшой замок

Важно помнить, что в любом случае постройка должна выглядеть аккуратно, не занимая площадь более 1/10 от всей территории усадьбы

При выборе места размещения источника огня сначала следует уделить внимание безопасности. Понятно, что при контакте с постройкой из легковоспламеняющихся материалов открытый огонь может стать причиной пожара, поэтому при выборе беседки из дерева стоит тщательно продумать этот момент

Защитить древесину от воздействия высоких температур можно несколькими способами.

Можно установить в наиболее вероятном месте контакта с огнем или высокими температурами огнезащитный экран.
Допускается использовать огнезащитные пропитки – антипирены, которые позволят если не полностью сделать древесину негорючей, то на некоторое время притормозить распространение пламени, тем самым позволив людям эвакуироваться от места возгорания.
Возможно обшить постройку внутри негорючим материалом (например, гипсокартоном). Полностью беседку это от пожара не защитит, но не позволит пламени молниеносно распространяться, как это было бы в случае, если дерево ничем не обработано и не оббито.

Если печь-барбекю предполагается разместить рядом с беседкой, а не внутри, то в выборе материалов хозяин ничем не ограничен. Беседка может быть выполнена из камня, дерева, выплетена из лозы или, как вариант эконом-класса, ее стенками могут служить плотные шторы. Все зависит от вкусов владельцев участка и их финансовых возможностей.

Выбираем тип фундамента

Даже такая легкая постройка, как беседка, нуждается в фундаменте.

Инструкция о том, как выбрать тип фундамента, на самом деле выглядит довольно просто:

Если беседка будет сделана из легких материалов (сотового поликарбоната, металлических прутьев, дерева), достаточно установить сваи для поддержания конструкции.
Использование в строительстве большого количества кирпича или камня требует заливки в основании бетонной плиты.
Под закрытую зимнюю террасу из кирпича следует заложить ленточный фундамент.

Вне зависимости от выбранного типа постройки, необходимо позаботиться о прочном фундаменте для печи, способном выдержать её вес. Особенно это актуально при использовании ленточного или свайного фундамента.

Для этого в месте, где будет стоять мангал, необходимо вырыть углубление глубиной около 40 см и засыпать его песком. Затем насыпаем гравий, трамбуем. Сверху укладываем арматуру толщиной 150-200 мм и заливаем бетоном.

Основные узлы

Несмотря на то, что конструкция несложна, необходимо правильно оценить нагрузку, которую могут создавать растения. Для нашей страны не стоит сбрасывать с весов и давление снега. Особенно после того, как растения оплетут конструкцию. Потому все соединения, крепления, делают надежными, лучше перестраховаться и поставить уголки, чем разбирать завал из растений и рухнувшей арки. В связи с этим опорные колонны и балки арки должны быть прочными и надежными.

Если планируете строить из дерева, опорные столбы для перголы средних размеров используют не менее 200*200 мм. Балки — из доски не менее 40 мм толщины. Обязательно делать упоры и укосины: они придадут жесткости. Если опорные столбы будете строить из кирпича или камня, их кладут вокруг трубы — круглой или квадратной — ваш выбор, но она должна быть.

Размеры

Немного о размерах пергол. Они должны быть пропорциональны участку. Если он небольшой, то расстояние между стойками может быть полтора метра. Меньше делать не стоит: с учетом листвы и в такой проход пройдет только один человек. Для более обширных участков ширина требуется большая — слишком узкая будет казаться куцей.

Стандартная высота садовой перголы — 2,2-2,4 метров. Тогда все сооружение гармонично, и листва и цветы не будут давить.

Как соединять детали вверху

Когда строите арку, особое внимание нужно уделять узлам соединений. Как сделать их смотрите на фото. Простой способ соединения стоек с основными балками

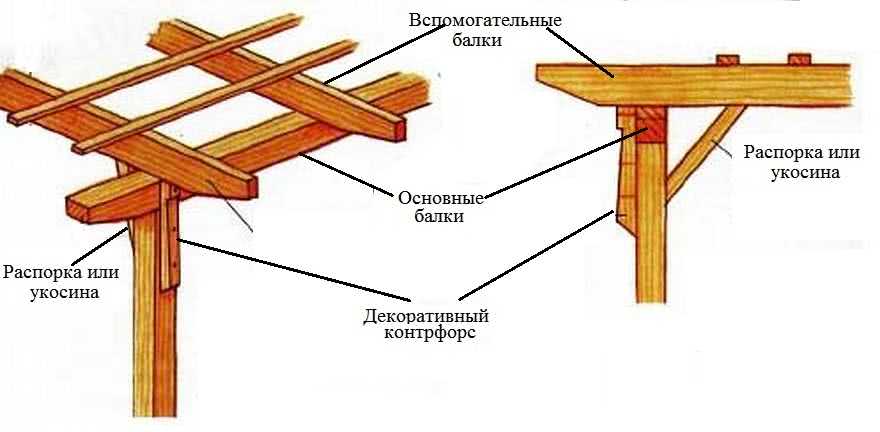

Простой способ соединения стоек с основными балками

Для тех, кто не слишком силен в плотницком деле, бывает сложно вырезать выемки под установку балок. Есть простой и надежный способ обойтись без этой работы: соединить стойки и основные балки при помощи декоративного контрфорса. Это не только украшение, но и способ сделать соединение более надежным.

На опорный столб (стойку) сверху укладывается балка и прибивается насквозь гвоздями или длинными саморезами. Тем не менее при боковых усилиях они могут выворачиваться. Чтобы это устранить, после того, как будут уложены и закреплены вспомогательные балки, прибивается декоративный контрфорс. Он скрепляет в единой целое три элемента. Еще большую жесткость конструкции придает распорка, поставленная наискосок, которую часто называют укосиной.

В самом простом случае пергола — четыре стойки, соединенные основными и вспомогательными балками.

Самая простая конструкция перголы

Оформление края балок

Немного разноообразить внешний вид можно за счет разного оформления концов вспомогательных и основных балок. Несколько способов запила показаны на фот ниже. Чтобы все они получились одинаковыми, делаете шаблон из небольшого куска. Потом прикладываете его к заготовке, обводите тонко отточенным карандашом как можно ближе к шаблону. По этому контуру вырезаете.

Как можно сделать края балок

Удешевление конструкции

Брус для колонн должен быть большого сечения, а это недешево. Не меньшего размера должны быть и основные балки, что еще больше повышает стоимость сооружения. Но можно сэкономить, если к стойкам вверху прибить две толстые доски с двух сторон. Как это выглядит сверху, смотрите на следующем рисунке.

Для удешевления к качестве основных балок можно использовать две доски

Соединять их можно гвоздями-шурупами, а можно болтами. Так даже надежнее: болтовые соединения можно при необходимости подтянуть. Как выглядит такое сооружение «вживую» смотрите на фото.

Пергола с двойными досками вместо основных балок

Закрытая беседка с мангалом: виды и примеры проектов
