Что такое биогаз: производство и использование биогаза

Преимущества и недостатки биогаза

Закон Ома — калькулятор онлайн

Биогаз как источник энергии имеет неоспоримые плюсы:

• он служит улучшению экологической обстановки в тех местностях, где широко применяется, поскольку наравне с сокращением использования загрязняющего природу топлива происходит очень эффективное уничтожение биоотходов и обеззараживание стоков, т.е. биогазовое оборудование выполняет роль очистительной станции;
• сырье для производства этого органического топлива является возобновляемым и практически бесплатным – пока животные на фермерских хозяйствах получают питание, они будут производить биомассу, а, значит, и топливо для биогазовых установок;
• приобретение и использование оборудования экономически выгодно – однажды купленная установка для получения биогаза больше не потребует никаких вложений, а обслуживается она просто и дешево; так, биогазовая установка для использования в фермерском хозяйстве начинает окупаться уже через три года после запуска; отсутствует необходимость сооружать инженерные коммуникации и линии передачи энергии, затраты на запуск биостанции снижаются на 20 процентов;
• отпадает необходимость в подведении таких инженерных коммуникаций, как линии электропередач и газопровод;
• производство биогаза на станции с использованием местного органического сырья – безотходное предприятие, в противовес предприятиям на традиционных энергоносителях (газопроводы, котельные и т.п.), отходы не загрязняют экосреду, не требуют места для своего хранения;
• при использовании биогаза в атмосферу выделяется некоторое количество углекислого газа, а также серы, однако, эти количества минимальны по сравнению с тем же природным газом и усваиваются зелеными насаждениями при дыхании, поэтому вклад биоэтанола в парниковый эффект минимален;
• по сравнению с другими альтернативными источниками энергии, выработка биогаза всегда стабильна, деятельностью и производительностью установок по его производству человек может управлять (в отличие, например, от солнечных батарей), собирая несколько установок в одну или, наоборот, дробя на отдельные участки для снижения риска аварии;
• в выхлопных газах при использовании биотоплива содержание оксида углерода снижается на 25 процентов, а оксидов азота – на 15;
• помимо навоза, можно использовать и некоторые виды растений для получения биомассы на топливо, например, сорго поможет улучшить состояние почв;
• при добавлении биоэтанола в бензин его октановое число увеличивается, а само топливо становится более детонационно- стойким, его температура самовоспламенения значительно снижается.

Биогаз – не идеальное топливо, он и технология его получения также не лишены недостатков:

• скорость переработки органического сырья в оборудовании для производства биогаза – слабое место в технологии по сравнению с традиционными источниками получения энергии;
• у биоэтанола меньшая теплота сгорания, чем у топлива из нефти – на 30 процентов меньше выделяется энергии;
• процесс довольно неустойчив, для его поддержания требуется большое количество ферментов определенного качества (например, изменение в рационе коров очень сильно влияет на качество навозного сырья);
• недобросовестные производители биомассы для станций переработки могут значительно истощать почвы повышенными засевами, это нарушает экологическое равновесие территории;
• трубы и емкости с биогазом могут разгерметизироваться, что приведет к резкому снижению качества биотоплива.

Описание и свойства биогаза

Биогаз образуется при анаэробном (без воздуха) метановом сбраживании биомассы. В состав смеси входит до 55–75% метана, 25–45% двуокиси углерода, различное количество примесей сероводорода, оксидов азота, аммиака и других соединений.

Свойства смеси зависят от входящих в состав компонентов:

• метан взрывоопасен и чрезвычайно горюч, не имеет цвета и запаха, потребительские свойства связаны с большим выделением теплоты при сгорании;
• углекислый газ (углекислота) при вдыхании является причиной утраты внимания и усталости, снижая уровень насыщения крови кислородом;
• сероводород в той концентрации, которая бывает в готовом продукте, не подвержен взрыву, но является токсичным для человеческого организма;
• аммиак неприятно пахнет, но в опасных количествах, способных повредить слизистые оболочки глаз и органов дыхания, в установках вырабатывается редко.

Физические свойства:

• энергетический запас 5–6,5 кВт/ч в одном кубическом метре;
• теплотворная способность до 7500 ккал/м³;
• температура воспламенения — 680–750°С;
• давление в реакторе от 0,05 атм.

Сырьё для получения биогаза

Биогазовая установка для частного дома использует в качестве сырья самые разнообразные отходы сельского хозяйства. Биогазовая станция перерабатывает:

• навоз любой фракции, птичий помёт;
• растительные остатки — сорную траву, солому, силос;
• мезгу и жом;
• пивную барду;
• некондиционные зерновые культуры;
• отходы рыбных производств;
• мелассу различного происхождения;
• остатки бойни;
• жир;
• корнеплоды, потерявшие пищевую ценность.

Методы добычи

Сырьё проходит стадию подготовки, чтобы процесс брожения шёл активнее и продуктивнее.

Навоз бывает двух видов: природный и самосплавной. Первый вид забирают из-под животного вместе с подстилкой. Самосплавной вид удаляется с фермы потоком воды.

Мезга и жом — это раздробленные части овощей, фруктов и корнеплодов, из которых отжат сок.

Пивная барда, меласса — побочный продукт пивных, сахарных заводов, являются ценной пищевой добавкой, поэтому целесообразность использования для получения газа определяется стоимостью продукции.

Растительные остатки подвергают резке или силосованию.

Силос кукурузный

На сколько хватает

Примерный выход газа из разных субстратов собран в таблицу.

В следующей таблице собраны данные по количеству сырья, которое можно получить от животных и с одного гектара пашни.

Эффективность

Выгоду биогаза оценивают по преимуществам его использования и выходу тепловой или электрической энергии.

Плюсы и минусы добычи биогаза

Энергию получают из возобновляемых природных источников
Используют широкий спектр сырья
Универсальность биогаза для получения тепла или электрической энергии
Экологичность переработки
Утилизация отходов и использование отработанной биомассы для повышения плодородия сельхозземель, улучшения структуры почвы

Выработка в промышленных масштабах не всегда окупается

Сравнение с другими источниками энергии

По потребительским свойствам биогаз можно сравнить с другими источниками энергии: природным и сжиженным газом, сжатым метаном.

Биогаз своими руками

Для частных домов применение биогаза сейчас очень актуально – из практически бесплатного навоза можно получить газ для бытовых нужд и обогрева дома и фермы. Собственная биогазовая установка – это гарантия от отключений электричества и подорожания газа, а также отличный способ утилизировать биоотходы, а также ненужную бумагу.

Для строительства в первый раз логичнее всего использовать простые схемы, такие конструкции будут более надежными и прослужат дольше. В дальнейшем установку можно будет дополнить более сложными деталями. Для дома площадью в 50 квадратов достаточное количество газа получается при объеме емкости для ферментирования в 5 кубометров. Для обеспечения постоянного температурного режима, необходимого для правильного брожения, можно использовать трубу отопления.

На первом этапе строительства роют траншею для биореактора, стенки которой должны быть укреплены и герметизированы с помощью пластика, бетонной смеси или же кольцами из полимеров (желательно наличие в них глухого дна – периодически по мере пользования их придется заменять).

Строительство подземного биореактора

Второй этап заключается в монтаже газового дренирования в виде полимерных труб с многочисленными отверстиями. При установке следует учитывать, что верхушки труб должны превышать планируемую глубину наполнения реактора. Диаметр выходных труб должен быть не больше 7-8 сантиметров.

Следующий этап – изоляция. После этого можно заполнять реактор подготовленным субстратом, после чего он укутывается пленкой для увеличения давления.

На четвертом этапе монтируют купола и отводную трубу, которая ставится в самой высокой точке купола и соединяет реактор с газгольдером. Газгольдер можно обложить кирпичом, поверх монтируется сетка из нержавеющей стали и покрывается штукатуркой.

В верхней части газгольдера помещают люк, который закрывается герметично, из него выводят газовую трубу с клапаном для уравнивания давления.

Важно! Получаемый газ должен отводиться и потребляться постоянно, поскольку длительное его хранение в свободной части биореактора может спровоцировать взрыв от повышенного давления. Необходимо предусмотреть гидрозатвор для того, чтобы биогаз не смешивался с воздухом

Для разогрева биомассы можно установить змеевик, идущий от отопительной системы дома, – это экономически гораздо выгоднее, чем применение электрообогревателей. Внешнее обогревание можно предусмотреть с помощью пара, это исключит перегрев сырья выше нормы.

Смонтированная домашняя биоустановка будет выглядеть примерно так

В целом биогазовая установка своими руками – не такое сложное сооружение, но при ее обустройстве необходимо обращать внимание на самые мелкие детали, во избежание пожаров и разрушений. Дополнительная информация

Строительство даже самой простой биоустановки должно быть оформлено соответствующими документами, необходимо иметь технологическую схему и карту монтажа оборудования, нужно получить одобрение Санэпидемстанции, пожарной и газовой служб

Дополнительная информация. Строительство даже самой простой биоустановки должно быть оформлено соответствующими документами, необходимо иметь технологическую схему и карту монтажа оборудования, нужно получить одобрение Санэпидемстанции, пожарной и газовой служб.

В наше время использование альтернативных источников энергии набирает обороты. Среди них очень перспективной является подотрасль биоэнергетики – получение биогаза из органических отходов типа навоза и силоса. Станции производства биогаза (промышленные или маленькие домашние) способны решить проблемы утилизации отходов, получения экологического топлива и тепла, а также качественных сельскохозяйственных удобрений.

Что такое Биогаз

Биогаз выделяется из органического материала, так называемой биомассы, когда он разлагается без доступа воздуха. За это отвечают анаэробные бактерии, которые могут жить без кислорода. Кроме прочего, к биомассе относятся такие сбраживаемые и богатые биологическими веществами материалы, как осадок сточных вод, биологические отходы, навоз, части растений.

Биогаз состоит преимущественно из метана и двуокиси углерода. Для получения энергии годится только метан: Чем выше его содержание, тем богаче энергией биогаз. Двуокись углерода и водяной пар, напротив, только мешают. Биогаз получается в большой ферментационных установках, в которых микроорганизмы перерабатывают биомассу, так что биогаз является продуктом обмена веществ. Чтобы можно было использовать этот газ для отопления или производства электроэнергии, его необходимо сначала высушить, отфильтровать и десульфурировать. Кроме того, необходима очистка от сопутствующих газов.

Плюсы и минусы по сравнению с другими видами топлива

Для того, чтобы сравнивать между собой различные виды топлива и тем более разные виды энергий, необходимо определить, какие именно параметры подлежат сравнению. При этом сравнивать стоимость некорректно, ведь нормальной цена биогаза станет только после периода окупаемости.

Сравнивать по теплотворной способности также некорректно, потому что далеко не всегда топливо с меньшей теплотворной способностью оказывается хуже более теплотворного.

Поэтому сравнивать разные виды топлива и энергии можно по таким параметрам, как:

1. Пригодность для использования в автомобилях, электрогенераторах и системах отопления (в баллах, 1 балл – подходит для всех, 2 балла – для некоторых, 3 балла – для любого одного).
2. Необходимость создавать специальные условия для хранения (1 балл – можно в любых условиях, 2 балла – нужны специальные емкости, 3 балла – помимо специальных емкостей необходимо дополнительное оборудование, 4 балла – хранение невозможно).
3. Сложность переделки оборудования под другое топливо или энергию (1 балл – минимальные переделки, которые сможет сделать даже человек без опыта; 2 – переделки, доступные более-менее разбирающемуся в вопросе любителю и не требующие какого-то узкоспециализированного оборудования, 3 балла – необходима капитальная переделка).
4. Негативное влияние на экологию (в баллах, 1 – наименьшее, 2 балла – среднее, 3 балла – максимальное);
5. Является ли топливо или энергия возобновляемым (в баллах, 1 балл – полностью (к примеру, ветер или солнечный свет); 2 балла – условно, то есть в определенных условиях, или после каких-то действий, 3 балла – нет).
6. Зависит ли от рельефа местности, времени года и погоды (в баллах, 1 балл – нет, 2 балла – частично, 3 балла – зависит от всего).

Биогазовая установка для дома

Сегодня промышленность уже выпускает установки для получения биогаза в промышленных масштабах. Их приобретение и монтаж обходится дорого, окупается такое оборудование в частных домохозяйствах не раньше, чем через 7-10 лет при условии, что для переработки будут использоваться большие объемы органики. Опыт показывает, что при желании небольшую биогазовую установку для частного дома мастеровитый хозяин может соорудить своими руками, причем из самых доступных материалов.

Готовим перерабатывающий бункер

В первую очередь понадобится герметично закрывающаяся емкость цилиндрической формы. Можно, конечно, использовать большие кастрюли или выварки, но их малый объем не позволить добиться достаточной выработки газа. Поэтому в этих целях используют чаще всего пластиковые бочки объемом от 1 м³ до 10 м³.

Изготовить такую можно самостоятельно. В продаже имеются листы из ПВХ, при достаточной прочности и стойкости к агрессивным средам они легко свариваются в конструкции нужной конфигурации. В качестве бункера можно использовать и металлическую бочку достаточного объема. Правда, придется провести антикоррозийные мероприятия – покрыть ее изнутри и снаружи устойчивой к воздействию влаги краской. Если резервуар сделан из нержавейки, этого делать не нужно.

Система отвода газа

Патрубок для отвода газа монтируют в верхней части бочки (как правило, в крышке) – именно там он скапливается, согласно законам физики. По подключенной трубе биогаз подается на гидрозатвор, далее – на накопитель (как вариант – с помощью компрессора в баллон) и к бытовым приборам. Рядом с газоотводом рекомендуется также вмонтировать спусковой клапан – если давление внутри резервуара станет слишком высоким, он выпустит лишний газ.

Система подачи и выгрузки сырья

Чтобы обеспечить непрерывное производство газовой смеси, бактерий в субстрате нужно постоянно (ежедневно) «подкармливать», то есть добавлять свежий навоз или другую органику. В свою очередь, уже переработанное сырье из бункера необходимо удалять, чтобы оно не занимало полезное место в биореакторе.

Для этого в бочке проделываются два отверстия – одно (для выгрузки) практически около дна, другое (для загрузки) повыше. В них ввариваются (впаиваются, вклеиваются) трубы диаметром не менее 300 мм. Загрузочный трубопровод направляют вверх и оборудуют воронкой, а слив обустраивают так, чтобы удобно было собирать переработанную жижу (ее впоследствии можно использовать как удобрение). Места стыков герметизируют.

Система подогрева

Теплоизоляция бункера.

Если биореактор будет установлен на улице или в неотапливаемом помещении (что необходимо по технике безопасности), то ему необходимо обеспечить теплоизоляцию и подогрев субстрата. Первое условие достигается путем «укутывания» бочки любым утепляющим материалом или углублением в землю.

Что же касается подогрева, то здесь можно рассматривать самые разные варианты. Одни умельцы заводят внутрь трубы, по которым циркулирует вода из отопительной системы и монтируют их вдоль стенок бочки в виде змеевика. Другие помещают реактор в больший по объему резервуар с водой внутри, подогреваемой электротенами. Первый вариант удобнее и гораздо экономичнее.

Для оптимизации работы реактора необходимо поддерживать температуру его содержимого на определенном уровне (не менее 38⁰C). Но если она поднимется выше 55⁰C, то газообразующие бактерии просто-напросто «сварятся», и процесс ферментации остановится.

Система перемешивания

Как показывает практика, в конструкциях ручная мешалка любой конфигурации значительно повышает эффективность биореактора. Ось, к которой приварены (прикручены) лопасти «миксера», выводится через крышку бочки. На нее в дальнейшем надевается ручка-ворот, отверстие тщательно герметизируется. Впрочем, такими приспособлениями домашние мастера обустраивают ферментаторы не всегда.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

• герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
• крышка для реактора с герметичным узлом прохода для ручки мешалки;
• материал для теплоизоляции днища (играет роль системы подогрева);
• ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
• патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв. Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Биогазовые установки для дома – купить или же сделать самому?

Если крупные фермеры могут себе позволить купить биогазовую установку созданную в промышленных условиях, то мелкие предприятия, а уж тем более частные домовладельцы скорее смогут не купить, а смонтировать своими руками менее мощные установки, функционирующие по тому же методу, из подручного материала. Но сперва необходимо понять, каких именно размеров, а главное какого типа установку вы хотите получить на своем участке.

Схема установки для получения биогаза для предприятий, ферм

Типов установок, как и видов брожения органических веществ всего два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в этот момент выделяется большое количество тепловой энергии – бродящая биомасса сильно нагревается.

При анаэробном брожении 60-70 % углерода превращается в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана хорошо подходит обычная газовая конфорка.

Биогазовый заводик у колхозного амбара

Аэробный метод получения энергии легче и проще анаэробного. Он не требует производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, например, представила компактную установку по добыванию биогаза, функционирующую исключительно на фруктовых и овощных очистках.

Что это?

Биогаз, который является экологически чистым топливом, получают в биогазовых установках, агрегатах, представляющих из себя комплекс технических сооружений и аппаратов, объединенных в единый технологический цикл.

Комплектация биогазовой установки может быть различной, в зависимости от ее мощности, вида сырья и получаемого конечного продукта в виде тепловой или электрической энергии, обоих видов энергии или только биогаза, используемого в бытовых газовых плитах и в качестве топлива для автомобилей.

Стандартная установка, состоит из следующих узлов и агрегатов:

• Емкость накопитель, в которой накапливается используемое, для получения биогаза, сырье;
• Миксеры и мельницы различной конструкции, делящие крупные фракции сырья на более мелкие;
• Газгольдер, герметично закрываемая емкость, служащая накопителем получаемого газа;
• Реактор, емкость или резервуар, в котором происходит процесс образования биотоплива;
• Системы подачи сырья в реактор установки;
• Система передачи получаемого топлива от реактора и газгольдера, далее на этапы обработки и преобразования в другие виды энергии;
• Системы автоматики, защиты и контроля за процессами производства газа и продуктов его переработки.

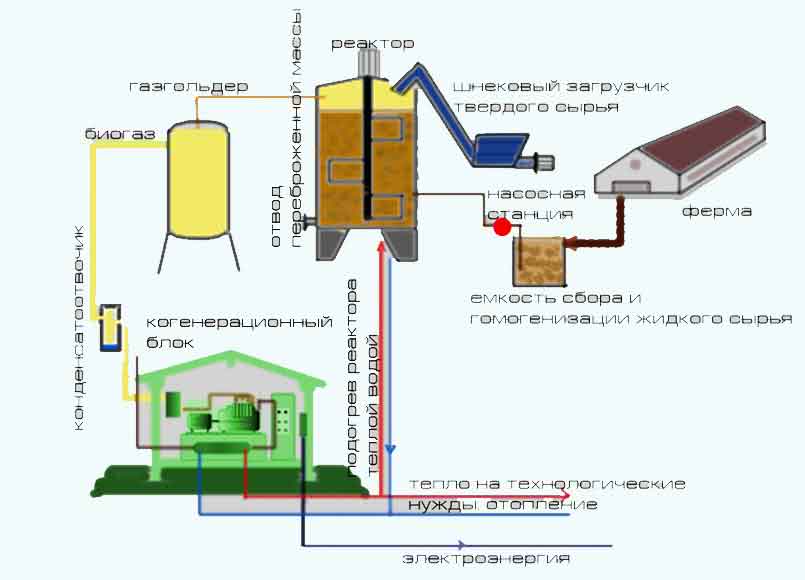

На выше приведенной схеме, условно показан технологический цикл производства биогаза с использованием жидкого и твердого сырья, с дальнейшей его переработкой и получением тепловой и электрической энергий.
