Каркас для гипсокартона: какой профиль выбрать, как собрать

Оглавление

Монтаж прямого угла

Установка внутренних угловых соединений в 90 градусов предполагает порядок действий: к уже установленной стене из гипсокартона на полу монтируют вертикально несущий стартовый периметральный профиль, к которому под прямым углом подводят аналогичный элемент, крепят с помощью саморезов или дюбель гвоздей. При этом тип соединения может быть:

Прилегающий – жесткость конструкции обусловлена креплением базового несущего профиля;
Вставленный один в другой – в одном из изделий делается срез на ширину вставляемого профиля.

Далее по такому же принципу проводят монтаж потолочного соединения, после чего производится связка обеих конструкций направляющим профилем.

Монтаж внешнего прямого угла проводят по одному из вариантов:

С каждой стороны основания монтируют на полу профиль, связка путем прилежания или стыка;
Надрезают по косой два профиля, крепление друг к другу проводят в месте этих надрезов, затем фиксируют к плоскости на полу.

Одним из этих способов проводят и монтаж соединения на потолке, пол и потолок связывают с помощью направляющего профиля.

Как удлинить профиль для гипсокартона 60х27

Посмотрим, как удлинить профиль для гипсокартона. Я покажу 2 способа.

С помощью соединителя потолочных профилей 60х27

Перед нами 2 части профиля 60х27:

В магазине можно приобрести специальный элемент, который называется соединитель потолочных профилей:

Нужно взять профиль 60×27 и вставить внутрь него соединитель профилей:

делать это нужно аккуратно, не спеша, т. к. соединение происходит довольно туго.

Вставить необходимо до специальных ограничителей на соединительном элементе:

Для работы понадобится шуруповерт и саморезы с пресс шайбой 4.2×13:

Чем меньше длина самореза, тем лучше. Саморез должен быть острый:

В месте перекрытия профиля и соединителя необходимо закрутить саморез:

Обязательно должно быть две точки фиксации, поэтому прокручиваем рядом еще один саморез:

И то же самое проделываем со второй стороны:

После этого берем профиль, который нужно соединить (нарастить, удлинить):

и точно также заводим его на соединительный элемент:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладкивот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Осталось то же самое: закрутить по два самореза по двум сторонам этого профиля:

Итак, саморезы закручены, профиль удлинен:

С помощью профиля 27х28

Рассмотрим второй способ удлинения. Для этого возьмем два куска профиля 27×28 одинаковой длины:

и вставим их поверх профиля 60х27 через боковые стороны:

Далее, вставляем вторую часть профиля 60х27:

После этого нужно саморезами сделать соединения:

Докручиваем оставшиеся саморезы:

Бескаркасный монтаж ГКЛ на стену

Монтаж гипсокартона на стену по бескаркасной технологии начинается с прокладки электропроводки и тщательной подготовки поверхности. Подготовительные мероприятия заключаются в ремонте всех имеющихся на основании дефектов – трещин, выбоин, осыпающихся участков штукатурки и т.д. Затем поверхность нужно обработать грунтовкой.

Фото 6. Проложенная по штробам электропроводка

Крепится гипсокартон к стене только после предварительной подрезки по размеру (при необходимости) и подготовки отверстий под выключатели, розетки и т.д. Есть несколько способов нанесения гипсового клея на поверхность листов:

При наклеивании на ровные стены лучше наносить зубчатым шпателем, что обеспечит качественное сцепление материала с основанием и позволит сэкономить смесь.

Фото 7. Нанесенный зубчатым шпателем гипсовый клей
При обшивке стен с относительно большими отклонениями состав наносится «лепешками» равномерно по всей площади листа, чтобы можно было качественно выровнять поверхность основания.

Фото 8. Нанесенная относительно большими «лепешками» гипсовая смесь

При работе с ГКЛ у новичков в этом деле часто возникает вопрос о том, какой стороной крепить гипсокартон к стене. Ответ прост – листы монтируются тыльной стороной, которую можно определить по наличию заводской маркировки.

Техника приклеивания:

Гипсокартонный лист укладывается на пол перед местом, куда он будет приклеиваться (клей лучше наносить на этом этапе).
ГКЛ осторожно приподнимается, прикладывается к стене и прижимается.
С помощью правила или длинной ровной рейки проверяется плоскость приклеенного материала по отношению к другим.
При наличии выступающих участков их нужно аккуратно пристучать рукой.

Фото 9. Приклеивание гипсокартонных листов к стене на гипсовый клей

Подробная технология приклеивания показана в видео:

Как соединить два профиля под углом на одном уровне

Соединение «крабом» — чаще всего используется, если необходимо соединить два профиля под углом 90 градусов. При этом используется специальный элемент именуемым в народе «крабом». Работать с ним очень просто:

На несущих профилях делают разметку осей профилей, которые нужно состыковать. В большинстве случаев перемычки между двумя основными профилями делают через каждые 500-600 мм.
Краб вставляется в основной несущий профиль. Вставлять деталь нужно до щелчка, который означает, что пружинные лапки зашли за бортик профиля.
После этого краб перемещают по профилю, чтобы совместить его с отметкой.
Далее на крабе необходимо загнуть усики на основной профиль, после чего через специальные отверстия закручивают саморезы – по 2 с каждой стороны профиля. Таким образом краб получается закрепленным на главном профиле.

Соединение потолочных профилей крабом

Аналогичные операции по монтажу краба производятся и на другом профиле, с которым нужно состыковать основной профиль.
На двух соседних профилях между крабами замеряют длину профиля, который будет выполнять роль перемычки. Например, между осями двух соседних профилей расстояние составляет 600 мм. Ширина самого профиля – 60 мм. Длина профиля-перемычки, таким образом, должна составлять 600-30-30=540 мм. При этом профиль не должен входить слишком плотно – для этого его нужно нарезать, чтобы получился небольшой зазор. В нашем случае длина с учетом зазора должна составлять 530 мм.
После этого отрезают перемычку необходимой длины

При этом необходимо обратить внимание на качество кромки, и при необходимости подправить ее пассатижами.

Готовый профиль-перемычку вставляют в крабы на двух основных профилях, защелкивают лапками и фиксируют саморезами через загнутые ранее усики.

Крепление металлического профиля к потолку

Цены на профиль потолочный

Видео: Как сделать каркас под гипсокартон на потолке:

Виды крепежа и описание вариантов

Весь крепеж можно условно разделить на 4 группы:

Саморезы с цилиндрической головкой;
Вариант с пресс-шайбой;
Крепеж к металлу;
Саморезы для монтажа листов к дереву.

Первые два типа применяются при сооружении металлического каркаса, вторые два для фиксации листов на конструкции. Разберем каждый вариант отдельно.

Вариант 1 — саморезы с цилиндрической головкой

Специалисты называют этот вариант «клопы» или «семечки» из-за того, что изделия очень мелкие. Основные особенности этой группы продукции таковы:

Лично я рекомендую острые шурупы, так как они лучше входят в профиль и не делают большое отверстие, позволяя шурупу прочнее держаться в профиле, на фото хорошо видно, как входит в металл крепеж.

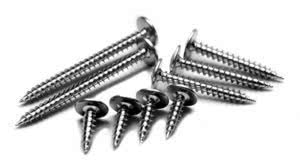

Вариант 2 — саморезы с пресс-шайбой

Такие саморезы для профиля для гипсокартона используются так же, как и клопы. Но у этого вида изделий есть целый ряд отличий:

Какими саморезами крепить профиль для гипсокартона, решать вам. Отмечу лишь, что изделия с пресс-шайбой намного дороже клопов, а по надежности соединения особой разницы нет.

Ниже представлена таблица соотношения веса и количества, в ней есть оба варианта саморезов для каркаса. Она поможет вам провести расчеты точно, так как крепеж может продаваться как по весу, так и по количеству.

Зная соотношение веса и количества, вы без труда проведете все требуемые расчеты

Вариант 4 — саморезы для крепления гипсокартона в профиль

Теперь разберемся, какие саморезы нужны для профиля и гипсокартона. У этого вида изделий есть следующие особенности:

Саморезы для крепления гипсокартона к профилю должны быть в два раза длиннее толщины материала. Чаще всего используется типоразмер 3,5х25 мм, если вы ставите листы в два слоя, то нужно использовать размеры 3,5х41 или 3,5х45 мм.

Такой вариант подходит только тем, кто постоянно занимается гипсокартонными работами. Насадка стоит недешево и крепеж в ленте тоже дороже, чем россыпью.

Вариант 4 — саморезы для дерева

Если вам нужно прикрепить гипрок к каркасу из деревянных брусков, то используется отдельный тип изделий, у него такие особенности:

Широкий шаг резьбы. Благодаря этому саморез легко входит в древесину и хорошо держится в ней. По этому признаку проще всего отличить шурупы по дереву от шурупов по металлу;

Широкий шаг резьбы упрощает вкручивание в дерево

Разные размеры. Как и у вышеописанного вида изделий, у этого типа может быть разная толщина — от 3,5 до 4,8 мм и длина — от 16 до 152 мм. Если вы проводите работы своими руками, то должны правильно выбирать длину. Чаще всего для стеновых листов используются шурупы 3,5х32 мм, а для потолочных 3,5х25 мм. Длина может быть и больше, если древесина рыхлая;

Вы без труда подберете оптимальную длину под любой объект

Невысокая стоимость. Этот вариант дешевле других аналогов, подходящих для дерева. При этом качество и надежность соответствуют всем установленным стандартам.

Техника выполнения изгиба профиля

Данная операция не подходит к закрытым профилям в виде прямоугольников или труб. Ее можно реализовать только с плоскими моделями – и то при условии изначальной доработки боковых согнутых сторон, которые будут мешать сгибу. То есть сначала потребуется при помощи ножниц по металлу сделать необходимые надрезы, а затем выполнить непосредственный изгиб. Данная операция может потребоваться в случаях реализации сложных проектов с нестандартной схемой монтажа облицовки. Например, если встал вопрос о том, как крепить профиль к профилю с целью формирования переходного сегмента в криволинейном потолке. В данном случае изогнутый профиль создаст усиливающий контур по краю каркаса. Крепление при этом может осуществляться и с помощью саморезов.

На каком профиле можно фиксировать гипсокартон

Для удобства монтажа можно использовать профиль для стены из гипсокартона, который бывает четырех видов:

Два из них применяются для монтажа каркаса на стенах и для изготовления перегородок.
Два — для устройства каркаса на потолке.

Стандартная длина элементов составляет три или четыре метра. Толщина используемого для их изготовления металла — от 0,4 до 0,8 миллиметров. Оптимальный вариант при толщине профиля не менее 0,55 миллиметров. Кроме этого используются два типа элементов для отделки гипсокартонных поверхностей.

По назначению профили бывают:

Стоечные или ПС. Имеют С-образную форму с продольными желобками. Основание элемента – «спинка», ширина ее колеблется в пределах 50-100 миллиметров, а боковины – «полки», их размер всегда 50 миллиметров, применяются для монтажа перегородок и облицовки помещения. Используется при монтаже вертикальных стоек.
Направляющие или ПН. Изготавливаются П-образной формы с размерами:

40 миллиметров ширина полок, всегда постоянная;
от 50 до 100 миллиметров, размеры основания.

Применяются при создании перегородок и стенового каркаса. При монтаже фиксируется к потолку и полу, создавая жесткую раму для основной конструкции.

Потолочные или ПП, с размерами: 60х27 миллиметров, имеют три одинаковые продольные канавки. Используются для устройства подвесной конструкции.
Потолочные направляющие или ПНП, их размеры: 28х27 миллиметров. Применяются для монтажа каркасов на потолках и как вертикальный элемент для стен.
Угловые или ПУ, размеры, которые: 31х31, 25х25 миллиметров. Используется для укрепления углов. Изготавливаются внешними или внутренними, которые отличаются параметрами и назначением.
Арочные или ПА имеют выгнутую или выпуклую форму. Служат для оформления дверных проемов арочного типа и создания сложных подвесных конструкций волнообразной формы.

Профили для монтажа гипсокартона

В качестве дополнительных элементов используются:

Соединительная муфта, для увеличения длины ПП профилей.
Краб выполнен крестообразной формы и применяется в местах пересечения профильных элементов, как на фото, что увеличивает прочность конструкции. Двухуровневый краб монтируется на ПП верхнего уровня и прочно фиксирует металлический профиль нижнего уровня.

Соединение профилей крабом

Прямой подвесной элемент крепится к поверхности, и сгибается по специальным линиям. Затем в П-образный проем устанавливаются и фиксируются профили. Излишки «ушек» аккуратно отгибаются или отрезаются.

Совет: При использовании такого крепежного элемента, необходимо, чтобы подпотолочное пространство было не более 6 сантиметров.

Зажимы и тяги анкерных подвесок. С их помощью можно производить регулировку высоты межпотолочного пространства в пределах от 25 до 100 сантиметров. Опорная часть элемента обеспечивает стабильное расположение ПП.

Как выбрать метизы для монтажа профилей

Метизы для фиксации направляющих и подвесов должны выбираться от типа поверхностей, для которых они предназначены.

Для стен и потолка из бетона, профиль или подвесы анкерные фиксируются дюбелями, размеры которых 6х60 или 6х40 миллиметров, что зависит от качества поверхностей.
На основы из дерева для крепежа используются шурупы, размерами 6х70, 6х80 миллиметров.
Все металлические элементы конструкции, такие как: подвесы прямые к потолочным профилям, профили стоечные к направляющим, муфты соединительные, крабы, фиксировать между собой лучше саморезами с заостренным концом, размерами 3,5х11 миллиметров.
Гипсокартон крепится к металлическим профилям саморезами с мелкой резьбой 3,5х25 миллиметра, изготовленными из оцинкованной стали. В этом случае выполнять предварительно никакого отверстия не стоит.
Направляющие профиля для изготовления стоек к потолку из гипсокарта можно фиксировать специальными раскрывающимися дюбелями, обеспечивающими надежное крепление.

Какие инструменты нужны при монтаже профильных элементов

Профиль для стен из гипсокартона крепится на:

Прямые подвесы.
Анкерные подвесы.
Соединители «краб».

Для монтажа каркаса и укладки утепления понадобится подготовить:

Перфоратор, для сверления отверстий под установку дюбелей.
Шуруповерт.
Электродрель со специальной насадкой для фиксации гипсокартона.
Отвертка.
Скреппрофиль или просекатель.
Рашпиль.
Электролобзик.
Кусачки.
Уровень строительный с магнитной стороной.
Уровень водяной.
Уровень лазерный.
Чоклайн или малярный шнур.
Синьку.
Отвес.
Металлический или деревянный угольник.
Дюбеля и сверла к ним, диаметром 6 миллиметров.
Саморезы, диаметром 4 миллиметра.
Для резки профиля ножницы по металлу.
Двухсторонний скотч.
Защитные перчатки.
Маска для защиты лица при работе с утеплителем.

Как крепить профиль к стене?

В первую очередь продумывается конфигурация, по которой будет выполнена обрешетка. Например, в качестве металлической основы может выступать не перекрестная конструкция, а группа параллельно идущих вдоль стен профилей. В этом случае дальнейшая связка профилей между собой не предусматривается, но зато исключение усиливающей функции такого скрепления должно компенсироваться более жестким средством установки. Итак, как крепить профиль для гипсокартона к стене, чтобы была обеспечена оптимальная жесткость? Такое крепление одиночных металлических планок реализуется при помощи саморезов или дюбелей. Применяются и распорные элементы, усиливающие роль метизов

Но важно учитывать, что непосредственное внедрение тех же дюбелей производится не с захватом профильной основы, а через специальную фурнитуру. Это скобяные элементы или хомуты, которые сами захватывают идущую планку, позволяя в дальнейшем фиксировать свои края при помощи тех же метизов

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Правила выбора подходящего соединения

Покупая крепежные элементы, обращайте внимание не следующие моменты:

первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Иногда сварка все же более предпочтительна

Соединение профиля для гипсокартона между собой – 3 технологии проведения работ

Инструкция по проведению работ для каждого типа крепежа отличается, разберем эти варианты отдельно и начнем с рассмотрения того, как удлинить стоечный профиль для гипсокартона:

Саморезы для крепления, в одном из предыдущих обзоров я подробно рассказал об основных типах и их особенностях. Тут лишь дам рекомендацию использовать клопы (так называют маленькие саморезы специалисты) с острым наконечником длиной 9 или 11 мм, покрытие может быть любым, это не влияет на качество продукции. Что касается количества, то нормой является 20-25 штук на квадратный метр конструкции, по факту обычно выходит именно так;

Минус просекателя в том, что в силу своей конструкции он может использоваться далеко не везде, поэтому без шуруповерта и саморезов обойтись в любом случае не удастся. Рассмотрим самую популярную конструкцию инструмента, чтобы вы смогли разобраться в том, как он работает: Эта технология подойдет для конструкций, на которые не оказывается особой нагрузки. Также этот вариант актуален при сборке каркасов из стоечного и нестандартного профиля, под эти материалы найти комплектующие сложно, и иногда только рассматриваемый в этой главе способ может помочь решить проблему. Если нужно добиться надежности перемычек в стеновых и потолочных конструкциях, можно использовать еще один интересный вариант проведения работ. Для него вам понадобиться иметь под рукой несколько лишних направляющих профилей.

Профиль нужно соединять блошками длиной 9,5 мм. На углах необходимо в конструкции удалить одну боковую грань на ширину примыкающей детали, с добавлением 20 мм для листа гипсокартона, чтобы они были без зазора.4. К крабам прикрепляются все остальные составляющие каркаса, в зависимости от конструкции, ведь помимо гипсокартонного потолка возможен вариант крепления и стены, примыкающей к потолку.

После этого закрепляете профили на потолке и на полу

Здесь важно добиться жесткой фиксации изделий на каждом их участке, чтобы форма профиля оставалась неизменной. Надеемся, вы поняли, как крепить профили под ГКЛ

Приступайте к работе!При отсутствии заводских подвесов их изготавливают самостоятельно из оставшихся обрезков. Профильные куски надрезаются по бортикам и сгибаются под углом в 90°. Полученное крепление обладает высокой надежностью, а обходится недорого.

Соединитель вставляется в верхний профиль в требуемом месте, он точно подходит по размеру, поэтому будет держаться плотно;
Нижний профиль нужно вставить так, чтобы выступы зашли в загибы бортиков, за счет этого конструкция будет держаться, поэтому стоит проверять каждое соединение на надежность, все ли расположено так, как надо. При желании крепеж можно прикрепить к верхнему профилю через отверстия в соединителе.

Мы разобрались, как нарастить профиль, теперь рассмотрим, как присоединить перемычки к стойке с помощью краба, технология проведения работ своими руками такова: Увеличить запас прочности соединения на углах можно путем надреза бортиков профиля и выгибания его под прямым углом, без разреза основания. Удлинить стойки и при этом сохранить надежность и геометрическую точность можно путем использования специальных удлинителей. Лучше всего работают удлинители из толстого металла.

За счет чего будет происходить ровное соединение в центре крепежа.

Про металлопрокат и металлические изделия

Металлические изделия имеют ведущее значение в строительстве и отделке гражданский зданий и промышленных объектов. Металлические изделия в отделке и ремонте помещений — это металлические профили для каркаса, а также металлопрокат в виде круглых и квадратных труб. Металлопрокат в строительстве более разнообразен. Это арматура, уголки, швеллера, металлическая проволока, различные листы, двутавровые балки. Перевозка металлопроката достаточно дорога и большой выбор металлопроката у продавца важен для сокращения расходов и комплексного комплектования объекта

Нужен металлопрокат обратите внимание на — оператора на рынке металлопроката в Днепровском регионе

Монтаж под окном и над окном

Обход окна сверху при сооружении каркаса производится следующим образом:

Над окном к расположенным по бокам проема вертикальным стойкам крепится перемычка из стоечного профиля. Это выполняется путем Т-образного соединения. При этом учитывайте, что нижний край перемычки будет выполнять функцию опоры для откоса.

Фото 16. Т-образное соединение
Устанавливаются вертикальные стойки от перемычки до потолка – внизу они крепятся через Т-образное соединение, а вверху просто заводятся в направляющий профиль.

где круги – крепление посредством Т-образных соединений;

квадраты – соединение профилей с использованием «крабов»;

лист 1, 2, 3 – разметка под гипсокартонные листы.

Рисунок 17. Конструктивная схема расположения соединений в каркасе

При отсутствии дополнительной опоры для крайних стоек проема они соединяются с близко расположенными стойками с помощью перемычек, которые монтируются с шагом 500-600 мм.

Фото 18. Перемычка для соединения крайней стойки с каркасом

Монтаж элементов каркаса под окном (при необходимости его выполнения) осуществляется аналогично.
