Как подключить датчик света (фотореле, день-ночь): к лампочке или прожектору

Оглавление

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Важные характеристики

При покупке следующие параметры считаются основополагающими:

Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.

Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Конструктивные особенности

Существуют несколько разновидностей датчиков, которые делятся на по предназначению. Датчик сможет нормально функционировать только в том случае, если он подобран правильно

Поэтому стоит обратить внимание на виды устройств:

Реле на микроконтроллере с фотоэлементом и другим дополнениями.
С фотодиодом в корпусе для наружного применения. Чаще всего такие датчики защищены от воздействия внешних факторов.
С выносимых фотоэлементом. Позволяют его разместить отдельно, максимальная дальность 150 м.
С регулируемым порогом срабатывания.

Сенсоры из бюджетного ценового диапазона дают возможность автоматизировать освещение на элементарном уровне. Но чтобы лампочка не светила до утра, некоторые производители предлагают устройства с более продвинутыми возможностями. Выделяют такие разновидности:

Устройство с сенсором движения. Свет включается только при условии начала движения в заданной зоне в темное время суток. Прибор обладает невысокой стоимостью, компактный, надежный. Но если в область его видимости попадают домашние животные или ветки растений, то высока вероятность, что он будет включаться, когда этого не нужно.
С датчиком движения и таймером. Настраивается так, чтобы он срабатывал в нужное время.
Реле с таймером. Отключает работу устройства, когда освещение не нужно, например, глубокой ночью.
Программируемое реле. Дорогие типы устройств, значительно превосходят другие по набору функций. Настраивают включение-выключение, в зависимости от множества факторов, в том числе и дня недели.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Где устанавливать?

Обратите внимание на место установки фотореле. Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих
машин, реле реагировать не должно, благодаря выставленной на заводе задержке по
времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы

В этом случае вам опять поможет обычный выключатель света. Только в схеме
его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода
перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все
лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора. Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

Фотореле бывают разных видов

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Схема подключения классических фотореле к линии потребления

Все виды выпускаемых промышленностью или сделанных самостоятельно реле, требуют отдельного питания. Соответственно, и два контакта устройства будут предназначены названым целям. Причем встречаются модели фотореле без встроенного преобразователя напряжения, что означает подачу питания к ним не от сети 220 В, а через отдельный понижающий блок. Линий, идущих к потребителям может быть несколько, в зависимости от количества внутренних электромагнитных переключателей. Причем ввод может быть и раздельным для каждого контакта, — объединенным между прочими — или вообще интегрированным с питанием самого фотореле.

Датчик света у большинства моделей встроен в корпус самого устройства, но существуют и раздельные варианты, позволяющие выносить его в сторону от самого аппарата. Последнее нужно для случаев исключения засветки фотоприемника от управляемых ламп, чтобы система не превращалась в стробоскоп. То есть, когда темно — аппарат включает лампы. Становится светло — он их отключает. Опять срабатывает на мрак. И так по кругу.

Описанная ранее модель ФР-602 и аналогичные ей подключаются к линии следующим образом:

На большое количество потребителей энергии

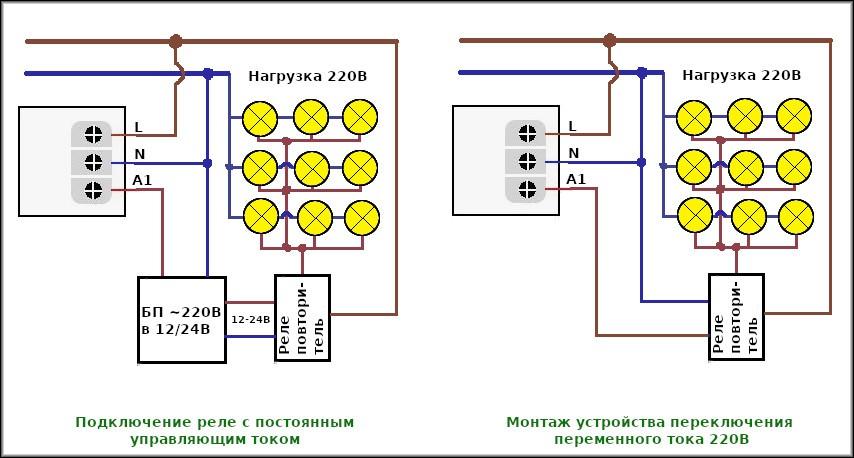

Для управления мощной нагрузкой, например, при подключении прожектора или многочисленных ламп, лучше использовать промежуточные реле. В роли последних выбираются соответствующие приборы, которые выдерживают прохождение большого тока, достаточного для питания. Примером могут стать РК-1p/2p (Un), МРП-2, IEK ORM-41F-1, DEKraft ПР-102 и им подобные

Обратите внимание, что часть из реле аналогичного плана рассчитаны на управление переменным током (AC), в то время как другие постоянным (DC). Кроме того, напряжения включения может отличаться в нижнюю сторону от номинала розетки

Последние два фактора важно учитывать при проектировании монтажной схемы. Если реле-посредник питается от постоянного тока, то фотореле должно управлять подачей электричества к блоку преобразования

Который уже включившись, приведет в действие электромагнитный контактор, активирующий основную линию питания клиентских устройств.

Использование иных моделей фотореле

Здесь представлена схема подключения фотореле для другого варианта исполнения конечного автомата — с выносным датчиком чувствительности к свету и раздельными контактными линиями. Изначально она подготовлена для ФР-7Е, но подходит и для аналогичных моделей иных производителей.

Фотография ФР-07Е:

Обратите внимание, что представленное фотореле и упомянутое ранее, различаются корпусом, а в частности защитой устройства от внешних факторов. ФР-601/602 можно безболезненно размещать под открытым небом на улице, а у ФР-7Е для аналогичного действия требуется установка дополнительного кожуха

Но устройства подобного плана установки выпускаются со всеми необходимыми креплениями в стандартный электротехнический щиток, включая подготовленные места монтажа к DIN-рейке.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Где еще используют такой прибор?

Его можно установить не только возле частных домов, но и использовать в подъездах многоэтажных зданий. Независимо от времени суток будет происходить освещение местности. Кроме того, устройство существенно экономит электроэнергию.

Его главным назначением является включение и выключение света. Например, чтобы полив огорода проходил каждую ночь автоматически, датчик подсоединяют к системе орошения. Далее все происходит автоматически.

Также его используют для системы умного дома. Она нужна для имитации присутствия хозяев. Когда владельца нет на месте, свет периодически включается и выключается. Кроме того, сама система применяется для других особенностей умного дома.

Принцип работы сумеречного выключателя и схема его подключения

Данное устройство имеет простейшее строение. Внутри него устанавливается специальная деталь, называемая светочувствительным элементом. Обычно это фотодиод либо фоторезистор. Каждый из этих элементов способен увеличивать или уменьшать сопротивление внутри датчика, ориентируясь на уровень естественной освещённости. Этот процесс вызывает увеличение или уменьшение напряжения внутри фотореле, и осветительный прибор начинает производить искусственный свет либо отключается.

Говоря простыми словами, датчик света работает как выключатель, но происходит это в автоматическом режиме. Величина светового потока, при котором фотореле (датчик включения) срабатывает, настраивается вручную и не требует особых знаний.

Конструктивные особенности датчиков света

Данные приборы по своей конструкции имеют схожие черты. Как правило, датчики представляют собой небольшую пластмассовую коробку, которая монтируется на стене или на корпусе самого осветительного прибора.

Установка фотореле занимает немного времени и позволяет экономить достаточное количество электрической энергии. Сумеречный датчик окупает себя в минимальные сроки.

Подключение фотореле для уличного освещения в условиях повышенной мощности предполагает небольшие изменения в процессе монтажа. В данном случае прибор подсоединяют через магнитный пускатель.

Если предусмотрена установка нескольких датчиков света, то в таком случае они подключаются параллельно.

Также существуют приборы, имеющие выносной датчик. Такая конструктивная особенность позволяет устанавливать прибор освещения вместе с фотореле в местах недосягаемости естественного света.

Современные технологии не стоят на месте, вместе с ними меняется схема управления освещением. Регулировка яркости света, время освещения и другие показатели могут настраиваться и поддерживаться в автоматическом режиме через компьютер и сеть интернет.

Схема подключения фотодатчика

На рисунке представлена обобщённая стандартная схема подключения датчика освещённости. Производители этих приборов постоянно улучшают конструкцию и вносят корректировки в схемы и режимы работы. Все зависит от соотношения стоимости фотореле к качеству его изготовления.

Технические характеристики устройств

Таблица соответствия классов защиты

Сфера использования электронных устройств определяется их техническими характеристиками:

Рабочее напряжение – подключение светового датчика возможно к стандартной сети в 220 В или к источнику постоянного напряжения 12 В.
Степень защиты – устройство для наружного размещения нуждается в изоляции от влаги и пыли. Класс защиты обозначается маркировкой IP. Он должен быть не ниже IP44.
Максимальный ток – параметр показывает допустимую силу тока.
Настройки режима работы – выбирается чувствительность сенсора, время задержки его включения и выключения.
Температурный диапазон – производитель указывает, при какой температуре можно эксплуатировать фотореле. Обычно он достаточно широкий, но стоит уточнить предел отрицательных показателей.
Габариты – размеры устройства учитывают при выборе места размещения.

Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде

Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже. Для этого нам понадобится лампа, предварительно вкрученная в патрон, и само фотореле.

Для большей наглядности мы произведём установку на стенде. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Далее следует подсоединить нулевую и входную фазы к самому датчику света (как правило, на корпусе отмечены места присоединения).

Вставив специальные прорезиненные пробки в эти отверстия, можно подсоединять провода. Данные резиновые заглушки хорошо защищают от пыли и других вредных воздействий извне.

Кончики проводов перед присоединением хорошо зачищаем (примерно на величину в 1 см).

входную фазу;
нулевую фазу;
защитную фазу (заземление).

Аналогичным способом подключаются провода и к самому осветительному прибору. Входную и нулевую фазы подводим к патрону, а фаза заземления подключается к корпусу прибора для освещения.

Последним этапом будет настройка чувствительности регулятора нашего фотодатчика. На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты.

Вот так выглядит вся процедура подключения датчика освещения и осветительного прибора к электрической цепи. Она не представляет собой ничего сложного, необходимо только соблюдать правильный порядок подключения проводов. В противном случае можно получить негативные последствия, вплоть до короткого замыкания или даже пожара.

Процедура подключение фотореле для уличного освещения к диодным источникам света или прожекторам является аналогичной вышеописанной и не представляет особой сложности.

Что такое фотореле, устройство и принцип действия

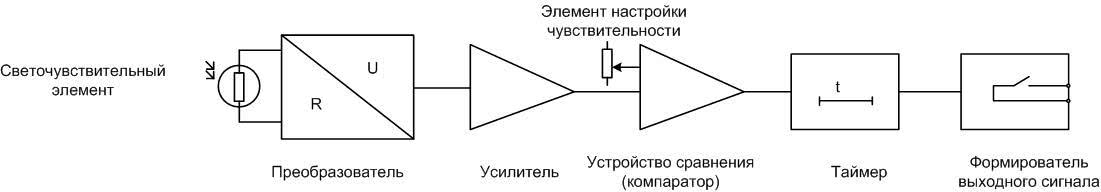

Если рассмотреть фотореле в качестве «черного ящика», то его устройство и принцип действия просты:

на стороне входа чувствительный элемент, куда попадает свет;
на выходе – сигнальное устройство;
на корпусе – настроечный орган.

При попадании света (или прекращении попадания) на чувствительный сенсор устройство выдает сигнал, который можно использовать для управления исполнительными механизмами, фонарями (напрямую или через реле-повторитель).

Реле освещенности как «черный ящик».

Можно выдавать сигнал на пульт управления или инициировать работу тревожной сигнализации. Сигнал может быть в виде:

изменения уровня напряжения (логического уровня);
«сухого контакта» реле;
изменения состояния электронного ключа (транзистор с открытым коллектором) и т.д.

Детектор освещенности может быть встроенным в корпус прибора, а может быть выносным. Тогда его можно установить в любом удобном месте. Орган настройки позволяет регулировать уровень срабатывания — можно заставить реле включать свет раньше или позже.

На самом деле устройство фотореле более сложно.

Блок-схема фотореле.

В общем случае прибор содержит:

элемент, чувствительный к свету (фоторезистор, фотодиод и т.п.);
устройство преобразования (преобразует изменение состояния сенсора в изменение электрического напряжения);
усилитель-буфер;
пороговое устройство – сравнивает напряжение от датчика с заданным уровнем;
таймер – ограничивает время работы освещения;
формирователь выходного сигнала.

Устройства разных производителей имеют разную схемотехнику. Некоторые элементы могут быть совмещены, некоторые могут отсутствовать. Некоторые приборы имеют фиксированный уровень срабатывания, у них нет органа регулировки.

Еще раз о схемах датчиков

Итак, наиболее популярную схему датчика движения приведу ещё раз:

Схема датчика движения 3

Эту схему прислал мой постоянный читатель Александр из г. Королев в декабре 2014 г., за что ему ещё раз большое спасибо. На эту схему я буду опираться по тексту статьи, поскольку она наиболее типичная. Не должно сбивать с толку, что схема в нашем примере будет разбросана по двум платам – слаботочной и силовой.

Теперь публикую фото плат датчика движения, которые прислал другой мой читатель – Ренат.

Плата слаботочная датчика движения

Плата питания (силовая) датчика движения

Вот наша с Ренатом переписка:

Ренат: Здравствуйте! По схеме и описанию у меня такой же датчик, модели точно не знаю, попросили посмотреть «перестал работать». Остановился на плате питания. Проверил все элементы, после диодного моста +24В выходит, стабилитрон +8В выдает, отпаял вторую часть схемы (плату, где ИК приемник, микросхема и т.п.). И вот, не могу понять почему реле срабатывает, когда подаю напряжение?

Ренат проделал своими руками большую работу, и я попробую помочь ему в этой статье.

Выбор подходящего места для установки

Для нормального функционирования датчика освещенности важно грамотно подобрать место для его монтажа. Тут нужно учитывать целый ряд факторов:

На устройство обязательно должен попадать свет солнца, то есть датчик должен находиться под открытым небом.
Ближайшие окна, фонари и лампы должны быть расположены как можно дальше.
Нежелательно, чтобы на фотореле попадало освещение автомобильных фар.
Не стоит устанавливать световые датчики слишком высоко. Это нужно для максимально удобного обслуживания.

При устройстве автоматизированного уличного освещения очень важно подобрать подходящее место для монтажа. Нередко фотореле устанавливается прямо на столбе

Однако это не очень удобно в плане обслуживания, так как на такой высоте его будет трудно очищать. Лучше разместить фотодатчик на стене жилища, а к самому осветителю протянуть питающий кабель.

Обзор популярных моделей и критерии выбора

Среди датчиков освещения уличных пользуются спросом российские и китайские производители. Популярные модели:

Фотореле ФР-601 от IEK (Китай) – прибор со встроенным фотоэлементом. Пластиковый корпус, степень защиты IP44. Работает с напряжением 220 В, максимальным током 10 А, нагрузкой 2,2 кВт. Порог срабатывания 5-50 Лк. Рабочая температура -25+45°.
Фотореле ФР-7Н (Россия) – оборудование имеет выносной датчик и кабель длиной 1,5 м. Крепится на DIN-рейку. Номинальное напряжение 220 В, ток 5 А. Диапазон освещенности 10-50 Лк, время срабатывания 15 с.
Сумеречное реле Zamel WZM-01/S1 (Польша) – устройство монтируется на DIN-рейку. Оно рассчитано на напряжение 230 В, нагрузку в 4 кВт, ток 16 А. Класс защиты корпуса IP20.
PS-3 EKF (Россия) – изделие рассчитано на номинальное напряжение 240 В, ток 20 А, нагрузку 4,4 кВт. Сумеречный порог 5-50 Лк. Степень защиты IP44.

ФР-601 от IEK PS-3 EKF Zamel WZM-01S1 ФР-7Н

Чтобы выбрать датчик освещенности, изучают технические параметры прибора. Также потребуется рассчитать мощность нагрузки и определить место установки. Эти факторы влияют на тип сумеречного выключателя. К основным критериям выбора относятся:

технические параметры;
возможность выполнения индивидуальных настроек предела срабатывания;
наличие дополнительных сенсоров;
место размещения фотореле.

Принцип работы прибора

Современное световое реле для уличного освещения оборудовано специализированным датчиком. Этот элемент может быть выполнен при помощи фототранзистора, фотодиода или другого полупроводника.

Специалисты выделяют такие основные типы чувствительных элементов:

транзисторный, регулирующий электросигнал при облучении светом;
симисторный, взаимодействующий с положительным или отрицательным значением гармоники и подающий электрический сигнал в управляющую цепь, которая расположена внутри его;
тиристорный, работающий при помощи постоянного тока и при попадании солнечных лучей начинающий взаимодействие;
диодный, который при облучении вырабатывает сигнал прямо пропорциональный силе света.

Схема подключения датчика освещенности
