Фотореле для уличного освещения: виды, правила установки, схемы

Выбор правильного места для установки фотоэлемента для включения света

Чтобы уличный светильник с фотореле исправно работал, следует правильно выбрать место для его установки. В первую очередь нужно знать, что датчик должен располагаться там, где он будет хорошо освещаться лучами Солнца в периоды восхода и заката.

Установка фотореле на открытом пространстве

Если фотоэлемент будет установлен вблизи дороги, необходимо позаботиться о том, чтобы на него не попадали лучи фар проезжающего транспорта. Также нужно монтажные работы проводить таким образом, чтобы до датчика в случае необходимости было удобно достать. Как показывает практика, правильно установить фотореле достаточно сложно. Для этого нужно перемещать его в предполагаемой зоне монтирования, чтобы достичь должного эффекта.

Самостоятельное создание фотореле

Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.

Рассмотрим создание простого сумеречного переключателя на базе симистора.

Предлагаемая принципиальная схема простейшего фотореле содержит:

• симистор марки Quadrac Q60;
• фотоэлемент ФСК;
• опорный резистор, отмеченный как R1.

Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.

Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:

В ней есть следующие компоненты:

• V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
• VT2 — второй транзистор контроля реле К1;
• VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.

При освещении PR1 в системе возникнет ток, достаточный для активации реле.

Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы
можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или
вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен
в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной
темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс. Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.

Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки
работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой!

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

• на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
• не стоит размещать источники искусственного света рядом с датчиком;
• размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
• высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

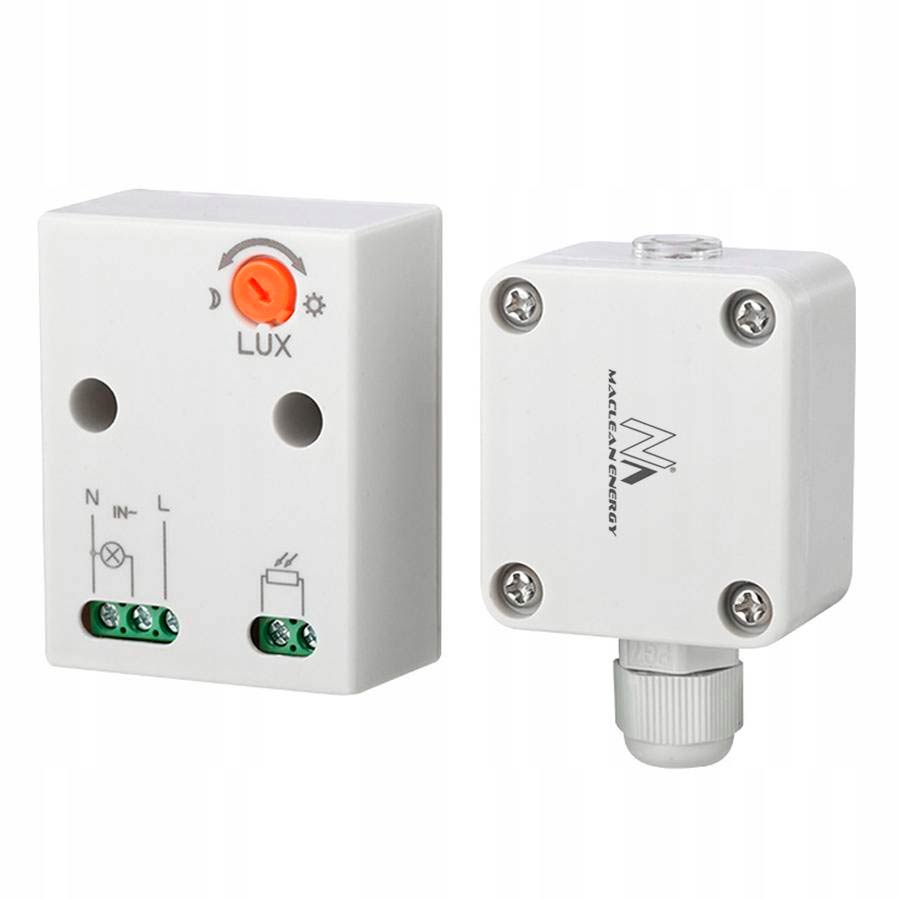

Фотореле с выносным датчиком света

Астротаймер

Подключая устройство для ночного освещения самостоятельно, важно знать основные виды устройства. В странах мира используются отличающиеся временные пояса, поэтому единых параметров для функционирования фотореле не существует

В одной части планеты устройство будет работать корректно, тогда как в другой со сбоями, например, сработает активация раньше времени.

Наиболее популярным для частного использования является астротаймер, который ежедневно анализирует данные освещённости на улице, после чего включается и отключается только в определённое время суток. Астротаймер устроен таким образом, чтобы считывать информацию через специальную прошивку схемы с полученными суточными данными.

АстротаймерыИсточник www.kirich.blog

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Рекомендации по подключению

При монтаже и подсоединении фотореле к ночному освещению, важно понимать особенности, которые могут сильно упростить эти процессы:

Если необходимо подключить сразу несколько осветительных устройств, следует использовать профильный контроллер

Он получает информацию о сигнале с регулятора датчика и регулирует уличное освещение.
Перед установкой прибора важно убедиться в том, что его мощность подходит к подключаемой электрической сети. В ином случае схема внутри корпуса фотореле может попросту перегореть.
В магазине, перед покупкой, стоит ознакомиться с полным ассортиментом устройств

Они различаются по способу подключения, многие из которых могут быть сложны для новичка.
При установке минимальное значение срабатывания практически всегда – 5 Люкс. Поэтому этот предел необходимо самостоятельно изменить под ночное время суток. Иначе прибор будет активироваться днём.
В систему ночного освещения часто подключают одновременно и фотореле, и датчики, реагирующие на движение для дополнительной охраны дома. Важно пользоваться этим сочетанием для максимальной эффективности освещения.

Видео описание

В данном видео описаны особенности датчика ночной освещённости и его монтаж:

Алгоритм установки

Практически в любом комплекте фотореле идут специальные держатели, с помощью которых прибор крепится на стену. Отвечая на вопрос о том, как подключить фотореле для уличного освещения, приводится следующий алгоритм действий:

1. Изучение размещённой на корпусе прибора схемы подключения проводников.
2. Подбор места для расположения. Оно не должно быть в диапазоне освещённости осветительного прибора.
3. Подключение проводников к соответствующим разъёмам.
4. Настройка фотореле, с помощью регулировки уровня срабатывания через контроллер на аппарате.

Коротко о главном

Фотореле не только помогает отрегулировать освещение на улице в разное время суток, но и экономит средства на электроэнергию. Работает устройство за счёт несложной схемы со встроенным фотоэлементом, который считывает информацию об освещении и включает, либо отключает прибор. В зависимости от сложности подключения, реле разделяются на несколько видов. Наиболее популярной считается модель со встроенным таймером. Алгоритм подключения у всех фотореле одинаковый, главное определиться с нулём и фазой. Следуя несложным советам и изучив схему устройства, его сможет подключить любой человек.

Принцип действия

На схеме показан принцип действия устройства. Фоторезистор PR1 уменьшает при повышении освещенности свое сопротивление до нескольких Ком, благодаря чему открывается фототранзистор VT2, который включает фотореле K1, и уже это устройство, в свою очередь, начнет передавать сигналы. Защищает схему от самоиндукции диод VD1. Благодаря такому принципу, даже очень слабые сигналы позволяют включать или выключать свет.

Фото – Схема фотореле

Главная рабочая часть – фотоэлемент, представляет собой газовую трубку, в которой производится ионизация газа. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов.

Фото – Фотореле

Всякий раз, когда отрицательно заряженная поверхность помещается в атмосферу ионизируемого газа, такого как пары ртути или какой-либо инертный газ, на неё переходят электроны. Там посредством использования теории скоростей Ферми-Дирака, электроны ускоряются в зависимости от силы приложенного электрического поля.

Фото – Фотореле TDM

Эти электроны перемещаются на относительно короткое расстояние до столкновения с атомом ионизирующего газа. Когда электрон, имеющий постоянную кинетическую энергию, проходит через ионизирущее вещество, он нарушает атомы, с которыми сталкивается. Также его траектория действия может периодически меняться. Если материал является газообразным, то полученные фрагменты или ионы могут перемещаться в противоположную сторону друг от друга. Но если электроны выбиты из атомов, то они двигаются в одном направлении, а остаточные положительные ионы – в противоположном. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

Именно перемещения электрических частиц в определенной последовательности и становится причиной переключения приспособления. Нужно сказать, что это особенно удобно для устройств с датчиком движения Finder, Legrand.

Достоинства и характеристики

Фотореле имеет много положительных сторон:

1. Создает комфорт и безопасность.
2. Экономия электроэнергии.
3. Отсутствие контроля за включением и выключением осветительных приборов.

Основной недостаток

— это дополнительные расходы на покупку и установку устройства.

Основные технические характеристики:

1. Напряжение в сети, обычно это 220 В, с частотой 50 Гц.
2. Максимальный показатель тока, чаще всего от 5 до 16 Гц;

Уровень максимального тока нагрузки зависит от мощности, и чем сильнее нагрузка, тем больше должен быть показатель тока.

1. Диапазон наружного освещения, при котором срабатывает реле.
2. Потребляемая мощность светочувствительного прибора.
3. предусмотренная задержка от непродолжительного затемнения.
4. Температура окружающей среды.
5. Уровень защиты оболочки.

Уровень освещенности окружающей среды, при котором срабатывает система включения — в диапазоне от 5 до 50 люкс. Также есть возможность регулировки этого показателя.

Светочувствительное реле потребляет от 0,1 до 1 Вт в так называемом спящем режиме и от 5 до 10 Вт в рабочем состоянии. Большинство моделей снабжены специальной системой задержки включении и выключения, что дает возможность избежать случайных сбоев.

Для районов с разным температурным режимом, предусмотрены различные варианты прибора. Обычное светочувствительное реле должно работать от -20 до +50 градусов по Цельсию. Есть международная классификация уровней защиты, согласно которой для реле, устанавливаемого на улице, нужна маркировка не менее IP44.

Степень защиты, согласно международной системе – это защита от проникновения воды и твердых предметов.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Подключение фотореле

К сожалению, единого стандарта подключения фотореле нет, и каждый производитель предлагает свой метод. Но в целом они практически неотличимы, и главной проблемой, если вы взялись подключать фотореле своими руками, могут стать реле с выносным фотоэлементом.

Подключение фотореле с встроенным силовым блоком

Подключение фотореле со строенным силовым блоком

• Самые простые фотореле со встроенным силовым блоком обычно имеют три вывода. Из которых к двум выводам подключатся фазные провода, а к третьему — нулевой. Подключение защитного провода обычно не предусмотрено.
• Для подключения в первую очередь снимаем напряжение с участка цепи, где предстоит работа.
• После этого к выводу «L1» (может быть применена другая маркировка вывода) подключаем фазный провод, приходящий от питающего автоматического выключателя.
• К выводу «L2» подключаем фазный провод, к которому подключены наши осветительные приборы.
• К выводу «N» подключаем нулевой провод. Он необходим для того, чтобы фотоэлемент включение освещения мог нормально работать.
• Теперь после выполнения всех необходимых регулировок можно подать напряжение и испытать наше фотореле.

Подключение фотореле с выносным фотоэлементом

Подключение фотореле с выносным фотоэлементом

Особенностью фотореле с выносным элементом является расположение непосредственно датчика отдельно от силового блока. Фотоэлемент для включения освещения подключается отдельно, в связи с этим такие силовые блоки имеют пять выводов.

Чтобы выполнить подключение такого фотореле, необходимо сначала подключить силовые провода. Делается это в точности как подключение фотореле со встроенным силовым блоком.

• После этого мы можем подключить непосредственно фотоэлементы для включения освещения. Для этого у нас имеется два вывода, которые имеют соответствующую маркировку. Эта маркировка в значительной степени отличается у разных производителей, но в большинстве случаев она изображает датчик.
• После выполнения всех необходимых настроек, мы можем подать напряжение и испытать работоспособность нашей схемы.

Устройство датчика света: на чём основан принцип действия фотореле

Прежде чем подключить светильник с фотоэлементом для уличного освещения, необходимо понять принцип работы самого датчика. Рассмотрим функционал устройства на примере фотореле ФР-7.

Фотореле модели ФР-7

При наступлении темноты группа контактов, расположенная внутри корпуса датчика, замыкается. Они включают осветительные приборы, которые находятся в единой цепи. Как только уровень дневного света «восстанавливается», происходит размыкание контактов и выключение ламп.

Таблица 1. Определение уровня освещённости при помощи фотоэлементов

Обратите внимание, что подавляющее большинство датчиков (к примеру, фотореле ФР-2) имеет определённую выдержку – интервал по времени. Она необходима для исключения срабатывания устройств от поступления ложных сигналов

По этой причине следует избегать установки датчиков света вблизи искусственных источников.

Выгода от использования фотореле для уличного освещения цены

Монтаж фотосенсора как компонента системы освещения выгоден по ряду причин. В результате использования современной технологии повышается комфорт условий проживания на территории.

Те, кто установил на своем придомовом участке фотореле, успели оценить его неоспоримые преимущества:

1. Обеспечивает удобство работы с системой внешнего освещения. Включать уличное освещение становится максимально просто — эта задача возлагается на установленное устройство.
2. Экономит электричество, потребляемое лампами накаливания — освещение включается только по мере фактической необходимости.
3. Продлевает срок службы ламп, установленных в осветительных приборах.
4. Быстрое срабатывание — по этому параметру выигрывает в сравнении с механическим выключателем.
5. Совместимость устройства практически со всеми типами ламп накаливания — не станет проблемой подобрать элементы для системы освещения.
6. Автоматическая система включения освещения выполняет охранную функцию — отпугивает потенциальных злоумышленников.

Очевидные выгоды монтажа фотоэлемента обусловили его популярность. Подключение и настройку потребуется произвести однократно, в то время как смонтированная система будет служить владельцу верой и правдой многие годы.

Эксплуатационные характеристики уличного датчика освещенности

Эксплуатационные характеристики датчиков уличного освещения определяются:

• номинальным напряжением;
• частотой сети;
• коммутируемой сетью;
• сектором срабатывания;
• потребляемой мощностью;
• допустимыми колебаниями сетевого напряжения;
• температурным диапазоном;
• размерами, весом.

В зависимости от индивидуальных особенностей, в некоторых устройствах число характеристик увеличивается.

Варианты настроек подключения датчика света

За исключением простейших фотореле, большинство датчиков света оснащены автоматической регулировкой. Режим работы выбирается вручную. Настройка осуществляется с помощью специальных регуляторов, вынесенных на переднюю панель устройства.

Возможности настройки

Регуляторы датчиков уличного освещения позволяют управлять:

• порогом реагирования. Контролирует чувствительность устройства. Требует понижения в условиях яркого уличного освещения, а также в зимнее время, вследствие отражающих свойств снега;
• секундным задержанием включения/отключения. Исключает ложные срабатывания, вызываемые случайным изменением светового потока (свет фар, молния, тучи и пр.);
• диапазоном освещенности. Нижняя граница отвечает за включение датчика, а верхняя – за отключение. Измеряется в Люксах. Полная темнота – 2 лк, сумерки – 20–80 лк и т. д.

Благодаря настройкам потребитель получает возможность оптимизировать работу реле под конкретные условия, добиться комфорта и экономического эффекта.

Технические показатели сумеречных выключателей

Основные параметры для работы фотореле прописаны в ГОСТах и технической документации приборов. Эти показатели подобраны с учетом реалий использования в нашей стране, однако, на рынке присутствуют аналоги данных световых датчиков. Перед покупкой прибора обязательно следует убедиться в том, что прибор будет корректно работать при подключении к нашей электрической цепи.

Основные характеристики датчиков света:

• величина номинального напряжения питания;
• мощностные показатели потребления электрической энергии и уровень тепловой нагрузки на осветительный прибор;
• условия эксплуатации в определённых климатических зонах (осадки, пыль, повышенная или пониженная температура окружающего воздуха и т. д.);
• показатели светочувствительности;
• разновидности и типы приборов (коммутируемые, люминесцентные и энергосберегающие).

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

• однофазные (бытовые, под сеть 220 В);
• трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Принцип функционирования

Как уже было описано ранее, фотореле работает благодаря встроенному датчику. Различают несколько видов фотоэлемента для включения света:

1. Фоторезистор – замеряет значение своего сопротивления свету, при определённых значениях активирует свет или отключает его.
2. Фототранзистор – активирует уличное освещение при попадании солнечных лучей на электросигнал.
3. Фототиристор – при любом контакте со светом выполняет подключение фотореле к постоянному току, активируя уличное освещение.
4. Фотосимистор – активирует или отключает уличный свет, используя данные гармоники сигнала, которая может быть разной, в зависимости от уровня освещённости. Этот тип фотоэлемента взаимодействует с внутренней схемой устройства.
5. Фотодиод – при контакте со светом он передаёт специальный сигнал на датчик, пропорциональный уровню уличного освещения.

Усвоив вышеописанную информацию можно понять, как подключить датчик света своими руками. Для этого не нужны специальные навыки или профессиональное обучение. Хватит понимания нюансов процесса функционирования и знание алгоритма подключения.

Установленный приборИсточник remoo.ru

Похожие записи:

10 лучших мини-кондиционеров Нюансы возведения свайно-ростверкового фундамента для дома из газобетона 60 идей интерьеров ванной комнаты совмещенной с туалетом Разбираемся какая печь лучше для бани: электрическая, дровяная, газовая Как выбрать термостойкий кабель для бани и сауны Разновидности и расчет трезфазных автоматических выключателей
