Как выбрать термостойкий кабель для бани и сауны

Виды доильных аппаратов

Промышленность выпускает довольно большой ассортимент доильных аппаратов для разных сегментов рынка. На рынке присутствуют отечественные и зарубежные производители оборудования. Характеризуются производительностью, степенью автоматизации, регулировками. Производители выпускают недорогие аппараты для мелких индивидуальных хозяйств с доступной ценой, с производительностью 1-7 сдоенных коров в час, так и мощные агрегаты, способные одновременно производить доение с двух и более коров на больших молочных фермах с производительностью до 30 коров в час и более. Питаются доильные аппараты от сети электрического тока, который обеспечивает работу вакуумных нагнетателей и автоматики.

Принцип во всех доильных аппаратах одинаков, но существует двухтактные и трехтактные агрегаты. Применение трехтактных доильных аппаратов обеспечивает лучшие результаты удоя, т к в циклах создания вакуумного перепада давления, которые обеспечивают извлечение молока из вымени предусмотрен режим паузы, который в итоге лучше переносится животными и делает процесс доения более комфортным для них.

Город Российские(руб) Италия(руб)
Челябинск от 21300 от 37000
Москва от 18500. от 35500
Казань от 22000 от 36500
Уфа от 19900 от 36000

При соблюдении правильного алгоритма машинного доения можно добиться высокой эффективности молочной фермы и больших удоев. Выполняйте все рекомендации производителей доильных аппаратов и у вас не возникнет никаких проблем. Просмотрите наши видео, в котором мы подробно описали как правильно доить. Судя по отзывам, машинное доение коров использует подавляющее большинство фермерских хозяйств.

Переход с ручного доения к автоматизированному оправдывается большими выгодами, особенно для большого фермерского хозяйства. Задумываясь о переходе на механическую дойку, учитывайте, что возврат на ручную настоятельно не рекомендован. У коров часто при этом снижается продуктивность и нарушается отдача молока.

Преимущества

  • Автоматическое доение имеет много достоинств, а именно:
  • надой в разы быстрее, чем самостоятельный обход стада, и не требуется большое число доярок;
  • здоровые и свободные руки – частое заболевание у тех, кто доит коров вручную, это артрит;
  • ёмкость устройства плотно закрыта, в молоко не попадает шерсть, мусор, пыль;
  • надой имеет жирность выше, чем при ручном методе забора молока;
  • несложная эксплуатация;
  • малый расход электричества;
  • не требует покупки дополнительных приспособлений.

Недостатки

  • Минусов у использования доильного аппарата несколько, поскольку он:
  • требует регулярного ухода – если устройство масляное, следить за уровнем масла нужно тщательно;
  • аппараты сухого типа шумные и требуют предварительного приучения коров к их звучанию;
  • чувствителен к низким температурам;
  • не терпит попадания влаги в насос;
  • не всем коровам подходит из-за индивидуальных особенностей животного.

Стоимость устройства не всегда целесообразна, если в хозяйстве только одна корова.

Машинное доение работает по единому принципу, но сами аппараты либо 2-тактные, либо 3-тактные. Последние дают удой лучше, так как в них вакуумный перепад давления и есть режим паузы – для животных такой агрегат более комфортный, у них реже случается стресс. Степень автоматизации устройств разная, подключить к переносному можно как одну корову, так и сразу до 20. Для больших фермерских хозяйств есть доильные системы, рассчитанные на количество от двух десятков до сотни голов.

Сегодня на рынке есть модели, которые максимально приближены к естественному процессу забора молока. Аппараты бывают:

  1. Трёхтактными – сжатие соска, сцеживание, отдых, повтор цикла.
  2. Асинхронными – сдаивание сначала задних желез, затем передних.
  3. Тактными – это число, равное сосательным движениям телёнка.

Не менее важный критерий при выборе – тип мотора, которых всего два:

  1. Масляный – в работе тихий, цена приемлемая, хорош для доения большого количества коров.
  2. Сухой – дороже масляного, устойчив к перепадам температур, имеет малый вес, не требователен в уходе и окружающую среду выбросами не загрязняет.

Классы вакуумных насосов тоже разные:

  1. Мембранный – на несколько единиц скота, чаще применим в бюджетных аппаратах.
  2. Поршневой – не очень удобен из-за больших размеров, шума и при и этом не самый прочный.
  3. Роторный – почти бесшумный.

Способ добычи молока у агрегатов – вакуумный. В доильных аппаратах электроприводной насос создаёт этот вакуум в зависимости от настроек на манометре и регуляторе, поддерживая необходимое давление в процессе. Пневматический пульсатор подаёт импульсы, скорость подачи вы можете регулировать сами.

Кабель для сауны – освещение в предбаннике

В предбанных зонах нет такой влажности как в помывочной или высоких температур, как в парной, поэтому здесь допустимо использовать марки, которые будут удовлетворять требованиям пожарной безопасности. Например, подойдут ВВГнг-LS или ВВГнг-FRLS сечением 1,5 мм2 для освещения и 2,5 мм2 для розеток.

Монтаж электропроводки в предбанной зоне лучше выполнять открытым способом, что допустимо по правилам ПУЭ и удобно в случае ремонта. Кабель может быть проложен открыто на фарфоровых изоляторах, также для открытой проводки допустимо использование гофрированных труб, специальных плинтусов и кабель-каналов.

Нормативы ПУЭ

ПУЭ — это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.

Начнем с электрощитка

Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным — сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа — только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

Особенность парной

Парная в бане — это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет — внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.. Да, внутри парилки обычной бани из электрических приборов — только осветительные

А выключатели для ламп — снаружи

Да, внутри парилки обычной бани из электрических приборов — только осветительные. А выключатели для ламп — снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи — в следующей главе.

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется — в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра — 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

Монтаж электропроводки в бане: базовые рекомендации

Распайка коробки

Первое, что Вам нужно в данном вопросе – это точное представление электрической схемы всей будущей бани. Нарисуйте на бумаге план Вашей бани с учётом дверей и окон. Размеры тоже примерно соблюдайте, это пригодится при подсчёте длины провода. На этом плане нарисуйте все розетки, светильники, выключатели, а также вводной щиток, в котором будет стоять учёт (счётчик, если надо) и защита.

Прикиньте все тонкости: куда будут открываться двери, чтобы не мешали выключателям и розеткам. Из расположения мебели в комнате отдыха, набросайте местонахождения розеток

Это важно, чтобы потом не кидать переноски и удлинители. Учтите, что в парной и мойке допускаются только светильники, розетки и выключатели должны быть за их пределом

После того, как электрическая схема примерно нарисована, можно приступать к подсчёту проводов. Для освещения используйте провода сечением 1,5 кв. мм. Этого вполне достаточно для ламп. На розетки тяните провод сечением не менее 2,5 кв. мм. Алюминий я не рассматриваю, только медь.

При подсчёте сечения учитывайте суммарную нагрузку, которую будете использовать у себе в бане. Для этого приведу простой запоминающийся пример: 1 кв. мм. медного провода держит нагрузку в 10 ампер. Это обычный электрический чайник на 2 кВт. (1 кВт равен 4,5 А). Вполне возможно у Вас в зимнее время будут применяться тепловые пушки или калориферы. Учтите эту нагрузку и сделайте монтаж электропроводки с запасом (по сечению).

Будет отличным вариантом, если у Вас в бане будет применяться вся фурнитура (светильники, выключатели и т.д.) с IP-54 и выше. Что такое IP и «с чем его едят» можете прочитать здесь. Провода лучше всего прокладывать в пластиковой гофре. Сегодня такая гофрированная труба для электропроводки применяется довольно часто. Она не дорого стоит и весьма практична.

Гофротруба

Все провода соединяются в распределительных коробках. Они сводятся туда, зачищаются от изоляции и распаиваются. То есть скручиваются между собой в нужной последовательности при помощи пассатижей. Скрутка должна быть плотной, ровной, красивой. Её длина примерно 3-4 см. Затем каждая скрутка изолируется изолентой и разводится в разные стороны коробки. Можно применить специальные изолирующие колпачки, но они менее эффективны.

По правилам ПУЭ сегодня нельзя применять простые скрутки. Все соединения должны свариваться или должны применяться специальные зажимы. Сварить медные провода не составляет большого труда. Для этого используют простой сварочный инвертор, а вместо электрода можно применить графитовую щётку от большого двигателя. Но скажу из практики: хорошо сделанная скрутка медного провода простоит не один десяток лет и Вы не, будете знать никаких проблем. Единственное условие – не включайте нагрузки, превышающие пропускной способности провода.

Для лучшей и надёжной эксплуатации электропроводки рекомендуется сделать отдельные группы на освещение, розетки, электрокаменку (если есть). На каждую группу устанавливается свой автомат для защиты от короткого замыкания и от перегрузки по току. Чтобы исключить поражение электрическим током целесообразно ставить УЗО (устройство защитно отключающее) примерно на 30 мА. (ток утечки). Ставить УЗО с меньшим током утечки смысла нет – оно постоянно будет отключаться из-за повышенной влажности.

Соединение проводов

Принцип работы УЗО такой: какой ток пришёл, такой же должен уйти. Если «эта штука» определит разницу токов (найдёт токи утечки), то она просто отключится. Такое возможно при плохой старой изоляции, при пробое или повреждении изоляции, при случайном попадании фазного провода на металлические части электроприбора, при случайном прикосновении к фазному проводу.

Используя такие средства защиты и соблюдая элементарные правила электробезопасности, я не вижу смысла применения в бане безопасного напряжения 12, 24 или 36 вольт. Хотя многие люди применяют в бане именно 12 вольт.

Вводной щиток ставится возле входа, чтобы обеспечить удобный подход и обслуживание. Если он металлический, то в обязательном порядке делается его заземление. Для пластикового бокса оно не нужно, но контур заземления обязательно делается и соединяется с земляной шиной в щитке. Это делать обязательно, без заземления никак нельзя.

Жаропрочный кабель для сауны: общие правила прокладки

Чтобы не допустить возгорания или короткого замыкания важно руководствоваться нормативными документами: ГОСТ Р 50571.11-96, ПУЭ и СНиП 2.08.01-89. Согласно им, прокладка ведется преимущественно скрытым способом без использования металлических или гофрированных труб

Так же учитываются следующие основные правила:

  1. Электроустановочные изделия не располагаются в парилке и мойке. Имеют класс защиты от влаги.
  2. Электрическая печь снабжается автоматикой для выключения при повышении температуры воздуха до 140 градусов.
  3. Предусматривается защита от образования конденсата и отдельное заземление для банной постройки и электроприборов.
  4. Кабель для парилки монтируется скрыто.

Наличие общей схемы электрификации банной постройки позволяет правильно произвести внутреннюю разводку. Распределительный щит является начальным источником питания. Присоединение идет к вводному автомату с помощью синих и серых проводов. Желто-зеленый провод для саун предназначен для шины заземления. Расчет общего количества потребителей помогает рассчитать параметры токовой отсечки.

Запретными зонами для расположения кабеля для бань являются дверные проемы, отопительные и электрические приборы. Нельзя допускать заломов и перегибов. Фиксация идет строго в вертикальном и горизонтальном положении. Токопроводящие жилы соединяются между собой сваркой или спайкой.

Розетки и выключатели крепятся на высоте 95 см от пола в помещениях с низким уровнем влажности. Для них предусматривается автомат в щите. От него прокладывается ВВГ к отдельной распределительной коробке для каждой комнаты.

Жилы помечают отличительным знаком, так как не все заводы-изготовители следуют установленным цветам. Концы жил зачищают и соединяют клеммами.

Важно не допускать ошибок при устройстве системы электроснабжения. Правильно подобранное защитное оборудование, верная маркировка, соблюдение норм и правил являются гарантией безопасного проведения водных процедур

Какой кабель нужен для проводки в бане? На этот и многие другие вопросы ответы найдутся в нашем блоге banya-guru.ru.

Кабель для парилки – сравнение марок

Кабель для парилки в сауне или бане необходимо подбирать исходя из температурного диапазона эксплуатации и уровня влажности. Так в сауне температура нагрева может достигать 90-110 С, а в турецкой бане эти значения колеблются в пределах 40-45 С, но при этом с влажностью до 100%

Обычные электропровода с пластмассовой изоляцией не подходят, так как максимальная температура эксплуатации ограничивается до +70 С. При их использовании в парной риск деформации изоляции и оболочек возрастает, соответственно возрастает угроза короткого замыкания и пожара в худшем случае, или выхода кабеля из строя и необходимости его замены в лучшем.

Для подключения освещения и электрической печи необходимо использовать только термостойкие кабели и провода, выполненные из специальных кремнийорганических изоляционных материалов. Наиболее популярные кабельные марки для сауны ПРКС, ПВКВ, РКГМ.

Для подключения освещения непосредственно в парильной зоне подойдет кабель ПВКВ, РКГМ сечением 1,5 мм2. На рынке существуют только одножильные провода этих марок. При выборе термостойкого кабеля для электрокаменки подойдет провод ПРКС сечением не менее 3х2,5 мм2.

Рассмотрим основные характеристики жаростойких кабелей для саун в таблице 1.

Таблица 1. Сравнение термостойких кабелей для саун и бань

ПРКС РКГМ ПВКВ
Материал изоляции/оболочки Изоляция и оболочка из кремнийорганической резины Изоляция: кремнийорганическая резина, оболочка: оплетка из стекловолокна покрытая лаком 2 слоя изоляции и кремнийорганической резины
Количество жил 2-5 1 1
Сечение, мм2 0,75-10 0,75-95 0,75-120
Максимальная рабочая температура жилы 180 С (В маслобензостойком исполнении до + 250С) 180 С 180 С
Влажность до 98% до 100% при температуре 35 С до 100% при температуре 35 С
Особенности эксплуатации не выделяет токсичных веществ при нагревании, экологически безопасен. Подходит для подключения электропечей и каменок в саунах и банях. Подходит для подключения светильников в парной, для подключения электрических печей и другого оборудования, не токсичен. Аналогично РКГМ
Цена за кабель сечением 2,5, руб/м *** ПРКС 2х2,5 – от 120 руб/м РКГМ 1х2,5 – от 33 руб/м ПВКВ 1х2,5- от 37 руб/м

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.

Чтобы осуществить подключение необходимо знать ряд условий:

  • линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
  • электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
  • электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

Итог

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

Рекомендации специалистов

Опытные электрики советуют:

  1. Прокладывать кабель для бани скрытым методом. Допускается открытая укладка. Использование металлических защитных рукавов запрещено.
  2. Нельзя устанавливать в парилке распределительные щиты, выключатели, розетки. Проводка в парной должна быть скрытой.
  3. Электрическую печь подключают к отдельной линии, снабженной автоматическими управляющими блоками.
  4. В местах пролегания кабелей не должен скапливаться конденсат.
  5. Все приборы необходимо заземлять. Баню снабжают собственным контуром.
  6. Компоненты электрической сети должны иметь соответствующий класс защиты.

Правильно выбирая кабель, проводя электрическую сеть и устанавливая приборы, владелец бани защищает себя от травм, а имущество — от порчи или уничтожения.

Для температуры до 200 и более градусов

Термостойкий кабель для сауны ПАЛ, как свидетельствует маркировка, сделан из асбеста (буква А), покрыт лаком (буква Л). Его можно статично укладывать даже в печах.

Провод выдерживает нагревание без выделения вредных веществ до +200 ℃. Он не теряет эксплуатационных качеств, целостность при повышении температуры до +300 ℃, но при столь большом нагревании возможно выделение вредных паров. Этого не стоит допускать.

Продукция ПМТК – это провод (П) монтажный (М), термостойкий (Т) в кремнийорганической изоляции (К). Он рекомендован для подключения мощного оборудования, печей, систем отопления бань и саун; выдерживает 100 % влажность и температуру +200 °С.

Теплостойкая продукция ПРКС изолирована кремнийорганической резиной, обладает большой гибкостью, влагостойкостью, вполне пригодна для прокладки в сауне.

Многожильная структура позволяет подключать мощное электрооборудование и эксплуатировать его при температуре, не превышающей +250 ℃. Перегрев свыше указанного значения может спровоцировать вредные испарения.

Базовые характеристики

Провод РКГМ отличается следующими характеристиками:

  1. Номинальное переменное напряжение — до 660 В.
  2. Сечение многопроволочной жилы — от 0,75 до 120 квадратных миллиметров.
  3. Класс гибкости — от 4 и больше.
  4. Наименьший радиус изгиба при установочных работах — двойной
  5. Диапазон рабочих температур — от минус 60 до плюс 180 градусов по Цельсию. Температура прокладки не должна быть меньше 15 градусов мороза.
  6. Гарантийный срок эксплуатации — 8 лет.
  7. Устойчив к воспламенению.

В таблице ниже представлена номенклатура проводов РКГМ по сечениям, массе и диаметру.

Сечение, кв.мм Масса провода, кг/км Наружный диаметр, мм
0,75 18,4 3,5
1 21 3,6
1,5 27 3,9
2,5 41,7 4,6
4 58,9 5,4
6 86,1 6,3
10 128 7,6
16 199 9,2
25 301 10,9
35 403 12,2
50 549 14,1
70 755 16,5
95 1018 18,6
120 1252,8 21,3

Специфика работы электропроводки в бане

Электропроводка в любом помещении является необходимым элементом благоустройства. Однако, она же служит основным источником опасности и требует большого внимания и тщательности во время монтажа. Электричество в бане используется намного активнее, чем в жилых помещениях, поскольку в большинстве отделений отсутствуют окна. Остаться без освещения во время принятия банных процедур весьма опасно, так как в темноте легко получить травмы или ожоги.

Отдельную сложность и ответственность представляет монтаж проводов и элементов схемы электропитания. В большинстве случаев используется скрытый монтаж, позволяющий защитить электрику от воздействия влажности и высоких температур. При этом, после установки обшивки доступ к проводке затрудняется, поэтому нельзя допускать никаких ошибок или небрежностей. Иначе, как минимум, пропадёт контакт проводов, а в самом сложном случае возникнет пожар. Отделка бани, как правило, производится из древесины и других горючих материалов, поэтому необходимо свести риск к минимуму.

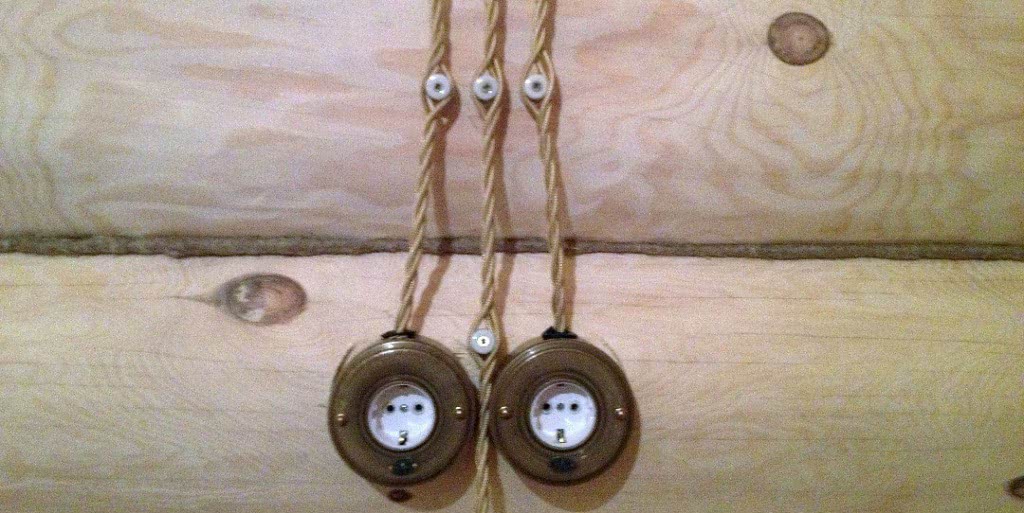

Розетки с защитной крышкойИсточник veson.ru

Особое внимание необходимо уделять защите пользователей от контактов с электрическим током. Если в сауне используются электронагреватели, понадобится грамотно обустроенный заземляющий контур и автоматы отключения питания (УЗО)

Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.

  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.
