Характеристики и область применения термостойкого провода ркгм

Расшифровка и структура провода

Начнем наш разговор с разбора аббревиатуры названия провода и его структуры. Это позволит нам в дальнейшем понимать, с чем связаны те или иные характеристики проводника.

Что означает ПВКВ?

В качестве примера давайте разберем провод ПВКВ 4. Каждая буква в этой аббревиатуре обозначает определенное свойство, которое влияет на его свойства.

Сечение ПВКВ

• Первая буква может быть «А». Она означает, что провод изготовлен из алюминия. В нашем случае ее нет, что говорит нам о том, что провод изготовлен из меди.
• Вторая буква «П». Она определяет тип изделия, когда перед нами именно провод, а не «Ш» — шнур или «К» — кабель.
• Третья буква «В». Она обозначает тип изоляции. В нашем случае, это поливинилхлорид или как его еще называют, винил. Это достаточно эластичный материал со стабильными диэлектрическими свойствами.

Свойства кремнийорганической резины

• Четвертая буква «К». Она говорит нам о наличии второго слоя изоляции. Это кремнийорганическая резина. Этот материал значительно более устойчив к температурным воздействиям, что выводит наш провод на совершенно иной уровень.
• И наконец буква «В». Она указывает на назначение кабеля – выводной. То есть, производитель рекомендует использовать его в качестве выводов электрических машин. Именно поэтому в начале нашей статьи мы сказали, что используется этот провод достаточно широко, но в электрических сетях встретить его практически невозможно.
• Ну и последнее значение в аббревиатуре — это цифра. Она указывает нам на сечение провода в мм2.

Строение провода

Теперь давайте разберем, как устроен данный проводник, и в качестве примера возьмем все тот же ПВКВ 4 провод.

Применение

РКГМ, ГОСТ 16036-79 – это установочный электрический провод тока, покрытый кремниевой органической резиной, благодаря этому он нагревостойкий. Его используют для бани, ванной комнаты, подвала и прочих мест, где может быть повышенная температура и / или влажность, т. к. одиночный шнур не распространяет продукты горения. Он относится к серии МСТП – монтажные термостойкие провода для наружных работ, но при этом может использовать как ПРКА или ПРКС для разветвления проводки и подключения мощного станочного оборудования.

Фото – термостойкий провод РКГМ

Этот кабель часто применяется для прокладки силовых электрических цепей в помещениях и на улице, в районах со средним климатом, прокладок обмоток в переменных машинах и установке мощной техники. Его относят к кабелям типа «Н», что означает, что он подходит для мощных электрических аппаратов. Как и ПВКВ или ПМТК, РКГМ плохо переносит воздействие холода, поэтому его редко монтируют на участках с холодным климатом. В частности, плохая стойкость к минусовым температурам сильно проявляется из-за фирменного наслоения изоляций (стекловолокно, пластик, резина), поэтому очень редко производится монтаж коммуникации в северных районах.

Но, в отличие от моделей с асбестовой изоляцией типа ПАЛ, данный тип кабеля отлично переносит воздействие лаками и красками. Резина и слой лака не растворяются под воздействием химических компонентов, поэтому возможно применение продукции на химических предприятиях. Потребители также отмечают устойчивость провода к грибкам и плесени.

Фото – провод РКГМ в бане

Видео: тестирование РКГМ проводов

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

• буква «А» в начале отсутствует, что означает – жилы медные;
• Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
• Г – провод гибкий, не бронированный;
• М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

1. Номинальное напряжение (переменное) – до 660 В.
2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
4. Относительная влажность воздуха 100% при температуре не выше +35°С
5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
6. Гарантийный срок службы 8 лет.
7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

• Камкабель;
• Уралкабель;
• Рыбинсккабель;
• Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

samelectrik.ru

Что это такое

Еслипланируется подсоединять к сети электрооборудование с напряжением до 660 вольт, придется учесть ряд важных моментов. Специалисты запрещают использовать обычный силовой кабель для подобных целей, поэтому производители разрабатывают специальные модели. Среди них можно выделить провод РКГМ.

Термостойкий проводник

Маркировка кабеля расшифровывается следующим образом:

Если буква «А» отсутствует, жила проводника изготовлена из меди. Если она имеется, жила выполнена из алюминия.

• «Р» — обозначение материала для изоляции. Она выполнена из резины.
• «К» — резиновая изоляция, изготовленная на основе кремнийорганических соединений.
• «Г» — подобное обозначение характеризует гибкость изделия.
• «М» — Наружную оплётку производят на основе стекловолокон, которые пропитаны жаростойким лаком, а также на основе кремнийорганических соединений со специальной эмалью.

Технический показатель изделия

Конструкция

Провод представляет собой нагреватель, выполненный из ленты фехраля, нихрома, либо нержавеющей стали. Поверх него методом сплошного оплетения накладывается двухслойная изоляция на основе жаропрочных нитей из стекловолокна или кремнеземного волокна.

Конструкция изделия описана в документе ТУ 3568-011-66158671-2013 и должна соответствовать его требованиям.

Что это такое

Еслипланируется подсоединять к сети электрооборудование с напряжением до 660 вольт, придется учесть ряд важных моментов. Специалисты запрещают использовать обычный силовой кабель для подобных целей, поэтому производители разрабатывают специальные модели. Среди них можно выделить провод РКГМ.

Термостойкий проводник

Маркировка кабеля расшифровывается следующим образом:

Если буква «А» отсутствует, жила проводника изготовлена из меди. Если она имеется, жила выполнена из алюминия.

• «Р» — обозначение материала для изоляции. Она выполнена из резины.
• «К» — резиновая изоляция, изготовленная на основе кремнийорганических соединений.
• «Г» — подобное обозначение характеризует гибкость изделия.
• «М» — Наружную оплётку производят на основе стекловолокон, которые пропитаны жаростойким лаком, а также на основе кремнийорганических соединений со специальной эмалью.

Технический показатель изделия

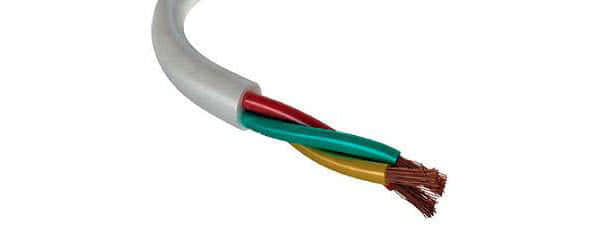

ПРКС

Гибкий медными кабель марки ПРКС в силиконовой изоляции выдерживает температуру от -60 до +180°C. Может содержать от 2 до 5 жил. При нагреве или воздействии огня не выделяет токсинов и не деформируется при перепадах температур. Также стоит отметить, что его оболочка устойчиво переносит воздействие масел и бензина.

Всё это также позволяет использовать ПРКС для подключения мощных электроприборов к питающей сети в жарких помещениях, а также для питания мощных нагревателей.

Мы рассмотрели основные марки термостойких кабелей и проводов, а также их характеристики. Все изделия можно использовать в бане и других целях, при которых проводка будет эксплуатироваться в условиях повышенной температуры. В наше время наиболее популярным является применение таких проводников для прокладки питания подсветки в бане, например, для светодиодной ленты или обычных светильников. Подключение электропечей с мощными тэнами также должно выполняться термостойким кабелем, изоляция которого не оплавиться от непосредственной близости к источнику нагрева, в противном случае возможны короткие замыкания и прочие неприятности.

Напоследок рекомендуем просмотреть обзор некоторых марок, которые были в нашем списке:

Материалы по теме:

Виды прокладки

Установочный метод выбирают с учетом характерных преимуществ и недостатков. Открытую проводку проще контролировать визуально. Такой вариант подразумевает минимум затруднений на стадии монтажа и при выполнении ремонтных работ. Скрытая проводка не ухудшает эстетические параметры интерьера. Однако при выборе этой методики модернизация и устранение аварий будут сопряжены со значительными затратами.

Монтаж проводки в гофрированных гибких трубах под конструкцией подвесного потолка

Следует не забывать о возможности прокладки кабеля в специализированных коробах. В этом случае начальные инвестиции будут выше. Однако для проверок и других рабочих операций пригодится возможность быстрой разборки корпуса. При корректном подборе комплектующих несложно обеспечить идеальный внешний вид. Такие конструкции создают дополнительную защиту сетей электропитания.

Описание:

Провод термостойкий с медной жилой в изоляции из кремнийорганической резины, в оплётке из стекловолокна пропитанной эмалью РКГМ 1×10 предназначен для изготовления выводных концов электродвигателей, обмоток электрических машин температурного класса «Н» и аппаратов, если условия эксплуатации не связаны с влиянием агрессивных сред, попаданием паров или капель масел и т.п.. Искомый эмалированный (обмоточный) провод содержит 1 жилу сечением 10 мм2 . Жилы выпускаются из первокласного материала – медь, класс гибкости жилы — 5 по ГОСТ 22483-2012, что допускает получить устойчивую производительность эксплуатируемого оборудования.

Характерной особенностью кабельно-проводникового изделия являются следующие характеристики: изоляция жил — кремнийорганическая резина, оболочка — стекловолокно пропитанное эмалью или теплостойким лаком. Стоит сказать еще, что требуемая строительная длинна устанавливается при заказе и срок службы не менее 8 лет заданы производителем. Упомянутый кабель способен использоваться в условиях УХЛ, категория размещения 2 — 4, в допустимых температурных диапазонах от -60 °С до 180 °С.

Способ прокладки продукции РКГМ 1×10: для монтажа с фиксацией в производстве осветительной арматуры, промышленных и бытовых электронагревательных приборов, а также электроплит, духовых шкафов, термошкафов и других устройств, всюду, где проводка подвергается воздействию температуры, электродвигателей, внутри, в том числе в тропических условиях , что допускает обеспечить функционирование по тех. условиям.

В зависимости от поставленной длины РКГМ 1×10 осуществляется упаковка в наиболее нужную тару для добротной доставки ж/д или автомобильным транспортом. При экспедирование, определении кабельной тары и хранении необходимо учитывать, что эмалированный (обмоточный) провод РКГМ 1×10 имеет расчётную массу — 128 кг/км, максимальный наружный диаметр — 7.6 мм и минимальный радиус изгиба — 38 мм.

Вы можете купить эмалированный (обмоточный) провод РКГМ 1×10 по ценам производителя.

Где используется

Провод РКГМ можно свободно эксплуатировать с напряжением 660 В. Это термостойкий кабель, который можно прокладывать в помещениях с высокой влажностью.

Многочисленные предприятия и производственные химические отрасли промышленности давно пользуются резиновой изоляцией. Этот тип проводника способствует идеальной защите от агрессивного воздействия химических реагентов.

Вам это будет интересно Описание провода ПВ-3 1х6

При помощи КРГМ обычно выполняют обмотки в электросистемах с повышенной мощностью, например, в двигателе переменного тока.

Важно! Чтобы провести электропроводку в сауне или бане, нужно воспользоваться резиновой изоляцией. Только таким образом можно обеспечить 100% защиту от возникновения короткого замыкания. Прокладывая электропроводку в помещениях с высокой влажностью, нужно учесть площадь сечения жил проводника, предназначенного для розетки

Рекомендовано использовать изделие с 2,5 мм². Подключая приборы освещения, можно взять с 1,5 мм². Изделия производятся в двух цветах: белый, коричневый

Прокладывая электропроводку в помещениях с высокой влажностью, нужно учесть площадь сечения жил проводника, предназначенного для розетки. Рекомендовано использовать изделие с 2,5 мм². Подключая приборы освещения, можно взять с 1,5 мм². Изделия производятся в двух цветах: белый, коричневый.

Выбор проводника

Перечень основных характеристик, фотография сечения теплостойкого одножильного провода РКГМ 6 для эксплуатации в повышенных температурах выпуска РыбинскКабеля

Поставка термостойкого провода РКГМ 6 во все регионы Украины, наличие на складе, режем нужный цельный метраж, при подтверждении оплаты до 13:00 сегодняшняя отправка транспортной службой Новая почта, Интайм или САТ, актуальная цена на странице.


Перечень технических характеристик провода РКГМ 6

Применяется для передачи электрического тока напряжением до 660 вольт с частотой не выше 400 герц.
Проявляет стойкость в температурных условиях от -60 до +180ºС.
Долговременное воздействие 100% относительной влажности (фактически, наличие конденсата) при температуре +35ºС переносится без потери функциональности.
Допускается воздействие повышенного атмосферного давления 294·103 Па (нормальное атмосферное давление 760 мм рт. ст. или 103,2 кПа).

Выпускается с одной медной многопроволочной жилой с площадью сечения 6 мм2.
Монтаж проводника необходимо осуществлять при температуре выше значения -15ºС. Для монтажа в более низких температурах требуется предварительной прогрев.
Предназначается для стационарной прокладки, при монтаже допустимы изгибы с радиусом не менее двух наружных диаметров или 11.6 мм.
Наружный диаметр составляет 5,81 мм.
Расчётная погонная масса 1 км равна 76,1 кг.

Эксплуатуатируется в любых сухопутных макроклиматических районах, исключая район с очень холодным климатом, при обеспечении навеса (исполнение О2 согласно ГОСТ 15150-69).


Материалы, применяемые для изготовления термостойкого провода РКГМ 6

Токопроводящая многопроволочная жила заключается в кремнийорганическую изоляцию, которая защищается оплёткой из стеклянных нитей, пропитанных термостойким лаком.

Материалы подобраны таким образом, чтобы допустить изделие к эксплуатации в банях и саунах, применять его для внутренних подсоединений в шкафах с высокими температурами (печи, жаровни, духовки), использовать для выводных концов электрических машин.
 Кремнийорганическая изоляция имеет хорошие изоляционные свойства в указанном выше диапазоне температур, но из-за слабой механической прочности её нужно дополнительно защищать. Кремнийорганические каучуки изготавливают из кремнийорганических спиртов (так называемые силандиолы). Большая энергия межмолекулярной связи и их большое количество ведут к стойкости цепи к пониженным и повышенным температурам, а также слабое окисление в этих условиях.

Для протекции резины применяется стекловолокно, сплетённое из стеклянных кручёных нитей, которые имеют отличную механическую прочность и довольно слабо впитывают влагу из окружающей среды. Для работоспособности в высоких температурах нити пропитывают теплостойким лаком.

Провод для бани

При оборудовании частной бани рекомендуется использовать провод термостойкий РКГМ с кремнийорганической изоляцией и стекловолоконной оплеткой. Конструкция выдерживает температуру до +1850С и влажность воздуха до 100%. К уникальным качествам провода относятся:

1. длительный срок службы (до 8 лет);
2. рабочее напряжение 660 В;
3. радиус изгиба — 2.

В процессе устройства осветительной системы в парильном помещении специалисты рекомендуют использовать кабель марки РКГМ 1*2,5, способный переносить высокую температуру и влажность. Характеристики продукта отечественной промышленности обеспечиваются медной жилой с изоляцией кремнийорганической резиной. Основным назначением провода является устройство вывода электроснабжения в условиях, не допускающих контакта с техническими маслами, кислотами, солями и щелочами.

К важным факторам рабочего материала с пропиткой изоляции термостойким лаком относится устойчивость к воздействию ультрафиолета, открытого пламени, плесени, атмосферным явлениям, механическим и динамическим нагрузкам. Маркировка популярного жаростойкого провода отражает следующие показатели:

1. Р — изоляция резиновая;
2. К — кремнийорганический (силиконовый) материал;
3. Г — небронированный гибкий провод;
4. М — стекловолоконная обмотка.

Основным элементом конструкции является медная многопроволочная жила 5 класса гибкости, скрытая в полимерной оболочке.

Стекловолокно и силикон не впитывают влагу, не разрушаются перепадами температурного режима, не горят, не дымят и не плавятся при контакте с открытым огнем. Изоляция не подвержена бактериальному, механическому, радиационному и химическому разрушению, эксплуатация провода при низких температурах может привести к растрескиванию защитного покрытия и короткому замыканию в электрической цепи.

Маркировка: расшифровка символов

1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров).  статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

• для работы при повышенной влажности воздуха – 100%;
• монтаж осуществляется при величине температуры 15 °С и выше;
• наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

• при условиях отсутствия агрессивных и масло-текучих средах;
• рабочие температурные условия (70 – 190 °С);
• можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
• установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

• напряжением – 660, 1140 В;
• частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

• температуры (60-180) °С;
• выдержка перегибов составляет – 10-12 циклов;
• рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

1. РКГМ 150.

Рабочая среда данной модели:

• частота 100-400Гц;
• напряжение 380 – 660 В;
• атмосферное давление (1,0 – 300 кПа);
• температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

• не подвергается воздействию влаги, плесени и другой вредоносной среды;
• постоянные свойства при изменении условий окружающей среды;
• высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
• механическая неуязвимость, благодаря резиновой изоляции.

Расшифровка маркировки

По действующим техническим условиям провод является одножильной или многожильной продукцией. В соответствии с классификацией, представленной в ГОСТе 22 483−1977 года, его центральной медной нити присвоен IV класс гибкости.

Используются определенные буквы в обозначении кабеля РКГМ. Их расшифровка показывает следующее:

1. Первой буквой иногда бывает А. Она обозначает использование алюминия в качестве материала центральной жилы. Если ее нет, тогда при производстве провода применялась медь. Цветной металл обладает высокой проводимостью электрического тока и не окисляется.
2. Вторая буква Р указывает на тип изоляционного материала (резины).
3. Третья буква К демонстрирует характеристики резинового покрытия, используемого для изоляции. В составе провода применяется кремнийорганический каучук, иначе его именуют силиконовой резиной. Именно такой вид изоляции придает готовому изделию прочность в трудных условиях работы.
4. Буква Г означает, что кабель гибкий. По инструкции производителя к гибкому классу относят провода не меньше IV класса.
5. Последняя буква М указывает на еще одну оплетку в конструкции кабеля, в этом случае применяется слой стеклянных волокон. Для увеличения защитных характеристик пласт насыщается эмалью и лаком.
6. В некоторых маркировках после букв ставится цифра, которая представляет информацию о поперечном сечении кабеля.

Применение, технические характеристики и монтаж провода РКГМ

РКГМ кабель применяется для производства выводных концов электрических двигателей, машин и электроустройств. Данный тип провода применим для напряжений 660 В, где иные разновидности не применимы. В статье расскажем про провод РКГМ, рассмотрим область применения.

Назначение и технические характеристики

Кабель используется в конструкциях, подвергающихся высоким температурным воздействиям, внутренних механизмов и условий с высокими показателями влажности. Провод РКГМ имеет свойства термостойкости и жаропрочности, что позволяет его применять для выпуска приборов освещения, индустриальных и домашних электрических приспособлений. К таким относятся:

• плиты электрические;
• шкафы духовые;
• бани;
• сауны.

Данной вид кабеля имеет одну жилу с повышенной гибкостью. Жила покрыта специальным слоем изоляции из кремнийорганического резинового покрытия. Такая протекция обеспечивает хорошую гибкость, тягучести, стойкости к повреждениям.

Изображение в разобранном виде РКГМ кабеля с указанием главных конструктивных элементов

Токопроводящий элемент соответствует номинальному сечению с размерами проводников из него состоящих.

Таблица 1. Технические параметры кабеля

Рабочая температура термостойкого кабеля – (-65 – 185 °С), имеет многослойную жилу и каучуковую изоляцию. Специальная защитная оболочка выдерживает 10-15 изгибов вокруг объекта, имеющего поперечное сечение равным 2-м диаметрам кабеля. Все проводники имеют неизменные свойства в среде с пониженным давлением (1,4х102 Па) и повышенным – (29,5х104) Па. При этом проводники данного типа могут работать в условиях вибрации и при механических воздействиях. Еще одним важным параметром кабеля является его электропроводность. Эта характеристика зависит от поперечного сечения провода.

Международные обозначения

На международном рынке термостойких проводов для каждого вида изделий приняты определенные сокращения. Например, сокращением SID обозначается обычная сплошная однокомпонентная жила; SIF – тонкожильная модификация; SIFF – продукция с супертонкими жилами. Негорючий гибкий провод в международном профессиональном сообществе маркировку SIZ.

Присутствие в обозначении сочетания букв GL обозначает наличие оплетки из термостойких стекловолокон. На практике применяется значительное количество сокращений.

Приобретая изделия, обратите внимание на обозначения. При необходимости все поставщики могут провести разъяснения, предоставить сертификат пожарной безопасности. Согласно международным нормам в документе указывают:

Согласно международным нормам в документе указывают:

• огнестойкость;
• склонность к распространению огня;
• количество галогенсодержащих выделяющихся газов;
• объем кислотных газов с указание значений рН и удельной проводимости;
• величину значений плотности дыма при горении образца в конкретных заданных условиях.

После ознакомления с представленной информацией о термостойких свойствах и других характеристиках проводов сомнения покупателей исчезнут.

Это интересно: Котлы для бани — изучаем подробно

Похожие записи:

Создаем беседку из поддонов своими руками? пошаговая инструкция +видео Купольные дома: проекты и цены, фото оригинальных моделей Ламинат для ванной: плюсы и минусы водостойкого ламината, 100 фото. особенности укладки и применения в дизайне Выравнивание стен шпаклевкой: ремонт своими руками Как подключить светодиод к 12в постоянного тока Как сделать деревянный пол на балконе
