Таблица зависимости сечения кабеля от тока (мощности)

Данные о потреблении электроприборов

Для более-менее точных вычислений необходимо знать совокупную нагрузку в сети – мощность и силу тока (или хотя бы паспортную мощность) бытовых электроприборов. Обычно выполняется расчет сечения провода по мощности, сила тока рассчитывается дополнительно при необходимости.

Группа Тип оборудования Примерная мощность, кВт
Освещение (лампы) Накаливания 0,005…0,1
Люминисцентная 0,005…0,08
Галогенная и металлогалогенная 0,015…0,23 (1 для промышленных)
Газоразрядная 0,015…0,5
Светодиодные 0,002…0,1
Светодиодные ленты 0,005…0,1
Отопление и нагревание воды Котел электрический 6…28
Тепловентиляторы, электрические нагревательные панели, инфракрасные обогреватели, масляные батареи, электрокамины и так далее 0,4…13
Водонагреватели накопительные (баки) 1,5…10
Водонагреватели проточные 1,2…27
Бытовая техника Холодильники 0,2…1
Стиральные и сушильные машины 0,4…2,8 (в зависимости от наличия нагрева)
Посудомоечные машины 0,5…2
Микроволновые печи 0,5…1,2
Хлепопечки, мультиварки 0,4…1
Чайники электрические 0,5…3
Плиты электрические (варочные поверхности и духовые шкафы) 2…15
Утюги 0,7…3,3
Фены, плойки, щипцы для завивки 0,8…2,5
Телевизоры, компьютеры, проигрыватели и так далее 0,2…1
Мелкая техника 0,1…1

Точные данные необходимо уточнять по техническому паспорту прибора, учитывая ПИКОВУЮ мощность.

Маркировка проводников (диаметр провода)

Если сечение совпало с указанным на бирке – прекрасно, можно смело брать. А вот когда получившийся результат намного меньше, стоит остановить свой выбор на более мощном кабеле, следующем по параметрам. В противном случае можно поискать провода в других магазинах. К сожалению качественный товар, отвечающий ГОСТу, в нынешнее время является встретить не так просто. Помните, что качественный кабель дешевым не будет. Отсюда следует вывод — хотите получить качественный товар — ищите проверенные магазины с соотвествующей ГОСТу маркировкой.

Перед принятием окончательного решения — брать или не брать провод, необходимо очень тщательно осмотреть изоляцию. Пластмассовая оболочка жилы должна быть сплошной, иметь внушительную толщину, которая будет одинакова по всей длине. В случае, если помимо несовпадений в диаметре выявились еще и отрицательные нюансы с оплеткой, тогда конечно нужно искать другой магазин, в котором закупка кабеля была бы произведена в другом месте и у совершенно другого производителя. С электричеством лучше не рисковать.

Поэтому, лучше переплатить, возможно, потратить больше времени на поиски, зато купить качественный проводник, сделанный по ГОСТу, а не произведенный по ТУ. В этом случае можно гарантировать, что кабель без всяких проблем отслужит заявленное в документах время, а, скорее всего, и на много дольше. Выбор проводов -дело очень серьезное, халатно отнестись к которому ну уж никак нельзя. Не стоит рисковать строением только из-за того, чтобы сократить время на поиски или сберечь лишние копейки.

Виды кабелей

Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно – их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.

Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.

ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости – он занимает минимум места.

NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью – его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное – правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.

ПУНП – это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.

Существует еще много других кабелей – бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.

Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем – всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.

2+

Расчёт сечения кабеля по мощности и длине

Из-за сопротивления материала происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем большая величина этих потерь. Однако, ощутимые потери могут возникнуть на линиях электропередач протяжённостью, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.

Рассчитываются основные показатели электротока по следующим формулам:

  • Сила тока: I = Р / (U cos ф), где: I – искомая сила тока. Р – мощность. U – напряжение. cos ф – коэффициент, применяемый для бытовой проводки. Обычно принимается за единицу.
  • Сопротивление провода: Rо=р L / S, где: Rо – удельное сопротивление проводника. р – удельное сопротивление материала, из которого он изготовлен (медь или алюминий). L – длина проводки. S – площадь сечения провода.

Сколько киловатт выдержит СИП?

Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

Сечение СИП напряжение 380В (3х фазная нагрузка) напряжение 220В (1фазная нагрузка)

СИП 4х16 62 кВт 22 кВт
СИП 4х25 80 кВт 29 кВт
СИП 4х35 99 кВт 35 кВт
СИП 4х50 121 кВт 43 кВт
СИП 4х70 149 кВт 53 кВт
СИП 4х95 186 кВт 66 кВт
СИП 4х120 211 кВт 75 кВт
СИП 4х150 236 кВт 84 кВт
СИП 4х185 270 кВт 96 кВт
СИП 4х240 320 кВт 113 кВт

Методика расчета (update от 19.02.2018)

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

zakenergo.ru

Разница между медными и алюминиевыми проводами

На электротехнических форумах часто поднимается тема, какие лучше брать провода в зависимости от материала. Еще недавно электрики использовали только алюминий.

Медь

На сегодняшний момент при выполнении капитального ремонта или прокладке новой проводки внутри зданий рекомендуется использовать медь. Для этого есть несколько причин:

  1. Гибкость. Металл отлично поддается изгибу, не ломается.
  2. Электропроводность. Металл хорошо проводит электричество, поэтому для передачи одинаковой нагрузки сечение медного кабеля будет меньше, чем алюминиевого.
  3. Стойкость к коррозии. На алюминии под воздействием влаги возникает оксидная пленка, которая ухудшает электропроводность. Место контакта постепенно начинает греться.

Алюминий

Казалось бы, решение должно быть в пользу меди. Однако ответ неоднозначен. В тех случаях, когда есть возможность полной замены проводки в доме или квартире, ее нужно менять на медную. Если рассматривать наружную сеть, где требуется кабель большого сечения, огромной длины, на первый план выходит цена. Алюминий значительно дешевле, поэтому его активно применяют при обустройстве трансформаторов, электродвигателей, электросетей поперечной площадью более 16 мм2.

Определившись с материалом, важно не забывать правило: алюминий и медь между собой «не дружат». Следовательно, что соединять их напрямую недопустимо

Место соединения можно выполнять посредством оцинкованных шайб, специальных клеммников.

Ошибки при выборе сечения проводов

Основные понятия

Электрический ток, продвигая электроны через кристаллическую решётку металла, совершает работу, которая превращает электричество в тепло. Это выгодно, когда тепло используется для нагрева или освещения. Совсем нежелательно, когда оно вызывает перегрев проводов или кабелей, разрушение изоляции и возгорание. Чтобы подобного избежать, необходимо производить подбор проводников на выдерживание длительных токовых нагрузок. При этом рассматривают два основных фактора:

  • сечение провода;
  • плотность тока.

Внимание! Нагрев проводника может быть связан с плохим контактом в местах присоединений или с окислением в точках, где скручены вместе алюминиевые и медные провода. Такое происходит даже при правильном подборе сечения

Сечение провода

Выбор сечения токопроводящей жилы рассматривают по двум характеристикам:

  • нагрев в допустимых пределах;
  • потеря напряжения.

Нагревание проводников критично для подземных и помещённых в шланговые или трубчатые футляры кабельных линий. Для воздушных линий электропередач (ЛЭП) серьёзное значение имеет потеря напряжения. На комбинированных участках из двух рассчитанных сечений выбирается большее с округлением до стандартной величины.

Важно! При выборе сечения из таблицы или расчётах по формулам необходимо предварительно определиться с условиями эксплуатации. Чтобы рассчитать допустимый нагрев, необходимо ориентироваться на длительную допустимую температуру. Её значение зависит от допустимой силы тока Iд

Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Её значение зависит от допустимой силы тока Iд. Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Чтобы рассчитать допустимый нагрев, необходимо ориентироваться на длительную допустимую температуру. Её значение зависит от допустимой силы тока Iд. Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Iр = Pн/Uн,

где:

  • Pн – номинальная мощность оборудования, Вт;
  • Uн – номинальное напряжение, В.

Формула справедлива для токов, проходящих через проводник, когда температура уже установилась, и внешние температурные факторы на неё не оказывают влияния. Длительно допустимый ток зависит от: сечения, материала проводника, изоляции и способа прокладки кабеля.

Формула для проверки падения напряжения на линии выглядит так:

∆U = (U – Uном) *100/ Uном,

где:

  • U – напряжения источника;
  • Uном – напряжение в точке подключения приёмника.

Максимальное отклонение должно составлять не более 10%.

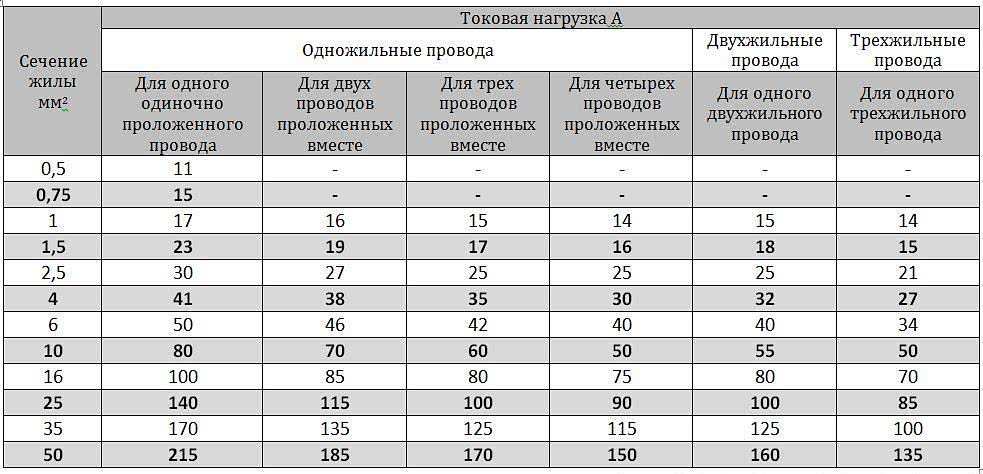

Таблица нагрузок по сечению кабелей

Плотность тока

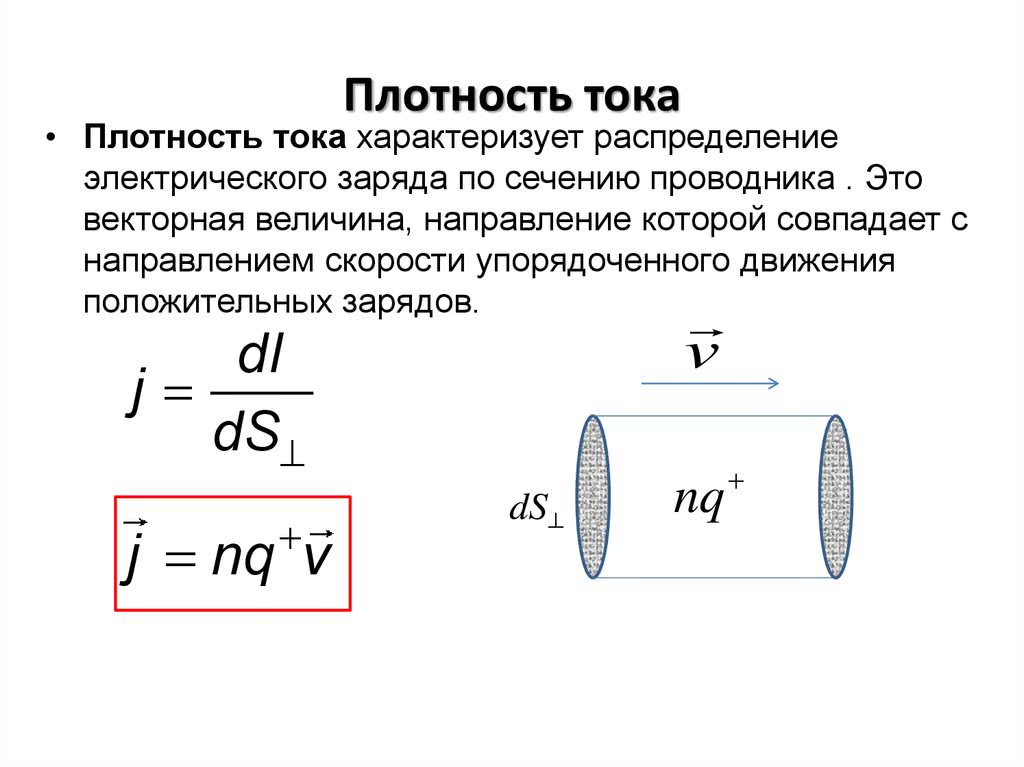

Это физическая величина, имеющая векторный характер. Обозначается буквой J и имеет формулу для расчета в виде:

J = I/S,

где:

  • I – ток, А;
  • S – площадь поперечного сечения, мм2.

Иными словами, плотность тока – это количество тока проходящего через сечение проводника за единицу времени. Единица измерения – ампер на мм квадратный (А/мм2).

Плотность тока

Как выбрать сечение провода для сетей освещения 12 вольт

В разговорах с покупателями при обсуждении галогенного освещения на 12 вольт почему-то очень часто мелькает слово «слаботочка», что характеризует соответствующее отношение к выбору проводов — что есть под рукой, то и используем, напряжение ведь безопасное. Напряжение 12 вольт, действительно безопасное, в том смысле, что прикосновение к оголенному проводу с таким напряжением просто не ощущается, но вот токи в таких цепях текут достаточно большие (см. основные моменты использования безопасного напряжения в быту).

Рассмотрим для примера питание обычной галогенной лампы мощностью 50 W, ток в первичной цепи трансформатора I=50W/220V=0.23A (или, точнее, чуть больше с учетом КПД трансформатора), при этом во вторичной цепи 12 V течет ток I=50W/12V= 4.2 A, что уже в 18 раз больше. Если не учесть этот факт, можно столкнуться с очень неприятными неожиданностями.

Однажды ко мне за консультацией зашёл человек и рассказал, что он сделал в своем доме галогенное освещение, использовал надежный индукционный трансформатор 1000W при нагрузке 900W, провел от монтажной коробки отдельный провод к каждой лампе, но в момент включения провода просто загорелись, причем те провода, которые вели от выхода трансформатора к монтажной коробке.

На вопрос о сечении проложенных проводов — ответ: «Обыкновенное сечение, как везде — 1,5 мм 2 «. В стационарном режиме по этому проводу должен был течь ток I=900W/12V=75A, а при включении и того больше. Сечение медного провода в таких условиях должно быть не менее 16 мм 2

Отсюда вывод: важно не забывать о повышенных токах в цепях 12 вольт и соответственно выбирать провода. Этого, впрочем, иногда бывает совершенно недостаточно

Очень часто приходится сталкиваться с жалобами на то, что при использовании трансформаторов большой мощности (в данном случае уже 200W является большой мощностью), питающих несколько ламп, яркость свечения ламп заметно убывает с увеличением расстояния от трансформатора. Попытки справиться с этой проблемой путём увеличения мощности трансформатора, естественно, не приводят к улучшению ситуации, тем более не помогает увеличение мощности используемых ламп. Дело в том, что причиной данного явления является банальное падение напряжения на проводах в соответствии с законом Ома.

Проиллюстрируем сказанное на конкретном примере:

Допустим, надо запитать группу из трех ламп по 50W каждая, расположенную на расстоянии L от трансформатора, как показано на рисунке:

Эквивалентная схема имеет вид:

Сопротивление каждой лампы Rl= U 2 /P = 2.88 Ом, а сопротивление провода длиной L и сечением S

где ρ — удельное сопротивление, в данном случае меди (0,0173 Ом мм 2 /М).

Если на выходе трансформатора поддерживается напряжение U = 12 V, то ток через каждую лампу

а мощность, выделяемая в лампе

Пользуясь этими формулами, легко рассчитать зависимость мощности от длины провода. Результаты расчетов приведены в таблице (если нажать на картинку, то загрузится таблица в большем формате):

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

  1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
  2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
  3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

  1. Для примера обозначим некоторые из них:
  2. Чайник – 1-2 кВт.
  3. Микроволновка и мясорубка 1,5-2,2 кВт.
  4. Кофемолка и кофеварка – 0,5-1,5 кВт.
  5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Как определить сечение кабеля по диаметру, формула, таблица

Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.

Способ №1 — с помощью штангенциркуля или микрометра

С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.

  • Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
  • По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.

Способ №2 — с помощью линейки

Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.

Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.

Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.

С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.

Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.

Способ №3 — с помощью таблицы

Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.

Диаметр проводника, мм Сечение кабеля, мм.кв.
0,80 0,5
0,98 0,75
1,13 1,0
1,38 1,5
1,60 2,0
1,78 2,5
2,26 4,0
2,76 6,0
3,57 10,0
4,51 16,0
5,64 25,0
6,68 35,0
7,98 50,0
9,44 70,0
11,00 95,0
12,36 120,0
13,82 150,0
15,35 185,0
17,48 240,0
19,54 300,0
22,57 400,0

В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца

Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей

Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.

Если хотите задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
