Датчики движения для охранной сигнализации

Как подключить?

Установка контроллера движения на автомобиль своими руками производится при отключенном блоке управления сигнализацией. Расположение автомобильного устройства должно быть скрытным, поэтому, если возникли трудности с его поиском, нужно проконсультироваться у установщиков.

Полезно знать

Если монтаж противоугонной системы выполнялся не самостоятельно, то найти микропроцессорный модуль можно под панелью приборов.

Для бытового датчика нужно заранее выбрать и подготовить место:

Не рекомендуется устанавливать контроллер рядом с батареями, обогревательными системами. Также желательно, чтобы в месте установки не было ультрафиолетовых лучей.
Поверхность для монтажа следует тщательно очистить и обезжирить с помощью спирта

Важно, чтобы поверхность, на которую устанавливается контроллер, не была подвержена воздействию вибраций и других внешних факторов.
В случае когда высота для монтажа не регламентируется изготовителем датчика, его рекомендуется размещать в 2 метрах от поверхности пола. Это позволит обеспечить максимальный диапазон для работы устройства.

Фотогалерея: схема подключения

Карты соединений для монтажа бытового и автомобильного контроллеров движения:

Карта подключения бытового датчика

Схема подсоединения автомобильного контроллера

Инструкция

Руководство по самостоятельной установке регулятора на авто:

1. В транспортном средстве отключается зажигание, выключается все электрооборудование и аккумулятор. Для этого от батареи нужно отсоединить зажим с отрицательной клеммой.
2. Выполняется поиск микропроцессора. На блоке управления сигнализацией есть специальный разъем для подключения контроллера объема.
3. Производится монтаж датчика в салоне машины. Чтобы устройство могло фиксировать любые перемещения, его нельзя устанавливать скрытно. Исключение составляют датчики, которые работают в условиях большого количества стен. Если регулятор предназначен для фиксации движений вне салона, то его следует установить в районе лобового стекла, на панели приборов.
4. Выполняется подключение регулятора. Для этого разъем с проводом от датчика нужно соединить с колодкой на блоке управления. После подсоединения следует зафиксировать контроллер на месте, чтобы исключить его перемещение во время движения.
5. Производится укладка провода под облицовкой салона. Не рекомендуется прокладка электроцепи в месте, где имеются движущиеся или трущиеся узлы и механизмы. Для дополнительной защиты кабеля от повышенного износа провод можно обмотать изолентой. Если электроцепи не хватает, ее придется самостоятельно наращивать. Для этого нужно использовать провод аналогичного сечения.
6. Производится укладка провода под облицовкой салона. Не рекомендуется прокладка электроцепи в месте, где имеются движущиеся или трущиеся узлы и механизмы. Для дополнительной защиты кабеля от повышенного износа провод можно обмотать изолентой. Если электроцепи не хватает, ее придется самостоятельно наращивать. Для этого нужно использовать провод аналогичного сечения.
7. На место ставится декоративная облицовка. Проверяется работа устройства. Блок управления после подачи питания должен самостоятельно определить дополнительный датчик. При необходимости производится регулировка параметра чувствительности.

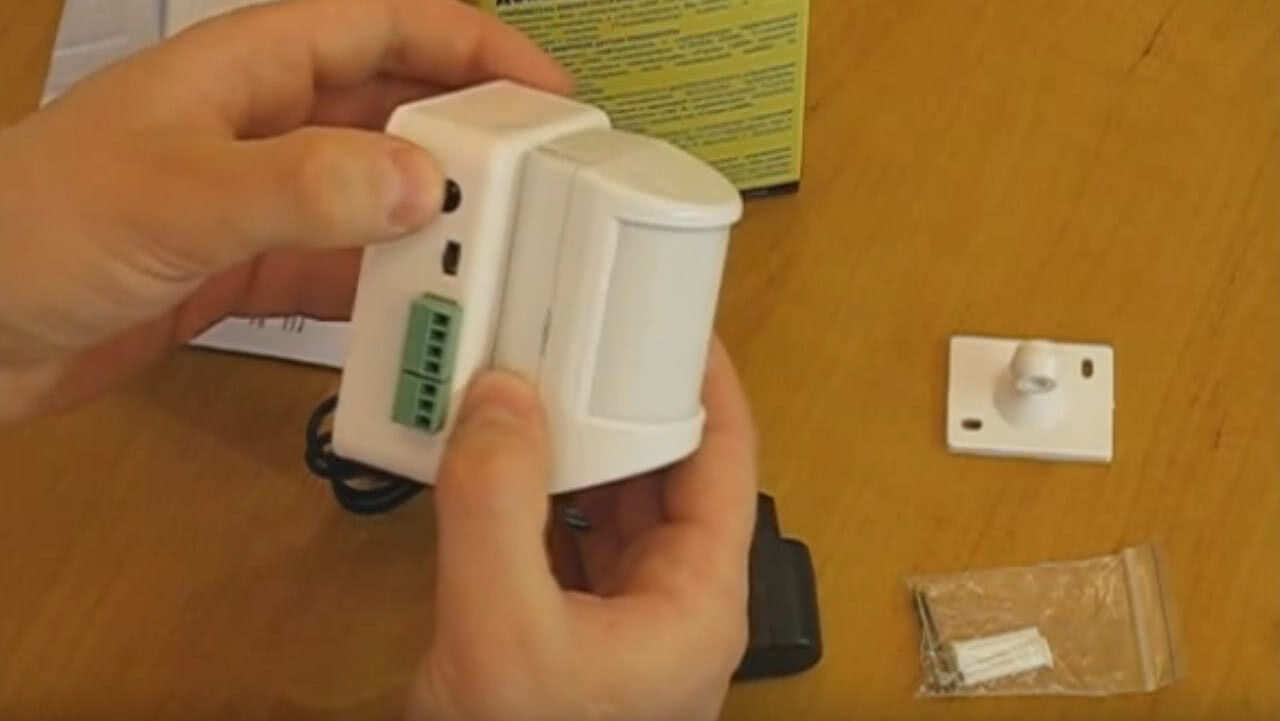

Алгоритм по установке бытового датчика:

1. На поверхности для монтажа с помощью дрели просверливаются отверстия для кронштейна. Производится фиксация крепления для датчика.
2. Регулятор удара разбирается, пользователь должен демонтировать его лицевую часть.
3. Производится регулировка винта с учетом высоты, на которую устанавливается устройство.
4. На следующем этапе выполняется подсоединение контактных составляющих с разъемами на контрольной панели. Положительный вывод подключается к плюсу, отрицательный — к минусу.
5. Затем задняя часть регулятора крепится на кронштейне с использованием самореза, который входит в комплект поставки.
6. Выполняется монтаж лицевой части корпуса датчика.
7. Затем требуется выполнить подсоединение регулятора к домашней сети. После соединения совершается проверка работы устройства, при необходимости производится регулировка чувствительности. При срабатывании контроллера на корпусе загорится светодиодная лампочка.

Где используется

Как уже говорилось, основная сфера применения датчиков движения — домашняя автоматизация, создание систем контроля и наблюдения в зданиях, и охрана. С помощью таких сенсоров можно организовать:

• автоматизированное освещение через датчики движения для включения света и соответствующие контроллеры/переключатели;
• управление климатической системой по триггерам;
• распознавание неавторизованного доступа в помещения, и так далее.

Подобные приборы помогают экономить. Так, их включение в комплекс автоматического управления светом и кондиционированием снижает расходы компании или домовладельца на свет на 70%, а энергопотребление — до 40%.

Сенсоры перемещения применяются в:

• авиастроительной индустрии;
• оборонной промышленности;
• девелопменте;
• автомобилестроении;
• разработке потребительской электроники, и так далее.

Применение в охране

Если такой датчик включен в комплекс пультовой охраны, он при обнаружении движения включит сирену, а также отправит сигнал тревоги на пульт диспетчера. Получив его, охранная организация сможет выслать на место отряд быстрого реагирования.

Если устройство функционирует в составе домашней охраны, «умного дома» и подобных систем, оно сможет отправить владельцу уведомление по SMS, электронной почте или иными способами. Некоторые решения умеют даже выполнять звонки по одному или нескольким «доверенным» телефонным номерам.

Среди прочих возможных функций датчика:

• включение видеонаблюдения;
• блокировка замков в помещении;
• обесточивание техники;
• включение (или, наоборот, выключение) света;
• любая другая функция, которую позволяет реализовать конкретный набор оборудования и ПО.

Автоматизация освещения

Датчик может предназначаться для системы уличного или внутреннего освещения. В зависимости от местоположения он способен давать команды на выключение света и его включение, а также изменение уровня и цвета освещенности (с задержкой и без).

В общем случае сенсор отправляет сигнал на контроллер освещения, который выполняет дальнейшие действия согласно заложенным в него сценариям и программам, активирует выключатели и так далее. Но существуют и переключатели с уже встроенными чувствительными компонентами. Часто их применяют в качестве уличных датчиков движения для включения света. А если добавить в систему ещё и световой датчик включения света, то можно дополнительно сэкономить электроэнергию, так как свет не будет включаться днем, когда и так светло.

Распространены решения для управления «умными лампами» и светодиодными RGB лентами.

Климатические системы

Соответствующим образом настроенный климат-контроль по сигналу сенсора изменяет мощность, температуру и прочие параметры. Для этого:

• датчик передает контроллеру информацию про обнаруженное движение (а также его прекращение);
• центральный блок запускает последовательность команд, включая климат-контроль, выключая его или меняя режимы.

Например, если в холодное время от комнатного датчика придет сигнал, контроллер прикажет терморегуляторам отопления прибавить тепла, чтобы быстро создать комфортные условия. А при отсутствии перемещений в зоне действия летом прибор заставит кондиционер уменьшить мощность.

Датчик присутствия в системе сигнализации

Чувствительный элемент датчиков такого типа выполняет одну задачу – фиксирует любые движения, которые выполняются в зоне его действия. К слову, аналогичные модели детекторов используются в системах освещения. Например, когда пользователь входит в помещение, сенсор посылает сигнал на управляющий контроллер, от которого затем направляется ответная команда светильнику на включение.

В сигнализациях алгоритм ответного действия системы в целом немного другой. Датчик также фиксирует движения объекта, после чего полученный сигнал отправляет на пульт управления. Далее после обработки система посылает соответствующие сигналы владельцу дома или охранной службе. В такой инфраструктуре работает датчик движения для GSM-сигнализации, контроллер которой может посылать команды по каналу сотовой связи на SIM-карты. Это наиболее популярный способ коммуникации для подобных систем

Важной особенностью датчиков, предназначенных именно для охраны, является повышенная точность фиксации и чувствительность. Эти параметры важны по причине крайней нежелательности регистрации ложных сигналов, которые являются слабым местом детекторов присутствия

Особенности выбора

Угол обзора датчика — важная характеристика системы

Чтобы датчик движения в полной мере выполнял свои защитные функции, потребуется грамотный подход к выбору подходящей модели. В этом случае руководствуются следующими техническими характеристиками и критериями:

• эффективный угол захвата контролируемой зоны;
• напряжение питания и чувствительность датчика;
• минимальное время срабатывания;
• для каких целей предполагается использовать прибор;
• особенности места установки и климатические условия;
• степень защищенности от влаги и пыли.

Не следует забывать о конфигурации системы и особенностях настройки конкретной модели. Спецификой большинства из них является способность регистрировать перемещения только в зоне прямого обзора.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

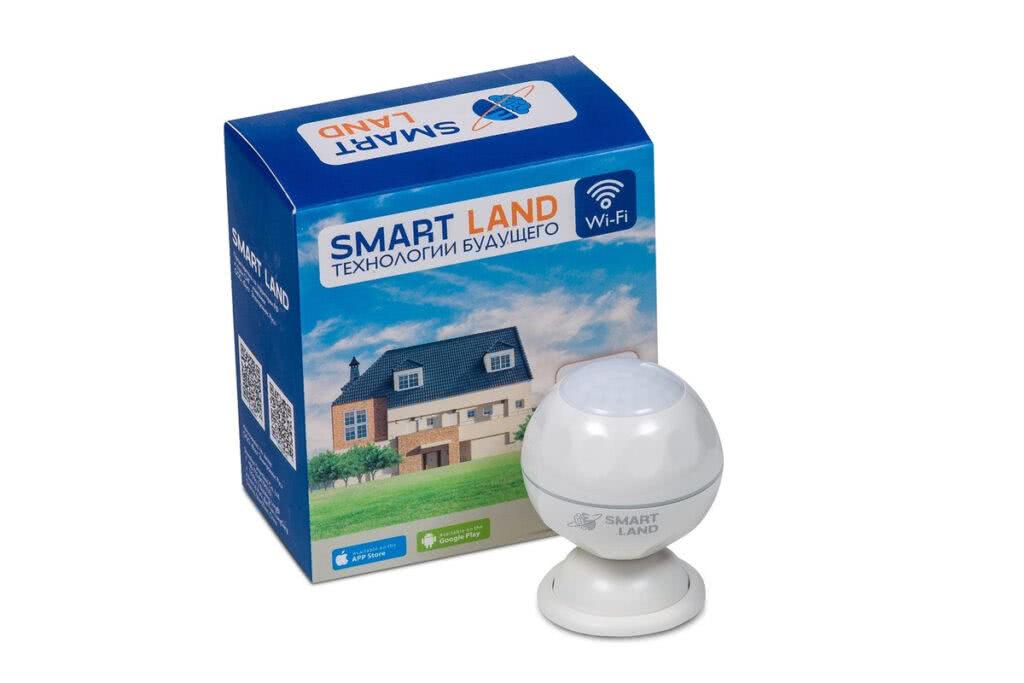

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

• Высокая чувствительность;
• Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
• Наличие таймера;
• Низкое энергопотребление;
• Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

• Питание от стандартных батареек ААА;
• Крепление на двухсторонний скотч;
• Небольшие размеры делают малозаметным;
• Хорошая чувствительность;
• Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

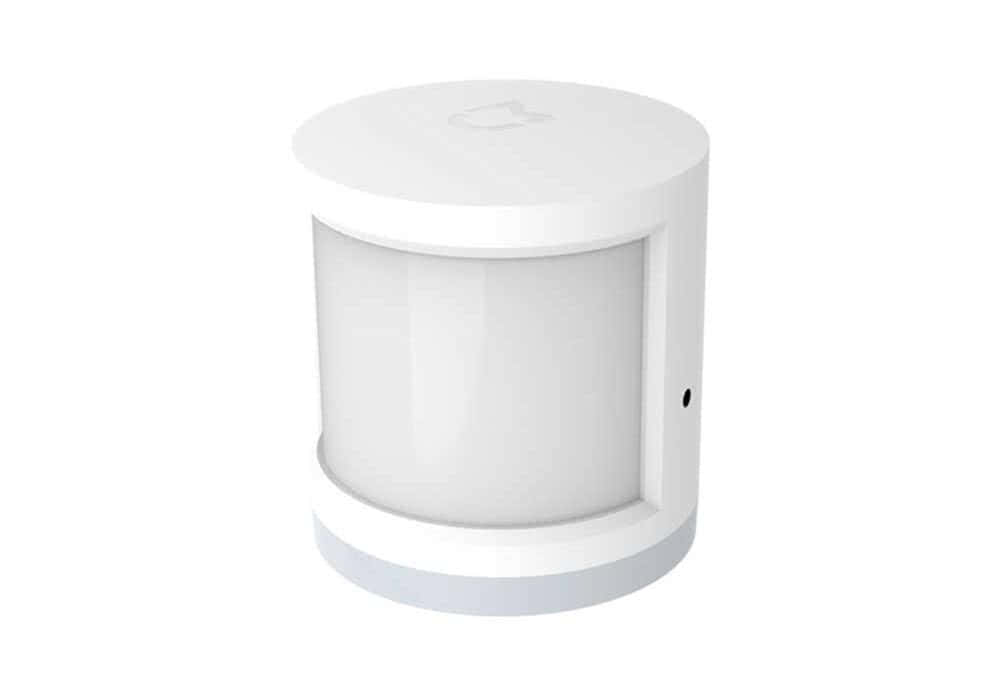

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

• Стабильное подключение по протоколу ZigBee;
• Работает при температуре -10 градусов;
• Простая настройка, перезагрузка;
• Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

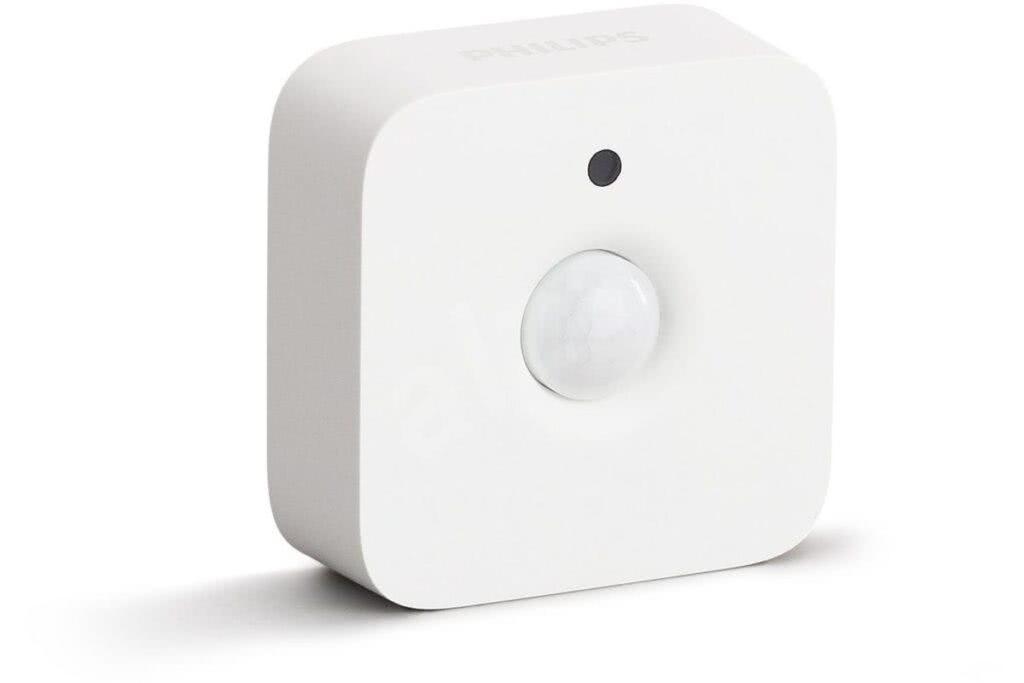

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

• Удобное крепление;
• Небольшие размеры;
• Широкий выбор сценариев;
• Радиус действия 7 метров.

Недостатки:

Нужен центр управления.

Разновидности устройств их характеристики

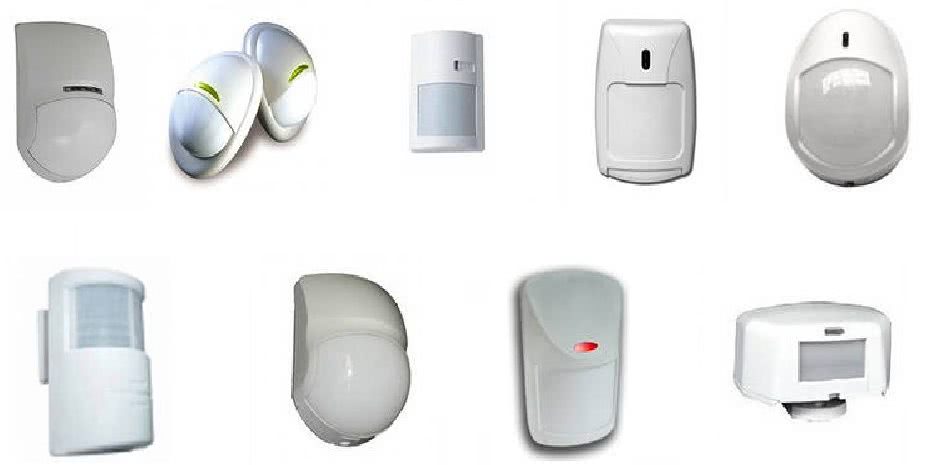

Разновидности датчиков движения для сигнализации

В зависимости от принципа обнаружения перемещающегося объекта известные модели датчиков движения подразделяются на следующие классы:

• инфракрасные;
• ультразвуковые;
• микроволновые;
• комбинированные.

Наиболее простой и доступный для большинства вариант – использование инфракрасных (ИК) приборов, способных воспринимать изменения теплового фона в контролируемой зоне. Ультразвуковые датчики (УЗ), излучающие волны в соответствующей части спектра, занимают второе по популярности место. В их состав входят излучатель с генератором частот и приемник. Первый излучает недоступные для человеческого слуха волны, а второй принимает отраженный от перемещающегося объекта сигнал.

Микроволновые датчики также широко применяются в охранных системах. В основу их действия заложен эффект Допплера (смещение частоты волны при отражении от движущего объекта). Они содержат отдельный генератор микроволнового излучения и его приемник. Продвинутые модели таких датчиков для охранных систем поставляются с GSM-модулем, позволяющим информировать пользователя о срабатывании по эфирному каналу.

Комбинированные приборы совмещают в себе возможности различных изделий, нивелируя недостатки одних типов датчиков за счет преимуществ других. Большинство из рассмотренных разновидностей по способу связи с управляющим модулем могут иметь беспроводное или проводное исполнение.

Области применения и функции датчика

Назначение датчиков сигнализации сводится к обеспечению безопасности, защиты на контролируемом объекте. Области применения оборудования зависят от конструктивного решения и функционала электроники.

Беспроводной либо проводной датчик помогает в решении следующих задач:

1. Активации контроля посредством ведения видеосъемки.
2. Передачи соответствующего сигнала на пульт централизованного наблюдения.
3. Включении системы освещения внутри и снаружи здания (если появляется объект)
4. Обнаружении посторонних лиц (в помещениях здания и на прилегающей территории).
5. Подключении светозвуковых средств сигнализации.
6. Передачи сигналов о незаконном вторжении посредством смс-сообщения на смартфон владельца объекта, находящегося под охраной.

При помощи последней функции удается добиться экономии расходуемой электрической энергии.

Как выбрать датчик движения

Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.

Место монтажа

Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.

Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.

Способ установки

Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.

Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.

Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.

Вид питания

Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.

Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.

Радиус действия

Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.

Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.

Оптимальные характеристики для всепогодного датчика

Выбирать прибор удобнее, когда есть общее понимание характеристик. Для всепогодного датчика для улицы это:

• сетевое напряжение в пределах стандартных 220–240 В;
• после срабатывания осветительный прибор может гореть до 10 минут, но чтобы не растрачивать электроэнергию оптимально выбирать около 3 минут;
• дальность зоны захвата в разных типах датчиков колеблется от 12 до 15 метров;
• скорость срабатывания устройства от 0.5 м/сек — чем меньше скорость, тем больше вероятность, что датчик сможет уловить быстро перемещающийся объект;
• угол обзора может быть вплоть до 360 градусов, если для освещения используется потолочное устройство;
• всепогодный режим работы;
• коммутируемый ток колеблется в пределах 1.0–1.5 А.

Чувствительность настраивается при монтаже под индивидуальные запросы клиента.

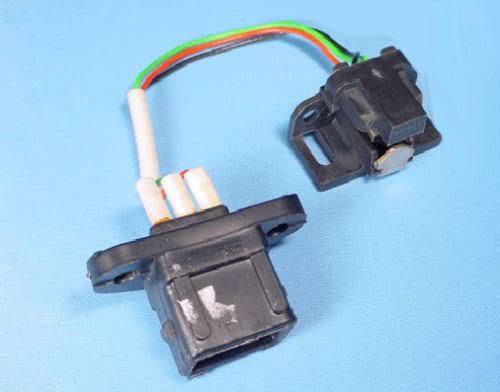

Датчик Холла

Датчики Холла – это общее название группы датчиков, в основе действия которых лежит эффект Холла. Заключается он в том, что если полупроводниковую пластину, через которую в продольном направлении проходит электрический ток, поместить в магнитное поле, то в поперечном направлении также возникнет ток.

Общее устройство датчиков Холла следующее. Внутри пластмассового корпуса закреплен постоянный магнит, два магнитопровода, между которыми проходят лопасти вращающегося ротора. Также внутри корпуса размещена микросхема.

Эффект Холла лежит в основе работы многих датчиков автомобиля, контролирующих положение различных узлов и механизмов. Примером могут служить датчики скорости автомобиля или положения коленвала.

Основные преимущества датчиков Холла – это низкая стоимость, большой срок службы, обусловленный отсутствием трущихся деталей, и неприхотливость.

Внутренние комбинированные детекторы

Комбинированные детекторы это универсальные устройства, сочетающие в одном корпусе несколько охранных детекторов. Их сочетания могут быть различными, в данном случае это ИК детектор движения и датчик разбития стекла.

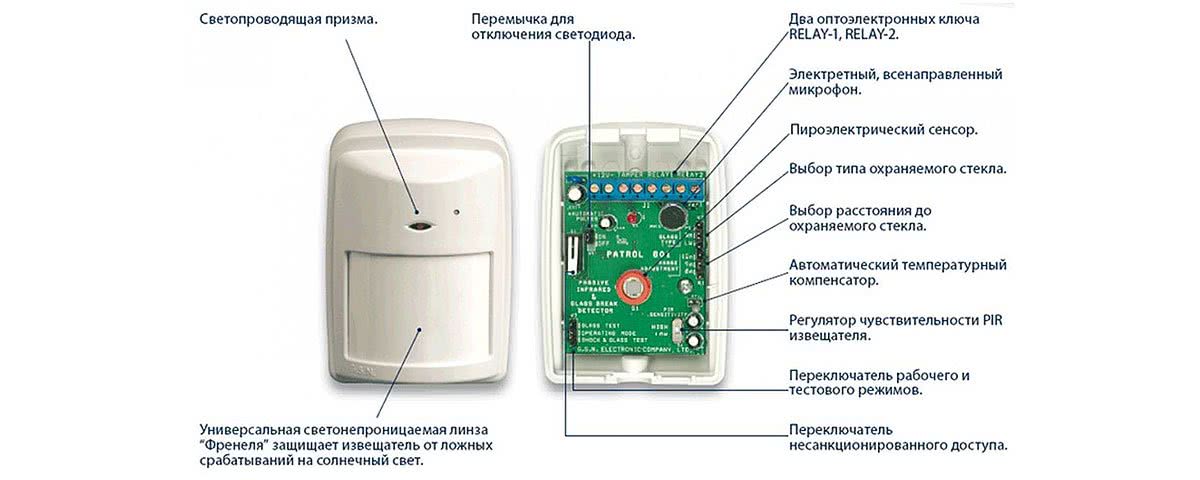

Светопроводящая призма
Линза Френеля – материал изготовления «светофильтрующий» пластик, защищает детектор от ложных срабатываний на солнечный свет.
PIN перемычка для отключения светодиода.
Оптоэлектронные ключи: RELAY-1, RELAY-2.
Электронный всенаправленный микрофон.
Парный пироэлектрический сенсор.
Выбор типа детектируемого стекла.
Выбор расстояния до окна.
Датчик автоматического температурного компенсатора.
Регулятор чувствительности прироприемника.
Переключатель тестового и рабочего режимов.
Реле несанкционированного доступа.

Устанавливать внутренние детекторы можно непосредственно на стены, потолки или, с помощью специальных кронштейнов, в углы помещений. Оптимальная высота установки, в зависимости от высоты помещения, от 2 до 2,6 м.

Шины подключения у большинства моделей практически идентичны.

+12, -12 – подключение к внешнему источнику питания.

Реле может быть несколько, в зависимости, от количества охранных функций, выполняемых комбинированным датчиком.

В данном случае реле 1 отвечает за детекцию движения, реле 2 за тревогу при разбитии стекла.

Рейтинг датчиков движения

Основное внимание уделялось следующим характеристикам:

• Область применения – выпускаются приборы для использования на открытом воздухе или только внутри помещений, работающие узконаправленно и в составе экосреды «Умный дом»;
• Способ монтажа – производятся накладные модели, сенсоры для скрытой установки, устройства на заводских кронштейнах;
• Источник питания – энергию можно получать от бытовой электросети, ИБП, аккумуляторов или батарей разного типа;
• Волновой спектр – сенсоры анализируют инфракрасный спектр, микроволны или ультразвук;
• Радиус действия – контроль выполняется на расстоянии от 3-4 метров до 100-200 метров;
• Угол обзора – варьируется от 90 до 360 градусов;
• Чувствительность – прибор может реагировать на перемещение объектов разного размера, массы.

Не все сенсоры эффективно справляются с поставленными задачами. Высокое энергопотребление, низкая чувствительность, перебои в работе, задержки при передаче информации – такие детекторы исключались из нашего рейтинга.

Особенности применения

Использование инфракрасных датчиков движения для охраны периметра – сравнительно недорогое решение. При хорошо спланированном расположении, датчики могут «накрыть» весь охраняемый периметр, а их минусы (уменьшенный радиус действия в условиях непогоды) можно компенсировать увеличением их количества.

Более дорогим решением будет использование радиоволновых или радиолучевых уличных датчиков движения. В этом случае сильно уменьшаются влияние плохих погодных условий и вероятность ложных срабатываний благодаря более точной настройке.

Лазерные датчики применяют в основном для обнаружения факта пересечения границы охраняемого периметра. Это хорошее решение для периметров большой протяженности (до 200 метров).

Сейсмические датчики эффективны для охраны неогороженных периметров, но их установка и настройка обычно требует определенной квалификации.

Комбинирование систем за счет дополнительных модулей

Наиболее надёжное решение для охраны периметра – использование разных типов датчиков и объединение их в охранную систему. Дополнительные модули такой системы могут запускать разные сценарии реагирования на определенные сигналы срабатывания, например, включать видеозаписывающую аппаратуру, отправлять сигнал на внешний пульт охраны, при наличии модуля gsm сигнализации отправлять СМС на мобильный телефон.

Описание, обзор устройства

Детекторы движения являются электронными приспособлениями, которые могут улавливать разнообразные передвижения объектов на определенных обзорных участках. Проще говоря, такие устройства представляют собой сенсоры, которые способны фиксировать перемещения объектов в видимом для них пространстве внутри либо снаружи помещения.

В зависимости от используемого типа охранной системы, они могут осуществлять контроль окружающей обстановки, оповещая о наличии разнообразных перемещений на контролируемом участке либо автоматически инициировать запуск разнообразных электроприборов.

 Где используются

Благодаря своим функциональным возможностям такие детекторы обладают широким спектром применения. Как правило, они чаще всего используются в разнообразных системах безопасности:

• При создании системы сигнализации в офисах, на предприятиях, частных домах либо квартирах;
• В системах видеофиксации;
• Во время создания специальных систем по распознаванию несанкционированных проникновений в помещения.

Довольно часто датчики используются в бытовых целях. Например, такими устройствами оснащаются специальные системы наружного и внутреннего освещения внутри либо снаружи помещения, которые реагируют на передвижения человека. Также ими могут быть оснащены двери, предназначенные для автоматического пропуска (открытия либо закрытия) людей. Стоит отметить, что благодаря применению датчиков обеспечивается безопасность людей в автомобилях (ими оснащаются подушки безопасности).

Принцип работы и виды детекторов

Потолочные либо настенные датчики, которыми оснащается сигнализация, а также разнообразные автоматические системы (климат контроль, включение/выключение света) осуществляют свою работу благодаря принципу распознавания разнообразных типов излучаемых волн. Эти волны улавливаются сенсором и обрабатываются. Поэтому такие аппараты квалифицируются в зависимости от того, на каких именно типах волн они способны работать (улавливать). Существуют такие типы детекторов:

• Инфракрасные;
• Ультразвуковые;
• Фотоэлектрические;
• Микроволновые;
• Томографические.

Современные системы безопасности оснащаются устройствами, которые сочетают комбинированное использование разнообразных технологий распознавания движущихся объектов. Благодаря этому можно привести к минимальному значению количество ложных срабатываний сигнализации.

Критерии выбора

Детекторы движения, которыми оснащаются системы сигнализации, способны самостоятельно излучать волны, а потом производить их анализ, улавливая их после отражения. Некоторые модели работают только благодаря сигналам, которые поступают на них непосредственно из окружающей среды. Детекторы, в зависимости от их возможностей проводить инициирование поступающих волн, бывают:

• Активными;
• Пассивными;
• Комбинированными.

Детекторы движения для сигнализации, по типу своего подключения бывают проводными и беспроводными

Во время покупки датчика для сигнализации, рекомендуется обращать внимание на следующие технические параметры такого устройства:

• Углы обзора;
• Показатель рабочего напряжения (220В или 12В);
• Тип релейного контакта (разомкнутый либо замкнутый);
• При какой температуре и влажности способны работать (особенно актуально, если подбирается для работы на улице или в помещениях с повышенным уровнем влаги);
• Дальность действия.

Принцип работы датчика движения для сигнализации

Детекторы присутствия и датчики движения, используемые в составе сигнализации, нередко воспринимаются как одинаковые приборы, однако разница есть. Между датчиками и детекторами имеются принципиальные отличия. Так, датчики движения направлены на увеличение области обнаружения, тогда как другой вариант оборудования служит для визуальной фиксации положения объекта. Имеются и сходства: и те, и другие приборы отмечают исчезновение либо появление ИК излучения в области мониторинга.

Если вы полагаете, что в основе принципа работы датчиков лежит реакция на тепло, стоит знать следующее: сигнал поступает на контрольную панель вследствие изменения световых характеристик на фотоэлементах из-за перемещения человека. Благодаря данному технологическому принципу охранный элемент повышает эффективность всей системы, снижая вероятность ложных срабатываний.

Особенности устройства

Конструктивно датчик, который можно устанавливать и подключать к системе защиты, состоит из следующих элементов:

1. Светопроводящая призма.
2. Универсальная светонепроницаемая линза. Этот элемент предназначен для защиты извещателя от ложных включений при попадании на него ультрафиолетовых лучей.
3. Светодиодная лампочка, предназначенная для индикации состояния. Располагается непосредственно на рабочей плате.
4. Блок терминалов.
5. Элемент Patrol-201Pet (в рассматриваемом примере). Этот компонент предназначен для автоматического выбора и считывания уровней поступающих импульсов с учетом силы сигналов, подающихся на извещатель.
6. Специальная перемычка, предназначенная для деактивации контрольного светодиодного элемента.
7. Двухкомпонентный приэлектрический сенсорный элемент.
8. Автоматический температурный компенсатор. Эта деталь предназначена для стабилизации функционирования извещательного устройства при любой температуре воздуха.
9. Регулирующий элемент. Данное устройство предназначено для изменения веса домашних питомцев, поскольку датчик создан для использования в быту.
10. Элементы для правильной регулировки электрической платы извещательного устройства.
11. Переключательный компонент несанкционированного доступа.

Устройство бытового датчика движения

Устройство датчика

Датчики охраны помещения представляют собой оборудование небольших размеров, используемое в составе слаботочных охранных систем. Благодаря размерам и конструкции оборудование устанавливается в различных зонах помещений. Чаще всего принцип работы техники основывается на инфракрасном излучении: в центральной зоне технического средства вмонтирован приемник, а также схема обработки сигнала. Зачастую стандартное устройство оснащается пироэлектрическим ИК элементом, линзой, фокусирующей свет и регистрирующей поступающий сигнал. Чувствительность сенсора определяется количеством линз.

Корпус устройства представлен двумя составляющими — подвижной и неподвижной частью. Движимая часть устройства может располагать несколькими уровнями свободы, предусматривает вращения в разных плоскостях. Относительно неподвижной стороны прибора стоит сказать, что она служит для безопасной и надежной фиксации к различным поверхностям. Монтаж устройства не оказывается сложным и продолжительным процессом, благодаря чему установленные приборы выглядят неброско.

Смонтированная система реагирует на движение различных объектов, после чего передает сигнал на круглосуточный пульт охранного предприятия, с которым заключен договор.

Похожие записи:

Kzto Дизайн мансарды с двускатной крышей: 22 фото Скользящие стропила: их особенности Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
