Датчик движения. описание и параметры

Оглавление

Принцип действия датчика движения

За исключением механических приспособлений, вроде натянутой проволоки или веревки (такие типы датчиков движения существовали до изобретения электричества), сенсоры представляют собой электронное устройство. Для того чтобы обнаружить перемещение объекта, необходимо работа по принципу радара. Собственно, радары и эхолокаторы — это разновидности вышеупомянутых датчиков, только покрупнее масштабом. Принцип работы бытового (гражданского) датчика движения также основан на пересечении любого вида излучения. По принципу работы с сигналом, сенсоры бывают трех видов:

  • Прерывающие (линейные): в основе излучатель линейного сигнала (как правило, лазерный луч), и приемник. Пока фотодатчик фиксирует излучение — прибор в состоянии покоя. При пересечении луча движущимся объектом — устройство подает сигнал.Преимущество такой технологии в простоте реализации. Недостаток — одиночный луч легко обойти. Кроме того, такой сенсор состоит из двух частей, что не всегда удобно.
  • Отражающие (объемные): в основе лежит принцип работы радара. Излучатель посылает рассеянный или концентрированный сигнал (по выбору заказчика). Если на его пути нет препятствия, датчик в состоянии покоя. Любой попавший в сектор действия предмет, отразит часть излучения.Отраженные волны улавливаются приемником, установленным в том же корпусе, и сенсор переводится в состояние тревоги. Преимущества: широкий сектор обзора, удобно монтировать (электроника в одном корпусе), возможность настройки. Недостаток: нужно отсекать ложные срабатывания, иначе прибор будет функционировать невпопад.
  • Пассивные: сами ничего не излучают. Как же работают такие датчики движения? Их чувствительные сенсоры улавливают волны, испускаемые другими предметами. Преимущество — простота и дешевизна, отсутствие ненужного волнового фона. Недостаток: улавливают только одушевленные предметы (люди, животные). Большинство сенсоров этого типа настроены на тепловой фон живых существ.

Какой прибор выбрать? Зависит от задач. Для защиты или фиксации появления объекта в коридоре или некоем портале (дверь, проем, окно), подойдет прерывающий комплект сенсоров. Если необходимо зафиксировать перемещение в замкнутом пространстве или на территории — лучше выбрать отражающий или объемный датчик.

Именно по этому принципу работают популярные датчики движения для включения (выключения) света. Только при попадании объекта в сектор действия, не срабатывает сигнал тревоги, а включается освещение.

Правда, есть несколько оговорок:

  • использование сенсора для освещения разумно только на территориях (в помещениях), где редко находятся люди;
  • при многократном подключении (отключении), люминесцентные и спиральные лампы быстро выходят из строя: лучше использовать LED или галогеновые светильники.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

  • проводные. Запитка ДД осуществляется от бытовой сети 220 В;
  • автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

  • ультразвук;
  • акустику;
  • микроволны;
  • инфракрасные лучи;
  • комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Основные критерии выбора

При выборе датчика движения для освещения, обратите внимание на все показанные спецификации приборов движения, недостатки и преимущества типов датчиков. Выбирайте модель, учитывая:. Выбирайте модель, учитывая:

Выбирайте модель, учитывая:

  1. Наружное или внутреннее применение?
  2. Фактическое место установки? (возле или внутри дома, столб, стена, углы, потолок, размер зоны чувствительности). Данный критерий определяет угол охвата и количество датчиков.
  3. Степень защищенности от внешней среды.
  4. Способ монтажа.
  5. Мощность подключаемого оборудования (Вт).
  6. Соотношения активной и пассивной зоны, препятствия для обзора.
  7. Зона срабатывания и радиус обнаружения.
  8. Характер применения. Например, в школах устройства рекомендуется монтировать на высоте, недоступной для детей.
  9. Дополнительный кнопочный выключатель для управления освещением вручную.

Выбрав модель, уже для нее стройте систему коммуникаций и подготовьте место установки. Фиксаторам движения за пределами дома необходима защита от внешних. Корпус должен быть герметично защищен от пыли и влаги, уровень защищенности измеряется от IP 20 до IP 55.

Выбирайте комбинированные датчики, если в зоне сканирования много мешающих предметов.
Некоторые линзы оставляют слепую зону в метре от пола, чтобы не учитывать передвижения домашних питомцев. Прибор имеет означенный производителем радиус обнаружения. Не пытайтесь его увеличить, закрепляя устройство выше указанного в спецификации, так как от этого только снизится эффективность, да еще и появятся «слепые» зоны.

Правильность работы самого популярного типа устройств, — с инфракрасным сенсором, наиболее зависит от внешних факторов: размеру и интенсивности теплоизлучения объекта; разнице температур между объектом и окружающей средой (чем больше разница, тем дальше дистанция обнаружения); погодным условиям: снег, дождь, туман; направление и скорость движения объекта через зону сканирования. Так что решать вам, стоит ли устанавливать ИК прибор за пределами дома, на улице.

Цена изделий на нынешнем рынке самая разнообразная – начиная всего от 3$ и до заоблачных, но не предельных 200$. Рекомендуем не выбирать самые дешёвые, так как их срок эксплуатации короткий, придется часто покупать новые. На этом фоне более дорогие значительно экономичнее.

Правильное размещение устройств

Существует огромное количество разнообразных датчиков движения и каждый из них разработан для определенной задачи: для запуска насоса от фонтана, подсветки бассейна. Учитывайте размеры пространства, размещение окон, дверей, потому как всё это влияет на корректность работы прибора.
При подключении устройства учитывайте такие нюансы:

  1. Загрязнение.
  2. Любое препятствие в контролируемой зоне видимости (деревья, кусты) могут привести к ложному срабатыванию.
  3. На улице используйте влагозащищенные провода.
  4. Не устанавливайте датчик напротив приборов, которые распространяют свет или электромагнитные излучения.
  5. Работает только под данным углом и в данном направлении.
  6. Светильники подбирайте по мощности, с запасом в 15%.

Если датчик не охватывает всю территорию, используйте схему подключения 2 и более фиксаторов передвижения и светильника уличного освещения. Иногда необходимо подключить несколько мощных лампочек (для освещения двора), тогда используйте магнитный пускатель.

Между фазой датчика и лампой установите магнитный пускатель, а с другой стороны лампы – его катушка. Модели фиксированным сектором обзора устанавливаются в удобном месте, но обязательно с дверьми в их поле зрения, тогда свет будет включаться при их открывании.

Очень полезный девайс

Датчики движения для регулировки освещения на сегодняшний день обрели чрезвычайно широкую популярность. Используются в самых невероятных заведениях и местах: гостиницах, офисах, административных зданиях, образовательных учреждениях, спортивных залах, паркингах, торговых предприятиях, ванной, бассейнах, фонтанах, на проезжей части и тротуарах.

Но точно можно сказать то, что датчики низкого качества, которые сразу после установки быстро приходят в негодность, время окупаемости будет очень и очень длительным. Так что один раз не пожалейте и переплатите, получив отличное устройство, чем купите низкокачественный продукт.

Советы по выбору

Конкретных советов относительно выбора той или иной модели в мире датчиков движения просто не может быть – они все разные и все по-своему хороши, поэтому определяться стоит, отталкиваясь от того, какие потребности заявлены и какие возможности ожидаются от купленного прибора.

С выбором типа прибора следует определяться исходя из характеристик каждого типа. Если вы бытовой пользователь и хотите поставить в квартире или подъезде датчик для включения света, можно взять даже простой инфракрасный. Если наблюдаемая территория открытая, но в тени деревьев, которые могут качаться на ветру и делают прогрев воздуха неравномерным, доверять датчику только с таким типом определения движения не стоит. Если же речь идет об охране не столько любых подступов к территории, сколько самого входа на нее, то, как и в метро, ориентируйтесь на ультразвуковые агрегаты.

Дополнительные функции

Для улучшения работы системы, повышения ее эффективности и исключения ложных срабатываний датчики могут иметь дополнительные функции. Уже упоминалось о фотореле, позволяющем выводить систему из работы в светлое время суток, а также о дополнительном сенсоре зоны подкрадывания. Но этим списком вспомогательные опции не исчерпываются.

Задержка отключения света

У датчиков, оборудованных реле освещенности, может иметься полезная функция. При исчезновении из поля зрения движущегося объекта освещение отключается не сразу, а с задержкой в несколько десятков секунд. Мизерный перерасход электроэнергии окупается удобством – человек может покинуть зону действия детектора, но не окончательно покинуть контролируемую зону. С помощью этой функции он сделает это не в темноте.

Защита от животных

Нередко несанкционированное срабатывание датчиков вызывают мелкие животные. При их появлении включение освещения излишне, как и реакция охраны. Поэтому в некоторые сенсоры изначально заложена нечувствительность к появлению небольших движущихся объектов. В инфракрасных датчиках эта функция выполнена в виде ограничения на минимальный размер теплового пятна.


Сравнение теплового пятна от человека и животного в дальней зоне.

Автономность

Если есть проблемы с организацией питания датчиков от бытовой электросети, хорошим выбором могут стать автономные устройства. Энергонезависимость обеспечивается за счет обычных батареек. Многие приборы от одного гальванического элемента работают по нескольку месяцев. В этом случае есть смысл выбирать сенсоры с беспроводной передачей сигнала – чтобы совсем избавиться от кабелей.


Беспроводной автономный сенсор Motion Sense 02.

Детекторы движения являются универсальными приборами. На них можно строить различные системы охраны, предупреждения и регулирования. Возможно и нестандартное применение устройств – все ограничено только фантазией и инженерной смекалкой.

Особенности монтажа и подключения

Схемы подключения

Прежде чем приступать к подключению и настройке оборудования, его важно правильно подключить. Устанавливают охранные датчики на специальных конструкциях, которые не подвержены вибрациям

Соблюдение этого правила обязательно, в противном случае значительно участится количество ложных срабатываний, что негативно отразится на качестве работы. Помимо этого, играет роль высота размещения устройства. Критичный показатель высоты указывается в техническом паспорте прибора и, как правило, колеблется в пределах 2-3 метров от уровня пола.

При монтаже всех рассмотренных разновидностей охранных датчиков следует брать во внимание их недостатки. Например, для производительной и корректной работы инфракрасных устройств требуется размещать их следующим образом:

  • В непосредственной близости должны отсутствовать отопительные и любые нагревательные приборы, которые формируют восходящие тепловые потоки.
  • Избегать попадания прямых солнечных лучей на чувствительный сегмент устройства – пиромодуль.

Зоны обнаружения извещателей обязательно контролируются возможными путями передвижения нарушителя.

Настройка датчиков

Настройка охранного датчика

Для беспроводных моделей классическое понятие подключения отсутствует. Датчику присваивается уникальная комбинация цифр и букв для системы сигнализации, при первом включении он автоматически без дополнительных настроек переходит в рабочий режим. Более детально представлена схема подключения и настройки в прилагаемом техническом паспорте к устройству. Каждая модель имеет свои тонкости.

Проводные профессиональные устройства подключаются по-разному, в зависимости от того, является данная модель адресной или нет. Адресный извещатель должен подключаться с обязательным соблюдением полярностей. Большинство моделей охранных датчиков оснащены реле, контакты которого в режиме опасности размыкаются, а в состоянии наблюдения замкнуты.

Подключение датчика

Если монтаж инфракрасного датчика осуществляется своими руками, то прежде чем организовать подключение, необходимо ознакомиться с основными правилами установки таких устройств. Наиболее часто такие устройства устанавливаются самостоятельно для автоматического включения света в комнате либо для автоматического запуска уличных светильников, работающих от солнечных батарей.

Работа по подключению ИК датчика выполняется в такой последовательности:

  • Правильно подобрать место для установки. Чувствительный элемент лучше регистрирует движения, осуществляемые поперёк контролируемой области. Высота монтажа зависит от модели датчика (2.5–4.0 м).
  • Отключить электричество в доме и подвести провода от щитка или распределительной коробки к месту подсоединения датчика.
  • Снять защитную пластиковую оболочку детектора.
  • Подключить проводники к устройству согласно схеме указанной в инструкции или на самом приборе.
  • Установить датчик на заранее подготовленное место, используя встроенный пружинный фиксатор.
  • Проверить и настроить инфракрасный выключатель.

Большая часть производимых датчиков имеет встроенные элементы регулировки времени свечения лампы и порога срабатывания. На плате переменные резисторы обозначаются соответственно TIME и LUXE.

Чувствительность устройства следует настроить в первую очередь. Для этой цели необходимо установить регулировку времени свечения лампы на минимальное значение. Затем, вращением регулятора чувствительности в различные положения, подобрать наиболее подходящий режим работы осветительного прибора.

Когда чувствительность датчика будет настроена, следует установить реле времени на наиболее подходящий промежуток работы осветительного прибора.

Установку сигнализаций и пожарного оборудования следует доверить квалифицированным специалистам. Ошибки в монтаже таких устройств могут обойтись значительно дороже стоимости услуг профессионального монтажника.

Оптические элементы


Чувствительность детектора зависит от процента перекрытия площади луча. Соответственно на расстоянии 15-20 м для выявления объекта размером с человека необходим луч шириной не более 100.

Но при приближении к устройству уровень чувствительности будет возрастать, и с расстояния 5 м тревогу может поднять обычная мышь.

Для распределения равномерности чувствительных зон оптические элементы формируют несколько секторов излучения с различной шириной и направлением под  разными углами. Само устройство, как правило, крепиться немного выше человеческого роста.

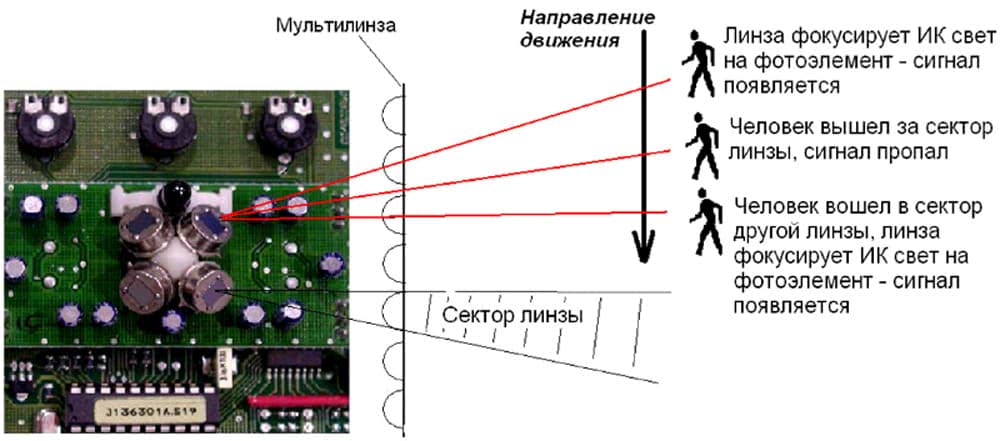

Следовательно, весь объем зоны обнаружения, разбит на несколько секторов, с различной степенью чувствительности лучей, подобранных таким образом, чтобы общая чувствительность устройства не изменялась от удаления или приближения к нему.

Проблема равномерности чувствительности пассивных ИК-датчиков движения, решается с помощью оптических рассеивателей.

Линза Френеля — это полимерная пластинка или полусфера, на поверхности которой отштампованы целиком или сегментарно призматические линзы.

Этот элемент применяется в большинстве моделей, так как имеет ряд преимуществ, среди которых:

  • дешевизна,
  • простота и надежность конструкции устройства,
  • возможность быстрой замены поврежденного элемента.
Зеркальная оптика – применяет достаточно сложную систему зеркал со специальным покрытием (черное зеркало), сегменты расположены под различными углами для покрытия разного фокусного расстояния.

Такая система может быть настроена более точно, что дает возможность увеличения ее чувствительности на дальних дистанциях до 60%. Кроме того, сегментная структура позволяет легче настроить защиту ближней «саботажной» зоны.

Использование триплексной технологии в зеркалах позволяет использовать инфракрасные датчики движения в помещениях, где есть домашние питомцы.

Современные высокоэффективные модели используют комбинацию обеих систем, где линза Френеля контролирует среднюю зону, а устройства зеркальной оптики дальние подходы и саботажную зону.

Блок обработки


Аналоговое, цифровое или комбинированное устройство, обеспечивающее обработку поступающих от прироприемника сигналов с целью выделения импульса, вызванного нарушителем, из общего потока помех.

Алгоритм обработки основан на анализе формы, длительности и величины сигнала. Сигнал от человеческой фигуры является симметричным и двухполярным, в отличие от шумовых несимметричных сигналов.

Величина сигнала – основной параметр, по которому происходит анализ поступающего импульса.

В недорогих моделях БО анализируют только его, сравнивая с пороговым показателем и подсчитывая количество срабатываний. После превышения определенного числа за единицу времени включается сигнал тревоги.

Такой метод несовершенен и приводит к большому количеству ложных срабатываний от вибраций или электромагнитных помех.

Если настроить низкую  чувствительность, то в датчиках с зоной контроля типа «одиночная завеса» может не произойти срабатывания вообще, если будет пересечен всего один луч.

В более дорогих датчиках дополнительно анализируется полярность и симметрия формы поступающего сигнала.

Принцип действия

Каждый объект, излучающий тепло, вырабатывает инфракрасное излучение. В фиксировании этого процесса заключается принцип работы датчика движения. Он сравнивает уровень излучения на конкретном участке с фоновым и при достижении определённой разницы между ними подаёт сигнал соединённой с ним аппаратуре, будь то выключатель лампы или сигнализация.

Важной деталью в этом процессе является правильный диапазон чувствительности устройства. Если он слишком высокий, то датчик может срабатывать ложно — например, на тёплый воздух

Если же показатель ниже, чем нужно, то прибор не среагирует даже тогда, когда в поле его действия появится человек.

На что обратить внимание при выборе датчика

При выборе датчика движения стоит руководствоваться основными техническими характеристиками устройств.

Угол обзора

У потолочного датчика движения угол обзора до 360 градусов. Если установить его на стену, то половина его возможностей не будет задействована при эксплуатации, также могут появиться ложные срабатывания.

Настенный датчик имеет угол обзора от 120 до 180 градусов. Чаще всего используется для контроля небольшой площади, например придверной территории.

Рабочее расстояние

Зона контроля у рядовых датчиков движения от 6 до 50 метров. Чем меньше пространство, в котором будет установлено устройство, тем меньше должна быть дальность действия.

Мощность нагрузки

Питание датчиков движения происходит от сети 220 В. Некоторые беспроводные датчики потребляют до 12 В благодаря встроенным аккумуляторам или использованию щелочных батареек.

Дополнительные функции

  • уровень освещенности. Датчик движения для автоматического включения света должен срабатывать только в темное время суток с целью экономии электроэнергии. Чтобы устройство не срабатывало днем, необходим датчик уровня освещенности.
  • защита от животных. Высокочувствительные устройства будут срабатывать при малейшем движении, например домашних животных. Чтобы не происходило ложных срабатываний, нужна регулировка чувствительности прибора. Датчик можно настроить в зависимости от веса питомца (от 10 до 25 кг);
  • задержка времени активности. Например, датчик включает свет в помещении при появлении человека, который некоторое время бездействует: читает книгу, принимает ванну и т. д. Будет неудобно, если свет вдруг потухнет. Поэтому и нужна функция задержки света.

Место использования

Датчики движения используются не только для домашней безопасности или управления освещением и работой техники. Например, в промышленных областях они используются на сборочных линиях для отслеживания количества продуктов и отключения опасного оборудования, если человек подходит слишком близко.

Принцип работы

Принцип работы инфракрасного датчика движения

Принцип работы ИК датчика движения для освещения заключается в реакции на появление или исчезновение инфракрасного света на фотоэлементе. Заметный инфракрасный свет излучает человек, в связи с тем, что его температура тела значительно выше температуры окружающей среды. Однако иногда датчик может реагировать на тепловое излучение бытовых приборов. Последнее приводит к ошибочным срабатываниям.

В центре устройства, на котором размещена схема обработки сигнала, находится пироэлектрический ИК датчик. Основная линза состоит из множества маленьких линз, каждая из которых фокусирует ИК свет на плоскость фотоэлемента, а одна из них непосредственно на сам фотоэлемент, и происходит регистрация сигнала. Во время движения человека фокус линзы смещается с фотоэлемента, сигнал пропадает. В то же время подключается другая линза, которая в свою очередь фокусирует ИК свет, и сигнал вновь появляется. Чем больше линз, тем выше чувствительность датчика. В приборе их может быть от 20 до 60.

Принцип работы ультразвукового датчика движения

Ультразвуковые датчики излучают сигнал на частоте 20–60 кГц. Работают по принципу локатора, т.е. сравнивают отраженный сигнал с исходным. Отраженные волны принимаются приемником. Если сигнал изменяется из-за эффекта Доплера, детектор замыкает цепь.

Приборы стоят недорого, прогоняют мышей, так как вызывают дискомфорт у животных, но отличаются важной особенностью: безошибочно реагируют только на быстрые движения. Настройка чувствительности возможна, но тогда увеличивается процент ложных срабатываний

Микроволновые датчики излучают волны в СВЧ диапазоне, чаще всего на частоте 5,8 гГц. По принципу действия похожи на ультразвуковые, потому что благодаря встроенному процессору сравнивают отраженный сигнал с излучаемым. Их главный недостаток в том, что они постоянно излучают СВЧ волны, которые вредны для здоровья человека. Мощность излучения должна соответствовать требования ВОЗ: не более 1 мВТ/см2.

Виды датчиков

Несмотря на то, что инфракрасные детекторы сами являются подвидом датчиков движения, здесь есть над чем подумать при выборе. На сегодняшний день ИК-детекторы бывают:

для внутреннего размещения. Приборы подходят по своим техническим характеристикам для установки внутри помещений. Здесь нет необходимости в защите устройства от негативного влияния климатических условий;

Внутренний датчик

Наружный датчик с лампой

для наружного размещения. Такого рода приборы обладают определенной степенью защиты от негативных факторов окружающей среды.

Помимо этого инфракрасные модели бывают:

  • проводные. Это означает, что они для питания должны подключаться к электросети. Схема подключения здесь будет стандартной для всех моделей;
  • беспроводные. Это автономные устройства, которые работают на аккумуляторах и батарейках. Они не подключаются к общей электросети дома, что позволяет их более свободное размещение как в доме, так и на улице. Здесь, для подключения нужна схема, на которой отображено соединение датчика с любым осветительным прибором.

Помимо этого здесь следует указать о существовании комбинированных видов детекторов движения, к которым помимо инфракрасного сенсора будет размещен второй датчик (ультразвуковой или микроволновой). Какой вид изделия вам нужен для той или иной деятельности. Поэтому делайте свой выбор взвешенно и обдуманно, чтобы не потратить деньги на ненужное приобретение.

Чувствительность


Основной сканирующий элемент устройства — пироприемник, имеет сдвоенную структуру, и поэтому в плоскости излучения происходит парное расщепление каждого луча.

Исходя из особенностей строения различных моделей инфракрасных датчиков движения, зоны чувствительности различных моделей могут иметь разную конфигурацию. Это могут быть точечные лучи, направленные в небольшой угловой сегмент, формирующие отдаленную точку детекции.

Несколько таких лучей расположенных, горизонтальной или вертикальной плоскости формируют «вертикальный барьер» или «сканирующую поверхность», она может быть горизонтальной или иметь наклон.

Одиночный широкий луч, испускаемый в горизонтальной, или вертикальной плоскости формирует «сканирующий занавес».

Кроме того, интенсивность генерируемого излучения влияет на протяженность сканируемой зоны срабатывания. Обзорный сектор может составлять от 300 до 1800 для настенных детекторов и круговой – 3600 для потолочных моделей. Так же возможна регуляция количества лучей, и угла их наклона, до 900.

Такое разнообразие обусловлено требованиями к эксплуатации в различных условиях и высоком уровне эффективности, который должен обеспечивать равномерную чувствительность детектора по всему охраняемому объему срабатывания.

Принцип действия

Каждый объект, излучающий тепло, вырабатывает инфракрасное излучение. В фиксировании этого процесса заключается принцип работы датчика движения. Он сравнивает уровень излучения на конкретном участке с фоновым и при достижении определённой разницы между ними подаёт сигнал соединённой с ним аппаратуре, будь то выключатель лампы или сигнализация.

Важной деталью в этом процессе является правильный диапазон чувствительности устройства. Если он слишком высокий, то датчик может срабатывать ложно — например, на тёплый воздух

Если же показатель ниже, чем нужно, то прибор не среагирует даже тогда, когда в поле его действия появится человек.
