Использование датчиков открытия двери

Популярные датчики для охранных систем

Среди тех, кто занимается монтажом охранного оборудования, под герконом понимают герметичный контакт. СМК – так называются магнитоконтактные сигнализаторы.

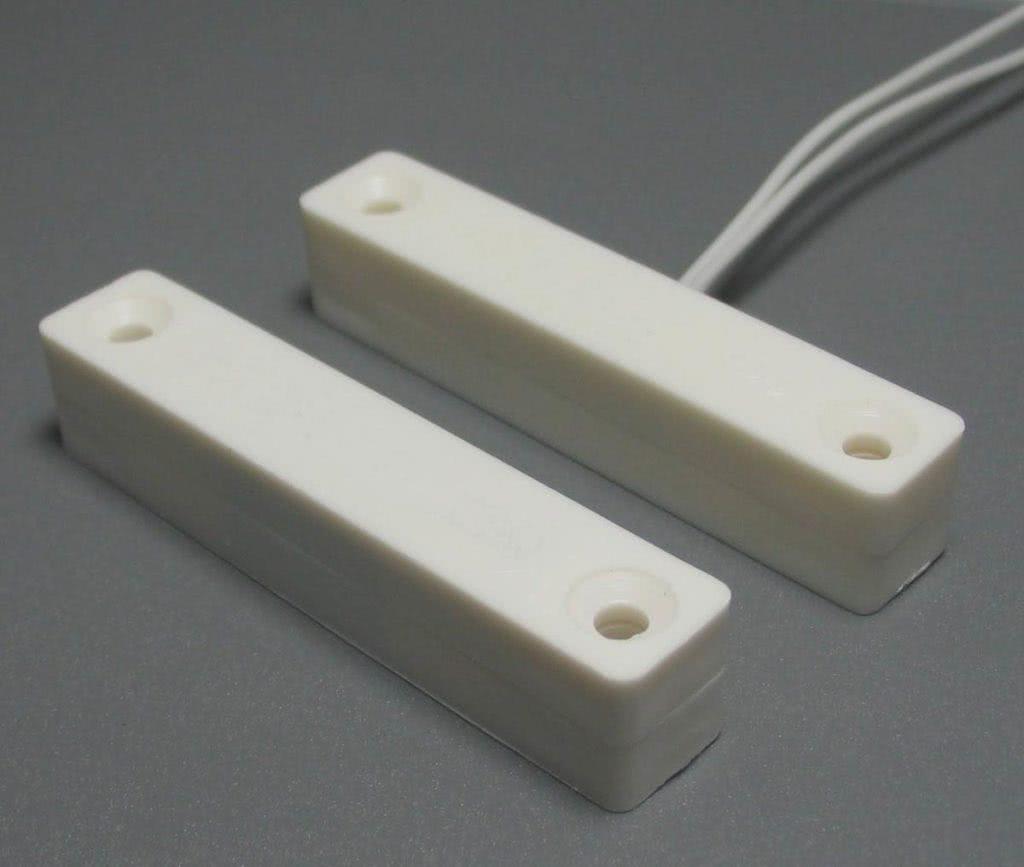

Чаще всего применяют ИО 102-20 – это стандартное решение, где расстояние между контактами в замкнутом состоянии составляет 24 мм, а в разомкнутом 70. Данный магнитный датчик открытия комплектуется кабелем длиной 350 мм и толщиной 3,5 мм. Одна его часть устанавливается на двери.

Существуют и другие типы подобных датчиков – различия среди них сугубо конструктивные. Так, они могут различаться разным типом защиты корпуса, порогом срабатывания.

Герконовый датчик

Герконовые датчики получили широкое применение в системах охранных сигнализаций. Это недорогой, простой в установке и эффективный в эксплуатации охранный извещатель, реагирующий на открытие металлических дверей, ворот, люков и других движущихся конструкций.

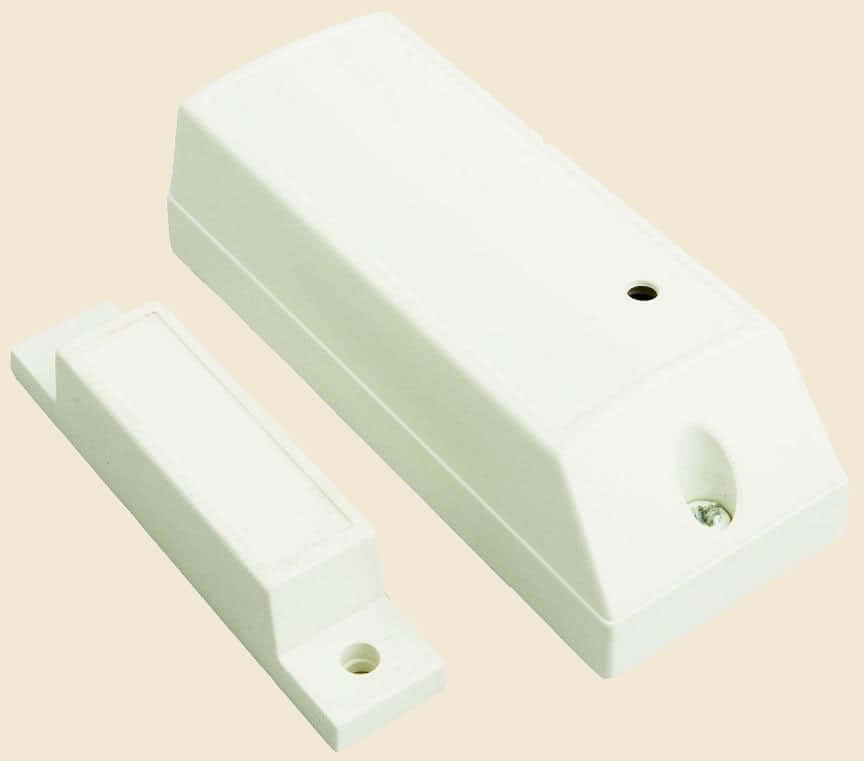

Дверные (накладные) извещатели магнитоконтактного типа реагируют на размыкание/замыкание подвижных элементов, защищающих непосредственный доступ в здание склада, гаража, дачи. Благодаря внутреннему расположению, незаметному для глаз размеру и безотказному принципу работы, магнитоконтактные герконы обеспечивают надёжную защиту удалённых объектов.

С их помощью можно, легко и без значительных вложений, организовать систему охраны не только в частных домах и загородных пристройках, но и в коммерческих структурах – небольших магазинах, палатках, торговых точках. Врезные и накладные магнитные охранные извещатели устанавливаются не только на стальные двери и ворота коттеджей, но и на витринные рулонные жалюзи (шторы) бутиков, сейфы www.

Как работает магнитоконтактный извещатель – геркон?

Устройство и принцип работы накладных и врезных охранных контактных извещателей для металлических дверей ворот, основано на наличии постоянного электросигнала в цепи охранной сигнализации, проходящего через 2 реле прибора.

Стандарт порога срабатывания варьируется от расстояния 30-50мм между рабочими элементами магнитодетекторов. Т.е.

Точечные извещатели выполняются в миниатюрных размерах и конструктивно состоят из 2-х блоков магнитных реле, запаянных в пластиковый корпус. В случае если в помещении планируется установка пожарно-охранной системы сигнализации, корпус исполняется во взрывозащищенном варианте, с классом защиты IP 54 и выше.

Датчики открытия для металлических дверей покрываются двойной изоляцией, что предотвращает ложные срабатывания, в пластиковом корпусе прессуются соединительные провода и готовятся крепежные отверстия. Существуют переключающиеся и нормально разомкнутые типы герконов.

Источник : http://comefort.ru/dopolnitelnye-aksessuary/gerkonovyj-datchik/

Герконовый датчик, принцип работы.

Датчики геркона используются в качестве датчиков сигнализирующие открывание дверей и окон, для защиты от проникновения на объект посторонних, в системах охраны.

Эти магнитные датчики ставятся на двери, ворота, окна и другие конструкции и предметы, которые необходимо обезопасить от нежелательного открытия, передвижения или разрушения.

Геркон бывают стеклянные заваренные в стекло, в них помещается 2 пермаллоевых контакта, внутри стеклянной колбы находится азот высокого давления, что в будущем исключает окисление внутри колбы важных компонентных элементов.

Принцип работы датчика.

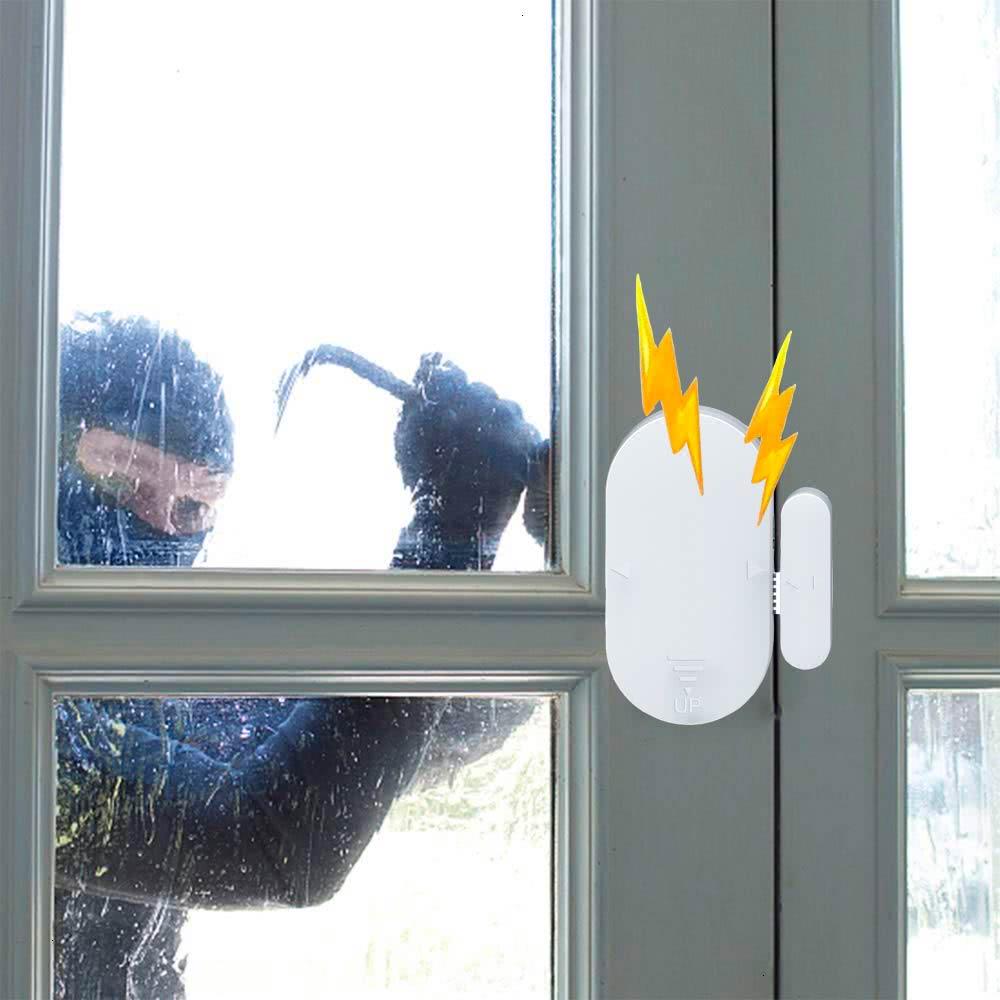

Он сделан из двух частей: исполнительной и задающей. Задающая часть состоит из магнита, а исполнительная из элемента геркона. Чаще всего они находятся в одинаковых корпусах. Магнитная часть крепится на подвижной конструкции, например, окно или дверь, а сам геркон на дверном косяке.

При закрытой двери элементы находятся рядом друг с другом, в таком положение магнит действует на контакты геркона, вследствие чего контакты находятся в замкнутым состояние, в таком состояние показывает, что дверь или окно закрыто.

Как только мы открываем дверь, то магнит отходит от геркона и геркон размыкает цепь и срабатывает сигнал тревоги. В документации на датчик есть инструкция где конкретно описано какое должно быть расстояния между магнитом и герконом но чаще всего он устанавливается на расстояние от одного до четырех миллиметров.

Бывают датчики для разных условий:

  • Скрытый монтаж для стальных конструкций
  • Скрытый монтаж для магнитопассивных конструкциях.
  • Наружный монтаж для стальных конструкций
  • Наружный монтаж для магнитопассивных конструкциях.

Отличие вполне оправданы, так как массивная железная дверь требует более мощного магнита, вследствие чего дверь металлическая забирает часть магнитного поля. К то муже при установке металлической двери, зазоры гораздо больше чем при установке деревянной.

Для монтажа в деревянную дверь или ПВХ или окно не требуются больших датчиков для таких конструкции. Монтаж датчика в такие двери очень прост, можно прикрутить само резом, а некоторые просто приклеиваются.

Скрытый геркон очень удобен тем что хорошо вписывается в интерьер. Датчик вставляется в просверленное отверстие и надежно удерживается фиксирующими защёлками. Датчик скрытого монтажа чаще всего цилиндрический.

Безопасность датчика.

Для защиты от несанкционированного проникновения в попытке обмануть геркон с помощью другого магнита, при установке геркона следует воспользоваться защитными мерами, основные два способа.

  1. Первое необходимо разместить так датчика чтобы магниты были направленны встречно, а датчики были установлены на маленьком расстоянии друг от друга. Тогда при поднесение стороннего магнита вызовет размыкание геркона, и сразу включится тревога.
  2. Второй способ – установить металлическую пластину толщиной от 0,5 мм между датчиком геркон и возможным местом приложения магнита, тогда металлическая пластина послужит магнитным экраном. Металлическая пластина должна быть 60 на 20 мм для открытых герконов, и 20-30мм для скрытых. Металлическую пластину нужно расположить на расстояние не менее 15мм до датчика.

Источник : http://lidol.ru/osnovi-elektrotehniki/gerkonovyjj-datchik-princip-raboty/

Особенности установки датчиков

Перед монтажом оборудования необходимо убедиться, что электронный модуль в месте будущей установки сможет принимать сигнал от установленного на объектах защиты (окне или двери) датчика.

С помощью шурупа или двусторонней клейкой ленты геркон необходимо зафиксировать на неподвижном элементе окна или двери. Сам магнит крепится на двигающемся элементе, поэтому его необходимо размещать рядом с индикаторами прибора.

В обычном состоянии необходимое расстояние  между герконом и магнитом — не больше сантиметра. При превышении этой цифры датчик срабатывать при открывании окна или двери не будет.

При установке охранного оборудования необходим следовать ряду условий:

  1. Не рекомендуется размещать прибор около массивных металлических предметов, которые способны вызвать экранирование или затухание радиосигналов, передаваемых от фиксатора к основному блоку.
  2. Нельзя устанавливать оборудование за пределами помещения, подлежащего охране.
  3. Не рекомендуется размещать прибор в помещениях, в которых режим температуры и влажности не соответствует оптимальным показателям.

После установки оборудования необходимо убедиться, что устройство работает. Чтобы это выяснить, нужно открыть дверь, чтобы между магнитом и герконом расстояние было от полутора до трех сантиметров. Если датчик исправен, на электронный блок поступит соответствующий сигнал, и сигнализация сработает.

Сигнализация с датчиком открывания окон (дверей) позволяет обеспечить высококачественную защиту окон и дверей. При установке и подключении ряда связанных устройств можно обеспечить эффективную защиту всех помещений недвижимого объекта.

Геркон на страже безопасности

Охрана недвижимости – это законное право каждого владельца. Датчик положения двери поможет справиться с задачей контроля любого входа и выхода на охраняемой территории. Магнитоуправляемую часть устанавливают на неподвижной конструкции, а ответный магнит на подвижном элементе входной группы.

Преимущества и недостатки герконовых датчиков

Чтобы сделать обоснованный выбор датчика, внимательно ознакомьтесь с особенностями работы и монтажа прибора. Проводной датчик открытия двери имеет следующие преимущества:

  • простота конструкции, компактность;
  • герметичность контактов из ферромагнитного сплава;
  • отсутствие поверхности трения;
  • быстрое срабатывание на изменение магнитного поля;
  • универсальность установленного реле.

Среди недостатков электромагнитного устройства можно выделить следующее:

  • низкая чувствительность магнитов;
  • герметичность стеклянной колбы разрушается при падении;
  • при подаче низкочастотного сигнала контакты размыкают цепь.

При установке учитывают указанные ограничения, прописанные в сопроводительной документации, чтобы датчик открывания двери полноценно функционировал и четко подавал сигнал.

Для чего применяются в доме

Установка датчиков происходит, когда нужно организовать уход за престарелыми людьми, больными с нарушением памяти. В данной ситуации электронные модули помогают контролировать прием лекарственных препаратов, еды и других важных моментов в жизни человека. Для этого приборы устанавливают:

  • на входные и межкомнатные двери, чтобы получать сигнал о передвижениях пожилого родственника;
  • на шкаф с медикаментами;
  • на холодильник.

Важно обеспечить безопасность детей в большом доме. Для этого датчики ставят в следующих местах:

  • на дверь детской комнаты, чтобы услышать, когда ребенок выйдет ночью из комнаты;
  • на шкаф с запрещенными для детей предметами, алкоголем, химикатами;
  • на входную дверь, чтобы убедиться, что сработал датчик закрытия двери, дети пришли домой и находятся в безопасности, или узнать, когда они вышли.

Но самая важная функция – это защита от проникновения посторонних людей. Ведь геркон датчик открытия двери отреагирует сразу на несанкционированно открытые двери. В этот момент система подаст тревожный сигнал в виде звука или света. Если в помещении организована система пультовой охраны, то сигнал сразу поступит в диспетчерскую и охранник сразу отреагирует на появление нарушителя на территории.

Необходимость датчиков открытия дверей в доме

Датчик на дверь помогает удерживать под контролем зоны входа и выхода из помещений. Будучи одним из элементов охранной сигнализации, прибор четко подает сигналы о происходящем в пределах зоны функционирования. После внедрения электронного устройства в систему, другие модули отправляют уведомление владельцу на электронную почту, смс-сообщение или включается сирена.

Принцип работы

Электронное устройство, реагирующее на разведение створок окна, поднятие крышки люка или корпуса, открытие дверей используется как элемент автоматизации в системах «Умный дом». Герконовый датчик устанавливают в требуемое положение на дверной косяк, оконную раму, а магнит на створку, которая при открытии приводится в движение.

  1. Когда ее начинают отводить или открывать, внешнее электромагнитное поле становится слабее либо датчик вообще выходит из зоны действия сигнала магнита.
  2. В этот момент восстанавливается свойство упругости контактов – они размыкаются, разъединяя электрическую цепь.

Вот так выглядит локальное действие срабатывания датчика. Далее полученный сигнал преобразуют специальные приборы в свет, звук и другие оповещения. В закрытом положении дверей упругие контакты взаимодействуют с полем, которое создает магнит – вторая часть модуля. Находясь в изолированной стеклянной колбе в зоне действия магнитного поля, контакты, преодолевая упругость, притягиваются и «слипаются». Таким образом, электрическая цепь замыкается.

Устройство датчиков

Простой механизм представляет собой магнитную составляющую и датчик – устройства с разомкнутыми контактами. Если они попадают в зону действия магнитного поля, то контакты замыкаются. Коммутационное электромеханическое устройство – геркон – изменяет состояние подключенной электрической цепи от присутствия рядом магнита или соленоида.

В герконе есть ферромагнитные упругие контакты, которые находятся внутри герметичной стеклянной колбы. Они функционируют одновременно как пружинка, токопровод и магнитопровод. От их положения происходит размыкание и замыкание цепи.

Звуковая сигнализация

Звуковой датчик устанавливается как один из элементов системы охранной сигнализации. Для его бесперебойной работы необходимы электронные модули, которые будут преобразовывать сигнал в какое-либо действие:

  • отправлять уведомление на главный сервер;
  • подавать звуковой сигнал;
  • выключать или включать свет.

Принцип работы

Геркон представляет собой герметичный переключатель. Его контакты изготовлены из специального феромагнитного сплава.

Принцип действия основан на использовании сил взаимодействия, которые действуют на два феромагнитных тела в магнитном поле. Данные силы заставляют пружинные контакты деформироваться и перемещаться до их соединения – так работает датчик закрытия двери. Когда создается магнитное поле определенной силы, то концы пружин притягиваются и замыкаются. Когда сила магнитного поля снижается (две части датчика разъединяются), то пружины разжимаются и контакт будет разорван, в результате чего срабатывает сигнализация.

В цепи охранной сигнализации пропускается постоянный электрический сигнал – он проходит через датчик открывания двери. Также может использоваться и постоянное магнитное поле. По стандарту порог срабатывания геркона может настраиваться от 30 до 50 мм. Если открыть дверь на расстоянии 30 мм, то на пульт сигнализации поступит сигнал о том, что контакты магнитного датчика разорваны.

Зачем устанавливается gsm датчик открытия двери?

Датчики, реагирующие на открывание окна или двери, это специальные устройства электронного типа, посредством которых выполняется детектирование несанкционированного открывания объектов.

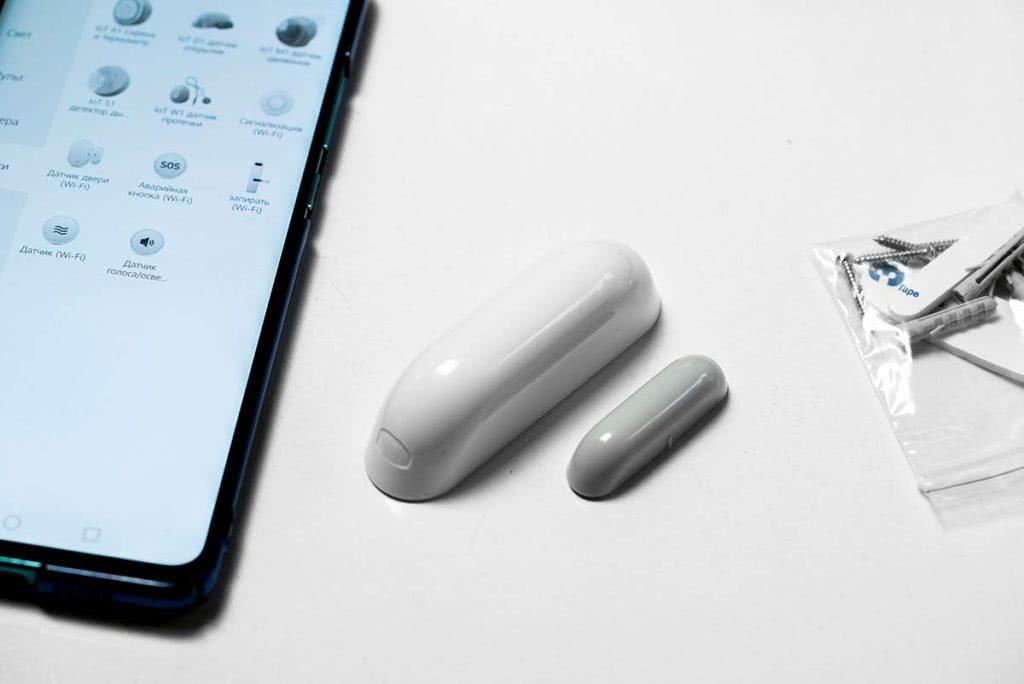

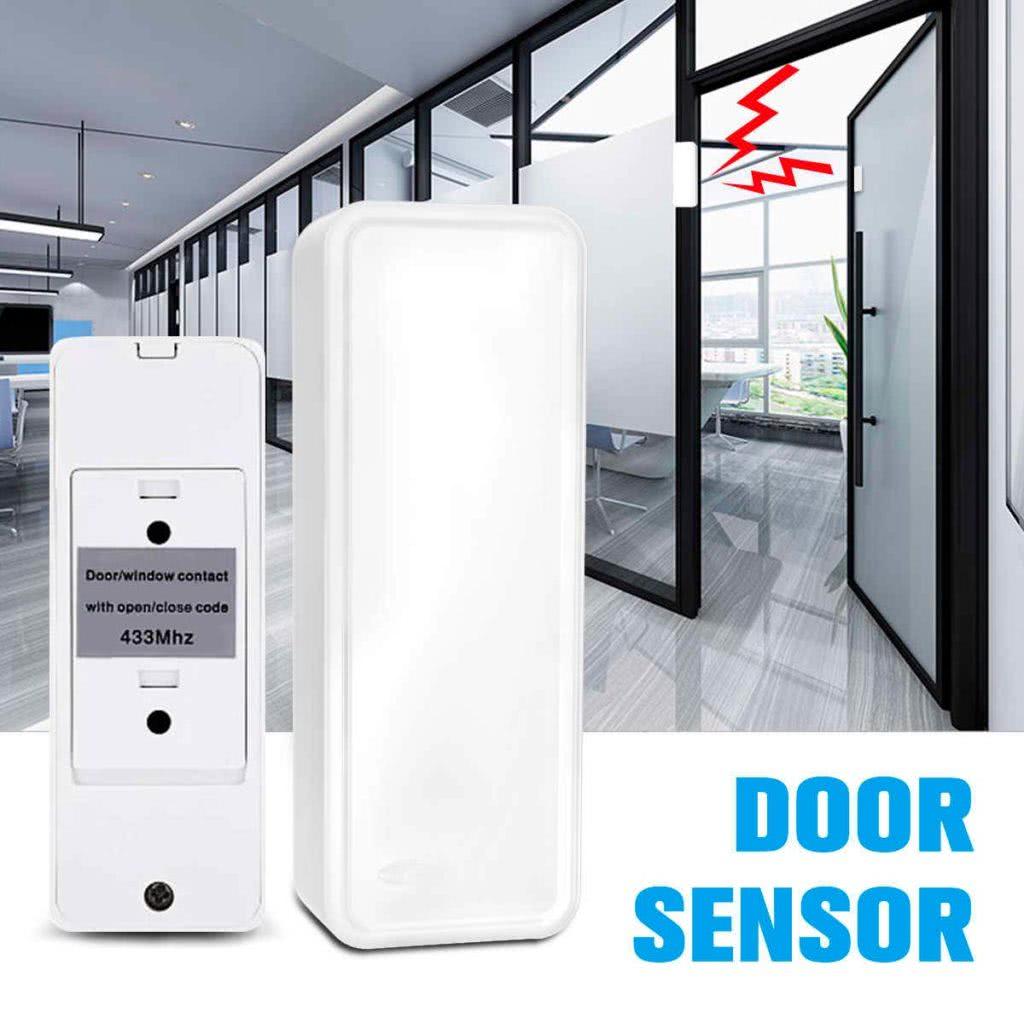

GSM датчики открытия являются элементом любого сигнализации с функцией gsm. Они выпускаются в виде составных приборов, состоящих из двух конструктивных элементов: герконовым блоком и магнита.

Принцип действия оборудования основано на высокой токопроводимости геркона, выражающейся в проведении электричества при непосредственном воздействии магнитного поля, имеющего переменное напряжение.

При нахождении датчика в спокойном состоянии оба элемента (геркон, магнит) замкнуты. Если будет осуществлено несанкционированное открывание объекта, на котором закреплено оборудование, магнит отделится от геркона, обеспечив переменное поле, из-за чего геркон станет замкнутым. Одновременно с этим по цепи, где размещается геркон, будет проходить электричество, запустив процесс срабатывания датчика.

Если для охраны объекта используются датчики проводного типа, сигнал при открывании двери будет направляться по шлейфу системы сигнализации. Если применяется оборудование без датчиков, сигнал передается по специальному радиоканалу.
