Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

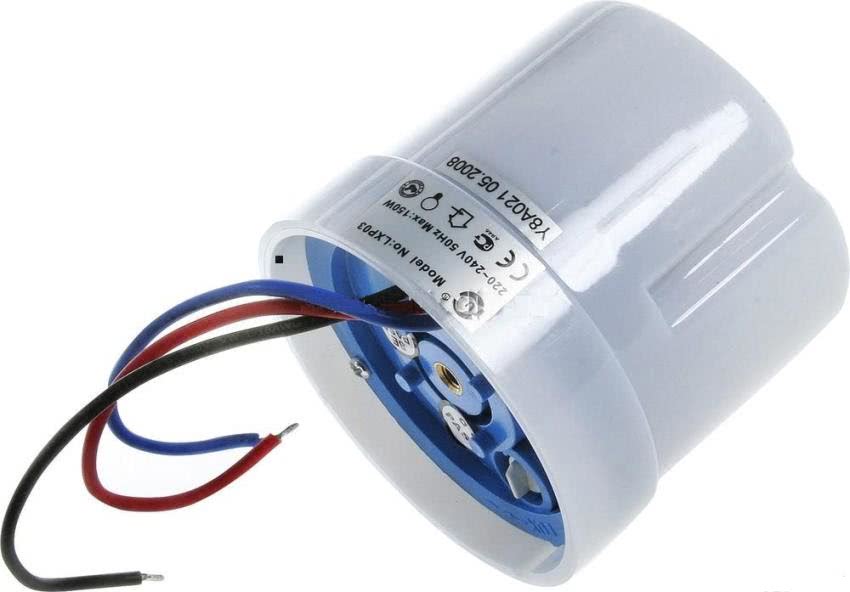

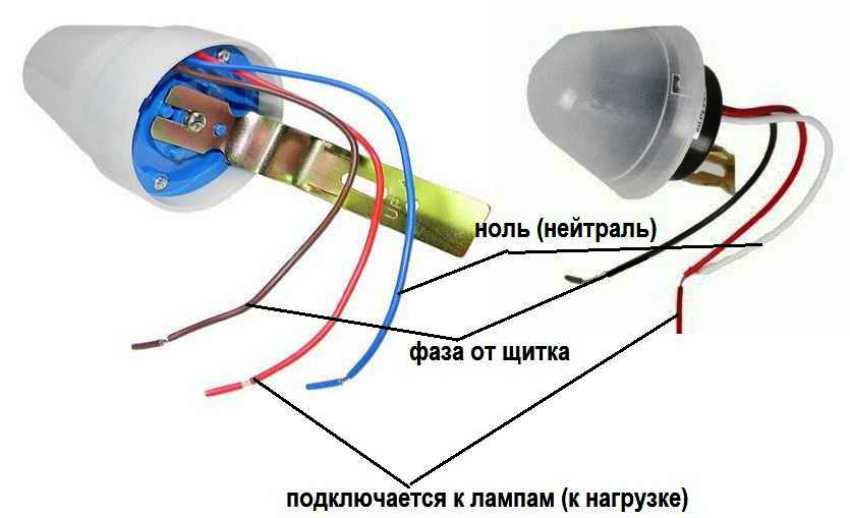

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

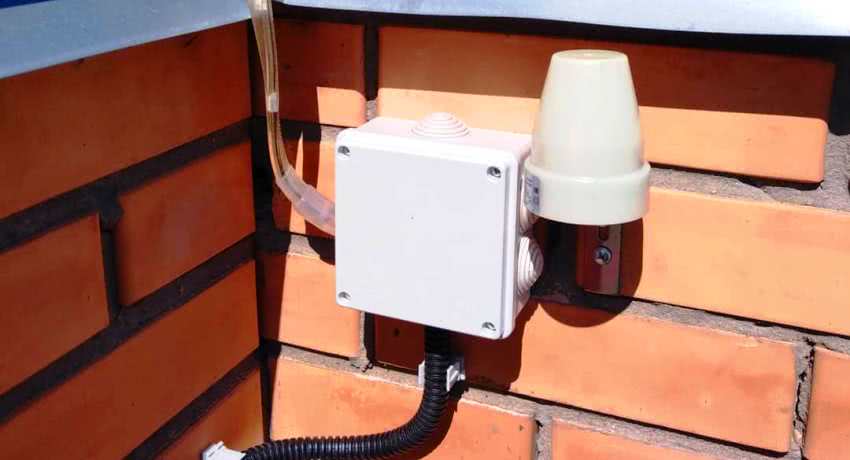

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

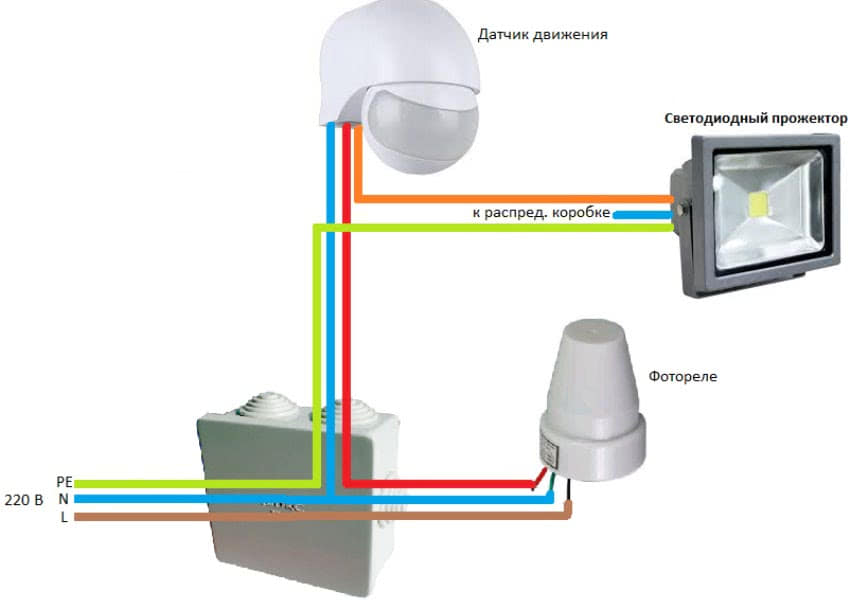

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Типы таймеров

Рассматриваемые приборы подразделяются по принципу действия таймеров на механические и электронные.

Простейшим вариантом механического таймера является таймер с обратным отсчётом выполненный на базе часового механизма, который заводится поворотом ручки.

Наибольшим спросом пользуются розетки с механическими суточными программами. Поскольку для работы электродвигателя часового механизма нужна электроэнергия, их иногда называют электромеханическими таймерами. В качестве резервного питания используются аккумуляторы. Программа управления нагрузкой создаётся механически за счёт набора сегментов с 15-минутными интервалами.

Электронный таймер для бытовой розетки даёт возможность задавать выполнение программ на неделю и месяц, а также отображать реальное время и параметры заданных программ на жидкокристаллическом индикаторе.

Другие функции

Экран и панель управления реле времени

Современные системы управления обладают разнообразием возможностей. В некоторых моделях дополнительные функции программируемых реле отображены в трех основных и двух смешанных режимах, которые обозначаются следующим образом:

• H – таймер недельный;
• U – реле напряжения;
• F – фотореле;
• HU – недельный таймер с контролируемым напряжением;
• FU – фотореле с контролем напряжения.

Таймер недельный автоматически выполняет ежедневную важную функцию. Например, оптимизация параметров тепличного или инкубаторного хозяйства. Может управлять работой фонтанных устройств, рекламных конструкций.

Реле U обеспечивает защиту электрооборудования от возможных колебаний сетевого напряжения. Подключенное устройство отображает на дисплее его реальную величину.

Если значение в заданных пределах – включается нагрузка. Когда напряжение выходит за пределы верхнего или нижнего порога, нагрузка не подключается.

Фотореле для уличного освещения

Фотореле – оптимальный вариант программируемой работы осветительной арматуры. Может применяться как в быту, так и для управления подсветкой различных сооружений, освещением садово-парковых площадей, улиц, других публичных мест.

Также существуют приборы, совмещающие функции таймера, фотореле и реле напряжения. Энергонезависимая память такого устройства позволяет сохранять запрограммированные параметры не только при перепадах напряжения, но даже при отключениях питания. Обычно, допустимое значение тока нагрузки для реле прибора – до 16 ампер. Если же рабочий ток больше, оборудование комплектуется магнитным пускателем или контактором.

Перечисленные приборы предназначены для коммутации нагрузки, согласно установленному времени, контроля напряжения и отключения потребителей при значительных колебаниях в электрической сети. Причем после восстановления параметров происходит их автоматическое включение. Выполняется переключение установленного уровня освещенности, другие программируемые действия.

Разновидности устройства

Основные виды реле времени от применяемых технологий в их конструкции:

Самые надежные и использующиеся длительное время – часовые или анкерные.Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.Устройство часового реле

Моторные.Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.

Простое, моторное реле времени

Пневматические или гидравлические. Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.

Устройство пневматического реле

Электромагнитные.Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.

Устройство электромагнитного реле

Электронные.Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя. Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.

Простая схема электронного реле

Логические.Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается. Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.

Схема простого логического реле

Принцип работы и устройство датчика день-ночь для включения света

Внешний вид датчика для регулировки и включения уличного освещения

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Преимущества и недостатки розеток с таймером обратного отсчёта

Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.

К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):

• точность регулировки временного интервала до минуты;
• недельные устройства дают возможность выставления заданной программы для определённого дня недели;
• наличие возможности автоматического или ручного включения;
• электрические модели являются энергонезависимыми благодаря встроенной батарее;
• наличие автономной программы более чем на 2 года работы.

ФОТО:  noteboox.de Многих пользователей отпугивает кажущаяся сложность настройки прибора

Недостатками розеток со встроенными таймерами считаются:

• невозможность выставить значения времени на срок более суток (для механических устройств);
• зависимость от источника питания (также для механики);
• сложность точной настройки у электрических моделей.

ФОТО: electrikexpert.ru Главным недостатком «механики» является зависимость от питания

Установка

Выбирая прибор, подумайте, каким целям он будет служить, и как его устанавливать.Розеточные реле

Применение розеточных реле возможно с осветительными приборами, имеющими стандартную вилку для подключения к бытовой сети переменного тока.

Неоспоримые преимущества этого вида оборудования:

• компактность;
• мобильность;
• простота установки и эксплуатации;
• монтаж без соединительных проводов.

Однако они непригодны для управления системой освещения квартиры в целом и не рассчитаны на значительную мощность, в этом случае можно обратить внимание на программируемые розетки с Wi-Fi. Стационарные таймеры

Стационарные таймеры

Если перед потребителем стоит задача управлять не отдельными устройствами, а осветительной сетью дома или предприятия, то нужно выбирать стационарные приборы.

Они монтируются в монтажную коробку или на DIN рейку распределительного щита. Требует дополнительных, в сравнении с розеточными, усилий и материальных затрат.

Зато обеспечивает единство управления системой и возможность подключения больших мощностей.

Как выбрать?

При выборе конкретной модели реле времени необходимо руководствоваться такими принципами относительно их параметров:

• Род и величина рабочего напряжения – различные модели могут, как подключаться к бытовой сети в 220 В переменного тока, так и работать от пониженных управленческих цепей на 12, 42, 127 В и т.д.
• Допустимый ток нагрузки – определяет пропускную способность контактов реле времени без их перегрева.
• Диапазон времени срабатывания контактов и чувствительность регулировки этого параметра – определяет скорость включения реле времени, возможность его изменения в каких-либо пределах и возможный шаг регулировки.
• Конструктивные особенности и принцип работы – если по местным условиям не допускается классическое переключение контактов по соображениям взрывоопасности, необходимо устанавливать бесконтактные модели.
• Влагозащищенность и температурный диапазон – определяет допустимые параметры окружающей среды, в которых может эксплуатироваться данное реле времени.
• Тип устройства (цикличные или промежуточные) – первый из них задает некую периодичность выдаваемого сигнала, а второй выступает в качестве промежуточного звена, обеспечивающего задержку времени в уже существующей цепи.

Таймер включения и выключения света, фотореле на 555 таймере

Таймеры включения и выключения света – электроустройства, которыми возможна организация автоматического управления освещением. Применяются для бытовых и промышленных потребителей. Включение в схему осветительных сетей таймеров позволяет значительно снизить расходы на дорогостоящую электроэнергию, упростить управление наружным освещением, т.к. в данном случае нет необходимости находиться на объекте для включения и выключения света. Существует большое количество моделей таймеров и выключателей, которые применяются для разных сетей освещения.

Фонари с таймером для уличного освещенияВыключатель света с таймеромСхема сети освещения с таймером

Порядок подключения

1. Крепление модульного таймера ТО-47 выполнить на ДИН-рейку с помощью специальной защелки (для модульных аппаратов);
2. Подсоединить внешние кнопки согласно электрическим схемам.

Ручное управление

Управление ТО-47 осуществляется ручкой-переключателем, которая находится на передней панели устройства.

При переведении в положение со значком «Лампа» происходит замыкание контактов и и начинает включаться подсветка (до принудительного перемещения рычага в исходное положение).

При однократном переведении рычага в положение «двойная окружность» включается таймер с заданной уставкой отключения по времени.

В случае управления таймером внешней кнопкой рычаг необходимо перевести в положение «двойная окружность».

Для увеличения режима работы в положении «Включено» предусмотрен переключатель. При включении переключателя таймера происходит постоянное замыкание контактов, размыкание контактов происходит при переводе в положение «Выключено».

Пуск двигателя «Треугольник»

Через некоторое время (установленное на лицевой панели реле), реле времениKT1 переключает свой контакт с 17-18 на контакт 17-28, тем самым отключая контактор KM3 режим «Звезда».

После того, как произошло переключение исполнительного контакта реле времени KT1, включается контактор KM2. Силовые контакты KM2 подают напряжение на конец обмотки U2-V2-W2, включается режим «Треугольник».

Вспомогательный контакт 53-54 на контакторе KM2 подает напряжение на лампочку HL2 (Пуск двигателя в режиме «Треугольник» включен)

Уф, пожалуй это все по схеме ))). Так вот это работает на самом деле, а чтобы отключить все это, нужно нажать кнопку SB1.

И все-таки, в чем собственно преимущество этого реле?

Попробую сказать это своими словами: у движков с большой мощностью, пусковой ток при запуске может превышать рабочий ток в 5-7 раз.

По этой простой причине для пуска двигателя по схеме «Звезда-Треугольник» применяют Реле времени такие как RT-SD.

Реле времени RT-SD — это, так сказать «главное не ошибиться», альтернатива устройствам плавного пуска. Т.к. устройства плавного пуска намного дороже, чем реле времени, поэтому и применяют их на сегодняшний день довольно часто.

Ладно, дорогие друзья! Жду, от вас комментариев по теме и не забывайте нажимать на кнопочки, чтобы поделиться этой темой с друзьями. На этом я завершаю эту статью, но не закрываю эту тему совсем, есть у меня еще одна мысль в запасе.

Реле времени для уличного освещения настройка

Датчик света для уличного освещения широко применяется для освещения улиц в темное время суток. Это очень удобно из-за экономии электричества и того, что его не нужно включать и выключать при помощи рук.

На сегодняшний день световые датчики пользуются огромным спросом в освещении частных домов и придомовых территорий. Также экономным фотореле освещают пространство и в помещении. Устанавливают около лестниц и дверей для удобства. Мы приведем подробное описание, предоставим схему подключения, поясним принцип работы и дадим необходимые рекомендации по использованию.

Правила

Нельзя не отметить, что для регулирования подачи света в сумерки и отключения его с приходом рассвета используют два вида устройства: фотореле и астротаймер.

Правило, по которому происходит функционирование датчиков уличного освещения, заключается в простой цепочке действий:

1. Деталь, которая реагирует на появление или отсутствие света, меняет свое сопротивление, когда меняется интенсивность света в округе. Как правило, выполнение этой функции возложено на фотодиод, резистор. В редких случаях симистор или тиристор.
2. Для того чтобы фотоэлемент сработал, через схему по регулировке подается специальный сигнал, который и попадает на транзистор.
3. Транзистор имеет в своем составе реле, которое размещается в нагрузочной сети, после полученного сигнала его контакты начинают получать нагрузку. И источник света приходит в активное состояние работы.

Функции и характеристики таймеров управления освещением.

Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку

Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру
Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
Очень важно при покупке обращать внимание на тип крепления, которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
Третье- это диапазон рабочих температур, что важно при установки в неотапливаемых местах.

По типу управления они делятся на: механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.
Таймеры выпускается для управления одним каналом или двумя, а также многоканальные (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой

В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.
Обратите внимание на астрономический таймер, который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.

Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

• Устройство механического исполнения.
• Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
• Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент.  Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

• компактные габариты;
• минимальные энергетические затраты;
• отсутствие подвижных механизмов за исключением контактов выключения и включения;
• широко программируемое задание;
• большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

https://youtube.com/watch?v=VRrU_eYT2l4

Реле времени для уличного освещения настройка

Датчик света для уличного освещения широко применяется для освещения улиц в темное время суток. Это очень удобно из-за экономии электричества и того, что его не нужно включать и выключать при помощи рук.

На сегодняшний день световые датчики пользуются огромным спросом в освещении частных домов и придомовых территорий. Также экономным фотореле освещают пространство и в помещении. Устанавливают около лестниц и дверей для удобства. Мы приведем подробное описание, предоставим схему подключения, поясним принцип работы и дадим необходимые рекомендации по использованию.

Правила

Нельзя не отметить, что для регулирования подачи света в сумерки и отключения его с приходом рассвета используют два вида устройства: фотореле и астротаймер.

Правило, по которому происходит функционирование датчиков уличного освещения, заключается в простой цепочке действий:

1. Деталь, которая реагирует на появление или отсутствие света, меняет свое сопротивление, когда меняется интенсивность света в округе. Как правило, выполнение этой функции возложено на фотодиод, резистор. В редких случаях симистор или тиристор.
2. Для того чтобы фотоэлемент сработал, через схему по регулировке подается специальный сигнал, который и попадает на транзистор.
3. Транзистор имеет в своем составе реле, которое размещается в нагрузочной сети, после полученного сигнала его контакты начинают получать нагрузку. И источник света приходит в активное состояние работы.

Принцип работы определяет пять главных типов реле:

1. Электромагнитное замедление. Такой прибор может применяться исключительно в цепях постоянного тока. Задержка во времени происходит из-за дополнительной обмотки, которая препятствует увеличению магнитного потока.
2. Пневматическое замедление. Здесь применяется пневматический демпфер, который изменяет отверстие забора воздуха.
3. Анкерный или часовой механизм. Здесь электромагнит взводит специальную пружину, которая замыкает реле после отсчета установленного времени.
4. Использование двигателя. Здесь применяется синхронный электрический редуктор, двигатель и электромагнит. Первые два элемента сцепляются электромагнитом.
5. Электронное реле. Здесь применяются микроконтроллеры, позволяющие программировать задержки включения.

Особенности электромеханического таймера

Розетка с дисковым таймером механическая программируется при помощи вращающегося исполнительного диска и кнопок (лепестков), размещённых по его окружности. На диске нанесены риски с 15 или 30 минутными интервалами. При помощи кнопок можно включать и отключать нагрузку. Выпускаются модели, у которых поднятая кнопка будет отключать, у других – наоборот. На боку таймера есть кнопка для переключения режима работы – непрерывная подача напряжения и регулируемая.

Эти приборы позволяют коммутировать нагрузку с интервалом в 15 минут без ограничения по количеству коммутаций. Но установить здесь программы со сложным алгоритмом, а тем паче произвольные практически невозможно. В основном используются суточные и недельные циклы.

Тестирование реле

Тестирование реле

Электронные аппараты работают на основе цифровых импульсов. Современные устройства имеют высокопроизводительные микропроцессоры. Обычно РВ расчитано на коммутацию индуктивных или неиндуктивных нагрузок. Для настройки прибора цифрового типа потребуется ввести нужные параметры времени, используя функциональные клавиши. Возможность широкой настройки позволяет выставлять не только секунды, но и дни недели.

Цель тестирования – разобраться с конструкцией и принципом действия реле времени. Проверка прибора при новом включении производится в следующей последовательности.

• Внешний осмотр и проверка механической части.
• Проверка действия искрогасительного контура.
• Тестирование выпрямительного устройства.
• Определение сопротивления току цепи обмотки.
• Проверка напряжения при срабатывании и возврате.
• Контроль времени срабатывания.

Тестирование основных параметров проводится с помощью специального устройства. При осмотре механической части выявляют коррозию, загрязнения. Проверяют ход и балансировку подвижных частей, состояние осей и пружин, затяжку винтов и осевой люфт.

Важным моментом является проверка прочности изоляции. Напряжением поочередно воздействуют на все цоколи и зажимы. Изоляция должна выдерживать напряжение 1000 В при частоте переменного тока 50 герц.

На транзисторах

Транзисторная схема наиболее легкая в сборке, менее затратная из всех вариантов. Самая простая включает всего 8 элементов, которые можно разместить без платы, спаяв между собой. Часто такое простое реле времени создают и применяют для освещения: после нажатия тумблера лампа горит заданный промежуток времени, потом сама выключается.

Что потребуется:

• э/м реле 250 В, 5 А, допускаются параметры выше;
• транзистор КТ973А, подойдут также подобные, например, 973Б;
• диод КД105Б или иной подходящий;
• микропереключатель («микрик», кнопочка или с бегунком);
• резисторы 3 шт.: на 100 Ом; 2.2 мОм и переменный на 820 Ом (ним будет регулироваться временная пауза);
• конденсатор 3300 мкФ, 25 В.

Самоделку можно использовать, например, для включения вентиляции в гараже.

Алгоритм работы:

1. Исходная позиция перекл. S1 — «выкл». Конденсатор C1 пока разряжен и когда первый элемент переключат в другое положение, стартует его зарядка.
2. Транз. VT1 пока открыт, поскольку ток заряженного C1 течет сквозь его базу. При зарядке он понижается и VT1 через небольшой промежуток выходит из насыщения (из состояния, когда сопротивление «эмиттер-коллектор» наименьшее, вхождение в насыщение составных транзисторов как бы не происходит).
3. Ток коллектора VT1 падает быстрее, в момент, его нехватки, чтобы исполнительный расцепитель K1 держал контакты K1.1 сомкнутыми, они расцепляются.
4. Для нового запуска реле переводят переключатель в позицию «выкл.», чтобы конденсатор разрядился и через 5–10 сек. — «вкл.» Продолжительность задержки зависит от емкости данного элемента (чем она выше, тем дольше пауза) и от положения регулятора подстроечного резистора R1 (возрастает сопротивление — длиннее пауза). Диод VD1 предназначен для защиты транз. VT1.

Окончательный вид:

Простая сборка на одном биполярном транзисторе

Запчасти для реле задержки выключения 12 вольт:

• э/м расцепитель 10 А, 250 В;
• конденсатор 3.3 мФ, 25 В;
• диод КД105Б (или аналог);
• резисторы: 1 кОм; от 1 до 100 Ом, в нашем случае 18 Ом;
• переключатель.

Мультиметром определяем выводы диода:

Определяем сопротивление релейной обмотки. Соотношение напряжения питания к ней не должно превышать макс. тока на коллекторе Iкmax примененного транз. (КТ315 Iкmax=100 мА=0.1 А).

Мультиметром проверяем транзистор:

Далее, самодельное на 12 В реле времени конструируется по схеме:

Сборка поэтапно в иллюстрациях:

Вот еще подобные чрезвычайно простые схемы (у первой задержка от 2 сек. до 9 мин. 20 сек.):

Как работает

Алгоритм для первой описанной нами схемы (он же подобный и у других, анализируемых в разделе):

1. Перекл. S1 в позиции зарядки — конд. C1 аккумулирует энергию через резистор R1 (не должно быть слишком низкое количество Ом).
2. При «полном» C1 «микрик» переводят в «вкл.» — он начинает разряжаться через резистор R2 и транзисторную базу VT1.
3. Пока идет разрядка, контакты реле сомкнутые. Когда ток становится достаточно слабым — размыкаются.

Элементарный эффективный вариант с задержкой 10 мин

Рассматриваемый дальше вариант расценивается пользователями как один из лучших среди простых самоделок такого типа.

Задержка — 10 мин. Можно обойтись без платы. Регулировка — стандартным резист. R1, управляют изделием контактами. Можно также создать площадку, макет ниже:

С двумя транзисторами, также и для включения нагрузки

В схеме есть 2 транзистора:

• первый (Б1) — регулировка, управление паузой. Запускает таймер;
• второй — электронный ключ, активация и отключение питания обслуживаемого прибора.

Сложность состоит в подборе сопротивления R3. Нам потребуется такое, чтобы реле смыкалось только при поступлении импульса от Б2. Обратная активация нагрузки происходит только при сработке Б1, подбирать данный параметр надо экспериментально.

Похожие записи:

Виды радиаторов отопления для квартиры и особенности их монтажа Полусухая стяжка пола: технология, рекомендации, отзывы. полусухая стяжка пола своими руками Разновидности и особенности монтажа секционных ворот Как повесить водонагреватель на стену: размещение, высота, крепежи и способы под материалы (бетон, дерево, кирпич, блоки) Распиновка интернет кабеля rj-45 на 4 и 8 проводов Что такое силикатная пазогребневая плита и где она применяется
