Вентиляционный дефлектор

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Виды дефлекторов

Вид устройстваХарактеристики

Дефлектор ЦАГИ	Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый
Круглый Волпер	Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях
Дефлектор Григоровича	Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду
Тарельчатый Astato	Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали
Н-образный	Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства
Дефлектор-флюгер	Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали
Вращающийся дефлектор	Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

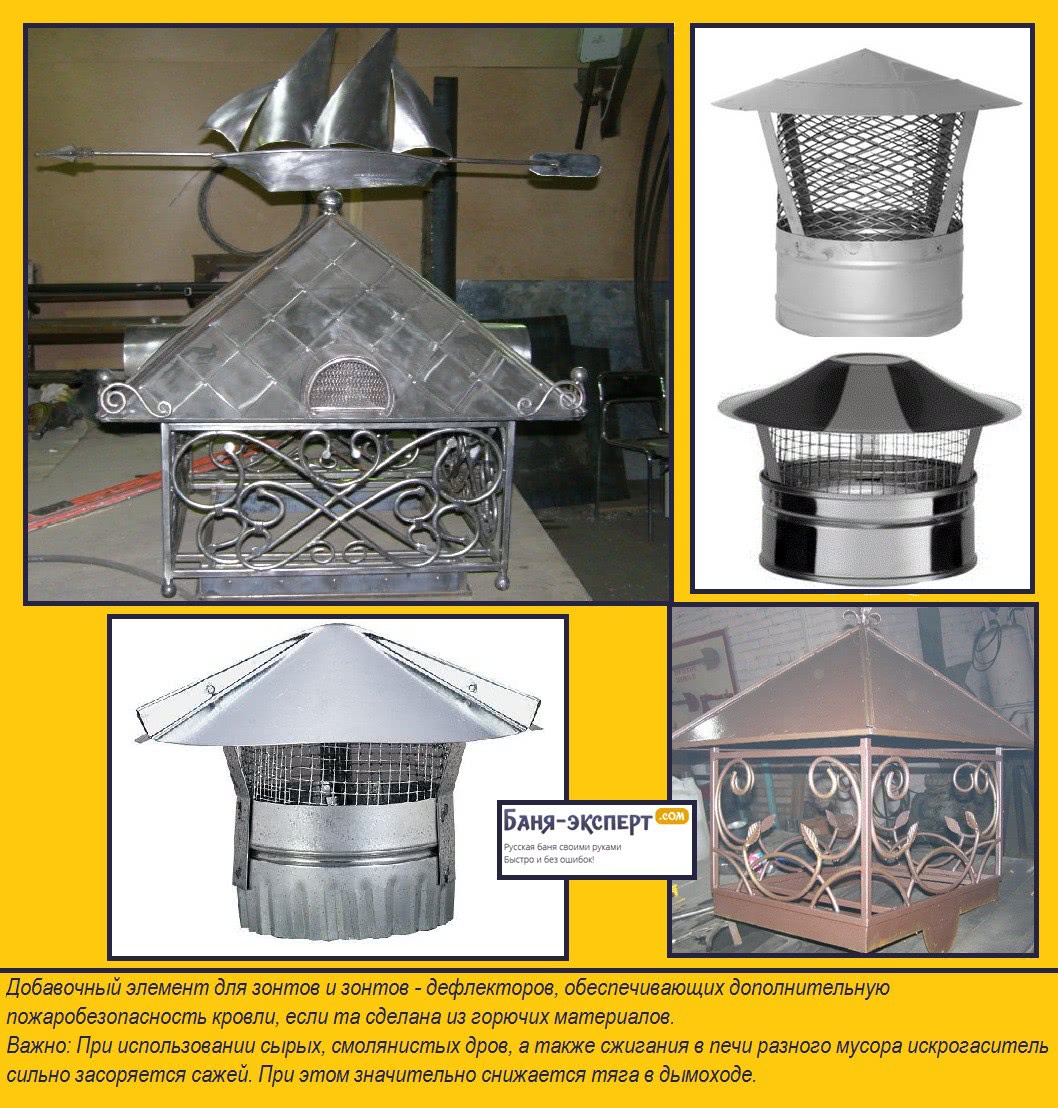

Дефлекторы с искрогасителями

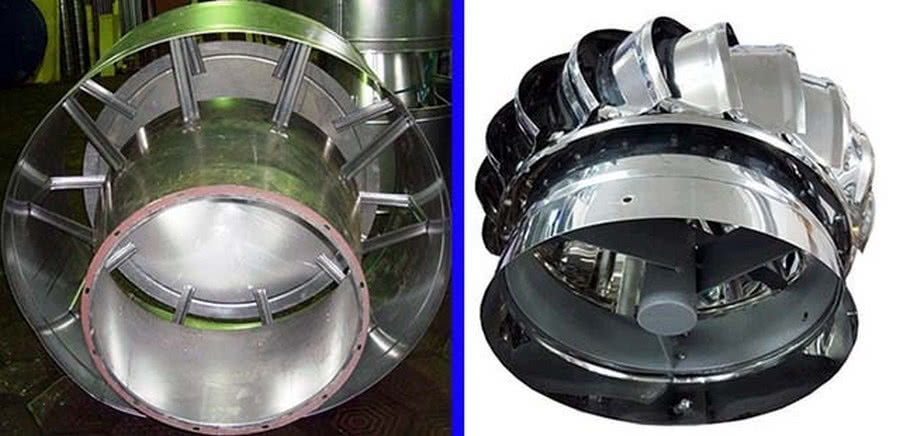

Процесс изготовления ротационного дефлектора

Приборы данного типа наиболее сложны для самостоятельного изготовления, поэтому чертежи лучше разрабатывать самостоятельно. А для сборки конструкции в натуральном масштабе необходимо владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных компонентов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их нужно сделать абсолютно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей лучше предварительно отработать на макете из картона. Требуемое их количество нарезается и, с применением скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом необходимо контролировать балансировку и работоспособность устройства. Результатом должна стать отработка формы ламелей и их эффективности. Но главная задача – сделать правильный расчет размеров основания оголовка в зависимости от диаметра и формы воздуховода.

Порядок сборки роторного вентилятора своими руками:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки стоит предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их использование является обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность самостоятельной сборки заключается в необходимости сделать ось и корпус для подшипников. Не у всех дома есть токарный станок, а изготовление оси и корпуса подшипников вручную не дает гарантии качества. Поэтому лучше заказать изготовление деталей у профессионального токаря.

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз, до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Что представляет собой устройство и принцип действия дефлектора на трубу вентиляции

Рассматривая, что такое дефлектор в вентиляции, видим, что устройство составляется следующими неизменными компонентами:

• двумя стаканами цилиндрической формы. Внутренний стакан – ровный, у внешнего цилиндра – расширенная нижняя часть. В верхней части размещаются отбои в форме колец, с помощью которого производится изменение направления воздушного потока. Установка отбоев осуществляется так, чтобы ветровым потоком создавалось разрежение, которое способствует ускоренному вытягиванию газов из вентиляционного канала сквозь пространство между кольцами. Над верхним стаканом закрепляется крышка, которой может придаваться форма зонта, перенаправляющего ветровые потоки;
• кронштейнами для крышки;
• патрубком.

Обыкновенная схема дефлектора вентиляционного – это комплект, состоящий из:

• диффузора, замедляющего атмосферный воздушный поток и повышающего давление в вентиляционном канале. Нижнюю часть усеченного конуса насаживают на верх вентиляционного канала;
• зонта, прикрепляемого к диффузору ножками. Наличие верхнего защитного колпака препятствует попаданию в полость канала пыли, листьев и прочего мусора;
• корпуса (кольца или обечайки), соединенного с диффузором с помощью двух-трех кронштейнов. Плоскостью корпуса рассекается ветровой поток, что способствует образованию области с пониженным давлением внутри цилиндра.

Обратите внимание! К некоторым моделям крепят сетку, чтобы задерживать мелкий мусор, но это отрицательно сказывается на уровне тяги, хотя и незначительно. Дефлектор, установленный на вентиляционную трубу, действует таким образом

Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства

Дефлектор, установленный на вентиляционную трубу, действует таким образом. Натолкнувшийся на корпус ветровой поток оказывается рассечен диффузором. Это приводит к понижению давления в цилиндре и, соответственно, к усилению тяги в вентиляционном канале. Дефлектор, установленный в вытяжной вентиляции, тем эффективнее усиливает тягу в воздуховодах, чем большим оказывается сопротивление на пути ветрового потока, создаваемое корпусом устройства.

На дефлекторы крепят сетку для защиты трубы от мусора, но это может сказаться на тяге

Когда ветровой поток устремляется на дефлектор вентиляционный сверху, то отток отработанного воздуха идет снизу. При ветровом потоке, устремляющемся сбоку, отток одновременно происходит в двух направлениях, верхнем и нижнем. Механизм дефлектора воздушного, установленного на трубу вентиляционного канала, наихудшим образом срабатывает, когда воздушный поток идет снизу, от крыши, препятствуя выводимым посредством верхнего отверстия газам. С этим недостатком, присущим всем типам устройств, приходится считаться. Для ослабления негативного воздействия идущего снизу ветрового потока крышке придают особенную форму, представляющую собой два конуса, соединенных основаниями.

При правильно проведенной установке дефлектора повышение эффективности функционирования вентиляционной системы может достичь 20 %. Это определяется воздействием нескольких факторов:

• высотой установки относительно уровня крыши;
• размерами устройства;
• его формой;
• незначительным наклоном вентиляционной трубы (по крайней мере, так принято считать).

Виды дефлекторов

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

• ЦАГИ;
• Григоровича;
• в форме звезды «Шенард»;
• ASTATO открытый;
• шарообразный «Волпер»;
• Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства  для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

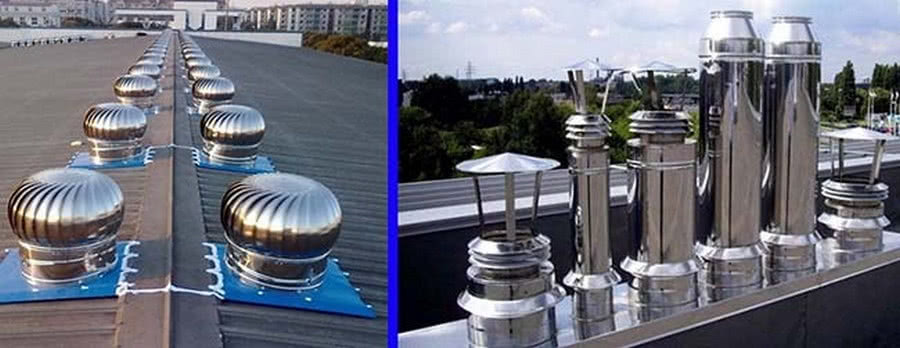

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Самостоятельное изготовление турбодефлектора

Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:

• стальной лист — 0,5-1 мм толщиной или пластиковый;
• дрель со сверлами;
• картонные листы;
• заклепочник;
• ножницы.

Создание чертежа

Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:

Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.

Процесс изготовления

Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:

1. С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
2. Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
3. Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
4. Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной — 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
5. Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
6. Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Зачем нужен дефлектор

Для лучшего понимания вопроса мы приводим данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции определяется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент — зонт, колено, затвор — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3-1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип действия любого дефлектора основан на двух эффектах: разрежении от ветровой нагрузки и выбросе (увлечении) медленного газового потока более быстрым. Хотя некоторые зарубежные производители реализуют механический стимул — просто оснащают зонт электрическим вентилятором. Мы рассмотрим устройство каждой конструкции отдельно.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно — оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

1. Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
2. Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
3. Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

• ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
• Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.
• Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
• Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
• Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

• крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
• цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
• автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
• для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

• плоские;
• полукруглые;
• а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.
