Особенности использования светодиодной ленты с диммером

Кнопочные

Конструкции для регулирования света при помощи кнопок своим внешним видом напоминают обычные выключатели. Для регулировки яркости подобным прибором нужно лишь нажимать на клавишу быстрое нажатие включает и выключает устройство, а длительное регулирует саму яркость.

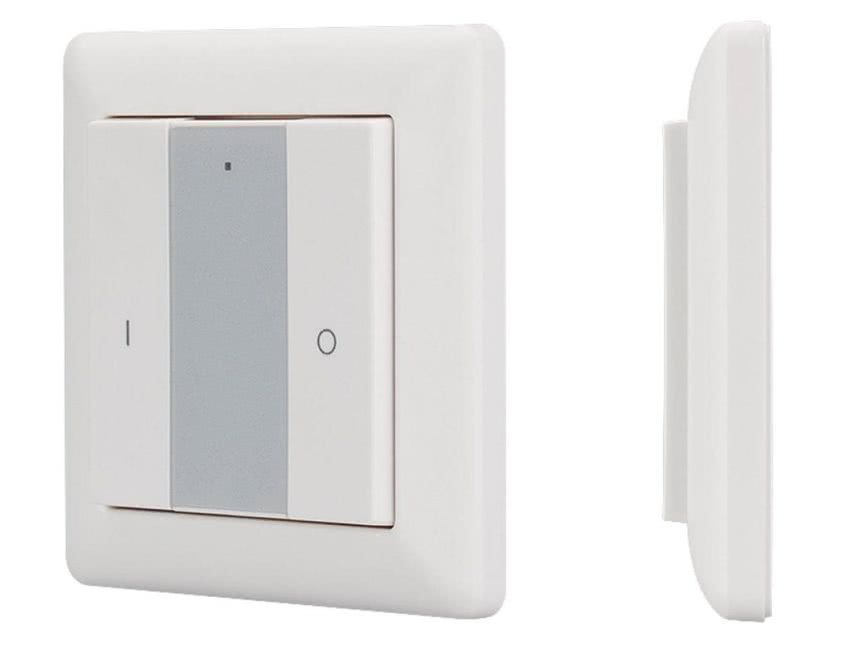

Панель SR-EN9001-RF-UP White

Панель предназначается для управления и контроля светодиодных лент, все действия совершаются благодаря радиоканалу. Элементами питания в данном приборе выступают батарейки, монтаж осуществляется накладным способом, а само управление происходит при помощи специального пульта.

Панель SR-EN9001-RF-UP White
Достоинства:

• небольшие габариты
• легкость при монтаже и в использовании.

 Недостатки:

цена довольно высокая.

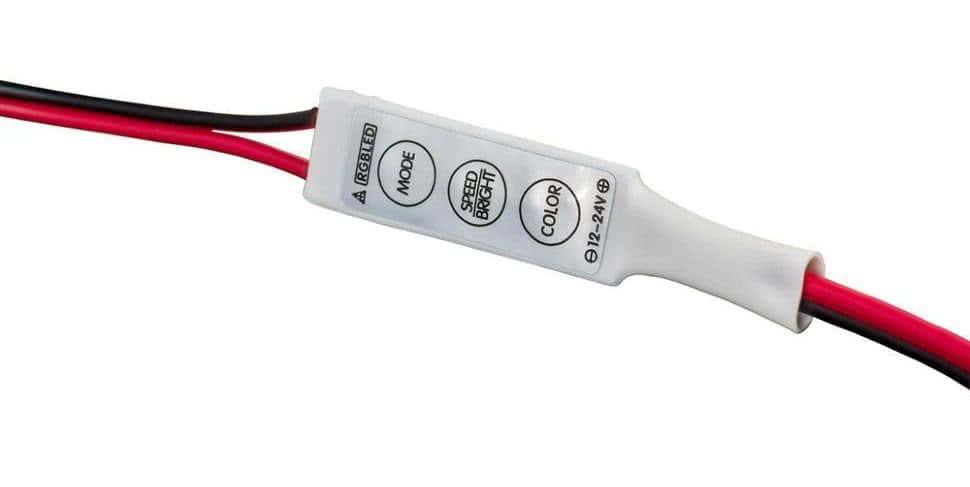

LN-MINI-DIM (12-24v, 1x6A)

Компактный прибор, оснащенный кнопками, для управления, которые размещены на поверхности корпуса. Относится к накладному типу, напряжение может достигать 12, 24 В. Подключаются ленты типа LED, также модули ШИМ.

LN-MINI-DIM (12-24v, 1x6A)
Достоинства:

• размеры устройства небольшие;
• легко монтируется;
• имеет низкую стоимость;
• надежная конструкция.

 Недостатки:

• модель не подойдет для сложных систем освещения;
• управление прибором не очень удобное.

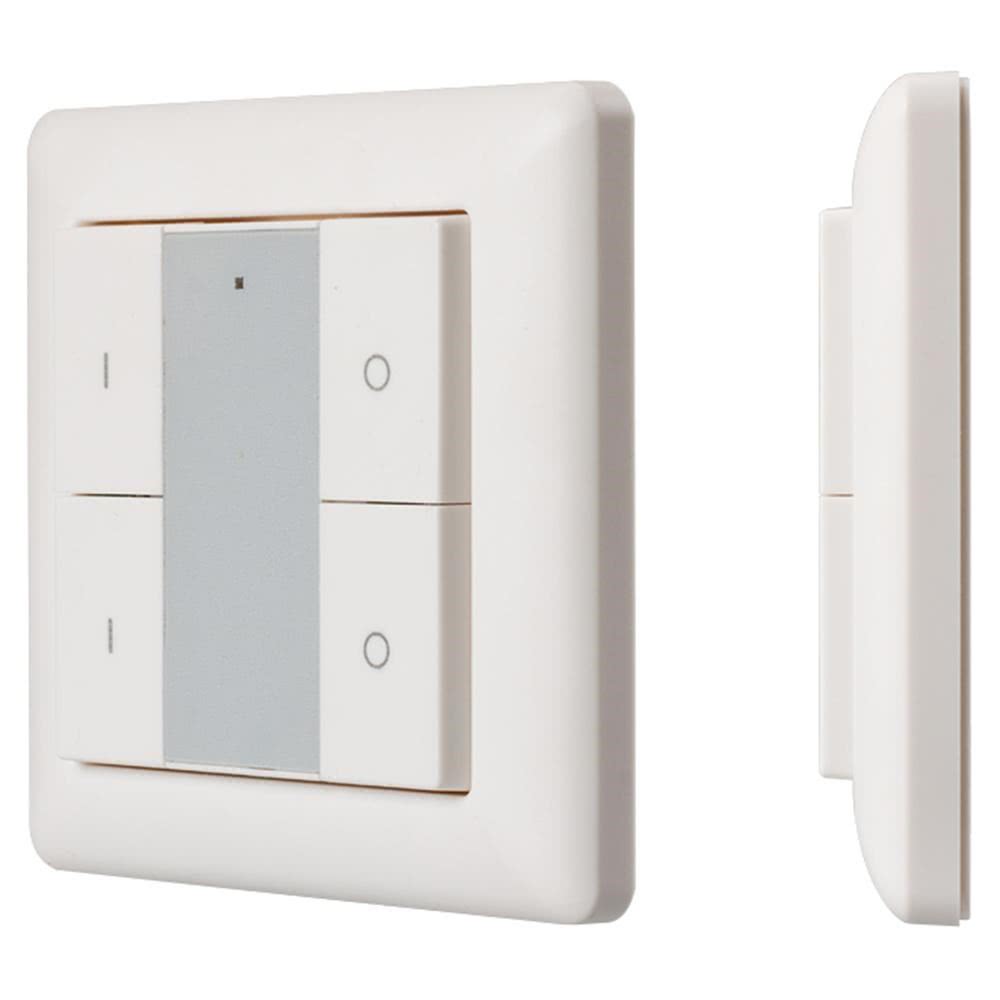

Knob SR-2853K4-RF-UP White

По отзывам покупателей данная модель является очень качественной. Двухзонный выключатель работает за счет радиоволн, при коротком нажатии освещение включается или отключается, при длительном активируется режим диммирования. Для того, чтобы регулятор работал, используют контроллеры из серии SR-1009x, которые способны одновременно регулировать работу нескольких диодных панелей, а источником питания выступает батарея (CR2430). Модель подойдет для управления лентами одного цвета, а также другими светильниками, работающими на светодиодах.

Knob SR-2853K4-RF-UP White
Достоинства:

• работает без подключения проводов (автономно);
• легко устанавливается;
• имеет дополнительное управление с дистанционного пульта или при помощи телефона при наличии Wi-Fi;
• режим включения, выключения осуществляется плавно;
• есть индикатор передачи команд.

Недостатки:

• цена высокая;
• по истечению времени необходима замена элементов питания, а точнее батареек.

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и  длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

• ножницы;
• термоусадочная трубка;
• паяльник с канифолью и оловом (выбор и использование паяльника).

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

Усовершенствование осветительных приборов

Светодиодные ленты на данный момент времени являются очень востребованными осветительными изделиями. Такая популярность объясняется их уникальными осветительными возможностями и доступностью создания с их помощью самых разнообразных световых эффектов. Но, в отличие светодиодных ламп, ленты должны подключаться к сети питания через дополнительные адаптеры драйверы.

К дополнительным адаптерам можно отнести следующие изделия:

• диммер;
• блок питания;
• блок управления

Дополнительные адаптеры

Схема работы, когда обязательно нужен блок питания, создает при эксплуатации светодиодных лент определенные трудности. Но с другой стороны, подключив к схеме диммер, можно добиться определенного варианта управления световым потоком, создаваемым уже диммированной лентой. Таким образом, диммированная лента – та лента, в схеме подключения которой наряду с блоком питания имеется еще и диммер.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать. Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

• R (red) — красный провод;
• G (green) — зеленый проводник;
• B (blue) — синий провод;
• V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Преимущества сенсорных выключателей

К преимуществам сенсорных выключателей следует отнести:

• увеличение срока службы потребителей электроэнергии (за счет возможности плавного включения, которое исключает даже кратковременную работу в экстремальном пусковом режиме),
• долгий срок службы,
• надежность,
• совместимость с любыми осветительными приборами (лампами накаливания, и другими видами светильников),
• возможность экономичного режима работы потребителей и регулировки мощности.

Для того чтобы сенсорный светильник оправдал ожидания и заметно повысил комфортность помещения, важно при выборе учесть все свои потребности, определить, какие функции Вы хотели бы «поручить» устройству. Сформулировать требования будет проще, если ответить на следующие вопросы:

• Сколько источников света планируется подключить к сенсорному выключателю?
• Где планируется устанавливать выключатель (нужна ли модель, устойчивая к температурным перепадам или )?
• Планируется ли подключение дополнительных электроприборов, и нужно ли автоматическое управление их работой (наличие датчика температуры)?
• Нужна ли функция автоматического включения света при появлении в помещении людей и выключения при их отсутствии (датчик движения)?

Legrand

Мультибрендовая компания с центральным офисом во Франции. В России есть не только представительство компании, но и производственная площадка, правда, в Дубне, где она находится, производят только кабель-каналы малого сечения. Сенсорные выключатели, отличающиеся хорошим качеством и функциональностью, ввозятся из-за границы и имеют настоящую «импортную» цену: одноканальное устройство стоит порядка 3,5 тысяч рублей.

Livolo

Отечественная продукция традиционно конкурентоспособна с точки зрения цен, однако, часто ее характеристики оставляют желать лучшего. Нельзя назвать продукцию Екатеринбургской компании Livolo не качественной, однако, ее сенсорные выключатели могут некорректно работать со светодиодами (лампами, лентами) и . Зато цена трехканального устройства меньше, чем у одноканального импортного – 2,1-2,3 тысячи рублей.

Технологии не стоят на месте, и вот мы уже имеем в широком обиходе сенсорный выключатель, который позволяет вывести систему управления освещением в доме на принципиально новый уровень.

Для чего нужно такое устройство, что оно собой представляет и как работает, расскажет наша статья. Благодаря этому вы сможете сделать без особых проблем сенсорный выключатель своими руками на 12 или 220 вольт, а само подключение, как самодельного устройства, так и покупного не составит труда.

Советы по выбору

О том, что необходимо подбирать диммер строго в соответствии с напряжением, потребляемым осветительным прибором, мы уже говорили. Также при выборе следует учитывать, что ленты бывают либо монохромными, либо RGB, RGBW. В соответствии с этим диммеры могут быть:

• Одноканальные;
• Многоканальные;

При подключении многоканального диммера к RGB ленте, у вас появится возможность не только регулировать общую яркость диодов, но и каждого цвета в отдельности. Также необходимо определиться с набором функций, которые вам необходимы. Это может быть:

• Исключительно диммирование;
• Диммирование и режим мерцания, цветомузыка, поддержка DMX-протокола, возможность управления несколькими зонами освещения.

После этого нужно определиться с запасом мощности, который вам потребуется:

• Если в будущем вы не планируете увеличивать длину светодиодной линии, то запас мощности светорегулятора должен быть минимум на 20-30% выше, чем мощность ленты;
• Если увеличение длины ленты в будущем не исключено, то следует понимать, что вместе с тем увеличится и ее мощность. Следовательно, к вышеуказанным 20-30% необходимо прибавить еще 20-50% в качестве запаса. В случае нехватки мощности прибор либо просто не будет включаться, а следовательно и выполнять свои функции, либо произойдет преждевременный износ и выход из строя всей линии.

Помимо этого не забудьте определиться и с предпочтительным способом управления светорегулятором. Если финансы позволяют, лучше предпочесть модели, которые имеют возможность управления дистанционным пультом. Это сделает эксплуатацию максимально комфортной.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

• появлению неприятных зрительных ощущений;
• развитию головных болей;
• повышению усталости;
• падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

Особенности диммированной светодиодной продукции

Светодиодная лента в своей конструкции имеет полупрводниковый светодиод. Чтобы осуществить диммирование led ленты, необходимо понимать, как она работает и каким образом ее следует подключать к сети питания

Обратите внимание! Такой полупроводник имеет нелинейную вольт-амперную характеристику или ВАХ. Это означает, что текущий через него ток начинается только с определенного порогового значения. При этом ток нарастает очень сильно, что может привести к перегоранию светодиодов

При этом ток нарастает очень сильно, что может привести к перегоранию светодиодов.

ВАХ светодиода

Чтобы избежать подобного негативного развития событий, необходимо проводить подключение светодиодных лент к сети питания только через трансформатор (то есть блок питания).

Обратите внимание! Трансформатор или блок питания в данной ситуации будет уменьшать напряжение сети с 220 вольт до нужного значения, для адекватной работы светодиодной ленты (до 12 или 24 вольт). Такие устройства можно называть «источниками стабильного тока». Блок питания для светодиодной ленты

Блок питания для светодиодной ленты

В самых простых ситуациях для этих целей можно использовать обычный резистор. Но помните, что его сопротивление для стабильной работы led лент должно быть большим. Высокой должна быть и ЭДС источника напряжения. Несмотря на кажущуюся простоту, создать такую схему не просто. В данной ситуации будет происходить потеря электрической мощности. Поэтому чтобы компенсировать такие потери, светодиодные ленты должны подключаться к низковольтному источнику, который одновременно с этим сможет стабилизировать выходной ток. В роли такого низковольтного источника выступает блок питания или трансформатор. У светодиодных ламп блок питания уже встроен в конструкцию, а вот у лент он имеет вид отдельного модуля.

На выходе такой трансформатор имеет выходное напряжение в 24 или 12 вольт (в зависимости от типа светодиодной ленты). При этом ограничительные резисторы для него будут размещены на самой ленте.

Обратите внимание! Если вы имеете дело с диммером или блоком управления, то их также необходимо подбирать по мощности купленной ленты. Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию. Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию

Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию.

Схема подключения светодиодной ленты

Только в той ситуации, когда схема подключения соблюдена, свечение лент будет ярким и полноценным. Если же что-то было подключено неправильно, то подсветка просто не станет работать до момента исправления неточностей установки.

Виды диммеров и варианты установки

Обычному потребителю не очень интересно, как происходит процесс регулирования яркости. Большинству пользователей нужна информация о потребительских свойствах светорегуляторов, об уровне комфорта, который они могут обеспечить и о вписывании их в интерьер. По этим свойствам диммеры бывают:

1. Приборы с ручным управлением. Похожи на обычный сетевой выключатель освещения, только оснащены поворотной рукояткой. Устанавливаются на стену на место выключателей освещения.
2. Диммеры с ручной регулировкой, оснащенные сенсорным управлением и ЖК-дисплеем. Имеют расширенные сервисные возможности – таймеры, предустановка сценариев и т.д. Стоят заметно дороже.
3. Светорегуляторы с дистанционным управлением. Регулируются с пульта (подобного ПДУ телевизора и т.п.). Связь происходит по ИК-порт или по радиоканалу. Диммеры по второму варианту проще спрятать за элементами интерьера. Например, смонтировать за натяжными потолками, а потом подсоединить к ним LED-светильник.
4. Диммирование RGB-лент происходит в процессе регулировки цветности и создания спецэффектов с помощью контроллеров.

В большинстве случаев светорегуляторы совмещены с выключателями питания светодиодных светильников.

Установить и подключить диммер самостоятельно несложно. Но надо помнить, что для разных типов светотехнических приборов применяются различные способы регулировки яркости. Диммер, предназначенный для галогенных приборов, не подойдет для регулировки интенсивности свечения LED-лент.

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

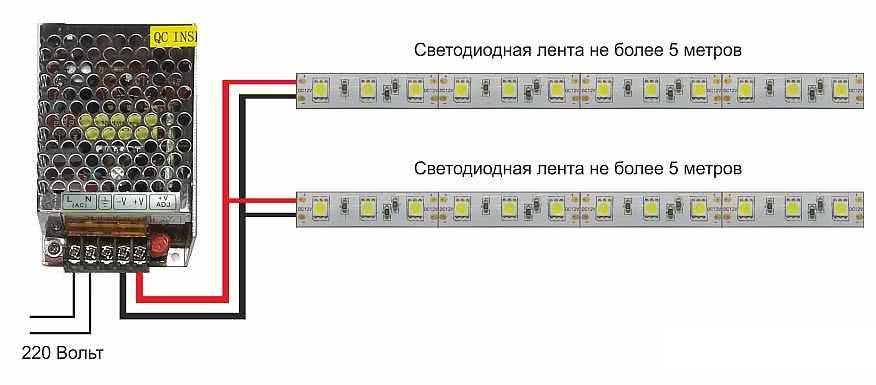

Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

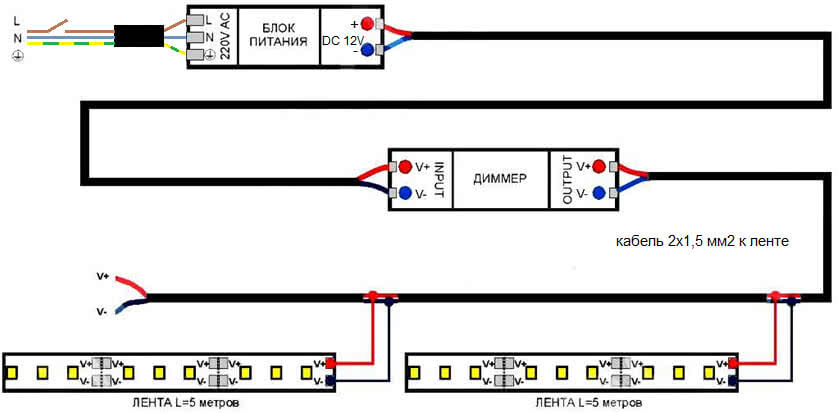

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм2. При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Способы регулирования яркости

Диммер для светодиодных лент

Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.

При наличии такого элемента в схеме лента будет называться «диммируемая»

Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками

Иначе вы рискуете вывести из строя всю систему. Для светодиодных лент существуют два основных типа диммеров:

пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);

Последний тип диммеров в свою очередь подразделяется на две подгруппы:

Аналоговый диммер

аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;

Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.

Диммер своими руками

С диммерами для светодиодной ленты мы более или менее разобрались. Настала пора выяснить, как сделать диммер своими руками, и вообще возможно ли это. Поскольку я не знаю уровня твоей подготовки, остановлюсь на достаточно простой схеме. Она выполнена на доступной элементной базе, но неплохо выполняет функции светорегулятора и войдет в корпус стандартного выключателя.

На транзисторах VT1, VT3 собран классический мультивибратор с изменяемой скважностью, причем правое плечо мультивибратора усилено транзистором VT2, образующим с VT3 двухтактный ключ. Емкости конденсаторов C2 и C3 выбраны такими, чтобы при любой скважности частота генератора составляла 14 кГц. Это исключит мерцание ленты и ее «звон» при низкой яркости

Скважность изменяется при помощи переменного резистора R3

Это исключит мерцание ленты и ее «звон» при низкой яркости

Скважность изменяется при помощи переменного резистора R3

Мультивибратор нагружен на мощный ключ, выполненный на полевых (MOSFET) транзисторах VT4, VT5, включенных параллельно. Диод VD1 защищает транзисторы от напряжения обратной индукции, которая может возникнуть в питающих СЛ проводах, если они достаточно длинные.

В схеме использованы полевые транзисторы с каналом N-типа. Как быть, если ты нашел похожие с каналом P-типа? Ничего страшного. Саму схему диммера менять не придется, достаточно поменять местами крайние выводы переменного резистора R3 и изменить схему включения VT4, VT5.

Данный прибор обеспечивает регулировку яркости ленты от 10 до 90%, что совсем неплохо для такой простой схемы.

Теперь по деталям. КТ315 и КТ361 – самые распространенные транзисторы у радиолюбителей, и найти их можно почти в любой бытовой аппаратуре отечественного производства 90-х годов. Даже сейчас в магазине «КэТэшки» они стоят пару рублей.

Полевые транзисторы можно выпаять из любой материнской платы неисправного ПК. Если мощность СЛ не превышает 35 Вт, то транзисторы VT4, VT5 могут работать без радиатора. Если мощность будет выше, то радиатор, конечно, понадобится.

Способы преобразования сигнала

В зависимости от способа преобразования сигнала, диммеры могут быть двух видов:

• Аналоговые – которые обеспечивают диодные ленты постоянным стабильным питающим током. Их преимуществом является небольшое значение потерь мощности. Однако недостаток более существенный – аналоговые диммеры способствуют значительному нагреванию светодиодной ленты, что значительно сокращает срок ее службы и может привести к местному перегоранию диодов. Также высокая температура заметным образом снижает качество освещения. Из-за этого оттенок и температура свечения могут не соответствовать заявленным производителем. Этот минус заметен как на монохромных, так и на полихромных лентах;
• Цифровые диммеры обеспечивают стабильный ток и минимальные потери мощности. Однако условия работы диодов при этом будут приближены к идеальным. Также будет исключена возможность искажения оттенка свечения и его температуры. Недостатки могут наблюдаться только при использовании некачественных цифровых диммеров, которые провоцируют мерцание диодов. Это может вызывать головные боли, раздражение, усталость органов зрения и снижение работоспособности.

Поэтому экономить на покупке диммера не стоит. К слову, стоимость прибора напрямую будет зависеть от фирмы производителя и максимальной выходной мощности.

• Компактные модели, которые рассчитаны на управление только одним цветом и максимальной мощностью 36 Вт, имеют среднюю стоимость от 8$.
• Более мощные одноканальные модели с возможностью дистанционного управления могут иметь стоимость от 20$ до 40$.
• Самыми дорогостоящими являются диммеры, которые способны регулировать интенсивность и оттенок свечения RGB лент. Стоимость подобного светорегулятора среднего качества начинается от 40$.

Похожие записи:

Виды радиаторов отопления для квартиры и особенности их монтажа Полусухая стяжка пола: технология, рекомендации, отзывы. полусухая стяжка пола своими руками Разновидности и особенности монтажа секционных ворот Как повесить водонагреватель на стену: размещение, высота, крепежи и способы под материалы (бетон, дерево, кирпич, блоки) Распиновка интернет кабеля rj-45 на 4 и 8 проводов Что такое силикатная пазогребневая плита и где она применяется
