Особенности строительства из железобетонных плит

Архитектурные ограничения

Каркасные проекты заводского изготовления, как правило, имеют простое архитектурное решение, в этом можно видеть как их достоинство, так и недостаток. Большинство таких домов незамысловаты, их элементы обладают простыми строгими формами. Благодаря отказу от внешних изысков достигается оптимальное соотношение цена/качество.

Адаптированный проект в современном стиле Источник giropark.ru

Большинство компаний предпочитают работать по типовым проектам (иногда с адаптацией проекта под нужды заказчика). Некоторые занимаются также и индивидуальным проектированием, но и у них не стоит искать дома со сложными фасадами, криволинейными или многоуровневыми поверхностями и другими излишествами. Несмотря на такие ограничения формы, фасад можно стилизовать другим способом, превратив при помощи отделки в элегантное кирпичное или брусовое строение. Если предусмотрительно заложена достаточная ширина фундамента, стены можно обложить клинкерным (или обычным) кирпичом.

Ограничение существует и в размере комнат. Параметры помещений ограничиваются расстоянием между стойками каркаса, и у разных производителей может составлять 4-10 м (при высоте потолка 3 м). Если вы хотите более просторные комнаты, их придется собирать из двух (или больше) модулей, стыковка которых может нарушить стилистику (если не удастся ее удачно обыграть или скрыть в стенах).

Подходят ли стеновые панели для дачи?

Дачный домик – строение, которое не требует капитальных вложений. Зачастую, это небольшое по размерам здание, в котором одна или несколько комнат.

Если же дачный дом позиционируется как полноценное место для жизни летом и для отдыха, то количество комнат может быть увеличено. Дачные помещения не требуют массивного фундамента большой заглубленности, поэтому при строительстве нередко отдают предпочтение панелям.

Если же брать панели как основной строительный материал, то отлично подходит ленточный или свайный фундамент. Неплохим вариантом станет винтовое основание. Сами панели не оказывают чрезмерного давления на фундамент, если же этажность дома будет в пределах 2 ярусов.

Допускается строительство помещения на дачном участке из панелей, при условии, что определенные виды материала будут грамотно и по правилам отделаны с внешней и внутренней стороны. Некоторые виды панелей не всегда смогут выдержать воздействие палящего солнца или слишком частых осадков.

Виды бетонных панелей

Такие дома, как правило, строятся недалеко от места производства ЖБИ, когда стоимость их доставки не превышает расходы на сами материалы. Кроме того, перед планировкой дома необходимо удостовериться, что поставщик предоставляет изделия необходимых габаритов и свойств в заданном количестве, соответствующих ГОСТу. В противном случае, необходимо составлять проект дома, исходя из того, что имеется у производителя в наличии.

Модификации панелей из бетона

По конструктивным признакам изделия разделяются на следующие виды:

  • Наружные для стен.
  • Внутренние для стен-перегородок.
  • Перекрытия.
  • Фундаментные.

Кроме того, осуществляя строительство домов, используют такие элементы ЖБИ, как:

  • Площадки для лестниц.
  • Лестничные марши.
  • Дверные и оконные перемычки.
  • Блоки для вентиляции и проч.


Готовый частный дом

Таблица изделий:

Вид панели Свойства
Наружные


Стеновые изделия

Наружные элементы для строительства дома выполняются в модификациях от 1-го до 3-х слоев. При этом внутренний слой представляет тепло- и шумоизолирующий материал. Внешняя часть всегда выполняется в виде железобетонной конструкции. Порой толщина доходит до 500 мм.

Наружные изделия по назначению разделяются на:

  • Самонесущие.
  • Несущие.
  • Навесные.

Нормативы изготовления наружных элементов заданы требованиями ГОСТ 11024-84.

Для их производства применяется бетон марок М25 – М150 и выше.

Внутренние


Изделия-перегородки

Дома из железобетона оснащаются и внутренними перегородками. Это стены внутри помещений, не выходящие наружу. Они разделяются на:
  • Несущие (на этот тип может опираться перекрытия и балки дома).
  • Ненесущие.

Изготовление плит подчиняется требованиям ГОСТ 12504-80 – толщина не менее 60 мм, обязательно должны быть армированы и иметь однослойную структуру.

При этом ненесущие элементыдопустимо изготавливать на основе альтернативных материалов, например, гипсобетона.

Перекрытия


Перекрытия

Согласно требованиям ГОСТ 9561-91, ГОСТ 26434-85 межэтажные бетонные изделия в пустотелом варианте изготовления (с цилиндрическими полостями) изготавливаются толщиной 220 мм. Если плита для перекрытия сплошная, ее толщина может иметь меньшее значение – 120-160 мм.

Длина и ширина могут быть любыми, однако нужно учитывать, чтобы по краям плита ложилась ровно на несущие элементы конструкции дома.

Фундамент


Блоки для фундамента

Дом из железобетонных элементов в виду своей большой массы должен иметь основательный фундамент. Для этих целей заводы по производству ЖБИ делают специальные фундаментные подушки и блоки.

Они укладываются с учетом глубины промерзания грунта по всем правилах технологии формирования фундамента для тяжелых сооружений.

Преимущества

Дома по данной технологии возводятся как в современном стиле, так и с классическим архитектурным убранством. Какие бы ни были Ваши пожелания, мы спроектируем и возведем для Вас идеальный дом!

Любители природы оценят стиль и концепцию подобных зданий – ведь поставить такой коттедж можно на любом участке, будь то лес, тихо журчащая речушка или отдаленное живописное озеро. Учитывая, что наши здания не повреждают глубокие слои почвы капитальным фундаментом, это экологично и не требует объемной разрешительной документации на строительство.

Используемая нами технология позволяет создавать дома будущего. В перспективе развития самой отрасли строительства материалы будут совершенствоваться (металл заменят полимеры), и концепция производства каркасно-панельных быстровозводимых домов, которые можно легко разобрать и перевезти на новое место, будет доминировать. Люди, имеющие такие дома, смогут быть более мобильными, непривязанными к определенной локации – и более свободными.

На сегодняшний день, построив кирпичный или блочный коттедж рядом с Москвой, Вы можете столкнуться с расширением границ города и последующей массовой многоэтажной застройкой района. В условиях потери видовых и природных характеристик многие владельцы вынуждены продавать коттеджи по сниженной стоимости – либо терпеть продолжительное строительство вокруг себя. Это одна из главных проблем, которую технология «Свободный Панельный Контур» позволяет решать нашим клиентам. В ряде случаев возможность разобрать возведенный нами дом и перенести на новое место с последующим полным восстановлением первозданного облика позволила его владельцам продать земельные участки застройщику района и подобрать для себя более подходящую локацию на природе.

Минусы в строительстве и эксплуатации монолитно-каркасного дома

Ударный шум

 Слабое место любого железобетонного дома – это высокая проводимость ударного шума, обусловленная большим количеством металлической арматуры в его структуре. Особенно актуальна данная проблема для жильцов многоквартирных домов. В частном домостроительстве, все ударные шумы создают только его владельцы, которые могут выбирать, в какое время выполнять ремонтные работы с шумным бетоном. Потому, данный недостаток не столь существенный для частных домовладельцев. Значительно снизить ударный шум, можно путем отделки монолитных элементов дома шумоизоляционными материалами.

железобетонные стены хорошо проводят ударный шум

Сложности в строительстве

  • Наличие предприятий по производству бетона в  радиусе до 50 км от объекта строительства
  • Привлечение квалифицированных мастеров с большим опытом работы в монолитном строительстве. Ошибки в монтаже и отливке бетонных конструкций очень затратно, а иногда и нецелесообразно исправлять в виду их высокой стоимости. Это не та технология, где можно сэкономить на труде рабочих.
  • Риск приобретения некачественного бетона, не надлежащего качества. Производителем, по той или иной причине, могут быть не соблюдены пропорции бетонной смеси, превышены допустимые временные сроки между изготовлением смеси ее заливкой, как результат задержки  транспортировки на объект, а также по другим причинам человеческого фактора или умышленной халатности. С целью возмещения возможного ущерба, на объекте с каждого бетонного смесителя отбирается образец, проба бетона, опечатывается и отправляется на экспертизу в случаях выявления брака.
  • Сезонное строительство. Железобетон не терпит температуру ниже 5 ℃ и начинает быстро схватываться. Для предотвращения данных процессов в смесь добавляют специальные морозостойкие добавки, что увеличивает затраты и не всегда позволяет сохранит качество бетона.
  • Использование специальной тяжелой техники

строительство монолитных домов требует больших трудозатрат

Высокая стоимость

  Ввиду использования труда квалифицированных рабочих, тяжелой строительной техники, аренды или приобретения вспомогательных материалов : съемной или несъемной опалубки, общая стоимость возведение дома одной и той же квадратуры может обойтись примерно на 10-15 % больше в сравнении с кирпичным домом и домами из других камней. Монолитно – каркасный дом, с кирпичным заполнение стен – это тот же кирпичный дом, но с наличием железобетонного усиления в несущих точках конструкции, потому расход материала и затраты выходят больше.

Трудность проведения новых коммуникаций

  Перед заливкой бетонной конструкции, через каркас арматуры, монтируются закладные из пластиковых и прочих труб. После набора прочности бетоном, закладные образуют сквозные пустоты, через которые прокладываются сантехнические коммуникации и электрика. Пробить отверстие для труб и даже для прокладки тонкого кабеля в монолитном железобетоне крайне трудно, а иногда и невозможно.

все выходы под коммуникации необходимо закладывать на стадии строительства

Мостики холода, которые необходимо закрывать

  В данном случае мостиками хода выступают железобетонная плита фундамента, торцы плит перекрытия и опорные колоны которые монолитно связаны с ними. Как с наружной стороны дома, так и изнутри все железобетонные элементы рекомендуется утеплять. Для эффективного устранения таких мостиков все торцы монолита снаружи, должны быть закрыты сплошным слоем утеплителя и облицовочного материала, а фундамент возведен на теплоизоляционной подушке, также с наличием торцевого утепления.

фиолетовым цветом видны мостики холода по периметру ж/б каркаса и окнам

 На основании опыта эксплуатации монолитных и монолитно-каркасных домов, особенностей самой технологии, технических свойств используемых материалов для их строительства, можно сделать вывод, что в современных условиях, наиболее удачной технологией для возведения частного малоэтажного и многоэтажного дома является именно монолитно-каркасная. Монолитный каркас в комбинации с любым строительным камнем, может уступать только в ценовой категории, но в части надежности эксплуатации, долговечности и адаптивности к любым климатическим условиям является первым.

монолитный дом
монолитный дом

Способы монтажа бетонных панелей

Монтаж фасадных панелей из бетона может проходить двумя способами:

  • Укладка на раствор (аналогично керамической плитке).
  • Монтаж по системе вентилируемых фасадов. Крупноформатные панели обычно монтируют на металлический каркас, для малоформатных допускается использование деревянной обрешетки.

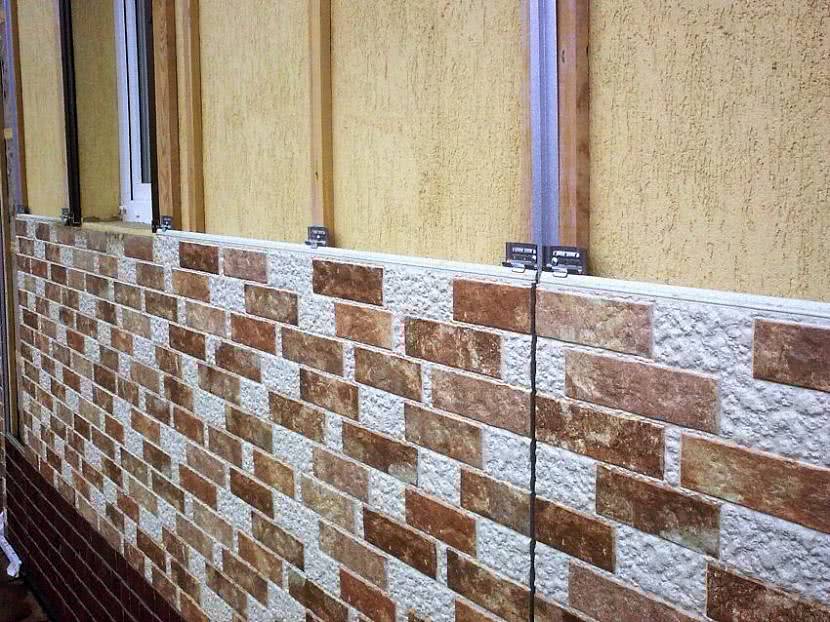

Монтаж фасадных панелей на металлический каркасИсточник dasdesign.ddns.net

Монтаж интерьерных бетонных панелей также выполняется двумя способами:

  • Клеевой монтаж. Панели наклеиваются на плиту ОСБ или укладываются на раствор на стену.
  • Дюбельный монтаж. Для декоративных изделий со значительным весом рекомендуется использовать болты, анкеры, заклепки и другой подходящий крепежный материал. При таком способе крепеж остается на виду, что хорошо вписывается в некоторые интерьерные стили.

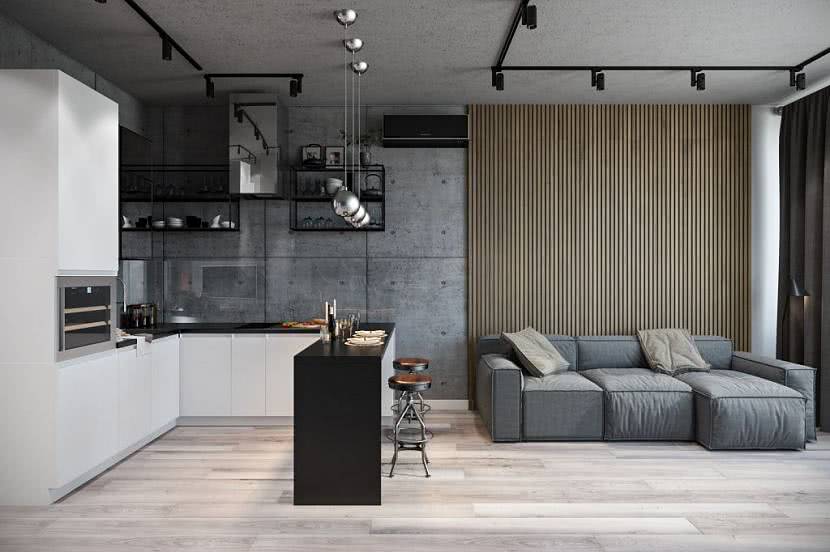

Бетонные панели с наружным крепежом в интерьере гостинойИсточник houzz.es

Виды по размерным характеристикам

ЖБ стеновые панели выпускаются с разнообразной конфигурацией и габаритами. Выбор типа и размеров бетонных плит для строительства объекта выполняется в процессе проектирования из типовых модификаций.

В большинстве случаев типовые панели выпускаются со стандартными размерами для жилых объектов — 12*1,8 м и 6*1,2 м, а для промышленных объектов принимаются панели соответственно — 6.9 и 12 м. Для стенок, имеющих проемы используют изделия по длине от 1.5 до 3.0 м, а для проемов дверей — от 1.48 до 2.98 м.

Все плиты маркируются на заводе по ГОСТ несмываемой краской, которая наносит специальный код на ребра.

Код состоит из 3-х цифр и литер, разделенных дефисом:

  • Первые цифры указывают на метод производства, например, от 1 до 3 относятся к монолитным конструкциям, а от 4 до 6 к составным.
  • Первый буквенный символ обозначает области применения «Н» или «В» установки снаружи или внутри.
  • Далее идет обозначение места установки «С»/»Ц»/»Ч», что означает — стена/цоколь/чердак.
  • Следом идет указание размеров, при этом ширина обозначается в см, а длина панели — в дц.

Кроме того, в маркировке указывается вид бетона, конструктивная особенность прямая или зеркальная и номер расположения закладных элементов.

Из легких бетонов

Усредненная плотность исходного бетона в сухом состоянии не должна быть ниже 900 и не может превышать 1300 кгс/м3. Они обладают внешней и внутренней фактурной отделкой из смеси цемента и песка.

Кроме того, по серии 1.432 — 11 выпускаются длинномерные изделия 12м для стеновых конструкций промышленных зданий с системами отопления с двухсторонними отделочными слоями из раствора, полученного с композицией цемента и песка.

Легкобетонные стены 1.433 — 2 также для производственных зданий в которых может возникать агрессивная воздушная среда и влажные условия эксплуатации до 80%.

Стеновые наружные для дома

Однослойные неразрезные панели по РЧ No08/11-11024-ЭКБ применяются при возведении объектов до 18 этажей. Габариты панели: 6,8 х2,740 х0.480 м. Стены производятся в щитовой опалубке, обладают оконными и дверными проемами и выпускаются на основе перлитобетона.

Для перегородок

Каждый дом, от индивидуального до многоквартирного, имеет внутренние перегородки, которые выпускаются в виде крупногабаритных плит с размерами соответствующим высоте этажа и длиной 6 м.

Стеновые по серии 3.902

Стеновые панели 3.902.1-12 также армируются сварными сетками с защитным слоем бетона не менее 30 мм. Часто в соответствии с дополнительным заказом застройщика наносят холодную битумную гидроизоляцию на все плоскости панелей.

Аналогично возможно производство панелей с особыми условиями по бетонным смесям, например, использовать сульфатостойкий портландцемент.

Дорожные железобетонные

Большинство заводов ЖБИ производят не только стеновые панели, но и плиты перекрытия и железобетонные дорожные плиты. Последние используют высокопрочный бетон (В25, В30).

Модификации, которые производятся способом вибролитья либо вибропрессования:

  • 50*50;
  • 1000*1000*100;
  • 500*500*50;
  • 1000*500*50.

Последующий этап производства — пропарка форм до завершения кристаллизации бетонированной смеси. В состав может добавляться краситель, который не выгорает от ультрафиолетовых лучей и не вымывается атмосферными осадками.

Такие железобетонные плиты обладают преимуществами:

  • высокие показатели ЖБИ по прочности и износостойкости;
  • продолжительный период использования при стабильных высоких нагрузках;
  • эстетическое оформление;
  • несложность установки, возможность проведения ремонта и обслуживания;
  • теплостойкость и экологическая безопасность.

Какие выбрать?


На сегодня существует несколько видов

  • СИП;
  • сэндвич;
  • керамзитные;
  • деревянные;
  • арболитовые;
  • бетонные.

Конкретно для строительства дачного домика больше подойдут СИП-панели.

Чтобы понять почему выбор пал именно на них, нужно разобраться в особенностях каждого материала.

Внутри них находится пенополистирол, пенопласт или минеральная вата. Из такого материала зачастую возводят промышленные здания, ангары и цеха, так как сырье выдерживает хорошие ударные нагрузки. Применять сэндвич для дачи будет не очень целесообразно.

Керамзитные панели широко использовались ранее в строительстве многоэтажных домов. Этот материал был поистине ценен в советское время, когда нужно было в сжатые сроки возвести дома из прочного материала.

Приобретать же специально такой материал не рекомендуется, так как полностью возвести из него дачу не выйдет – в стенах нужно будет делать проемы для окон и дверей, придется использовать комбинацию нескольких материалов.

Деревянные плиты также можно использовать, но только в случае, если их хорошо обработать составами, защищающими от осадков и воздействия ультрафиолета. Отличным вариантом станет применение железобетонных панелей, но такое строительство актуально при возведении капитального дома, где планируется жить круглогодично, иначе сама стройка обойдется очень дорого.

Типовая застройка былых времен

Типовая застройка в России началась еще при Петре I в Санкт-Петербурге. Буквально из подручных материалов, по аналогии с деревенскими мазанками, строились глиняные дома. Такое жилье было весьма экономичным и безопасным, так как глина устойчива к пожарам.

В начале XX века, когда в России наступили времена государственных переворотов, во Франции архитектором Ле Корбюзье был разработан проект под названием «Домино» по застройке Парижа сборными типовыми домами. Проект не был реализован, но именно он стал отправной точкой нового модернистского ответвления в архитектуре — брутализм. Главной особенностью стиля была отделка строений необработанным бетоном. Яркими примерами брутализма можно считать памятники коммунизму в Болгарии и странах бывшей Югославии.


Гора Бузлуджа в Болгарии, дом-памятник коммунизму

В 1920 году Корбюзье посетил Москву и познакомился с главными советскими конструктивистами Константином Мельниковым, Моисеем Гинзбургом и братьями Весниными. Вдохновившись идеями французского архитектора, они построили в столице более двухсот объектов, одним из которых по сей день является здание Московского Центросоюза. Так и началась эпоха «унылых коробок», которыми нередко называют панельные дома.


Здание Московского Центросоюза

Этап второй: фундамент

Как уже отмечалось выше, железобетонным составляющим домов свойственен значительный вес.


Процесс укладки фундамента для коттеджа из ЖБИ панелей

Поэтому и основание под них нужно делать капитальным, способным выдерживать большие нагрузки. Под строительство объектов этого типа возводят ленточный фундамент со значительным углублением. В бетон для большей сопротивляемости вводят стальную арматуру.

Высота такого фундамента составляет в среднем 180 см, из которых 140 см расположены ниже уровня земли. Ширина основания — не менее 40 см. До заливки бетона на дно траншеи укладывается песчаная подушка, которая выполняет роль дренажа и амортизатора. Ее толщина — 20 см. Для подушки берут крупный речной песок.


Схема для монтажа фундамента под дом из ЖБИ панелей

Сам фундамент отливается из бетона марки М250 и выше, в который вводится стальная арматура. Для вентиляции в процессе изготовления фундамента над поверхностью земли делаются отверстия-заготовки для душников.

Опытные строители отмечают, что время года не влияет на качество выполнения работ по заливке фундамента под дом. Однако в дождливую погоду основу дома лучше не делать. А если работы ведутся летом, в жару, то по мере застывания бетон рекомендуется смачивать водой. Это убережет его от растрескивания из-за высокой температуры.

Устройство материала

Чтобы понять разницу между домом из кирпича и домом из железобетонных изделий (ЖБИ), нужно сперва разобрать, что это за материал. От обычного строительного бетона он имеет одно отличие — стальные «внутренности». В процессе отливки в изделие добавляется стальная арматура. Она улучшает такие качества железобетона, как сопротивляемость нагрузкам, и повышает его способности к изгибанию.

Благодаря улучшенным физическим качествам появилась возможность выпускать готовые блоки из нового материала, из которых по типовым проектам стали строить многоэтажные дома и частные коттеджи.

Этап четвертый: утепление и отделка

В зависимости от того, какой тип конструкции плит был выбран для строительных работ, решается вопрос, нужно ли защищать коттедж от воды, мороза и звуков.


Процесс утепления дома из ЖБИ панелей

Популярная в Европе технология быстровозводимых зданий предлагает новую конструкцию стеновых блоков. В разрезе она напоминает слоеный пирог: сперва идет железобетон, потом утеплитель, а завершает все слой готовой штукатурки. Поэтому строителям даже не придется тратить время на внутреннюю отделку стен. Все, что понадобится сделать после того, как завершено строительство, так это заделать швы между блоками.

По такой же технологии, кстати, делаются и плиты для горизонтальных перекрытий. Что же касается стиля фасадной части здания, то некоторые хозяева оставляют ее без изменений. Но если уж возникло желание отделать коттедж снаружи, то здесь нет практически никаких преград для полета фантазии. Дома такого типа можно облицовывать натуральным и искусственным камнем, красить чуть ли не каждый месяц в новый цвет, отделывать сайдингом под дерево или какой-нибудь другой материал. Коттеджи из железобетона не нуждаются в предварительной отделке или шпатлевке, они уже готовы к оформлению в любом стиле. Зная все это, можно стать владельцем собственного нового дома всего за полгода.

Каркасно-панельное домостроение: разновидности технологии

Идея изготавливать стены заранее, в фабричных условиях, а на стройплощадке только собирать их воедино, была, несомненно, прогрессивной. Панели высокой степени готовности собираются в цеху, под крышей, благодаря чему не страдает их качество. Они снабжаются не только утеплителем, но и фасадной и внутренней отделкой, а зачастую в них монтируются двери и стеклопакеты. В странах Европы и Америки около 20% частных каркасных жилищ построены с использованием каркасно-панельной технологии; она обладает своими особенностями в разных регионах и условно делится на несколько разновидностей.


Каркасный дом по финской технологии, мансардный этаж Источник makemone.ru

Североамериканский вариант (не путать с SIP-технологией)

Это, скорее, частично-панельная технология, поскольку лишь 15% элементов дома изготавливаются промышленным способом. Остальные 85% — собираются на стройплощадке. Готовые элементы представляют собой деревянный или металлический каркас, одна сторона которого обшита ОСП-плитой со слоем изоляции. Строители монтируют каркас, закладывают утеплитель, а затем зашивают внешнюю сторону.

Скандинавская технология

Если по канадской технологии на стройку попадает заготовки стен, то по скандинавской — наружные стены, целиком собранные в цеху: Каркас обшивается ОСП-плитами с двух сторон, между плитами помещают теплоизоляционный материал. Также в фабричных условиях монтируются стеклопакеты и двери. Рабочим остается только собрать внешние панели воедино и обшить их. Внутренние стены собираются обычным способом (непосредственно на стройплощадке).


Каркасно-панельный дом премиум-класса с панорамными окнами и вторым светом Источник makemone.ru

Среднеевропейская технология

Наиболее технологичное производство с минимальным применением ручного труда известно у нас как немецкая технология. Все элементы собираются на автоматизированной линии, что, вместе с контролем каждого этапа, обеспечивает высокое качество домокомплекта. В фабричных условиях изготавливаются не только панели наружных стен и перегородок, но и элементы перекрытий и крыши. В составе панели имеется:

  • Основа — деревянный каркас из балок. Для его обшивки используют различные плитные материалы: влагостойкие ОСП- и ЦСП-плиты, гипсокартон и древесноволокнистые плиты. Конструкция предполагает установку гофрированных труб под разводку проводки, подрозетников, сверление отверстий для вентиляции и канализации; иногда (по заказу) устанавливаются окна и двери.
  • Теплоизоляция. Используется минвата, базальтовая или эковата, пенополистирол и другие утеплители.
  • Защита. Паро- и влагозащитные пленки обеспечивают влагостойкость конструкции.


Стандартное устройство стеновой панели Источник stroyfora.ru

  • Крепления. Используются металлические крепежные элементы, благодаря которым панели соединяются с высокой точностью и надежностью.
  • Отделка. Для наружной облицовки применяется вагонка, сайдинг, керамические плиты и блокхаус. При отделке декоративной штукатуркой панели предварительно облицовываются пробковыми или волокнистыми плитами.

На строительный участок доставляют домокомплект, в состав которого входят:

  • стеновые конструкции с плотно подогнанными составляющими;
  • междуэтажные перекрытия;
  • стропильная система (или стропильные фермы).

Для доставки домокомплекта и монтажа дома пользуются грузоподъемной техникой. Элементы монтируются в единую конструкцию на заранее подготовленном фундаменте, затем настает очередь кровельных работ, внутренней и внешней отделки (при необходимости), прокладки инженерных коммуникаций.


Четвертый день монтажа дома Источник assz.ru
