Почему в розетках две фазы и как это исправить?

Проверка правильности подключения выключателя

Самая важная часть статьи, в которой говорится, как определить схему подключения выключателя (проверить, что он рвёт – фазу, или ноль), и его исправность.

Какой признак того, что выключатель размыкает – фазу или ноль? Используя отвертку-индикатор, это легко определить.

В обоих случаях при разомкнутом выключателе на одном его контакте должна быть фаза, на другом – ноль

Это при условии, что лампа (неважно, накаливания или люминесцентная) вкручена и исправна

Проверка фазы на выключателе

Но при замыкании контактов выключателя возможны два варианта.

1. На обоих концах – ноль. Это говорит о том, что выключатель рвёт цепь нуля, и при разомкнутом выключателе на обоих выводах лампочки – фаза.
2. На обоих концах – фаза. Значит, сделано по правилам, выключатель прерывает фазу, при его размыкании, на лампочке только ноль. И, что логично и принципиально, при замыкании на одном выводе лампочке – ноль, на другом – фаза.

Рассмотрим варианты подключения выключателя и наличие фазы на нём.

Правильное подключение, фаза на выключателе:

Вариант 1. На выключателе рвется фаза. Где и в каких случаях фаза есть или фазы нет.

Рассмотрим точки схемы, по каждой скажу свое мнение. Идём от фазы к нулю, по часовой стрелке.

1. Фаза есть всегда, это электрощиток.
2. Фаза есть всегда. Фазы может не быть, если разрыв в коробке 1.
3. Фаза есть, когда выключатель замкнут, и цепь до нуля собрана (есть лампочка, и все подключения в порядке). Когда выключатель разомкнут и цепь собрана, должен быть ноль. Если ноль где-то прерван (например, нет лампочки), то возможно наличие неопределенного напряжения, и отвертка-индикатор будет слабо светиться.
4. Это должен быть центральный контакт патрона лампы. То же самое, что и точка 3. Если отличается от точки 3, значит, нет контакта в коробке 2.
5. Всегда должен быть ноль. Если присутствует фаза, значит, обрыв в коробке 3.

Теперь рассмотрим “неправильный” вариант, когда выключатель рвёт ноль. Идём от фазы к нулю, против часовой стрелки.

Вариант 2. Выключатель разрывает ноль. Где и в каких случаях фаза есть или фазы нет.

1. Фаза всегда.
2. Фаза всегда, если есть контакт в коробке 3. Должен подключаться к центральной клемме патрона. N нарисована ошибочно.
3. Фаза, когда выключатель выключен.
4. То же, что и в точке 3. Если нет фазы на выключателе в точке 4, значит, он включен.
5. Всегда ноль, если исправно соединение в распред.коробке 1.

В данном случае размыкался ноль. Второй, “неправильный” вариант. Всё вроде нормально. Однако, насторожило то, что по сравнению с выключателем кухни и туалета, индикация фазы была не такой яркой…

Это говорило об обрыве между патроном лампы и выключателем, между точками 3 и 4.

Как устроено освещение в санузлах

В этой квартире алюминиевая проводка, что уже большой минус. При вскрытии выключателя ванной оказалось, что он исправен и что квартира относится к таким случаям, когда сделано не совсем правильно – выключателем размыкается ноль, а не фаза.

Из соображений безопасности всегда существовало правило, что выключатель освещения должен размыкать фазу. Это сделано для того, чтобы при замене лампочки или протирке люстры вероятность поражения электрическим током была минимальной. Достаточно выключить выключатель – и можно спокойно голыми руками менять лампу или даже копаться в патроне. Естественно, проверив перед этим отверткой-индикатором отсутствие фазы.

Так почему же электрики в старых домах (точнее, в домах, где используется амюминиевая проводка) не придерживались этого важного и простого правила? Оказывается, просто провод был с бесцветной (точнее, белой) изоляцией, и никто не заморачивался над тем, чтобы отличать фазу от нуля. Розетки работают? Лампочки горят? Что ещё надо? Фазу соблюдали только в щитке на площадке, при подключении счетчика и защитных автоматов. И то, не всегда

И то, не всегда.

Если делать по правилам, освещение должно идти через отдельную питающую линию, через отдельный автомат с током не более 10А, и все соединения должны выполняться в распределительной коробке над выключателем. Насчет размыкания фазы уже сказано выше.

Но это правила, а как на самом деле?

Основные причины неполадки

Неполадка, связанная с появлением в розетке второй фазы, может возникнуть из-за следующего стечения обстоятельств:

1. Во-первых, в питающей сети произошел случайный обрыв ноля.
2. Во-вторых, на нулевой провод или контакт «попала» прокладываемая рядом с ним оголенная фазная жила.
3. В-третьих, плохой контакт проводника на нулевой шине или вводном автомате.

Каждое из них следует рассмотреть отдельно.

Обрыв ноля

Сам по себе обрыв провода с «нулем» – это обычная неисправность, возникающая довольно часто. Причиной может быть пропадание контакта в любом звене электрической цепи (в щитке, распредкоробке или в контакте силовой розетки, например).

Задачу поиска места обрыва в других местах решить также не очень просто. Для того чтобы справиться с ней, потребуется специальный измерительный прибор, называемый мультиметром.

Ноль оборван и замкнут на фазу

Для того чтобы после обрыва провода, подводящего к розетке ноль, на этом контакте появилась фаза – необходимо случайное ее попадание в данное место. Такое событие хоть и редко, но все же случается при длительной эксплуатации электропроводки. Поэтому такое повреждение нельзя исключать из рассмотрения, особенно если для защиты электросети применяются морально устаревшие пробки.

Возможна еще одна неисправность линейного силового кабеля, способная привести к проблеме того же типа и также ставящая пользователя перед вопросом: что делать? Это – обрыв или обгорания нуля, произошедшие из-за длительной эксплуатации провода, неправильно подобранного по сечению (или в ситуации, когда его случайно повредили).

Вместо автоматов – пробки

Вероятность возникновения ситуации с попаданием фазы на «ноль» наиболее велика, если вместо современных автоматов для защиты сети установлены пробки с «жучками», не рассчитанными на номинальные тока нагрузки. В этом случае при превышении током допустимой величины не рассчитанная на него изоляция может расплавиться. При этом нулевой провод при таких условиях сгорает, а фаза попадет на его поврежденный конец.

Две фазы, ошибочно подключенные в розетке

Еще один довольно редкий, но также возможный вариант неисправности – это ошибка монтажа электропроводки, при которой к обеим клеммам розетки подключены фазные ответвления от автомата. Отсутствие напряжения в этом случае будет наблюдаться в комнатах, подключенных к данному защитному устройству. Во всех остальных помещениях силовые розетки и лампочки будут работать нормально.

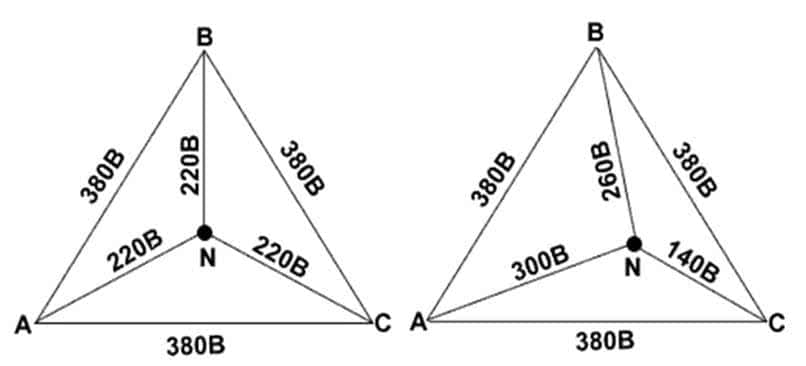

Смещение фаз

К таким распространенным и сложным неполадкам в трехфазной питающей сети относят смещение фаз в проводах силового кабеля, подведенного от подстанции до жилого строения или другого объекта. Для получения полноценного нуля в цепях, где трансформаторные обмотки и нагрузки соединены по схеме «звезда», потребители должны быть равномерно распределены между каждой из 3-х фазных линий.

При нарушении этого правила обеспечить полноценный нуль не получается, поскольку одна из фаз смещается в его сторону (можно сказать и наоборот). На приведенном ниже рисунке в векторном представлении показано, как происходит смещение нуля в сторону одной из трех фаз C (схема справа).

В результате на нулевой жиле появляется потенциал, тем больший, чем больше неравномерность распределения нагрузок по каждому из фазных направлений. В крайней ситуации он может достигнуть 220 Вольт и стать причиной наличия двух фаз в розетке.

Причины появления двух фаз

Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

• Обрыв нулевого провода во входном щитке дома или квартиры.
• Его повреждение на вводе или внутри распределительной коробки.
• Нарушение контакта в подсоединении «нуля» только в одной розетке.
• Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Отключение автоматического выключателя по причине его неисправности

Помимо вышерассмотренных аварийных режимов, которые имеют место при эксплуатации квартирной электрики, возможно также отключение автомата в щитке по причине его неисправности. Делать вывод о том, что автоматический выключатель неисправен можно лишь только в том случае, если вы убедились в том, что нет причин для его отключения.

Автомат может отключаться по причине наличия конструктивных неисправностей (брака). Например, его номинальные характеристики, в частности номинальный ток нагрузки может не соответствовать значению, указанному на аппарате. Например, автоматический выключатель имеет номинальный ток 32 А, но он отключается при токе не более 20 А. При этом корпус аппарата нагрет, что свидетельствует о причине срабатывания теплового расцепителя. Если разница между номинальным током и током нагрузки, при котором происходит отключение автомата, небольшая, то это не является признаком неисправности данного электрического аппарата, так как фактические параметры автоматического выключателя зависят от температуры окружающей среды, класса аппарата,

Возможно также срабатывание автомата по причине некачественного контакта в месте подключения проводов к выключателю. Ослабленный контакт приводит к нагреву контактной пластины автоматического выключателя и соответственно самого электрического аппарата и ускорению срабатывания теплового расцепителя.

Необходимо произвести осмотр автоматического выключателя. Оплавление корпуса автоматического выключателя в месте подключения провода, а также изоляции подключенного провода свидетельствует о том, что причиной отключения аппарата стал его перегрев из-за некачественного контактного соединения.

Возможно, корпус еще не успел оплавиться, поэтому необходимо попробовать корпус на предмет его нагрева и также проверить надежность контактного соединения проводников.

Что делать в данном случае? Если корпус автоматического выключателя сильно оплавлен, то высока вероятность того, что он будет работать некорректно. Поэтому он подлежит замене в обязательном порядке.

Если оплавление корпуса незначительное и не привело к его деформации, то необходимо произвести подтяжку контактных соединений, при необходимости заново подключить жилу провода (кабеля).

Если нагрузка бытовых электроприборов больше, чем номинальный ток автомата, то прежде чем ставить автомат на больший номинальный ток, необходимо убедиться в том, что электропроводка сможет выдержать нагрузку, которая будет протекать по ней в случае установки нового защитного аппарата. Если сечение кабеля или провода электропроводки не рассчитано на номинальный ток установленного аппарата, то это в скором времени приведет к повреждению линии электропроводки.

Также важным критерием нагрузочной способности электропроводки является ее техническое состояние. В случае неудовлетворительного технического состояния электропроводки. установка автоматического выключателя на больший номинальный ток не рекомендуется, так как надежность электропроводки значительно снижается.

Немного о том, как происходит подключение наших домовладений к общей энергосети

Для общего понимая процессов, протекающих при такой ситуации давайте поговорим о том, как происходит обеспечение энергией наших домовладений. Итак, в подавляющем большинстве в наших домах есть всего одна фаза, иначе говоря, на вводе приходит пара проводов: фазный и нулевой. Но такое однофазное ответвление происходит только в самом конце. А до этого электроэнергия доставляется до потребителя по трехфазной сети.

А непосредственное распределение потребителей по фазам происходит прямо на фидере, когда электромонтеры выполняют подключение ввода вашего дома к линии.

Допустим один дом подключают к фазе «А» другой к фазе «В» третий к фазе «С» и так далее. Такое распределение необходимо чтобы равномерно раскидать нагрузку и избежать такого нежелательного явления как перекоса фаз.

Но вот в чем заключена особенность, невзирая на то, что у нас с вами фазы три, ноль то один. И получается, что все домовладения подключаются к общему нулю.

Так вот если случается обрыв фазы, то в принципе ничего страшного не происходит, пропадет электричество в некоторых домах и все. Но ситуация в корне меняется когда происходит обрыв нуля. Вот про такой случай мы и поговорим подробнее.

Примечание. Безусловно, согласно требованиям правил необходимо наличие собственного заземления у каждого потребителя и если случится обрыв нуля на линии при наличии собственного заземления, то ничего страшного не произойдет. Но, к сожалению, далеко не везде соблюдается такое требование и повторного заземления может и не быть. Так что мы рассматриваем случай без наличия повторного заземления.

Две фазы в розетке и причины возникновения неисправности

Причин такой неисправности в розетке может быть несколько.

Обрыв нулевого провода в квартире

При обрыве нулевого провода в электропроводке возникает большая вероятность появления двух фаз в розетке. К розетке подходит фазовый и нулевой провод. Возможно, в момент сверления стены, вы зацепили нулевой провод и оборвали его.

В этом случае вторая фаза может попасть на нулевой контакт розетки через включенные бытовые приборы и освещение. Как проверить напряжение в розетке? Для проверки наличия двух фаз в розетке нужно взять индикатор напряжения и по очереди коснуться двух контактов розетки.

Если фаза попала на нулевой провод розетки, то индикатор покажет это сигнальной лампочкой. При отключении всего освещения и вынутых вилках бытовых приборов из розеток, если провод перебит, вторая фаза исчезнет. В этом случае отключайте вводной автомат и ремонтируете перебитый провод, перед этим вскрыв штукатурку.

Нахождение фазы индикатором напряжения

Также причиной появления двух фаз в розетке может быть нарушение соединения нулевого провода в распределительной коробке, для чего по очереди нужно вскрывать крышки коробок, и проверять соединение на обрыв, перегорание.

Перед поиском неисправности нужно выключать вводной автомат. Если перегорел предохранитель в щите, выбил автомат или отвалился ноль в электрощите, при включенных нагрузках, также в розетке может появиться вторая фаза.

При нарушении соединения нулевого провода в электрощите, устранять неисправность самим не следует. Вызывайте обслуживающего вашего ваш дом электрика. Проверить наличие второй фазы в розетке можно тестером.

При нормальном рабочем нуле тестер покажет 220 В, а при обрыве нулевого провода, при наличии одноименной фазы или ее отсутствии, на втором контакте розетки ничего не покажет.

Сырые стены

Сырые стены также могут стать причиной появления такой неисправности. В старых постройках и отслуживший свой срок электропроводке, при сырых стенах, может произойти короткое замыкание. Через трещины старой изоляции электропроводки по сырой стене будет течь ток, сначала небольшой, затем с увеличением нагара ток возрастет и возникнет короткое замыкание. Нейтральный провод может отгореть или привариться к фазному проводу.

Определить место неисправности будет не легко. Искать нужно по месту сырости или поочередно отключать комнаты в распределительных коробках. Когда нашли комнату с неисправностью по очереди отключайте розетки и освещение. Определив место неисправности, убирайте штукатурку и меняйте весь провод под розетку или освещение до самой распределительной коробки. Причины сырости стен нужно обязательно устранять.

Обрыв нулевого провода на подстанции

Этот вид исправности электросети очень опасен для электробытовых приборов и электроники. Все дома подключены к трехфазной сети 4-х или 5-ти жильным кабелем. Четвертая жила кабеля является рабочим нулем. Три фазы равномерно распределены по всем квартирам многоэтажки. Обращайтесь к нам, чтоб построить дом из газобетона: https://sevastopol.stroyles82.ru/doma-iz-gazobetona/ .

Если этот нулевой провод отгорел или оборвался где-то на подстанции, в электрощите дома или в подъездном щите, тогда через включенную нагрузку соседа (электрочайник, электрическая плита, бойлер) который подключен к другой фазе, на ваш нулевой провод (общий для всего дома) попадет другая фаза. В результате напряжение в розетке будет не 220 В, а 380 В, ваша подключенная техника сгорит, и вряд ли будет подлежать ремонту.

Убыток будет немаленький. Вот почему лучше потратиться на недорогое реле напряжения или стабилизатор напряжения, которые имеют защиту от перенапряжения. Это особенно касается владельцев частных домов, где имеются воздушные линии электропередач. Нередко порыв ветра обрывает фазный провод и замыкает на нулевой, что приводит к появлению двух фаз в вашей розетке и куче сгоревший бытовой техники.

Нормальное распределение потенциалов в розетках

Прежде чем разобраться в том, почему в розетках сразу две фазы, следует знать, что в квартиру по линии электропроводки подводится пара питающих жил, одна из которых называется фазной, а вторая – нулевой. Потенциал 220 Вольт действует только на одной из клемм розеток, а на второй он равен нулю. Убедиться в этом можно, если воспользоваться обычной индикаторной отверткой.

Наличие двух потенциалов (фазного и нулевого) – обязательное условие работы любой системы электроснабжения.

Если в розетке нет одной фазы или по какой-то причине пропал ноль – не удастся получить и разности их значений (220-0=220 Вольт), называемой напряжением. Поэтому если пропал ноль в розетках, и как его найти неизвестно – перед началом поисков следует ознакомиться с принципом формирования потенциалов. Намного сложнее ситуация, когда вместо нуля на второй клемме появляется еще одна фаза. Для устранения этой неисправности потребуется разобраться в причинах ее возникновения.

Общая информация

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

1. Некачественно выполнены работы по соединению проводов.
2. Место соединения окислилось и разрушилось.
3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

1. Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
2. Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач.

Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

1. Отключить электропитание для квартиры/дома.
2. Отключить технику.
3. Выключить свет (выключатели установить в положение «выкл.»).
4. Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка

Важно также избавиться от сырости и предупредить ее дальнейшее появление

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном — выключателя.

Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

А условий для прохождения тока нет — схема разомкнута. На своем языке электрики говорят — разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.

Подобный случай может возникнуть в упрощенной схеме домашней проводки, когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом. Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

Какие методы запрещены для проверки?

Часто можно встретить запрещенный метод которым пользуются электрики для того чтобы найти фазу и ноль. Этот метод заключается в использовании «контрольных ламп». То есть берется обычная лампочка, вкручивается в патрон, к которому подключены провода. Провода подключаются между фазой и нолем – если все нормально лампочка светит, если не светит. значит не светит.

Во первых такой метод является неоднозначным, не дает с полной уверенностью сказать если фаза или нет (к тому же при обрыве ноля человек может подумать что нет фазы и полезет в коробку руками . ). Во вторых проверять отсутствие напряжение контрольными лампами запрещено «Правилами Безопасной Эксплуатации Электроустановок».

Запрет в использовании « контрольных ламп » заключается в том, что при проверке напряжения в трехфазной сети между «фазой» и «фазой» лампа подключается под напряжение уже не 220 Вольт, а 380 Вольт в результате чего стеклянная колба лампочки (которая рассчитана на 220 В) может не выдержать и взорваться, тем самым поранить человека осколками.

Также не используйте водопровод или батареи отопления — это опасно не только для себя, но и для окружающих.

Также не стоит полагаться на цветовую маркировку проводов. Это лишь дополнительные методы ориентирования и определения. Хоть маркировку и нужно соблюдать, но не всегда монтаж выполняют грамотные электрики. Часто на провод заземления «подключают фазу».

Друзья не верьте тем людям, которые говорят, что научат Вас как определить фазу и ноль без приборов – это миф. Невозможно с помощью картошки, стакана с водой или пластиковой бутылки выполнить данной действие. Такими способами Вы подвергаете себя опасности — за это можно поплатиться жизнью. В любом случае нужны приборы, пусть самые простые. Не поленитесь сходить в магазин и купите обычный индикатор напряжения — стоит копейки.

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Фрагмент бытовой сети с подключением лампы и розетки

Обозначения:

• L – фаза.
• N – ноль.
• Ps – розетка.
• Sw – выключатель освещения.
• Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.

Выключатель установлен неправильно

Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).
