Расчет веса балки двутавровой

Оглавление

Особенности изготовления двутавровых профилей

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Вид профиля Ширина мм Высота мм Толщина полки, мм Толщина стенки, мм Кол-во метров в 1 тонне Масса 1 м длины, кг
10 55 100 7,2 4,5 105,7 9,456
12 64 120 7,3 4,8 86,62 11,54
14 73 140 7,5 4,9 73,09 13,68
16 81 160 7,8 5 62,94 15,89
18 90 180 8,1 5,1 54,50 18,35
18а 100 180 8,3 5,1 50,20 19,92
20 100 200 8,4 5,2 47,53 21,04
20а 110 200 8,6 5,2 44,08 22,69
22 110 220 8,7 5,4 41,06 24,04
22а 120 220 8,9 5,4 38,82 25,76
24 115 240 9,5 5,6 36,57 27,34
24а 125 240 9,8 5,6 34,02 29,40
27 125 270 9,8 6 31,71 31,53
27а 135 270 10,2 6 29,51 33,88
30 135 300 10,2 6,5 27,41 36,48
30а 145 300 10,7 6,5 25,53 39,17
33 140 330 11,2 7 23,67 42,25
36 145 360 12,3 7,5 20,60 48,55
40 155 400 13 8,3 17,56 56,96
45 160 450 14,2 9 15,04 66,50
50 170 500 15,2 10 12,72 78,64
55 180 550 16,5 11 10,79 92,66
60 190 190 17,8 12 9,263 108,0

Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

  • Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
  • Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

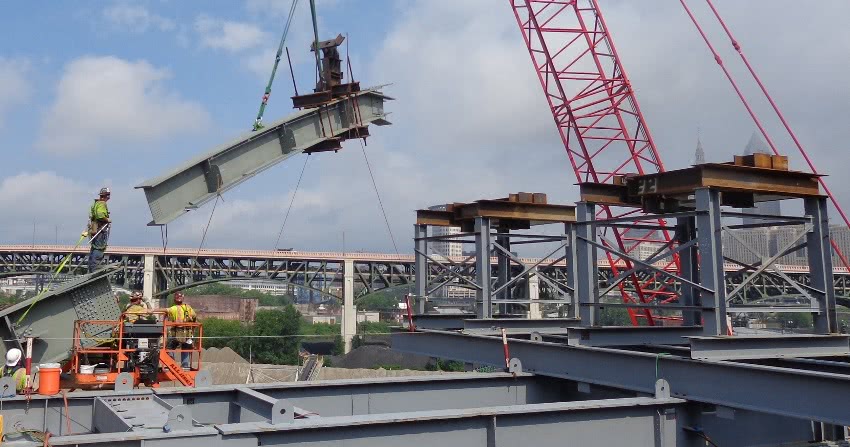

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

ГОСТ 26020-83 Балка нормальная с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
10Б1 117.6 64 3.8 5.1 8.7 114.9
12Б1 120 64 4.4 6.3 10.4 96.2
14Б1 137.4 73 3.8 5.6 10.5 95.2
14Б2 140 73 4.7 6.9 12.9 77.5
16Б1 157 82 4 5.9 12.7 78.7
16Б2 160 82 5 7.4 15.8 63.3
18Б1 177 91 4.3 6.5 15.4 64.9
18Б2 180 91 5.3 8 18.8 53.2
20Б1 200 100 5.6 8.5 22.4 44.6
23Б1 230 110 5.6 9 25.8 38.8
26Б1 258 120 5.8 8.5 28 35.7
26Б2 261 120 6 10 31.2 32.1
30Б1 296 140 5.8 8.5 32.9 30.4
30Б2 299 140 6 10 36.6 27.3
35Б1 346 155 6.2 8.5 38.9 25.7
35Б2 349 155 6.5 10 43.3 23.1
40Б1 392 165 7 9.5 48.1 20.8
40Б2 396 165 7.5 11.5 54.7 18.3
45Б1 443 180 7.8 11 59.8 16.7
45Б2 447 180 8.4 13 67.5 14.8
50Б1 492 200 8.8 12 73 13.7
50Б2 496 200 9.2 14 80.7 12.4
55Б1 543 220 9.5 13.5 89 11.2
55Б2 547 220 10 15.5 97.9 10.2
60Б1 593 230 10.5 15.5 106.2 9.4
60Б2 597 230 11 17.5 115.6 8.7
70Б1 691 260 12 15.5 129.3 7.7
70Б2 697 260 12.5 18.5 144.2 6.9
80Б1 791 280 13.5 17 159.5 6.3
80Б2 798 280 14 20.5 177.9 5.6
90Б1 893 300 15 18.5 194 5.2
90Б2 900 300 15.5 22 213.8 4.7
100Б1 990 320 16 21 230.6 4.3
100Б2 998 320 17 25 258.2 3.9
100Б3 1006 320 18 29 285.7 3.5
100Б4 1013 320 19.5 32.5 314.5 3.2

Балка широкополочная с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20Ш1 193 150 6 9 30.6 32.7
23Ш1 226 155 6.5 10 36.2 27.6
26Ш1 251 180 7 10 42.7 23.4
26Ш2 255 180 7.5 12 49.2 20.3
30Ш1 291 200 8 11 53.6 18.7
30Ш2 295 200 8.5 13 61 16.4
30Ш3 299 200 9 15 68.3 14.6
35Ш1 338 250 9.5 12.5 75.1 13.3
35Ш2 341 250 10 14 82.2 12.2
35Ш3 345 250 10.5 16 91.3 11
40Ш1 388 300 9.5 14 96.1 10.4
40Ш2 392 300 11.5 16 111.1 9
40Ш3 396 300 12.5 18 123.4 8.1
50Ш1 484 300 11 15 114.4 8.7
50Ш2 489 300 14.5 17.5 138.7 7.2
50Ш3 495 300 15.5 20.5 156.4 6.4
50Ш4 501 300 16.5 23.5 174.1 5.7
60Ш1 580 320 12 17 142.1 7
60Ш2 587 320 16 20.5 176.9 5.7
60Ш3 595 320 18 24.5 205.5 4.9
60Ш4 603 320 20 28.5 234.2 4.3
70Ш1 683 320 13.5 19 169.9 5.9
70Ш2 691 320 15 23 197.6 5.1
70Ш3 700 320 18 27.5 235.4 4.2
70Ш4 708 320 20.5 31.5 268.1 3.7
70Ш5 718 320 23 36.5 305.9 3.3

Балка доп.серии с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
24ДБ1 239 115 5.5 9.3 27.8 36
27ДБ1 269 125 6 9.5 31.9 31.3
35ДБ1 349 127 5.8 8.5 33.6 29.8
36ДБ1 360 145 12.3 18 49.1 20.4
40ДБ1 399 139 6.2 9 39.7 25.2
45ДБ1 450 152 11 15 52.6 19
45ДБ2 450 180 7.6 13.3 65 15.4
30ДШ1 300.6 201.9 9.4 16 72.7 13.8
40ДШ1 397.6 302 11.5 18.7 124 8.1
50ДШ1 496.2 303.8 14.2 21 155 6.5

Балка колонной с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20К1 195 200 6.5 10 41.5 24.1
20К2 198 200 7 11.5 46.9 21.3
23К1 227 240 7 10.5 52.2 19.2
23К2 230 240 8 12 59.5 16.8
26К1 255 260 8 12 65.2 15.3
26К2 258 260 9 13.5 73.2 13.7
26К3 262 260 10 15.5 83.1 12
30К1 296 300 9 13.5 84.8 11.8
30К2 300 300 10 15.5 96.3 10.4
30К3 304 300 11.5 17.5 108.9 9.2
35К1 343 350 10 15 109.7 9.1
35К2 348 350 11 17.5 125.9 7.9
35К3 353 350 13 20 144.5 6.9
40К1 393 400 11 16.5 138 7.2
40К2 400 400 13 20 165.6 6
40К3 409 400 16 24.5 202.3 4.9
40К4 419 400 19 29.5 242.2 4.1
40К5 431 400 23 35.5 291.2 3.4

ГОСТ 26020-83 — Двутавры стальные горячекатаные с параллельными гранями полок

Теоретическая масса 1 погонного метра балки по ГОСТ 26020-83

Наименование Размеры балки, мм Вес метра, кг Метров в тонне
h b s t
Балка 10 Б1 100 55 4,1 5,7 8.100 123.46
Балка 12 Б1 117,6 64 3,8 5,1 8.700 114.94
Балка 12 Б2 120 64 4,4 6,3 10.400 96.15
Балка 14 Б1 137,4 73 3,8 5,6 10.500 95.24
Балка 14 Б2 140 73 4,7 6,9 12.900 77.52
Балка 16 Б1 157 82 4 5,9 12.700 78.74
Балка 16 Б2 160 82 5 7,4 15.800 63.29
Балка 18 Б1 177 91 4,3 6,5 15.400 64.94
Балка 18 Б2 180 91 5,3 8 18.800 53.19
Балка 20 Ш1 193 150 6 9 30.600 32.68
Балка 20 К1 195 200 6,5 10 41.500 24.1
Балка 20 К2 198 200 7 11,5 46.900 21.32
Балка 20 Б1 200 100 5,6 8,5 22.400 44.64
Балка 23 Ш1 226 155 6,5 10 36.200 27.62
Балка 23 К1 227 240 7 10,5 52.200 19.16
Балка 23 Б1 230 110 5,6 9 25.800 38.76
Балка 23 К2 230 240 8 12 59.500 16.81
Балка 24 ДБ1 239 115 5,5 9,3 27.800 35.97
Балка 26 Ш1 251 180 7 10 42.700 23.42
Балка 26 Ш2 255 180 7,5 12 49.200 20.33
Балка 26 К1 255 260 8 12 65.200 15.34
Балка 26 Б1 258 120 5,8 8,5 28.000 35.71
Балка 26 К2 258 260 9 13,5 73.200 13.66
Балка 26 Б2 261 120 6 10 31.200 32.05
Балка 26 К3 262 260 10 15,5 83.100 12.03
Балка 27 ДБ1 269 125 6 9,5 31.900 31.35
Балка 30 Ш1 291 200 8 11 53.600 18.66
Балка 30 Ш2 295 200 8,5 13 61.000 16.39
Балка 30 Б1 296 140 5,8 8,5 32.900 30.4
Балка 30 К1 296 300 9 13,5 84.800 11.79
Балка 30 Б2 299 140 6 10 36.600 27.32
Балка 30 Ш3 299 200 9 15 68.300 14.64
Балка 30 К2 300 300 10 15,5 96.300 10.38
Балка 30 ДШ1 300,6 201,9 9,4 16 72.700 13.76
Балка 30 К3 304 300 11,5 17,5 138.720 7.21
Балка 35 Ш1 338 250 9,5 12,5 75.100 13.32
Балка 40 Ш1 338 300 9,5 14 96.100 10.41
Балка 35 Ш2 341 250 10 14 82.200 12.17
Балка 35 К1 343 350 10 15 109.700 9.12
Балка 35 Ш3 345 250 10,5 16 91.300 10.95
Балка 35 Б1 346 155 6,2 8,5 38.900 25.71
Балка 35 К2 348 350 11 17,5 125.900 7.94
Балка 35 ДБ1 349 127 5,8 8,5 33.600 29.76
Балка 35 Б2 349 155 6,5 10 43.300 23.09
Балка 35 К3 353 350 13 20 144.500 6.92
Балка 36 ДБ1 360 145 7,2 12,3 49.100 20.37
Балка 40 Б1 392 165 7 9,5 48.100 20.79
Балка 40 Ш2 392 300 11,5 16 111.100 9
Балка 40 К1 393 400 11 16,5 138.000 7.25
Балка 40 Б2 396 165 7,5 11,5 54.700 18.28
Балка 40 Ш3 396 300 12,5 18 123.400 8.1
Балка 40 ДШ1 397,6 302 11,5 18,7 124.000 8.06
Балка 40 ДБ1 399 139 6,2 9 39.700 25.19
Балка 40 К2 400 400 13 20 165.600 6.04
Балка 40 К3 409 400 16 24,5 202.300 4.94
Балка 40 К4 419 400 19 29,5 242.200 4.13
Балка 40 К5 431 400 23 35,5 291.200 3.43
Балка 45 Б1 443 180 7,8 11 59.800 16.72
Балка 45 Б2 447 180 8,4 13 67.500 14.81
Балка 45 ДБ1 450 152 7,4 11 52.600 19.01
Балка 45 ДБ2 450 180 7,6 13,3 65.000 15.38
Балка 50 Ш1 484 300 11 15 114.400 8.74
Балка 50 Ш2 489 300 14,5 17,5 138.700 7.21
Балка 50 Б1 492 200 8,8 12 73.000 13.7
Балка 50 Ш3 495 300 15,5 20,5 156.400 6.39
Балка 50 Б2 496 200 9,2 14 80.700 12.39
Балка 50 ДШ1 496,2 303,8 14,2 21 155.000 6.45
Балка 50 Ш4 501 300 16,5 23,5 174.100 5.74
Балка 55 Б1 543 220 9,5 13,5 89.000 11.24
Балка 55 Б2 547 220 10 15,5 97.900 10.21
Балка 60 Ш1 580 320 12 17 142.100 7.04
Балка 60 Ш2 587 320 16 20,5 176.900 5.65
Балка 60 Б1 593 230 10,5 15,5 106.200 9.42
Балка 60 Ш3 595 320 18 24,5 205.200 4.87
Балка 60 Б2 597 230 11 17,5 115.600 8.65
Балка 60 Ш4 603 320 20 28,5 234.200 4.27
Балка 70 Ш1 683 320 13,5 19 169.900 5.89
Балка 70 Б1 691 260 12 15,5 129.300 7.73
Балка 70 Ш2 691 320 15 23 197.600 5.06
Балка 70 Б2 697 260 12,5 18,5 144.200 6.93
Балка 70 Ш3 700 320 18 27,5 235.400 4.25
Балка 70 Ш4 708 320 20,5 31,5 268.100 3.73
Балка 70 Ш5 718 320 23 36,5 305.900 3.27
Балка 80 Б1 791 280 13,5 17 159.500 6.27
Балка 80 Б2 798 280 14 20,5 177.900 5.62
Балка 90 Б1 893 300 15 18,5 194.000 5.15
Балка 90 Б2 900 300 15,5 22 213.800 4.68
Балка 100 Б1 990 320 16 21 230.600 4.34
Балка 100 Б2 998 320 17 25 258.200 3.87
Балка 100 Б3 1 006 320 18 29 285.700 3.5
Балка 100 Б4 1 013 320 19,5 32,5 314.500 3.18

Масса балки нормальной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра Размеры Масса 1м, кг Метров в тонне
h b s t
10Б1 117,6 64,0 3,8 5,1 8,7 114,9
12Б1 120,0 64,0 4,4 6,3 10,4 96,2
14Б1 137,4 73,0 3,8 5,6 10,5 95,2
14Б2 140,0 73,0 4,7 6,9 12,9 77,5
16Б1 157,0 82,0 4,0 5,9 12,7 78,7
16Б2 160,0 82,0 5,0 7,4 15,8 63,3
18Б1 177,0 91,0 4,3 6,5 15,4 64,9
18Б2 180,0 91,0 5,3 8,0 18,8 53,2
20Б1 200,0 100,0 5,6 8,5 22,4 44,6
23Б1 230,0 110,0 5,6 9,0 25,8 38,8
26Б1 258,0 120,0 5,8 8,5 28,0 35,7
26Б2 261,0 120,0 6,0 10,0 31,2 32,1
30Б1 296,0 140,0 5,8 8,5 32,9 30,4
30Б2 299,0 140,0 6,0 10,0 36,6 27,3
35Б1 346,0 155,0 6,2 8,5 38,9 25,7
35Б2 349,0 155,0 6,5 10,0 43,3 23,1
40Б1 392,0 165,0 7,0 9,5 48,1 20,8
40Б2 396,0 165,0 7,5 11,5 54,7 18,3
45Б1 443,0 180,0 7,8 11,0 59,8 16,7
45Б2 447,0 180,0 8,4 13,0 67,5 14,8
50Б1 492,0 200,0 8,8 12,0 73,0 13,7
50Б2 496,0 200,0 9,2 14,0 80,7 12,4
55Б1 543,0 220,0 9,5 13,5 89,0 11,2
55Б2 547,0 220,0 10,0 15,5 97,9 10,2
60Б1 593,0 230,0 10,5 15,5 106,2 9,4
60Б2 597,0 230,0 11,0 17,5 115,6 8,7
70Б1 691,0 260,0 12,0 15,5 129,3 7,7
70Б2 697,0 260,0 12,5 18,5 144,2 6,9
80Б1 791,0 280,0 13,5 17,0 159,5 6,3
80Б2 798,0 280,0 14,0 20,5 177,9 5,6
90Б1 893,0 300,0 15,0 18,5 194,0 5,2
90Б2 900,0 300,0 15,5 22,0 213,8 4,7
100Б1 990,0 320,0 16,0 21,0 230,6 4,3
100Б2 998,0 320,0 17,0 25,0 258,2 3,9
100Б3 1006,0 320,0 18,0 29,0 285,7 3,5
100Б4 1013,0 320,0 19,5 32,5 314,5 3,2

Сортамент балки двутавровой

На первоначальном этапе изучения основ строительства сооружений работники могут столкнуться с таким понятием, как сортамент двутавровых балок. Оно подразумевает собой совокупность размеров, соответствующих государственным стандартам и форм профиля.

Как известно, сама конструкция может быть представлена в нескольких видах. В основном можно увидеть колонные, нормальные и широкополые балки. Все они могут быть созданы с различным уклоном.

Однако, исходя из этих показателей, практически невозможно узнать о том, сколько весит каждая деталь. Для этого и предусмотрен сортамент.

Такую программу можно скачать в интернете, при помощи неё пользователь без затруднений рассчитает общий вес балки, если ему будут известны такие характеристики как вес и длина.

Как правило, в этой программе приведены справочные значения следующих ГОСТов:

  • 8238 – 89;
  • 19426 – 74;
  • 26020 – 83.

В справочнике также указаны некоторые позволительные отклонения от стандартов. Все балки указывают в соответствии от конструкции и площади сечениями. Важными показателями являются и сопротивление, инерция и радиус.

Опытные строители знают и том, что на самом деле сортамент балок несколько отличается от других деталей, а именно от уголков. Это связанно с тем, что для них используется минимальное количество затрачиваемого материала.

Таблица двутавров, двутавр размеры и вес двутавра: ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК — цены обновлены 15.09.2021 в 20:59

Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
 имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн:

Представлены действительные цены на металлопрокат. Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн

Внимание! Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера

Наименование Размер Длина Прочее Вес 1 шт./кг. На складе (тонн) Цена 1 — 5 т. Цена от5 т. до 15 т. Цена > 15 т. Филиал
Балка 12Б1 (12м)* ГОСТ 26020-83 95.337 0.09 95900 95700 95600 Казань
Балка 12Б1 (12м) ГОСТР57837-2017 105.672 8.85 94900 94700 94600 Ульяновск
Балка 12Б1 (12м) ГОСТР57837-2017 105.828 0.08 94900 94700 94600 Краснодар-север
Балка 12Б1 (12м) ГОСТР57837-2017 105.828 12.43 94900 94700 94600 Ставрополь
Балка 12Б1 (12м) ГОСТР57837-2017 105.192 5.15 95900 95700 95600 Саранск
Балка 12Б1 (12м) ГОСТР57837-2017 108.000 3.12 95900 95700 95600 Самара
Балка 12Б1 (12м) ГОСТР57837-2017 108.336 0.42 94900 94700 94600 Ростов-на-Дону
Балка 12Б1 (12м) ГОСТР57837-2017 106.872 9.19 94900 94700 94600 Санкт-Петербург
Балка 12Б1 (12м) ГОСТР57837-2017 106.445 2.45 93900 93700 93600 Орел
Балка 12Б1 (12м) ГОСТР57837-2017 106.464 0.31 93900 93700 93600 Липецк
Балка 12Б1 (12м) ГОСТР57837-2017 105.996 1.06 94950 94750 94650 Курск
Балка 12Б1 (12м) ГОСТР57837-2017 106.536 8.38 93900 93700 93600 Калуга
Балка 12Б1 (12м) ГОСТР57837-2017 106.668 12.63 95900 95700 95600 Казань
Балка 12Б1 (12м) ГОСТР57837-2017 106.788 2.05 95900 95700 95600 Ижевск
Балка 12Б1 (12м) ГОСТР57837-2017 105.780 0.96 93900 93700 93600 Воронеж
Балка 12Б1 (12м) ГОСТР57837-2017 106.808 2.03 93900 93700 93600 Владимир
Балка 12Б1 (12м) ГОСТР57837-2017 104.400 1.88 93900 93700 93600 Брянск
Балка 12Б1 (12м) ГОСТР57837-2017 107.088 9.48 93900 93700 93600 Белгород
Балка 12Б1 Скидка 105.996 1.06 54000 54000 54000 Саранск
Балка 12Б1 (12м) ГОСТР57837-2017 104.400 1.74 93900 93700 93600 Череповец
     Посмотреть далее >>
Таблица двутавров, двутавр размеры и вес двутавра:
ДВУТАВРЫ СТО АСЧМ 20-93 С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК
— техническая информация:

Формула расчета веса двутавра

Основные геометрические параметры двутавров – высота балки, ширина полок, толщина стенки и средняя толщина полок, радиусы внутреннего скругления.

Вес двутавра рассчитываем по формуле: M = ρ * (2*b*t+(h-2*t)*s);

  • где ρ – плотность материала;
  • b – ширина полки;
  • t – средняя толщина полки;
  • s – толщина стенки;
  • h – высота балки.

В данном расчете не учитываются значение радиуса скругления. Веса стандартизированных балок можно взять из таблиц.

Теоретическая масса погонного метра двутавра по ГОСТ 8239-89

Наименование Размеры балки, мм Вес метра, кг Метров в тонне
  h b s t
Балка 10 100 55 4,5 7,2 9.460 105.71
Балка 12 120 64 4,8 7,3 11.500 86.96
Балка 14 140 73 4,9 7,5 13.700 72.99
Балка 16 160 81 5 7,8 15.900 62.89
Балка 18 180 90 5,1 8,1 18.400 54.35
Балка 20 200 100 5,2 8,4 21.000 47.62
Балка 22 220 110 5,4 8,7 24.000 41.67
Балка 24 240 115 5,6 9,5 27.300 36.63
Балка 27 270 125 6 9,8 31.500 31.75
Балка 30 300 135 6,5 10,2 36.500 27.4
Балка 33 330 140 7 11,2 42.200 23.7
Балка 36 360 145 7,5 12,3 48.600 20.58
Балка 40 400 155 8,3 13 57.000 17.54
Балка 45 450 160 9 14,2 66.500 15.04
Балка 50 500 170 10 15,2 78.500 12.74
Балка 55 550 180 11 16,5 92.600 10.8
Балка 60 600 190 12 17,8 108.000 9.26

Теоретическая масса погонного метра двутавра по ГОСТ 26020-83

Наименование Размеры балки, мм Вес метра, кг Метров в тонне
  h b s t
Балка 10 Б1 100 55 4,1 5,7 8.100 123.46
Балка 12 Б1 117,6 64 3,8 5,1 8.700 114.94
Балка 12 Б2 120 64 4,4 6,3 10.400 96.15
Балка 14 Б1 137,4 73 3,8 5,6 10.500 95.24
Балка 14 Б2 140 73 4,7 6,9 12.900 77.52
Балка 16 Б1 157 82 4 5,9 12.700 78.74
Балка 16 Б2 160 82 5 7,4 15.800 63.29
Балка 18 Б1 177 91 4,3 6,5 15.400 64.94
Балка 18 Б2 180 91 5,3 8 18.800 53.19
Балка 20 Ш1 193 150 6 9 30.600 32.68
Балка 20 К1 195 200 6,5 10 41.500 24.1
Балка 20 К2 198 200 7 11,5 46.900 21.32
Балка 20 Б1 200 100 5,6 8,5 22.400 44.64
Балка 23 Ш1 226 155 6,5 10 36.200 27.62
Балка 23 К1 227 240 7 10,5 52.200 19.16
Балка 23 Б1 230 110 5,6 9 25.800 38.76
Балка 23 К2 230 240 8 12 59.500 16.81
Балка 24 ДБ1 239 115 5,5 9,3 27.800 35.97
Балка 26 Ш1 251 180 7 10 42.700 23.42
Балка 26 Ш2 255 180 7,5 12 49.200 20.33
Балка 26 К1 255 260 8 12 65.200 15.34
Балка 26 Б1 258 120 5,8 8,5 28.000 35.71
Балка 26 К2 258 260 9 13,5 73.200 13.66
Балка 26 Б2 261 120 6 10 31.200 32.05
Балка 26 К3 262 260 10 15,5 83.100 12.03
Балка 27 ДБ1 269 125 6 9,5 31.900 31.35
Балка 30 Ш1 291 200 8 11 53.600 18.66
Балка 30 Ш2 295 200 8,5 13 61.000 16.39
Балка 30 Б1 296 140 5,8 8,5 32.900 30.4
Балка 30 К1 296 300 9 13,5 84.800 11.79
Балка 30 Б2 299 140 6 10 36.600 27.32
Балка 30 Ш3 299 200 9 15 68.300 14.64
Балка 30 К2 300 300 10 15,5 96.300 10.38
Балка 30 ДШ1 300,6 201,9 9,4 16 72.700 13.76
Балка 30 К3 304 300 11,5 17,5 138.720 7.21
Балка 35 Ш1 338 250 9,5 12,5 75.100 13.32
Балка 40 Ш1 338 300 9,5 14 96.100 10.41
Балка 35 Ш2 341 250 10 14 82.200 12.17
Балка 35 К1 343 350 10 15 109.700 9.12
Балка 35 Ш3 345 250 10,5 16 91.300 10.95
Балка 35 Б1 346 155 6,2 8,5 38.900 25.71
Балка 35 К2 348 350 11 17,5 125.900 7.94
Балка 35 ДБ1 349 127 5,8 8,5 33.600 29.76
Балка 35 Б2 349 155 6,5 10 43.300 23.09
Балка 35 К3 353 350 13 20 144.500 6.92
Балка 36 ДБ1 360 145 7,2 12,3 49.100 20.37
Балка 40 Б1 392 165 7 9,5 48.100 20.79
Балка 40 Ш2 392 300 11,5 16 111.100 9
Балка 40 К1 393 400 11 16,5 138.000 7.25
Балка 40 Б2 396 165 7,5 11,5 54.700 18.28
Балка 40 Ш3 396 300 12,5 18 123.400 8.1
Балка 40 ДШ1 397,6 302 11,5 18,7 124.000 8.06
Балка 40 ДБ1 399 139 6,2 9 39.700 25.19
Балка 40 К2 400 400 13 20 165.600 6.04
Балка 40 К3 409 400 16 24,5 202.300 4.94
Балка 40 К4 419 400 19 29,5 242.200 4.13
Балка 40 К5 431 400 23 35,5 291.200 3.43
Балка 45 Б1 443 180 7,8 11 59.800 16.72
Балка 45 Б2 447 180 8,4 13 67.500 14.81
Балка 45 ДБ1 450 152 7,4 11 52.600 19.01
Балка 45 ДБ2 450 180 7,6 13,3 65.000 15.38
Балка 50 Ш1 484 300 11 15 114.400 8.74
Балка 50 Ш2 489 300 14,5 17,5 138.700 7.21
Балка 50 Б1 492 200 8,8 12 73.000 13.7
Балка 50 Ш3 495 300 15,5 20,5 156.400 6.39
Балка 50 Б2 496 200 9,2 14 80.700 12.39
Балка 50 ДШ1 496,2 303,8 14,2 21 155.000 6.45
Балка 50 Ш4 501 300 16,5 23,5 174.100 5.74
Балка 55 Б1 543 220 9,5 13,5 89.000 11.24
Балка 55 Б2 547 220 10 15,5 97.900 10.21
Балка 60 Ш1 580 320 12 17 142.100 7.04
Балка 60 Ш2 587 320 16 20,5 176.900 5.65
Балка 60 Б1 593 230 10,5 15,5 106.200 9.42
Балка 60 Ш3 595 320 18 24,5 205.200 4.87
Балка 60 Б2 597 230 11 17,5 115.600 8.65
Балка 60 Ш4 603 320 20 28,5 234.200 4.27
Балка 70 Ш1 683 320 13,5 19 169.900 5.89
Балка 70 Б1 691 260 12 15,5 129.300 7.73
Балка 70 Ш2 691 320 15 23 197.600 5.06
Балка 70 Б2 697 260 12,5 18,5 144.200 6.93
Балка 70 Ш3 700 320 18 27,5 235.400 4.25
Балка 70 Ш4 708 320 20,5 31,5 268.100 3.73
Балка 70 Ш5 718 320 23 36,5 305.900 3.27
Балка 80 Б1 791 280 13,5 17 159.500 6.27
Балка 80 Б2 798 280 14 20,5 177.900 5.62
Балка 90 Б1 893 300 15 18,5 194.000 5.15
Балка 90 Б2 900 300 15,5 22 213.800 4.68
Балка 100 Б1 990 320 16 21 230.600 4.34
Балка 100 Б2 998 320 17 25 258.200 3.87
Балка 100 Б3 1 006 320 18 29 285.700 3.5
Балка 100 Б4 1 013 320 19,5 32,5 314.500 3.18

СТО АСЧМ 20-93 Балка нормальная

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20Б1 200 100 5.5 8 21.3 46.9
25Б1 248 124 5 8 25.7 38.9
25Б2 250 125 6 9 29.6 33.8
30Б1 298 149 5.5 8 32 31.3
30Б2 300 150 6.5 9 36.7 27.2
35Б1 346 174 6 9 41.4 24.2
35Б2 350 175 7 11 49.6 20.2
40Б1 396 199 7 11 56.6 17.7
40Б2 400 200 8 13 66 15.2
45Б1 446 199 8 12 66.2 15.1
45Б2 450 200 9 14 76 13.2
50Б1 492 199 8.8 12 72.5 13.8
50Б2 496 199 9 14 79.5 12.6
55Б1 543 220 9.5 13.5 89 11.2
55Б2 547 220 10 15.5 97.9 10.2
60Б1 596 199 10 15 94.6 10.6
60Б2 600 200 11 17 105.5 9.5

Балка широкополочная

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20Ш1 194 150 6 9 30.6 32.7
25Ш1 244 175 7 11 44.1 22.7
30Ш1 294 200 8 12 56.8 17.6
30Ш2 300 201 9 15 68.6 14.6
35Ш1 334 249 8 11 65.3 15.3
35Ш2 340 250 9 14 79.7 12.5
40Ш1 383 299 9.5 12.5 88.6 11.3
40Ш2 390 300 10 16 106.7 9.4
45Ш1 440 300 11 18 123.5 8.1
50Ш1 482 300 11 15 114.2 8.8
50Ш2 487 300 14.5 17.5 138.4 7.2
50Ш3 493 300 15.5 20.5 156.1 6.4
50Ш4 499 300 16.5 23.5 173.4 5.8

Балка колонной

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20К1 196 199 6.5 10 41.4 24.2
20К2 200 200 8 12 49.9 20
25К1 246 249 8 12 62.6 16
25К2 250 250 9 14 72.4 13.8
25К3 253 251 10 15.5 80.2 12.5
30К1 298 299 9 14 87 11.5
30К2 300 300 10 15 94 10.6
30К3 300 305 15 15 105.8 9.5
30К4 304 301 11 17 105.8 9.5
35К1 342 348 10 15 109.1 9.2
35К2 350 350 12 19 136.5 7.3
40К1 394 398 11 18 146.6 6.8
40К2 400 400 13 21 171.7 5.8
40К3 406 403 16 24 200.1 5
40К4 414 405 18 28 231.9 4.3
40К5 429 400 23 35.5 290.8 3.4

Балка узкополочная

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
31У3А 309 102 6 8.9 28.5 35.1
31У4А 313 102 6.6 10.8 32.9 30.4
36У1А 349 127 5.8 8.5 32.9 30.4
36У2А 353 128 6.5 10.7 39.2 25.5
41У1А 399 140 6.4 8.8 50.3 19.9
41У2А 403 140 7 11.2 46.5 21.5
46У3А 459 154 9.1 15.4 68.8 14.5
61У1А 599 178 10 12.8 82.7 12.1
61У2А 603 179 10.9 15 93.1 10.7

Балка нормальная специальных размеров

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
31Б1А 310 165 5.8 9.7 38.9 25.7
31Б2А 313 166 6.6 11.2 44.8 22.3
31Б3А 317 167 7.6 13.2 52.5 19
36Б1А 352 171 6.9 9.8 45.1 22.2
36Б2А 355 171 7.2 11.6 50.7 19.7
36Б3А 358 172 7.9 13.1 56.8 17.6
41Б1А 403 177 7.5 10.9 53.7 18.6
41Б2А 407 178 7.7 12.8 59.8 16.7
46Б1А 457 190 9 14.5 74.5 13.4
46Б2А 460 191 9.9 16 82.2 12.2
61Б1А 603 228 10.5 14.9 102.5 9.8
61Б2А 608 228 11.2 17.3 114.3 8.7

Балка среднеполочная специальных размеров

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20Д1А 207 133 5.8 8.4 26.7 37.5
20Д2А 210 134 6.4 10 31.5 31.7
25Д2А 258 146 6.1 9.1 32.9 30.4
25Д3А 262 147 6.6 11 38.8 25.8

Балка колонной специальных размеров

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
12КС 125 125 6.5 10 23.8 42
15К1С 150 150 7 10 31.5 31.7
15К1А 152 152 5.8 6.6 22.6 44.2
15К2А 157 153 6.6 9.3 30.1 33.2
15К3А 162 154 8.1 11.6 37.4 26.7
20К2А 203 203 7.2 11 46 21.7
20К3А 206 204 7.9 12.6 52.2 19.2
20К4А 210 205 9.1 14.2 59.3 16.9
20К5А 216 206 10.2 17.4 71.5 14
20К4С 200 204 12 12 56.2 17.8
25К1АС 246 256 10.5 10.7 63.5 15.7
25К4С 244 252 11 11 64.4 15.5
30К3С 294 302 12 12 84.5 11.8
31К1АС 299 306 11 11 79.2 12.6
31К3АС 308 310 15.4 15.5 111.4 9
35К3С 338 351 13 13 106 9.4
35К4С 344 354 16 16 131 7.6
40К9С 394 405 18 18 168 6

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Подвесной потолок армстронг: технические характеристики Как выполнить пол на ленточном фундаменте с засыпкой Так что же это за «хитрость» Как сделать полы в деревянном доме своими руками
