Как разобраться в сортаменте двутаврового профиля

Оглавление

Виды двутавров

Современная промышленность представляет огромное многообразие двутавров. В зависимости от формы сечения их подразделяют на следующие категории:

  1. Горячекатаный стальной двутавр ГОСТ 8239-89. Представляет собой Н-образный профиль, полки которого образует со стенкой угол 8-12 градусов. Наиболее часто употребляется как опорная кран-балка для тельферных линий.
  2. Двутавры нормальные. Их сортамент полностью представлен в таблице ГОСТа 26020-83. От предыдущего типа профиля его отличает параллельность граней полок между собой. Это упрощает процесс изготовления с одной стороны, а с другой, хотя и незначительно, снижает сопротивляемость деформации профилем. В конструкторской документации его принято обозначать буквой «Б».
  3. Двутавр широкополочный ГОСТ 26020-83. Ширина полок в данном профиле увеличена почти в 1,5 раза по сравнению с вышепредставленными видами двутаврого сортамента. Такое увеличение формы сечения положительно сказывается на прочности, жесткости и долговечности балки. В среднем она способна выдержать на 40% большей нагрузки по сравнению с нормальным двутавром. Маркируется буквой «Ш».
  4. Колонные двутавры отличаются еще большей шириной полок. Толщина стенки также увеличена. Точные размеры двутавра приведены в ГОСТ 26020-83. Такая модификация позволяет повысить значение прочности почти на 100%. Употребляется в особо ответственных конструкциях. Обозначается буквой «К».

Помимо формы сечения сортамент прокатного профиля включает в себя различную номенклатуру материалов, из которых изготавливают двутавровые балки. Наиболее применяемыми из них являются:

  • Углеродистые стали обыкновенного качества. Механические свойства и химический состав соответствуют ГОСТ 380-2005. По степени раскисления подразделяются на спокойные, кипящие и полуспокойные. Восемьдесят процентов рынка представлены именно этими сталями в силу их оптимального соотношения цены, технологических и прочностных характеристик.
  • Строительные стали ГОСТ 27772-88. Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
  • Низколегированные прокатные стали. Полный список механических характеристик размещен в основной таблице ГОСТа 19281-89. Данные стальные сплавы дополнительно легированы марганцем, кремнием и алюминием, что делает их более устойчивыми по отношению к динамическим нагрузкам.
  • Стали для мостостроения ГОСТ 4784-97. Еще более прочный сплав. Обладает повышенным сопротивлением к воздействию циклических нагрузок. Применяется в особо ответственных конструкциях.
  • Алюминиевые сплавы ГОСТ 4784-97. Сюда входят различные их марки: Амг5, Д16 и прочие. Применяются в тех случаях, когда приоритетом для конструкции является легкость. Также сортамент двутавров из данного материала отличается более высокими эстетическими и коррозионностойкими свойствами.

Параметры

Как уже было указано ранее, на значение жесткости двутавра наибольшее влияние оказывает размер и форма сечения, которые характеризуются такими параметрами как:

  • Высота и толщина стенки;
  • Ширина и толщина полки;
  • Момент сопротивления и момент инерции – величины, которые показывают сопротивляемость геометрии формы к деформации. Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
  • Радиус скругления.

Величина данных параметров подбирается исходя из следующих технических условий:

  • Расстояние между опорными концами;
  • Тип нагрузки;
  • Усилие на балку сконцентрировано в одной точке или распределено по ее поверхности;
  • Значение нагрузки;
  • Тип материала, из которого изготовлена балка.

Область применения

Главной отраслью потребления двутавра до сих пор остается строительство. В основном его применяют в качестве пролетных балок в промышленных и гражданских помещениях

Двутавр является важной частью арочных перекрытий, мостовых и козловых кранов

Также балка активно используется при строении мостов и в производстве некоторой специальной техники: экскаваторы, землекопы и прочие. В автомобилестроении двутавры применяются как элемент каркасов большегрузных машин – грузовиков. А также они служат опорной частью железнодорожных вагонов.

ГОСТ 26020-83 Балка нормальная с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
10Б1 117.6 64 3.8 5.1 8.7 114.9
12Б1 120 64 4.4 6.3 10.4 96.2
14Б1 137.4 73 3.8 5.6 10.5 95.2
14Б2 140 73 4.7 6.9 12.9 77.5
16Б1 157 82 4 5.9 12.7 78.7
16Б2 160 82 5 7.4 15.8 63.3
18Б1 177 91 4.3 6.5 15.4 64.9
18Б2 180 91 5.3 8 18.8 53.2
20Б1 200 100 5.6 8.5 22.4 44.6
23Б1 230 110 5.6 9 25.8 38.8
26Б1 258 120 5.8 8.5 28 35.7
26Б2 261 120 6 10 31.2 32.1
30Б1 296 140 5.8 8.5 32.9 30.4
30Б2 299 140 6 10 36.6 27.3
35Б1 346 155 6.2 8.5 38.9 25.7
35Б2 349 155 6.5 10 43.3 23.1
40Б1 392 165 7 9.5 48.1 20.8
40Б2 396 165 7.5 11.5 54.7 18.3
45Б1 443 180 7.8 11 59.8 16.7
45Б2 447 180 8.4 13 67.5 14.8
50Б1 492 200 8.8 12 73 13.7
50Б2 496 200 9.2 14 80.7 12.4
55Б1 543 220 9.5 13.5 89 11.2
55Б2 547 220 10 15.5 97.9 10.2
60Б1 593 230 10.5 15.5 106.2 9.4
60Б2 597 230 11 17.5 115.6 8.7
70Б1 691 260 12 15.5 129.3 7.7
70Б2 697 260 12.5 18.5 144.2 6.9
80Б1 791 280 13.5 17 159.5 6.3
80Б2 798 280 14 20.5 177.9 5.6
90Б1 893 300 15 18.5 194 5.2
90Б2 900 300 15.5 22 213.8 4.7
100Б1 990 320 16 21 230.6 4.3
100Б2 998 320 17 25 258.2 3.9
100Б3 1006 320 18 29 285.7 3.5
100Б4 1013 320 19.5 32.5 314.5 3.2

Балка широкополочная с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20Ш1 193 150 6 9 30.6 32.7
23Ш1 226 155 6.5 10 36.2 27.6
26Ш1 251 180 7 10 42.7 23.4
26Ш2 255 180 7.5 12 49.2 20.3
30Ш1 291 200 8 11 53.6 18.7
30Ш2 295 200 8.5 13 61 16.4
30Ш3 299 200 9 15 68.3 14.6
35Ш1 338 250 9.5 12.5 75.1 13.3
35Ш2 341 250 10 14 82.2 12.2
35Ш3 345 250 10.5 16 91.3 11
40Ш1 388 300 9.5 14 96.1 10.4
40Ш2 392 300 11.5 16 111.1 9
40Ш3 396 300 12.5 18 123.4 8.1
50Ш1 484 300 11 15 114.4 8.7
50Ш2 489 300 14.5 17.5 138.7 7.2
50Ш3 495 300 15.5 20.5 156.4 6.4
50Ш4 501 300 16.5 23.5 174.1 5.7
60Ш1 580 320 12 17 142.1 7
60Ш2 587 320 16 20.5 176.9 5.7
60Ш3 595 320 18 24.5 205.5 4.9
60Ш4 603 320 20 28.5 234.2 4.3
70Ш1 683 320 13.5 19 169.9 5.9
70Ш2 691 320 15 23 197.6 5.1
70Ш3 700 320 18 27.5 235.4 4.2
70Ш4 708 320 20.5 31.5 268.1 3.7
70Ш5 718 320 23 36.5 305.9 3.3

Балка доп.серии с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
24ДБ1 239 115 5.5 9.3 27.8 36
27ДБ1 269 125 6 9.5 31.9 31.3
35ДБ1 349 127 5.8 8.5 33.6 29.8
36ДБ1 360 145 12.3 18 49.1 20.4
40ДБ1 399 139 6.2 9 39.7 25.2
45ДБ1 450 152 11 15 52.6 19
45ДБ2 450 180 7.6 13.3 65 15.4
30ДШ1 300.6 201.9 9.4 16 72.7 13.8
40ДШ1 397.6 302 11.5 18.7 124 8.1
50ДШ1 496.2 303.8 14.2 21 155 6.5

Балка колонной с параллельными гранями полок

Номер балки Размеры Масса 1м, кг Метров в тонне
h b s t
20К1 195 200 6.5 10 41.5 24.1
20К2 198 200 7 11.5 46.9 21.3
23К1 227 240 7 10.5 52.2 19.2
23К2 230 240 8 12 59.5 16.8
26К1 255 260 8 12 65.2 15.3
26К2 258 260 9 13.5 73.2 13.7
26К3 262 260 10 15.5 83.1 12
30К1 296 300 9 13.5 84.8 11.8
30К2 300 300 10 15.5 96.3 10.4
30К3 304 300 11.5 17.5 108.9 9.2
35К1 343 350 10 15 109.7 9.1
35К2 348 350 11 17.5 125.9 7.9
35К3 353 350 13 20 144.5 6.9
40К1 393 400 11 16.5 138 7.2
40К2 400 400 13 20 165.6 6
40К3 409 400 16 24.5 202.3 4.9
40К4 419 400 19 29.5 242.2 4.1
40К5 431 400 23 35.5 291.2 3.4

Виды двутавров

Двутавровую балку можно найти в двух ее вариациях — горячекатаных и сварных. Каждый из этих двух видов предлагает свои преимущества и недостатки.

Рассмотрим каждую группу подробнее.

Горячекатаные двутавры

Когда нужно изготовить двутавр, самый простой способ это осуществить — воспользоваться станами горячей прокатки. При помощи заготовок, подвергая материал сдавливающему действию многочисленных валков, заготовка в итоге удлиняется, а затем приобретает узнаваемый Н-образный профиль.

Теперь рассмотрим преимущества и недостатки использования материала.

Преимущества Недостатки
монолитность, так как балки не имеют соединительных сварных швов на поверхности балки достаточно быстро остаются различные следы
их изготовление – относительно простое ограниченный сортамент, ведущий к оговоренному ранее индивидуальному размеру и единичном производству, что увеличивает время ожидания
более высокие показатели жесткости и прочности, чем у обычных металлоконструкций нет возможности удешевить материал по причине сочетания разных видов сталей.

Сварные двутавры

Технология производства сварных двутавров несколько отличается: из листовой заготовки требуемой толщины нарезаются полосы. Затем из них сваривается Н-образная конструкция необходимой конфигурации.

Сварочные швы должны быть тщательно проверены на предмет прочности и качества. Для этого они проходят ультразвуковой контроль, шлифуются, и изделие покрывается защитным слоем.

Сварным двутаврам отдают предпочтение, когда необходимо:

● получить чистую поверхность изделия;

● изготовить балки с разной шириной/толщиной, не прописанных в ГОСТах;

● использовать различные виды стали для определенных целей (придать особые свойства, уменьшение веса конструкции, а также для снижения стоимости).

Сварные изделия

В некоторых случаях уместней использовать именно сварной двутавр. Такие изделия очень распространены в строительном деле. Их часто используют для создания жилых домов, объектов инфраструктуры, а также промышленных и общественных построек.

Его основное отличие в методе изготовления. Он делается из трех пластин, которые соединяются друг с другом методом сварки. Технология создания такого двутавра следующая:

Стальные листы разрезаются на полоски нужного размера.

Благодаря специальному станку, выполняется разделка кромки, которая улучшит провар изделий друг с другом.

За счет использования спецтехники, заготовки укладываются на конвейер, где они правильно размещаются и фиксируются на месте.

Следующий этап – сварка деталей флюсом. Работа выполняется на специальном станке, который оборудован комплектом сварочных головок

Они перемещаются по порталу.

​Важно! Особенность создания двутавром методом сварки в том, что все происходит на автоматических линиях, а за качество изделий и их размеры отвечает лазерная система. Если она обнаруживает дефектные изделия, то они устраняются, после чего выполняется вторая проверка.

Дальше выполняется правка, торцовка и сверловка изделий на станках, управляемых специальной программой.

Изделия очищаются от ржавчины, остатков масла и грязи.

В зависимости от требований, на них можно наносить краску.

Ниже перечислены преимущества, которыми обладает сварной двутавр:

  • с учетом сферы использования, продукция может быть выполнена с переменной толщиной профиля, а для создания стенки и полок берется два вида стали. Одна из них дешевле, другая дороже и имеет перфорацию, благодаря которой уменьшается удельный вес. Такой подход позволяет сделать продукцию дешевле, при этом не теряя в ее прочности в участках с нагрузкой;
  • двутавры с отверстиями имеют меньший вес, поэтому нагрузка на фундамент будет меньшая. Как результат, меньше средств на его создание;
  • размеры сварных изделий могут быть самыми разными, в зависимости от требований заказчика;
  • благодаря сварным изделиям появляется возможность создавать необычные архитектурные формы.

Сортамент продукции сварного типа практически ничем не отличается от горячекатаного. Здесь все те же марки: «Б» (обычный), «Ш» (широкополочный), «К» (колонный), и с параллельными гранями полок, которые изготавливаются по СТО АСЧМ 20/93 и ГОСТ 26020/83. К тому же фирмы принимают индивидуальные заказы, согласно чертежам от заказчика. А еще сортамент включает в себя двутавры с разными размерами полок.

Каркасный дом из двутавровых балок для Вас!

Очень важно, что применение при строительстве домов двутавров дает возможность повысить прочность конструкции стен в несколько раз по сравнению с обычными строениями каркасного дома. Заказывая каркасный дом из двутавровых балок, Вы получаете надежную и достаточно легкую конструкцию

Само строительство будет недорогим и быстрым.

К неоспоримым достоинствам подобного строения стоит отнести:

  • стены будут ровными, как снаружи, так и изнутри, что позволяет сэкономить на отделке;
  • повышенная прочность остова;
  • тсутствие процессов гниения, кручения или прогиба;
  • долгий срок эксплуатации;
  • недорогая стоимость балок.

Немаловажно, что при строительстве каркасного дома можно легко и незаметно провести все коммуникации в проемах, в том числе и электропроводку. У нас можно заказать каркасный дом из двутавровых балок по выгодной цене, а также приобрести сами балки

InterCity предлагает каркасный дом из двутавровых балок по приемлемым ценам. Мы используем исключительно обработанные и высушенные специальным образом двутавровые балки, которые не подвержены гниению. Они способны служить десятки лет и прекрасно выдерживают большие нагрузки, позволяя обеспечить легкость конструкции.

За считанные дни на современном заводе мы изготовим домокомплект по выбранному Вами проекту, а потом доставим его на участок. После этого мастера примутся за установку домокомплекта, и в самые короткие сроки Вы сможете въехать в дом своей мечты.

Оформить заказ

Удобные таблицы двутавров

В этом блоке статьи расскажем о возможностях наших таблиц двутавров и как с ними взаимодействовать.

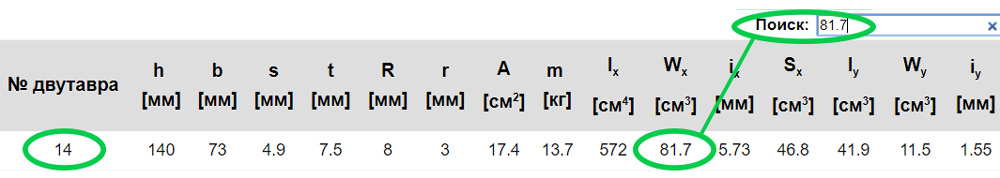

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, Вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

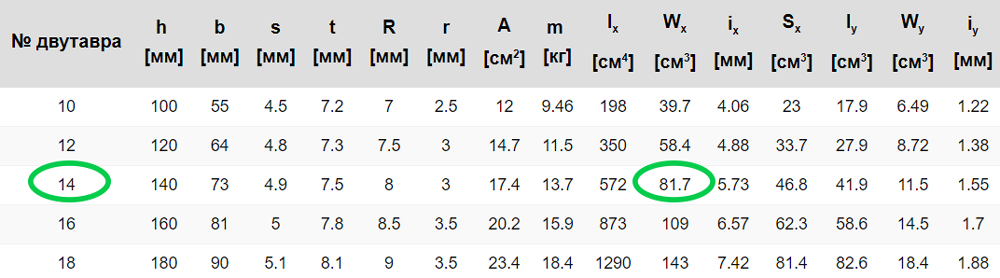

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит. Удобно? Пользуйтесь на здоровье!

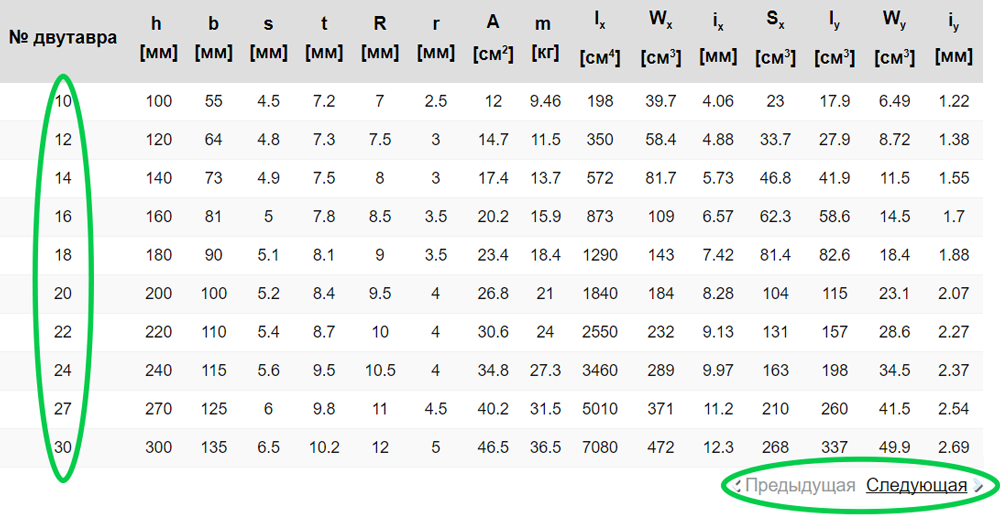

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

Если вы просматриваете эту страничку с мобильного устройства, то скорей всего нормально пользоваться сортаментом, у вас не получится. Данные материалы предназначены исключительно для просмотра на ПК. Так как таблицы достаточно широкие и отображаться полностью на мобильном устройстве не могут.

В последнем обновлении сайта, мы прокачали наши таблицы двутавров. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички, появляется горизонтальная прокрутка.

Вот и все, что хотелось бы рассказать по функционалу наших таблиц. Надеемся, Вам понравиться пользоваться нашим сортаментом! Чуть ниже в статье пойдет информация о двутаврах, их применении и используемых обозначениях. В самом низу статьи, можете найти таблицы двутавров.

Особенности конструкции двутаврового профиля

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Это интересно: Фактурная штукатурка для стен — эффектный декор поверхности

Расчет нагрузки

Постоянные

Собственная масса балки и перекрытия. В упрощенном варианте вес межэтажного перекрытия без цементной стяжки с учетом массы балки принимают равным 350 кг/м2, с цементной стяжкой – 500 кг/м2

Длительные

Полезные

Зависят от назначения здания

Кратковременные

Снеговые, зависят от климатических условий региона

Особые

Взрывные, сейсмические. Для балок, работающих в стандартных эксплуатационных условиях, не учитываются. В онлайн-калькуляторах обычно не учитываются

Выделяют два типа нагрузки:

  1. Нормативные. Их устанавливают по строительным нормам и правилам;
  2. Расчетные равны нормативной величине, умноженной на коэффициент надежности.

Давайте рассмотрим примеры.

При усилии менее 200 кг/м2 коэффициент обычно принимают равным 1,3, при более 200 кг/м2 – 1,2.

Шаг между балками принимают равным 1 м. В некоторых случаях, если это допустимо в конкретных эксплуатационных условиях, в целях экономии материалов я советую увеличивать шаг до 1,1 или 1,2 м.

При расчетах берите во внимание марку стали. Например, для использования в условиях высоких нагрузок и при минусовых температурах востребованы двутавровые балки, изготовленные из низколегированных сталей.. Способы выбора оптимального размера сечения профиля

Способы выбора оптимального размера сечения профиля

Наиболее точным вариантом подбора номера и типа двутаврового профиля будет проведение профессиональных расчетов. Именно этот способ я использую при проектировании ответственных крупногабаритных объектов. Для обеспечения надежности строения рекомендую отдавать предпочтение профилю с большим номером.

Для примерного определения размера профиля можно воспользоваться таблицей соответствия номера двутавровой балки максимально допустимой нагрузке:

Общая нагрузка, кг/ м2

Длина пролета

3м при шаге:

4 м при шаге:

6м при шаге:

1,1м

1,2м

1,1м

1,2м

1,1м

1,2м

300

10

10

10

10

12

12

16

16

16

400

10

10

10

12

12

12

20

20

20

500

10

12

12

12

12

12

20

20

20

Из этой таблицы видно, что для двутавровой балки номер 10 максимальная длина пролета составляет 4 м при шаге 1,2 м, нагрузка – 400 кг/м2, для номера 16 длина пролета может достигать 6 м, нагрузка, которую он может выдержать, – 300 кг/м2, для профиля 20 – 6 м и нагрузка 400 кг/м2.

И так для того, чтобы выбрать оптимальный размер металлического двутавра, тщательно рассчитывайте размеры и нагрузки на перекрытия. Чтобы увеличить срок эксплуатации здания, покупайте качественные строительные материалы.

Компания «УралСибМет»  вот уже более 10 лет поставляет высококачественный металлопрокат, по доступным ценами и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю.

А опытные сотрудники «УралСибМет» помогут сделать расчет и подобрать всех необходимых строительных материалов.

Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Вес балки колонной (СТО АСЧМ 20-93)

Номер профиля Размеры, мм Вес 1 мп, кг Метров в тонне
h b s t
20К1 196 199 6,5 10 41,4 24,2
20К2 200 200 8 12 49,9 20
25К1 246 249 8 12 62,6 16
25К2 250 250 9 14 72,4 13,8
25К3 253 251 10 15,5 80,2 12,5
30К1 298 299 9 14 87 11,5
30К2 300 300 10 15 94 10,6
30К3 300 305 15 15 105,8 9,5
30К4 304 301 11 17 105,8 9,5
35К1 342 348 10 15 109,1 9,2
35К2 350 350 12 19 136,5 7,3
40К1 394 398 11 18 146,6 6,8
40К2 400 400 13 21 171,7 5,8
40К3 406 403 16 24 200,1 5
40К4 414 405 18 28 231,9 4,3
40К5 429 400 23 35,5 290,8 3,4

Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.

Характеристики и вес балки двутавровой № 25

Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Вид профиля Ширина, мм Высота, мм Толщина полки, мм Толщина стенки, мм Вес 1 м длины, кг
25Б2 125 250 9 6 29,6
25К1 249 246 12 8 62,6
25К2 250 250 14 9 72,4

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации

Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики

Двутавр представляет собой металлический профиль с Н-образной формой сечения. Типоразмеры, их пределы отклонений и форма двутавров регулируются государственными стандартами ГОСТ 8239-89 и ГОСТ 26020-83. Там же указаны порядок маркировки и виды используемых материалов.

На фоне остального металлопроката двутавр имеет наибольшую степень удельной прочности и жесткости. Связано это с его формой сечения. Она соответствует наиболее правильному распределению напряжения по площади балки, что позволяет существенно снизить объем используемого материала. Так временное сопротивление на разрыв двутавра и цельного бруска с аналогичными размерами практически одинакова, а масса при этом Н-образного профиля ниже более чем в 10 раз.

Двутавры получают методом прокатывания. На производство они поставляются заготовками от 3 до 12 метров. По требованию заказчика метраж проката может быть значительно увеличен.

5 Двутавровые балки ГОСТ 26020

Данный стандарт содержит сортамент горячекатаных двутавровых балок высотой в диапазоне значений 100–1000 мм с полками, грани которых параллельные, шириной в пределах 55–400 мм. Все профили ГОСТ 26020 по условиям применения, а также соотношению размеров делят на такие типы, как:

  • нормальные двутавровые изделия – Б;
  • широкополочные двутавровые изделия – Ш;
  • колонные – К.

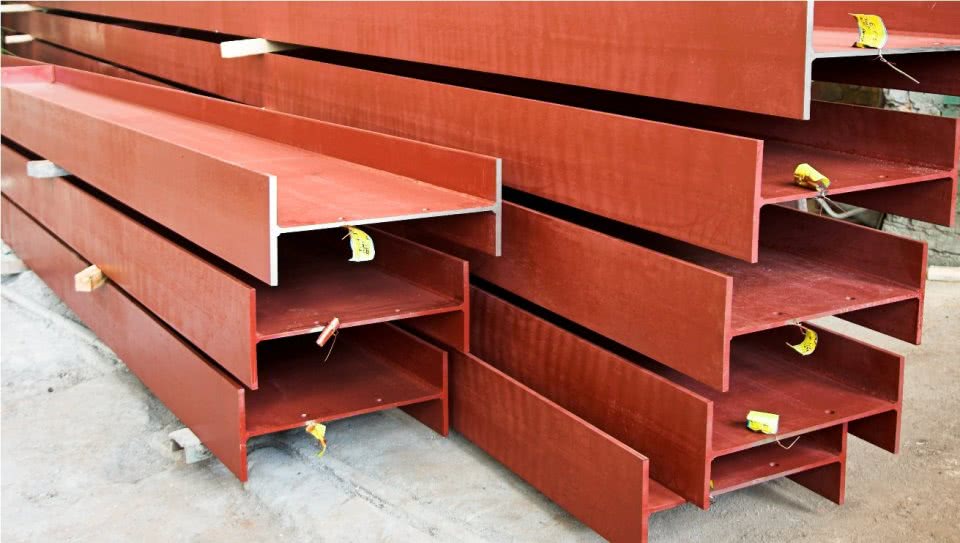

балки для проведения строительства

Этот буквенный индекс указывается в обозначении двутавров, то есть стоит сразу за номером его профиля. Балки делают в соответствии с размещенным на предприятии-изготовителе заказом длиной в пределах 6–24 м. Если договором предусмотрено, то могут поставляться с отрезками, количество которых не должно превосходить 5, 8, 12 или 20 % (зависит от линейной плотности отгружаемого профиля) от общей массы поставляемой партии двутавров. Отрезками в ГОСТ 26020 считаются балки длиной не меньше:

  • 3 м – для типоразмеров с линейной плотностью, не превышающей 20 кг/м;
  • 4 м – типоразмеры с линейной плотностью, превышающей 20 кг/м.

Стандартом допускается производство двутаврового проката ограниченной длины в границах немерной. Сортамент (перечень номеров профилей) изготовляемых по этому стандарту двутавровых балок и их остальные размеры можно найти в Табл. 3, которая в конце статьи. Толщина полок t для двутавров стандарта 26020 указывается и замеряется в том месте на фланце, которое расположено ровно на 1/4 ширины полки от ее кромки и вычисляется по следующей формуле: b/4.

ГОСТ 26020 регламентирует следующие предельно допустимые отклонения на размеры двутавров. Для высоты профиля h (все значения в мм):

Допуски при высоте балки h

До 120 включительно

Свыше 120 меньше 380

От 380 меньше 580

От 580 и больше

±2

±3

±4

±5

Для ширины полки в зависимости от величины номинальной высоты профиля h, мм:

  • ±2 – для балок высотой меньше 120 включительно;
  • ±3 – для балок высотой больше 120.

Для толщины стенки, мм:

Допуски при толщине стенки

До 4,4 включительно

Свыше 4,4 до 6,5 вкл.

Св. 6,5 меньше 16

От 16 меньше 23

От 23 и больше

±0,5

±0,7

±1

±1,5

±2

Для толщины полки, мм:

Допуски при толщине полки профиля

До 6,3 включительно

Свыше 6,3 меньше 16

От 16 меньше 25

От 25 и больше

±1

±1,5

±2

±2,5

По длине предельно допустимые отклонения стандартом 26020 нормируются только для двутавровой продукции мерной и кратной ей длины, и они следующие, мм:

Самостоятельное изготовление

При умении пользоваться сварочным аппаратом возможно изготовление двутавров из стали. Главное, чтобы все швы свариваемых поверхностей были выполнены качественно, тогда балка будет надежной и прослужит не одно десятилетие.

Процесс изготовления балки из стали выглядит следующим образом:

  • Расчет необходимой толщины стенки и полок исходя из требуемых прочностных характеристик. Это можно сделать, используя данные для заводских балок. Но следует сделать скидку на качество стали и сварочного шва.
  • Раскрой стальных листов по заданным размерам.
  • Сварка самой балки. Этот процесс является наиболее ответственным. Ведь от качества шва зависит прочность, а от точности соблюдения прямого угла ровность поверхностей полок.
  • Приваривание к готовому двутавру арматуры или стальных пластин в качестве ребер жесткости.
  • Обработка швов от окалины и обработка метала грунтовкой и краской.

Если же нет навыка сварки или не требуется столь большая прочность, то можно сделать и деревянные двутавры. К тому же, их изготовление гораздо проще и не требует особых навыков.

Для этого вам понадобятся:

  • Деревянные бруски – они будут выполнять роль полок;
  • ОСП плита или фанера (10-20мм) – они пойдут на стенку. Лучше брать влагостойкие материалы – это позволит избежать проблем в будущем. Если же требуется стенка большей толщины, то можно листы склеить между собой и дополнительно укрепить саморезами. Главное не крутить много саморезов в одно место – это ослабит конструкцию.

Процесс изготовления такой балки проходит в несколько этапов:

  • подбор материалов;
  • распил (главное соблюсти правильную геометрию);
  • сборка с помощь специального клея и крепежных элементов;
  • обработка специальными пропитками или покраска.

Межэтажные перекрытия из деревянных двутавровых балок

О двутаврах

Что такое двутавр? Это профильное изделие, которое изготавливают разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является в том, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и пр. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавра стального. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

  • балок перекрытий;
  • в конструкциях железнодорожных вагонов;
  • автомобилей, в частности грузовиков;
  • специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют торговых и промышленных корпусов. Кстати, использование таких профилей существенно снижают сроки строительных работ.

Во всех наших сортаментах используется следующие обозначения:

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Классификация и сфера применения


Двутавр с высокой точностью прокаткиПо точности прокатки двутавр подразделяется на обычный (обозначается литерой Б) и с высоким значением параметра (буква А).

По целевому назначению и особенностям строения профили бывают нескольких типов:

Нормальные двутавры – высота превосходит ширину полок. Их можно использовать во всех основных сферах применения данного профиля.

Колонные двутавры, применяющиеся в роли вертикальных опорных элементов при возведении многоэтажных сооружений. Полки у них параллельны друг другу и имеют повышенную толщину.

Широкополочные двутавры предназначены для конструкций, работающих в первую очередь на изгиб: мостовых сооружений, лестничных пролетов, перекрытий. Переменное сечение повышает несущие качества металлоконструкции на всем протяжении. Использование таких изделий также помогают сэкономить (расходы при производстве ниже)

Приобретая продукцию, важно учитывать толщину полки.
Профили для подвесных путей, к которым предъявляются специальные требования. Наклон внутренних граней у них не должен превышать 12%

Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Профиль у них может иметь высоту 0,25-0,45 м.

Свайные профили, обладающие повышенной несущей способностью. Используют их для компонентов сооружений, работающих на сжатие (иногда в комбинации с изгибом) и растяжение.

Двутавровые конструкции широко применяются в разных сферах строительства:

  • возведение и реконструкция зданий
  • опорные элементы мостовых конструкций и эстакад;
  • подкрановые балки в промышленных и складских помещениях;
  • при обустройстве проходов шахт как усиливающий компонент;
  • при создании кровель;
  • пролетные балки в зданиях любого назначения;
  • для ограничения котлована при фундаментных работах;
  • для крепления перекрытий.
