Размеры и вес двутавровых балок

Двутавры с уклоном внутренних граней полок ГОСТ 8239-89 (взамен ГОСТ 8239-72), сортамент

ГОСТ 8239-89 распространяется на горячекатаные двутавры, внутренние грани полок которых располагаются под углом к стенке балки. Они  выпускаются в соответствии с размерным рядом:

• высота 100-600 мм;
• ширина полок 55-190 мм
• угол наклона граней полок 6-12%

Цифра в сортаменте двутавра по ГОСТ 8239-89 показывает точную высоту балки в см, буквы обозначают точность проката:

• Б — повышенная точность;
• В — обычная точность.

Благодаря специфической форме сечения, двутавр с уклоном полок работает в основном на изгиб, что позволяет ему выдерживать большие нагрузки. Применяется в несущих конструкциях промышленных сооружений, мостов, в гражданском строительстве и т. п.

Технические характеристики двутавровых балок и особенности сортамента по ГОСТ 27772-88

Стандартное наименование двутавров формируется из названия проката «двутавр», далее над чертой: номер, соответствующий высоте балки, специальная буквенная аббревиатура (если она устанавливается ГОСТом) и ГОСТ, в соответствии с которым изготовлена балка. Под чертой указывается сорт стали и ГОСТ, устанавливающий сортамент стали для проката.

Например:

(14Б2ГОСТ 26020-83)_{(С275 ГОСТ27772-88)}(14ГОСТ 8239-89)_{(С245 ГОСТ27772-88)}(18МГОСТ 19425-74)_{(09Г2С ГОСТ27772-88)}

Двутавр выпускается длиной 4-13 м и бывает:

• кратной мерной длины и кратной мерной длины с остатком до 5% от массы поставленной партии;
• мерной длины и мерной длины с остатком до 5% от массы поставленной партии;
• немерной длины.

По требованию покупателя двутавровые балки могут быть изготовлены в пределах мерной длины, а также размером более 13 м.

Также вы можете:

• скачать ГОСТ 8239-89 «Двутавры стальные горячекатаные (сортамент)»;
• скачать ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок»;
• скачать СТО АСЧМ 7-93 «Двутавры горячекатаные с параллельными гранями полок»;
• .

Двутавровые балки с параллельными полками ГОСТ 26020-83, СТО АСЧМ 20-93, область применения и сортамент

Стальные горячекатаные двутавровые балки с параллельными гранями полок производятся в соответствии с Государственным Стандартом 26020-83. Кроме того, сортамент, размерный ряд, система обозначений и прочие характеристики двутавров с параллельными полками также соответствуют большинству параметров СТО АСЧМ 20-93 — Собственных Технических Условий Нижнетагильского металлургического комбината, одного из основных поставщиков на рынке металлопроката РФ.

ГОСТ 26020-83 распространяется на двутавры следующего размерного ряда:

• высота 100-1000 мм;
• ширина полок 55-400 мм

Двутавры с параллельными полками разделяются на  (для их обозначения используется буква «Б»), (обозначаются буквой «Ш») и  (обозначаются буквой «К»). Первая цифра сортамента приблизительно или точно равна высоте балки в см, цифра после буквы обозначает профилеразмер данной серии.

Например: 14Б2 — это нормальный двутавр высотой 140 мм, 14Б1 — нормальный двутавр с высотой, точное значение которой равно 137,4 мм. Размерные характеристики и вес балок одной серии разных профилеразмеров имеют незначительные отличия.

Нормальные двутавры применяются для монтажа опор различных конструкций, как элементы ветвей решетчатых колонн; двутавр Б наиболее востребован в гражданском и промышленном строительстве.

Двутавры широкополочные используются, как правило, в качестве горизонтальных несущих конструкций, работающих на изгиб. В отличие от двутавра Б, для этого вида балок не требуется дополнительных элементов крепления.

У колонных двутавров высота балки приблизительно равна ширине полки, т. е. сечение имеет форму почти правильного квадрата. Подобная форма сечения особенно устойчива к сжатию, вследствие чего балки К применяются как опоры в многоэтажном строительстве или как элементы перекрытия в металлоконструкциях различного назначения.

Сортамент по ГОСТ

Действующие ГОСТы на двутавр предусматривают определенную маркировку. В стандартах прописывается масса изделия в зависимости от его линейных габаритов.

ГОСТ Р57837-2017 регламентирует размеры двутавра следующих видов:

• балочного,
• колонного,
• свайного,
• широкополочного.

Первые две разновидности представлены в двух формах – обычной и дополнительной. Согласно этому стандарту, балочные двутавры могут иметь высоту от 10 до 71 см и ширину полки от 5,5 до 26,2 см. Толщина вертикальной части – от 4 до 17 мм, полки – от 5,1 до 25 мм. Вес двутавра этой марки варьируется от 8,1 до 194,8 кг на погонный метр. Масса изделия, а также максимальная разрешенная нагрузка на него зависят от габаритов. Самое компактное среди балочных изделий имеет маркировку 10Б1 и высоту 10 см. Его масса равна 10 кг, а максимальная нагрузка на сечение – 16,512 тонн.

Высота колонных двутавров – от 14,7 до 66,8 см, ширина полки – от 14,9 до 43,5 см, ее толщина – 15-43,5 мм. Минимальный вес метра такого изделия – 26,8 кг (это двутавр 15К1 с нагрузкой на сечение 54,762 тонн).

Изучив включенную в Госстандарт таблицу веса двутавра разных марок, можно подобрать вариант, подходящий под конкретную задачу.

ГОСТ 26020-83 рассматривает те же типы изделий за исключением свайного. Дополнительные варианты предусмотрены для балочного и широкополочного профиля. При рассмотрении числовых значений обнаруживаются некоторые отличия от предыдущего стандарта: к примеру, данный ГОСТ включает в себя крупногабаритные балочные изделия, габариты которых выходят за рамки ГОСТа 2017 года (высота до 101,3 см, масса метра до 314,5 кг).

Степень жесткости двутавра определяется формой и габаритами сечения. Влияют на нее такие характеристики:

• ширина полки;
• высота профиля;
• радиус закругления полочной кромки;
• толщина средней вертикальной части и полки;
• моменты сопротивления и инерции.

Предпочтительные параметры двутавра зависят от особенностей конкретного строения. Учитываются следующие характеристики:

• дистанция между концами опор;
• вид нагрузки и ее значение;
• материал, из которого сделаны балочные элементы;
• распределение усилия (сфокусировано в одной точке, равномерно распределено по поверхности и т.д.).

Размеры и масса балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

Двутавровая балка горячекатаная, из углеродистой стали – популярный сортовой прокат для строительной сферы. Н-образная конструкция (стенка и две полки в сечении) обеспечивает высокую жёсткость и прочность. Стандартные длины – от 4 до 12 м.

Форма балки-двутавра:

• Профиль с внутренними гранями полок, имеющими максимальный уклон 12%, выпускается по ГОСТ 19425, 8239-89. Прокатка повышенной точностью обозначается литерой «Б», обычная – «В». Балки по стандарту 19425-74 для монорельсовых путей имеют обозначение «М», для шахтных стволов с углом наклона до 16% – «С».
• С параллельными гранями полок – по ГОСТ 26020-83 и СТО АСЧМ 20-93. Литера «Б» указывает на нормальный двутавр, «Ш» – широкополочный, «К» – для колонн (с ещё более широкими полками и утолщённой стенкой).

При маркировке первая цифра – номер – указывает на высоту профиля в см, следующая литера информирует о ширине полки.

Применение:

Отличная функциональность – то, что делает двутавровые балки универсальными. Большое разнообразие размеров, форм и ширин полок, марок стали позволяет рассчитать и выбрать нужный профиль для любых несущих конструкций в строительстве, производстве.

Основные сферы использования.

Металлический двутавр незаменим во всех других случаях, когда необходимо снизить вес и/или нагрузку на основание.

При выборе необходимо учитывать степень нагрузки, условия работы.

• Лёгкий двутавр 10 используется в строительных системах, подъёмных механизмах со средним уровнем нагрузки, в авто, вагоно — и судостроении.
• Профиль 12,14 – отдельное конструкционное звено для повышенных нагрузок.
• Балка 16, 18 обеспечивает хорошую жёсткость несущих стен, различных опор.
• При строительстве мостов, эстакад, зданий повышенной этажности используется профиль 20.
• Номер 30 выдерживает все допустимые нагрузки при армировании шахт, возведении зданий в сейсмически опасных районах.

Смелые инженерные решения, новые технологии высотного строительства требуют более широкой линейки несущих балок: в недавно введённый ГОСТ Р 57837-2017 внесено значительное количество новых размеров двутавра.

Таблицы двутавров колонных по ГОСТ 26020-83

Условные обозначения:

• h — высота профиля
• B — ширина полки
• S — толщина стенки
• t — толщина полки

Виды двутавров и характеристики

В строительстве конструкций обойтись без двутавра нельзя. Ввиду этого профили делаются не только из стали, но и из следующих материалов:

• дерево;
• алюминий;
• железобетон;
• стеклопластик.

Для частного домостроения используются стальные двутавры, деревянные и сварные. Свои технические характеристики материал получил благодаря особому сечению. Все основные положения о двутаврах указаны в ГОСТ 8239-89. Согласно положению, поперечное сечение профиля должно выглядеть таким образом:

Где: h является высотой, b – шириной полки, S – толщиной стенки, t – средней толщиной полки, R – радиусом внутреннего закругления, r – радиусом закругления полки.

Горизонтальная поверхность, которых у него две, называется полкой. Она служит опорной площадкой и является несущей. Нагрузка распределяется по поверхности и не дает двутавру опрокинуться или перекоситься

Получается что перекрытия, сделанные из этих балок, получаются высокопрочными, что важно для дальнейших монтажных работ.

Обратите внимание! Прочность двутавров, расположенных рядом, суммируется. А прочность двутавров, которые укладываются друг на друга, умножается на 4.

Основные параметры изделий:

• площадь сечения и размеры;
• Справочные значения для осей;
• масса 1 м балки.

Чтобы правильно выбрать двутавровые балки из металла, важно проверить соответствие продукции нормативам, прописанных в ГОСТ.

Классификация и сфера применения

Двутавр с высокой точностью прокатки

По точности прокатки двутавр подразделяется на обычный (обозначается литерой Б) и с высоким значением параметра (буква А).

По целевому назначению и особенностям строения профили бывают нескольких типов:

Нормальные двутавры – высота превосходит ширину полок. Их можно использовать во всех основных сферах применения данного профиля.

Колонные двутавры, применяющиеся в роли вертикальных опорных элементов при возведении многоэтажных сооружений. Полки у них параллельны друг другу и имеют повышенную толщину.

Широкополочные двутавры предназначены для конструкций, работающих в первую очередь на изгиб: мостовых сооружений, лестничных пролетов, перекрытий. Переменное сечение повышает несущие качества металлоконструкции на всем протяжении. Использование таких изделий также помогают сэкономить (расходы при производстве ниже)

Приобретая продукцию, важно учитывать толщину полки.
Профили для подвесных путей, к которым предъявляются специальные требования. Наклон внутренних граней у них не должен превышать 12%

Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Профиль у них может иметь высоту 0,25-0,45 м.

Свайные профили, обладающие повышенной несущей способностью. Используют их для компонентов сооружений, работающих на сжатие (иногда в комбинации с изгибом) и растяжение.

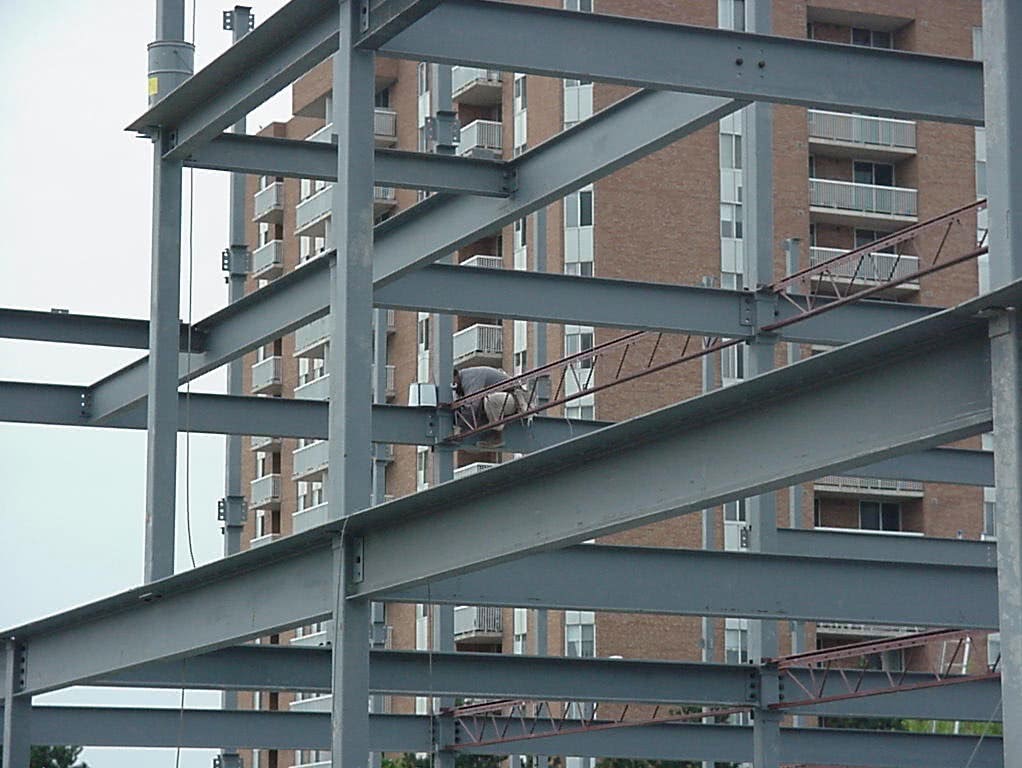

Двутавровые конструкции широко применяются в разных сферах строительства:

• возведение и реконструкция зданий
• опорные элементы мостовых конструкций и эстакад;
• подкрановые балки в промышленных и складских помещениях;
• при обустройстве проходов шахт как усиливающий компонент;

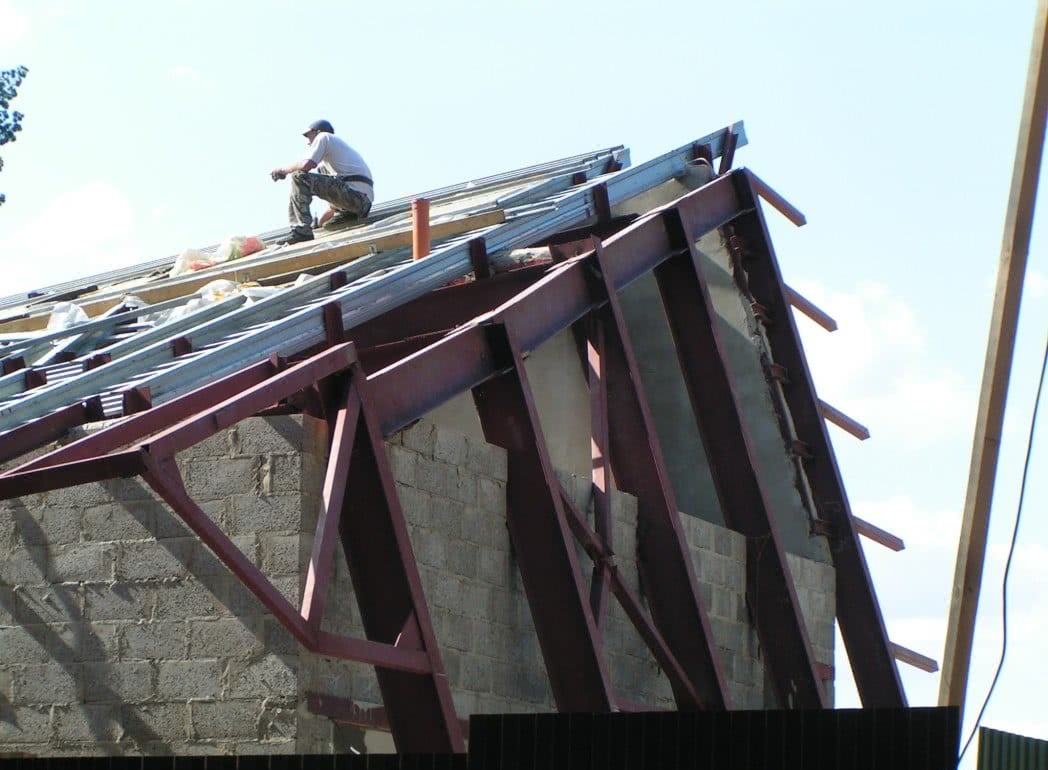

• при создании кровель;
• пролетные балки в зданиях любого назначения;
• для ограничения котлована при фундаментных работах;

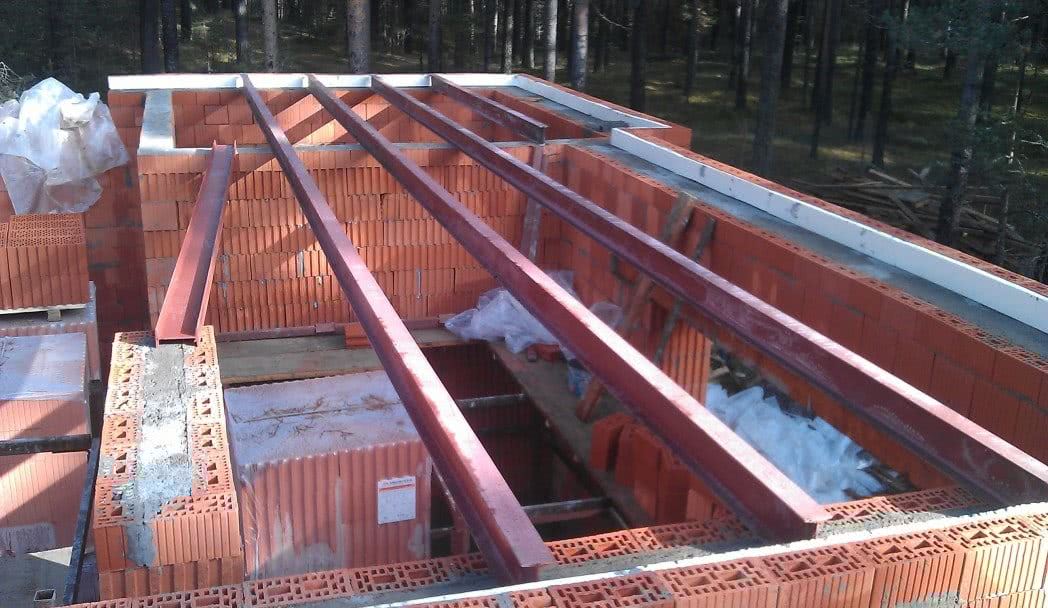

• для крепления перекрытий.

Расчет двутавровых балок

Одна из важных характеристик, которую нужно учитывать – тип фиксации балки в сочетании с распределением на него нагрузки. Наиболее распространены следующие типы:

• шарнирно-опертые конструкции – нагрузка при этом может распределяться равномерно, или быть сосредоточенной в одной или двух областях;
• вариант с жесткой заделкой одного из концов и равномерным распределением нагрузки;
• вариант с одним пролетом, односторонней консолью, добавочной опорой и равномерным распределением силы;
• жестко заделанная консоль с сфокусированной в одной точке нагрузкой.

Необходимо также вычислить суммарную нагрузку, действующую на здание. В нее входят составляющие нескольких типов. Постоянную нагрузку (в случае с обычной межэтажной балкой в жилом доме) создают масса самого элемента, перекрытия и цементной стяжки, переменную – к примеру, снег и предметы мебели. Посчитав общую сумму, ее умножают на коэффициент надежности (он зависит от типа двутавра и чаще всего равен 1,2 ил 1,3). Получившееся значение и нужно использовать в дальнейшем.

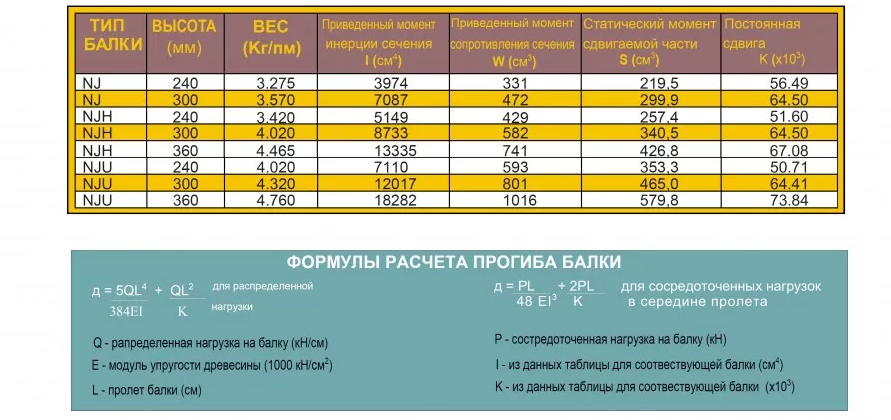

Для подбора размера профиля можно использовать таблицу, в которой приводятся рекомендуемые номера балок в зависимости от суммарной нагрузки, длины пролета и шага. К примеру, при давлении 300 кг/м² и трехметровом пролете с шагом в 1 м можно взять профиль №10. Для больших значений нагрузки и длины номер двутавра также будет больше.

Еще один способ – подобрать момент сопротивления по табличному значению, основываясь на суммарной массе, помноженной на коэффициент надежности. По его значению можно определить и рекомендуемый номер профиля по сортаменту. Для надежности лучше взять двутавр на 2 номера больше получившегося.

https://youtube.com/watch?v=uxnNg1vN0SY

Маркирование и габариты балок

Согласно ГОСТ двутавр широкополочный 8239-89, размер изделия определяется высотой его стенки. Как это понять? Например, если взять профиль номер 14, то его высота (расстояние между полкой) будет составлять 140 мм, значит, балка под номером 55 будет иметь высоту 550 мм. Но это далеко не все параметры, которые прописаны в ГОСТ и характеризуют материал. Каждый номер балки имеет свои размеры, площадь сечения, массу и величины для осей. Балки можно отличить по таким параметрам:

• расположение полок. Изделия бывают параллельными или имеют уклон внутренних граней;
• принцип изготовления. Балки делаются сварными из листов стали, и горячекатаными. Горячекатаные представляют собой монолитную конструкцию из металла;
• точность производства. Маркой «Б» обозначаются двутавры, выполнены с повышенной точностью, а марка «В» указывает на обычную точность.

Для начала рассмотрим параметры горячекатаного двутавра, его размеры и сечение указаны в таблице согласно ГОСТ 8239-72:

Дополнения:

1. Вес 1 м балки и площадь ее поперечного сечения вычислялись по номинальным размерам, при плотности стали в 7850 кг/м3.
2. Значения в таблице, предоставленной выше, определяются так: «І» обозначает момент инерции, «W» говорит о моменте сопротивления, «S» о статическом моменте полусечения. Что касается значения «і», то оно говорит о радиусе инерции.

В ГОСТ также указываются предельные отклонения массы и габаритов. Их можно увидеть на данном фото:

Обозначения расшифровываются так:

• b₁ – ширина части, которая укорочена;
• b₂ – ширина части, которая удлинена;
• ∆ – уровень перекоса;
• f – уровень прогиба у стенки двутавра.

Нормальными принято считать металлические двутавры, которые имеют уклон граней внутри от 6 до 12%. По своему назначению их можно разделить на два вида: обычные и специальные. Сортамент двутавров указан в ГОСТ 19425-74. Он подходит в качестве балок подвесных путей, а также может быть использован для армирования шахтного ствола. В первом случае это серия «М», во втором серия «С».

1. Балочные, высота которых достигает 1 м, а ширина полок составляет 32 см. Обозначаются буквой «Б».
2. Широкополочные изделия, высотой до 1 м, а шириной полок до 30 см. Обозначаются буквой «Ш».
3. Колонные профили, ширина полки которой близка к его высоте. Обозначаются буквой «К».

Обратите внимание! Стандартный металлопрофиль имеет длину 4–12 м. В наличии есть изделия длиной 13 м

Но размер может быть обговорен согласно требованиям заказчика.

Если говорить о размерах и параметрах широкополочных двутавров, то можно обратить внимание на это фото. Двутавр широкополочный ГОСТ 26020-83 таблица.

Плюсы и минусы двутавровой балки

Вы удивитесь, но на территории России и других странах СНГ есть больше 20 металлургических заводов, производящих продукцию. При этом некоторые настолько большие, что выпускают миллионы прокатной продукции в год.

Большинство из продукции – именно балки Н-сечения. Это непросто, ведь профиль всегда используется в строительстве. Он имеет следующие преимущества:

1. Идеальное сечение. Форма подобного балочного элемента самая рациональная, что касается расхода материала и его характеристик.
2. Прекрасные показатели износоустойчивости, а также прочность конструкций, которые сделаны с использованием балок.
3. Можно не переживать о качестве готовой продукции, так как существуют параметры ГОСТ о двутаврах, а также технические условия создания.
4. Применения в строительстве больших многоэтажных конструкциях. И если постройка требует высокой прочности, то ее способны обеспечить монолитные горячекатаные балки, в которых нет сварных швов.
5. Разнообразие характеристик и особенностей сварных двутавров. С ними можно облегчить балочную конструкцию, снизив нагрузку на фундамент и себестоимость возведения постройки.

Как видно, плюсов у изделий немало. Но, минусы тоже присутствуют. Их нужно знать и учитывать при строительстве:

• Н-образные профили имеют недостаточную устойчивость к скручиванию. Она в 400 раз меньше, чем у изделий с круглым сечением;
• так как горячекатаные двутавры большого типоразмера отсутствуют, то их приходится заменять балкой, сделанной методом сварки. А подобные изделия имеют другие характеристики;
• неоправданно большая металлоемкость и много отходов, если использовать изделия длинной и толщиной, которые прописаны в ГОСТ, а не указаны заказчиком для определенной цели.

Обратите внимание! Купить прокатную балку вы можете у посредников или же сразу у производителя продукции. А вот двутавры, сделанные методом сварки нужно заказать заранее.

Размеры и вес балки СТО 20-93

Расчет двутавровых балок

Одна из важных характеристик, которую нужно учитывать – тип фиксации балки в сочетании с распределением на него нагрузки. Наиболее распространены следующие типы:

• шарнирно-опертые конструкции – нагрузка при этом может распределяться равномерно, или быть сосредоточенной в одной или двух областях;
• вариант с жесткой заделкой одного из концов и равномерным распределением нагрузки;
• вариант с одним пролетом, односторонней консолью, добавочной опорой и равномерным распределением силы;
• жестко заделанная консоль с сфокусированной в одной точке нагрузкой.

Необходимо также вычислить суммарную нагрузку, действующую на здание. В нее входят составляющие нескольких типов. Постоянную нагрузку (в случае с обычной межэтажной балкой в жилом доме) создают масса самого элемента, перекрытия и цементной стяжки, переменную – к примеру, снег и предметы мебели. Посчитав общую сумму, ее умножают на коэффициент надежности (он зависит от типа двутавра и чаще всего равен 1,2 ил 1,3). Получившееся значение и нужно использовать в дальнейшем.

Для подбора размера профиля можно использовать таблицу, в которой приводятся рекомендуемые номера балок в зависимости от суммарной нагрузки, длины пролета и шага. К примеру, при давлении 300 кг/м² и трехметровом пролете с шагом в 1 м можно взять профиль №10. Для больших значений нагрузки и длины номер двутавра также будет больше.

Еще один способ – подобрать момент сопротивления по табличному значению, основываясь на суммарной массе, помноженной на коэффициент надежности. По его значению можно определить и рекомендуемый номер профиля по сортаменту. Для надежности лучше взять двутавр на 2 номера больше получившегося.

Характеристики

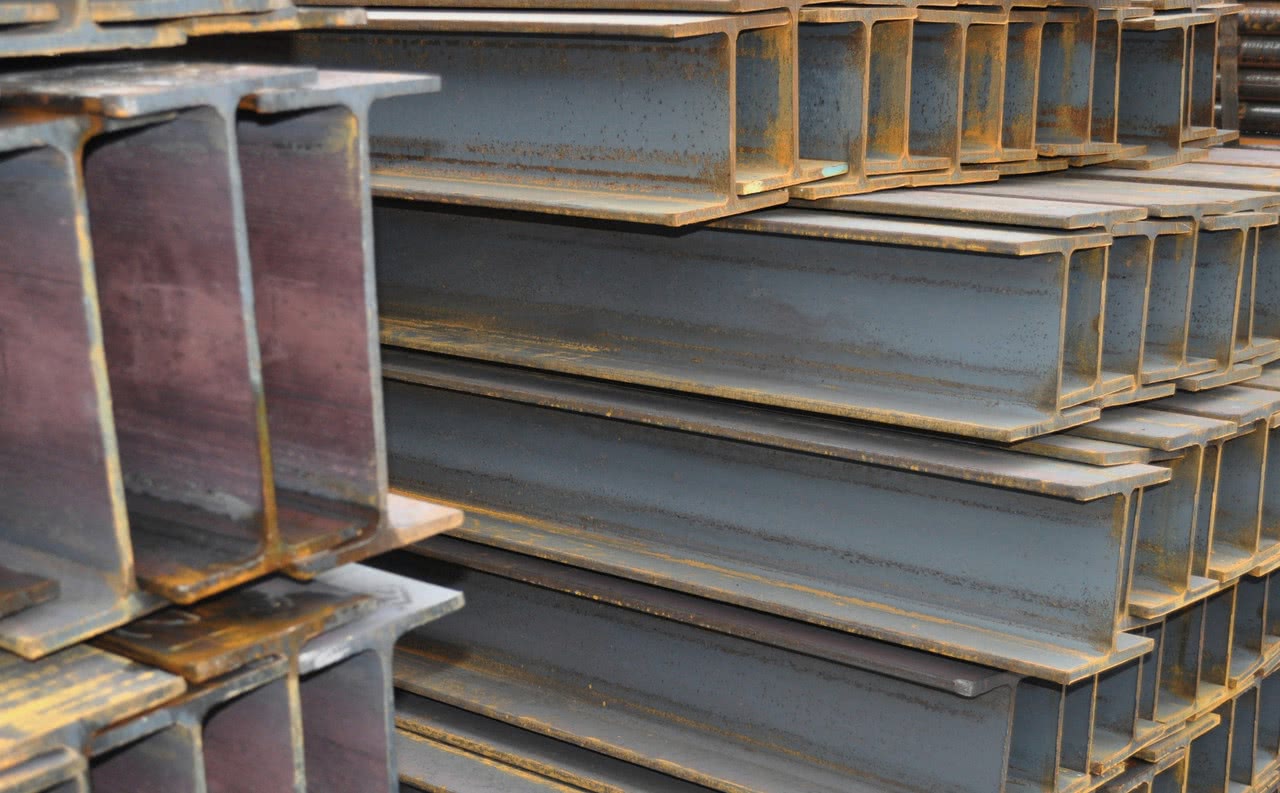

Двутавр представляет собой металлический профиль с Н-образной формой сечения. Типоразмеры, их пределы отклонений и форма двутавров регулируются государственными стандартами ГОСТ 8239-89 и ГОСТ 26020-83. Там же указаны порядок маркировки и виды используемых материалов.

На фоне остального металлопроката двутавр имеет наибольшую степень удельной прочности и жесткости. Связано это с его формой сечения. Она соответствует наиболее правильному распределению напряжения по площади балки, что позволяет существенно снизить объем используемого материала. Так временное сопротивление на разрыв двутавра и цельного бруска с аналогичными размерами практически одинакова, а масса при этом Н-образного профиля ниже более чем в 10 раз.

Двутавры получают методом прокатывания. На производство они поставляются заготовками от 3 до 12 метров. По требованию заказчика метраж проката может быть значительно увеличен.

Характеристики

Двутавр представляет собой металлический профиль с Н-образной формой сечения. Типоразмеры, их пределы отклонений и форма двутавров регулируются государственными стандартами ГОСТ 8239-89 и ГОСТ 26020-83. Там же указаны порядок маркировки и виды используемых материалов.

На фоне остального металлопроката двутавр имеет наибольшую степень удельной прочности и жесткости. Связано это с его формой сечения. Она соответствует наиболее правильному распределению напряжения по площади балки, что позволяет существенно снизить объем используемого материала. Так временное сопротивление на разрыв двутавра и цельного бруска с аналогичными размерами практически одинакова, а масса при этом Н-образного профиля ниже более чем в 10 раз.

Двутавры получают методом прокатывания. На производство они поставляются заготовками от 3 до 12 метров. По требованию заказчика метраж проката может быть значительно увеличен.

Некоторые особенности технологии производства сварных двутавров

1. Сварные профили изготавливаются из правленой листовой стали после тщательного устранения поверхностных дефектов. Марки, качественные категории, прочностные данные оговариваются в заказе.
2. Тавровые и стыковые швы исполняются механической или полуавтоматической сваркой с применением защитного газа. При этом сварные швы должны плавно переходить в основной металл.
3. Допускается стыковка элементов конструкции балки. Стык выполняется без применения накладок с проваром с обеих сторон. Стыковочные швы элементов полок должны находиться не ближе 10 мм от аналогичного шва стойки профиля.
4. Все сварные швы должны быть непрерывными.
5. Основные технологические операции при изготовлении сварных балок:

• сварка продольного шва полка-стойка на машине непрерывной сварки;
• правка – устранение «грибовидности» полки, образовавшей после провара шва;
• переворот профиля на 180о по вертикали;
• сварка второго шва;
• правка второго сварного соединения.

1. Сварные швы подвергаются контролю неразрушающими методами в соответствии с действующими стандартами. Обнаруженные дефекты устраняются, и профиль проверяется повторно.
2. На поверхности изделий не допускаются поверхностные дефекты в виде трещин, закатов, плен, рванин. При обнаружении таких дефектов они подвергаются ремонту механическим способом. При этом предельно допустимые отклонения по размерам изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.

Маркировка двутавровой балки, согласно ГОСТам

Изделия Н-образного профиля маркируют следующим образом:

• две начальные цифры означают высоту профиля в сантиметрах;
• буквенный индекс указывает вид профиля в соответствии с шириной полки – «Б», «Ш», «К».

Маркировка сварного двутавра обычно содержит:

• шифр производителя;
• размеры поперечного сечения в мм: высота х толщина стенки, ширина х толщина полки;
• катет в мм и конструкция поясных швов обозначаются буквами – «О» (односторонний шов), «Д» (двусторонний), «П» (с полным проваром стенки);
• в скобках указывается тип прокатного двутавра, на замену которому изготовлен сварной аналог, этот параметр является необязательным в маркировке;
• шифр нормативного документа, которому отвечает сварной профиль.

Пример обозначения – ДЗТ 174х8 200х12 6О (20К2) ДСТУ БВ.2.6.-75:2008, где:

• шифр предприятия – ДЗТ;
• стенка сечением – 174х8 мм;
• полка сечением – 200х12 мм;
• поясной шов односторонний с катетом 6 мм;
• изделие по размерам аналогично прокатному двутавру 20К2;
• нормативный документ – ДСТУ БВ.2.6.-75:2008.

GD Star Ratinga WordPress rating system Стальной двутавр: виды, характеристики, области применения , 4.8 out of 5 based on 4 ratings

Двутавровые балки

, которые широко используются в строительстве при создании перекрытий, это вид металлопроката, материалом для которого служит простая углеродистая, либо низколегированная, то есть с добавлением легирующих элементов, сталь. По фигуре сечения такая балка напоминает букву «Н», что придает этой форме сортового фасонного проката дополнительную жесткость и устойчивость, а также прочность всей возводимой конструкции (двутавры в разы жестче и прочнее квадратного профиля и уголков). Стандартный двутавровый профиль изготавливается в форме наклонного или горизонтального бруса. Самый распространенный пример металлической двутавровой балки — это железнодорожная рельса.

Таблицы двутавров колонных по ГОСТ Р 57837-2017

Условные обозначения

• h — высота профиля
• B — ширина полки
• S — толщина стенки
• t — толщина полки

Классификация и сфера применения

Двутавр с высокой точностью прокаткиПо точности прокатки двутавр подразделяется на обычный (обозначается литерой Б) и с высоким значением параметра (буква А).

По целевому назначению и особенностям строения профили бывают нескольких типов:

Нормальные двутавры – высота превосходит ширину полок. Их можно использовать во всех основных сферах применения данного профиля.

Колонные двутавры, применяющиеся в роли вертикальных опорных элементов при возведении многоэтажных сооружений. Полки у них параллельны друг другу и имеют повышенную толщину.

Широкополочные двутавры предназначены для конструкций, работающих в первую очередь на изгиб: мостовых сооружений, лестничных пролетов, перекрытий. Переменное сечение повышает несущие качества металлоконструкции на всем протяжении. Использование таких изделий также помогают сэкономить (расходы при производстве ниже)

Приобретая продукцию, важно учитывать толщину полки.
Профили для подвесных путей, к которым предъявляются специальные требования. Наклон внутренних граней у них не должен превышать 12%

Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Профиль у них может иметь высоту 0,25-0,45 м.

Свайные профили, обладающие повышенной несущей способностью. Используют их для компонентов сооружений, работающих на сжатие (иногда в комбинации с изгибом) и растяжение.

Двутавровые конструкции широко применяются в разных сферах строительства:

• возведение и реконструкция зданий
• опорные элементы мостовых конструкций и эстакад;
• подкрановые балки в промышленных и складских помещениях;
• при обустройстве проходов шахт как усиливающий компонент;
• при создании кровель;
• пролетные балки в зданиях любого назначения;
• для ограничения котлована при фундаментных работах;
• для крепления перекрытий.

Похожие записи:

Вода из скважины имеет запах сероводорода Расчёт блоков Кладка Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Влагостойкие гипсоволоконные листы
