Металлопрокат: характеристики, сортамент металлопроката

Популярные виды металлопроката

Балки. Фасонный прокат с наклонными или горизонтальными брусьями часто используется в строительстве. Сырьё для его изготовления — низколегированная или углеродистая сталь.

Швеллеры. Представляют собой профили с П-образным сечением. Применяются в разных сферах промышленности, при строительстве мостов, для возведения опорных и несущих конструкций.

Арматура. Сортовой тип проката с гладкой либо ребристой поверхностью. Он предназначен для монтажа армирования конструкций из бетона. Производится из низколегированных и углеродистых сталей.

Листы. Пластины из металла нужны в любой сфере. Они изготавливаются посредством холодного или горячего проката. Имеют разный состав, внешний вид, размеры и толщину.

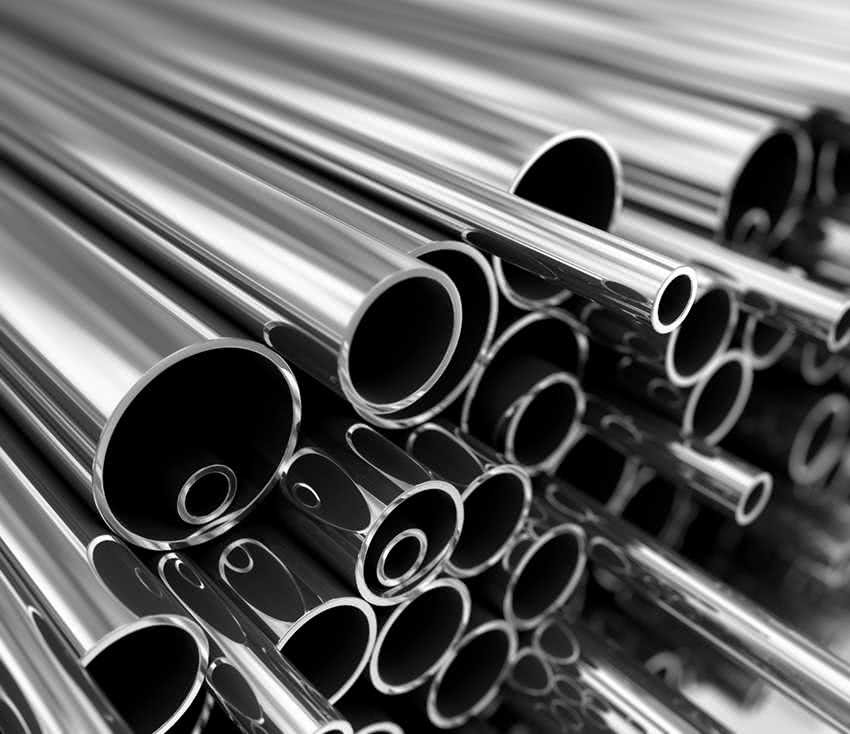

Трубы. Полый металлопрокат, который применяется практически во всех сферах промышленности и жизнедеятельности. У изделий различное сечение, что позволяет их использовать как в строительстве, так и в сооружении трубопроводов. По форме изделия бывают круглыми, прямоугольными, овальными и квадратными.

Профнастил. Тонкие листы с рёбрами жёсткости. Используется как материал для кровельных работ, изготовления заборов и обшивки стен. Изделия подвергаются цинкованию и окрашиванию, чтобы они выглядели красиво и имели хорошие эксплуатационные свойства.

Листовой и сортовой металлопрокат используют практически везде. Из стальных листов изготавливают различные листовые изделия и профнастил. Профильная арматура — основа многих ж/б конструкций и каркасов. Прокатные уголки, балки швеллеры — это составная часть металлических сооружений, колон, мостов, опор. Из стальных полос (штрипсов) делают трубы и элементы для отделочных и декоративных работ.

Некоторые распространённые сферы применения металлопроката рассмотрим ниже.

Строительство

Металл — незаменимый материал в строительном секторе. Мы находим его в металлических и строительных конструкциях, фундаментах, в таких элементах, как балки, колонны, трубы, стены. Его широко применяют при строительстве сооружений любого типа, так как он прочный и стойкий. Во многих строительных и ремонтных процессах используют гвозди, болты и другой крепёж, который тоже изготавливается из изделий металлопроката.

Производство

Товары широкого потребления необходимы для разных нужд. Предприятия разной направленности выпускают трубы, сетки, уголки и другие изделия. Из алюминия и нержавейки производят посуду, обшивку для бытовой техники, пружины, различного рода сетки. Например, при создании охранных систем нужна колючая проволока.

Отопление, водоснабжение, вентиляция и канализация

Чтобы в домах было тепло и уютно, нужен свет, тепло и вода. А для их правильной и бесперебойной работы необходимо создавать системы подвода в помещения. В большинстве случаев используют трубы и листовой металл.

Благоустройство

Металлоизделия и конструкции из них широко применяются в благоустройстве городов. Мы сталкиваемся с ними каждый день, даже не осознавая этого. Например, из них делают железные дорожные знаки, рекламные конструкции, ограждения.

Мебель

Металлическая мебель сейчас очень популярна из-за своей красоты и долговечности. Повсюду встречаются стулья, столы, основания кроватей, конструкции диванов, мебель для магазинов и т. д. С другой стороны, она устанавливается на террасах, балконах и в других местах. Её используют как в помещениях, так и на улице из-за устойчивости к ржавчине. Металл считается универсальным материалом.

Внутренняя и внешняя отделка

Изделия из металла применяются во внутренней и внешней отделке домов, офисов, магазинов, складов. Везде можно найти элементы из железа. Металлопрокат используется как внутри помещений, так и снаружи, поскольку изделия из него хорошо противостоят погодным условиям и перепадам температур. Будь то трубы или кованые изделия — они везде находят своё место.

Транспорт

При строительстве автомобилей, самолётов, ракет, кораблей, поездов — изделия металлопроката основной материал. Листовой металл — основа обшивки и корпуса. И также нужны для их производства различные трубы и провода.

Чтобы отделка или конструкция из металла была безопасной и долговечной — следует выбирать качественные материалы. Качественным считается металлопрокат, который выпущен с соблюдением технологий производства и всех предъявляемых к нему требованиям. При покупке предпочтение следует отдавать товарам, качество и наличие необходимых характеристик которых подтверждено сертификатами соответствия. Этот документ выдаётся после того, как изделие подвергают специальным испытаниям. И только при должном качестве производители получают сертификат соответствия.

Что такое металлопрокат?

Прежде чем мы будем говорить о металлопрокате, давайте узнаем, что же означает понятие «прокатное производство». Прокатное производство – это процесс прокатки стали либо других каких-либо материалов и получение различных изделий и полуфабрикатов.

Основные виды металлопроката:

1. Заготовка (полупродукт) 2. Катаные трубы 3. Заготовки деталей машин – сверла, колеса, оси и др. Сортамент металлопроката – это перечень прокатываемых изделий с указанием точных размеров, совокупность профилей (форма поперечного сечения прокатного изделия), имеющих разную форму и размеры.

Сортамент металлопроката делится на три основные группы:

1. Сортовой металлопрокат – простой и фасонный. Простой металлопрокат – это квадрат, круг, полоса плоского сечения; фасонный металлопрокат бывает специального назначения (профили нефтяной промышленности, судостроения, рельсы) и общего потребления (швеллеры, угловые профили). 2. Листовой металлопрокат — это рулон, лист, полоса. Листовой металлопрокат в свою очередь подразделяется на: горячекатаные тонкие, горячекатаные толстые и холоднокатаные. 3. Трубы – подразделяются на круглые и другие. Круглые бывают сварные и бесшовные, остальные – профильные и с переменным размером сечения.

Прокатка стали производится двумя способами:

1. В первом случае исходным материалом являются слитки, которые вначале нагревают и прокатывают на специальных отжимных станках. Затем, после того, как удалили с поверхности все дефекты, происходит повторный нагрев и прокатка уже готового изделия. 2. Во втором случае используют непрерывное литье в специально предназначенных машинах. После этого, происходит прокатка готового изделия, как и в первом случае. Этот метод прокатки имеет ряд преимуществ по сравнению с предыдущим, поскольку происходит непрерывное производство проката из жидкого металла

Это очень важно особенно для цветных металлов

Прокатка сортового металла

Прокатка сортового металла включает в себя следующие операции: 1. Нагрев до 1100-1250°С 2. Подача нагретой заготовки к рабочим клетям и проката 3. Резка проката 4. Охлаждение 5. Устранение всех дефектов 6. Проверка и отправка готового изделия Вся эта операция происходит на специальных прокатных станках.

Прокатка листового металла

Прокатка листового металла включает в себя следующие операции: 1. К нагревательным печам подают слябы и нагревают 2. Подача по рольгангу стана к рабочей клети 3. Прокатка 4. Охлаждение 5. Разметка 6. Обрезка продольных кромок и концов 7. Разрезка на необходимые размеры 8. Отправка готового изделия

Прокатка труб

Прокатка труб включает в себя три операции: 1. Прошивка – это формирование отверстия в заготовке. Эта операция происходит на прошивном станке. 2. Раскатка – это удлинение заготовки и уменьшение толщины ее стенки. Осуществляется на прокатном станке. 3. Калибровка или редуцирование осуществляется на калибровочном станке.

Прокатка цветных металлов

Если говорить о прокатке цветных металлов, то больше всего используется прокатка меди, магния, алюминия, цинка, прокатка листов, ленты и проволоки. Так, например, прокатка различных алюминиевых сплавов включает в себя следующие операции: 1. Предварительная прокатка с целью выравнивания поверхности листа 2. Правка на специальных роликовых машинах 3. Фрезеровка 4. Двустороннее накладывание алюминиевых листов 5. Нагрев 6. Горячая прокатка 7. Отжиг и холодная прокатка

Применение

Горячекатаная листовая сталь отличается достаточной прочностью и низкими ценами, но матовая поверхность со следами окалины не выглядит эстетично. Наиболее востребован толстолистовой горячекатаный прокат Его применяют для изготовления:

  • холоднокатаного листового металлопроката;
  • гнутых профилей;
  • емкостей, бункеров, цистерн;
  • корпусов судов, трамваев, автомобилей;
  • строительных конструкций;
  • различных деталей методом штамповки.

Холоднокатаный лист прочнее горячекатаного, имеет гладкую поверхность без изъянов, но стоит дороже. Область применения – производство профнастила, металлоцерепицы, штампованных деталей, корпусов автомобилей, приборов, бытовой техники. Рифленый лист применяют для устройства напольных покрытий, лестничный ступенек и площадок в производственных цехах.

Популярные виды фасонного проката и их применение

Такая отрасль промышленности, как металлургия, тесно связана с производством проката – изделий, получаемых путем холодной, теплой или горячей прокатки стальных заготовок.

В настоящее время выпускается большое количество разнообразных сортов металлопроката, отличающихся по целому ряду параметров, включая форму сечения, размеры, используемый сплав, эксплуатационные характеристики, предназначение.

В зависимости от формы профиля, различают трубный, сортовой, листовой и фасонный прокат. Попробуем немного подробнее рассмотреть последний его вид.

Распространенные виды

Существует несколько наиболее распространенных и востребованных разновидностей фасонного металлического проката:

  • Швеллер – стальная гнутая или горячекатаная балка, поперечное сечение которой по форме напоминает букву «П». Активно применяется в машиностроительной промышленности и в строительной отрасли, например, при производстве важных элементов тяжелой спецтехники и при сборке различных металлоконструкций.
  • Двутавровая балка – изделие, форма поперечного сечения которого напоминает букву «Н». Чаще всего находит применение в строительстве массивных металлоконструкций и промышленных строений, например, крупных производственных цехов, где обычно играет роль детали для соединения перекрытий и колонн. Также может использоваться для усиления надежности мостов, опор подвесных путей.
  • Уголок – стальной катаный, гнутый или тянутый профиль с поперечным сечением, форма которого напоминает букву «Г». Находит самое активное распространение во всех сферах человеческой деятельности, во многом за счет оптимального сочетания доступной цены и высокой прочности. Является идеальным решением для сборки конструкций, от которых при минимальном весе требуется максимальная надежность.
  • Рельсы – железные балки специального сечения, преимущественно используемые в транспортной отрасли, для перемещения тяжелых железнодорожных составов, а также в горнодобывающей промышленности, для передвижения груженых углем и другими полезными ископаемыми вагонеток.

Перечисленные виды фасонного проката являются наиболее известными и востребованными в современном хозяйстве. Но, помимо них, существует еще множество менее распространенных типов, к тому же, каждый из приведенных в списке вариантов производится в виде десятков отличающихся по размерам и другим параметрам разновидностей.

Применение фасонного проката

Перечисленные виды металлопроката, а также многие другие, имеющие фасонный профиль, активно применяются при создании самых разных конструкций, обеспечивая им высочайшую жесткость и прочность.

В строительной отрасли такие изделия часто играют роль несущих и вспомогательных элементов каркаса металлических и железобетонных зданий. Помимо этого, фасонный металлопрокат используется в машиностроении и судостроении.

Прокат, характеризующийся небольшим размером сечения, широко востребован в частном строительстве, где его можно встретить в составе конструкций малоэтажных загородных домов и хозяйственных построек, в качестве опор и перекрытий.

Также, без применения фасонных изделий трудно было бы представить сборку разного рода металлоконструкций – стальных дверей и ограждений, павильонов и ангаров, остановок общественного транспорта и рекламных щитов.

Изделия фасонного металлопроката со средним и большим размером сечения отличаются необычайно высокой прочностью на изгиб, скручивание и растяжение.

Они хорошо противостоят колоссальным нагрузкам и механическим повреждениям, поэтому повсеместно встречаются в составе конструкций автомобильных и железнодорожных мостов, промышленных и складских комплексов, зданий производственных площадок и торговых центров.

Классификация металлопроката

Металлопрокат – это прокат, что применяется во многих отраслях промышленности. Для его изготовления применяются специализированные технологические процессы прокатки сплава при установленных температурных условиях (отсюда и наименование) с применением плотных и выразительных заготовок.

Металлопрокат систематизируется по:

  1. Составу – черный (низкоуглеродистая сталь), коррозионностойкий (нержавеющая сталь), цветной (металл, элемент, прочие цветные металлы и их сплавы). Более популярным представляется черный прокат.
  2. Технологии изготовления – холодный, а также горячий прокат. Горячекатанный металл экономичнее, следовательно, он пользуется огромным спросом. Холоднокатаные железные изделия характеризуются одними из лучших характеристик, а также огромной точностью геометральных размеров.
  3. Качеству обрабатывания плоскости – матовая, зеркальная, гладкая, калиброванная.
  4. Видам продукта – трубный прокат, листовой, фасонный, сортовой.
  5. Размерам профиля – маленький, средний, большой.

Основными материалами, используемыми в металлопрокате, являются сталь и цветные металлы. Наиболее распространенным материалом является сталь. Отличительной особенностью стального проката является его термостойкость и прочность, способность противостоять коррозии металла.

Разновидности листового металлопроката

Лист – один из популярных вариантов металлопроката, который особенно удобно использовать при раскраивании на отдельные заготовки.

Есть два основных типа листов:

Горячекатаные. Для регламентирования этой категории товара создано большое количество ГОСТов, в том числе, 19903-2015, 14637 и 16523. Использование в процессе термической обработки позволяет значительно увеличить стойкость к коррозии и общую прочность

При этом также стоит обратить внимание на то, что на поверхности остается окалина, которую нужно будет снимать для дальнейшей обработки. Область использования такой продукции очень обширная – она применяется для создания качественной обшивки, строительства вагонов, цистерн, сосудов, емкостей и многого другого

В соответствии с ГОСТ 19903-2015 вы можете заказать толщины в диапазоне от 0,4 до 160 мм.
Холоднокатаный. Главное преимущество – отсутствие на поверхности окалины. Его поверхность оказывается намного более качественно обработанной. При изготовлении используется ГОСТ 19904-90. Толщина продукции при этом составляет от 0,35 до 5,0 мм. Основными потребителями такого типа продукции являются машиностроительные и авиастроительные предприятия.

Все представленные в продаже листы разделяются на несколько категорий по типу обработанной поверхности. Они могут быть как неполированными, так и зеркальными, а также рифлеными. Допускается раскрой листов под разные виды заготовок.

Классификация сортового металлопроката

Сортовой металлопрокат

Выделяют сортовой, трубный, листовой и фасонный прокат, но именно сортовой отличается наибольшим разнообразием подвидов. В основном это – не конечные продукты, а полуфабрикаты, предназначенные для изготовления тех или иных конструкций и деталей.

Выделяют 3 группы сортового проката:

  • Металлические изделия с простым сечением: шестигранник, круг, квадрат, полоса. Данные элементы чаще всего изготавливаются из углеродистой стали и могут иметь любой размер – от мелкого до очень крупного;
  • Фасонный (фигурный) металлопрокат общего и специального назначения. Особенно востребованы в связи с широкой сферой применения швеллеры и уголки. Швеллер – балка с сечением в форме буквы П. Полки у швеллера находятся по одну сторону стенки. Швеллеры бывают специальные стальные, горячекатаные, гнутые, перфорированные, неравнополочные, с расположенными под определенным углом гранями и с параллельными гранями. Уголок имеет сечение в форме буквы «Г». Грани могут иметь разные размеры и толщину;
  • Арматура (рифленая и гладкая), используемая для армирования железобетонных конструкций и колеса. Данная категория согласно некоторым источникам может относиться ко второй группе, что не является ошибкой.

Отличить простой прокат от фасонного можно, зная четкое правило, прописанное в технической документации. Сечение простого металлопроката не может быть пересечено касательной к любой из расположенных по контуру этого сечения точек. Сечение же фасонного изделия может пересечься хотя бы одной касательной к точке контура.

Существует ещё несколько признаков классификации, зная которые, проще подобрать нужную позицию.

По ГОСТу

  • Первый класс. Сортовой металлопрокат не требует дополнительной обработки, т.к. характеризуется максимальными физическими и техническими параметрами.
  • Второй класс. Для дальнейшего использования подвергается обработке под горячим давлением;
  • Третий класс. Обрабатывают холодным механическим способом, резанием.

По размеру

  • Крупный. Круглые изделия с диаметром сечения от 80 мм, квадратные с сечением от 70 мм, арматурные профили, углы с размером полок от 90 мм, двутавровые балки (обычные и облегченные), колонные профили, швеллеры, шестигранная и полосовая сталь, рельсы и т.д. Крупносортный прокат изготавливается из углеродистой стали или имеющей низкое содержание легирующих компонентов конструкционной стали.
  • Средний. Используемые в конкретной отрасли фасонные профили, узкоколейные рельсы, прокат с сечением в форме круга, квадрата, шестигранника, двутавровые балки, штрипсы и прочее.
  • Мелкий. Сегодня можно купить сортовой металлопрокат в виде точных аккуратных заготовок очень маленьких размеров: круглый диаметром до 30 мм, квадратный с сечением до 10 мм, угловую сталь с размером полок до 50 мм, прутья, полосовую сталь, швеллеры. Мелкий прокат реализуется в виде бухт и прутков.

Помимо стали, используемой для создания крупного металлопроката, для изготовления среднего и мелкого проката подходят высоколегированные и нержавеющие сплавы.

Сегодня сортовой металлопрокат весьма востребован. Наиболее популярные изделия – круглые трубы, уголки, балки, листовой металл, круги и другое.

Это интересно: Сравнение металлической и стеклопластиковой арматуры: определяем, какая лучше

Производственный процесс

Подготовительный этап начинается с очистки поверхности заготовки от загрязнения, после чего ее качественно выравнивают. Такой подход обеспечивает сравнительно гладкую поверхность у готового листа.

После выравнивания, заготовка нагревается до необходимой температуры и направляется на прокатный станок. В процессе тщательной обработки валками металл приобретает необходимую форму. Так изготавливается стальной лист с нужными параметрами.

Пластичность металла обеспечивается постоянно поддерживаемой температурой, в течение всего процесса производства листа. Нагревание стали сопровождается появлением окалины. Кроме того, лист остывает неравномерно, поэтому на нем появляются разнообразные неровности. Окалина с готового изделия тщательно удаляется с использованием специальной техники. В сети интернет есть фотографии, на которых можно увидеть необработанные горячекатаные листы.

Характеристики и особенности трубной продукции

Трубы – довольно распространенная категория прокатной продукции. Основные характеристики данных изделий:

  • общая длина;
  • толщина стенки;
  • внутренний и наружный диаметры;
  • вид материала;
  • способ изготовления.

Большая часть трубной продукции имеет круглое сечение, но производят также квадратные и плоские трубы. Способов изготовления несколько:

  • прокатка;
  • прессование;
  • литье;
  • сварка.


Основная часть металлических трубных изделий имеет круглое сечение. В зависимости от особенностей процесса изготовления трубы бывают бесшовные и сварные. Бесшовные применяют для транспортировки газов и жидкостей, находящихся под давлением выше 1 МПа. Сварные трубы создают путем сворачивания штрипса (прокатной полосы), накладывания способом встык и внахлест и сваривания шва. Эти изделия используют для перемещения по ним газов и жидкостей с низким давлением.

Труба стальная: гост, диаметр, вес, толщина стенок (прочитать подробнее)

Требования к трубной продукции регламентируются следующими документами:

  • ГОСТ 10705-80 – трубы электросварные;
  • ГОСТ 10704-91 – прямошовные изделия;
  • ГОСТ 8732-78 – трубы бесшовные;
  • ГОСТ 3262-75 (ТУ) – водогазопроводные;
  • ГОСТ 8645-68 – профильные прямоугольные;
  • ГОСТ 8639-82 – профильные квадратные.

Трубы используют в газовой и нефтедобывающей промышленности, в машиностроении, строительстве. Их применяют для прокладывания различных трубопроводов, для изготовления промышленных баллонов и сосудов.

Виды металлопроката и их применение

Металлопрокат классифицируют по самым разным признакам: форме, размеру профиля, назначению – специальный или общий, по способу обработки поверхности.

Прокат разделяют на плоский и сортовой. К первому типу относится листовая и рулонная сталь, жесть и лента, ко второму – все остальные.

Различают следующие виды металлопроката сортового:

  • простой – полосы, плоские шестигранники, круги, квадраты;
  • фасонный – уголок, швеллер, двутавровая балка, рельса и все остальные специальные изделия более сложной формы.

Потребитель чаще всего сталкивается со следующими видами металлопроката.

  • Арматура – приспособления, используемые для усиления конструкции и придания прочности строительным сооружениям. Выпускается проволочная арматура – холоднокатаная, и стержневая – горячекатаная. Использовать стержни можно как поштучно, так и в виде плоской сетки. Из арматуры делают объемные каркасы для железобетонных конструкций любого вида.
  • Балка – двутавровая. Представляют собой профиль с Н-образным сечением. Отличается высокой прочностью, стойкостью к нагрузкам разного типа. Используется в тяжелом строительстве: при возведении мостов, обустройстве нефтяных скважин.
  • Квадрат – разновидность сортового проката. Калибровочный квадрат служит заготовкой для получения металлических изделий: крепежа, режущего инструмента. Изготавливается из черной стали, нержавейки.
  • Лист – вариант плоского металлопроката. Используется как самостоятельное изделие – листовым оцинкованным железом или жестью покрывают крыши, так и в качестве основы для получения металлоизделий любого вида. Определяющим параметром при выборе выступает толщина листа, а не размеры изделия.
  • Полоса – элемент, длина которого значительно превышает ширину. Толщина может быть очень разной, поскольку из полос изготавливают как простые изделия, наподобие гаек, так и сложные механизмы и тяжелый металлопрокат, наподобие угла, швеллера, гнутого профиля.
  • Труба –самый известный сортовой металлопрокат. По форме сечения делятся на круглые и профильные – прямоугольные, квадратные, овальные, треугольные. Конфигурация определяет назначение. Круглые и овальные разработаны для передачи жидкости и газа, профильные служат заменой цельных штанг, так как при меньшей металлоемкости обладают такой же высокой несущей способностью. Изготавливают трубы разными способами. Горячекатаные и холоднокатаные получают на станах из цельной заготовки. Электросварные делают из заготовки – полосы, которую изгибают, скручивают и сваривают.
  • Уголок – Г-образный профиль. Чрезвычайно широко применяется в строительстве: большинство каркасных сооружений сваривают из уголка и трубы.
  • Швеллер – П-образный стальной профиль. При возведении зданий служит основным армирующим материалом. Используется при сооружении мостов, пандусов, перекрытий. Швеллеры выпускаются разной длины и толщины, с разной величиной полочек, а также специальные – для автомобилестроения, вагоностроения.
