Монтаж дымохода в бане из сэндвич труб

Методы прочистки

После установки дымохода в бане через потолок нужно понять, как его правильно прочищать. Со временем на внутренних стенках скапливается сажа. Если в банных помещениях появился неприятных запах, ухудшилась тяга, значит требуется прочистка системы. Методы прочистки:

1. Протопка печи определенным видом дров. Лучше использовать осину. Топить такими дровами нужно два раза за год.
2. Механический способ очистки. До его проведения необходимо затянуть топочную дверцу плотной тканью, закрыть окна, двери. Мебель лучше накрыть пленкой. Очистка выполняется жесткой щеткой, скребком. Начинать следует с крыши.

Невозможно представить баню без дымохода, если печь топится дровами. Без него помещения заполнятся дымом. Дымоход собирается из отдельных элементов, которые соединяются между собой. Места соединений покрываются жаростойким герметиком, который обеспечит высокий показатель герметичности. Прежде чем покупать трубы необходимо рассчитать оптимальный диаметр. Он зависит от мощности печного оборудования.

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы; Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно; Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим; Суммарная длина горизонтального участка трубопровода может быть не более 100 см; Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

1. По краям отверстия в потолке оббивается теплоизоляционный слой;
2. Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
3. На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
4. Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
5. Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Выбор металлической трубы для сооружения дымохода в бане

Чтобы выбрать подходящую металлическую трубу для сооружения дымохода в бане, нужно обратить внимание на два основных момента:

• диаметр;
• толщина стенки.

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать

Чтобы купить трубу подходящего размера, нужно принять во внимание необходимую длину дымохода и количество изгибов. Если труба будет иметь два поворота и больше, подойдет диаметр 110 мм

Толщина стенки должна быть достаточной, чтобы металлический дымоход прослужил долгие годы. Если труба будет тонкой, она скоро придет в негодность, ведь при нагревании металл довольно быстро подвергается коррозии. Это происходит в первую очередь на тех участках, где дымоход сильнее нагревается. Поэтому труба, которая будет отходить от печки, должна иметь более толстые стенки, чем сэндвич-трубы, расположенные над ней.

Элементы дымоходов

Материал для дымохода в бане

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры. Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

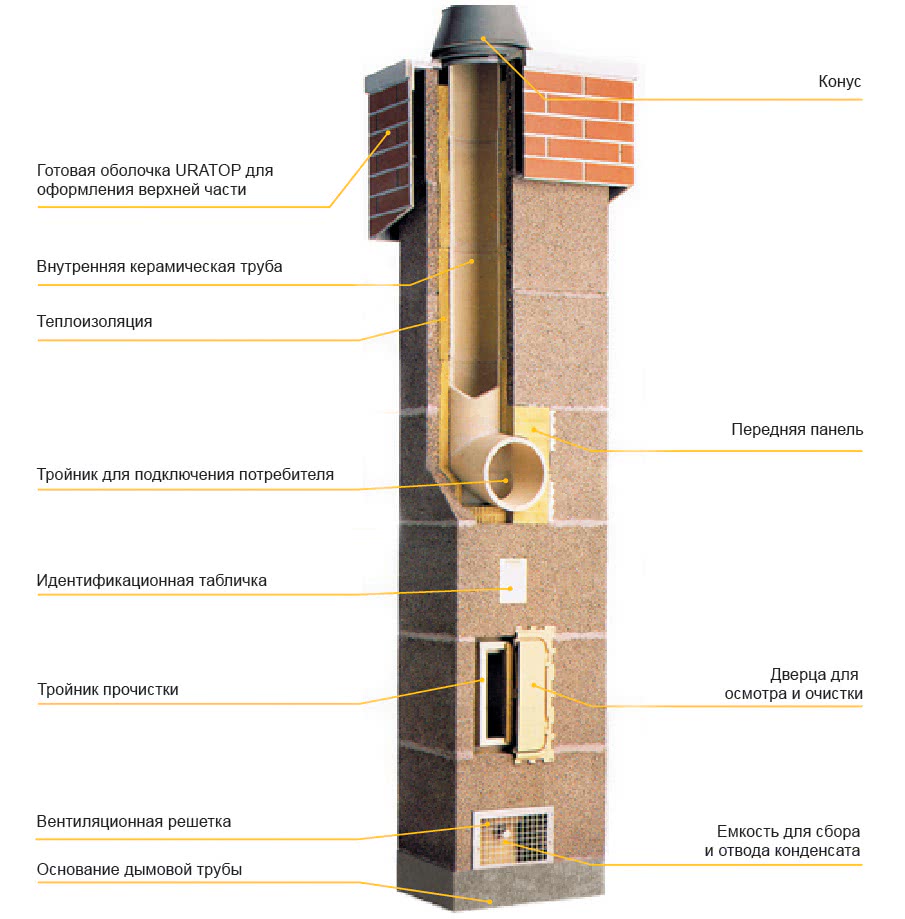

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие

Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить. Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Окончательный этап монтажа дымохода

Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.

Испытания лучше проводить вечером или ночью

Важно, чтобы температура окружающей среды была ниже, чем в помещении

В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.

Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.

Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.

При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.

На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.

Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.

Правила установки дымоходной трубы

Здоровье и жизнь ваших родных и друзей зависят от пожарной безопасности дымовых труб и полноты отвода дымовых газов – углекислого, угарного газов, токсичных веществ, дыма, сажи. Поэтому при установке дымоходов нужно неукоснительно соблюдать правила их монтажа. Эти правила определены нормативной документацией – СП 7.13130.2013.

Главные правила при монтаже дымоходов для бани:

1. Соблюдение расстояний до ближайших конструкций – стен, конструкций потолка, крыши.
2. Достаточная, но не чрезмерно большая высота дымохода.
3. Для определения сечения внутреннего канала дымохода, его высоты необходимы расчеты.
4. Прочное крепление к стенам и перекрытиям бани.
5. Надежная герметизация, хорошее утепление при установке.
6. Ограждение горячих конструкций от возможного прикосновения и получения ожогов: для бани с ее небольшими размерами это особенно актуально.
7. Сборка модулей по конденсату. Появляются элементы сэндвич-труб, спроектированные для одновременной сборки по дыму и конденсату.

Расстояние от труб до горючих конструкций – деревянных стропил, обрешетки, битумных материалов – должно составлять не менее 130 мм, от неизолированных труб из керамики – 250 мм. Проходной узел должен быть больше толщины конструкции потолка минимум на 70 мм. Стальные конструкции проходного узла должны быть отделены от конструкций потолка негорючими материалами – плитами из минеральной ваты, минерита.

Нормы отступов от труб до стен

СП 7.13130.2013 определяет минимальный размер отступок – расстояний между наружной поверхностью дымохода и стенами. Если конструкции изготовлены из горючих материалов, то величина отступки должна составлять от 260 до 500 мм. Если из негорючих или горючие материалы закрыты штукатуркой, армированной металлической сеткой, теплоизоляционными негорючими материалами – от 200 до 380 мм.

Величина отступки зависит от теплоизоляции дымохода (толщины кирпичной стенки или утепляющего слоя). Перед установкой печки с трубой для бани необходим чертеж с указанием точных размеров трубы, расстояний до конструкций.

Основные сложности в работе

Перед началом какого-либо процесса нужно определить для себя все сложности, с которыми придется столкнуться во время работы. Делается это для того, чтобы понимать, чего ждать от процесса и не отчаиваться, встретив на пути преграду.

Процесс провода трубы в бане через потолок и крышу сам по себе достаточно кропотливый, сложный и в какой-то степени опасный.

Именно поэтому на этапе проектирования заостряется особое внимание. Проект позволяет заранее просчитать все риски, обозначить замеры и расчёты, а также произвести чертежи, по которым в дальнейшем будет идти работа. Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу

Сложность, с которой сталкиваются большинство застройщиков, заключается в нахождении пересечения оси трубы дымохода и оси потолка с последующим его выводом на крышу.

Внимание! Последствием ошибки в расчетах может стать дырка в потолочной конструкции парилки. Страховкой в подобных ситуациях станет лист из нержавеющей стали, который, в случае чего, не только послужит тепловым экраном, но и выполнит декоративную роль.

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом

Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит

Когда труба дымохода твердо и правильно стоит в переходнике, зазор около прохода дымохода через потолок в бане заполняется негорючим теплоизоляционным материалом. Хорошо себя зарекомендовали минеральная и базальтовая вата, керамзит.

Важно! Помимо теплоизоляции стоит помнить о гидроизоляции. Ею должно быть обеспечено место вывода трубы через кровлю крыши.

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу

Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок»

Самым последним этапом в процессе провода трубы является обрезка дымохода, труба которого выходит с крыши наружу. Дабы защитить отверстие трубы от дождя и снега, необходимо сверху него надеть «грибок».

Требования к устройству дымохода

Цель дымовой трубы – обеспечить хорошую тягу, уносить дымовые газы после сжигания топлива. Требования к дымоходной системе следующие:

• хорошая аэродинамическая конструкция, обеспечивающая высокую тягу, позволяющая хорошо удалять продукты сгорания, обеспечивающая подачу воздуха в камеру сгорания, сам процесс сгорания;
• Внутренняя поверхность дымохода имеет гладкое антикоррозийное покрытие, на котором сажа плохо задерживается;
• В системе имеется дымовая труба на выходе, на дымовой трубе для сауны должен быть установлен искрогаситель;
• Стены выхлопных каналов теплоизолированы, что защищает сауну от пожара.

Делать дымоход своими руками, придерживаться правил:

• Для плоских крыш высота дымовой трубы над поверхностью крыши должна быть не менее 50 см.
• Если крыша наклонена – расстояние до конька составляет 1,5 м, если высота более 0,5 м от перил. Он должен быть поднят выше уровня гребня.

Материалы, используемые в производстве систем вытяжки дыма для ванн:

• кирпич;
• керамические трубы;
• Нержавеющая сталь, обычно сэндвич – труба с двойной стенкой с изоляционным материалом между стенками.

При строительстве каменки из нее выбрасываются отработанные газы:

• Преимуществом является минимальная задымленность, увеличенная тяга за счет подъема, понижения высоты выхода.
• Преимуществом конструкции крыши является высокая стабильность, дымовые газы не переохлаждаются. Однако существует большая опасность не заметить дым под крышей, когда дым проходит через крышу.

Различают дымовые трубы, дымовые трубы с крышкой и настенные (наружные) дымовые трубы. Первые устанавливаются на дымовую трубу, в то время как вторые устанавливаются отдельно от плиты. Настенные дымовые трубы изготавливаются в стене здания или снаружи за ним.

Правила установки дымоходной трубы

Здоровье и жизнь ваших родных и друзей зависят от пожарной безопасности дымовых труб и полноты отвода дымовых газов – углекислого, угарного газов, токсичных веществ, дыма, сажи. Поэтому при установке дымоходов нужно неукоснительно соблюдать правила их монтажа. Эти правила определены нормативной документацией – СП 7.13130.2013.

Главные правила при монтаже дымоходов для бани:

1. Соблюдение расстояний до ближайших конструкций – стен, конструкций потолка, крыши.
2. Достаточная, но не чрезмерно большая высота дымохода.
3. Для определения сечения внутреннего канала дымохода, его высоты необходимы расчеты.
4. Прочное крепление к стенам и перекрытиям бани.
5. Надежная герметизация, хорошее утепление при установке.
6. Ограждение горячих конструкций от возможного прикосновения и получения ожогов: для бани с ее небольшими размерами это особенно актуально.
7. Сборка модулей по конденсату. Появляются элементы сэндвич-труб, спроектированные для одновременной сборки по дыму и конденсату.

Расстояние от труб до горючих конструкций – деревянных стропил, обрешетки, битумных материалов – должно составлять не менее 130 мм, от неизолированных труб из керамики – 250 мм. Проходной узел должен быть больше толщины конструкции потолка минимум на 70 мм. Стальные конструкции проходного узла должны быть отделены от конструкций потолка негорючими материалами – плитами из минеральной ваты, минерита.

Нормы отступов от труб до стен

СП 7.13130.2013 определяет минимальный размер отступок – расстояний между наружной поверхностью дымохода и стенами. Если конструкции изготовлены из горючих материалов, то величина отступки должна составлять от 260 до 500 мм. Если из негорючих или горючие материалы закрыты штукатуркой, армированной металлической сеткой, теплоизоляционными негорючими материалами – от 200 до 380 мм.

Величина отступки зависит от теплоизоляции дымохода (толщины кирпичной стенки или утепляющего слоя). Перед установкой печки с трубой для бани необходим чертеж с указанием точных размеров трубы, расстояний до конструкций.

Частые ошибки при строительстве

Чтобы избежать плохой тяги или даже перегорания или загорания, обратитесь за советом к специалисту:

• Оптимальной формой дымохода является круг. Причудливая форма структуры будет собирать больше сажи, а также служить в качестве дымового барьера.
• На этапе проектирования необходимо соблюдать требования, предъявляемые к горизонтальным секциям дымоходов. Их длина не должна превышать 1 метр.
• Не используйте для сауны старую кирпичную дымовую трубу, а вставьте рукав, изготовленный из кислотостойкого материала.
• Не скупитесь на трубу, ее длина должна соответствовать исходной проектной длине с учетом конфигурации крыши. Размер – должен быть оптимальным, не более и не короче.
• При выборе того, из чего сделать хороший капюшон, не выбирайте дешевые асбестоцементные изделия.
• Не принимайте на себя риск самостоятельного объединения двух дымоходов в один или изменения размера существующей системы.

Как поставить: заключение

Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.

Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.

Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.

Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!
