Как сделать электростатическую коптильню своими руками

Обзор электростатических коптилен, существующих на рынках

Рынок предлагает множество техники самых разных назначений и от разных производителей. Если нет нужной сноровки или возможностей для самостоятельного создания электроаппарата, лучше приобрести готовую. Для постоянной готовки дома подойдут маленький электростатические коптильни, выпускаемые американским производителем Greentechs, российским Электра или финским Muurikka. Эти устройства небольшие по габаритам, имеют полный функционал, просты в работе и стоят недорого в пределах 6 тысяч рублей. Они используются даже в маленьких комнатах и полностью безопасны, а еда в них получается такой же аппетитной, как и в дорогом профессиональном оборудовании.

Если нужна многофункциональная коптильня, то можно приобрести новозеландские устройства Anuka. Приборы стоят около 12 тысяч рублей, они оснащены дымогенератором.

Для ежедневной заготовки больших порций рыбы или мяса можно приобрести корейскую модель фирмы Kocateq или Landmann из Германии. Они стоят дороже, но для них отсутствуют любые ограничения по домашнему применению. Агрегаты крупногабаритные, похожи на аппараты, которые используются на производстве, но в них можно в потоковом режиме заготавливать продукты.

Электростатическая коптильня Cosmogen

Компания Cosmogen предлагает разные виды коптилен – для холодного и горячего копчения. На рынке существуют как бытовые, так и производственные устройства. Приборы многофункциональны, в них можно делать копченые, вяленые, сушеные продукты, а также комбинировать варианты приготовления. Аппараты от фирмы Cosmogen качественные, долговечные, эффективные и простые в работе устройства, продающиеся по невысокой стоимости.

На фото электростатическая коптильня Cosmogen

Электростатическая коптильня Ижица

Для крупных предприятий, специализирующихся на сбыте копченых товаров, можно подобрать коптильни фирмы Ижица. Примером может служить популярная модель Ижица 1200М. Устройство 1200М обладает следующими параметрами:

• Наибольшее разовое количество продуктов – 100 кг;
• Необходимая площадь для коптильни 2х2 м;
• Потребляемая мощность 0,6 кВт/час;
• Питание – основная комплектация 3 фазы, 380В, 50 Гц, также существует комплектация 1 фаза, 220В, 50 Гц.

Коптильни Ижица известны как проверенное временем, качественное и недорогое оборудование. Приготовление рыбы занимает менее 3 часов, а дымогенератор помогает уничтожить вредные бактерии.

На фото электростатическая коптильня Ижица

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
● присоедините топку к трубе;
● установите задвижку на топке с другой стороны, чтобы создать тягу;
● сбейте из досок герметичную камеру для копчения;
● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
● проложите трубу по траншее до топки;
● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
● присоедините топку к трубе;
● после того, как фундамент застынет, начните кирпичную кладку стен;
● в процессе кладки сделайте металлические прутья;
● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности;
● оборудуйте участок металлическим листом, на котором будет гореть огонь;
● уложите основу из кирпича с двух сторон от листа;
● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
● оборудуйте ящик полками, на которых будут коптится продукты;
● установите поддон, который будет нужен для опилок;
● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла;
● положите находку на мангал;
● оборудуйте трубу решеткой;
● насыпьте опилок;
● герметично закройте трубу;
● разожгите огонь.

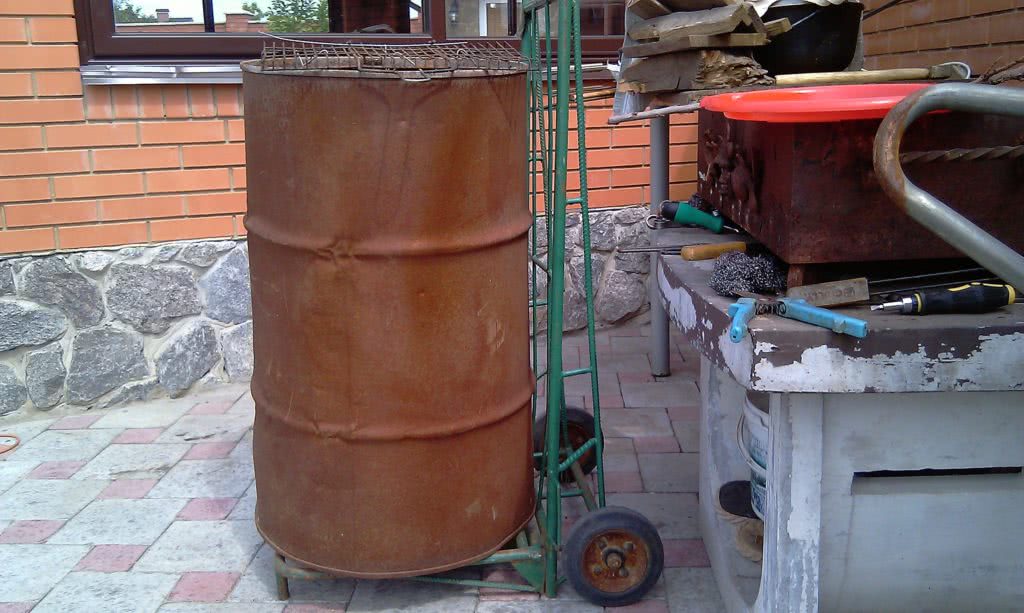

Простая коптильня из бочки.

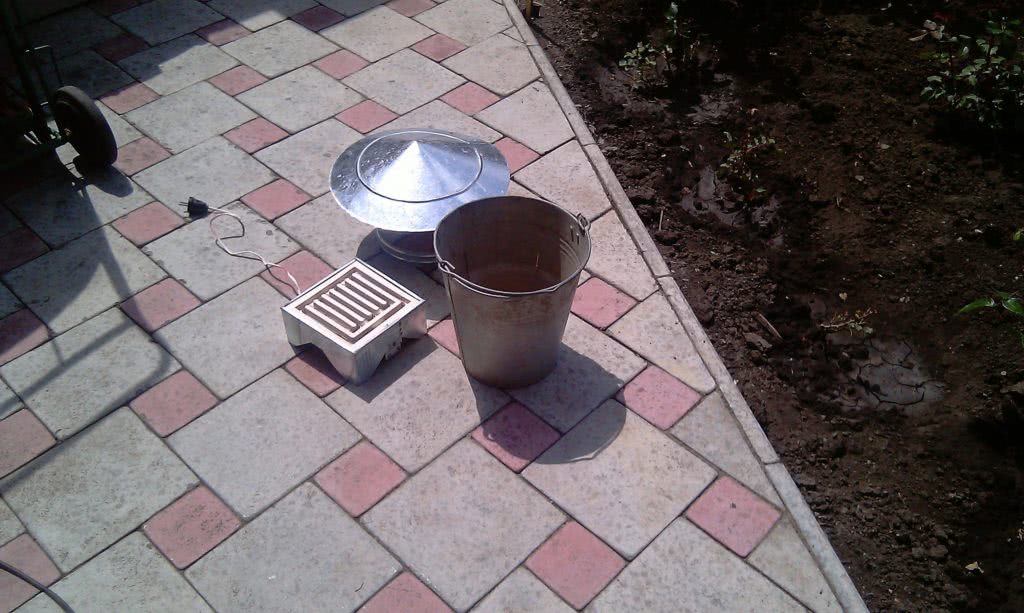

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

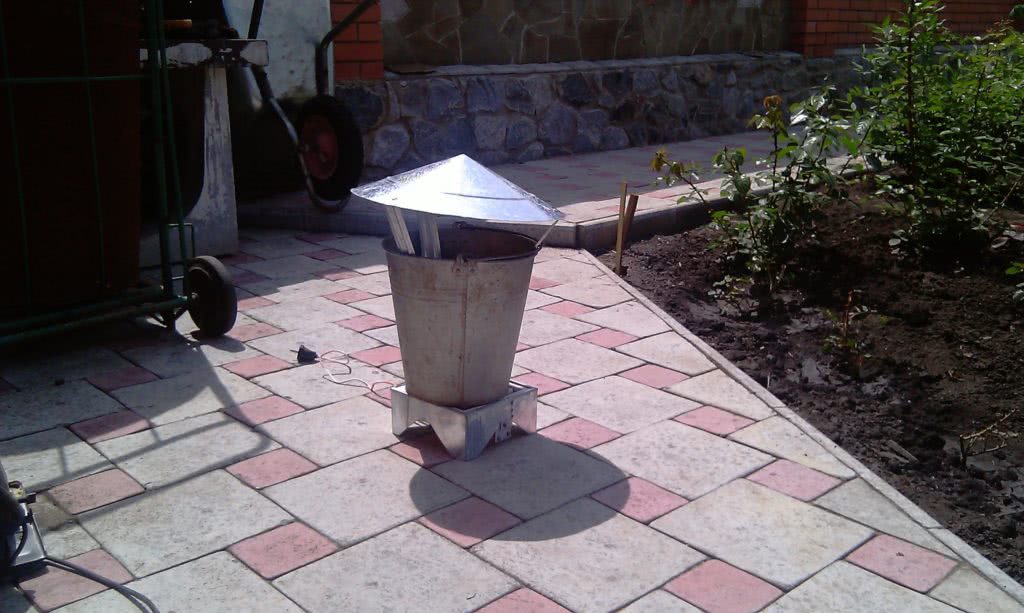

● на печку поставьте емкость с опилками и накройте ее колпаком;

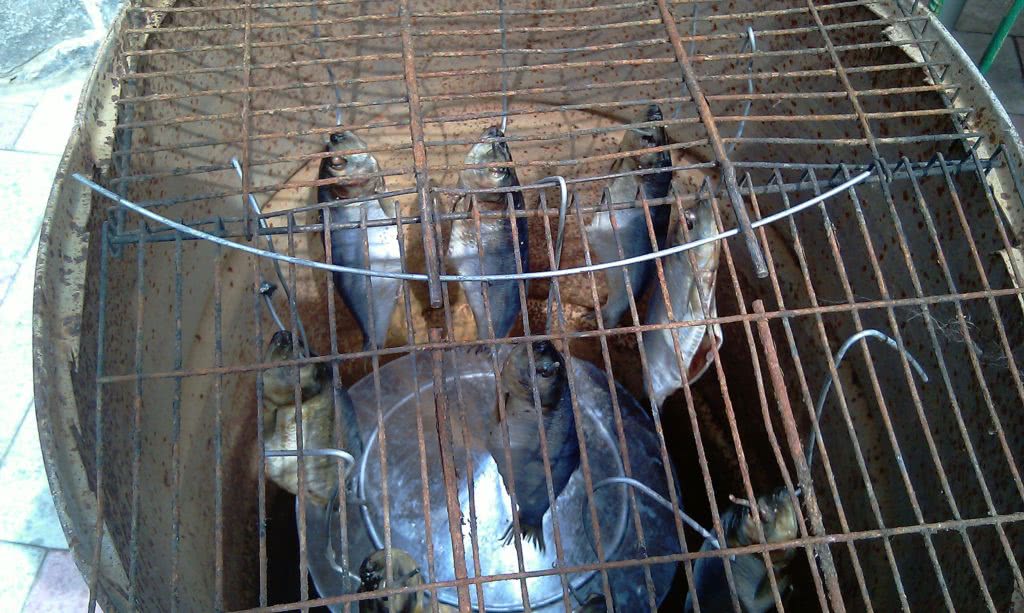

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Устройство электрокоптильни

Схема устройства электростатической коптильни Коптильня с электростатикой своими руками сооружается по единой общей схеме. Домашние умельцы самым разным образом используют детали от других устройств, чтобы обеспечить создание той или иной части конструкции.

Корпус коптильной камеры представляет собой сварной короб, приваренный к основной раме. Камеру крепят на каркас винтами, а на стыках герметизируют. На его левой стене обычно ставят дымоотвод. Сверху над камерой устанавливают высоковольтный блок. Внутри на специальную вставку фиксируют скобы и крюки, на которые вешают рыбу и мясо.
Генератор высокого напряжения – подает ток с напряжением в 220 В на каждый ТЭН. А также может генерировать постоянный ток в 20 кВ. Генератор создает электрическое поле

Он же поддерживает постоянную температуру в камере – около +35°С.
При копчении важно поддерживать невысокую температуру, так как благодаря полю дым и так попадает внутрь продукта. Чтобы охлаждать дымовой поток, между генератором дыма и камерой монтируют радиатор охлаждения дыма

Простейшая схема выглядит как короб с 2 отсеками. Более эффективный вариант – змеевик.
Генератор дыма – блок, оборудованный ТЭНами. Опилки или специальные брикеты кладут на пластину. Они прогреваются и выделяют летучие вещества и дым.
Обязательно оборудуют конструкцию каким-либо вариантом влагосборника. При копчении продукт высыхает, выделяет воду и жир. Они конденсируются на холодных стенках и стекают в лоток для сбора влаги.
Дым в камеру проходит через дымоохладитель и подается снизу, поэтому анодную сетку монтируют внизу коптилки. К сетке подключают положительный полюс трансформатора. Подающий провод и анодную сетку изолируют.
Отрицательный полюс подсоединяют 2 способами. Если горизонтальный пруток для подвешивания выполнен из металла, к нему подключают питающий провод. Если перекладина деревянная, понадобится сделать несколько штыревых электродов, которые погружают в каждую заготовку.

Домашняя электрическая коптильня

Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:

• возможна установка на балконе;
• не нужна газовая плита;
• нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.

В домашних коптильнях заводского производства нагрев производится при помощи трубчатых электронагревателей. В устройствах, сделанных своими руками, кроме ТЭНов, используются электроплитки.

Есть разные варианты расположения ТЭНов:

• под дном коптильни, при этом щепа насыпается на дно коптильной камеры;
• на дне камеры, и опилки сыпятся прямо на ТЭН;
• на дне камеры, но на ТЭН ставится поддон с опилками.

В последнем случае в качестве нагревателя, если позволяют габариты устройства, допускается использовать обычную электроплитку.

Электрическая коптильня для колбасы по своему устройству и принципу работы не отличается от электрической коптильни для рыбы. В электрокоптильне, независимо от её конструкции, можно коптить любые продукты, меняются температура и время обработки.

Перед началом копчения продукты необходимо посолить или выдержать в маринаде, иногда проварить. После обработки копчёности нужно выдержать для созревания от 30 минут до нескольких часов.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Как сделать самодельную коптильню с электростатическим контуром

Условно конструкцию можно разделить на три части — дымогенератор, электрическую камеру и генератор поля высокого напряжения.

Корпус установки для копчения представляет металлический ящик, размерами 1х0,6х0,5 м. Если нет возможности изготовить корпус своими руками, то можно приспособить старый холодильник, металлический или деревянный шкаф встречаются в интернете варианты электростатических коптилен в обшитых вагонкой каркасных конструкциях. Сделать их своими руками можно за несколько часов, даже не обладая высокой квалификацией плотника.

В электростатической коптильне корпус не главное — внутри нет ни высоких температур, ни повышенной влажности. Главное — чтобы все электрические узлы были надежно изолированы, а сам корпус заземлен.

Для удобства использования электростатическая коптильня холодного копчения разделяется на три отсека. Камера копчения размером 45х45х50 см расположена в верхней части. Это позволяет без труда подвесить продукты для копчения и контролировать процесс.

Нижняя часть разделена примерно на две равных по размеру части вертикальной перегородкой. В одной располагается дымогенератор, во второй — электрическое оборудование.

Дымогенератор

Источником дыма может служить любой дымогенератор, сделанный своими руками. Наиболее популярны установки тлеющего типа с  эжектором или электрическим нагревательным элементом. Для электростатической коптильни второй вариант более предпочтителен — он компактнее и позволяет получить достаточно дыма за короткое время. После отключения тока к ТЭНу горение в нем прекращается, и щепа даром не горит. Сделать своими руками его несложно.

Расположение дымогенератора в электростатической коптильне

Дымоход генератора расположен в верхней части и дым в камеру копчения поступает естественным способом с конвекционными потоками, не требуя установки вентилятора. На пути следования дыма монтируется съемный фильтр лабиринтного типа, очищающий его смолистых веществ и несколько охлаждая поток. Принцип работы фильтра прост — конденсация плотных фракций на холодном металле. Своими руками фильтр собирается из стальных сегментов по размеру дымового канала.

Фильтр лабиринтного типа

Для равномерного распределения дыма в камере, над выходом дымохода устанавливается рассеиватель — перфорированная пластина полусферического сечения. Запускается генератор за 10-15 минут до включения электростатического поля. За это время весь объем камеры заполняется достаточным количеством в меру холодного дыма, достаточного для копчения и дальше только поддерживается его уровень.

Электростатическое поле

Для создания электростатического поля внутри камеры копчения устанавливаются три сетки — две по сторонам камеры и одна по центру. Они подключаются к катоду генератора постоянного тока. Создаваемое напряжение достигает 20 000 В, поэтому сетки и электроды для подвески продуктов должны быть надежно изолированы от корпуса.

Сетки образуют электростатическое поле

На сетках приварены или закреплены иным контактным способом самодельные игольчатые электроды. Для их монтажа можно использовать заостренные отрезки стальной проволоки, гвозди, жестяные треугольники

Важно, чтобы они были распределены по всей площади катодных сеток равномерно

Анод подключается к крюкам, на которые подвешиваются продукты. Схема генератора тока несложная и своими руками собрать ее тоже можно без особого труда. Описание вариантов генераторов и чертежи для электростатической коптильни найти в интернете и установить может каждый немного смыслящий в электротехнике человек.

Игольчатые электроды распределяются равномерно по сетке

Стоимость деталей сравнительно невысока. Вместе с датчиками температуры, кабелями и выключателями электрическая часть будет по стоимости равна примерно четверти цены всей установки.

Изготовления электростатической коптильни своими руками

Процесс создания коптильни не отличается повышенной сложностью, однако есть ряд нюансов, которые стоит учитывать при её проектировании. Мы подготовили подробную инструкцию, где попытались в доступной и понятной форме осветить каждый шаг производства.

1. На верхнем ярусе корпуса нужно сделать крышку, на которой крепятся дымоотводящая часть и термометр.
2. Диаметрально противоположно, на дне прорезается отверстие для вентилятора, нагнетающего дым. Чтобы поддерживать оптимальное тление, следует следить за подачей воздуха, отдаляя или отворачивая вентилятор.
3. Как правило, дымогенератор располагают в нижней части агрегата (расположение зависит от габаритов основного каркаса). Чтобы минимизировать содержание смолистых веществ, вместе с ним монтируется съёмный фильтр, который также охлаждает дымный поток.
4. Для равномерного разброса дыма по камере, над выходом дымохода крепится рассеиватель.
5. Затем между собой соединяют генератор дыма и охладитель с проточной водой при помощи металлической трубы, наматываемую на дымоход по спирали. Можно использовать гофрированный стальной шланг. Одним концом подключаются к водоснабжению, другой выводят в канализацию.
6. Электростатическое поле создаётся при помощи трёх сеток-подвесок, две из которых устанавливаются по бокам камеры, одна — по центру. Они соединяются с анодом генератора напряжения (положительным зарядом) сетевым проводом. Сетки изготавливаются из медной, латунной или стальной проволоки.
7. Катод (отрицательный заряд) подводится к крюкам, на которые нанизываются продукты. Если корпус металлический, сырьё должно быть произолировано эбонитовыми кольцами (либо используйте диэлектрические стержни).
8. Также желательно оборудовать конструкцию каким-либо влагосборником, чтобы избавиться от избытка выделяемых жиров и воды. Лучше его разместить где-нибудь внизу — так, влага будет скапливаться на стенках и стекать в специализированный лоток.

Как выбрать щепу для копчения

Цвет, вкус и аромат копченого продукта зависит от многих факторов, в том числе от качества опилок или щепы, породы дерева.

Щепа для копчения должна быть, без плесени, гнили с умеренной влажностью. Слишком сырая будет плохо тлеть с образованием большого количества водяного пара. Пересушенная легко воспламеняется. Оптимальный размер щепы — 2–3 см.

Щепа дерева хвойных пород не походит для копчения поскольку она содержит большое количество смол. Не используют и березовую щепу по этим соображениям.

Самая универсальна древесина для копчения — осина и ольха. Они дают чистый дым без опасных примесей и подходят для копчения любых продуктов.

Для рыбных блюд к ольхе добавляют можжевельник, грушу, яблоню, рябину. Приятный пряный запах рыбе придают виноградные косточки.

Для копчения мяса и птицы подходит ольха, ясень, осина и бук. Щепу яблони, абрикоса и вишни обычно используют для приготовления птицы.

Сыры рекомендуется коптить буком, ольхой, грушей.

Мне нравится4Не нравится

Самостоятельное изготовление

Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:

• на старом телевизионном трансформаторе;
• на старом двухтактном двигателе или же катушке зажигания.

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

Подбор материалов и комплектующих

Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.

• Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.
• Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000-2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

Инструкции по сборке

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.

Собирается он размерами 70х50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

Особенности и преимущества

Электрокоптильня подходит для приготовления мясных продуктов, рыбы, колбас и сала. Такие конструкции используют как для домашнего пользования, так и для приготовления продуктов копчения на производстве. При выборе электрической коптильни следует продумать, для каких целей она будет предназначена. Если для копчения не планируется брать большое количество продуктов, то вполне подойдет небольшая электрическая коптильня, в которую можно загрузить до трех килограмм продуктов. Усовершенствованные модели подходят для готовки в них до 15 кг мяса, рыбы, сала или колбас. Такие конструкции часто используют в небольших цехах или ресторанах. Для промышленного использования выбирают модели, которые рассчитаны даже на 500 кг продуктов.

Выбирая коптильню, следует учитывать ее мощность, так как от этого будет зависеть время приготовления продукта. Для домашнего использования больше подойдет электронная коптильня с потенциалом в 500–600 Вт. При выборе большой конструкции стоит учитывать, что продуктов в ней можно приготовить больше, но такие модели не отличаются мобильностью, их сложно возить с собой на пикник. Если коптильня имеет ТЭН, то для нее не требуется создание определенных условий эксплуатации. При установке такой конструкции главное, чтобы был доступ к розетке с напряжением 220 В. Данные конструкции очень удобны для домашнего использования.

Электрическая коптильня имеет следующие преимущества:

• большой срок службы;
• компактность – конструкции имеют не очень большой вес (около 5 кг). Такой небольшой по размеру и весу агрегат легко можно перевезти с собой в машине для выезда на природу, чтобы приготовить в нем ароматные блюда;
• полная безопасность;
• используя такие конструкции можно получить менее калорийный продукт, приготовление осуществляется без добавления жира;
• во время приготовления продуктов нет необходимости находиться рядом с коптильней. После настройки устройства можно заняться своими делами.

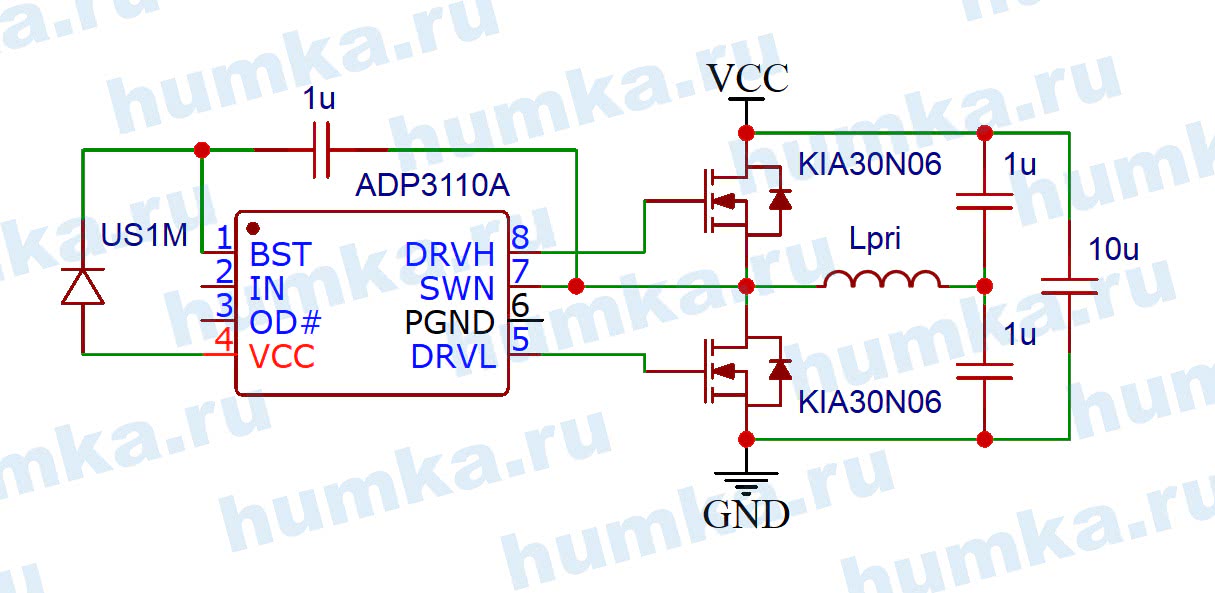

Схема силовой части первого высоковольтного генератора:

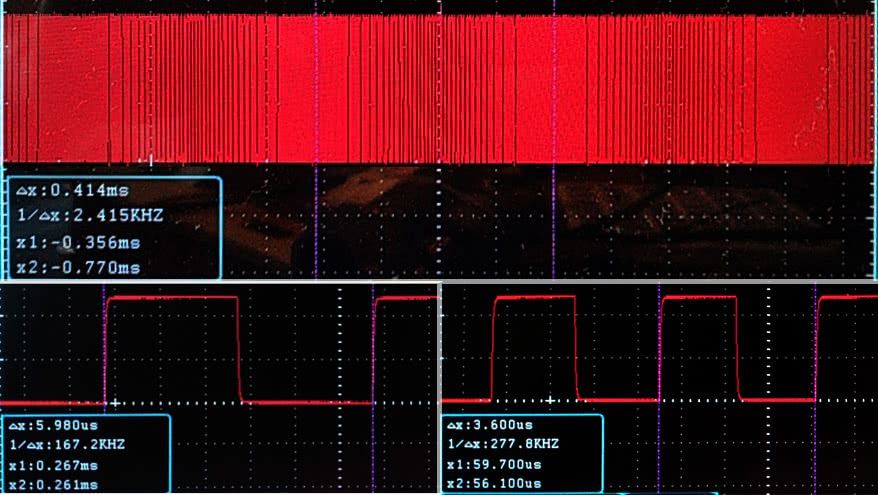

Микроконтроллер генерирует циклический сигнал с периодом ~414-420ms, в течении которого частота меняется от ~167 до 277kHz.

Второй модуль по всей видимости является предыдущей версией первого, и кроме отличия в деталях имеет другие параметры по частоте:

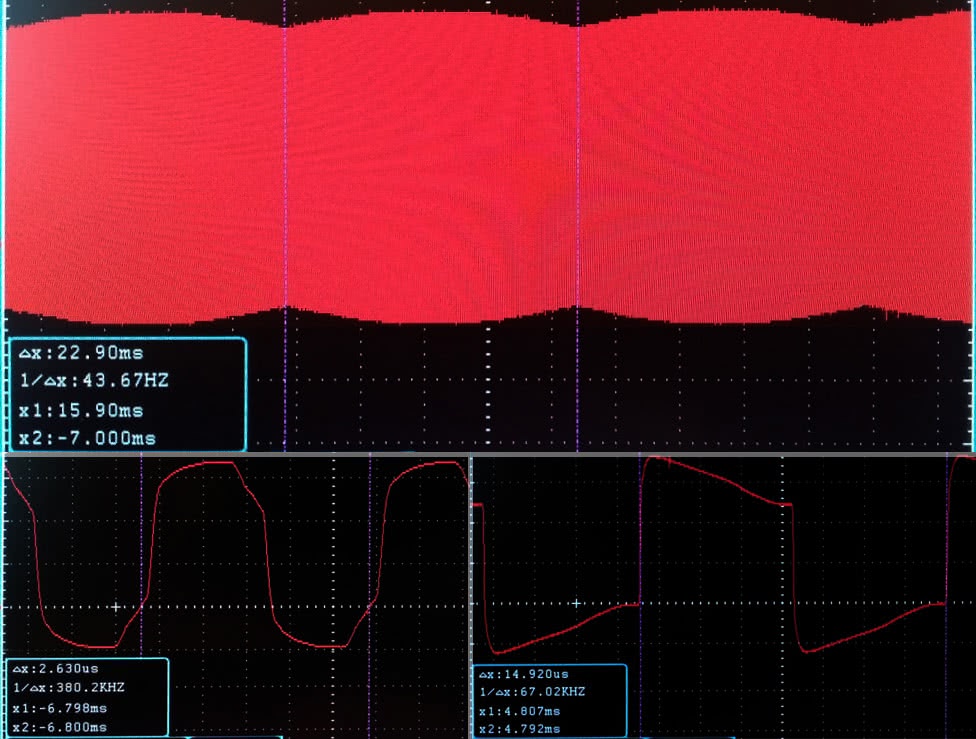

Здесь сигнал имеет циклический период ~23ms, частота меняется от ~67 до 380kHz.

Выходной трансформатор имеет первичную обмотку 24uH и вторичную 465mH (измерения проводились на частоте 1kHz).

Проверка самодельным киловольтметром из наборного резистора в 500МОм и микроамперметра на 100uA показала, что первый модуль через штатный умножитель даёт ~14 киловольт при токе потребления 1.15А, второй, через умножитель первого, даёт 10.2 киловольта при среднем токе 260mA, т.к. первый высоковольтный генератор из-за неудачной конструкции умножителя пробивало по воздуху, для измерения пришлось поместить его в стакан с маслом.

Оба теста проходили при напряжении питания 12 вольт. Несмотря на заявленную продолжительность работы 24 часа, трансформатор преобразователя в процессе работы сильно нагревается, и больше одной-двух минут включать его не стоит, причем следует понимать что тепловизор не отображает реальный нагрев сердечника т.к. он находится под слоем компауда. В реальности трансформатор первой версии блока обжигает пальцы уже после двух минут непрерывной работы.

Схема блока

Все это собираем по следующей схеме – должно получиться вот так:

С блока питания я корпус снял, так удобнее монтировать в корпус ВВ блока (но менее безопасно)

Обратите внимание на маркировку диодов, у них на одном конце имеются полоски обозначающие катод. Для того что бы при работе ВВ блока не прошивало высокое напряжение, все выводы конденсаторов и диодов заливаем клеем из клеевого пистолета

Помимо изоляции, это придаст еще и жесткость конструкции умножителя.

Умножитель паяется так:

После этого все монтируем в корпусе:

Ну и результат. Под вольтамперметром написана максимальная эффективная мощность ВВ блока.

Устройство электрокоптильни

Оборудование предусматривает следующие конструктивные элементы:

• корпус;
• сетку-подвеску;
• блок дымогенерации;
• охладитель дыма.

Основным модулем оборудования является высоковольтный генератор. Именно от данного агрегата и зависит эффективность системы и уровень обработки получаемых копченостей.

В камере из диэлектрической основы устанавливается съемная подвеска. Внутренняя поверхность стенок оснащается направляющей сеткой. Дымогенерирующий блок с охлаждающей системой располагаются в нижнем секторе камеры копчения. В некоторых моделях блок дымогенерации сооружается в отдельном корпусе.

Характерные особенности работы коптильной установки:

• в процессе обработки мясных продуктов в электростатической коптильне холодного копчения исключается возможность деградации и деструкции животного белка и жиров;
• процедура сильно напоминает вяление с относительно высокой скоростью обработки;
• наличие электростатики обуславливает насыщение продуктов дымом в интенсивном режиме.

При работе электростатической коптильни горячего копченияпроисходит экстремально быстрая ликвидация частиц пара и кислот из дыма с высокотемпературной воздушной массой. В результате обрабатываемый продукт интенсивно теряет влагу, и по сути заготовки жарятся в горячем воздухе с дымом.

Преимущества применения коптильного агрегата:

• простота эксплуатации и обслуживания. Требуется лишь заправить оборудование щепой, загрузить мясо, рыбу, птицу или сало на подвеску и запустить процесс обработки продуктов дымом. После завершения сеанса копчения камеру разгружают и проводят чистку поверхностей влажной салфеткой;
• легкость конструкции и эргономичность. Компактную модель установки можно с удобством пристроить на балконе или эксплуатировать на просторах кухни;
• возможность приготовить изысканные копчености своими руками с учетом пищевых предпочтений домочадцев.

Электростатическая коптильня имеет простоту эксплуатации и обслуживания

Использование электростатической установки для обработки продуктов дымом позволяет разнообразить рацион вкусными и полезными деликатесами.

Сборка самодельной электростатической коптильни

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.

Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.

• Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
• Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.

Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.

Видео: обзор самодельной электрической коптильни

Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.

Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.

Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.

Подключать к отрицательному полюсу напряжения нужно все сырье.

• Установку закрывают крышкой, и поджигают топливо.
• После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.

Электрическая коптильня очень популярна не только среди владельцев собственных участков. Компактные электроприборы для копчения используют в домашних условиях. Самому сделать такой прибор несложно. Зачастую его собирают из старого холодильника или металлической емкости.

В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Основные характеристики коптильни «Электра»

Время копчения от 15 минут до 3 часов! Для сравнения: традиционное холодное копчение занимает от 24 до 72 часов. Секрет в технологии электростатического копчения

Мобильность: компактные размеры 63х73х30 см. Легко перевозить даже в небольшом легковом автомобиле

Стерильность: копчености дезинфицируются и дольше хранятся. Электростатическое копчение обладает бактерицидным действием

Энергосбережение: потребляет как обычная лампочка 60 Вт

Расход щепы — всего 100-200 граммов на 1 цикл копчения

Что в комплекте?

1. 2 шампура
2. Поддон
3. Турбозажигалка
4. Ольховая щепадля копчения (1 пакет)
5. Руководство по эксплуатации

Похожие записи:

Дюбель дрива для гипсокартона как использовать Монтаж снегозадержателей на металлочерепицу Долговечная, нескользкая, простая в монтаже Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Звонок своими руками и схема подключения электрозвонка в квартиру
