Принцип работы
Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:
- Подающий.
- Обратный.
Схема узла отопления для многоэтажного дома.
Теперь нужно найти на схеме тепловую камеру, через которую вода отправляется в подвальное помещение. Также можно заметить запорную арматуру, которая должна в обязательном порядке стоять на входе. Выбор арматуры зависит от типа системы. Для стандартной конструкции используют задвижки. Но если речь идет о сложной системе в многоэтажном доме, то мастера рекомендуют брать стальные шаровые краны.При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:
- 150/70°C;
- 130/70°С;
- 95(90)/70°C.
Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.
Установка элеваторного узла
Как правило, монтаж элеваторного узла отопления осуществляется в подвальных помещениях. Использование такого места возможно при условии соблюдения ряда требований:
- Это должно быть крытое помещение с плюсовой температурой (выше 0°)
- На трубах во влажном помещении в силу большой разности температур оседают капельки воды (образуется конденсат). Это ведет к быстрому износу оборудования. Чтобы поддерживать трубы в сухом состоянии необходимо установить систему вытяжной вентиляции.
Совет! Избавиться от конденсата также можно при помощи изоляции труб. На трубопровод наносится слой жидкой теплоизоляции, либо «одеваются» теплоизоляционные трубки из вспененного полиэтилена.
В системах с автоматическим элеватором отопления, для бесперебойной подачи электроэнергии предусматривается установка независимого источника питания. Автономное питание обеспечит работу устройств даже при отключении электроэнергии.
Определение значения теплового узла
Элеватором называется энергонезависимое самостоятельное устройство, которое выполняет функции водоструйного насосного оборудования. Тепловой узел понижает давление, температуру теплоносителя, подмешивая охлажденную воду из системы отопления.
Оборудование способно передавать теплоноситель, нагретый до максимально высоких температур, что выгодно с экономической точки зрения. Тонна воды, прогретая до +150 С, обладает тепловой энергией намного большей, чем тонна теплоносителя с температурой всего в +90 С.
Принципы работы и подробная схема теплового узла
Чтобы понять, как работает оборудование, надо разобраться с его устройством. Схема элеваторного узла отопления не отличается сложностью. Устройство представляет собой металлический тройник с соединительными фланцами на концах.
Конструктивные особенности такие:
- левый патрубок – это сопло, сужаемое к концу до расчетного диаметра;
- за соплом идет камера подмеса (смесительная) цилиндрической формы;
- нижний патрубок нужен для присоединения трубопровода обратной циркуляции воды;
- правый патрубок – это диффузор с расширением, транспортирующий горячий теплоноситель в сеть.
Несмотря на простое устройство элеватора теплового узла, принцип работы агрегата намного сложнее:
- Прогретый до высокой температуры теплоноситель перемещается через патрубок в сопло, затем под давлением скорость транспортировки повышается, и вода быстро перетекает через сопло в камеру. Эффект водоструйного насоса поддерживает заданную интенсивность течения теплоносителя в системе.
- При прохождении воды через камеру напор уменьшается, и струя проходит через диффузор, обеспечивая разрежение в камере подмеса. Затем под высоким давлением теплоноситель перемещает через перемычку жидкость, возвращенную из магистрали отопления. Давление создается эффектом эжекции за счет разряжения, которое поддерживает поток подаваемого теплоносителя.
- В камере подмеса температурный режим потоков уменьшается до +95 С, это оптимальный показатель для транспортировки по системе отопления дома.
Понимая, что такое тепловой узел в многоквартирном доме, принцип работы элеватора и его возможности, важно поддерживать рекомендуемый перепад показателей давления в трубопроводе подачи и обратки. Разница необходима для преодоления гидравлического сопротивления сети в доме и самого прибора
Интегрируется элеваторный узел системы отопления в сеть так:
Интегрируется элеваторный узел системы отопления в сеть так:
- левый патрубок присоединяется к магистрали подачи;
- нижний – к трубам с обратной транспортировкой;
- отсекающие задвижки монтируются с обеих сторон, дополняются грязевым фильтром для предупреждения засорения узла.
Вся схема оснащается манометрами, счетчиками учета расхода тепла, термометрами. Для лучшего сопротивления потоков перемычка в трубопровод обратной подачи врезается под углом в 45 градусов.
Достоинства и недостатки тепловых узлов
Энергонезависимый элеватор отопления стоит недорого, не нуждается в подключении к сети питания, безупречно работает с теплоносителем любого вида. Эти свойства обеспечили востребованность оборудования в домах с центральным отоплением, куда подается теплоноситель высокой степени нагрева.
Недостатки применения:
- Поддержание перепада напора воды в трубопроводах обратного тока и подачи.
- Каждая магистраль требует конкретных расчетов и параметров теплового узла. При малейших изменениях температуры жидкости придется подстраивать отверстия форсунок, устанавливать новое сопло.
- Нет возможности плавно регулировать интенсивность и прогрев транспортируемого теплоносителя.
В продаже предлагаются узлы с регулируемым проходным сечением ручным или электрическим приводом шестеренчатой передачи, расположенной в предкамере. Но в этом случае устройство теряет энергонезависимость.
Что это такое
Функции
Говоря простыми словами, элеваторные узлы отопления — это своеобразные буферы между теплотрассой и домовыми инженерными системами.
Они совмещают несколько функций:
- Преобразуют перепад давлений между нитками трассы (3-4 атмосферы) в необходимые для работы отопительного контура 0,2.
- Служат для запуска или остановки систем отопления и горячего водоснабжения.
- Позволяют переключаться между разными режимами работы системы ГВС.
Элементы
Простейшая схема элеваторного узла отопления включает:
- Пару входных задвижек на подающей и обратной нитках. Подача всегда расположена выше обратки.
- Пару домовых задвижек, отсекающих элеваторный узел от системы отопления.
- Грязевики на подаче и, реже, на обратке.
На фото — грязевик, предотвращающий попадание песка и окалины в отопительный контур.
- Сбросники в контуре отопления, позволяющие полностью осушить его или перепустить систему на сброс, выгнав из нее при запуске существенную часть воздуха. Сбросы считается хорошим тоном выводить в канализацию.
- Контрольные вентиля, позволяющие замерить температуры и давления подачи, обратки и смеси.
- Наконец, собственно водоструйный элеватор — снабженный с соплом внутри.
Как работает элеваторная система отопления? В основе принципа ее работы лежит закон Бернулли, утверждающий, что статическое давление в потоке обратно пропорционально его скорости.
Более горячая и находящаяся под более высоким давлением вода из подающего трубопровода впрыскивается через сопло в раструб элеватора и создает там, как ни парадоксально это звучит, зону разрежения, вовлекающую через подсос часть воды из обратного трубопровода в повторный цикл циркуляции.
Тем самым обеспечиваются:
- Большой расход теплоносителя через контур при минимальном его расходе из трассы.
- Выравнивание температур ближних к элеватору и дальних от него отопительных приборов.
Как распределяются давления, измеренные во время отопительного сезона? Приведем типичные параметры.
Температуры в трассе и после элеватора подчиняются так называемому температурному графику, определяющим фактором в котором является уличная температура. Максимальное значение для подающей нитки трассы — 150 градусов: при дальнейшем нагреве вода закипит, несмотря на избыточное давление. Максимальная температура смеси — 95 С для двухтрубных и 105 для однотрубных систем.
Помимо перечисленных элементов, элеватор системы отопления может включать врезки горячего водоснабжения.
Возможны две их основных конфигурации.
- В домах, построенных до конца 70-х годов, ГВС запитано через одну врезку в подачу и одну — в обратку.
- В более новых домах присутствует по две врезки на каждой нитке. На между врезками ставится подпорная шайба с диаметром на 1-2 мм больше, чем диаметр сопла. Она обеспечивает перепад, достаточный для того, чтобы при включении ГВС по схемам «из подачи в подачу» и «из обратки в обратку» через спаренные стояки и полотенцесушители непрерывно циркулировала вода.
4 Характерные неисправности теплоузла
При функционировании элеваторного узла могут возникать сбои в его работе. Неисправности определяются при анализе показаний, полученных манометрами в контрольных точках теплового узла:
- 1. Возникают неисправности из-за засоpa магистралей грязью и частицами коррозионного процесса. Если давление в системе ниже, чем перед грязевиком, тогда засорилось именно это устройство. Нужно очистить спускные каналы, сетки и внутреннюю поверхность конструкции.
- 2. Причиной скачков давления в отопительном контуре может быть засорение или коррозия сопла. При разрушении последнего давление может превысить нормативные требования.
- 3. Возникают ситуации, при которых давление в системе повышается, а датчики, расположенные в обратной магистрали перед грязевиком и за ним, выдают разные показания. Значит, нужно очистить грязевик обратки.
- 4. Под действием коррозии изменяются размеры сопла. Это грозит вертикальным разрегулированием системы отопления. На нижних этажах радиаторы будут горячими, а на верхних — чуть тёплыми. Для устранения подобной ситуации требуется замена вышедшего из строя сопла на новое с таким же диаметром.
Не может быть эффективным функционирование элеваторного узла при температуре 150 °C. Например, чугун не выдерживает термические перепады. Если в помещении применяются батареи из этого материала, они подвергнутся деформации и выйдут из строя. Может возникнуть аварийная ситуация из-за полного разрушения радиаторов.
Как работает элеватор
Изучая схему элеваторного узла системы отопления, а именно то, что он собой представляет и как функционирует, нельзя не отметить схожесть готовой конструкции с водяными насосами. При этом для работы не требуется получение энергии из иных систем, а надежность можно будет наблюдать в конкретных ситуациях.
Основная часть приспособления с внешней стороны похожа на гидравлический тройник, установленный на обратке. Через простой тройник теплоноситель спокойно попадал бы в обратку, минуя радиаторы. Такая схема теплоузла была бы нецелесообразной.
В обычной схеме элеваторного узла отопительной системы имеются такие детали:
- Предварительная камера и подающая труба с установленным на конце соплом определенного сечения. Через нее подается теплоноситель из обратной ветки.
- На выходе встроен диффузор. Он предназначен для передачи воды к потребителям.
На данный момент можно встретить узлы, где сечение сопла корректируется электроприводом. Благодаря этому можно автоматически подстраивать приемлемую температуру теплоносителя.
Ремонт и замена деталей элеватора
Несмотря на то, что элеватор отопления является долговечным механизмом, всё-таки его детали иногда могут требовать замены. Например, сопло нужно менять, когда его диаметр увеличивается вследствие износа, который происходит из-за трения твёрдых частиц, попадающихся в воде-теплоносителе.
Видео описание
В следующем видео подробно рассказано о тепловых пунктах:
Также сопло меняют, когда оказывается надо повысить/понизить температуру воды, подающуюся в отопительную систему дома.
Иногда для изменения параметров теплоносителя без замены деталей на элеватор в системе отопления устанавливают задвижки (ручные заслонки), однако это не очень помогает проблеме. Дело в том, что при таком ручном, даже кустарном способе регулировки не удастся достичь равномерного распределения воды по всей системе отопления.
О ремонте
Если показатели входной и выходной температуры теплоносителя не соответствуют стандартным, это сигнализирует о поломке или неправильной работе элеватора отопления.
Элеватор на схемеИсточник i3.guns.ru
При равных температурных показателях есть вероятность засора элеватора либо нужно уменьшить диаметр сопла. В случае обнаружения очень большой разницы между указанными показателями следует останавливать работу устройства и ремонтировать его
Также нужно обратить внимание на элеватор, если часть отапливаемых помещений недополучает тепло. Проверяют на исправность все части элеватора перед началом каждого отопительного периода
Коротко о главном
Элеватор в системе отопления – это главный элемент при перераспределении перегретой воды, идущей в отопительную систему.
Огромные давление и температура теплоносителя убывают при его прохождении через элеваторный узел.
Уменьшенный/увеличенный диаметр сопла меняет параметры элеватора.
Контроль за исправностью элеватора производится с помощью наблюдения за входящими и выходными параметрами системы.
Для равномерного распределения теплоносителя по разным потребителям с помощью элеватора отопления можно применять коллектор или гребёнку.
Отрицательными сторонами использования элеватора является сложность монтажа и регулировки температуры теплоносителя, положительными – долговечность и экономность.
Элеватор с автоматической регулировкой
Используется два основных типа элеваторных узлов:
- без регулировки;
- устройства с автоматическим регулированием.
Второй тип устройств имеет свои особенности работы. Их конструкция позволяет электронными методами регулирования менять сечение сопла. Внутри такого элемента располагается специальный механизм, посредством которого происходит перемещение дроссельной иглы.
Дроссельная игла оказывает воздействие на сопло и меняет его просвет. В результате изменения просвета сопла существенно изменяются показатели расходования теплоносителя.
Изменение просвета не только оказывает влияние на расход жидкости внутри отопительных труб, но и на скорость ее перемещения. Все это становится результатом изменения коэффициента, при котором происходит смешивание холодной воды из обратного трубопровода и горячей воды, идущей по внешней магистральной трубе. Так происходит изменение температуры теплоносителя.
Посредством элеватора происходит регулировка не только подачи жидкости, но и ее давления. Давление самого устройства направляет поток теплоносителя в отопительном контуре.
Поскольку элеватор отчасти является циркуляционным насосом, то в его конструкцию удачно вписываются распределительные устройства. Это необходимо в многоэтажных домах, где проживает сразу несколько потребителей.
Основным распределительным устройством выступает коллектор или гребенка. В данную емкость попадает теплоноситель, выходящий из элеваторного узла. Жидкость выходит из гребенки через множество выходов, распределяясь по квартирам дома. При этом напор в системе остается неизменным.
Можно ремонтировать отдельных потребителей без необходимости остановки всего контура отопления.
Расчёт узла
Элеваторные узлы системы отопления – это центровые элементы отопительных систем, осуществляющие обогрев жилых или нежилых помещений без лишних затрат тепла. Так как эти системы могут быть разными по количеству обслуживаемых объектов, необходимо производить расчёт элеватора, чтобы устанавливаемое устройство работало правильно. Сущность такого подсчёта параметров будущего элеватора состоит в том, что необходимо узнать два числа: размер камеры для смешения жидкостей (d) и сопла (dс).
Размер (диаметр) внутренней камеры, смешивающей воду разной температуры, вычисляется по формуле:
d = 0,874 * √Gпр,
где Gпр – это количество смешанной воды (приведённое), указывается в тоннах в час.
Чтобы вычислить показатель количества воды, нужно подставить значения в следующую формулу:
Gпр = Gс / √h = Q / [(tсм – tоб) * √h * 1000],
где Gс – расчётный расход воды (т/ч);
h – обратный эффект от системы отопления (сопротивление; измеряется в метрах водяного столба);
Q – количество расходуемого тепла (в килокалориях в час);
tсм, tоб – обозначает t водяной смеси, которая идёт на отопление, и соответственно остывшей воды, идущей обратно, то есть по обратке (выражается в градусах по шкале Цельсия).
Видео описание
В этом ролике вы увидите, как разбирать, устанавливать сопло в элеваторе:
Теперь необходимо определить размер (диаметр) сопла (dс) по нижеприведённой формуле:
dс = 10d / √[0,78 / Gпр2 * (1 + u)2 * d4 + 0,6(1 + u)2 – 0,4u2],
где u – безразмерный коэффициент инжекции или смешивания.
Далее для подсчёта u нужно вычислить u` по формуле:
u` = (t1 – tсм) / (tсм – tоб),
где t1 – это температура теплоносителя на входе в элеватор (в °С).
Чтобы вычислить u, требуется подставить значение коэффициента u` в формулу:
u = u` * 1,15.
После расчёта остаётся только подобрать нужное сопло. Они выпускаются нескольких размеров и маркируются цифрами от 0 до 7. Выбирать нужно то, которое по размеру ближе к расчётному значению (смотрите таблицу №1).
Таблица №1. Диаметр сопла.
Размерность сопла | Расход воды, т/час | Вес сопла, кг | Диаметр горловины сопла, см |
0,1-0,4 | 6,4 | 1 | |
1 | 0,5-1 | 8,1 | 1,5 |
2 | 1-2 | 8,1 | 2 |
3 | 1-3 | 12,5 | 2,5 |
4 | 3-5 | 12,5 | 3 |
5 | 5-10 | 13 | 3,5 |
6 | 10-15 | 18 | 4,7 |
7 | 15-25 | 18,5 | 5,9 |
Ремонт и замена деталей элеватора
Несмотря на то, что элеватор отопления является долговечным механизмом, всё-таки его детали иногда могут требовать замены. Например, сопло нужно менять, когда его диаметр увеличивается вследствие износа, который происходит из-за трения твёрдых частиц, попадающихся в воде-теплоносителе.
Видео описание
В следующем видео подробно рассказано о тепловых пунктах:
Также сопло меняют, когда оказывается надо повысить/понизить температуру воды, подающуюся в отопительную систему дома.
Иногда для изменения параметров теплоносителя без замены деталей на элеватор в системе отопления устанавливают задвижки (ручные заслонки), однако это не очень помогает проблеме. Дело в том, что при таком ручном, даже кустарном способе регулировки не удастся достичь равномерного распределения воды по всей системе отопления.
О ремонте
Если показатели входной и выходной температуры теплоносителя не соответствуют стандартным, это сигнализирует о поломке или неправильной работе элеватора отопления.
Элеватор на схемеИсточник i3.guns.ru
При равных температурных показателях есть вероятность засора элеватора либо нужно уменьшить диаметр сопла. В случае обнаружения очень большой разницы между указанными показателями следует останавливать работу устройства и ремонтировать его
Также нужно обратить внимание на элеватор, если часть отапливаемых помещений недополучает тепло. Проверяют на исправность все части элеватора перед началом каждого отопительного периода
Коротко о главном
Элеватор в системе отопления – это главный элемент при перераспределении перегретой воды, идущей в отопительную систему.
Огромные давление и температура теплоносителя убывают при его прохождении через элеваторный узел.
Уменьшенный/увеличенный диаметр сопла меняет параметры элеватора.
Контроль за исправностью элеватора производится с помощью наблюдения за входящими и выходными параметрами системы.
Для равномерного распределения теплоносителя по разным потребителям с помощью элеватора отопления можно применять коллектор или гребёнку.
Отрицательными сторонами использования элеватора является сложность монтажа и регулировки температуры теплоносителя, положительными – долговечность и экономность.
Как работает тепловой пункт с элеваторным узлом смешения
Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.
Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.
«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.
Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.
Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

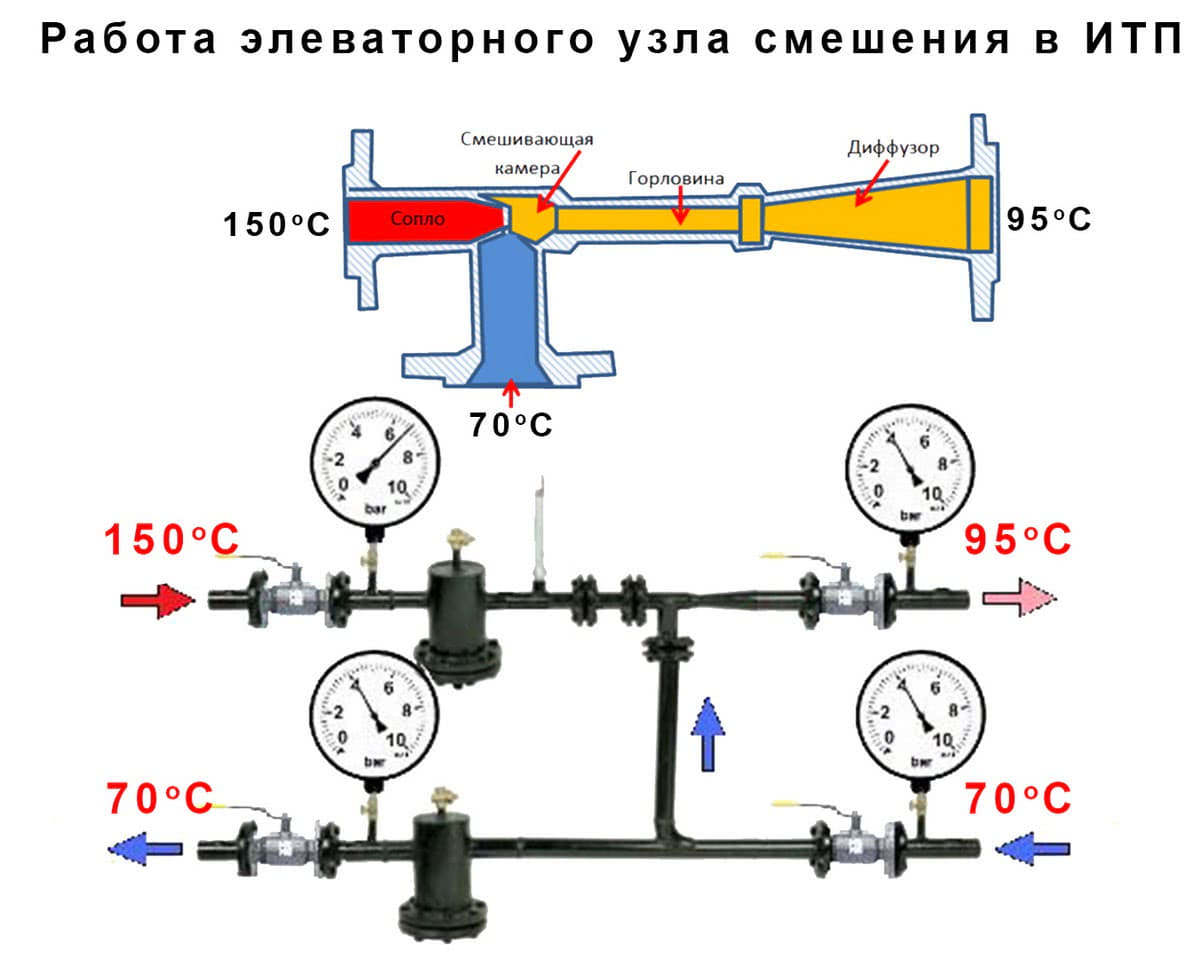

Как происходит смешение
В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.
В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.
1 Дешёвый и простой
2 Не требует обслуживания
3 Не зависит от электрической сети
Недостатки элеваторных узлов смешения
1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.
2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.
3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.
4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.
5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.
Где установлены тепловые пункты с элеваторными узлами?
Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.
Где можно применять элеваторные ИТП?
В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.
Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.
Устройство и принцип работы элеватора отопления
В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.
Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.
Схема теплового узла
Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».
В обвязку элеватора входят:
- грязевые фильтры;
- манометры (на входе и выходе);
- термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
- задвижки (для проведения профилактических или аварийных работ).
Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.
Преимущества его применения для отопления больших объектов, домов и высоток:
- безотказность, благодаря простоте конструкции;
- низкая цена монтажа и комплектующих деталей;
- абсолютная энергонезависимость;
- существенная экономия потребления теплоносителя до 30%.
Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:
- расчет делается индивидуально для каждой системы;
- нужен обязательный перепад давления в системе отопления объекта;
- если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.
Элеватор с автоматической регулировкой
В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.
Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.
Особенности узла
При обустройстве отопления с установкой элеваторного узла, необходимо уделить достаточное внимание силе сопротивления напора внутри подающей трубы. Наиболее приемлемым значением сопротивления будет соотношение 1 к 7
В любом ином случае всю систему можно смело считать неэффективной.
Также стоит обратить внимание на скорость и силу давления теплоносителя в подающем контуре и обратке, после чего нужно сделать сверяющий расчет. В целом эти полученные значения должны быть полностью идентичны – максимально допустимая разница не должна превышать 0.5 кгс/куб.см
В том случае, если давление и сила напора в обратном и подающем контурах сильно отличаются, необходимо тщательно прочистить весь трубопровод. Наиболее часто встречаемой проблемой является обычный грязевой засор.
Среди всевозможных моделей, элеваторные узлы с регулируемым соплом больше всего востребованы в общественных зданиях и котельных благодаря возможности быстрого изменения уровня подачи жидкости. Например, в таких зданиях в ночное время отопление можно убавлять, а днем снова доводить температуру до комфортного уровня.
Элеваторные узлы хоть и не имеют аналогий по принципу работы и предназначению, все же имеют некоторые недостатки. К недостаткам относятся:
- Сложный монтаж. Человек, не обладающий нужными знаниями, не сможет самостоятельно установить элеваторный узел. Кроме того, для его установки зачастую требуется не один мастер, а сразу несколько.
- Температуру выходного теплоносителя невозможно контролировать. То есть, из элеваторного узла выходит теплоноситель неопределенной температуры, а уже в дальнейшем его уровень нагрева можно узнать и довести до нормы.
- Каждый элемент отопительной системы должен идеально сочетаться с элеваторным узлом.
- Необходимо в ручную проверять и контролировать разницу давления во входном и обратном контурах.
Сложность монтажа элеватора не позволяет справиться с процессом в одиночку
Дункан — Курск
Элеваторный узел со стальным водоструйным элеватором предназначен для регулирования температурного режима отопления с температурой теплоносителя в системе не более 150 оС и давления в системе не более 1,6 МПа. Элеваторный узел со стальным водоструйным элеватором предназначен для регулирования температурного режима отопления с температурой теплоносителя в системе не более 150ºС и давления в системе не более 16 атмосфер.
Элеваторный узел присоединяет систему отопления к источнику теплоснабжения при необходимости снижения температуры воды, поступающей из тепловой сети, путем подмешивания к ней части обратной воды от системы отопления и располагаемом напоре перед элеватором, достаточном для его работы. Кроме этого, элеваторный узел предназначен для контроля за параметрами работы системы отопления. Проектирование элеваторных узлов и выбор их основных элементов должны выполняться компетентными специалистами. На приведенной ниже схеме показана базовая простейшая комплектация элеваторного узла.
Состав типового элеваторного узла.
1- элеватор водоструйный (40с10бк); 2- задвижка стальная (30с41нж); 3- задвижка чугунная (30ч6бр); 4- грязевик абонентский; 5- манометр показывающий (МТ-3И); 6- кран трехходовой с контрольным фланцем под манометр (11б18бк); 7- термометр прямой (ТТП); 8- оправа под термометр; 9- кран пробковый сальниковый (11б6бк).
Элеватор водоструйный – струйный насос и не является трубопроводной арматурой, однако, исторически относится к номенклатуре арматуростроения. Элеваторы водоструйные применяются для подачи горячей воды в систему теплоснабжения зданий и выравнивания температуры путем смешивания с обратной водой. Элеватор водоструйный применяется для смешивания горячей воды, поступающей из теплосети (+1500С), с обратной водой (максимум +700С) Различают: элеватор водоструйный и элеватор пароструйный. |
Водоструйный элеватор устанавливается на участке тепловой сети для снижения температуры горячей воды, подаваемой в местные системы отопления, путем смешивания ее с обратной водой и создает напор, необходимый для циркуляции. | |
Технические характеристики | |
Наибольшая температура обратной воды, 0C | 70 |
Наибольшая температура горячей воды, поступающей из теплосети, 0C | 150 |
Рабочее давление перед элеватором, кгс/см2 | 10 |
Минимальный напор,необходимый для работы элеватора, кгс/см2 | 1…1,5 |
Материал корпуса, штуцера, фланцев | сталь |
Материал сопла | латунь (сталь) |
Номер элеватора | Размеры, мм | Масса, кг | |||||
d1
диаметр сопла, мм |
d
диаметр горловины, мм |
h | L2 | L1 | L | ||
1 | 3-6 | 15 | 110 | 90 | 110 | 425 | 8,1 |
2 | 4-9 | 20 | 110 | 90 | 110 | 425 | 8,1 |
3 | 6-10 | 25 | 155 | 135 | 145 | 625 | 14,4 |
4 | 7-12 | 30 | 155 | 135 | 135 | 625 | 14,4 |
5 | 9-14 | 35 | 155 | 135 | 125 | 625 | 14,4 |
6 | 10-18 | 47 | 214 | 180 | 175 | 720 | 18,0 |
7 | 21-25 | 59 | 214 | 180 | 155 | 720 | 18,0 |
ДАННОЕ ПРЕДЛОЖЕНИЕ НОСИТ ИНФОРМАЦИОННЫЙ ХАРАКТЕР И НЕ ЯВЛЯЕТСЯ ПУБЛИЧНОЙ ОФЕРТОЙ
