Фундамент по технологии тисэ своими руками

Особенности фундамента ТИСЭ

В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи

Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание

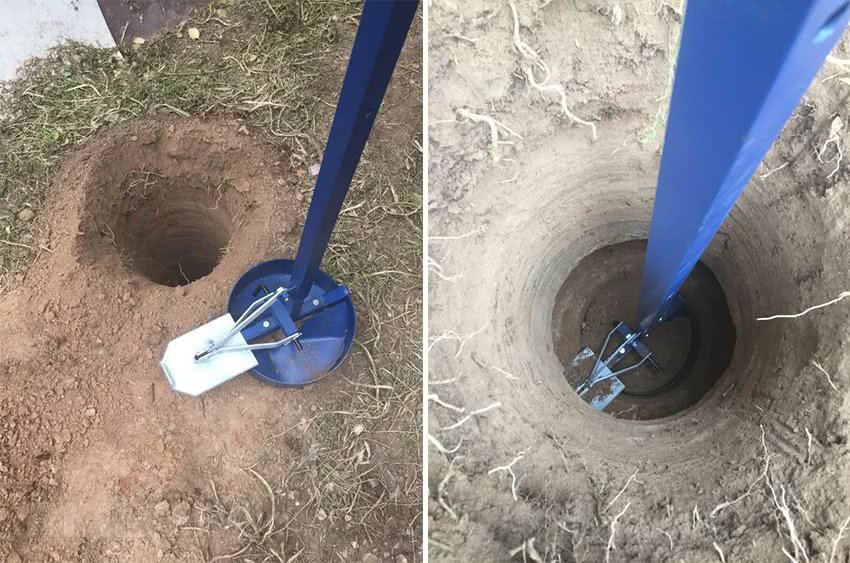

Применение бура ТИСЭИсточник kamtehnopark.ru

Преимущества

Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:

1. Покупать лишний материал.
2. Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
3. Оплачивать труд специалистов по устройству фундамента.

Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.

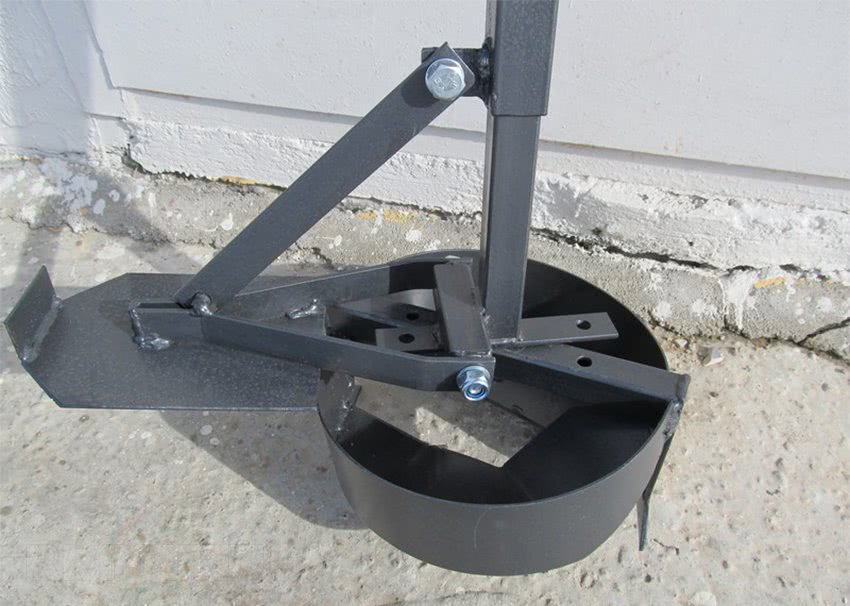

Бур ТИСЭИсточник sadovij-pomoshnik.ru

Недостатки

Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:

1. Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
2. Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
3. Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
4. Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.

Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом

Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки. Возведение фундамента по технологии ТИСЭИсточник house-help.info

Возведение фундамента по технологии ТИСЭИсточник house-help.info

Бурение скважин земляным плугом ТИСЭ-Ф

Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

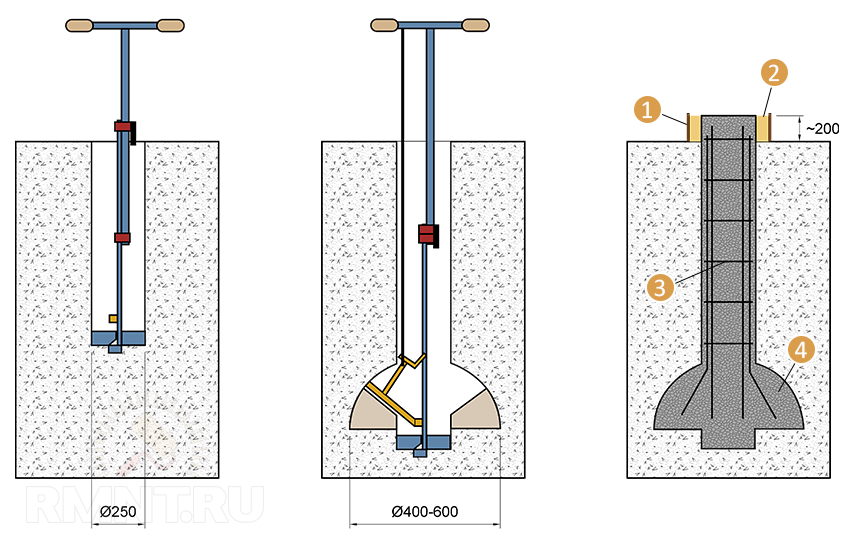

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон

Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.

Преимущества и недостатки материала

Свайный фундамент ТИСЭ, по отзывам специалистов, имеет большой список достоинств:

• Экономичность в сравнении с другими типами фундамента;
• Не требуется использование специальной техники;
• Не требует проведения сложной гидроизоляции, так как фундамент находится над уровнем земли;
• Под сооружением находится вентилируемое пространство;
• Скорость возведения и минимальные трудозатраты;
• Отсутствие усадки;
• Возможность использования в местах близких к ЖД путям, метро и автомагистрали – легко переносит вибрации и не рушится;
• Возможность проведения работ самостоятельно, без привлечения специалистов;
• Возможность установки на проблемных почвах и местах с близко расположенными грунтовыми водами;
• Простота подводки коммуникация.

Но кроме достоинств, фундамент ТИСЭ имеет и недостатки, рассмотрев отзывы застройщиков, были выявлены следующие минусы:

• Не подходит для установки на почвах болотистого типа, обводненных и илистых грунтах;
• Невозможность возведения подвальных помещений;

Трудности с проведением бурения на скалистых и твердых почвах.

Порядок проведения работ при строительстве

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса. При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.

Благодаря экономичности и возможности монтажа на пучинистых грунтах фундамент ТИСЭ популярен в загородном малоэтажном строительстве. Минус технологии – необходимость использования специального бура.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

1. Веса стен, перегородок, перекрытий, кровли и пристроек.
2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Расчет контура фундамента

Перед началом устройства фундамента необходимо сделать разметку и расчет. Разметку производят при помощи; колышек, рейки, лески, рулетки и водного уровня.

Первым делом на месте будущей стены забиваются рейки, с запасом в 2 метра и к ним крепится леска.

Для определения первого угла отступается 1 м от рейки и забивается колышек, от него на длину стены забивается второй колышек. Рейки устанавливаются для нулевой точки опорной конструкции ТИСЭ для определения верхней точки ростверка применяется водный уровень.

Внутренний периметр ростверка определяется по рулетке, на ширину ростверка от внешнего края забивается внутренний периметр соединенный леской. Затем производится разметка под скважины. Можно определить середину между краями ростверка и натянуть леску, а по ней отмечать места для скважин.

Бурение скважин

Бур для скважин фундамента ТИСЭ.

В местах, где находятся отметки, копают на пол штыка ямки и бурят скважины. Бурение производят специальным инструментом фундаментный бур ТИСЭ. Этот инструмент ручной и состоит из рукоятки, штанги из двух секций, бура, накопителя грунта и откидной лопатки. Регулировка глубины производится штангой, грунт забирается и рыхлится грунтоприемником, а откидной лопаткой расширяется основание скважины.

Минус в бурении скважин заключается в том, что после бурения скважины нужно расширить ее основание, а для этого приходится перестраивать бур. Для оптимизации бурения, по советам специалистов, следует набурить несколько скважин, а затем расширить, это отнимет меньше времени, чем перестраивание бура.

Во время бурения бур со штангой вращаются, на штангу надевается откидная лопатка и прикрепляется шпилькой к грунтоприемнику. Подъем лопатки производится шнуром, а спуск под давлением своего веса. После расширения скважин производится армирование и заливка.

Бурение скважин.

Армирование свай

• Сваи армируются для того чтобы повысить их прочность. После того как зальются бетоном арматурные пруты свая получается железобетонной.
• Для армирования свай применяют арматуру диаметром 10-12 мм, для ростверка используется более тонкая арматура.
• Армирование и заливка свай делается отдельно, так как с каркасом свай необходимо связать каркас ростверка.
• Заливка свай производится частями, после каждой части бетона в скважину опускают вибратор и производят уплотнение.

Заливка ростверка

• С помощью ростверка сваи соединяются. Таким образом нагрузка на сваи распределяется равномерно.
• Опалубка монтируется по технологии ТИСЭ. Внутрь опалубки закрепляется гидроизоляция – это необходимо для удержания в растворе цементного молочка.
• На дно опалубки насыпается песок и устанавливается каркас из арматуры, крепят с расстоянием до стенок 5-7 см. Заливка ростверка обязательно уплотняется виброплитой или глубинным вибратором.
• Залитый фундамент остается затвердевать, после этого опалубка снимается и удаляется песок.

Как сделать фундамент ТИСЭ

Сначала, как говорилось, проводится расчет фундамента ТИСЭ. Дабы получить точные цифры, нужно разметить оси конструкции и свайного поля. Понадобятся данные о площади дома, этажности, размерах и весе каждого перекрытия, материале стен, количества несущих из них.

Все эти данные затребуют инженеры, рассчитывающие количество и расположение свай под строением. Исследование почв стоит заказать в гидрологической службе.

Непосредственное строительство начинается с бурения скважин. Каждую из их стенок гидроизолируют. Однако, процесс это трудоемкий. Легче заказать влагостойкий фундамент. Есть же смеси с присадками для заливки в минусовые температуры. Есть и влагостойкий тип бетона. За него приходится доплачивать, но с учетом малого расхода смеси, затраты оправданы.

Готовые лунки под сваи армируют. Можно использовать как стальные, так и композитные пруты. Последние легче, гибче, не подвержены коррозии. Металлическая арматура привычнее и, многим кажется надежней. Хотя, характеристики прочности и устойчивости на растяжение у полимерной с классической версий совпадают.

После армирования углублений под столбы, их заливают бетоном. Желательно использовать вибратор. Он уплотнит строительную смесь, «выдавив» из нее пузырьки воздуха

Особенно важно сделать монолитным. Основание колонн

Значит, вибратор должен опускаться на глубину скважины. Поверхностные аппараты на 2-5 метров вниз не «пробьют».

На затвердевших сваях располагают ростверк фундамента ТИСЭ. Для начала, делают его разметку. После, сооружают опалубку бетонной ленты и гидроизолируют стенки деревянного каркаса. Иначе, доски вберут часть влаги бетонной смеси при заливке в себя.

Дополнительно, фундамент ТИСЭ своими руками можно скрепить с опалубкой. Без гидроизоляции раствор частично проникнет в целлюлозу. Доски будет тяжело отсоединять и ускользнет возможность использовать опалубку еще раз на другом объекте.

Вслед за гидроизоляцией стенок опалубки, армируют пространство в ней. Здесь нужно ознакомиться с премудростями вязки прутов и правильно подобрать их диаметр.

Минимальная ширина армирующей проволоки – 6 миллиметров, а максимальная – 8 сантиметров. Для 3-этажного дома, даже тяжеловесного, требуемый диаметр арматуры не превышает 3-ех сантиметров.

Финальный этап монтажа ТИСЭ — заливка ростверка бетонной смесью. После – лишь гидроизоляция ее поверхности. Кладут рулонные препятствия типа гидроизола или промазывают жидкими битумными составами.

Расширение и армирование

Как подсчитано, в среднем, в день по три расширения можно сделать легко, но заливка сама по себе отнимает очень много времени. Так, например, при диаметре скважин до 30 см, расширение будет до 60 см. В этом случае, на один столб пойдет около 30 кг цемента

Но важно при этом проследить, чтобы раствор не был жидким

Рекомендуется учесть, что если в почве мало песка, то в этом случае эффективно сможет помочь вода. Так, если на ночь залить в готовые скважины около 5 ведер воды, расширения будут делаться намного легче.

Следующий шаг- армирование.  Длина арматуры должна равняться длине самого столба плюс 15 см для образования воздушного зазора ростверка и загиба нижних и верхних частей. Так, если длина составляет около 1,5 м, то на один столб понадобится приблизительно 2 прутка.

Выполнив полностью армирование, стоит позаботиться о качественной гидроизоляции для увеличения срока службы, особенно, если уровень грунтовых вод проходит достаточно близко к поверхности. Обычно для гидроизоляции пользуются рубероидом.

Бур можно приобрести в магазине, а можно и сварить своими руками

Порядок выполнения операций такой:

• разрезать рубероид на части, можно прямо на грунте;
• свернуть его;
• скрепить с помощью канцелярских скрепок и вставить в скважину.

Разместить в углубление лучше уже после того, как полностью заполнится расширение и установится вся арматура. Торчащие концы таких рубашек можно просто обсыпать почвой, вынутой до этого из углубления, и утрамбовать.

Самостоятельное возведение фундаментов по технологии ТИСЭ

Фундамент ТИСЭ относится к группе свайных опор. Он изготавливается по буронабивной технологии. Этот вариант отлично подойдет под индивидуальный дом на пучинистых грунтах.

Морозное пучение

Явление морозного пучения характерно для глинистых почв, к которым относятся:

Пучение возникает при одновременном наличии двух условий: холода и влаги. Глина плохо пропускает жидкость и накапливает ее. В зимний период грунт промерзает на разную глубину, для некоторых территорий страны эта отметка составляет более 2 метров.

При морозном пучении почва увеличивается в объемах и выталкивает фундаменты. Последствиями станут неравномерные деформации, трещины на стенах, разрушение.

Принцип воздействия сил морозного пучения на дом

Универсальный фундамент технология ТИСЭ позволяет бороться с таким явлением. Дом на фундаменте ТИСЭ словно зацепляется за грунт. Это возможно за счет уширения в нижней части.

Для больших строений делают ленточный фундамент ТИСЭ. Такая технология представляет собой комбинированный вариант. Здесь в работу включаются и столбы, зацепленные в землю, и лента, надежно связывающая всю конструкцию воедино.

Универсальный фундамент технология ТИСЭ: преимущества

Строительство фундаментов — важная составляющая работ. Иногда смета на возведение подземной части составляет треть от всей стоимости. Но при грамотном выборе основания можно существенно снизить трудовые и финансовые затраты.

Фундамент на сваях ТИСЭ обладает следующими преимуществами:

• хорошая несущая способность;
• отсутствие потребности в тяжелой технике;
• снижение затрат на транспортировку материалов и конструкций;
• эффективный способ борьбы с морозным пучением;
• возможность использовать при высоком уровне грунтовых вод (УГВ);
• простота технологии.

По поводу последнего плюса необходимо дать пояснения. При строительстве на болотистой местности на время работ придется выполнить временное водопонижение. Это может потребовать дополнительных затрат.

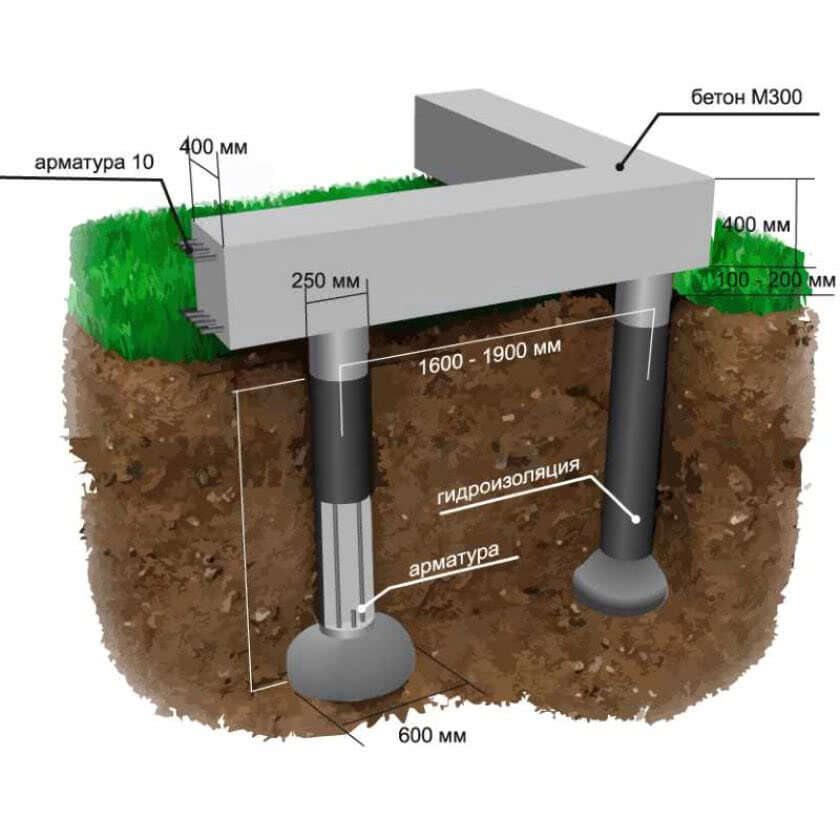

Схема фундамента

Конструкция обладает и другими минусами. Недостатки фундамента ТИСЭ :

• невозможность обустройства подвала или высокая его стоимость;
• увеличение затрат при работе на крупнообломочных грунтах;
• потребность в специальном оборудовании (бур с откидными ножами).

Несмотря на недостатки, фундамент ТИСЭ своими руками под свой дом — это надежная опора для здания, хорошая экология и безопасность для человека.

Изготовление ростверка

Это заключительный этап, пожалуй, самый простой.

Для начала необходимо сделать щиты опалубки, оббив их впоследствии плотным полиэтиленом. Проще закрепить опалубку с помощью обычных шпилек: сверху и снизу просверлить отверстия и загнуть один конец на другой, куда можно закрутить шайбу и гайку. А уже на шпильки уложить арматуру, закрепляющуюся при помощи пластиковых стяжек.

В последнюю очередь рекомендуется провести утепление ростверка фундамента Тисэ. Это увеличит срок эксплуатации основания, и в дополнение послужит своеобразным декоративным элементом.

Таким образом, выполняют фундамент Тисэ под дом из бруса, под баню или веранду, что вполне реально сделать в короткий срок своими руками. Но можно и обратиться в строительную компанию, которая выполнит качественно все работы.

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

• строения из кирпича и блоков — 2400 кг:
• пенобетон, газобетон — 2000 кг;
• каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундаментаИсточник stroy-dom-pravilno.ru

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

• установите и выставьте по уровню деревянные щиты;
• оббейте внутреннюю поверхность полиэтиленовой пленкой;
• установите арматурные каркасы, соединив их проволокой в жесткий контур;
• зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
• заполните подготовленный контур бетонным раствором, удалите из массива воздух;
• обеспечьте твердение бетонной смеси на протяжении 4 недель.

Похожие записи:

Сначала грунтуют или шпаклюют: нужно ли грунтовать стены перед финишной или стартовой шпаклевкой Светодиодные ленты в интерьере комнат Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Сайдинг под камень / как применить фасадные панели под камень? Что такое сухой гидрозатвор для канализации
