Гаражные ворота своими руками (44 фото): установка универсальных изделий, как приварить петли, как сделать ограждение для гаража

Оглавление

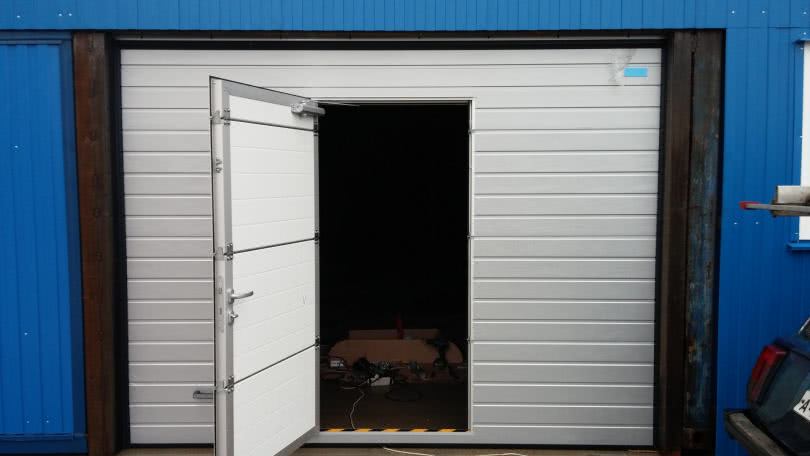

Секционные ворота

Одним из привлекательных вариантов являются секционные гаражные ворота. Они имеют следующие особенности:

включают в себя несколько секций, которые соединены между собой при помощи специальных металлических петель;
смещаются по направляющим, плавно переходя из вертикального положения в закрытом виде в горизонтальную поверхность при их открывании;
в открытом виде они находятся под потолком и не требуют дополнительного места.

Такая конструкция экономит место перед воротами и внутри гаража. Она обладает достаточной прочностью и позволяет ее использовать фактически в любом гараже.

Как правильно сварить ворота из профильной трубы

Наибольшее внимание при изготовлении нужно уделить каркасу ворот – правильной прямоугольной раме. Чтобы не было перекосов, ее следует собирать на горизонтальной поверхности

Лучше всего, если у вас будет специализированное сварочное оборудование, включающее не только аппарат, но и стол. Правильный прямоугольник каркаса поэтапно собирается так:

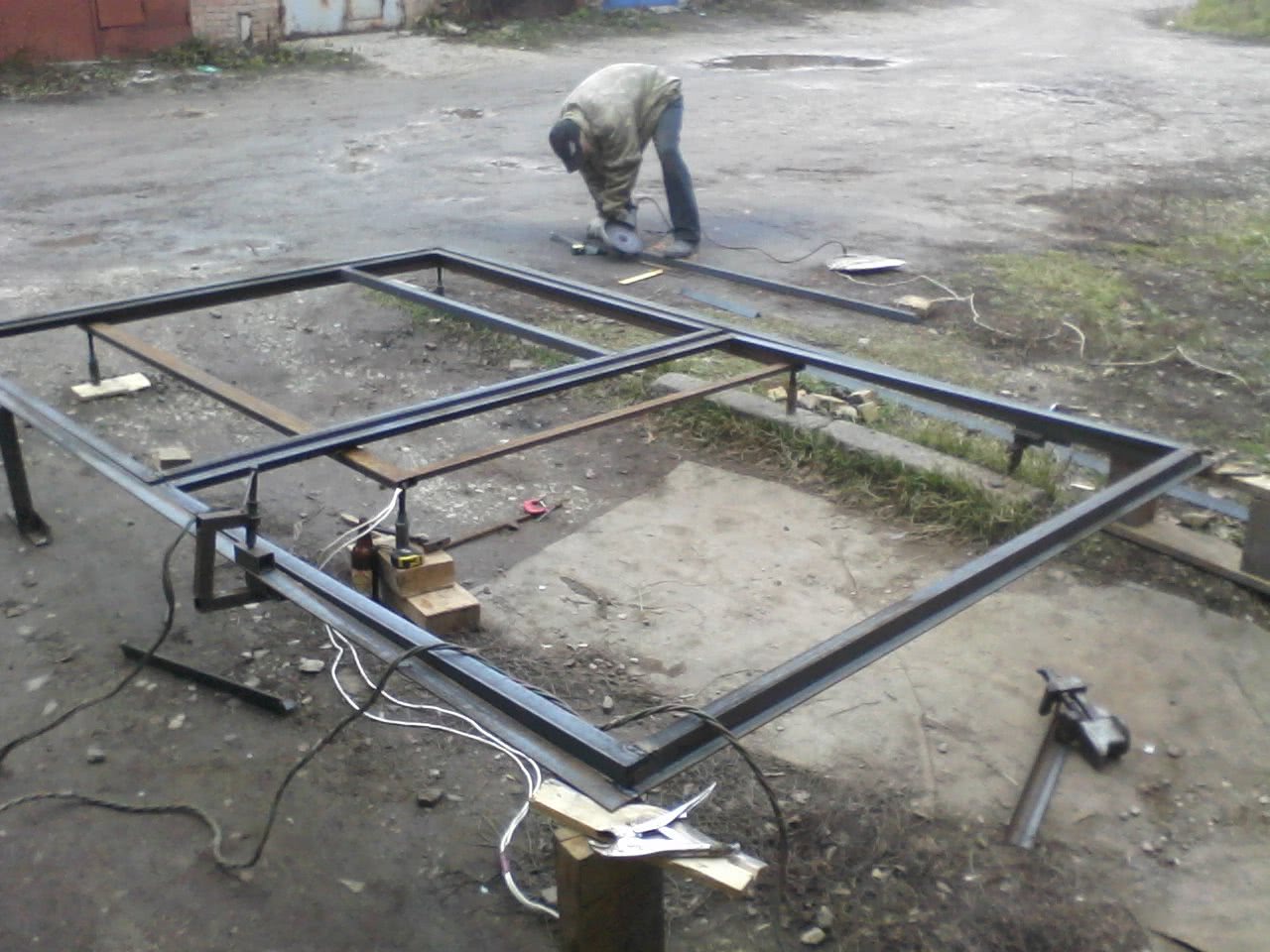

уложите на стол 4 трубы для рамы;
выровняйте срезы;
проверьте их угольником;
прихватите их сваркой;
проверьте правильность углов и простучите молотком трубки, чтобы выровнять их;
наложите сварные швы под током 50-60 А.

Электрод нужно вести по направлению к себе, с отклонением от вертикали на 10-15 градусов. Для наложения шва следует делать челночные движения поперек стыка трубок. Расстояние от электрода до металла должно быть всего несколько миллиметров. После завершения варки нужно убрать окалины и затереть швы.

После изготовления прямоугольника нужно приварить к нему перекладины, которые добавят конструкции жесткость и помогут сократить вероятность перекоса при монтаже и эксплуатации. Длина каждой перекладины при раскрое должна быть на 40 миллиметров меньше от заявленной высоты створки. Вы можете сделать диагональные перекладины. Вне зависимости от конструкции створок ворот, их нужно отглушить сверху и снизу при помощи стальных отголовков. Усилить конструкцию можно металлическими уголками. Завершает изготовление приваривание петлей.

Необходимые материалы и инструменты

Перед тем как сварить гаражные ворота, необходимо подготовить материалы и инструменты. Что касается первых, то нужно приобрести:

стальной уголок 63 х 63 х 5 мм или профильную трубу 60 х 30 х 2 мм;
профильную трубу 40 х 40 и 40 х 20 мм;
листовой прокат толщиной от 1,5 до 3 мм;
навесы;
стальные прутья и трубки;
материалы для антикоррозийной обработки, грунтования и покраски металла;
замки.

Рисунок 1. Петли для гаражных ворот.

Еще могут понадобиться анкеры, если рама ворот будет крепиться к проему с их помощью.

Для ее изготовления можно использовать или уголок, или профильную трубу. Профтруба намного легче уголка, но после ее установки габариты проема будут несколько меньше, чем после монтажа коробки, сваренной из уголка. Каркасы створок можно сварить и из уголка 50 х 50 х 5 мм, но они будут тяжелее, чем сделанные из профтрубы. Для навешивания ворот нужно купить 6 навесов диаметром не менее 25 мм. Если в одной из створок будет установлена калитка, то для нее нужно приобрести еще 2 навеса. Все они должны быть оснащены или подшипниками, или шариками (рис. 1). Из трубок и прутьев будут изготовлены внутренние запоры. Для этого можно использовать стержни сечением 18 мм и трубы с внутренним диаметром 20 мм.

Для работы понадобятся следующие инструменты:

сварочный аппарат и электроды;
шлифмашинка с зачистными и отрезными кругами;
рулетка;
уровень;
угольник;
перфоратор (для сверления отверстий под анкеры);
дрель со сверлами.

Для соединения заготовок из уголков и приваривания к ним воротных навесов можно пользоваться электродами толщиной 3 и 4 мм. Однако, сваривая профильные трубы и крепя к ним обшивку, лучше применять электроды не толще 2,5 мм, чтобы не прожечь стенки профтруб и листы.

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Дополнительные этапы

Далее идут вспомогательные этапы изготовления металлических гаражных ворот своими руками:

Конструкция выравнивается по вертикали и горизонтали, после чего сваривается. Направляющие следует располагать таким образом, чтобы оставался небольшой зазор для свободного хода створок. Это будет обрешетка, к которой будет крепиться металлическое полотно.
Далее следует приварка силовых петель.
Последним этапом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик либо брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если необходимо более серьезное утепление, следует использовать стекловату либо пенополистирол.

Для надежности засова рекомендуется, кроме стандартного замка, использовать вертикальный штырь.

Варка ворот

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

подвесной;
рельсовый;
консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Складные ворота для гаража — начинаем установку

Низ ворот

Сначала надо в проём ворот установить металлические стойки с приваренными полосами металла для крепления к стенам и приваренными сверху и снизу опорными пластинами. На вертикальные балки (стойки) устанавливаем верхнюю поперечную балку, которую можно приварить или прикрутить болтами, если позволяет её профиль. Крепим стойки к торцам проёма ворот пластиковыми дюбелями с шурупами или анкерными болтами.

Измеряем расстояние между стойками. Высчитываем размеры створок ворот, оставляя необходимые зазоры 5-7 мм (для установки уплотнителя). Можно сделать ворота двустворчатыми, трёхстворчатыми или четырёхстворчатыми в зависимости от размера проёма и желания. У нас проём ворот 4 м, поэтому ворота трёхстворчатые. Две створки складные на ролике, одна распашная с дверью. Складывающиеся створки должны быть одинаковыми, а одинарная (распашная) может от них отличаться.

Створки ворот

Делаем каркас гаражных ворот

Делаем каркас створок ворот из П-образного стального профиля. Отмеряем 4 детали створки ворот, выкладываем их на ровной поверхности, чтобы не было перекосов, промеряем диагонали, убеждаемся, что получился прямоугольник, и свариваем их между собой, применяя специальные сварочные магниты. Чтобы придать конструкции жёсткость и добавить поверхности для крепления обшивки, внутри прямоугольной конструкции привариваем поперечные перемычки из того же профиля.

Запорный штырь

Ворота необходимо закрывать изнутри, поэтому привариваем сверху и снизу к каждой створке пластины для крепления запорных штырей. А к каждой пластине крепим проушину задвижки, в которую входит запорный штырь. Внутри распашной створки свариваем дверной проём из П-образного профиля и дверь, не забывая, что диагонали должны быть одинаковыми, и оставляя зазоры 5-7 мм. Складывающиеся створки соединяем в помощью пожарного рукава, прикрученного саморезами. Ещё на каждую створку и на дверь сверху и сбоку привариваем пластины ветрозащиты.

Угол ворот

Подъемно-поворотные

Монолитный вариант, который не просто поднимается благодаря установке специального механизма, но и поворачивается из вертикального положения в горизонтальное, и большая часть створки при подъеме заводится под потолок гаража. Можно сделать самостоятельно.

Подъемно-поворотный механизм

Состоит из двух основных компонентов. Это створка ворот и рама, являющаяся главным элементом. При самостоятельной сборке используют металлический профиль (трубы с прямоугольным сечением) и устанавливают рычаги, оснащая их роликовым механизмом шарнирно-рычажным или на противовесах. Второй вариант используется чаще в боксах, внутри которых помещаются грузовые автомобили. Здесь системы большего размера и, соответственно, большего веса.

Основные части

Достоинства и недостатки

Сопоставляя технические характеристики с другими механизмами, можно с уверенностью сказать, что имеет множество преимуществ, среди которых:

Прочность, которая обеспечена цельным полотном.
Возможность установки даже в небольших боксах, так как при подъеме и повороте не «ворует» пространство.
При желании владелец отделывает фасад, используя не только пластиковые или деревянные, но и более тяжеловесные металлические панели.
Оборудуется автоматикой и утепляется пенополистиролом.

Устанавливаются на гаражах с одним и двумя въездами. Однако существуют и определенные недостатки, учитывать которые необходимо перед началом монтажа.

Вмонтировать можно только в проем квадратной или прямоугольной формы, в случае повреждения требует полной замены или крупномасштабного ремонта. Значительная масса требует точных расчетов перед выбором материала для утепления, поэтому чаще всего используются в холодных помещениях.

Виды конструкций

Перед закупкой стройматериалов и проектировкой владелец выбирает подходящий вид ворот для гаража. Существуют всего 3 типа изделий:

распашные;
подъемные;
сдвижные.

Ворота для гаража можно сделать самому

В первом случае створки открываются наружу, а во втором они смещаются в стороны за счет роликов

Чтобы правильно сварить ворота, надо уделить внимание следующим моментам:

учесть вес ворот;
если свободного пространства для распашных моделей не имеется, то предпочтительнее установить секционно-подъемные модели;
определиться с покраской полотна, ведь цвет должен сочетаться с общим видом забора и дома;
подобрать толщину листового металла и уголков;
выбрать мощные шарниры, поскольку слабые могут деформироваться.

Владельцы загородной недвижимости часто украшают ворота коваными элементами. Такое удовольствие обходится недешево, но общий вид значительно улучшается. Согнуть арматуру и создать из нее красивые фигуры может даже новичок, но времени на работу потратится много. К тому же потребуется специальный станок для сгибания прутов и горелка. Проще заказать эти изделия через интернет у мастеров.

В этом видео вы узнаете, как сделать ворота для гаража:

Пошаговая инструкция по изготовлению металлических распашных ворот

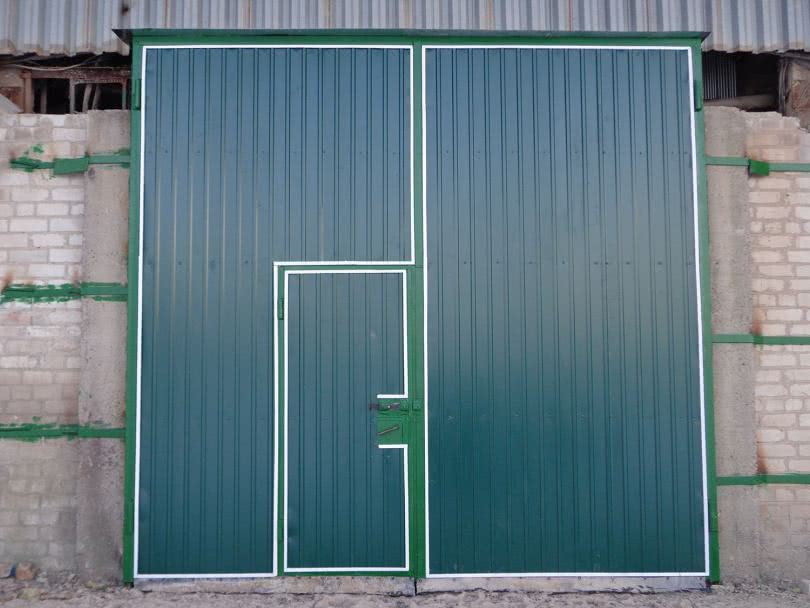

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
Обеспыливают отверстия.
Заполняют их цементно-песчаным раствором.
С помощью кувалды забивают штыри.
На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
Насаживают раму.
Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж .

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
если подъем низкий, барабан следует располагать сзади;
в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Новые и старые СНиПы по дачному.
Как сделать быстрорастущую живую.
Как сделать плетеный забор на даче.
Расстояние от забора до забора.
Установка шлагбаума во дворе многоквартирного.

Какие существуют виды деревянных.
Как сделать форму для бетонного.
Виды и порядок монтажа сварных.
Как сделать оригинальный забор.
Как установить декоративный забор.

Что делать если в лунке вода? 24.10.2014 — 07:29 по Сергей
Это и так понятно,а как делать если. 24.10.2014 — 07:29 по Сергей
Мне надо шумопоглащающий забо. 31.08.2014 — 10:17 по Руслан
Я так и не пойму ,при вертикальном. 04.11.2014 — 21:57 по Галя
А про топинамбур забыли. 17.10.2014 — 02:38 по 1k

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Оригинальное внешнее исполнение секций ворот.
Удобный способ открывания и закрывания.
При открывании места такими воротами практически не занимается.
Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

Преимущества и недостатки

Любая конструкция ворот, автоматическая или ручная, имеет свои плюсы и минусы. Гаражные конструкции такого типа в первую очередь имеют такие достоинства:

Для ворот применяется одно цельное полотно. Это является преимуществом, так как защищает от взлома.
Подъёмный механизм можно устанавливать как на полотна с одной частью, так и с двумя.
Ворота защищены от коррозии и воздействия температурных показателей при правильном проектировании, производстве и монтаже.
Процесс открывания и закрывания может быть ручной или автоматизированный.
Не нужно предусматривать дополнительное место при планировке, так как ворота практически его не занимают.
Утеплять можно обычным пенопластиком.
Облицовочную часть можно обрабатывать любым материалом. Допускается и декорирование конструкции.

Ворота устанавливаются в проёмах исключительно прямоугольных.
В готовой конструкции между рамой и полотном есть щель. Её можно устранить с помощью утепляющего материала, но всё же такую модель лучше не устанавливать в неотапливаемые гаражи.
Высота проезда на 25-30 см уменьшается при открытой конструкции.
Пружины, устанавливаемые на конструкции, рассчитаны на определённый вес ворот, и если вес вместе с утеплителем будет слишком большим, то необходимо менять пружины на более мощные или делать противовес.
Цельное полотно является как преимуществом, так и недостатком, поскольку ремонтировать нужно всё полотно сразу.

Гаражные ворота: тонкости изготовления своими руками
