Расцепитель автоматического выключателя и его виды: тепловой, электромагнитный, комбинированный, полупроводниковый, электронный или независимый. как проверить работоспособность?

Оглавление

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

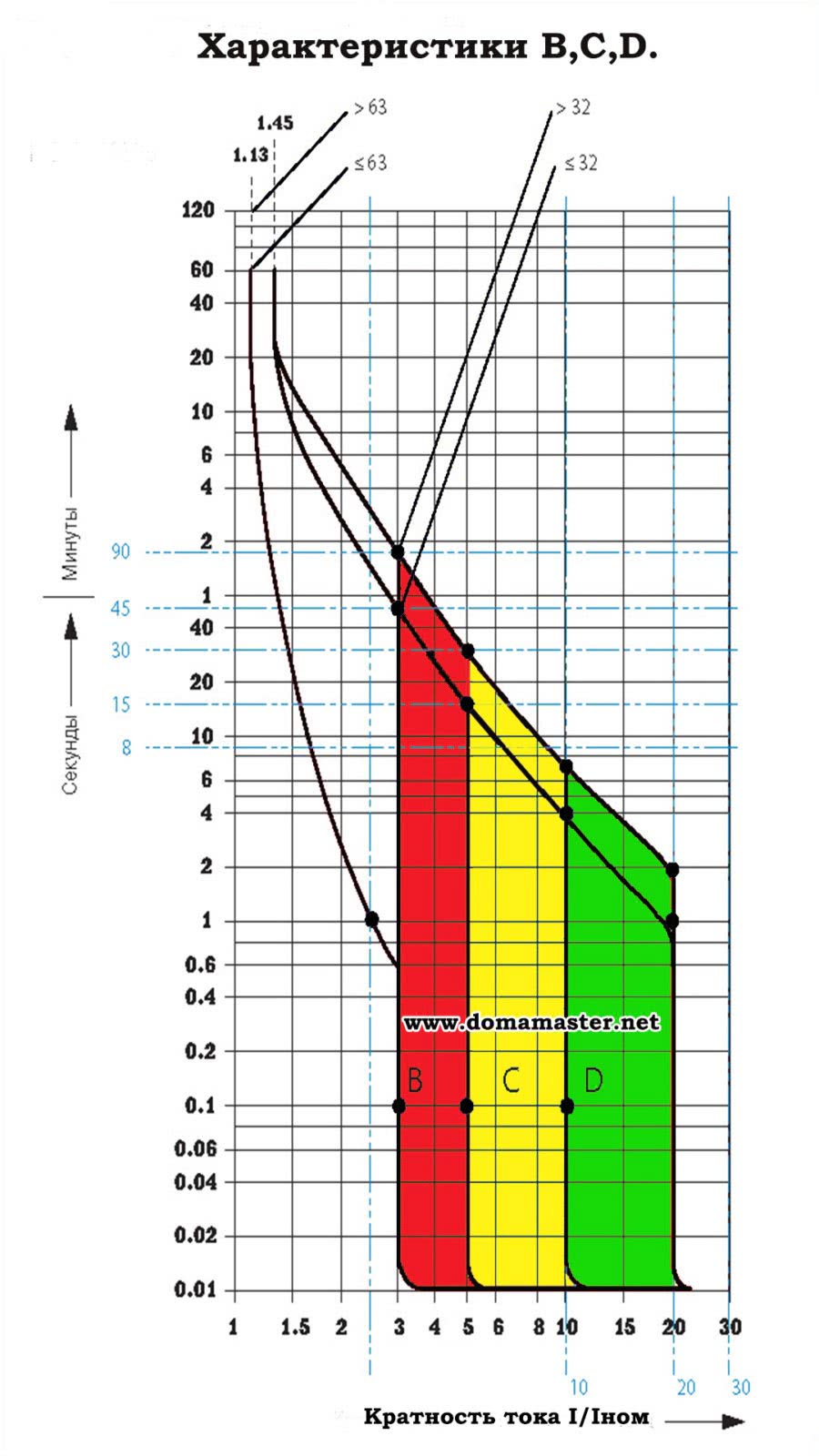

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

B — от 3 до 5 ×In;
C — от 5 до 10 ×In;
D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Выбор номинального тока автоматического выключателя;
выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

Однополюсные;
двухполюсные.

Для сети 400 В (380В):

Трёхполюсные;
четырёхполюсные.

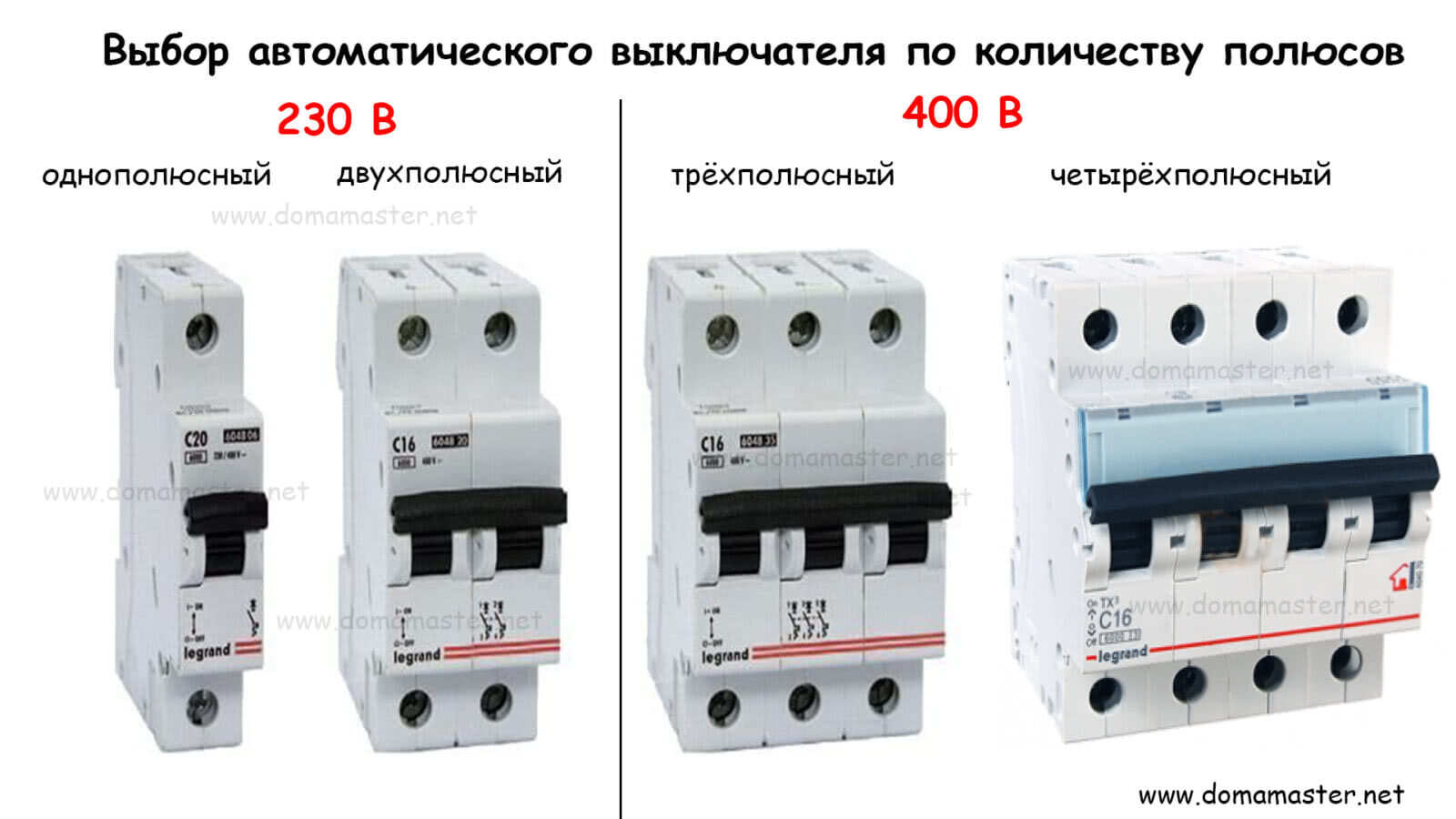

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

Мы в TELEGRAM;
Мы в Instagram;
Мы на YouTube;

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Это интересно: Как подключить самостоятельно УЗО — особенности

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие
виды расцепителей: тепловой, электронный и электромагнитный. Они быстро
распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады
напряжения) и размыкают контакты автоматического выключателя, предотвращая
порчу электрического оборудования и защищая проводку. Помимо этих видов,
существуют еще и расцепители нулевого напряжения, минимального напряжения,
независимые, полупроводниковые, механические.

Сверхтоки –
увеличение силы тока в электрической сети, превышающей номинальный ток
автомата. Это токи перегрузки, замыкания.

Ток перегрузки
– сверхток в функциональной сети.

Ток
короткого замыкания – сверхток, появляющийся в результате замыкания двух
составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического
выключателя при небольших превышениях номинального тока, отличается увеличенным
временем срабатывания. При кратковременных превышениях токовой нагрузки он не
срабатывает, это удобно в сетях, где часты именно кратковременные превышения
номинального тока автомата.

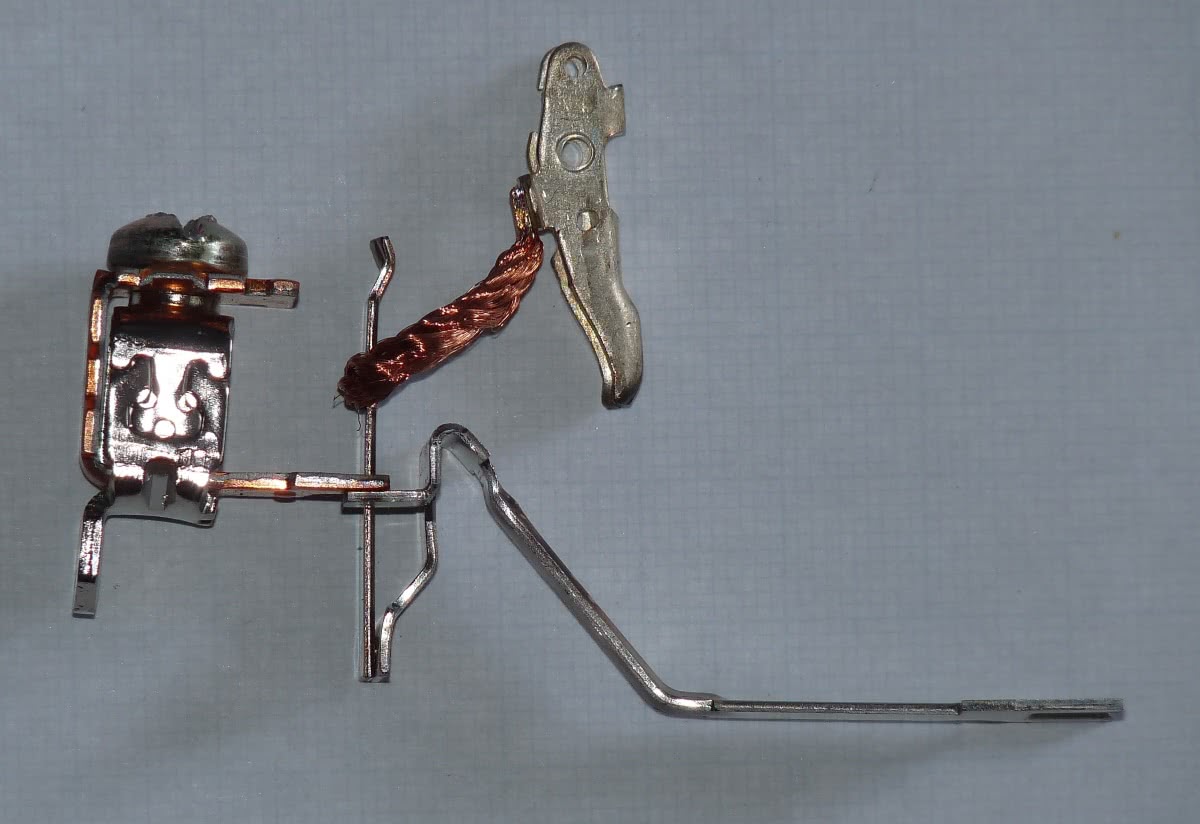

Тепловой расцепитель является биметаллической пластиной, один
конец которой расположен рядом со спусковым механизмом расцепления. В случае
увеличения силы тока пластина начинает изгибаться и приближаться к спусковому
механизму, касается планки, а та, в свою очередь, размыкает контакты
автоматического выключатели. Принцип работы построен на физических свойствах
металла, расширяющегося при нагревании, поэтому такой расцепитель и называется
тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие
трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость
в силу простой конструкции

Но нужно обратить внимание и на недостатки – работа
теплового расцепителя сильно зависит от температуры окружающей среды, их
следует размещать в местах со стабильным температурным режимом вдали от
источников тепла, в противном случае возможны многочисленные ложные
срабатывания

Электронный расцепитель

В состав электронного расцепителя входят измерительные
устройства (датчики тока), блок управления и исполнительный электромагнит.
Электронные расцепители предназначены для подачи команды на автоматическое
отключения автомата с заданной программой при возникновении в электрической
цепи сверхтоков перегрузки или замыкания. При превышении силы тока через
автомат в блоке электронного расцепителя начинается отсчет времени срабатывания
в соответствии с время-токовой характеристикой. Если за время срабатывания ток
снизится до величины, ниже пороговой, то автоматического срабатывания не
произойдет.

К плюсам электронных расцепителей относятся: широкий выбор
настроек, четкое следование прибора заданной программе, наличие индикаторов.
Основной недостаток – довольно высокая стоимость, а также чувствительность
расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно,
не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным
сердечником, который воздействует на механизм расцепления. В процессе протекания
тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит
втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока
короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации,
однако создает магнитное поле.

Подключение максимальной токовой защиты

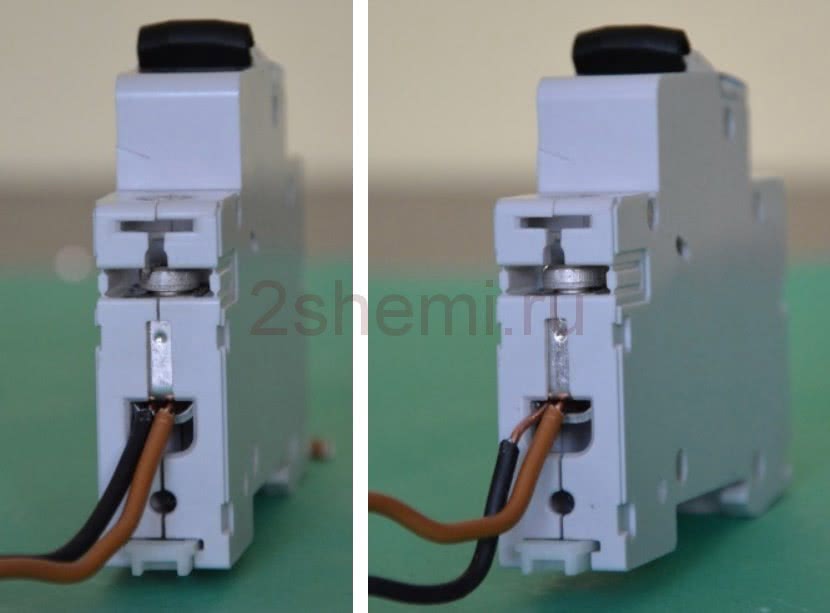

Схемы схемами, но в конце концов нужно брать отвертку и присоединять провода к электрощитку. Начнем с удаления изоляции с конца провода. Удаленная изоляция должна быть достаточной длины. Слишком короткая изоляция — это, во-первых, меньшая контактная поверхность выключателя с кабелем, а во-вторых, риск завинчивания крепления на изоляцию, вместо оголенного провода. Правильная длина кончика: 10-15 мм.

Во-вторых, нужно вставить провод куда следует. Кабель должен находиться между подвижным зажимом и верхней частью отверстия. Проблема при всей своей простоте может быть реальной. Чаще всего смотрят на переключатель спереди, поэтому не могут видеть клеммы-терминалы и нетрудно сделать ошибку.

Клеммы с обеих сторон выключателя функционируют одинаково. Подключение двух проводов к автоматическому выключателю возможно при условии, что оба провода имеют одинаковое поперечное сечение. Попытка подключения проводов с различными поперечными сечениями не рекомендуется.

Более тонкий провод во время работы может выскочить из крепления. На приведенных выше рисунках подключены два провода: коричневый 2,5 мм2 и черный 1,5 мм2.

Выбор типа АВ

График 2. На высшей и низшей ступени расположены автоматы.

При выборе автомата исходят из того, что его номинальное напряжение должно быть выше или равно номинальному напряжению сети. Определяют (при помощи математических расчетов) максимальную силу тока КЗ в зоне защиты, а предельно допустимую силу тока АВ выбирают больше этой величины.

Номинальная сила тока расцепителя должна быть несколько больше значения силы тока длительной максимальной нагрузки, иначе автомат будет отключать цепь не только при отключении силы тока от своего заданного значения, но и при нормальном режиме работы (если сказать по-простому, будет срабатывать от каждого вашего чиха).

Также необходимо обеспечить избирательность (селективность) действия автомата. Он должен отключать защищаемый объект раньше, чем другие автоматы защиты, расположенные ближе к источнику питания. Защиту считают избирательной, если характеристики срабатывания аппаратов защиты высшей и низшей ступени сети с учетом зон разброса характеристик не пересекаются. Ниже приведен график, где на высшей и низшей ступени расположены автоматы.

Как вы видите по графику, в данном случае применяют на высшей ступени (цифра 1) сети АВ с повышенным регулируемым временем срабатывания (пунктирная кривая) или на низшей ступени сети токоограничивающий АВ (пунктирная кривая).

Устройство автоматических выключателей

Принцип устройства коммутаторов, реагирующих на сверхтоки и перегрев, одинаково как для устройств типа АП, ВА или автоматических предохранителей. Выключатели типа ВА имеют клеммы с винтовым зажимом. К входной подключен подвижный контакт, который системой рычагов и пружин связан с рычагом управления.

Во включенном состоянии у него есть электрический контакт с электромагнитным расцепителем – соленоидом с подвижным сердечником-штоком. Проводник на его выходе соединен с еще одним элементом управления – биметаллической пластиной, упирающейся в шток. Дополнительным элементом устройства является дугогасительная камера – пакет пластин из электротехнического фибролита.

Расцепитель рассчитан на срабатывание при прохождении через его катушку тока определенного номинала. При достижении этого значения соленоид выталкивает шток и размыкает контакт

Обратите внимание, что биметаллическая пластина подключена к выходной клемме. Поэтому есть существенная разница в том, как поставить автоматический выключатель

Перевернутый вверх ногами, он перестает реагировать на короткое замыкание из-за дополнительного сопротивления пластины.

Литература

IEC 60947-2:2016. Low-voltage switchgear and controlgear. Part 2: Circuit-breakers. Edition 5.0. — Geneva: IEC, 2016‑06.
IEC 60898-1:2015. Electrical accessories. Circuit-breakers for overcurrent protection for household and similar installations. Part 1: Circuit-breakers for a. c. operation. Edition 2.0. — Geneva: IEC, 2015‑03.
IEC 60898-2:2016. Electrical accessories. Circuit-breakers for overcurrent protection for household and similar installations. Part 2: Circuit-breakers for AC and DC operation. Edition 2.0. — Geneva: IEC, 2016‑08.
IEC 60934:2013. Circuit-breakers for equipment (CBE). Edition 3.2. — Geneva: IEC, 2013‑01.
IEC 60050-442:1998. International Electrotechnical Vocabulary. Part 442: Electrical accessories. Edition 1.0. — Geneva: IEC, 1998‑11.
ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006). Аппаратура распределения и управления низковольтная. Ч. 2. Автоматические выключатели.
ГОСТ Р 50345-2010 (МЭК 60898-1:2003). Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Ч. 1. Автоматические выключатели для переменного тока.
ГОСТ IEC 60898-2-2011. Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Ч. 2. Выключатели автоматические для переменного и постоянного тока.
ГОСТ Р 50031-2012 (МЭК 60934:2007). Автоматические выключатели для электрооборудования (АВО).
ГОСТ IEC 60050-442-2015. Международный электротехнический словарь. Ч. 442. Электрические аксессуары.
Харечко Ю. В. Защитные устройства модульного исполнения. — М.: ООО «АББ Индустри и Стройтехника», 2008. — 336 с.
Харечко Ю. В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». — 2017. — № 2. — 160 c.
Пищур А. П. Оборудование в эксплуатации. Ремонт, ретрофит или полная замена автоматических выключателей? // Журнал «Новости ЭлектроТехники». — 2010. — № 4 (64).
Пищур А. П. Современные автоматические выключатели // Журнал «Энерго-Инфо». — ООО «АЗБУКА ЭЛЕКТРИЧЕСТВА» (официальное представительство TERASAKI), 2012. — № 1 (60).

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

На что ориентироваться при выборе модели

При поиске и покупке автоматов учитывают несколько основных параметров:

Оценить состояние проводки, её возраст и реальные возможности. Характеристики домашней или производственной техники регулярно совершенствуются, а провода в стенах меняются крайне редко.
Стоит брать приборы с несколько большим запасом номинального рабочего тока, чтобы автоматический выключатель имел запас нагрузки.
Оцените количество потребляемой энергии в помещении. Если нет очень мощных агрегатов, то нет необходимости в покупке дорой модели с завышенными параметрами.
При сборе цепи желательно применять приборы от одного производителя. Так они не будут между собой конфликтовать.
Всегда смотрите на комплектацию и наличие паспортов. Изделия без документов приобретать не стоит, поскольку никто не сможет дать на него гарантию, а также обещать безопасное функционирование и исправную работу.

Автоматические выключатели помогают обезопасить дом или предприятие от скачков напряжения и короткого замыкания, предотвратить возгорания в щитках. Изготовленные в стандартных размерах, они легко собираются в цепи и монтируются. Устойчивы ко многим механическим и внешним повреждениям, полностью безопасны для людей – не ударят током при прикосновении

При их выборе обращают внимание на возраст проводки, предполагаемую мощность и нагрузку на сеть

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

Пожаров.
Ударов человека током.
Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

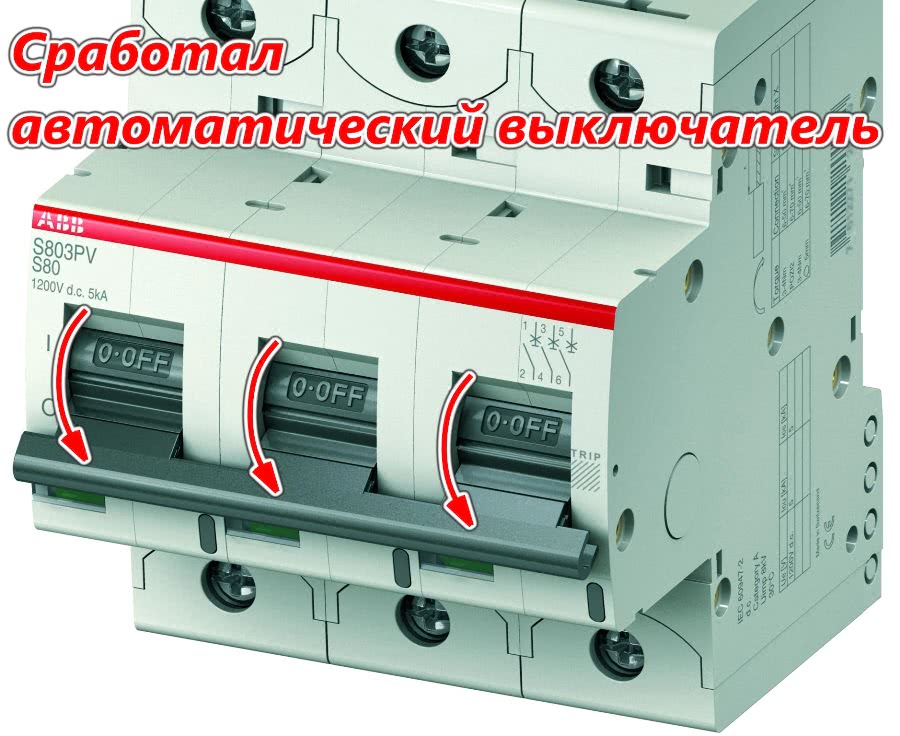

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Какой выбрать расцепитель автоматического выключателя и какие виды бывают? на что обращать внимание при выборе
