Автомат установочный с тепловым расцепителем максимального тока гост 9089 59

Основные характеристики

Наименование параметра Значение
Число полюсов 1 + 4
Наличие защиты от сверх-токов в полюсах во всех полюсах
Номинальное рабочее напряжение переменного тока Ue, В Однополюсные 230/400
2-,3-, 4-полюсные 400
Номинальное рабочее напряжение постоянного тока на 1 полюс, не более, В 48
Номинальная частота сети, Гц 50
Номинальный ток In, А 0,5; 1; 1,6; 2; 2,5; 3;4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность Icn, А 4500
Номинальное импульсное выдерживаемое напряжение Uimp, В 4000
Характеристика срабатывания от сверх-токов, тип В, С, D
Время-токовые рабочие характеристики при контрольной температуре калибровки 30 °С (см. рисунки 1,2,3 Приложения 1) Тепловой расцепитель 1,13 In: tcp<1 часа — без расцепления 1,45 In: tcp< 1 часа — расцепление 2,55 In: 1c<32А) -расцепление 1c32А) -расцепление
Электромагнитный расцепитель В 3 In tap < 0,1с без расцепления 5 In tap < 0,1с расцепление
С 5 In tap < 0,1с без расцепления 10 In tap < 0,1с расцепление
D 10 In tap < 0,1с без расцепления 20 In tap < 0,1с расцепление
Механическая износостойкость, циклов В-О, не менее 20 000
Электрическая износостойкость, циклов В-О, не менее 6000
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
Степень защиты по ГОСТ 14254 IP20
Максимальное сечение провода, присоединяемого к контактным зажимам, мм? 25
Индикатор положения контактов (на лицевой панели) есть
Возможность присоединения к контактным зажимам соединительных шин PIN (штырь) FORK (вилка)
Климатическое исполнение и категория размещения УХЛ4
Масса 1 полюса, кг, не более 0,097
Рабочий режим продолжительный
Срок службы, лет, не менее 15
Гарантийный срок эксплуатации, лет (со дня продажи потребителю) 5

Диапазон токов срабатывания электромагнитного расцепителя

Характеристика срабатывания от сверх-токов, тип Диапазон
В от 3 In до 5 In включительно
С от 5 In до 10 In включительно
D от 10 In до 15 In включительно

Время-токовые характеристики выключателей приведены на рисунках

Изменение характеристики расцепления выключателей

Изменение характеристики расцепления выключателей зависит от двух основных факторов количества параллельно размещенных (рядом друг с другом) выключателей и температуры окружающего воздуха.

При расчете тока не отключения для параллельно размещенных выключателей в зависимости от их количества (N) и температуры окружающего воздуха (t°C) вводятся поправочные коэффициенты: — Кn — коэффициент, учитывающий количество параллельно размещенных выключателей, определяется по графику, приведенному на рисунке — Kt — коэффициент, учитывающий температуру окружающего воздуха, определяется по графику, приведенному на рисунке

Ток не отключения (Iне откл) для параллельно размещенных выключателей в зависимости от их количества и температуры окружающего воздуха определяется по формуле:

Iнеоткл=1,13 In Кn Kt,

где 1,13ln — условный ток не расцепления выключателя, равный 1,13 его номинального тока (указанного в маркировке выключателя) при температуре настройки тепловых расцепителей 30 °С (по ГОСТ 50345).

Габаритные и установочные размеры выключателя приведены на рисунке. Применение выключателей в распределительных устройствах жилых и общественных зданий, а также в индивидуальных домах и коттеджах регламентируется ГОСТ 32396. Применения выключателей в квартирных и этажных щитках в электроустановках с системами заземления TN-S, TN-C-S, TN-C регламентируется ГОСТ 32395.

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

  • соединительные провода;
  • КУ — ключ управления;
  • ЛАТР — лабораторный автотрансформатор, для изменения нагрузки;
    трансформатор нагрузки или нагрузочный трансформатор (НТ);
  • амперметр в качестве шунта;
  • ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

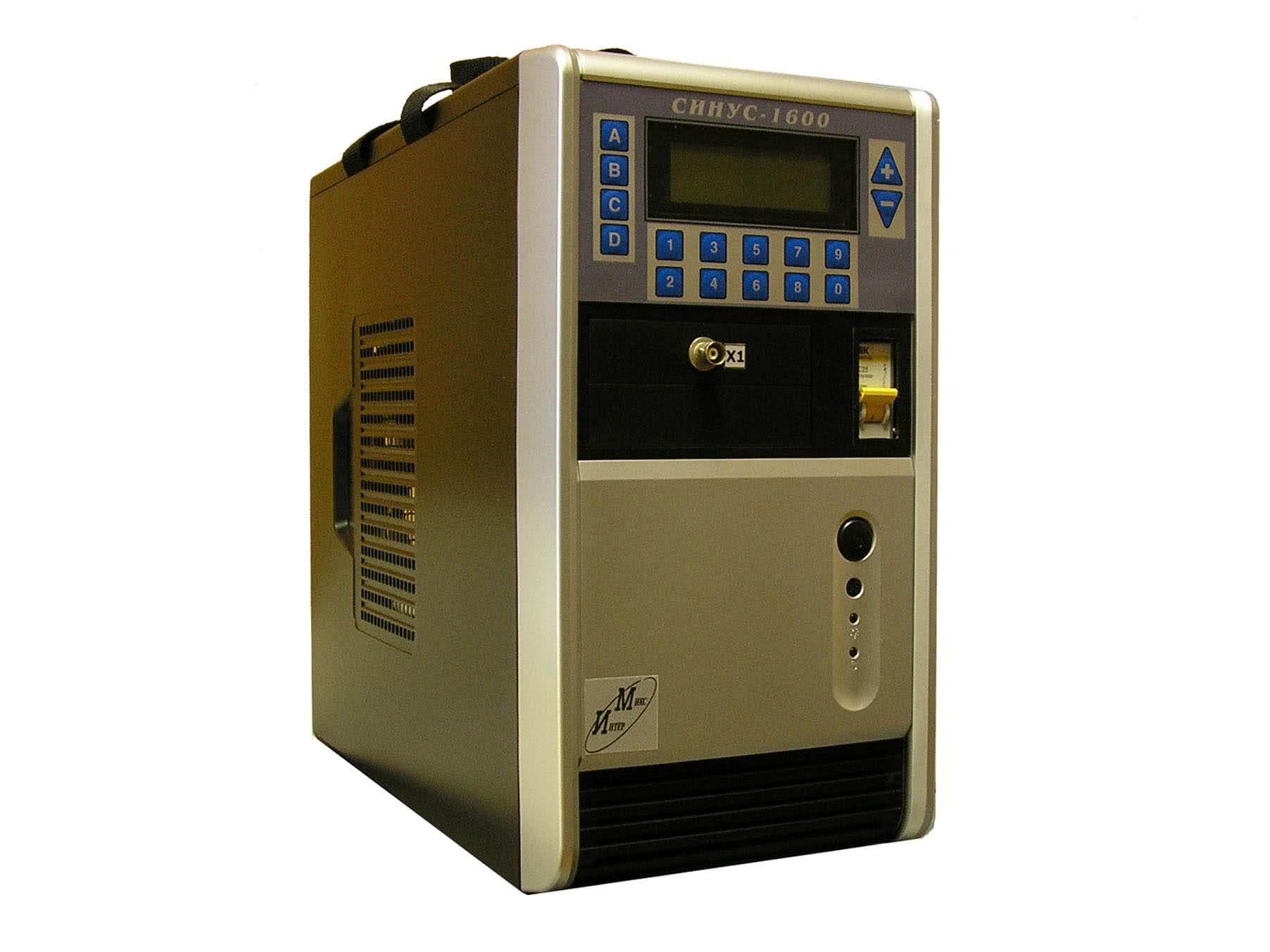

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Как прогрузить АВ первичным током

Испытания в домашних условиях

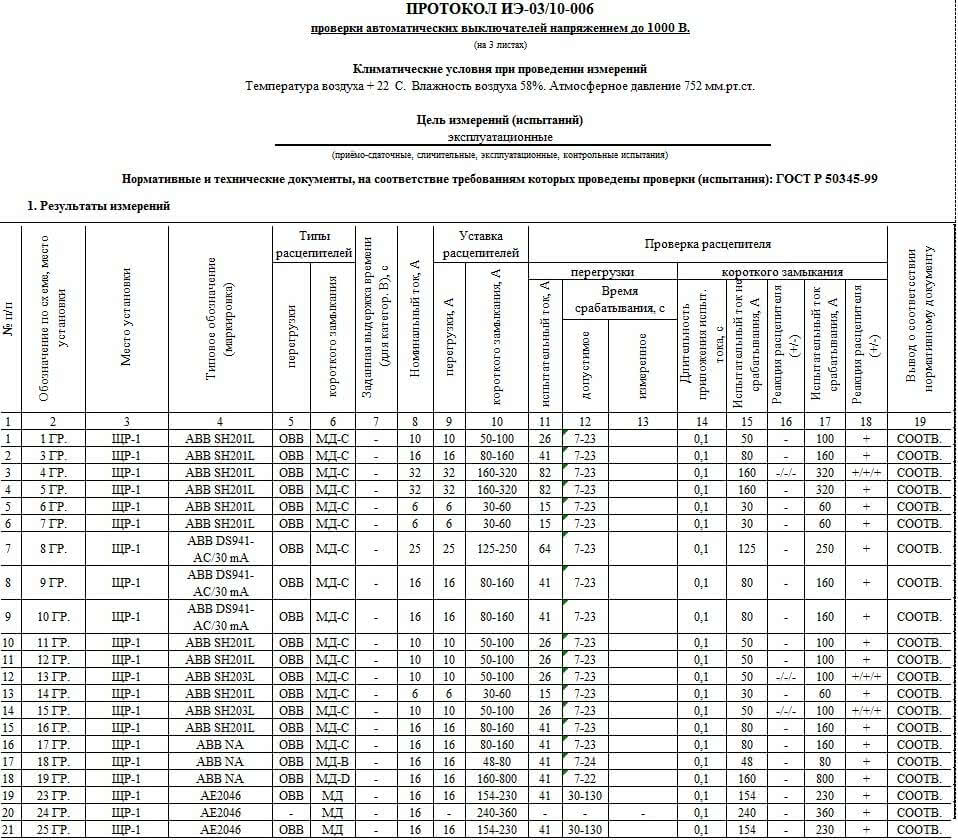

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

  • Почему срабатывает УЗО в щитке
  • Как проверить работоспособность ТЭНа
  • Как пользоваться мегомметром

Принцип действия автоматического выключателя

Мы рассмотрим принцип действия автоматического выключателя на примере автомата максимального тока.

Его схема показана ниже:

1 – электромагнит, 2 – якорь, 3, 7 – пружины, 4 – ось, по которой движется якорь, 5 – защелка, 6 – рычаг, 8 – силовой контакт.

При протекании номинального тока система работает нормально. Как только ток превысит допустимое значение уставки, последовательно включенный в цепь электромагнит 1, преодолеет усилие сдерживающей пружины 3 и втянет якорь 2, и провернувшись через ось 4 защелка 5 освободит рычаг 6. Тогда отключающая пружина 7 разомкнет силовые контакты 8. Такой автомат включается вручную.

В настоящее время созданы автоматы, которые имеют время отключения от 0,02 – 0,007 с на токи отключения 3000 – 5000 А.

Проверка работоспособности расцепителя

Основным параметром при проверке является соответствие заявленных параметров механизма с его техническими показателями в момент испытания. Первое, что проверяют при оценке работоспособности, — время, прошедшее от начала подачи критической нагрузки на автомат до расцепления цепи. Параметры нормального временного диапазона указываются производителем в приложенных к устройству технических документах. В случае несоответствия нормам выключатели заменяются на новые.

Такие проверки необходимы, для того чтобы обеспечить стабильную и безопасную работу устройства, и пренебрежение ими может стать фатальным.

Конструкция независимого расцепителя

Независимый выключатель — это специализированный аппарат для удаленной деактивации автомата. По своей конструкции система напоминает магнит. В тот период, когда на него оказывает влияние кратковременный импульс, расцепительный механизм при помощи оборудованного рычага оказывает давление, за счет чего происходит отключение защитного устройства.


Штифт автоматического выключателя

В каждой конструкции имеется электромагнитная катушка, обладающая разными показателями мощности. Расцепительный механизм пропускает постоянный и переменный токи. Уровень напряжения варьируется в пределах 110 до 415 В или от 12 до 60 В. Степень показателей обычно зависит от модели агрегата.

Вам это будет интересно Подключение электродвигателя

Разница между составными расцепителями заключается в токовой защите. Электромагнитное устройство представляет ее без выдержки времени, то есть без токовой отсечки.

К сведению! Тепловое расцепительное устройство реализовывает интегральную зависимость времени реагирования защитной системы от величины тока. Он обеспечивает отключение автоматического оборудования в случае перегрузки, когда потребляемый ток становится больше номинального на 20 %.

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

  • «А» – максимум – троекратное превышение;
  • «В» – от 3 до 5;
  • «С» – в 5-10 раз больше штатного;
  • «D» – 10-20 кратное превышение;
  • «К» – от 8 до 14;
  • «Z» – в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

Таблица время токовых характеристик автоматических выключателей

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

Схемы подключения независимого расцепителя (PH 47)

Если брать во внимание вентиляционную конструкцию, то подключать расцепитель необходимо через динисторы. Соединение выходных проводов в этом случае происходит через изоляторы

Подключение агрегата к автоматическому выключателю осуществляется за счет отрицательного сопротивления на уровне 25 Ом.

Этапы подключения независимого расцепителя к автоматическому выключателю:

  1. Чтобы обеспечить подсоединение с реле, мастера применяют расширитель.
  2. При подключении расцепительного устройства также потребуется проверить пороговое сопротивление системы. Оно не должно быть выше 30 Ом.
  3. Зафиксировать выключатель нужно в силовом щитке.

Обратите внимание! Чтобы проверить напряжение, мастеру следует воспользоваться тестером. Защитная система для электрических сетей


Защитная система для электрических сетей

Независимый расцепитель — коммутационный агрегат, включающий токи, а также проводящий и отключающий их при нормальных условиях в цепи. Он используется для защиты электрических цепей от перегрузок или короткого замыкания. Характерные особенности расцепительного агрегата — многократное применение и стабильное срабатывание в критических случаях.

Общая классификация

Также хотелось бы предоставить Вам наиболее обобщенную классификацию автоматических выключателей для дома. На сегодняшний день изделия принято разделять по следующим признакам:

Число полюсов: один, два, три либо четыре. Однополюсные и двухполюсные автоматические выключатели принято использовать в однофазной электропроводке. Последние два варианта применяются для трехфазной электросети.

Тип привода. Аппаратом можно управлять вручную (ручной привод) либо на определенном расстоянии (электрический привод).
Присутствие/отсутствие токоограничителя. В первом случае разрыв цепи при КЗ происходит быстрее, т.к. токоограничитель защищает проводку от предельных значений тока короткого замыкания.
Вид расцепителя. Назначение и виды данных элементов конструкции автоматических выключателей мы рассмотрели выше. Еще раз повторимся, что электромагнитный расцепитель служит для защиты от токов КЗ, а тепловой – от токов перегрузки.
Селективность/неселективность изделия. Данная функция позволяет регулировать время срабатывания АВ.
Способ крепления. Обычно крепление представлено выдвижным либо стационарным фиксатором. В первом случае АВ устанавливается на известную всем электрикам DIN-рейку (как показано на фото), во втором случае монтаж осуществляется в раму электрического щита.

Также изделия могут классифицироваться по степени защиты IP, амперажу, предельному току КЗ и способу подключения проводов.

Вот и все, что вы должны знать об устройстве, принципе действия и назначении автоматических выключателей. Надеемся, что информация стала для вас полезной и теперь вы знаете, как работает автомат, из чего состоит и для чего нужен.

Обзор существующих изделий

Подробный принцип действия

Когда температуру автомата 0,4 кВ нужно учитывать?

Есть два типа тепловых расцепителей автоматических выключателя по отношению к влиянию температуры — компенсированные и некомпенсированные.

Первые имеют встроенные системы компенсации температурных колебаний в широких пределах. Это относится к промышленным автоматам (ГОСТ Р 50030.2-2010 / МЭК 60947-2:2006) с термомагнитными и электронными расцепителями. Современные электронные расцепители по-сути представляют собой полноценные блоки релейной защиты и по принципу действия нечувствительны к температуре. Электромагнитные расцепители промышленных автоматов могут иметь температурную компенсацию (например, автоматы защиты двигателей), а могут не иметь. Это нужно уточнять по каталогу на конкретный автомат.

Обратная ситуация с бытовыми автоматами (ГОСТ Р 50345-2010 / МЭК 60898-1:2003). Их параметры срабатывания сильно зависят от температуры, причем как в сторону нагрева, так и в сторону охлаждения.

Таким образом, получаем краткую инструкцию:

  • Бытовой автомат: всегда учитываем температуру при выборе автомата;
  • Выключатель с термомагнитным расцепителем: наличие температурной компенсации уточняем по каталогу. Если ее нет, то учитываем влияние температуры;
  • Выключатель с электронным расцепителем: температура не влияет на уставки расцепителя.

Правда есть один момент — при очень высоких температурах работы (50-70 гр. С) расцепитель должен защитить силовую часть выключателя от теплового повреждения. Тогда “жертвой” температуры становятся даже электронные расцепители, а вернее специалист, который считает для них уставки. Ему приходится ограничивать уставку теплового расцепителя (фактически снижать номинальной ток), чтобы автомату “не стало дурно” от таких тепловых режимов.

Расцепитель минимально-максимального напряжения РММ-47. Рмм расшифровка

Если на нижнюю обмотку YAT2 подать напряжение кнопкой SB, он срабатывает и осуществляет дистанционное отключение. Выключатели серии АВМ могут снабжаться дополнительно независимым расцепителем на напряжение 24, 48, и В постоянного тока и , и В переменного тока и расцепителем минимального напряжения только неселективным , а также с электромеханическим приводом, приводной рукояткой или рычажным приводом.

У меня на сайте уже имеются статьи про различные реле напряжения, как однофазные, так и трехфазные, необходимые для защиты электрооборудования и электроприборов от повышения или понижения напряжения в сети. Повторяться не буду — об этом Вы можете почитать в моих следующих статьях, в которых я подробно и последовательно объяснял все эти моменты:.

Целью же данной статьи является знакомство с альтернативой перечисленным выше реле напряжения в лице такого простенького на первый взгляд устройства, как расцепитель максимального и минимального напряжения, обозначаемого как РММ47 от компании IEK. И уже по традиции, сначала сделаю небольшой обзор этого устройства, а затем протестирую его работоспособность на реальном примере.

Хотим обратить ваше внимание на одно полезное электротехническое изделие, основным назначением которого является отключение автоматического выключателя при снижении или превышении уровня напряжения в сети ниже допустимого — расцепитель минимально-максимального напряжения РММ далее РММ Причин по, которым напряжение сети может измениться в сторону уменьшения или увеличения много, и одной из них является — обрыв нулевого провода. Для того, чтобы избежать негативных последствий обрыва нулевого провода и как следствие увеличение напряжения до величины критической для электрооборудования, запитанного от данной сети и применяется расцепитель минимально-максимального напряжения РММ То есть при превышении уровня напряжения выше значения на которое настроен РММ, автоматический выключатель с которым предназначен работать данный расцепитель осуществляет отключение питаемой цепи. Расцепитель максимального и минимального напряжения РММ47 необходим для контроля величины напряжения в сети

В случае его превышения или понижения, РММ47 воздействует на отключение соответствующего автоматического выключателя

Расцепитель максимального и минимального напряжения РММ47 необходим для контроля величины напряжения в сети. В случае его превышения или понижения, РММ47 воздействует на отключение соответствующего автоматического выключателя.

Краткие технические характеристики РММ Для автоматов других серий, например ВА88, имеются свои собственные расцепители минимального напряжения РМ, РМ и другие. При этом автоматический выключатель обязательно должен быть отключен, а кнопка возврата расцепителя нажата.

Для соединения расцепителя к автомату на его стенке имеются 3 направляющих рифленых стержня, которые плотно вставляются в соответствующие отверстия правого бока автомата. Помимо направляющих стержней, на расцепителе имеется боковой движущийся шток, который помещается в боковое отверстие автомата.

В случае срабатывания РММ47, шток воздействует на отключающий механизм автомата, тем самым его отключая. Кстати, расположение автомата с расцепителем может быть как вертикальным, так и горизонтальным — на работоспособность это никак не влияет. В итоге получается, что с помощью расцепителя РММ47 можно контролировать напряжение не только в однофазной сети, но и в трехфазной, правда вот во втором случае контроль напряжения будет осуществляться исключительно по одной фазе, чего явно не достаточно для трехфазных электроприемников.

При подключении расцепителя минимального и максимального напряжения РММ47 зачастую возникают разногласия и ошибки. Кто-то подключает расцепитель до автомата, а кто-то после! Правильным является подключение расцепителя только после автоматического выключателя.

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

  • B — в диапазоне от 3-кратного до 5-кратного номинального тока;
  • С — в диапазоне 5-10-кратного номинального тока;
  • D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения» регламентирует, как и какие именно автоматы нужно испытывать.

Таблица 7 Время-токовые рабочие характеристики

Испытание Тип
расцепителя
Испытательный
ток
Начальное
состояние
Время расцепления
или нерасцепления
Требуемый
результат
Примечание
a B, C, D 1,13 In Холодное

t < 1 ч (при In < 63 А)
t < 2 ч (при In> 63 А)

Без
расцепления
b B, C, D 1,45 In  Сразу же после испытания

t < 1 ч (при In < 63 А)
t < 2 ч (при In> 63 А)

Расцепление Непрерывное нарастание тока в течение 5 с
c B, C, D 2,55 In  Холодное

1 с < t < 60 с (при In < 32 А)
1 c < t < 120 c (при In > 32 A)

Расцепление
d B 3 In Холодное t< 0,1 с Без
расцепления
Ток создается замыканием вспомогательного выключателя
C 5 In
D 10 In
e B 5 In Холодное t< 0,1 с Расцепление Ток создается замыканием вспомогательного выключателя
C 10 In
D 20 In
(в особых случаях 50 In)

Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание — Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).

Устройства для проверки выключателей

Комплексы, используемые для проверки выключателей, специально разрабатываются для этой цели. Исключением являются устройства серии РЕТОМ, которые изначально предназначены для проверки релейной защиты, но могут использоваться и для подачи токов на контактную систему выключателя с контролем момента отключения.

Наиболее подходит для этой цели РЕТОМ-21. Проверка срабатывания теплового расцепителя выполняется подачей непрерывного тока одновременно с запуском секундомера прибора, настроенного на фиксацию исчезновения тока при отключении. Электромагнитные расцепители проверяются токами, подающимися импульсами длительности, устанавливаемой пользователем. При плавном подъеме тока неизбежно срабатывание защиты автомата от перегрузки.

РЕТОМ-21

Важное достоинство РЕТОМа – ток, подающийся для проверки – синусоидальный. Большинство других устройств, специально разработанных для проверки автоматов, выдает импульсный ток, формируемый тиристорными регуляторами. Но их габариты меньше, а управление – проще

Но их габариты меньше, а управление – проще.

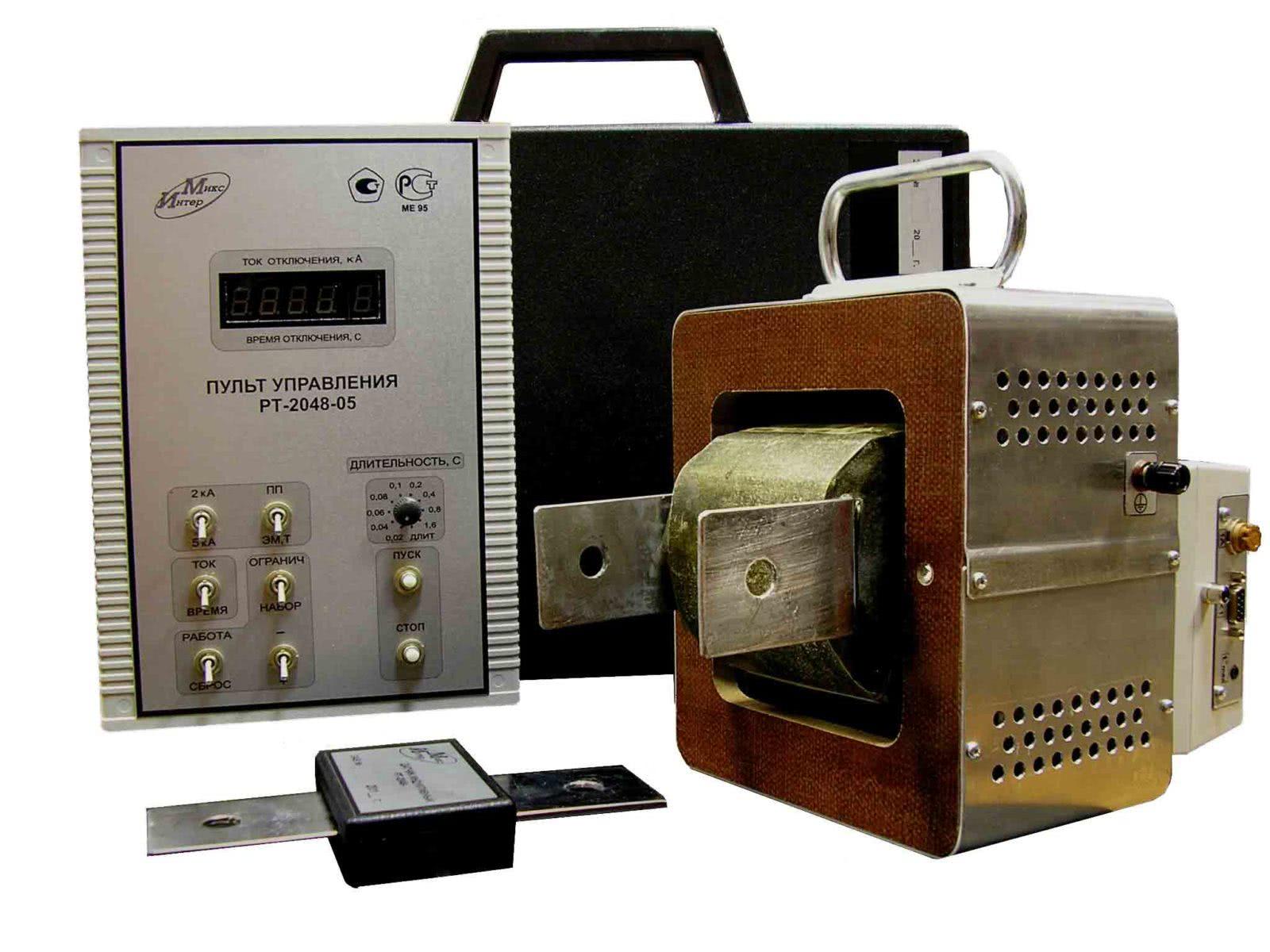

Устройство для проверки автоматов РТ-2048

Таких устройств много. Ток для проверки отсечки они тоже подают увеличивающимися по амплитуде импульсами регулируемой длительности, а для проверки тепловой защиты выставляется требуемый ток и запускается секундомер.
