Что такое химический анкер?

Монтаж анкера в бетон

Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.

В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:

1. Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
2. Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.

Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.

Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.

Сферы использования

Химический анкер, который имеет и несколько других названий (жидкий дюбель, инжекционная масса, вклеивающий анкер и др.), является оптимальным вариантом в тех случаях, когда необходимо надежно зафиксировать различные конструкции в «рыхлых» строительных материалах – газобетоне, пустотелом и пористом кирпиче, пенобетоне и др.

Объясняется это тем, что жидкая клеевая масса, используемая при монтаже такого анкера, проникает во все поры газобетона и пенобетона, внутренние полости пустотелого кирпича, а когда полимеризуется, формирует надежное соединение металлического болта с материалом, из которого изготовлена стена, пол или потолок строительной конструкции. Анкеру химического типа практически нет альтернативы, если необходимо обеспечить надежное крепление габаритных и тяжелых предметов на строительных конструкциях из пустотелых материалов.

Монтаж дорожных ограждений на химические анкера

За счет того, что клей, используемый в таких крепежных элементах, не расширяется при затвердевании и, соответственно, не вызывает расклинивающих и распирающих нагрузок, химический анкер может быть эффективен для крепления различных предметов на конструкциях из бетона, газобетона и других материалов, которые имеют небольшое поперечное сечение.

О том, что соединения, полученные с использованием химических анкеров, обладают высочайшей надежностью, красноречиво свидетельствует тот факт, что такие крепежи успешно применяют для монтажа мостов, балконов и других ответственных конструкций из бетона и других строительных материалов.

Закрепление промышленного оборудования посредством химических анкеров

Как правильно пользоваться химическими анкерами

Ампулу с жидким дюбелем нужно вставить в подготовленное отверстие и раздавить стержнем. При этом компоненты клея смешиваются, и состав отвердевает.

Если инжекционный клей находится в тубах, то его выдавливают в углубление вместе с отвердителем в указанной на упаковке пропорции.

Перед установкой химического анкера нужно прочистить отверстие от пыли щёткой или при помощи воздушного компрессора.

Помните, что диаметр отверстия должен соответствовать размерам шпильки и болта, которые вы планируете установить

Химический дюбель закачивают в отверстие с помощью специального дозатора.

Скорость затвердевания смеси зависит от её состава и температуры воздуха. Пока процесс отвердения идёт, можно подкорректировать положение шпильки или арматуры.

Как правильно использовать химические дюбели – в этом небольшом видеоматериале:

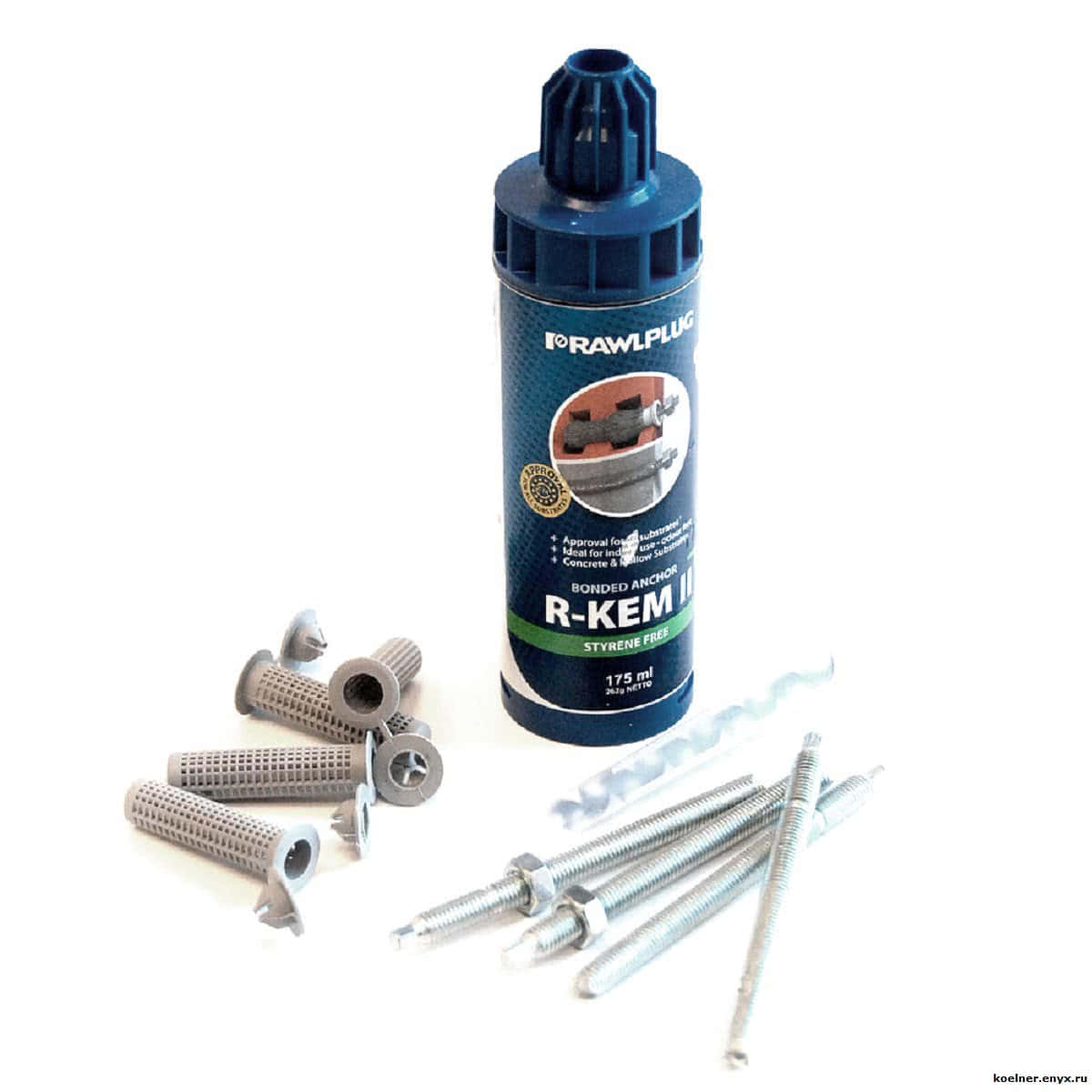

Конструкция и виды

Химический анкер – это крепежный элемент, содержащий:

• специальный клеевой состав;
• металлическую втулку с резьбой внутри;
• шпильку с наружной резьбой или обычный арматурный стержень.

Клеевой состав в капсулах предназначен для монтажа одного анкера. Для установки множества изделий лучше приобретать тубы или картриджи

Металлические элементы химического анкера могут изготавливаться из оцинкованной или нержавеющей стали различной степени прочности. Материал изготовления зависит от назначения крепежа.

Особенность применения химического анкера заключается в том, что в отверстие в бетоне, газобетоне, кирпичной кладке или любом другом материале нагнетается клеевой состав, который после полимеризации и обеспечивает исключительную надежность полученного соединения.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах (нажмите для увеличения)

Клеевой состав химческого анкера заполняет все свободные поры, обеспечивая жесткое закрепление даже в «проблемных» материалах

Состав клея держится производителем в большом секрете, но предполагается, что он включает в себя следующие компоненты:

• искусственную смолу, созданную на основе полиэфира, полиуретана и акрила;
• наполнители, обеспечивающие хорошие прочностные характеристики формируемого соединения (в качестве таких наполнителей выступают кварцевый песок и цемент);
• отвердитель, который отвечает за скорость и качество полимеризации клеевого состава.

Химический анкер HILTI в комплекте со смесителем и удлинителем

Как понятно из вышеприведенного состава, все компоненты такого клея смешиваются непосредственно перед монтажом анкерного болта. Современные производители выпускают клеевой состав для химических анкеров:

• в специальных капсулах, диаметр и высота которых соответствуют размерам отверстия для размещения болта;
• в картриджах и тубах (внутренний объем таких емкостей разделен на два отсека, в одном из которых содержится клеевой состав, а в другом – отвердитель).

Примерный расход клеевого состава можно определить заранее

При использовании капсул, как сказано в подробной инструкции к таким элементам, первыми в отверстие вставляются именно они. Смешивание компонентов клеящего состава и его дальнейшая полимеризация происходят за счет того, что в отверстие вставляется металлическая шпилька, которая разрушает оболочку капсулы и внутреннюю перегородку между ее отсеками.

Технология использования картриджей и туб, во внутренних отсеках которых содержатся клей и отвердитель, выглядит несколько иначе. Для использования таких элементов необходим специальный пистолет, при помощи которого компоненты смеси выдавливаются, одновременно смешиваясь, в полость предварительно выполненного отверстия.

Особенности применения

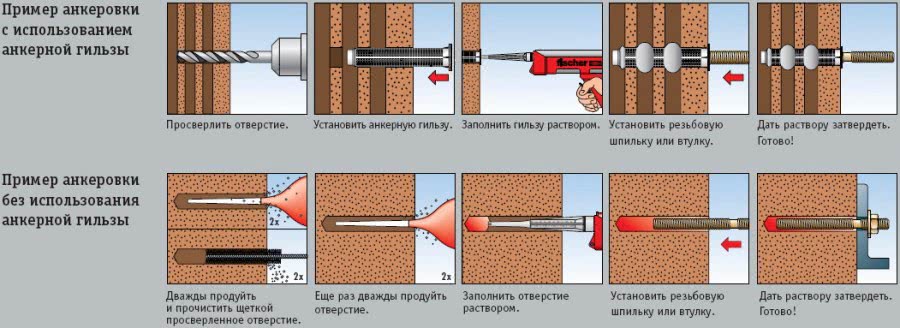

Процесс установки проводится в несколько этапов. Основные из них:

1. Подготовка отверстия.
2. Помещение состава.
3. Установка анкера в незастывшую полимерную массу.
4. Затягивание гайки.

Каждый из этих этапов сопряжен со своими особенностями.

Для установки потребуется:

• химический анкер;
• инжекционный пистолет;
• шпилька или арматура с резьбой;
• перфоратор или дрель;
• бур;
• динамометрический ключ;
• металлический ершик;
• ручной или промышленный пылесос;
• средства защиты.

Имея инструменты, можно приступать к установке химического анкера.

Готовим отверстие

При работе с кирпичной кладкой важно избегать расколов и трещин на кирпиче. Для этого требуется воздерживаться от использования ударной функции на оборудовании и сверлить перпендикулярно плоскости

Для успешной установки химического анкера для пустотелого кирпича требуется отверстие, превышающее на 2 миллиметра диаметр шпильки. Нужно заранее нанести на бур отметку, соответствующую длине анкера, или воспользоваться ограничителем глубины.

Для улучшения сцепления требуется тщательным образом прочистить отверстие от пыли и крошек. Производится это при помощи металлического ершика и ручного насоса, которым отверстие продувают несколько раз до полного отсутствия видимых остатков пыли.

Вводим состав

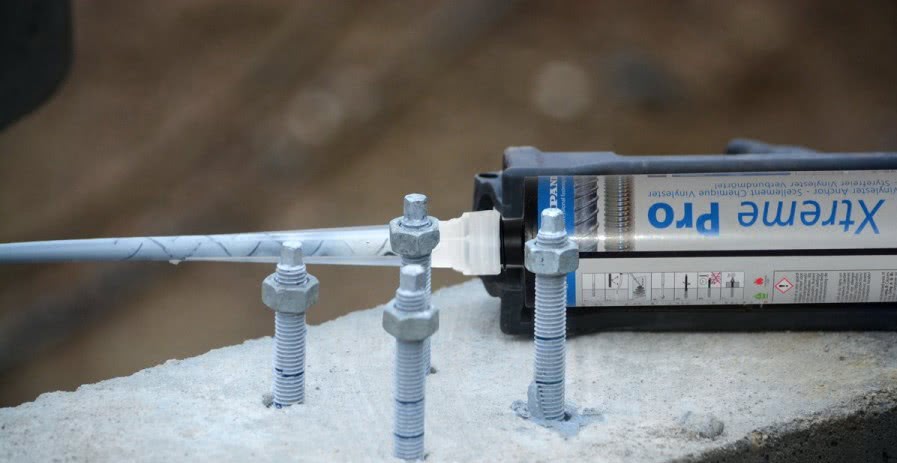

Полимерную массу вводят в отверстие при помощи пистолета для инжекционных масс. Если смесь имеет однородный серый цвет, то её можно применять. Часто случается, что изначально достичь качественного перемешивания не получается — такую смесь не следует использовать. Для применения пистолета требуется поместить сопло в просверленную полость и заполнить её составом. После каждой дозы клея, помещенной в отверстие, требуется немного извлекать инструмент, пока не заполнится более 65% объема полости.

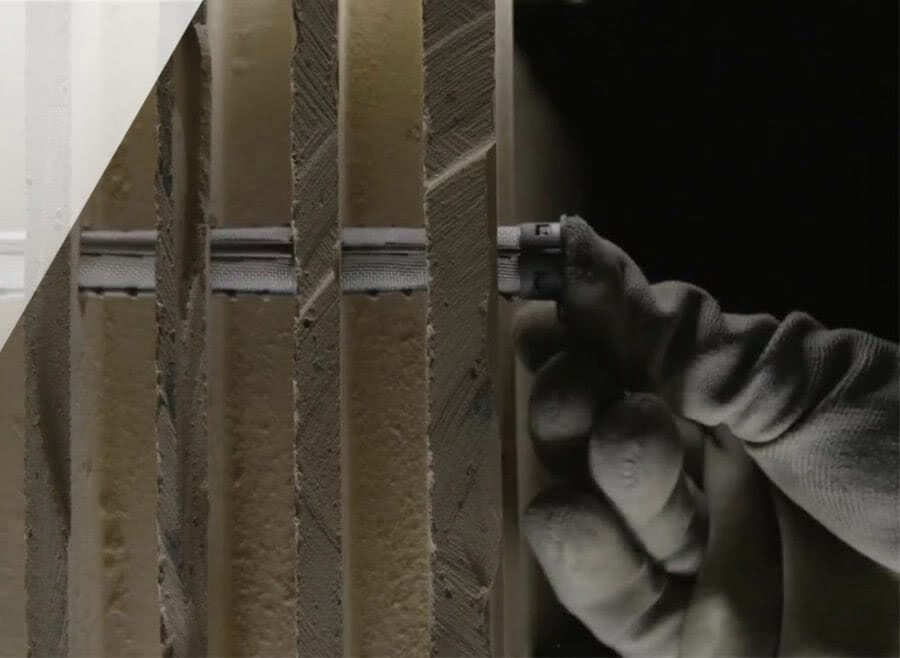

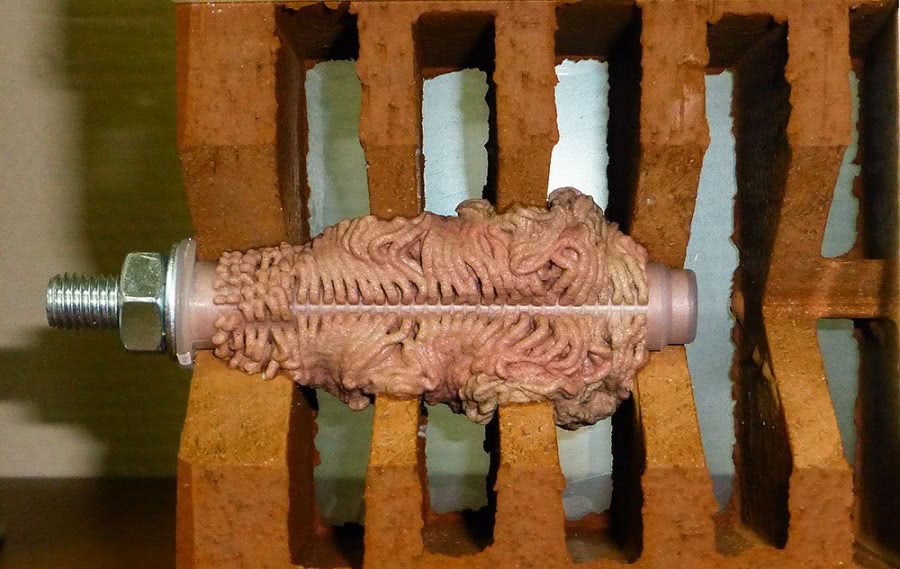

Процедура помещения химического дюбеля в пустотелый кирпич характеризуется рядом особенностей. Они связаны с тем, что наличие большого числа пустот не позволяет сформировать естественное отверстие. Для достижения цели вставляется специальная пластиковая гильза, которая заполняется клеем. При погружении шпильки в пустотелый кирпич часть химического состава выходит через сетчатые стенки гильзы в полости. Это способствует большему сцеплению.

Также существуют специальные ампулы. Их помещают в отверстие, состав перемешивается при помощи шпильки. Второй вариант больше подходит для штучных работ, когда нет необходимости покупать картриджи с химическим составом.

Устанавливаем металлический анкер

Помещаем металлическую конструкцию в отверстие при помощи вращательных движений

Важно равномерно распределить раствор. Для этого рекомендуется периодически тянуть крепеж на себя и только потом докручивать его

Во время высыхания клея можно исправлять положение анкера.

Преимущества химического анкера

Химические анкеры отличаются от обычных рядом преимуществ. Крепления с использованием инжекционных масс устойчивы к вибрационным, динамическим и статическим нагрузкам. В таких соединениях прочность на вырыв в 2-3 раза выше, чем при использовании механических аналогов.

В отличие от распорных дюбелей и анкеров, химические не вызывают напряжения в материале основания, поэтому ими можно крепить близко от угла, не боясь сколов и растрескивания, а также оставлять минимальное расстояние между точками крепления. Ни один другой крепеж не обеспечит такую высокую нагрузку при монтаже в ячеистом кирпиче и других пустотелых и пористых материалах.

Кроме того, химический анкер заполняет все трещины и сколы основания и увеличивает площадь контакта металлического изделия с материалом, поэтому даже при разрушении одной или нескольких внутренних перегородок несущая способность не теряется. По этой причине инжекционная масса оптимальна для ветхих оснований.

Она позволяет устанавливать крепеж в отверстия любой конфигурации, в том числе конусообразные, и использовать нестандартные метизы и арматуру. В случае традиционного монтажа с помощью пластиковых дюбелей или клиновых металлических анкеров используются только стандартные размеры изделий. Клеящий состав твердеет не сразу, поэтому положение металлического стержня можно корректировать. При работе с обычными анкерами и дюбелями такое невозможно. Еще одним плюсом является герметичность соединения и устойчивость химических анкеров к агрессивной среде, также ими нередко фиксируют конструкции под водой.

Если говорить коротко, то можно выделить следующие особенности химических анкеров:

• Подходят не только для резьбовых элементов крепежа, но и для арматуры
• Устойчивость к вибрации
• Высокая несущая способность и прочность на вырыв
• Можно использовать в агрессивной среде и под водой
• Нет жестких требований к форме установочного отверстия
• Монолитное соединение, равнопрочное материалу основания
• Идеально подходят для пористых и полых материалов
• Герметичность и долговечность соединения (около 50 лет по регламенту ЕС)
• Простая установка без специальных навыков

Понравился материал?

Рейтинг производителей

На рынке представлены составы разных изготовителей. При этом описанные ниже химические анкеры могут похвастаться проверенным качеством.

«Титан»

Основа состава «Титан EV-I» — полиэфирная смола. Высохшая смесь может работать при температуре до +80 градусов, при этом полная полимеризация при +25 градусах происходит всего за 3 минуты. В продаже есть зимняя разновидность анкеров «Титан EV-W», которую можно наносить даже при -18 градусах.

Sormat

Финская компания Sormat выпускает анкеры в баллонах и ампулах разного объема, а также одноразовые сопла для их нанесения. Клей выполнен на основе полиэфирной смолы и предназначен для крепления конструкций средней тяжести.

BIT

Этот клеевой состав применяется даже при минусовых температурах (до -18 градусов). Его базой является эпоксиакрилатная смола.

Основные характеристики материала:

• способен соединить даже тяжелые бетонные конструкции;
• подходит для работы под водой;
• имеет низкую вязкость;
• прост в применении;
• не имеет резкого запаха.

«Момент»

Химический анкер «Момент Крепёж CF-850» применяется для скрепления бетона, пустотелого и полнотелого кирпича, пенобетона, отлично держит тяжелые конструкции. Он обеспечивает быстрое застывание и высокую надежность крепежа, не содержит стирола.

Hilti

Состав данной марки под названием Adhisive Capsule Anchor выполнен на основе метакриловой и полиуретановой смол, отвердителя и кварцевого песка, выпускается в капсулах и картриджах. Его с успехом применяют даже в зонах повышенной сейсмической активности и под водой.

Химические анкеры – прекрасное решение для организации быстрого и качественного крепежа при строительстве разнообразных сооружений и конструкций. Несмотря на высокую цену, этот материал имеет массу преимуществ и позволяет облегчить задачу мастеру.

Что из себя представляют анкера для газобетона

Для строительства зданий малой этажности все чаще применяется газобетон, а точнее пеноблок. Материал легкий и пористый, нуждается в защите от действия внешних факторов. Для отделки домов из газобетона применяется навесной вентилируемый фасад, основой которого являются несущие профили. Для крепления профиля на пеноблок используются анкера.

Анкер – это крепежный элемент цилиндрической формы, состоящий из распорной части и внутреннего стержня.

• Распорная часть – фиксирует тело анкера в пористой структуре газобетона. Способ крепления может быть механический или химический;
• Стержень – соединяет распорную часть и профиль.

Диаметр крепёжного элемента 8-30 мм. Длина зависит от типа основания, массы подвесной системы и толщины стены. Обычно составляет 40-300 мм.

Нагель по бетону – быстро, но прочно

Нагели, или как их еще называют, шурупы по бетону, являются незаменимым средством для того, чтобы закрепить все необходимое в довольно сложном для этого месте – у края бетонной стены. Этот крепеж обходится без дополнительной фиксации за счет непосредственного вкручивания в подготовленное отверстие, просверлив которое нужно удалить частицы пыли. Для повышения прочности крепления можно залить в отверстие небольшое количество эпоксидного клея.

Использование нагеля

Большинство случаев применения нагелей обходится без выполнения предварительного сверления, поскольку этот крепеж закручивается прямо в бетон. Если нельзя избежать подготовки отверстия, для его создания берут дрель, но не перфоратор.

Инструмент большей мощности способен привести к разрушению стены. Вкручивание делается шуруповертом, после чего нагель достать из бетона почти невозможно, поэтому стоит выполнять замеры со всей внимательностью. (См. также статью Герметик для бетона: особенности.)

Секрет подбора необходимого сверла для создания отверстий под размещение любого вида крепежа предельно прост: величины их диаметров должны полностью совпадать. Это значит, что анкер диаметром 8 мм нужно устанавливать при участии 8-миллиметрового бура.

Химические анкера: конструкции и виды составов

Подобные составы производятся в двух вариантах, среди которых:

• ампула-химический анкер, который соответствует по форме просверленному отверстию. Ампула помещается в отверстие, после чего в неё забивается или закручивается шпилька;
• картридж – это некое подобие привычных нам строительных герметиков. При помощи пистолета под химический анкер, состав выдавливается через спиралевидный наконечник, где и смешиваются оба компонента, находящиеся внутри картриджа по отдельности. Такие составы хороши тем, что для фиксации с их помощью не имеет значения диаметр просверленного отверстия – жидкий анкер можно закачать, к примеру, в отверстие диаметром 12 мм, а шпильку установить диаметром 6 мм – в прочности подобный крепёж ничего не потеряет. Допускается использование химических анкеров в картридже для крепежа различных элементов друг к другу, по аналогии с жидкими гвоздями.

Анкер в виде ампулы вставляется в отверстие, после чего вкручивается шпилька

Изготовление своими руками

Учитывая достаточно высокую стоимость анкеров химического типа, выпускаемых различными производителями, в некоторых случаях целесообразно изготавливать такие крепежные элементы своими руками. Как уже отмечалось выше, состав клея держится производителями в большом секрете, поэтому воссоздать его своими силами не получится.

Однако никто не мешает использовать в этих целях более дешевый клей, в качестве которого может выступать эпоксидная смола. Наряду с доступной стоимостью эпоксидные смолы отличаются достаточно высокой прочностью, хорошей адгезией к строительным материалам (кирпич, бетон, пенобетон и др.), что и дает возможность использовать их для монтажа анкерных болтов.

Эпоксидную смолу лучше брать безусадочную

В эпоксидные смолы, которые по доступной стоимости можно приобрести в любом строительном магазине, входит несколько компонентов:

• непосредственно сама эпоксидная смола;
• отвердитель, который обеспечивает ее полимеризацию;
• наполнители, в качестве которых могут быть использованы цемент или гипс;
• растворитель;
• добавки, улучшающие различные свойства клеевой массы (пластификаторы и др.).

Расход пластификатора, который необходим для приготовления клеевого состава на основе эпоксидной смолы, составляет 5–10%. Смесь, сформированную из смолы и пластификатора, тщательно перемешивают. Только после этого в нее добавляют цемент или гипс в качестве наполнителя.

https://youtube.com/watch?v=OTKTYMHAqos

К достоинствам такого клеевого состава, кроме его доступной стоимости, относятся:

• высокая прочность и устойчивость к износу;
• минимальный коэффициент усадки при затвердевании;
• возможность использования в широком температурном диапазоне (от –10° до +35°).

Есть у эпоксидных клеевых составов и ряд недостатков.

• Такой состав затвердевает в течение 1–2 часов, а максимальной прочности достигает только через 12 часов.
• Использовать клей на основе эпоксидной смолы можно только на просушенных поверхностях.
• Состав может выделять в атмосферу небольшое количество фенольных соединений.

Установка

Установка химических анкеров своими руками – не очень сложная задача, однако, она требует обязательного выполнения некоторых условий.

Далее необходимо полностью избавить отверстие от пыли. От выполнения данного требования полностью зависит сцепление клеевого состава с материалом, а следовательно, надежность крепления. Поэтому сначала необходимо очистить отверстие при помощи пылесоса, после чего используйте щетку, которая часто входит в комплект при покупке анкера.

После в отверстие помещается клей, шпилька и арматура. После необходимо дождаться полной полимеризации смол. Проверять перпендикулярность крепежа относительно стены необходимо в первые же минуты после установки, иначе после истечения этого времени изменить положение элемента уже не получится.

Химический анкер: что это такое и почему он так называется?

Начнем с главного: химический анкер – это особая клеевая смесь, которая соединяет стальной крепёжный элемент и основание, в котором он устанавливается. Европейцы называют эту систему по-разному: жидкий анкер, инжекционный крепёж, химический дюбель. Для нас она более привычна как химический анкер.

Принцип действия этого вида крепежа элементарен: в поверхности, на которую требуется произвести крепление, делается отверстие, заполняющееся клеем, и вставляется металлический крепёж. После клеевой состав твердеет и прочно фиксирует металл в углублении.

В результате вы получаете монолитное соединение, которое способно выдержать многотонные нагрузки

Плюсы и минусы

Эти приспособления хороши тем, что:

• При использовании в основании не появляется растягивающих напряжений;
• Отверстие закрывается герметично;
• Использовать несложно;
• Применяют во многих отраслях;
• Прочный крепеж;
• Повышенная несущая способность;
• Используемая смесь успешно противостоит химическим, атмосферным и коррозионным воздействиям;
• Существуют анкера, которые используют даже на влажных поверхностях;
• Срок службы превышает 50 лет;
• Часть изготовителей предлагают продукцию, не содержащую токсичного стирола;
• Температурное расширение находится в пределах, таких же как у материала основания. Это ликвидирует риск появления внутренних напряжений.

Минусы наблюдаемы при использовании химических анкеров:

• Дороговизна;
• Срок хранения распечатанной упаковки небольшой;
• В закрытой упаковке состав способен сохранятся не более 12 месяцев;
• Низкая скорость твердения, она прямо зависит от температуры воздуха.

Популярные бренды

Благодаря отличным эксплуатационным качествам и техническим характеристикам особым спросом пользуются химические анкеры европейских торговых марок. Представим рейтинг популярных производителей.

Tytan Professional. Компания принадлежит холдингу Selena. Под этой торговой маркой выпускаются универсальные жидкие дюбели (EV-I, EV-W). Составы изготовлены на базе полиэфирных смол. Анкер EV-W – зимнее средство для низких температур, способное полимеризироваться при t до -18 градусов. Оба этих материала допускается использовать при монтаже утяжелённых конструкций, для различной ремонтной и реставрационной деятельности.

Плюсы и минусы

Данный материал имеет следующие преимущества:

• В бетонном основании, где используется средство, отсутствует напряжение после установки металлического элемента.
• Широкая область использования.
• Простота применения – для использования материала не требуется особых навыков и умений.
• Высокая прочность состава после его застывания – такой показатель существенно превышает данный параметр у обычных крепежей.
• Высокая несущая способность, что позволяет материалу выдерживать повышенные нагрузки.

• Устойчивость к внешним негативным проявлениям, ржавчине и химическим веществам.
• Большой выбор средств, в число которых входят материалы с особыми характеристиками, благодаря чему их можно использовать в сложных условиях.
• Продолжительный эксплуатационный период, который чаще всего превышает 50 лет.
• Отсутствие токсичных соединений в составе, что говорит о безопасности применения вещества для здоровья человека.

Недостатки:

• Продолжительный период застывания.
• Небольшой период хранения, который чаще всего не превышает 12 месяцев.

• Небольшой период хранения состава после вскрытия упаковки.
• Высокая стоимость.

Виды химических анкеров

Химические анкеры для газоблока рассчитаны на большой вес и повышенную прочность. Их чаще используют в крупных работах, например, при строительстве заборов, балконов или установке фонарей.

Виды химических анкеров зависят от того, какая синтетическая смола лежит в основе. Различают несколько видов:

1. Эпоксидная. Используют для монтажа на прочных основаниях, на бетоне и железобетоне, она хорошо подходит для крепления оборудования. Подходит для крепления резьбовых и гладких шпилек. Время первичного схватывания – от 10 минут до 3 часов.
2. Эпоксиакрилатная. Можно применять в любой области строительства. Отличается пожаростойкостью: предел огнестойкости R Использовать можно только при температуре выше -5 градусов. Застывает за 3 часа.
3. Полиэстеровая. Подходит только для резьбовых шпилек. Отличительной особенностью является время застывания: смесь твердеет уже через 5-25 минут, а нагружать ее можно через 3 часа.
4. Винилэстеровая. Хорошо зарекомендовала себя при применении во влажной среде и работах с гладкими и резьбовыми шпильками. Застывает за 5-30 минут.

Любой состав, кроме полиэстерового, можно нагружать уже через сутки, но полная твердость будет набрана только через 48 часов.

Какой лучше всего использовать для газобетона

Наибольшей популярностью пользуются эпоксидные и эпоксиакрилатные смеси. Они выдерживают вес более 30 кг

Чтобы выбрать подходящую смесь, нужно обратить внимание на нюансы места использования: на влажность, количество свободного времени, используемые крепления
