Шпилька: ее подбор, применение, расчет веса

Оглавление

Монтаж армопояса

Монтаж армпопояса под мауэрлат начинается с установки под него опалубки. В качестве последней может быть использована обрезная доска или ламинированная влагостойкая фанера. Из обрезной доски сбиваются щиты на высоту, которая будет соответствовать высоте будущего армпопояса. Бруски, которыми будет производиться фиксация досок, должны выступать за ее края на размер, равный высоте щита. С помощью этих брусков щиты крепятся к стенам. Крепление осуществляется как с внутренней, так и с внешней стороны. Должен образоваться желоб, в который можно будет залить бетон.

Стоит быть внимательным, чтобы между щитом и стеной не было зазора, т. к. раствор обязательно уйдет в эту щель. Также еще рано заливать готовый раствор, т. к. он разрушит опалубку. Она требует дополнительного укрепления. Сделать его можно деревянными распорками, которые прибиваются к верхнему торцу. Укрепить опалубку для армпопояса под мауэрлат можно также и шпильками. Чтобы опалубку было легче демонтировать, шпильки помещаются в металлические трубки, которые по диаметру должны быть немного больше шпильки. После этого на шпильку надеваются шайбы с большим диаметром и производится прижим гайками.

Следующим шагом производится укладка армирующей основы. Если стены выполнены из материала, который быстро впитывает влагу, тогда перед заливкой на стену лучше уложить гидроизоляционный материал в виде рубероида или покрыть плоскость битумной мастикой. Далее производится заливка бетона. Чтобы он заполнил все пустоты, понадобится глубинный вибратор. Он поднимет все воздушные пузырьки на поверхность.

Главные особенности метизов – резьбовая шпилька

Крепежи под название резьбовые шпильки отличаются своей универсальностью. Современные производители в настоящее время выпускают продукцию, имеющую резьбу самого разного диаметра. В ассортименте товаров подобного вида имеются изделия с правой и левой резьбой. Такие изделия имеют диаметр 6 – 36 мм. Длина резьбовых шпилек также может быть самой разнообразной. В продаже имеются изделия, длина которых достигает 3 метров. Данные конструкции обычно имеют крупную резьбу.

Сфера применения резьбовых шпилек:

  • Машиностроение
  • Автомобильная промышленность
  • Мебельное производство
  • Строительство
  • Ремонтные работы и другие отрасли человеческой жизнедеятельности

Материалы для изготовления резьбовых шпилек

Стандартно изготовление резьбовых шпилек происходит на современных станках с программным обеспечением. Данный способ является наиболее эффективным и выгодным. Так как позволяет получить продукцию наивысшего качества с минимальным расходом металла. Также данный способ позволяет производителям выпускать крупные партии готовых изделий. Для изготовления резьбовых шпилек обычно используются нержавеющие, легированные или углеродистые стали. Реже подобные шпильки выполняются из различных сплавов или цветных металлов.

Способы производства резьбовых шпилек

Производство крепежей под названием резьбовая шпилька обычно проходит с помощью метода объемная холодная штамповка. Для этих целей современные производители стандартно используют станки автоматы холодной высадки. Высокая производительность подобных станков позволяет мастерам создавать более 400 изделий в минуту. Данный способ изготовления в настоящее время считается наиболее выгодным и удобным. Ведь он помогает не только быстро изготовить большую партию первоклассных шпилек, но и получить продукцию наивысшего качества.

Как выбрать?

Универсального крепежа не бывает, поэтому нужно подбирать клиновые анкеры исходя из таких условий:

  • размер (толщина детали, которая будет крепиться к основанию, и глубина погружения анкера в него);
  • как он будет располагаться (горизонтально или вертикально);
  • рассчитать предполагаемые нагрузки, которые будут воздействовать на метиз;
  • материал, из которого изготовлено крепление;
  • параметры основания, в которые будет устанавливаться анкер-шпилька.

Также перед покупкой нужно проверить документы и сертификаты соответствия на изделия. Делать это нужно потому, что анкеры данного типа используются при монтаже важных конструкций, и от их надежности во многом зависит не только целостность этих элементов, но и безопасность людей.

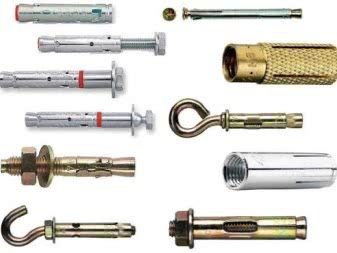

Разновидности

Существует несколько разновидностей этого типа крепежных систем для твердых оснований, такие как распорный, пружинный, винтовой, забивной, крюк, рамный. Основное их назначение – прикреплять различные предметы к основанию из бетона или натурального камня. Также можно встретить складной анкер с резьбовой шпилькой, он в основном используется для крепления в подвесных потолках или пустотелых перегородках.

Для монтажа в дереве анкеры не очень подходят, так как при закручивании они нарушают структуру древесины, и надежность будет очень маленькая. В отдельных случаях, когда требуется скрепить доски для опалубки, применяются анкеры со сменной пружиной.

Все изделия можно поделить по материалу изготовления на 3 подгруппы:

  • первая выпускается из оцинкованной стали, рекомендуется для установки в бетон;
  • вторая – из нержавеющей стали, ей не требуется никакое покрытие, но эта группа очень дорогая и изготавливается только по предварительному заказу;
  • при выпуске изделий третьей группы применяются различные сплавы цветных металлов, параметры изделий определяются характеристиками данных сплавов.

Есть и дополнительные свойства. Например, могут выпускаться усиленные шпильки с повышенной стойкостью к растяжению.

Особенности элемента

Мауэрлат представляет собой деталь конструкции кровли в виде деревянного бруса вдоль всего периметра стены для крепления стропильной конструкции. При изготовлении кровли из металлических деталей мауэрлат выполняется из металлического профиля (чаще всего, двутавровой балки). Он устанавливается поверх внешних стен здания и исполняет роль связующего элемента между стеной и крышей.

Способы крепления стропил к мауэрлату.

Основные задачи, выполняемые мауэрлатом:

  • обеспечение опоры крыши на стену, предотвращающей разрушение верхней части стены;
  • надежное крепление стропильной системы к стене;
  • равномерное распределение нагрузки от крыши на все несущие стены здания.

С учетом возложенных функций, к этому элементу предъявляются следующие требования:

  • прочность (как самой балки, так и ее крепления к стене);
  • непрерывность по всему периметру;
  • водостойкость и стойкость к воздействию атмосферных факторов.

Наиболее распространенная конструкция: деревянный брус размером 10х10, 15х15, 10х15, 8х18 см. Иногда применяется бревно без коры, в нижней части которого формируется плоская поверхность. Древесина должна быть хорошо обработана антисептическим составом. Соединение в углах и брусьев между собой при удлинении производится путем создания замка типа «в полбруса» с упрочнением гвоздями. В целом, весь прямоугольник мауэрлата должен быть единой жесткой конструкцией.

Снизу укладка мауэрлата производится поверх гидроизоляции (обычно, рубероид), а с внешней стороны стены целесообразна установка теплоизоляции. Брусья располагаются ближе к внутренней стеновой поверхности с сохранением расстояния до внешней поверхности порядка 5-8 см.

Характеристика

Состоит анкер-шпилька (клиновая) из резьбовой шпильки, на конце которой находится конус, распорного цилиндра (гильзы), шайбы и гайки для затяжки. Это широко распространенное и доступное изделие. Ассортимент их довольно широк. Чаше всего на прилавках встречаются изделия из углеродистой стали с цинковым покрытием, но можно увидеть и анкеры, изготовленные из нержавеющей стали.

Анкерная шпилька – это одна из немаловажных деталей в строительных работах. Их надежность и требуемое количество существенно влияют на прочность и безопасность строительных конструкций.

Данный вид креплений имеет многочисленные достоинства:

  • конструкция очень проста и надежна;
  • отличная несущая способность;
  • высокая скорость монтажа, для установки не нужны специальные навыки;
  • широкое распространение, всегда можно подобрать нужный вариант;
  • доступная цена.

Также есть недостатки, и они таковы:

  • из-за особенностей конструкции изделия не рекомендуется его использовать в мягких материалах (дерево, гипсокартон);
  • необходимо соблюдать высокую точность при сверлении отверстий;
  • после демонтажа изделия в следующий раз его использовать уже не получится.

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия

Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены

Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс

Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

  • защита от деформации стен;
  • выравнивание верхнего торца стен;
  • дополнительная жесткость;
  • равномерное распределение нагрузки;
  • возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

«МетизСтрой» — один из лучших производителей крепежей

В настоящее время большое количество производителей занимаются производством различных крепежей. Однако не всех этих производителей можно сравнить с известной многим профессионалам компанией «МетизСтрой». Только на территории этого предприятия изготавливаются высокопрочные крепежи различных модификаций: резьбовые шпильки, анкерные болты для фундамента, шайбы, гайки и многая другая продукция. Познакомиться с данной продукцией любой человек может на территории активной ссылки. Здесь же он может найти множество полезной информации, а также телефоны для связи с представителями компании.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Крепление мауэрлата при возведении кровли здания является важным элементом всего строительства. Правильность выполнения этой операции существенно влияет на надежность и долговечность дома. При всей кажущейся простоте монтаж мауэрлата — это очень ответственное мероприятие и его необходимо проделать с максимальной тщательностью и аккуратностью.

Схема крепления мауэрлата к стене.

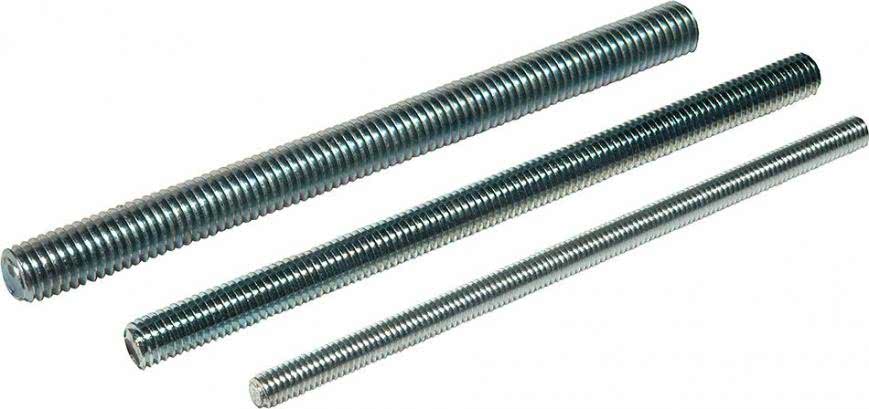

Особенности резьбовых шпилек и их использования:

Большая длина такого изделия может обеспечивать достаточно высокую надежность резьбового соединения. Отсутствие головки может способствовать целостности конструкции и наделять ее антивандальными свойствами, что является важным при монтаже трубопроводов, строительных сооружений и сборке крупногабаритных механизмов.

Важная конструктивная особенность резьбовых шпилек – возможность изменения длины. При помощи специальных удлиненных гаек две или более штанг можно соединить, получив при этом конструкцию нужной длины. При соединении точка стыковки стержней должна располагаться точно посередине гайки. Если шпилька составляет один метр, а есть необходимость получить деталь с меньшей длиной, она может быть обрезана до нужного размера.

Такие изделия имеют длительный срок эксплуатации и позволяют обойтись без сварочных работ при наращивании прутка, а при необходимости переноса конструкцию можно достаточно легко и быстро демонтировать.

Фото с сайта krepsila.com

Относительно того, в каких условиях предполагается эксплуатация стальной шпильки, она может быть произведена из определенной стали: углеродистой, легированной или нержавеющей. Металл может иметь покрытие для защиты от коррозии. Кроме стали для изготовления данных изделий может применяться латунь, медь или титан.

За счет своих свойств они получили широкое распространение в различных областях. С их помощью могут соединяться различные изделия:

  • деревянные доски, лаги, брусья;
  • части опалубки;
  • элементы вентиляционных ходов, водопроводов, канализации;
  • металлоконструкции различного назначения;
  • части рекламных щитов и подобное.

Как закрутить?

Монтаж анкер-шпильки ничем не отличается от установки других видов этих метизов или дюбелей.

  • Для начала нужно высверлить отверстие в строгом соответствии с диаметром крепежа. Затем удалить из углубления крошки материала и пыль. Тщательно очищать не требуется.
  • После завершения этих операций в подготовленное место устанавливается анкер. Забить его можно с помощью киянки или молотка, через мягкую прокладку, чтобы не повредить изделие.
  • В завершении соединяют шпильку-анкер с прикрепляемым предметом. Для этого применяется особая гайка, присутствующая в конструкции изделия. Когда она закручивается, то разжимает лепестки в фиксирующем цилиндре и закрепляется в углублении. При этом требуемый предмет надежно прикрепляется к поверхности.

Основные моменты, на которые стоит обратить внимание при монтаже

  • Недостаточное затягивание гайки приведет к тому, что конус неправильно зайдет в распорную гильзу, вследствие чего крепеж не займёт нужное положение. В будущем такое крепление может ослабнуть, и вся конструкция станет ненадежной. Но бывают случаи, когда анкер-шпилька все же достигает максимальной прочной фиксации в материале, но уже со смещением от нужного положения.
  • Перетягивание гайки также вызывает негативный эффект. Если ее затянуть очень сильно, то конус слишком плотно входит в распорный цилиндр. При этом основание, в которое входит анкер-шпилька, может разрушиться. Произойти это может еще до того, как на метизы начнет действовать усилие.

Не все работники осознают возможные опасности, связанные с несоблюдением правил закручивания

Очень важно контролировать, с каким усилием затянуты эти крепёжные системы. Существует специальный инструмент – модуль контроля затяжки, с помощью которого можно регулировать усилия

Он способен документировать свои действия для последующих проверок.

В следующем видео вас ждут примеры монтажа различных анкеров.

Стандарты для производства штанги с резьбой:

Крепеж данного вида может производиться на основе следующих стандартов: DIN 975, DIN 976-1, ГОСТ 22042-76 и 22043-76 – для гладких отверстий, ГОСТ 9066-75 – для фланцевых соединений. Отдельные стандарты используются для шпилек с ввинчиваемым концом длиной 1 d – 2,5 d, штанг, предназначенных для создания фундаментов.

Фото с сайта krepsila.com

Например, резьбовые шпильки DIN 975 могут иметь длину, составляющую тысячу, либо две тысячи миллиметров, а длина её близкого аналога DIN 976-1 изменяется относительно диаметра изделия. Их стержень полностью покрыт метрической резьбой. Резьба может иметь крупный или мелкий шаг от 0,4 до 6, а номинальный диаметр резьбы может быть от М2 до M64. Такое изделие может использоваться для наращивания крепежных конструкций с метрической резьбой.

Найти что-нибудь еще?

карта сайта

Коэффициент востребованности
21

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

  • правильная высота;
  • ширина, соответствующая размеру стены;
  • длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.
