Снятие изоляции с проводов своими руками

Самодельные приспособления для зачистки жил проводов, и стоит ли ими пользоваться

В сети распространяется множество видеороликов, в которых «умельцы» советуют изготовить приспособление для снятия изоляции из полотна для канцелярского ножа и пластиковой крышки. На первый взгляд может показаться, что подобное устройство работоспособно и даже полезно. Однако не стоит делать скоропалительных выводов.

ФОТО: YouTube.comНе стоит доверять подобным самоделкам – велик риск подпортить не только кабель, но и руки

При работе подобным приспособлением на поверхности токоведущей жилы неизбежно образуется надрез. Малейший перегиб в месте надреза приведёт к перелому металла. Однако и это не все подводные камни. Пользоваться таким приспособлением довольно опасно. Велик риск порезаться, а учитывая остроту полотен, травма может оказаться весьма серьёзной.

ФОТО: i.stuff.co.nzЕсли пользоваться самоделками, к подобному следует подготовиться

Вообще, при производстве электромонтажных работ не стоит «изобретать велосипед». Производители предлагают множество различного инструмента для облегчения подобных задач. При этом стоимость этих приспособлений невысока, а значит, и приобрести их сможет каждый. Так стоит ли рисковать, используя различную кустарщину?

How do you use wire strippers?

In order to carry out the stripping process precisely and safely, you must be familiar with the most important features of the procedure.

Mechanical wire strippers

Mechanical wire strippers can usually be adjusted to a certain size using an adjusting screw, so that the two V-shaped cutting edges form a diameter that matches the cables to be processed.

This is useful for work in which several cables with the same diameter need to be stripped one after the other, because in comparison to the conventional stripping knife, the procedure is carried out cleanly with only one hand after each setting. The wires are not injured if the setting is correct.
Stripping pliers with tested VDE handles are also available as an option.

Automatic wire strippers

With automatic wire strippers, the adjustment to the correct cable size is carried out automatically, which in addition to requiring little effort also saves you a lot of time. Self-adjusting wire strippers are particularly suitable if you are working with cables with different cross-sections.

After you have inserted the cable into the tool, you only have to squeeze the gripping jaws and in just one step the cable is stripped to the set length. In order to offer a constant stripping length, pliers from KNIPEX have a length stop, on which you can regulate the desired length.

There are different models for different cable cross-sections and types. These include automatic wire strippers for standard insulation, rubber cables or flat cables.

Варианты зачистки для проводов разного типа

Трудоемкость процесса снятия изоляционного слоя с проводов определяется типом кабеля. Коаксиальный провод имеет двойную защитную оплетку, которая снимается в два этапа. Для удаления верхнего слоя можно воспользоваться термическим способом, а для ликвидации нижнего следует применять стриппер. Существуют щипцы особой конструкции, оснащенные дополнительным лезвием и сменными вставками для проводов разного сечения. Такой инструмент позволяет снять обе оболочки.

Важно! Необходимо помнить, что жилы коаксиального кабеля являются довольно тонкими и хрупкими, поэтому манипуляции со снятием изоляции следует проводить крайне осторожно. Если применяется силиконовая изоляция для проводов, для ее снятия следует воспользоваться исключительно кабельным ножом. Провод с фторопластовым покрытием имеет термоустойчивое изоляционное покрытие, которое можно удалить исключительно механическим способом

Для этого потребуется любой кабельный нож или стриппер

Провод с фторопластовым покрытием имеет термоустойчивое изоляционное покрытие, которое можно удалить исключительно механическим способом. Для этого потребуется любой кабельный нож или стриппер

Если применяется силиконовая изоляция для проводов, для ее снятия следует воспользоваться исключительно кабельным ножом. Провод с фторопластовым покрытием имеет термоустойчивое изоляционное покрытие, которое можно удалить исключительно механическим способом. Для этого потребуется любой кабельный нож или стриппер.

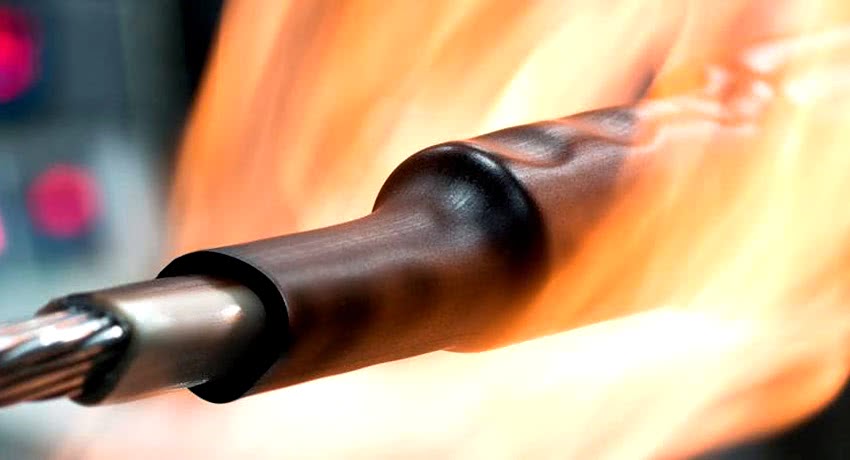

Термоусадка для проводов и ее применение в качестве изоляционного материала

Классификация изделий, их характеристики и стоимость. Как правильно выбрать и установить трубку.

Для снятия изоляционного слоя с эмалированного провода можно прибегнуть к термохимическому способу с применением хлорвиниловой изоленты и паяльника, если сечение кабеля составляет не более 0,2 мм2. Проводник укладывается на ленту, где по нему проводят раскаленным паяльником. Под действием высокой температуры выделяется хлор, что способствует отхождению с провода эмалированной изоляции.

Выбирая инструмент для снятия изоляции необходимо знать для какого сечения провода будет использоваться устройство

Полезный совет! Для снятия изоляционного покрытия с электрических кабелей следует выбирать стрипперы, оснащенные рукояткой из диэлектрического материала, что может обеспечить защиту от напряжения до 1000 В.

При выборе устройства для снятия изоляции с проводов необходимо учитывать, для какого сечения провода можно использовать приспособление. Кабельный нож является универсальным элементом в плане размерности, а клещи, плоскогубцы, механические и полуавтоматические стрипперы имеют ограниченный диапазон захвата.

Ручной стриппер

Ручной стриппер нередко называют механическим, ведь для того, чтобы снять изоляцию, необходимо произвести некоторые механические действия. Ручные стрипперы внешне похожи на пассатижи. Они состоят из двух ручек и специальных губок. На губках имеются специальные гнёзда с лезвиями под различное сечение жил. Данный вид стрипперов предназначен для ручного снятия изоляции с жил, имеющих относительно небольшое сечение, например, в диапазоне от 0,5 до 4мм2 или до 6мм2. Всё зависит от модели.

Кроме использования основных функций многими ручными стрипперами возможно отрезать провода небольших сечений, опрессовывать наконечники для многопроволочных жил, делать кольца (петли) из жил, резать болты. Кроме того, ручные стрипперы в некоторых случаях можно использовать и в качестве обычных плоскогубцев.

Для того чтобы снять изоляцию, сначала необходимо жилу установить в гнездо, соответствующее её сечению. Затем нажатием ручек жила обхватывается (закусывается). После этого для того чтобы отрезать изоляцию делается круговое движение по длине окружности и снимается сама изоляция. Длина снимаемой изоляции выбирается также вручную.

Следует помнить, что при неправильном выборе гнезда изоляция либо не снимется с жилы (если размер гнезда больше сечения жилы), либо наоборот будет повреждена сама жила (если размер гнезда меньше сечения жилы).

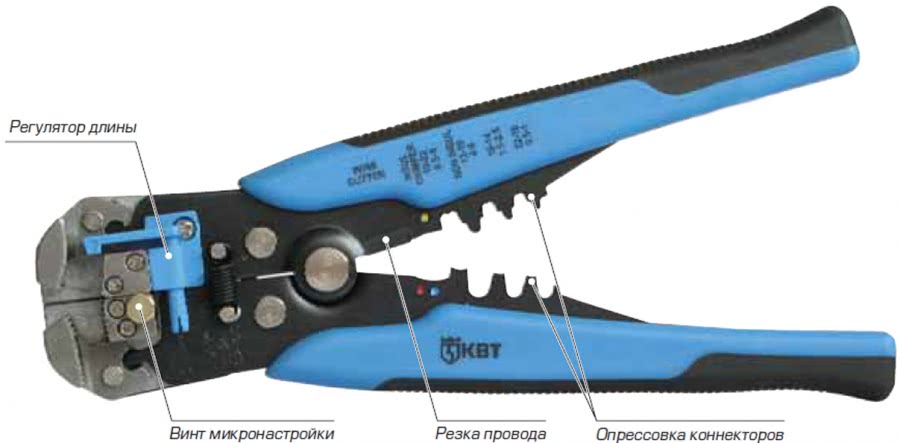

Полуавтоматический стриппер более удобен в работе, чем ручной. Использовать такой инструмент лучше всего в том случае, когда необходимо снимать изоляцию с большого количества жил. В этом случае использование полуавтоматического инструмента ускорит процесс работы.

Использование полуавтоматического стриппера подразумевает снятие изоляции, но без лишних механических движений. Конструкция полуавтоматического стриппера несколько сложнее, чем ручного. Однако у него также имеются ручки и специальные гнёзда с нанесёнными на них обозначениями сечений жил.

Для снятия изоляции подбирается необходимое гнездо, в него устанавливается жила, нажимается рукоятка, вследствие чего изоляция отрезается и снимается. Т.е. достаточно установить жилу в гнездо и нажать рукоятку, а процесс снятия изоляции происходит автоматически.

У полуавтоматического стриппера имеется специальный ограничитель длины снимаемой изоляции. Достаточно один раз установить необходимый предел и в дальнейшем снятие изоляции будет происходить на выставленную длину.

Также как и у ручного стриппера, полуавтоматический стриппер часто обладает дополнительным функционалом. Например, это возможность резки проводов.

Устройство автоматического стриппера схоже с устройством стриппера полуавтоматического. Основная разница в том, что при использовании автоматического стриппера нет необходимости подбирать гнездо под соответствующий диаметр жилы. Достаточно установить провод в специально предназначенный для этого элемент и нажать рукоятку.

Инструмент автоматически подстраивается под размер жилы и также автоматически снимает изоляцию. Снятие изоляции с жил провода очень мелкого сечения возможно благодаря наличию специальной регулировки. Кроме снятия изоляции с жилы, можно также снимать внешнюю изоляцию (оболочку) с плоского или круглого провода.

У автоматического стриппера, как и у других подобных инструментов, может быть дополнительный функционал. Это и резка провода, и обжим наконечников и многое другое.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

• Отключается питание от электричества.
• В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
• Надрезается верхняя часть и аккуратно удаляется.
• На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Принцип действия

Снятие изоляции самым простым стриппером для проводов сечением от 0,5 до 6 мм кв. происходит следующим:

1. Рукояти инструмента разводятся таким образом, чтобы круглые выемки на его губках разделились каждая на две части. При этом пространство между ними должно быть таким, чтобы в него можно было без усилий вставить кабель или проводник соответствующего сечения;
2. Конец провода или кабель помещается в соответствующую их поперечному сечению выемку на одной из губок;
3. При сжатии губки при помощи рукояток происходит круговая подрезка изоляционного слоя;
4. Снятие подрезанного слоя осуществляется аккуратно, без рывков и резких движений, подтяжкой зафиксированного между губок зачистки проводника.

Данный процесс в реальном времени занимает считанные секунды и позволяет быстро, главное – качественно зачистить провод, получив ровный и аккуратный оголенный кончик с минимальным повреждением покрывающего его изоляционного прозрачного лака.

На заметку. Зачистка многожильных (многопроволочных) проводников ножом нежелательна – при подрезке повреждается значительная часть наружных тонких медных жил. Это приводит к тому, что при снятии изоляции эти жилы отрываются, что снижает сечение провода относительно первоначального. Особенно заметно это при зачистке токопроводящих жил с небольшим сечением.

Принцип действия

В начале инструмент одновременно захватывает провод с одной стороны, а с другой стороны закрывает фасонные лезвия, разрезая изоляцию вокруг проводника. После того, как стороны механизма зажали изделие, две стороны прибора расходятся, чтобы оттолкнуть отрезанную трубку изоляции от поверхности проводника. Чтобы использовать инструмент, нужно поместить провод в зажимы у прорези, соответствующей размеру проводника, и сжать рукоятки вместе. Это устройство позволяет даже новичку зачищать большинство проводов очень легко. Точность режущего лезвия определяется наименьшим проводником, который инструмент может правильно обработать. Некоторые модели имеют регулируемое натяжение захвата, чтобы отрегулировать усилие зажима.

Вам это будет интересно Измерители сопротивления

Внимание! Если отверстие прибора слишком маленькое, оно будет прислоняться к проводнику, вызывая избыточное трение во время разделки и большее натяжение, чем может выдержать провод, вызывая повреждения. Стриппер во время оголения жилы

Стриппер во время оголения жилы

Щипцы используются для зачистки проводов с круглыми жилами. Некоторые приборы содержат в себе резаки в разъемном корпусе. Такая конструкция предполагает зажатие проводника, который проворачивается по оси, удаляя защитный слой.

Оголение провода щипцами

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

• плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
• многопроволочное исполнение для алюминия исключено, для меди — возможно;
• удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Сложные варианты удаления изоляции

Определенные трудности возникают при снятии матерчатой изоляции. Нить бывает намотана довольно плотно, срезать ее ножом затруднительно. Здесь поступают иначе. С помощью наждачной бумаги зачищают нужный участок с одной из сторон. Остальная часть нити снимается легко.

У радиолюбителей часто используют провода ПЭЛШО. На них используется нитевая обмотка. Вот ее и снимают, используя наждачную бумагу с мелким зерном. Проводник укладывают на деревянную опору, а потом несколькими движениями, прижимая абразив к опоре, разрушают нить с одной из сторон. Потом ее несложно снять.

При необходимости оголить экранированный провод прорезают наружную оболочку, а потом ее снимают. Дальше расплетают экранирующую оплетку, освобождая изоляцию в требуемом месте. Только потом удаляют изоляцию со среднего проводника.

В некоторых случаях можно снять пластик с металла, используя нагретые поверхности. Так иногда поступают радиолюбители, чтобы снять паяльником защиту.

Внимание! При снятии покрытия паяльником выделяются вредные газы. Такую операцию следует проводить при наличии вентиляции или за пределами помещения.. Иногда снимают покрытие, сжигая его на огне

Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции

Иногда снимают покрытие, сжигая его на огне. Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции.

Снять изоляцию с провода сумеет любой домашний мастер, используя остро заточенный нож. Несложно изготовить простейшие приспособления для этой работы. Покупные приспособления позволят выполнять эту работу быстро и качественно.

Применение профессионального инструмента

Для большого объема электромонтажных работ есть 4 основных разновидности специнструмента, позволяющих быстро и без повреждения жил зачистить провода от изоляции:

Кусачки и клещи.

Это достаточно универсальные и простые в применении приспособления для реза оболочек как на проводах, так и кабелях. Для зачистки подбирается нужный диаметр по проводнику, затем обхватывается и прокручивает вокруг. После этого оболочка просто стягивается с конца провода.

Плюсы приспособления:

1. Надежность.
2. Возможность зачистки в труднодоступных условиях.
3. Большой срок службы.
4. Работа с проводами под током.

Минусы связываются с невозможностью подстройки инструмента под длину снимаемого слоя и необходимости перенастройки под разный диаметр.

Электромонтажный нож.

Традиционное приспособление для быстро снятия оболочки. Применяется преимущественно для работы с плоскими кабелями. Срез ножом изоляции осуществляется от себя. При этом режущая часть инструмента должна быть направлена под острым углом к материалу.

Нож для снятия оболочки с кабеля отличается лезвием специальной формыИсточник remoo.ru

Достоинства:

1. Универсальность – подходит под любые провода.
2. Доступная цена.
3. Наличие экземпляров с рукояткой, покрытой электроизоляцией, что дает возможность работы с проводами под напряжением.

Недостатки связываются с длительностью процесса обработки, трудоемкостью для проводников большого диаметра и необходимостью опыта, без которого можно повредить металлические жилы.

Стриппер.

Специально предназначенный для зачистки проводов от изоляции профессиональный инструмент. Механизм работы основан на проведении проводника через пару подвижных полукруглых рабочих элементов. Точность среза задается настройкой прибора под сечение жилы.

В зависимости от условий и объема работ применяются 3 разновидности стриппера:

1. Ручной.
2. Полуавтоматический.
3. Автоматический.

Некоторые модели помимо основной задачи позволяют выполнять обжимку, обрезку и скрутку проводников.

Профессиональный стриппер наилучшим образом предназначен для быстрой очистки проводов от изоляцииИсточник ytimg.com

При наличии достаточного опыта и отсутствия специализированного инструмента мастерами нередко применяют альтернативные виды приспособлений. Так, для зачистки проводников небольшой площади сечения применяются бокорезы. При этом степень сжатия необходимо контролировать – чтобы не повредить металлический сердечник.

Аналогичным образом применяются плоскогубцы. При этом инструмент обязательно должен иметь прецизионные отверстия. Подходят для зачистки проводников от 3 до 6 типоразмеров.

Видео-обзор инструментов для снятия изоляции с проводов и кабелей:

Критерии выбора инструмента и способа

При выборе приспособления или способа для зачистки кабеля важно учесть не только объем предстоящих работ, опытность мастера и финансовые возможности, но также следующие особенности материалов оболочек проводников:

1. Коаксиальный провод. Верхняя оболочка снимается термическим путем, нижняя – стриппером. Другие способы могут повредить чувствительные к нагрузкам жилы.
2. Кабель с фторопластовой изоляцией. Оболочка отличается высокой термостойкостью. Поэтому для зачистки лучше подходят механические способы – ножом или стриппером.
3. Провод с эмалированной защитой. При малом сечении сердечника – не более 0,2 мм² – применяется термический способ.

Видео-пример применения стриппера для снятия изоляции с проводов:

Коротко о главном

Применение специнструмента по очистке проводников от оболочки позволяет не только повысить скорость и качество работы, но также избежать ряда негативных последствий:

• Повреждения сердечника.
• Скрытых дефектов.
• Снижение прочности проводки.
• Обрыв отдельных жил.
• Засорение проводника материалом изоляции.

Современные инструменты для снятия оболочки классифицируются по трем признакам – способу снятия, скорости и степени автоматизации. Элементарные способы в быту позволяют снимать изоляцию нагревом или с помощью ножа. Для большого объема работ применяются специальные приспособления – кусачки и клещи, электромонтажные ножи, стрипперы бокорезы и плоскогубцы. При выборе способа и инструмента помимо прочего ряда параметров необходимо учесть тип материала оболочки.

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

Разновидности изоляционных материалов

Различают изоляцию одинарную и двойную.

Лучший вариант — кабели, оснащенные двойной изоляцией. Если же планируется поместить провод в штробы, допустимо применение одиночной изоляции

Для ее производства используют различные изоляционные материалы:

1. Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
2. Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
3. Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
4. Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
5. Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
6. Оплетка бронирующая. Также служит защитой от повреждений

Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.

Категории стрипперов под формат кабеля

Существует несколько форматов изоляции. Каждый подразумевает свои специфические свойства и габариты. Исходя из особенностей кабеля, необходимо выбирать только подходящий под него инструмент.

Под витую пару

Напоминает зажимной механизм с интегрированным ножом. С помощью этого прибора производят наиболее точную чистку от изоляционного материала.

В народе этот прибор зовется стриппером под витую пару. Стоимость инструмента находится в районе 100 рублейФОТО: avatars.mds.yandex.net

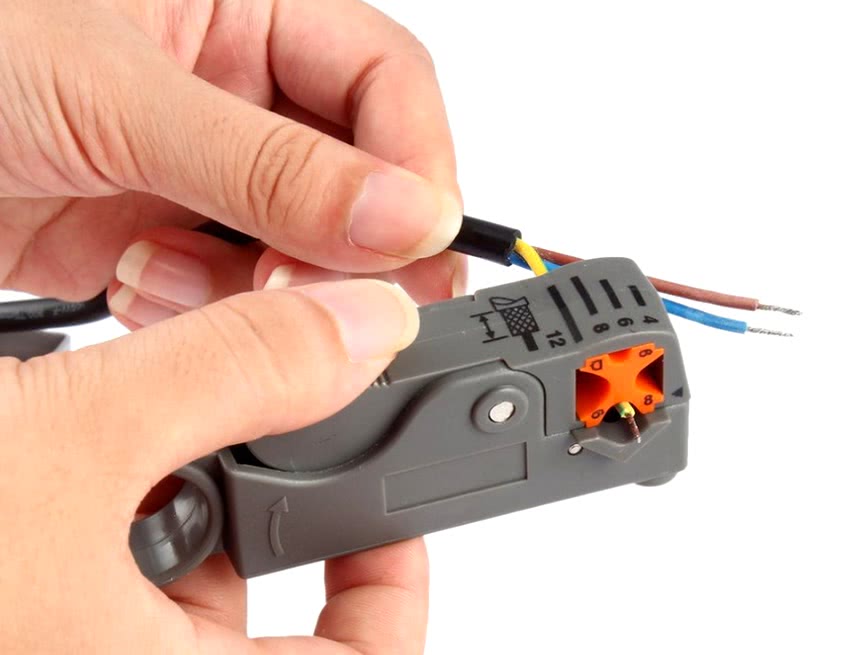

Под кабель коаксиальный

Во многом схож с предыдущим подтипом, но имеет единственное отличие в возможности работы с разными марками проводов посредством насадки.

Стриппер этой категории вращается и комплектуется ключом регулировки захватаФОТО: www.born-spb.ru

Ножи прорезают единовременно внешний и внутренний слой изоляционного материала.

Под оптоволокно

Этот прибор предназначен для снятия лакового покрытия с поверхности оптоволокна. Аппарат высокоточный, регулировка механической части защищает от деформации стеклянного покрытия волокна, поэтому стоимость подобного инструмента высока.

Экземпляры продвинутого порядка встречаются вплоть до 7 тысяч рублей, а любительские варианты доступны и за 2 тысячиФОТО: selectcom.net

Под снятие внешнего изоляционного материала

Напоминает сплошной зажимной механизм с ножом в центральной части. В другом конце рукоятки расположена регулировочная часть, которая отвечает за контроль диаметра.

Кабель фиксируется внутри отверстия, после чего производится регулировка ножа на рукояткеФОТО: vestelecom.ru

Рез производится как по горизонтали, так и по вертикали. Чистка проходит по всей длине провода.

Под чистку силовых кабелей

Подобный калибр предназначен для толстых слоёв изоляционного материала вплоть до 1,5 см. Отлично справляется с шитым полиэтиленовым покрытием.

Формы лезвий в этом инструменте бывают прямыми и конусовиднымиФОТО: eway.elevel.ru

Гибкая регулировка глубины прорезания. К этой категории относятся и профессиональные станки, которые способны не только демонтировать изоляционный материал, но и спрессовывать кабеля.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

• доступная стоимость;
• наличие моделей с изолированной ручкой;
• практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Какие повреждения могут быть нанесены токопроводящей жиле, при неаккуратной зачистке

1. Уменьшение диаметра (а стало быть сечения) проводника.
2. Появление изломов, а стало быть снижение прочности.
3. Появление скрытых повреждения из-за сгибания и растягивания.
4. Уменьшение количества проволочек в многожильных кабелях.
5. Оставленные фрагменты изоляции на поверхности токоведущей жилы.

Большинство опытных электриков имеют свои секреты очистки проводов от изоляции: кто-то снимает оболочку зубами, у многих есть специальный (точнее любимый) инструмент. Все способы хороши, если при этом не страдает проводник, и не наносится ущерб здоровью. Мы расскажем о правильной методике.

Похожие записи:

Идеи поделки на тему «белый цветок» Расчёт блоков Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Бетон из опгс Бетонный пол по грунту
