Как выбрать сечение для кабеля

Оглавление

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

  • P – мощность приборов, которая указана в технических документах;
  • V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

  • Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
  • Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
  • Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
  • Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

  • название завода-изготовителя или фирменный товарный знак;
  • марка кабеля;
  • дата производства;
  • соответствующий ГОСТ или ТУ;
  • число отрезов с указанием длины;
  • номер барабана;
  • масса;
  • знак гарантии качества;
  • отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

  • сертификат о пожарной безопасности;
  • сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

Монтаж проводки на внешней стороне жилого здания

Использование кабелей для наружной прокладки требует соблюдения определенных правил. Расстояние до крыльца не должно быть менее двух с половиной метров, окна, балкона – 100, 50 сантиметров. Вертикальное исполнение требует длину от поверхности земли 2,75 метра. При прокладке проводки по стене необходимо соблюдать условия:

  • отдельно монтируемые провода защищаются металлическими, пластиковыми трубами;
  • запрещается применение скруток. Соединение с помощью клеммников;
  • подвеска кабеля производится при закреплении его гофрированным рукавом, с применением троса;
  • провода соединяются в герметичных распределительных коробках;
  • прокладка на крыше запрещена.

Какой кабель лучше выбрать

Выбор марки проводов зависит от специфики их применения. Медные гибкие шнуры подходят для линий, которые тянут на небольшие расстояния. Защита у них слабая. Зато стоят они недорого. Их проще монтировать и обслуживать.

Котельная или баня может быть электрифицирована с помощью шнуров, рассчитанных на большую нагрузку. Провода должны иметь защиту от воздействия высоких температур внутри помещения и от мороза либо солнца на улице.

Выбор кабеля зависит от специфики применения.

Для линий высокого напряжения протяженностью в сотни метров используют нестандартные СИП. Их можно как прокладывать под землей, так и вести по воздуху.

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

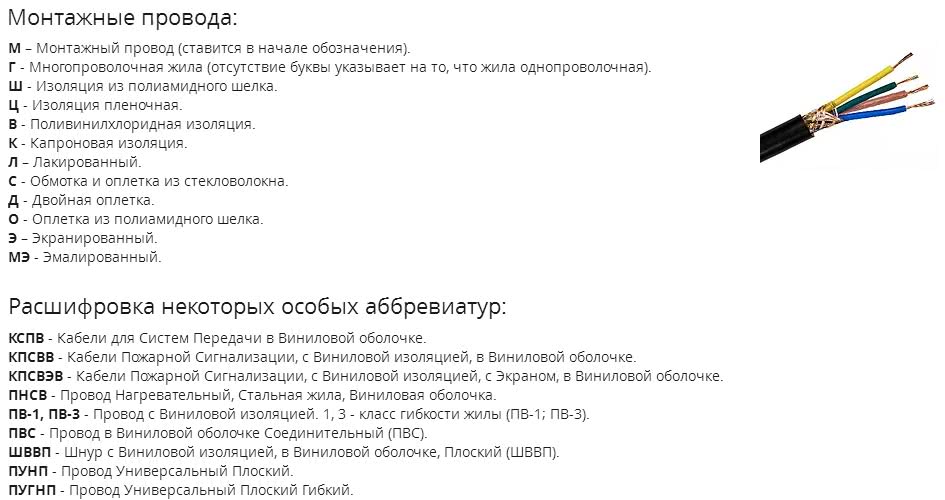

Расшифровка ПУНП, следующая:

  • П — провод;
  • УН — универсальный;
  • П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Правила устройства электроустановок

Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.

Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:

  • у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
  • при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
  • кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Как проложить провод между жилыми помещениями

Прокладка проводов между домами возможна 2 способами – по воздуху или под землей. Часть воздушной линии может проходить по фасаду здания.

Между строениями, которые близко расположены друг к другу, можно встретить линию из простых проводов. Часто они протянуты от одного дома к другому без заземления и соблюдения нормативов. Такой монтаж может привести к обрывам и возгоранию.

Нужно ли заземление

Специальные зажимы, которые используются для крепления провода к тросу воздушной линии, имеют разъемы для подключения переносных измерительных приборов. Там же можно подсоединить мобильное защитное заземление.

Заземление выполняется перед натяжением провода.

Система TN-C-S (трансформаторная подстанция с глухозаземленной нейтралью) представляет собой 2 либо 4 кабеля марки СИП. Они используются для проводки по воздушной линии электропередач. Один проводник считается главным (PEN), остальные – это фазы. PEN разделяется на два провода – защитный нулевой (PE) и рабочий ноль (N).

Заземление выполняется непосредственно перед натяжением провода на опоре. Для этого применяют проволоку из стали. Ее диаметр не должен быть меньше 6 мм. В бетонных столбах металлическая арматура находится внутри конструкции.

Подготовка

После проведения необходимых расчетов определяется сечение кабеля. Марку выбирают, ориентируясь на способ прокладки линии. Для воздушной понадобится СИП, а для подземной – АВБбШв.

Перед началом работ нужно выкорчевать пни и убрать любые посторонние предметы по пути трассы, собрать и приготовить необходимый инструмент. Затем необходимо закупить нужное количество провода и элементов для его крепления.

Размещение по воздуху

Для проводки следует убрать старые столбы, если это необходимо, и установить новые. Надежно зафиксировать на них все элементы крепления и обеспечить заземление.

Кабель поднимают на высоту и натягивают при помощи роликов.

Кабель продается в катушках. Перед монтажом его нужно раскатывать, но не на земле. Для этого применяют специальные раскатные тележки. В противном случае можно повредить изоляционный слой проводника.

Кабель поднимают на высоту. Затем натягивают при помощи роликов. После фиксации провода анкерными зажимами они снимаются. Для выполнения этой работы требуется бригада рабочих. Может понадобиться специальная техника.

Углубленный монтаж

Выбору кабеля надо уделить особое внимание. Для болотистой местности или грунта с большим содержанием солей потребуется усиленный бронированный провод

На расстоянии не менее 60 см от здания роется траншея глубиной до 130 см и шириной не менее 30 см. Ее дно выравнивается слоем песка, который нужно засыпать на глубину до 10 см. Поверх него кладут кабель без натяжения. Он должен лежать свободно.

По стенам здания

Из жилого помещения кабель выводится на стену. Там он крепится специальными зажимами к кронштейнам. Вдоль стены проводка фиксируется хомутами.

Порядок проведения работ по креплению кабеля:

  1. На фасаде дома в нужных местах высверливают отверстия, куда вставляют дюбель-гвозди (пластиковые зажимы из колпачка и шурупа).
  2. Дюбелями крепят кронштейны к стене и хомуты.
  3. Монтируют провод.

Медные гибкие провода небольшого номинального напряжения можно прокладывать внутри металлической трубы, прикрепленной к фасаду постройки.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

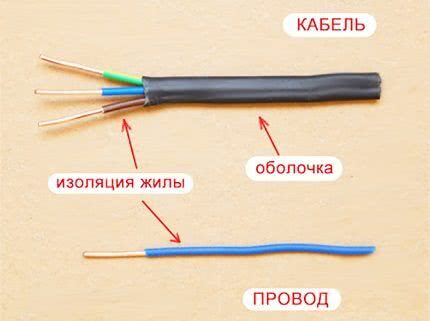

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

  • Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
  • Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
  • Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

Воздушная проводка кабеля на монтажном тросике в защитной гофреИсточник samelectrik.ru

По фасаду. Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

  1. Не подвергается воздействию УФ-излучения и ветра.
  2. Не влияет на оформление территории.
  3. Не мешает эксплуатации участка.

При этом имеет и некоторые минусы:

  1. Высока вероятность повреждения под давление грунта, сдвига слоев.
  2. Линия также может быть задета при разработке почвы на участке – копании колодца, траншеи под фундамент и т. д.
  3. Воздействие биологических факторов – повреждения грызунами.
  4. Намокание в следствие подъема грунтовых или паводковых вод.

Видео-обзор о нюансах выбора электрического кабеля:

Правила прокладки уличного кабеля

При наружной прокладке кабеля необходимо придерживаться следующего минимального ряда правил безопасности:

  • Расстояние от кабеля до двери – не менее 2,5 м, а до окна и балкона – от 0,5 и 1 м.
  • Минимальная высота воздушной лини до поверхности земли – 2,7 м.
  • Для прокладки по воздуху рекомендованы проводники СИП-4.
  • Для укладки в землю лучше использовать кабеля марок ВБбШв или АВБбШв.
  • Для прокладки электросети между сооружениями должны применяться гофры, тросы или самонесущие типы кабелей.

Видео-пример прокладки кабеля от дома в баню и гараж:

Коротко о главном

Уличный кабель для проводки электричества по участку состоит из одной или нескольких жил, каждая из которых помимо общей имеет индивидуальную изоляционную оболочку. В отличие от обычного проводника, такой кабель должен надежно противостоять ветру, перепадам температуры, солнечному излучению.

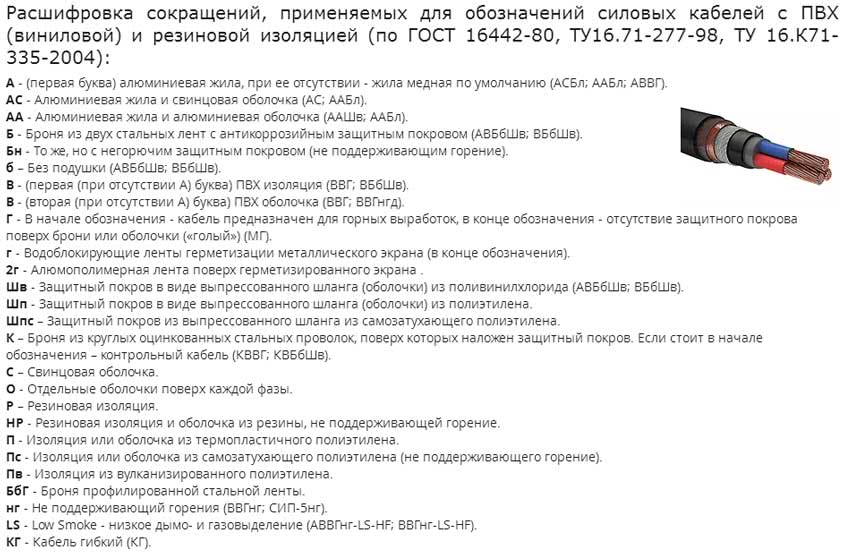

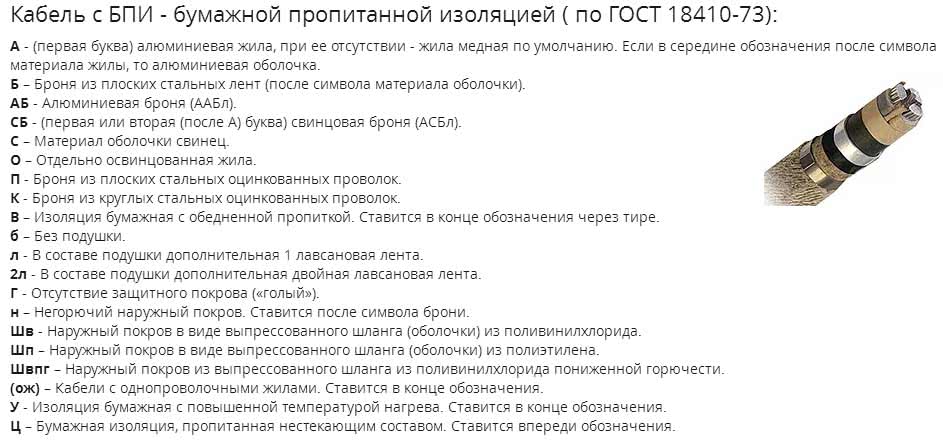

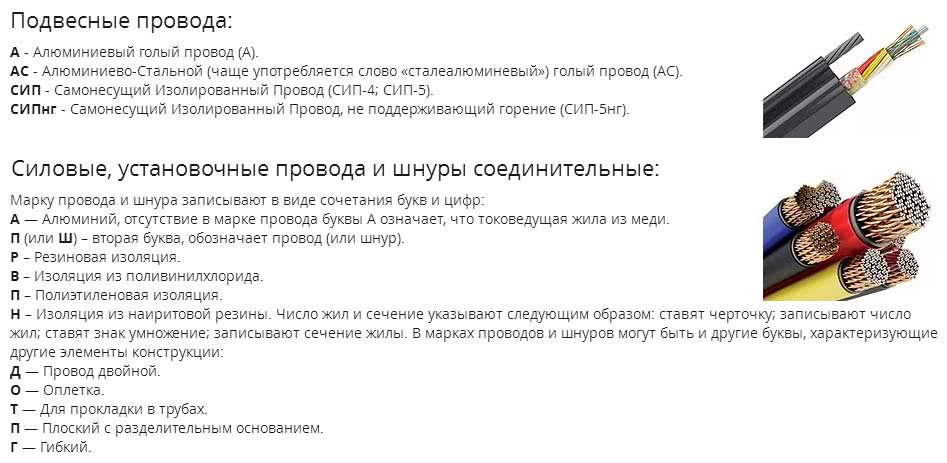

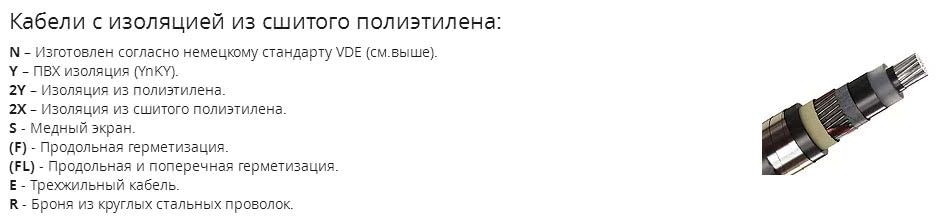

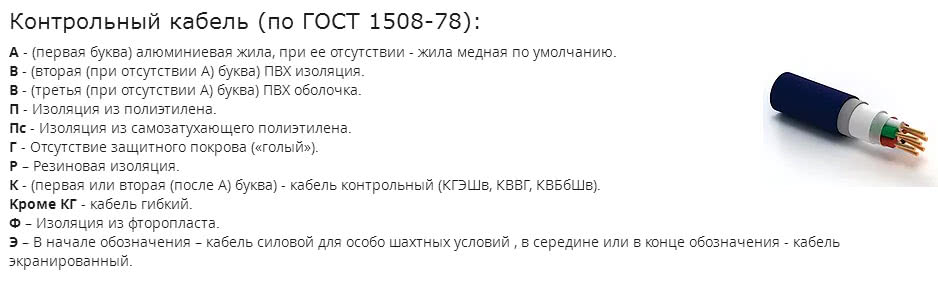

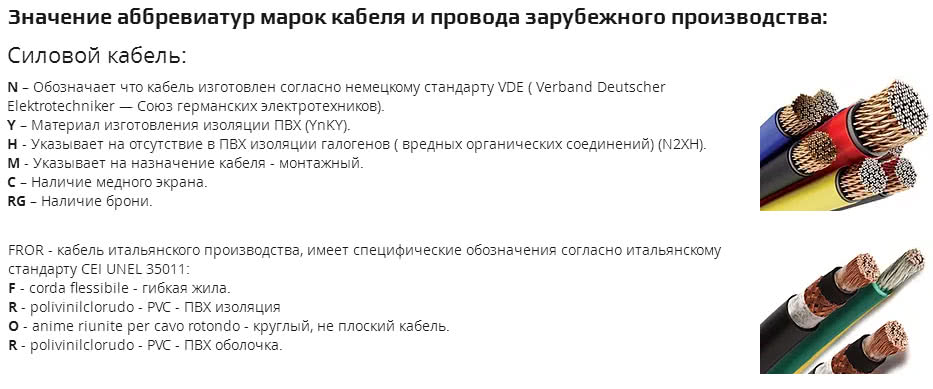

При выборе кабеля для конкретных условий применения обязательно учитываются его свойства – для чего применяется маркировка. В ней указывается тип материала жил, назначение, материал оболочки, особенности конструкции. Чаще всего применяются такие виды кабеля для улицы, как:

  1. СИП.
  2. АВБбШв и ВБбШв.
  3. NYY.
  4. NYM.

В качестве альтернативных вариантов могут использоваться – ПВС, ВВГ ВБбвнг, ПВ, АПВ, ПВ1 и прочие провода. Для наружной проводки кабеля применяются три способа – воздушный, по фасаду и подземный. При укладке электропроводки должны соблюдаться правила безопасности.

Проводка для садового освещения

Deer (Taganrog) 21 июля 2005 11:51:47

Подскажите, как правильно делается проводка выходящая на улицу для освещения дорожек? Освещение это низкие фонари стоящие на подпорных стенках (высота 0.5м от земли) вдоль дорожек. Удобнее всего проводку замуровать в каналы в фундаменте и сдеалать ответвления для каждого конректного фонаря прямо в его ножке. При этом вывести из дома проводку для этих целей под землей. Можно ли так делать? Если нет, тогда как правильно и что бы провода не тащить над головой открыто? В ПУЭ что-то не нашел ничего про это.. Заранее благодарен за ответы.
Дми-III-й (Москва) 21 июля 2005 12:26:23

2Deer: Какое напряжение подаете на фонарики? Обычно делается низковольтное (12/24в)
Deer (Taganrog) 21 июля 2005 12:32:09

Пока никакое, пока только обдумываю. Но вообще думал о 220В, практически все продающиеся у нас фонари уличного освещения работют с обычными лампами. И подвесные и на стойках. Низковольтных не видел.
Deer (Taganrog) 21 июля 2005 12:35:47

Насколько я знаю для низковолтных линий очень критична длинна кабеля, у меня маленький участок, но удаление до 10-15 метров может получится.
Краскино 21 июля 2005 13:54:43

Я тоже на 12-24-36 вольт не видел, кроме как в авто.
Викторыч (Томск) 21 июля 2005 14:05:41

2Deer: Да ничем они не отличаются (светильники), лампы на 42В точно такие же по габаритам и цоколю, что и на 220.
ALEX* (Украина) 21 июля 2005 16:13:59

Да, лампы на 12, 24, 36 В выпускаются с цоколем Е27, как и обычные бытовые лампы на 220 В. Длина линии не имеет особого значения, главное правильно выбрать сечение питающего кабеля (провода) к светильникам по нагреву и по падению напряжения на них (естественно оценив финансовые затраты на провода такого сечения, ну и на понижающий трансформатор). Алюминиевый провод лучше не использовать на садовом участке. Напряжение питания выбрать не более 36 В, хотя сам бы использовал 12 или 24 В — при работе ненагруженного трансформатора 220/36В, на вторичной обмотке может присутствовать 42В, что ощутимо при «ударе током».
Deer (Taganrog) 21 июля 2005 16:28:27

2ALEX* А как расчитывается сечение провода для такого напряжения? Второй вопрос — я думал ставить энергосберегающие лампы, так вот низковольтные более или менее экономичные?
vitaly.M (Moscow) 21 июля 2005 16:30:08

цитата из будущей статьи: Разумеется, имея дело с электричеством, нельзя забывать о технике безопасности

Два фактора заставляют уделять ей самое пристальное внимание.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Когда нужно заменять кабели?

Замена электрических сетей может быть полной или частичной. Выполняется в следующих случаях:

  1. Большой срок эксплуатации проводки. Если вы въехали в новую квартиру, то желательно через примерно 20 лет провести капитальный ремонт. За этот период установленные инженерные коммуникации приходят в негодность и могут представлять опасность для здоровья человека.
  2. Ремонт или изменение планировки. Технологии идут вперед и современная бытовая техника очень мощная, поэтому к проводке предъявляются повышенные требования. Не рекомендуется подключать новые приборы к старой электрической сети, так как их характеристики могут не совпадать. Если вы планируете приобрести новую варочную панель, посудомоечную машину, современный холодильник и пр., то стоит обновить проводку в квартире или хотя бы в местах, где предполагается установка техники.

Независимо от причин, работу по замене проводки всегда нужно организовывать с разработки схемы разводки электрики и выбора материалов для дальнейшей работы.
