Бронированный кабель для прокладки в земле

Технология прокладки кабеля на тросе

Есть ситуации при электрификации, когда нужно провести электричество в отдельно стоящее помещение. При этом прокладывать кабель в траншею нет возможности, из-за сложности рельефа или архитектуры. Поэтому на ряду с такими видами наружной прокладки, как лотки, кабель-каналы, трубы, гофра, крепление к стене, существует такой вид прокладки, как тросовая электропроводка. В этой статье мы рассмотрим технологию монтажа кабеля на тросе своими руками.

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности.

 Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4,6 до 6,8 мм.

В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

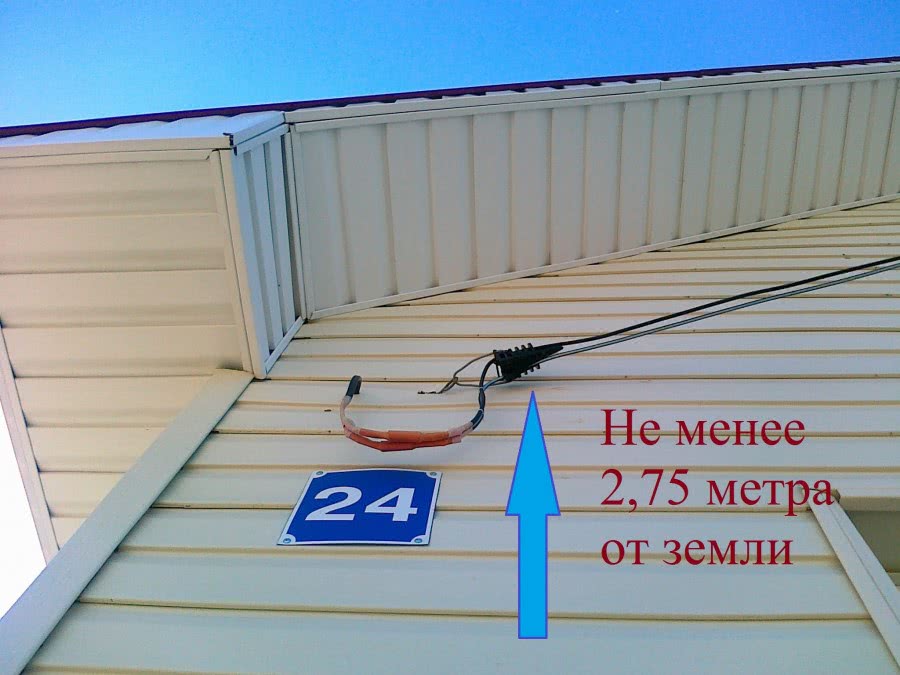

Высота подвеса не должна быть ниже 2,75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

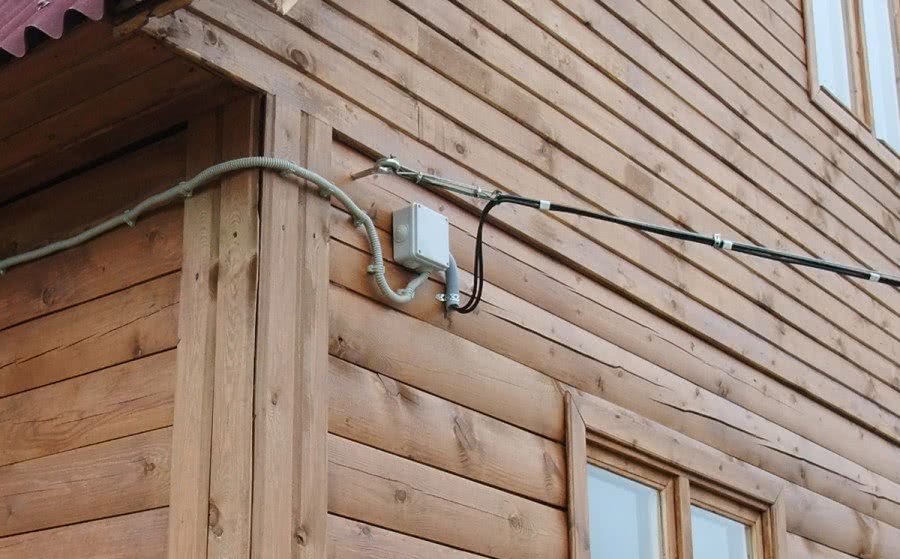

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.

При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.

Следуя нашей инструкции вы сможете самостоятельно провести электропроводку к отдельно стоящим строениям на даче. Также рекомендуем просмотреть полезное видео, в котором показывается, как сделать петлю на тросе своими руками:

Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!

Будет интересно прочитать:

Правила подключения к электросети на 15 кВт

Для ввода электричества в дом, необходимо знать законы электромонтажа и обладать соответствующими навыками. Классическая мощность подсоединенной сети для домашнего ввода на частных участках равна 4-6 киловатт, но если владелец имеет разрешение на строительство индивидуального жиль, он может подключать кабель на 15 киловатт. Это нужно, чтобы удобнее использовать электрические приборы с повышенной мощностью.

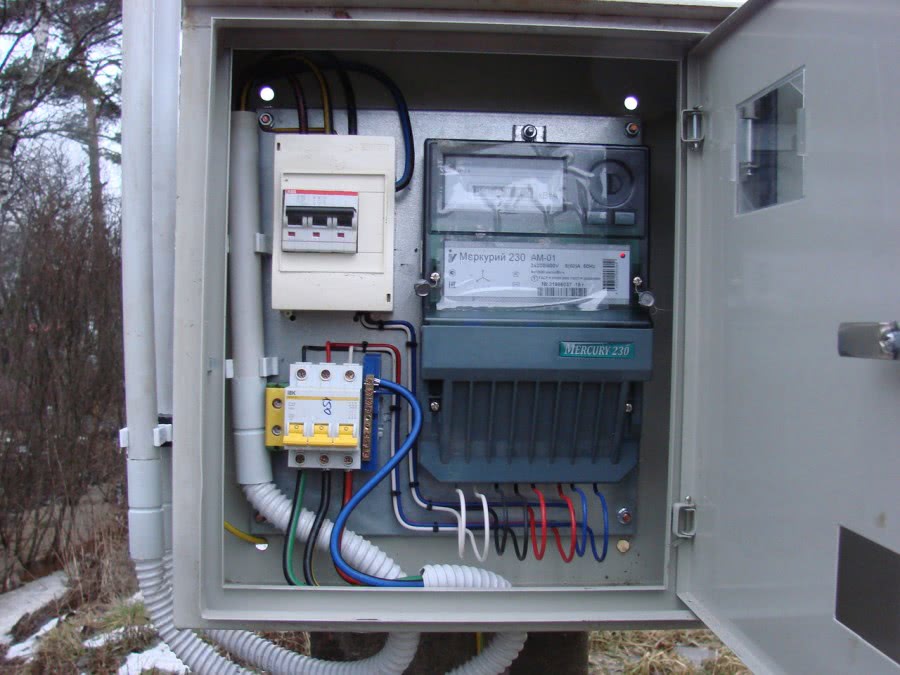

Электропитание должно проводиться по проекту, сделанному по индивидуальным техническим условиям. По этой причине, чтобы подключать электрические сети с новыми мощностями, необходимо подавать заявление поставщику и указывать требуемую мощность с напряжением (15 киловатт и 400 вольт). Эти параметры можно получить, посчитав суммарное количество потребляемой электроэнергии.

В новой технической документации компания-поставщик должна указать разрешенную мощность с величиной кабельного сечения, маркой, типом и требованиями к защите, подключение энергетической сети к дому.

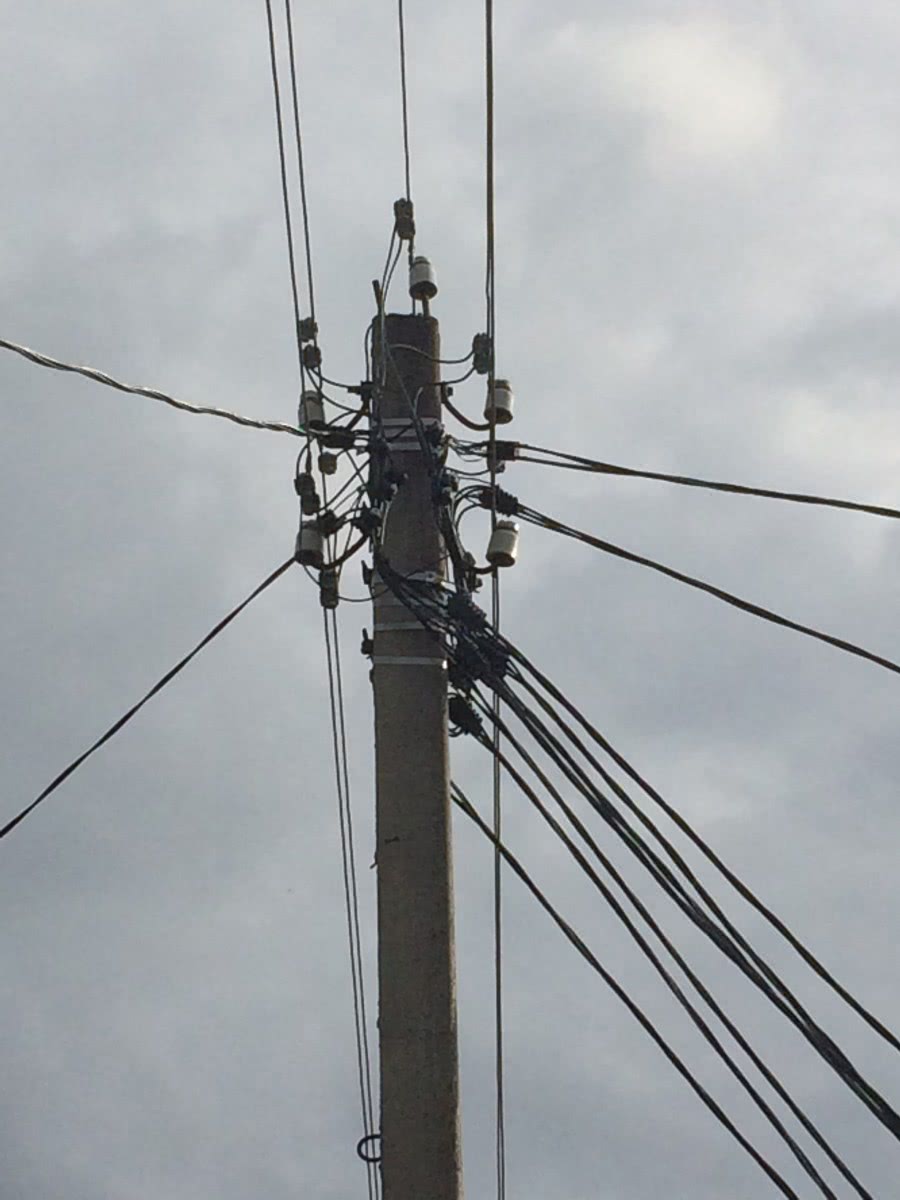

Самостоятельное подключение без предварительного проектного согласования и допуска от энергопоставщика приведет к получению штрафа. При этом прокладывать алюминиевый кабель по конструкциям запрещено, поскольку они могут воспламениться. Прокладку медного кабеля следует делать на расстоянии в 1 метр от незащищенных кабелей, 30 сантиметров от стен. Неизолированного типа воздушные электролинии запрещено проводить над строениями, чтобы соблюсти требования безопасности.

Это важно! Любые действия с ЛЭП необходимо проводить, полностью отключив нужный участок и наложив переносное заземление

Виды сетевого кабеля на 15 киловатт

Необходимо знать вид использования кабеля для ввода в частный дом: есть трехфазный и однофазный проводник. Трехфазные устройства обладают большим размером. Но такие типы вводного кабеля дают возможность подключения к дому асинхронных электроустройств, котлов, электроплит или отопительных систем.

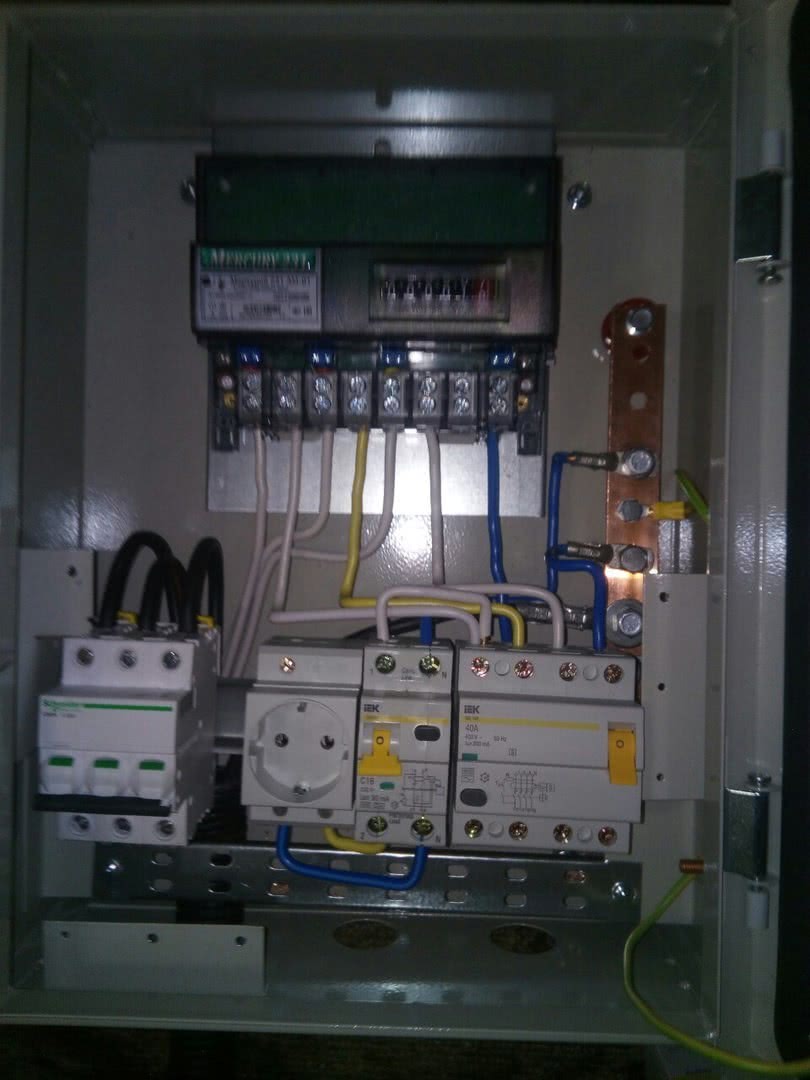

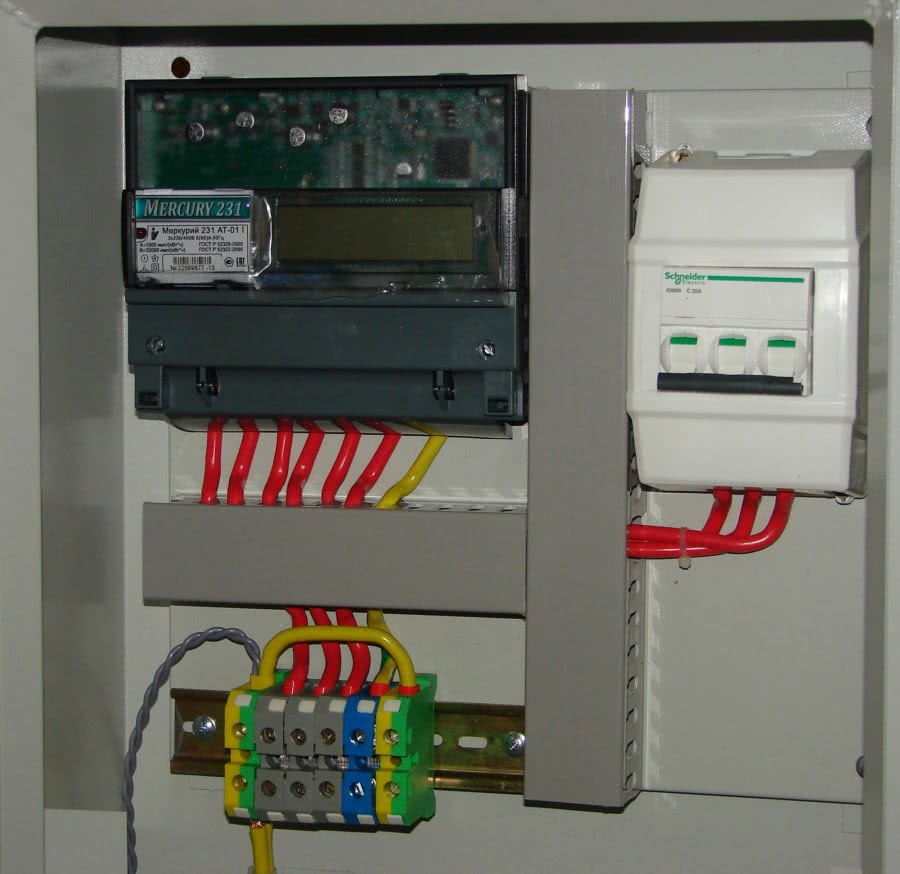

Поскольку в трехфазной сети напряжение составляет 380 вольт, то чтобы защитить необходимо использовать трехполосный вид автомата до ввода сети в дом. Он поможет избежать появление пожара, токопоражения. Сможет дать защиту от короткого замыкания электрической сети. Провода различны по материалу. Медные кабели обладают меньшим сопротивлением, по сравнению с алюминиевыми, но стоят больше.

Кабель для проведения электрической сети различен по типу ввода:

Для каждого подключения есть свои нормы соединения с прокладкой. Если неправильно установить кабель со всеми электроприборами, можно привести ситуацию к короткому замыканию. Также может поломаться электрооборудование из-за перепадов напряжения, поскольку неправильное мощностное распределение ведет к неэффективному использованию сети.

Расчет кабеля при подключении дома к электросети

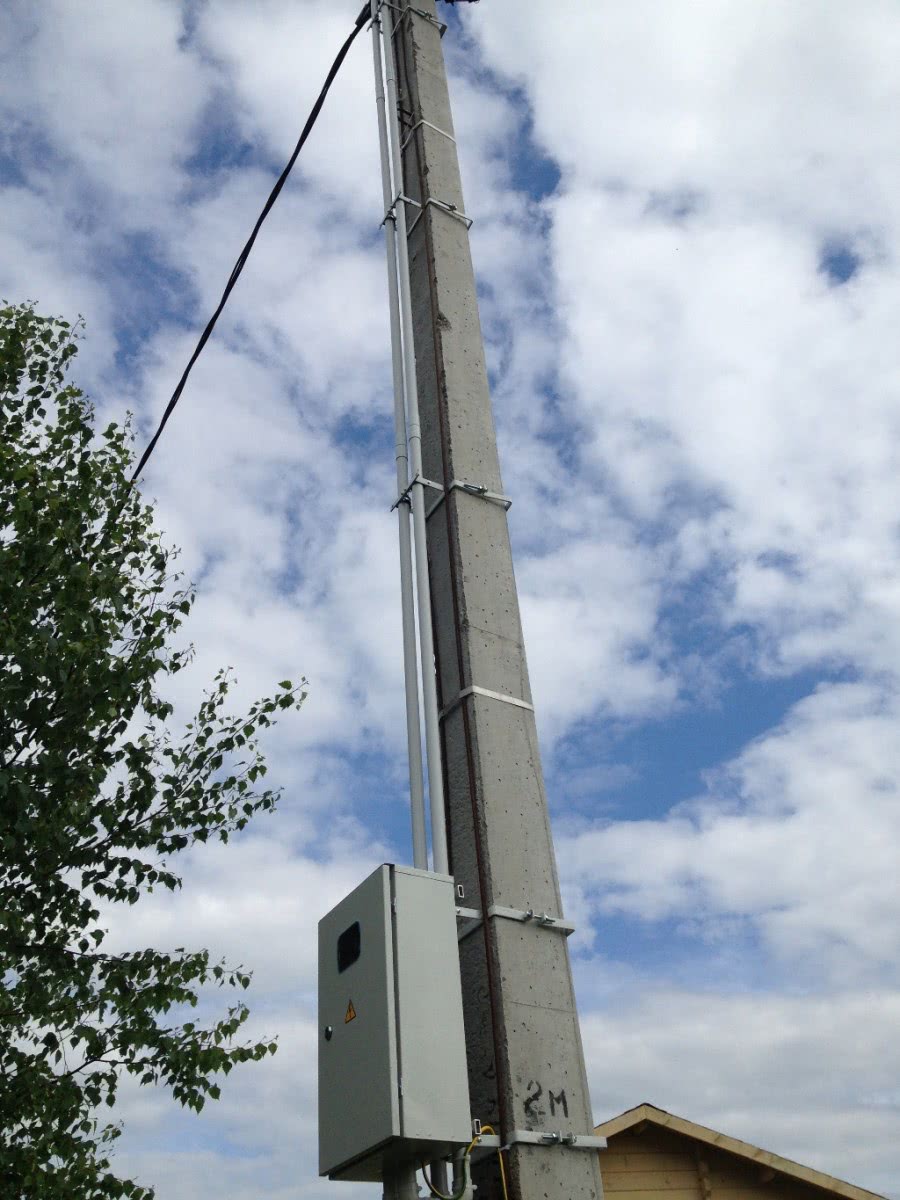

Нужно знать сечение для 15 киловатт, поскольку при использовании алюминиевого и медного кабеля оно разное. Также оно разное при воздушном и подземном подключении. Для открытого способа монтажа на 15 киловаттной мощности необходимо использовать медную жилу с 4 миллиметровым сечением в квадрате и алюминиевую жилу в 10 миллиметров в квадрате. Для закрытого способа монтажа необходимо сечение в 10 и 16 квадратных миллиметров, соответственно. Длина кабеля будет зависеть от промежутка ввода до электростолба, дополнительных крепежей и подпорок.

Источник

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

• Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
• Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
• ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Особенности технологии подземной прокладки кабеля

Ещё перед покупкой качественного кабеля следует высчитать требуемую длину. Чтобы правильно расположить его на участке, составьте план-схему траншей. Ошибочно предполагать, что эффективнее всего копать по самому короткому пути к точкам энергопотребления. У этой процедуры есть несколько нюансов:

• кабель не доложен находиться ближе 1-1,5 м от крупных деревьев (помешают корни);
• нельзя проводить линию по огородным грядкам, палисаднику и других местах, где в перспективе возможна перекопка или строительные работы;
• соотнесите сеть траншей и расположение иных подземных коммуникаций на участке;
• не рекомендуется прокладывать путь под стоянкой автомобиля и другими местами с повышенным давлением на почву;
• надёжнее всего расположить сеть под садовыми дорожками и рядом с ними;
• минимум расположения от фундамента дома — 60 см.

Специалисты советуют сначала запитать все требуемые постройки. После этого делайте разводку для наружного освещения, если такое у вас запланировано. Лучше вообще проводить эти работы в разное время. Они требуют основательности, а также времени на планировку и эксперименты.

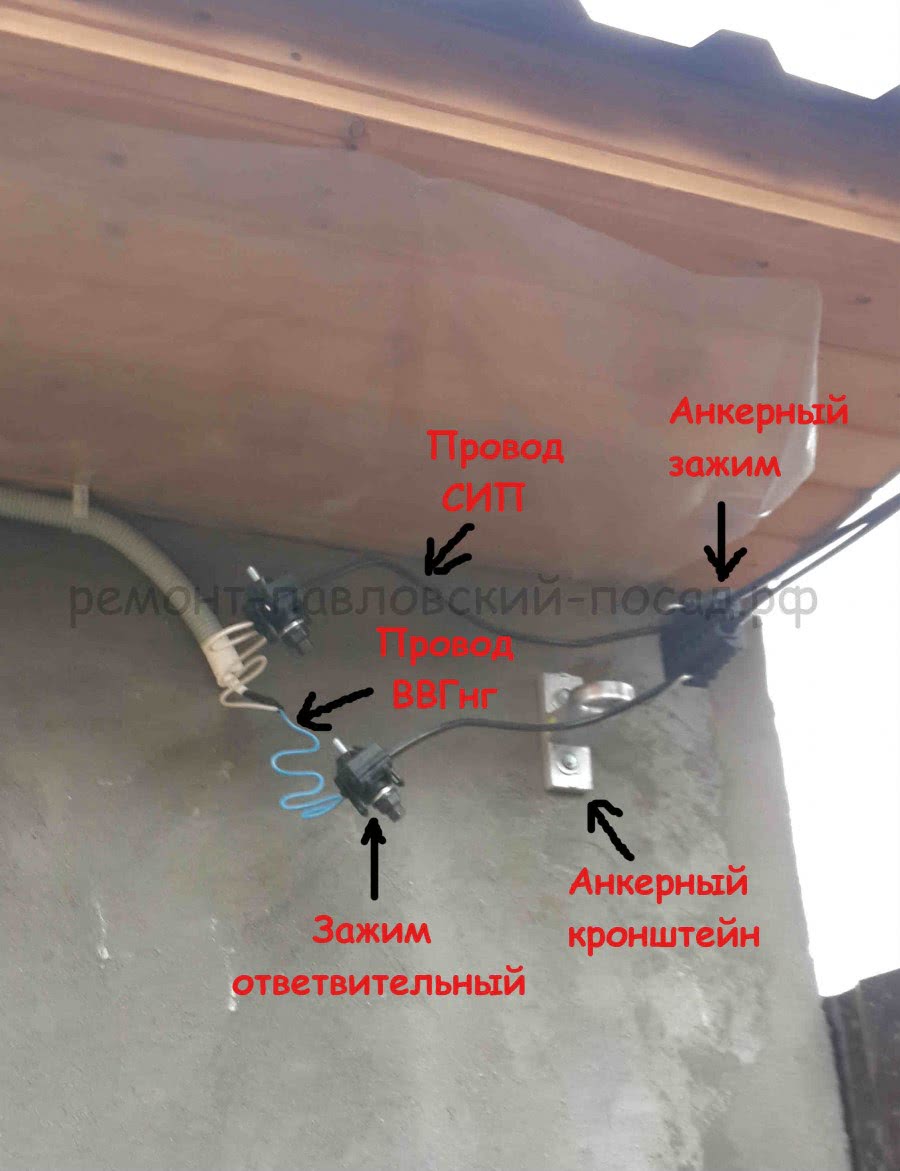

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

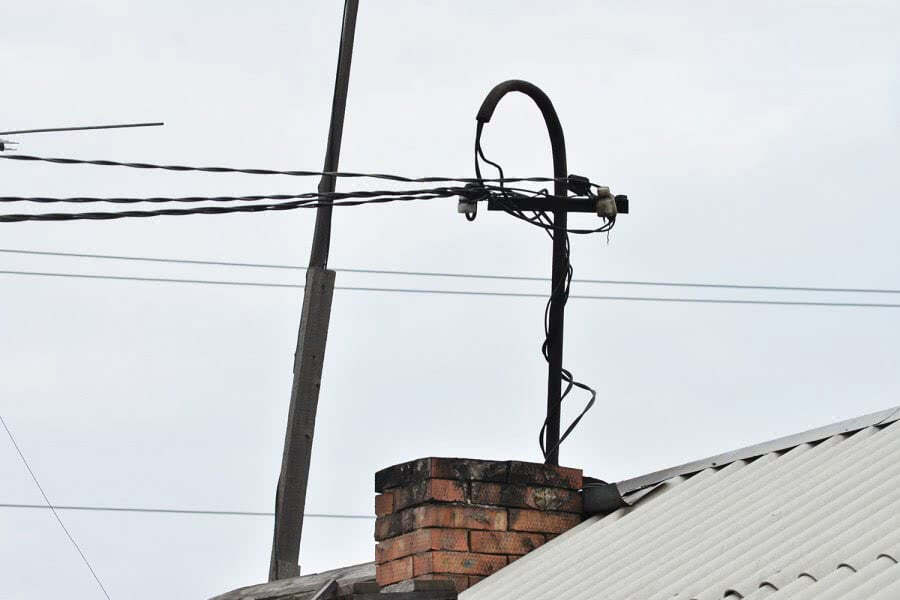

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла. Для этих целей используют гофру подходящего диаметра.

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

Правила прокладки подземного кабеля

На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.

В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.

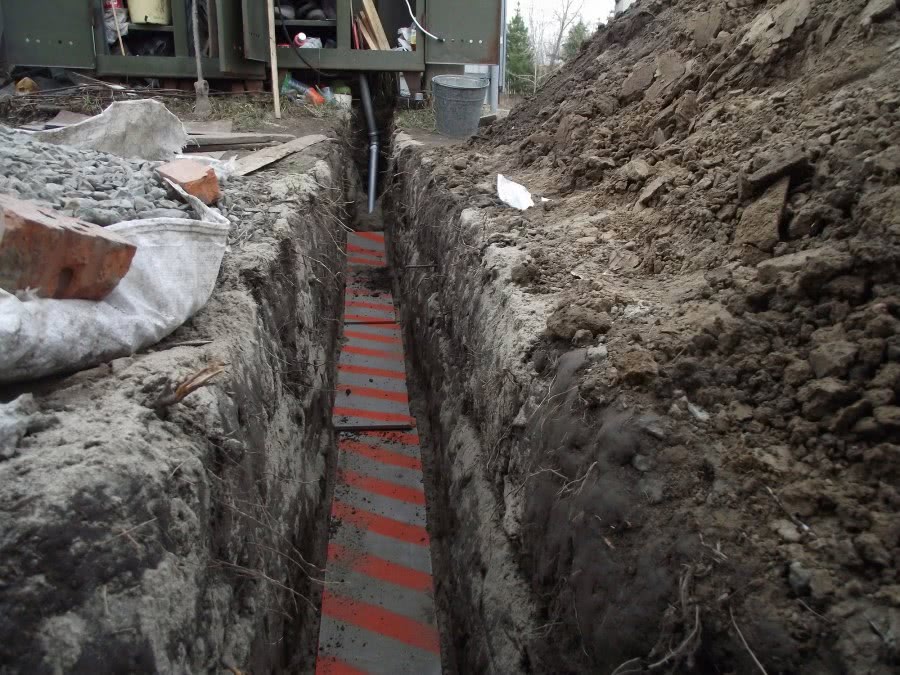

Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.

После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.

Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).

Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.

Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.

Как ввести в дом?

Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:

Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать.
Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену

Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми.
В случае свайного фундамента этот процесс значительно упрощается. Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия.
С мелкозаглубленным фундаментом понадобится проводить трассу под ним

Для этого следует проложить металлическую трубу, в которой будет проведен кабель.

Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля

Маркировка БКЗ

В маркировке БКЗ отражены все особенности их изготовления. Для маркировки БКЗ используются буквенные и цифровые идентификаторы:

• буквенные идентификаторы указывают на тип материала ТЖ, изоляционных слоев, броневой оболочки, экранов, наружного покрова;
• цифровые идентификаторы передают информацию о других особенностях кабельного изделия, например, количестве токопроводящих жил, их сечении и допускаемом напряжении.

Буквенная аббревиатура в действующей системе маркировки

БКЗ используется следующим образом:

1. Для обозначения материала ТЖ:

• алюминиевые жилы – (А);
• медные жилы – обозначение отсутствует.

1. Для обозначения материала изоляции ТЖ:

• изоляция из ПВХ – (В);
• полиэтиленовая изоляция – (Пв);
• полимерная композиция – (П).

1. Для обозначения материала брони и ее конструктивного исполнения:

• стальной ленточной – (Б);
• брони из круглой проволоки – (К);
• брони из плоской проволоки – (П);
• свинцовой брони – (СБ).

Производители БКЗ используют различные варианты броневой защиты, особенности которой дополнительно указываются при маркировке кабеля, например:

• Бн – броня с покрытием, не поддерживающим горение;
• Бб – броня из профилированных стальных лент;
• Па – алюминиевая проволока и т.п.

1. Для обозначения материала и типа защитного внешнего покрова:

• (В) – если покров выполнен из ПВХ, (Шв) – если оболочка в виде шланга из ПВХ;
• (П) – покров из полиэтилена, (Шп) – для шланга из полиэтилена.

При маркировке БКЗ буквенные идентификаторы также применяют для:

• указания наличия металлического экрана;
• информации в части пожарной безопасности;
• сведений по форме сечения и конструктивному исполнению ТЖ.

В каких случаях необходимо использовать для прокладки кабеля трубы

Использование труб для монтажа электрической проводки рекомендуется для помещений, имеющих повышенный уровень влажности и резкие перепады температуры. Это относятся к помещениям бань, подвалов и неотапливаемых строений. Еще одним показателем для использования стальных труб является наличие высокой пожароопасности помещений – примером можно считать полностью деревянный дом.

Таким способом электрический кабель прокладывают в:

1. Жилые помещения;
2. Промышленные помещения;
3. Производственные цеха;
4. Другие здания и помещения, в которых наблюдается присутствие высоких механических нагрузок, едких химических веществ, паров и газов, а также в случаях, если на проводку могут попасть пыль или взрывоопасные вещества.

Особенности монтажа и прокладки электрических кабелей.

Для того, чтобы проложить кабель снаружи зданий, наиболее часто пользуются пластиковыми, асбоцементными, стальными и другими трубами, которые предохраняют электрическую проводку от механического повреждения, а также не дают воздействовать на нее агрессивных грунтам, блуждающим токам.

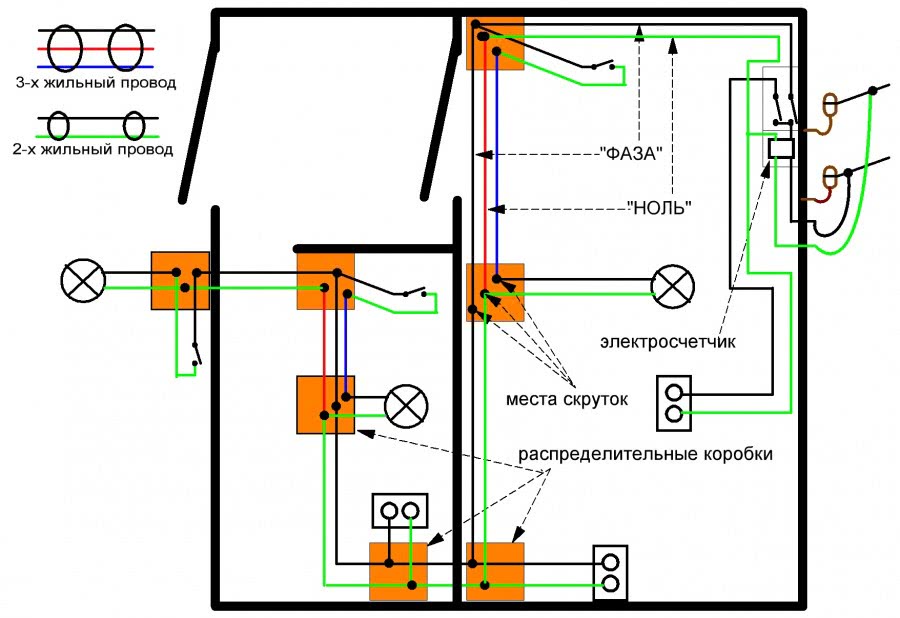

Если кабель прокладывается в трубе в жилом помещении, используется один из двух способов:

1. Скрытый. При планировании укладки в штробу, трубу монтируют непосредственно в штропу в стены или пол, после чего это место штукатурят.

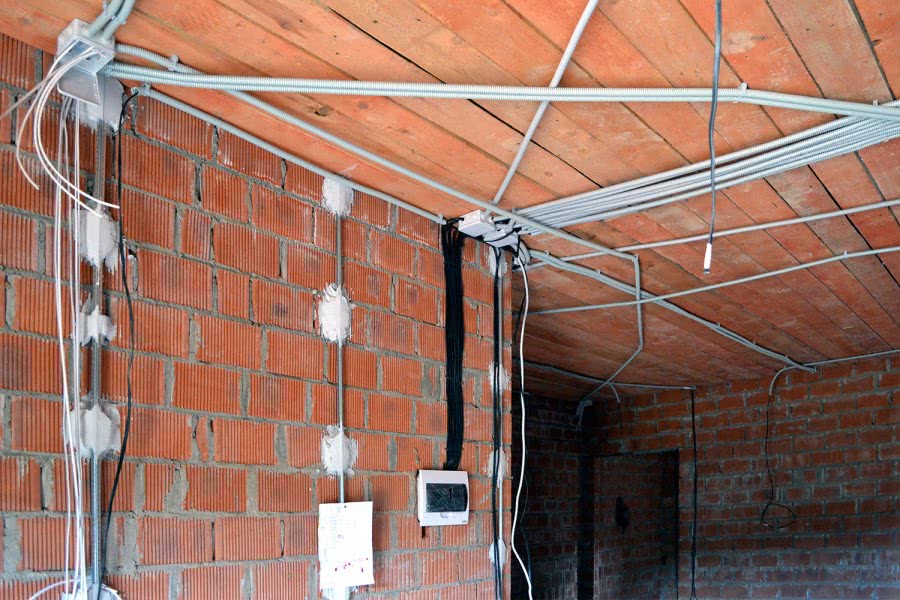

2. Открытый. Этот способ заключается в креплении труб к стенам, для чего используются скобы или хомуты.

Протяжка электрического кабеля в трубах, которые проложены вертикально, делается внизу вверх.

Чтобы соединить трубы, используется сварка, можно выполнять соединение гильзами и манжетами без уплотнения в сухих помещениях. Используются для соединения труб и специальные соединительные муфты на резьбе. Поворотные места скрепляются с помощью колен на резьбе. Во избежание повреждения кабеля во время его протягивания об острые края труб, эти места прокладывают пластмассовыми втулками.
