Как правильно проверить сопротивление мультиметром

Оглавление

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.


Промышленный мегомметр для замера крупных значений сопротивления

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.


Старый советский аналоговый стендовый омметр

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.


Произведение измерений сопротивляемости профессиональным мегаомметром

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Вам это будет интересно Проверка тиристора ку202н

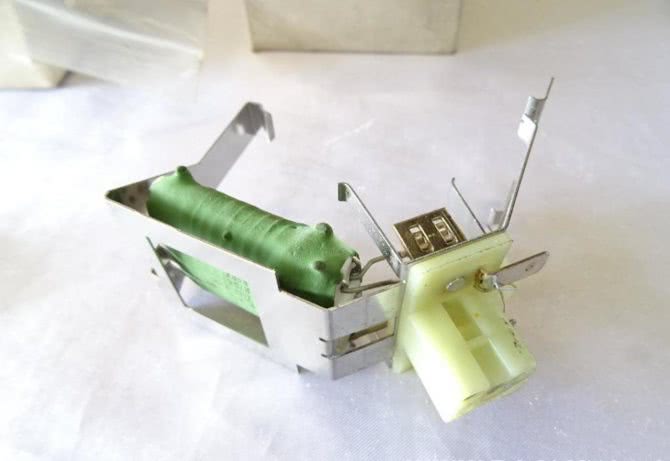

Резистор для повышения сопротивляемости электрической сети

Подключение щупов

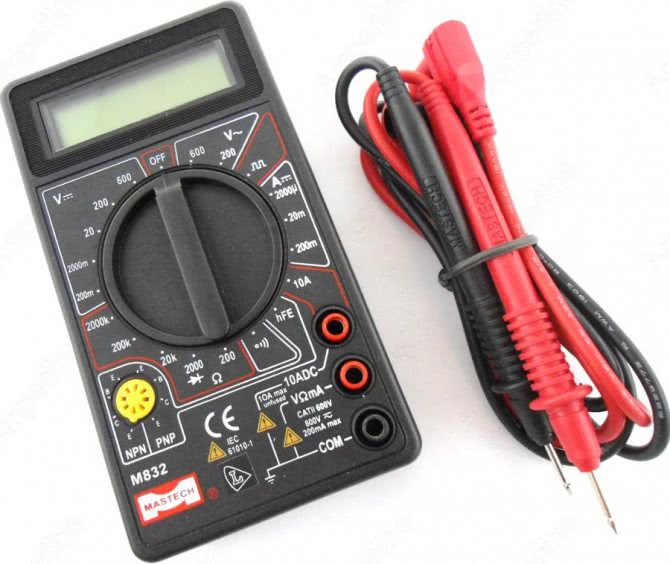

Мультиметр комплектуется двумя щупами — красного и черного цвета. Кроме окраски, они ничем не отличаются.

К рабочей части подсоединен провод с разъемом на противоположном конце для подключения к портам мультиметра. Таких портов четыре, они помечены символами:

  1. COM: от англ. common — общий;
  2. V/Ω (напряжение и сопротивление);
  3. mA (сила тока);
  4. 20A max (сила тока свыше 200 мА).

Один щуп всегда включается в порт COM, второй — в соответствии с измеряемым параметром. Для измерения сопротивления его включают в порт «V/Ω»

В этом режиме мультиметр подает на щупы постоянное напряжение и важно знать, как распределены потенциалы:

Полярность учитывается при измерении сопротивления p-n переходов полупроводниковых приборов — диодов, транзисторов и др.

При покупке мультиметра следует обращать внимание на качество щупов — от этого зависит точность измерений. В дешевых моделях разъемы в портах держатся плохо, из-за чего нарушается контакт

Для проверки переключают прибор в режим измерения сопротивления и прикладывают щупы один к другому. Если показания на дисплее постоянно меняются — контакт ненадежный и от данной модели лучше отказаться.

Цвет щупа значения не имеет, но принято в порт «COM» с отрицательным потенциалом включать черный щуп. Рекомендуется придерживаться этого правила, поскольку на него ориентированы все инструкции по измерению сопротивления в транзисторах и других полупроводниковых элементах.

Переходим к измерениям

Итак, деталь на столе, щупы в руках, мультиметр в зелёной зоне, предел выставлен верно. Мы готовы.

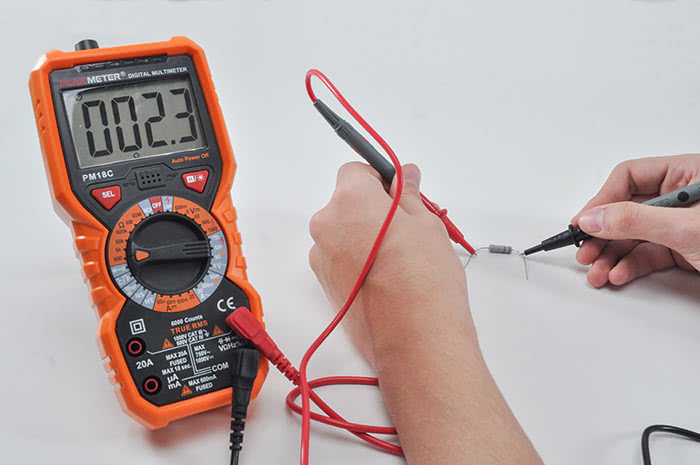

Прикладываем щупы к кабельным выводам постоянного резистора. Смотрим на табло. Если деталь исправна, табло покажет номинал, обозначенный на её корпусе. Для резисторов производства СССР допускалось отклонение на 10 % как в плюс, так и в минус.

Переменный резистор проверяется чуть сложнее.

Крутим крутилку влево до упора. В таком положении сопротивление между крайними выводами должно соответствовать номиналу резистора. Проверяем этот факт.

Далее крутим регулятор вправо. Ставим примерно на середину. И замеряем сопротивление между левым и средним контактом. Записываем. Измеряем сопротивление между правым и средним контактом. Записываем. Складываем — должны получить результат первого измерения.

Смотрим, как измеряют сопротивление цифровым мультиметром.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом .
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно .
  • Затем зажимы выводятся на клеммы АКБ .
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь .
  • Снимаем с его помощью показания напряжения на спирали , которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Читать также: Распайка vga на тюльпаны

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

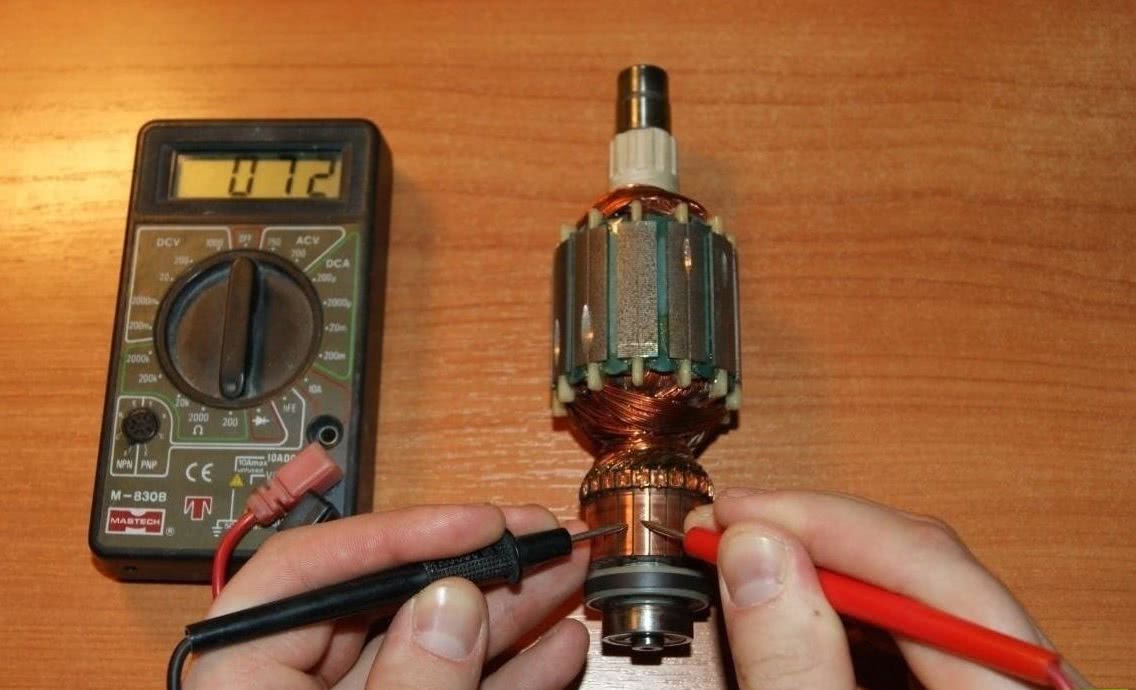

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V-”. В этом сокращении буква “V” обозначает напряжение, а символ “-” – постоянное.

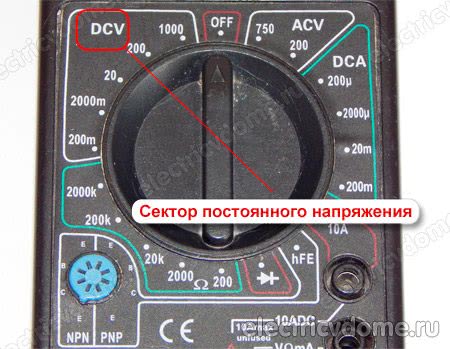

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V-”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “-”. В этом нет ничего страшного

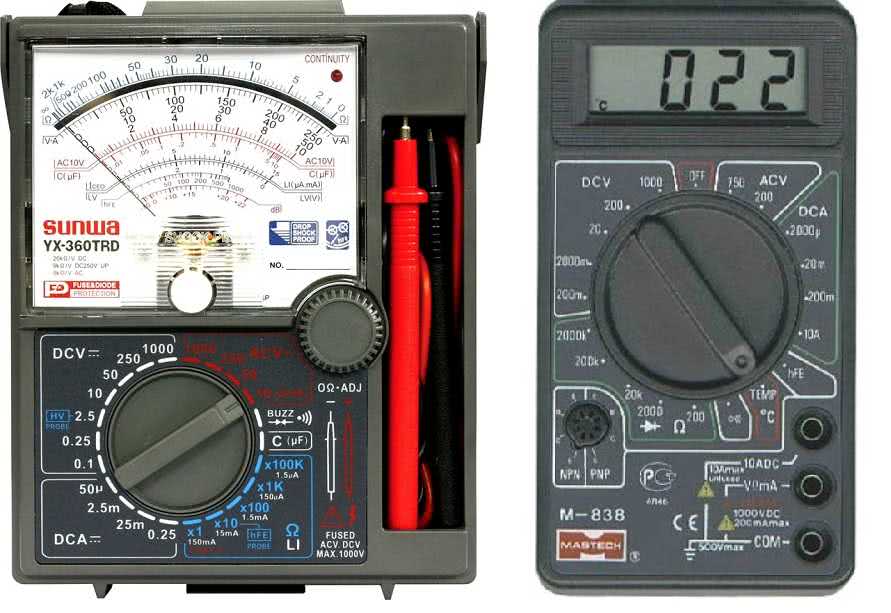

Виды устройств для проведения замеров

Практически во всех многофункциональных приборах для замеров существует возможность измерить значение импеданса. По своему принципу работы и функциональности выпускаемые устройства могут быть цифровыми и аналоговыми. При этом важными их характеристиками являются погрешность и диапазон измерения.

Перед началом работы с тестером нужно убедиться в исправности его элементов питания. Если на цифровом типе прибора высвечивается индикация с мигающей батарейкой, это означает что батарейку необходимо заменить. Для стрелочного прибора сигналом о замене питающих элементов будет невозможность установить стрелку в нулевое положение.

Для правильного получения результата необходимо не только использовать настроенный прибор, но и проследить за окружающей температурой. Как известно из законов физики, при нагревании величина сопротивления у проводников увеличивается, а у полупроводников уменьшается. Оптимальной температурой считается 20 градусов по Цельсию.

Что ты такое мультиметр

Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:

— OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.

— ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.

— DCV а здесь мы смотрим постоянное напряжение.

— DCA тут меряется постоянный ток.

— Ω а в данном отделе высчитывается сопротивление.

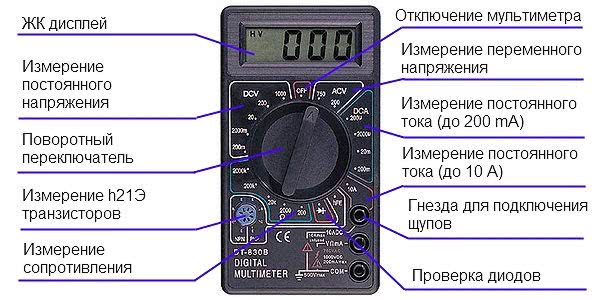

Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями

Обратите внимание на большую обведенную область с гнездами, тут вы можете наблюдать целых три разъема, а провода же два. А это означает, что для получения верных измеряемых данных нужно выбирать правильные гнезда

Но тут на самом деле все предельно просто. Черный провод всегда сажается в гнездо с обозначением COM. А вот перестроения между двумя остальными разъемами выполняется с применением щупа с красным окрасом

Причем в подавляющем случае, для домашних целей подойдет гнездо «VΩmA». В таком положении можно произвести прозвонку, измерение напряжения и измерить силу тока до 200 мА включительно.

А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD.

Эти положения крайне важны, если вы не соблюдите их, то цешка очень быстро прейдет в негодность.

Так же может у кого то завалялась старая цешка еще со стрелочным циферблатом, так вот у нее точно такой же функционал как и у мультиметра с электронным табло, но с последним работать проще. Так как вы видите сразу точное значение измеряемого параметра, да и погрешность на стрелочном приборе несколько выше.

Физический смысл сопротивления

Электрический ток — это движение заряженных частиц в определенном направлении, которое инициируется разницей напряжения на концах проводника. Проводящие ток материалы обладают сопротивлением, которое можно наглядно представить как силу трения. Чем тем больше препятствий электроны встречают на своем пути, тем быстрее теряют энергию.

Значение сопротивления зависит от свойств материала проводника, его длины и площади сечения. Лучшей проводимостью среди доступных металлов характеризуется медь, поэтому современные ЛЭП и электропроводка изготавливаются из медных жил. Энергопотери таких линий гораздо меньше, чем алюминиевых или стальных.

На сопротивление оказывает влияние условия среды. Некоторые материалы при достижении критической температуры порядка -200°С обладают сверхпроводимостью, то есть нулевым сопротивлением. Это позволяет использовать их для изготовления сложной аппаратуры и мощных турбогенераторов.

В элементах типа ТЭН или греющих кабелях, наоборот, сопротивление очень большое. За счет передачи части энергии от заряженных частиц материалу проводника устройство нагревается и сообщает тепло окружающему пространству.

Сопротивлением обладают не только проводники, но и источники тока, измерительные приборы, конденсаторы, катушки, контакты в соединениях. Существует 3 вида сопротивлений:

  • активное при постоянном и переменном токе;
  • индуктивное;
  • емкостное.

По величине оно может быть малым, средним и большим. Чем меньше значение, тем сильнее влияет на результат измерений сопротивление самого прибора и его контактов.

Пример практического измерения

В качестве примера измерения импеданса цифровым тестером можно привести паяльник. Вначале подключаются штекеры устройства согласно инструкции, а после выставляется предел измерения на 10 кОм. Нужно дотронуться щупами до контактной вилки прибора и посмотреть на индикатор. На нём отобразится число — например, 320. Это обозначает, что паяльник имеет сопротивление, равное 320 Ом. Получив величину сопротивления можно вычислить мощность паяльника. Она рассчитывается по формуле: P = U*U/R, где:

  • P — мощность паяльника (Вт);
  • U — рабочее напряжение паяльника (В);
  • R — измеренное сопротивление (Ом).

Для приведённого примера она составит 150 Вт, при включении в сеть — 220 вольт. Таким образом возможно снимать показания ламп накаливания и любых нагревательных элементов.

Используя мультиметр, можно прозвонить электролитический конденсатор, т. е. определить по изменению сопротивления его исправность. Первоначально конденсатор выпаивается с платы и разряжается путём замыкания его контактов между собой. Переключатель тестера устанавливается на самое большое положение диапазона, после чего нужно щупами прикоснуться к ножкам радиоэлемента.

Если измерения проводятся стрелочным прибором, его стрелка должна отклониться в нулевое положение, а затем медленно перейти в положение бесконечности. Скорость ее возврата зависит от ёмкости элемента. Чем она больше, тем медленнее возвращается стрелка.

Перед тем как замерить сопротивление мультиметром, необходимо извлечь хотя бы один из выводов радиоэлемента из платы. Связано это с тем, что, находясь в плате, выводы элемента могут шунтироваться другими радиодеталями, т. е. к этим выводам параллельно может быть подключён другой радиоэлемент. Это означает, что результат будет определён неправильно.

Originally posted 2018-07-04 07:16:43.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

  • Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
  • Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Ошибка №7 – Продолжительность замеров

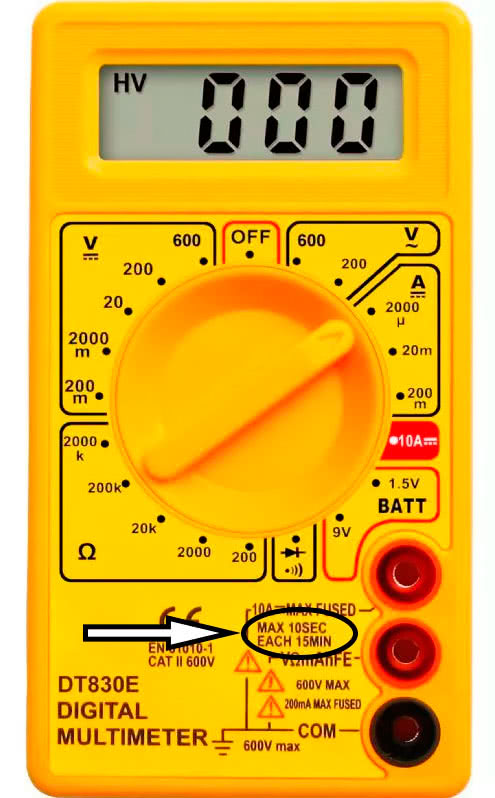

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

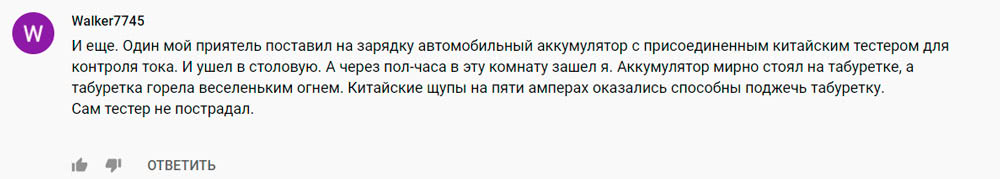

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Проведение проверки на короткое замыкание

Возможна проверка резистора мультиметром на наличие у него короткого замыкания.  Для этого ручку следует установить в положение, при котором прозванивают деталь. Щупами надо прикоснуться к выводам. Появление звукового сигнала будет означать, что в проверяемой детали имеется пробой. При его отсутствии можно уверенно утверждать, что короткого замыкания нет. Но проверка с использованием звукового сигнала применяется только в тех случаях, когда номинал резистора не превышает 70 Ом. Исправность всех остальных радиоэлементов можно определить по показателям, отображающимся на дисплее.

Сопротивление резисторов

Сопротивлением обладают все тела, способные проводить электрический ток. Но в электрической цепи есть специальный элемент, отвечающий за создание сопротивления свободному течению тока. Он называется резистором. Такое название является производным от латинского «resisto», что означает — сопротивляюсь.

В измерении величины сопротивления нет ничего сложного. С этим справится любой мультиметр. Но в случае с аналоговым устройством возникают проблемы из-за того, что для измерения сопротивления резистора в цепи должно присутствовать напряжение. А механические тестеры, не имея батареи, работают без подачи в цепь электричества. Поэтому приходится прибегать к помощи резистивного делителя, подавая в цепь электрический ток от внешнего источника.

Недостатком большинства цифровых мультиметров является их ограниченные возможности при фиксации сопротивления резисторов. Максимальный показатель, который может измерить средний тестер, равен 2000 кОм. А это явно недостаточно для измерения рабочих параметров резисторов, которые могут выдавать сопротивление в 10 раз превышающие возможности мультиметра

Поэтому нужно обращать внимание на соответствие шкалы значению проверяемого резистора

Для этого нужно определить, каким является номинал электротехнического изделия, создающего сопротивление в цепи. Ранее этот показатель наносился на корпус резисторов в виде конкретных цифр. Это было достаточно удобно. Элементы в те времена выпускались габаритными и надпись легко можно было прочитать, даже глядя невооруженным глазом.

Сейчас размеры деталей стали микроскопическими и разместить, а тем более увидеть написанные цифры, стало невозможно. Поэтому номинал резисторов обозначается с помощью цветной маркировки — в виде четырех или пяти полосок. Смысл маркировки можно найти в специальных таблицах. Но запоминать значения полосок на корпусе элемента сопротивления совсем не обязательно. Гораздо проще воспользоваться онлайн-калькулятором.

Для определения значения имеющегося резистора, нужно выбрать из предложенных вариантов элемент с 4 или 5 кольцами и поставить соответствующую метку. Затем, кликая на каждую полоску, выбирается цвет из предложенной гаммы. Для некоторых полосок предлагается сделать выбор из 8 цветов, для других из 10, а для третьих из 12. После того, как все цвета будут проставлены, внизу слева появится номинал сопротивления.

Здесь же показывается и возможная погрешность резистора. В приведенном примере точность составляет 0.25%. Это означает, что отклонение в показаниях сопротивления может быть достаточно сильным. Для некоторых электронных устройств это недопустимо и необходимо точно знать, какое сопротивление выдает резистор. Поэтому и прибегают к помощи мультиметра.

Для осуществления замеров на шкале мультиметра нужно установить предел, примерно подходящий найденному номиналу. Черный провод тестера вставляется в гнездо «COM» или «–», а красный в «VΩmA». Буква «Ω» означает, что через это гнездо замеряется сопротивление.

Проверка тестером

Обычный мультиметр (тестер), используемый в быту, сможет стать незаменимым помощником. Вне зависимости от типа устройства, с его помощью можно проводить комплексную диагностику схем и деталей. Надо всего лишь знать, как правильно применять настройки прибора.

Для того чтобы проверить, исправна ли деталь, потребуется отсоединить устройство, в котором она установлена, от источника питания (сети или батареи). После из резистора нужно будет выпаять вывод. Некоторые элементы можно снять с платы, не выпаивая

Важно удалить резистор, потому что, находясь в плате, он может передавать напряжение соседнего участника цепи, и определить исправность интересующего элемента будет нельзя

Техника безопасности

Предупреждение: допустимое время измерения не более 10 сек. не чаще одного раза в 15 мин. Измерения, проводимые в электрических цепях, находящихся под опасным напряжением ~220 В, требует соблюдения правил техники безопасности. Безопасным для человека считается ток величиной не более 0,001 А. Любое, даже незначительное ее превышение может привести к поражению пользователя

Поэтому, работая с электричеством, нужно быть предельно внимательными и соблюдать особую осторожность

Работая на верхних пределах мультиметра, измерения нужно проводить как можно быстрее. Связано это с тем, что многие тестеры не имеют защиты от перегрева, и при длительном контакте с большим током могут просто перегореть, что в свою очередь чревато получением электротравмы. Иногда производители мультиметров предупреждают пользователей о такой опасности, оговаривая, например, что допустимое время измерения не должно превышать 10 сек. не чаще одного раза в течение 15 мин.

Подключение и отключение мультиметра осуществляют после полного обесточивания электроцепи. Подают питание и приступают к измерениям только по окончании всех работ по подключению тестера.

Нормальные показатели

Перед тем как разобраться, какое должно быть значение внутреннего сопротивления и от чего оно зависит, необходимо знать, что оно складывается из поляризационного и омического. Последнее можно ещё поделить на такие составляющие R:

  • от электродов;
  • от отрицательных и положительных выводов;
  • от электролита;
  • от сепараторов;
  • от соединений между банками.

Для батареи не имеет значения тип тока, будет ли он протекать зарядным или разрядным. При этом значение будет отличаться в разных элементах блока питания.

Принято считать, что для новой батареи в автомобиле показатель R при нормальной температуре 15–200 С будет составлять 0,005 Ом. После введения в эксплуатацию показатель будет подниматься. Текущее значение можно измерить при помощи нагрузочной вилки.

Как измерять напряжение

Для человека, который имеет определенные навыки и знания в электротехнике не составит особого труда производить измерения с помощью мультиметра. Для тех, кто никогда не работал с таким типом устройств, ниже представлено как пользоваться стандартным мультиметром.

Постоянное напряжение

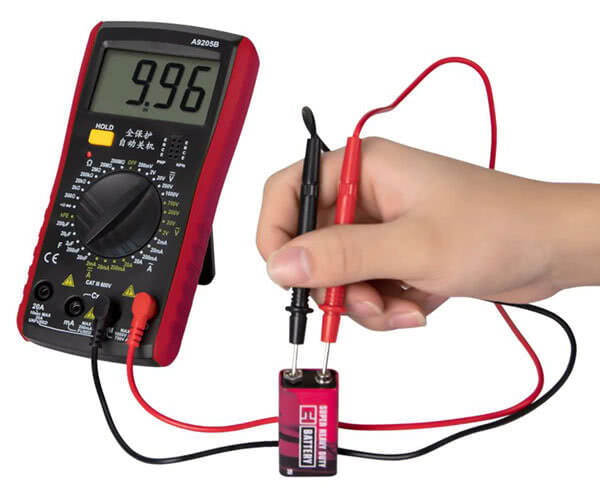

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Переменное напряжение

Режим измерения напряжения переменного тока включается перемещением переключателя в положение V~ или ACV. Этот режим также имеет несколько диапазонов. Обычно на стандартных мультиметрах есть два варианта выбора переменного напряжения: до 200 В и до 750 В.

Например, для измерения напряжения в бытовой сети 220В, устанавливают переключатель на 750 В и в розетку вставляют два щупа (в разные отверстия). На дисплее отобразится действительное напряжение в текущий момент времени. Обычно это значение от 210 до 230 В, другие показания уже являются отклонениями от нормы.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
127 В 220 В 8 Ом
220 В 380 В 4 Ом
380 В 660 В 2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе. Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (

.) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Связанные факторы

Между показателями губчатого свинца и решетки минусового электрода разницы практически нет. Однако сопротивление перекиси свинца в 10 000 раз больше, чем таковое у решетки плюсового электрода, на которую он нанесен. Сами электроды устройства могут быть выполнены по-разному, что обуславливает разницу в показателях. Различаться могут, в том числе:

  • качество электрического контакта обмазки и решеток;
  • конструкция электрода;
  • конструкция решетки;
  • наличие легирующих компонентов в АКБ.

На R сепараторов влияет перемена пористости и толщины. У электролита оно зависит от его температуры и концентрации. Если электролит замерзнет, то показатель достигнет бесконечности.

Проверка заземления в розетке

Признаками отсутствия заземления могут быть частые выходы бытовой техники из строя, легкие удары током от металлических частей электроприборов (при пробое на корпус), двухжильная проводка. Определить наличие заземления в розетке можно мультиметром в режиме измерения напряжения:

  1. Установить переключатель в сегмент АСV на 750 В.
  2. Щупы подключить к разъемам СОМ и VΩmA.
  3. Включить прибор.

При отсутствии в розетке третьего входа ее нужно разобрать, предварительно обесточив с помощью УЗО. Снять показания между фазой и нулем и между фазой и заземлением. Если напряжение на контактах везде равно 220±10%, то заземление работает исправно.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

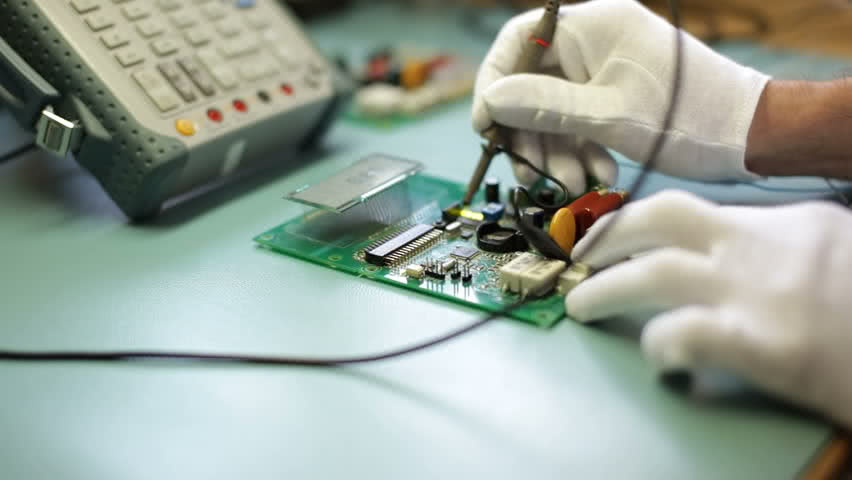

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.
