Надо ли заземлять броню кабеля?

ПРИМЕР ВЫБОРА СХЕМЫ И МОНТАЖА ОДНОСТОРОННЕГО ЗАЗЕМЛЕНИЯ ЭКРАНОВ

Выбор схемы Кабельная линия 110 кВ длиной LК = 600 м с медной жилой FЖ = 800 мм2 и медным экраном FЭ = 240 мм2 проложена сомкнутым треугольником.

Ток нормального режима IЖ = 1000 А, ток трёхфазного короткого замыкания 38 кА, ток однофазного короткого замыкания 42 кА.

Требуется выбрать оптимальную схему заземления экранов.

Для кабеля 110 кВ 800/240 по каталогу диаметр d = 80 мм. При типовой толщине оболочки ΔОБ = 5 мм находим диаметр экрана dЭ = d–2ΔОБ = 70 мм. При прокладке треугольником dАВ= dВС= dАС= d, тогда среднее расстояние между осями фаз:

Отношение s/dЭ = 80/70 = 1,14.

Согласно рис. 2 при s/dЭ = 1,14 и FЭ = 240 мм2 имеем IЭ /IЖ = 0,5.

По (1), (2) находим относительные потери и пропускную способность: По (3), (4) находим потери в экранах и их стоимость:

PЭ = (PЭ/PЖ)• PЖ = 0,83•(15•103) = 12,5•103 Вт;

где цена потерь принята равной Ц = 1 руб./(кВт•ч).

Из расчётов следует, что при заземлении экранов с двух сторон пропускная способность кабеля может быть использована лишь на 74% от своего предельного значения, а стоимость потерь мощности в экранах составляет 330 тыс. руб. в год. Очевидно, что такая схема заземления невыгодна и недопустима.

Рассмотрим одностороннее заземление экранов. Сравнивая рис. 3 и 4, видно, что наведённое напряжение при однофазном коротком замыкании больше, чем при трёхфазном. Согласно рис. 4 при типовом удельном сопротивлении грунта ρЗ = 100 Ом•м и диаметре экрана dЭ = 70 мм наводимое на экран напряжение составляет UЭРИС = 650 В на 1000 А и 1000 м.

По формуле (5) при токе однофазного короткого замыкания 42 кА находим напряжение на экране:

которое оказалось значительно больше допустимого значения в 5000 В.


Если при одностороннем заземлении экранов в сети с заземлённой нейтралью 110—500 кВ в результате расчётов по формуле (5) напряжение экран-земля окажется больше допустимого значения 5 кВ, то можно предусмотреть прокладку вдоль кабеля специальной заземлённой по концам медной шины. В показано, что эффект от её использования основан на снижении закладываемой в расчёты величины DЗ, что согласно рис. 4 приведёт к уменьшению наводимого напряжения.

Например, в соответствии с рис. 4 при глубине DЗ = 1 м и диаметре экрана dЭ = 70 мм наводимое напряжение составляет UЭРИС = 200 В на 1000 А и 1000 м. По формуле (5) при токе однофазного короткого замыкания 42 кА находим напряжение на экране:

которое уже допустимо.

Итак, для рассматриваемой кабельной линии 110 кВ 800/240 принимаем одностороннее заземление экранов. Вдоль кабеля на расстоянии не более 1 м от него должна быть проложена медная проводящая шина, заземлённая по концам.

На незаземлённом конце экрана для защиты оболочки кабеля от импульсных перенапряжений между экраном и землёй должны быть установлены ОПН класса напряжения 6 кВ, как это было показано в .

Монтаж схемы

На том конце кабеля, где экраны разземлены, для размещения экранных ОПН предусматривают специальную трёхфазную концевую коробку (КК/ОПН). Для удобства монтажа и обслуживания кабельной линии на противоположном её конце (где экраны имеют глухое заземление без ОПН) также устанавливают концевую коробку (КК), не имеющую ОПН и называемую коробкой заземления.

На каждом из концов силового кабеля экраны выводятся из концевой муфты при помощи провода соединительного с полиэтиленовой изоляцией (ППС) и далее заходят в коробку КК/ОПН, где присоединяются к ОПН, или в коробку КК, где присоединяются к шине, смонтированной на опорных изоляторах и заземляемой отдельным (уже четвёртым) проводом ППС.


Провод ППС имеет такую же прочность, как оболочка силового кабеля (класс изоляции 6 кВ), а его сечение принимается равным сечению экрана силового кабеля (в данном примере — 240 мм2).

В качестве примера рассмотрим монтаж коробки КК без ОПН (рис. 5—10):

• рис. 5 — снять крышку с коробки и установить коробку на место эксплуатации; • рис. 6 — на нижней панели ножом срезать силиконовый сальник на диаметр, который соответствует диаметру провода ППС; • рис. 7 — разделать ППС в соответствии с размерами наконечников, идущих в комплекте с коробкой; • рис. 8 — надеть на ППС термоусаживаемую трубку (ТУТ), далее обжать наконечник на разделанном конце провода ППС; • рис. 9 — надеть наконечник на шпильку ОПН и закрепить гайкой, после чего подвергнуть трубку ТУТ термоусадке термопистолетом или газовой горелкой; • рис. 10 — выполнить операции, показанные на рис. 6—9, для остальных проводов ППС и далее закрыть коробку крышкой.

Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки.

Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки.

В этой статье мы рассмотрим, как заземлить бронированный кабель.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

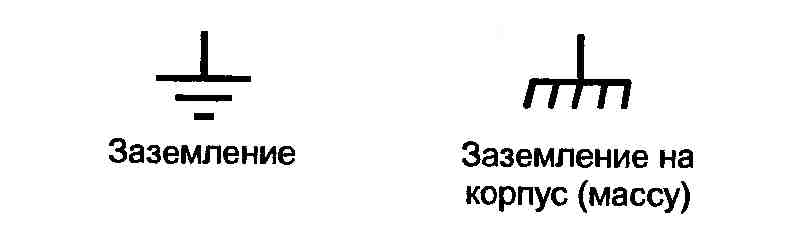

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

  • А — алюминиевые жилы;
  • В — виниловая внутренняя изоляция;
  • Б — бронированный;
  • б — без подушки;
  • Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

  • буквы «А» вначале нет, значит, жилы из меди;
  • В — виниловая внутренняя изоляция;
  • Б — бронированный;
  • б — без подушки;
  • Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
  • нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

  • Т — говорит о предназначении — «Телефонный»;
  • П — изоляция из полиэтилена;
  • П — изоляция из полиэтителена;
  • эп — экран из алюмополимерной ленты;
  • Б — броня из двух стольных лент.

Подписка на рассылку

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения. Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Заземление брони кабеля

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения.

Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.

2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности.

В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней.

При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Общие рекомендации:

•    Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены.

Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.•    Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей).

Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами).

При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.

Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.

) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

4.2.134

Открытые РУ и ПС 20-750 кВ должны быть защищены от прямых ударов молнии. Выполнение защиты от прямых ударов молнии не требуется для ПС 20 и 35 кВ с трансформаторами единичной мощностью 1,6 МВ·А и менее независимо от количества таких трансформаторов и от числа грозовых часов в году, для всех ОРУ ПС 20 и 35 кВ в районах числом грозовых часов в году не более 20, а также для ОРУ и ПС 220 кВ и ниже на площадках с эквивалентным удельным сопротивлением земли в грозовой сезон более 2000 Ом·м при числе грозовых часов в году не более 20.

Здания закрытых РУ и ПС следует защищать от прямых ударов молнии в районах с числом грозовых часов в году более 20.

Защиту зданий закрытых РУ и ПС, имеющих металлические покрытия кровли, следует выполнять заземлением этих покрытий. При наличии железобетонной кровли и непрерывной электрической связи отдельных ее элементов защита выполняется заземлением ее арматуры.

Защиту зданий закрытых РУ и ПС, крыша которых не имеет металлических или железобетонных покрытий с непрерывной электрической связью отдельных ее элементов, следует выполнять стержневыми молниеотводами, либо укладкой молниеприемной сетки непосредственно на крыше зданий.

При установке стержневых молниеотводов на защищаемом здании от каждого молниеотвода должно быть проложено не менее двух токоотводов по противоположным сторонам здания.

Молниеприемная сетка должна быть выполнена из стальной проволоки диаметром 6-8 мм и уложена на кровлю непосредственно или под слой негорючих утеплителя или гидроизоляции. Сетка должна иметь ячейки площадью не более 150 м (например, ячейка 12х12 м). Узлы сетки должны быть соединены сваркой. Токоотводы, соединяющие молниеприемную сетку с заземляющим устройством, должны быть проложены не реже чем через каждые 25 м по периметру здания.

В качестве токоотводов следует использовать металлические и железобетонные (при наличии хотя бы части ненапряженной арматуры) конструкции зданий. При этом должна быть обеспечена непрерывная электрическая связь от молниеприемника до заземлителя. Металлические элементы здания (трубы, вентиляционные устройства и пр.) следует соединять с металлической кровлей или молниеприемной сеткой.

При расчете числа обратных перекрытий на опоре следует учитывать увеличение индуктивности опоры пропорционально отношению расстояния по токоотводу от опоры до заземления к расстоянию от заземления до верха опоры.

При вводе в закрытые РУ и ПС ВЛ через проходные изоляторы, расположенные на расстоянии менее 10 м от токопроводов и других связанных с ним токоведущих частей, указанные вводы должны быть защищены РВ или соответствующими ОПН. При присоединении к магистралям заземления ПС на расстоянии менее 15 м от силовых трансформаторов необходимо выполнение условий 4.2.136.

Для расположенных на территории ПС электролизных зданий, помещений для хранения баллонов с водородом и установок с ресиверами водорода молниеприемная сетка должна иметь ячейки площадью не более 36 м (например, 6х6 м).

Защита зданий и сооружений, в том числе взрывоопасных и пожароопасных, а также труб, расположенных, на территории электростанций, осуществляется в соответствии с технической документацией, утвержденной в установленном порядке.

Как сделать заземление брони кабеля

Что нужно заземлять

  • металлические оболочки силовых и контрольных кабелей (броня, экран);
  • соединительные муфты;
  • металлические конструкции для кабелей (лотки, галереи, короба);
  • несущие тросы;
  • металлические трубы, в которых проложены какие-либо проводники.

При разговоре о таком типе кабеля часто возникает вопрос «Нужно ли заземлять броню? С одной или с двух сторон?» Броня кабеля в обязательно порядке должна быть заземлена с двух сторон. В ПУЭ прописано, что повторное заземление производится на концах электрических линий, ответвлений больше 200 м длиной.

Как правильно заземлить броню

Бронированный кабель заземляют с помощью гибкого неизолированного провода. При этом по всей длине линии броня не должна иметь разрывов, то есть она должна быть цельной. Если возникает необходимость разорвать кабель, например, для его ремонта или соединить несколько отрезков, то соединение брони и оболочки соединительной муфты выполняют гибкими многопроволочными медными проводниками. Чтобы подобрать сечение провода для заземления воспользуйтесь таблицей:

Сечение жил кабелей, мм Сечение проводника заземления, мм
до 10 6
16, 25,35 10
50, 70, 95, 120 16
150, 185, 240 25

Рекомендации

Заземляющий проводник к броне присоединяется с помощью пайки, а если муфта герметична, то болтами или зажимом (хомутом). Для обеспечения качественного паяного контакта места пайки предварительно зачищают и залуживают припоем, например ПОССу 30-0,5. Далее с помощью проволочного бандажа на залуженном участке фиксируют заземляющий проводник и припаивают его. В качестве флюса используют паяльный жир.

Для соединения без пайки используют хомуты или пружины постоянного давления, которые обеспечивают надежный электрический контакт вокруг защитного слоя.

К ленточной броне заземление соединяют с лентами, а к проволочной — по окружности ко всем проволокам. При соединении концов строительных длин используют герметичные муфты, в их комплект входят:

  • гидроизоляционные элементы;
  • соединительные элементы (например, наконечники со срывными болтами);
  • провод заземления, им соединяют броню обоих соединяемых концов;
  • хомуты для соединения провода с лентами или проволочной броней.

Для правильной разделки кабеля верхний слой изоляции снимают на большую длину, чем нижние. Таким образом, разделяются жилы, и формируется участок на поверхности брони для соединения заземления. В зависимости от муфты производитель может предоставлять шаблон для корректной разделки.

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

Правила заземления трубопроводов

Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).

В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.

  • Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
  • Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.

Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.

Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.

Виды кабеля

Для прокладки силовых кабельных линий под землей, например на даче или во дворе частного дома, чаще всего используются бронированный медный ВБбШв или ВБШв (аналог). Реже применются АВБбШв – алюминиевый аналог. В конструкции данных проводников есть броня из стальных лет, препятствующая механическому повреждению или обгрызанию жил грызунами. В поставе провода лежат три токоведущие жилы и желто-зеленый провод заземления. Примечательно, что данный кабель не может устанавливаться без заземления стальной брони.

ВБбШв можно прокладывать вблизи трамвайных и железнодорожных путей, от которых могут идти блуждающие токи, а также в химически активном грунте. Он устойчив п температурным перепадам, подходит для любой климатической зоны и даже взрывоопасных мест.

Немалой популярностью для подземной прокладки обладает кабель с бумажной изоляцией в исполнениях СБ, СБл и СКл. У них материалом токопроводящих жил тоже может быть медь или алюминий. Помимо металлической защитной оболочки в их конструкции также есть бумажная изоляция, предотвращающая воздействие влаги. В маркировке СБл «л» означает наличие подушки из пластмассовых лент, расположенной под броней. У кабеля марки СКл броня делается из оцинкованных стальных проволок круглой формы.

Кабели с изоляцией из сшитого полиэтилена (ПвБбШп, Пвп, ПвПг) используются для прокладки на открытом грунте, без ограничений по трассам, при минусовой температуре. Он значительно надежнее и долговечнее, но немного дороже.

Кабель заземления при прокладке под землей обязательно должен быть окрашен в желто-зеленый цвет, несмотря на то, что допускается использование другой расцветки. Правила ПУЭ требуют, чтобы у трехжильных силовых кабелей (например, ВВГ, NYM, ПВГ) жила заземления была желто-зеленой.

1.7.76

Требования защиты при косвенном прикосновении распространяются на:

1) корпуса электрических машин, трансформаторов, аппаратов, светильников и т.п.;

2) приводы электрических аппаратов;

3) каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемных или открывающихся частей, если на последних установлено электрооборудование напряжением выше 50 В переменного или 120 В постоянного тока (в случаях, предусмотренных соответствующими главами ПУЭ — выше 25 В переменного или 60 В постоянного тока);

4) металлические конструкции распределительных устройств, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов, рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной или заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается электрооборудование;

5) металлические оболочки и броню контрольных и силовых кабелей и проводов на напряжения, не превышающие указанные в 1.7.53, проложенные на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках и т.п., с кабелями и проводами на более высокие напряжения;

6) металлические корпуса передвижных и переносных электроприемников;

7) электрооборудование, установленное на движущихся частях станков, машин и механизмов.

При применении в качестве защитной меры автоматического отключения питания указанные открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе  и заземлены в системах  и .

1.7.55

Для заземления в электроустановках разных назначений и напряжений, территориально сближенных, следует, как правило, применять одно общее заземляющее устройство.

Заземляющее устройство, используемое для заземления электроустановок одного или разных назначений и напряжений, должно удовлетворять всем требованиям, предъявляемым к заземлению этих электроустановок: защиты людей от поражения электрическим током при повреждении изоляции, условиям режимов работы сетей, защиты электрооборудования от перенапряжения и т.д. в течение всего периода эксплуатации.

В первую очередь должны быть соблюдены требования, предъявляемые к защитному заземлению.

Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

При выполнении отдельного (независимого) заземлителя для рабочего заземления по условиям работы информационного или другого чувствительного к воздействию помех оборудования должны быть приняты специальные меры защиты от поражения электрическим током, исключающие одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции.

Для объединения заземляющих устройств разных электроустановок в одно общее заземляющее устройство могут быть использованы естественные и искусственные заземляющие проводники. Их число должно быть не менее двух.
