Как выбрать погружной насос для скважины

Устройство

Конструктивные особенности погружных насосов характеризуются принципом работы и типом функционального электродвигателя.

Скважинный насос центробежного типа состоит из двух частей – встроенного либо наружного приводного электродвигателя и целевой части прибора. Забор жидкости производится через трубу, которая опускается в источник с водой. Приводной электродвигатель находится при этом на некоторой глубине. Он подпитывается через электрический кабель, защищенный специальной оболочкой.

В принцип работы данного устройства заложено воздействие центробежной силы на гибкую диафрагму, которая, деформируясь, создаёт низкое давление, подающее воду в специальную камеру. В ход идёт пружинный механизм, диафрагма возвращается в исходное положение, клапаны закрывают входное отверстие и вода вытекает наружу.

Погружные насосы при работе находятся ниже погружаемой жидкости, что обеспечивает выкачивания жидких сред со значительной глубины. При этом происходит охлаждение узлов аппарата, что обеспечивает бесперебойную работу насосов, а также позволяет добывать газосодержащие жидкости.

Погружные насосы центробежного типа бывают с индикаторами воды и воздуха. Одни из них работают в результате заполнения водой, другие – воздухом. Все они подразделяются на одноступенчатые и многоступенчатые. Последние создают более высокое давление воды по сравнению с другими, что значительно увеличивает производительность приборов этого типа.

У моделей с вибрационными устройствами забор жидкости производится через нижнюю часть корпуса, что является необходимым условием защиты части скважины от скоплений песка и ила. Конструкции центробежных глубинных насосов наиболее сложные из всех, но при эксплуатации дают высокие показатели качества и надежности.

Вихревые насосы снабжены специальным вибрационным элементом, который и обеспечивает выкачивание воды. Они работают на принципе индукции вихревых потоков, отсюда и получили своё название.

Все погружные насосы обязательно оснащены фильтром грубой очистки, который защищает внутренность корпуса от попадания твёрдых частиц. Как правило, во всех видах погружных насосов используют автоматические датчики, способные остановить процесс перекачивания воды в любой момент, если вдруг по каким-то причинам наступит сбой, перегрев прибора или возникнут неполадки в его работе.

При водоснабжении дач и частных домов погружной глубинный насос монтируется в скважину, колодец или любой другой водоём.

Схема водоснабжения частного дома приводится в действие простым подключением электрокабеля к источнику питания, после чего вода незамедлительно начинает поступать к водостоку, в дом или к месту полива.

Фекальные насосы относятся к дренажному типу, они предназначены для выкачивания канализационных стоков. В габаритных помещениях, ресторанах, магазинах, расположенных в подвальных помещениях зданий и прочих подобных сооружениях, они монтируются вместе с канализационными подстанциями. Они представляют собой агрегат небольшого размера со встроенным насосом.

Работу таких насосов регулирует специальный шкаф управления, обязательно входящий в комплект вместе с прибором. Таких насосов в установке несколько, что обеспечивает слаженную попеременную работу агрегата в целом. Это обеспечивает бесперебойный принцип работы и долговечность насосной станции. При неполадках и поломках один насос сменяет другой.

При затапливании автоматика срабатывает, шкаф получает информацию об изменениях в резервуарах станции и происходит подключение насоса. В том случае, если мощности недостаточно, на помощь приходят другие насосы, которые также подключаются автоматикой. Канализационные станции универсальны, мобильны, просты и непритязательны в обслуживании. При большой мощности они достаточно экономичны и бесшумны, что является их преимуществом. Принцип их работы заключается в отводе сточных вод по наклонным трубам.

В бытовой сфере применяются установки, состоящие из фекального насоса и специального бака. Установка производится довольно быстро и без проблем. Главное – правильно подсоединить насос к баку, и тогда тот будет работать по мере заполнения накопительного резервуара сточными средами. Чем больше сточная яма, тем дольше будет работать фекальный насос. Для подстраховки желательно иметь ручную систему откачки жидких сред из бака.

Особенности выбора погружных моделей

Высокопроизводительные насосы для глубинной установки довольно просто подобрать по основным техническим параметрам оборудования. Размеры насоса должны соответствовать размерам обсадной трубы, чтобы сам насос свободно проходил вовнутрь скважины и при этом, еще и образовывалась водяная рубашка в 1-2 см по окружности насоса

Глубина в отличие от поверхностных насосов здесь не играет столь критической роли, но и здесь нужно брать во внимание, что высота подъема воды, указанная в паспорте должна иметь определенный запас. Так подбирая оборудование для скважины глубиной 30 метров разумно обратить внимание на линейку насосов, рассчитанных для установки на глубину 40 метров, при этом простой расчет показывает, что запас в 10 метров высоты подъема обеспечивает отвод воды с места выхода на поверхность еще на 80-90 метров чего вполне достаточно для использования шланга для полива приусадебного участка

Подбирая центробежный погружной насос необходимо обращать внимание и на такой показатель как электронная защита двигателя. Блок электронной защиты обеспечивает аварийное отключение насоса во время «сухого» хода, когда в скважине отсутствует вода

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

  • приводной электродвигатель, который может быть встроенным или наружным;
  • непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Дело принципа – поверхностный или погружной насос

Действительно, выбор того или иного оборудования во многом зависит от того, какой именно насос будет устанавливаться. И это во много дело принципа, поскольку от этого будет зависеть и место где будет располагаться скважина, и то какое дополнительное оборудование для системы водопровода будет необходимо.

Сейчас для систем автономного водоснабжения используются две основные принципиальные схемы расположения насосного оборудования:

  • Поверхностные насосы, располагаемые на поверхности и втягивающие воду из скважины на поверхность;
  • Погруженные системы – насосы, корпус которых находится непосредственно в скважине, и которые выталкивают воду с самой нижней точки на поверхность.

Различия между системами сказываются не только в этом, существует еще ряд особенностей, которые существенно влияют на выбор оборудования.

Так, для поверхностных насосов характерно:

  • Относительная легкость монтажа и установки;
  • Возможность установки, как с гидроаккумулятором так и без него;
  • Более демократичная цена;
  • Оптимальная работа в скважинах до 8 метров для насосов средней мощности и до 12 метров для бытовых насосов большой мощности;
  • Большой шум при работе;
  • Необходимость утепления для круглогодичного использования в период низких температур.

Для погруженных насосных систем характерно:

  • Многообразие видов по типу оборудования – центробежные, шнековые, вибрационные;
  • Возможность использования в системах с гидроаккумулятором;
  • Высокая цена на погружные насосы центробежного и шнекового типа;
  • Возможность установки на скважинах глубиной более 40 метров;
  • Отсутствие шума при работе;
  • Не требуют дополнительного утепления.

Однако следует заметить, что для скважин, обслуживающих дачные участки и в которых используется оборудование временно, погружные системы, кроме вибрационных насосов, более дорогие в эксплуатации, они не такие удобные для транспортировки, как поверхностные системы и вибрационные модели.

Однако, выбор той или иной принципиальной схемы насосного оборудования зачастую зависит от производительности, а здесь, при одинаковой потребляемой мощности однозначно выигрывают погружные системы, именно они имеют большие возможности в подъеме воды на большую высоту и как следствие перекачку на большее расстояние.

Как установить насос в скважину

Установка погружного насоса любого типа заключается в полном погружении его в воду. Практически каждый агрегат дополняется специальным поплавком, который значительно упрощает процесс монтажа. Благодаря данному дополнению уровень насоса держится на высоте от 2 до 3 м.

Итак, процесс установки состоит из следующих этапов:

  1. Проверить на работоспособность агрегат и обследовать все его контакты;
  2. Осмотреть скважину на отсутствие дефектов;
  3. Произвести монтаж обратного клапана на агрегат;
  4. Произвести осмотр кабеля и шланга по всей длине на предмет повреждений и обрывов;
  5. Выполнить подсоединение к насосу шланга и кабеля, сделать плотные соединения с помощью специальных хомутов;
  6. Крепко закрепить на агрегате трос, предназначенный для страховки;
  7. Не торопясь и с предельной аккуратностью опустить насос до полного погружения в воду;
  8. Проверить работу системы.

Погружной насос

Основной неприятностью, которая может привести к перегреву и поломке скважинного насосного оборудования, является падение уровня воды. В этом случае требуется защита от возникновения так называемого «сухого хода». Избежать критической ситуации помогает поплавковая система, размыкающая электрическую схему питания в случае «ухода» воды из скважины. В тех же целях используют датчики уровня в виде двух электродов или реле давления, реагирующее на его снижение ниже допустимого уровня.

Общий принцип работы скважинного насоса и поверхностной насосной станции во многом схож. Поднимаемая на поверхность вода поступает в гидроаккумулятор до тех пор, пока давление в баке не достигнет необходимого показателя, после чего происходит отключение электронасоса. При разборе воды давление понижается, и через реле поступает команда на включение оборудования.

Классификация по типу установки — погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

  • оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
  • двигатель и корпус турбины соединены между собой;
  • механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования

Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

  • глубокие колодцы;
  • подвальные помещения с рисками затопления;
  • в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
  • в местах с ограниченным пространством;
  • сельскохозяйственные постройки;
  • трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости

В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

ТОП-погружных скважинных насосов для чистой воды

Если с грязной водой все понятно — там нужны именно винтовые модели насосов, то с чистой водой все гораздо проще — там можно использовать абсолютно любой скважинный насос.

Однако это не отменяет необходимость внимательного рассмотрения технических характеристик того или иного аппарата, прежде чем решиться на его покупку.

ДЖИЛЕКС Водомет ПРОФ 55/75

ДЖИЛЕКС Водомет ПРОФ 55/75

«Бронзу» среди погружных скважинных насосов получает модель отечественного производства. Она прекрасно подходит для выкачки воды из колодцев и скважин с последующим проведением ее в дом.

Имея достаточно адекватную цену, насос все же имеет довольно средние технические характеристики. Максимальный напор воды, например, всего лишь 75 м, глубина погружения — около тридцати метров. А производительность, кстати, составляет 3.3 кубометра в час. При этом следует отметить не слишком высокое потребление электроэнергии — для работы насоса надо всего 880 Вт.

Данная модель выделяется своей неприхотливостью к качеству воды. Но, если присмотреться, ей в чистой воде «больше нравится». Внутри этого насоса, как и у прочих, имеется фильтр. В этой модели стоит сетчатый вариант, способный защитить составляющие насоса от твердых частиц, размер которых более 1.5 мм.

Владельцы отмечали не раз тихую работу устройства, небольшую стоимость, а также хорошую защиту, благодаря которой оно не выйдет из строя. По части недостатков выделяется лишь слабая комплектация и проблемы в виде бракованной продукции.

Плюсы

  • высокая мощность насоса;
  • доступность в плане цены;
  • лёгкий в уходе;
  • пропускная способность насоса достаточно высокая.

Минусы

  • в комплекте к данному прибору мало что есть;
  • нередко попадается бракованная продукция.

ДЖИЛЕКС Водомет ПРОФ 55/75

ДЖИЛЕКС Водомет ПРОФ 55/90 Дом

ДЖИЛЕКС Водомет ПРОФ 55/90 Дом

«Серебро» достается другому отечественному насосу той же компании ДЖИЛЕКС и из той же серии Водомёт ПРОФ. У этого аппарата имеется несколько отличий от «бронзы».

У этой модели примерно та же пропускная способность (3.3 кубометра в час) и глубина погружения (30 метров). Отличается эта модель большей мощностью двигателя (1100 Вт), а также максимальным напором воды (90 метров).

Солидности данной модели прибавляется ее оснащение. В первую очередь, надо отметить наличие у прибора гидроаккумулятора, емкость которого составляет 50 литров.

Система этой модели является самодостаточной, а потому она не требует к себе внимания со стороны владельца.

Отдельного внимания у этой модели достойны ее дополнительные свойства. Во-первых, ее защита — она успешно справляется с такими явлениями, как перегрузки и сухой ход. А с пультом ДУ можно дистанционно программировать насос.

В отзывах хвалят полную комплектацию, высокую надежность, а также простое управление (есть даже дисплей). А вот в минусы можно записать лишь слабую защиту гидроаккумулятора от коррозии.

Плюсы

  • хорошая комплектация;
  • показатели производительности достаточно высокие;
  • возможность настройки;
  • легко подключить.

Минусы

гидроаккумулятор быстро начинает ржаветь.

ДЖИЛЕКС Водомет ПРОФ 55/90 Дом

Aquatech SP 3″ 3-60 (830 Вт)

Aquatech SP 3″ 3-60 (830 Вт)

«Золото» получает модель известной фирмы Aquatech, продукция которой получала много наград. Эта модель – не исключение, раз она в нашем рейтинге. Этот довольно компактный прибор китайского производства обладает весьма неплохими техническими характеристиками.

У этого прибора, например, хорошая производительность (3.5 кубометров в час), а также достаточно мощный электромотор на 830 Вт. Глубина погружения у этой модели – 80 м, что значительно больше, чем у «бронзового» призера. Напор в сравнении с «бронзой» стал больше – у этой модели он аж 100 м. За счет длинного сетевого шнура в 70 метров можно позабыть о проблеме подключения к сети 220 В.

Владельцы данного насоса в целом остались довольны этим прибором.

Плюсы

  • высокая производительность;
  • большая мощность;
  • крайне длинный сетевой шнур;
  • высококачественная сборка.

Минусы

небольшая глубина погружения.

Водоотведение загрязненных вод

Осуществляется погружными и насосами.
Они перекачивают сточные воды производственных предриятий, автомоек, животноводческих ферм, из бассейнов, сточных ям, подвалов, затопленных помещений, резервуаров или емкостей, от стиральных и посудомоечных машин.

Дренажные насосы

Выпускаются и применяются для перекачки как чистой воды, так и загрязненных жидкостей. Конструктивно они представляют собой одноступенчатые насосы вертикального исполнения.

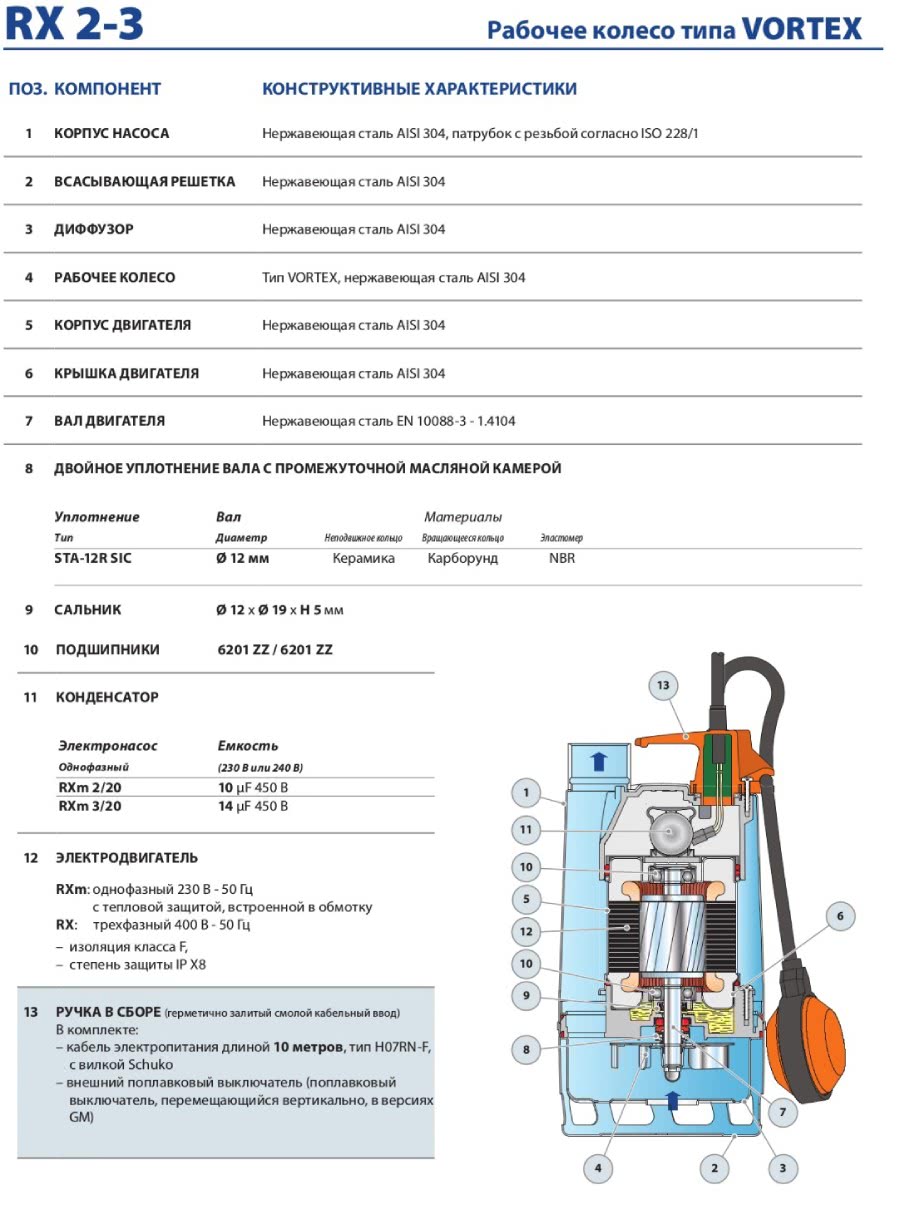

Для примера, ниже – чертёж дренажного насоса Pedrollo Vortex RX 2-3.

Их отличительной особенностью является значительная ширина проходных сечений проточной части, обусловленная размером твердых частиц в перекачиваемой жидкости. Они также относятся к группе погружных.
Требования к жидкостям, которые можно перекачивать дренажными насосами условно делятся на три группы:
– только чистая вода с малым содержанием примесей и размером частиц не более 5 мм;
– загрязнённая жидкость с содержанием до 10-35 мм;
– сильно загрязнённая жидкость с содержанием взвесей размером до 50 мм; с твердыми включениями: ил, песок и т.д.;

Для всех погружных насосов имеется ограничение на глубину погружения под зеркало откачиваемой жидкости.

В приведенных ниже рисунках эта величина условно определена в 3-5 метра.
С учетом этого ограничения есть разные способы их установки:
– на ровное и твёрдое дно водоёма. Степень осушения определяется высотой заборной решётки;


Установка дренажного насоса на дно неглубокого водоёма. Глубина погружения
не более 3 метра

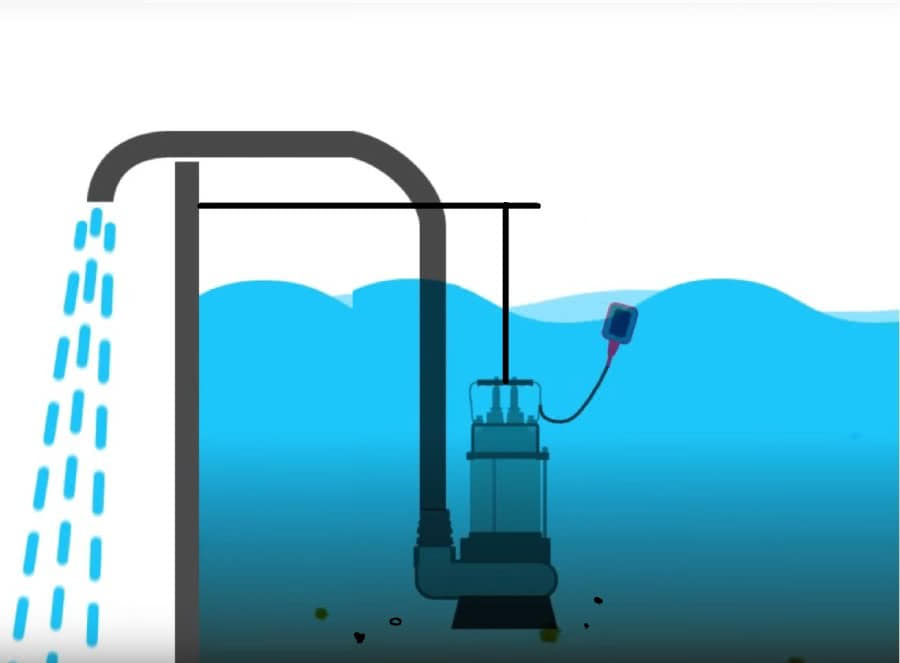

– подвес за рукоятку на определённом расстоянии от дна, когда на дне имеется ил, волокнистые включения;


Дренажный насос, подвешиваемый на фиксированном расстоянии от дна. Глубина водоёма не более 3 метров

– установка на плавучую, частично погруженную опору (плот). Сразу установить насос на дно не даёт упомянутое ограничение. Поэтому установка на плавучую опору позволяет насосу опускаться вместе с плотом по мере осушения до самого дна. Во избежание перегрева насос должен иметь охлаждающий кожух. Охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя.


Осушение глубокого водоёма. Установка дренажного насоса
на плавучую опору — плот

Включение насоса происходит при поднятии поплавка (положение «вкл»). При уменьшении уровня воды в водоеме насос выключается автоматически, за счет наклона поплавка вниз (положение «выкл»)

Фекальные насосы

Фекальные насосы конструктивно аналогичны дренажным, но рассчитываются на более тяжелые условия работы по сравнению с ними и
в состоянии перекачивать вязкие среды с достаточно крупными твердыми включениями.
Они также могут снабжаться измельчителями для возможности работы с сильно загрязненными жидкостями.


Фекальный насос, установленный на дно

Роторные насосы

Это типы водяных насосов, которые отличаются от других типов отсутствием клапана. Перекачивание воды происходит за счет ее выталкивания под давлением. Основным рабочим механизмом в конструкции считается ротор. При движении ротор меняет объем замкнутого пространства. В таком положении элемента жидкость выталкивается.

Роторные водяные насосы работают с минимальным уровнем шума и без вибраций, поэтому пользуются спросом для решения бытовых задач. Конструкцией роторного насоса предусмотрена возможность обратной подачи жидкости. Роторный насос способен выкачивать жидкости любой плотности и вязкости. Такие модели имеются высокий коэффициент полезного действия.



Роторный насос по своим свойствам превосходит центробежный при определенных условиях эксплуатации

При выборе эффективного насоса стоит обратить внимание на диаграмму диапазона и характеристики конкретной модели. Современные модели роторных насосов отличаются надежностью и улучшенным рабочим диапазоном

Их часто используют в среде с ограниченным доступом к энергопотреблению. В таких условиях они демонстрируют максимальную эффективность.

Конструкция роторного насоса включает несколько элементов:

  • насосную полость с элементами, которые проводятся в действие приводным валом. Это вращательное движение является отличительной чертой роторных агрегатов;
  • всасывающий патрубок. Через него вращающиеся элементы насоса втягивают жидкость.

Насосные элементы характеризуются плотно прилегающими рабочими зазорами. Такие насосы не нуждаются в отдельных впускных или выпускных клапанах. Объем перекачиваемой жидкости или смещение определяются ротором и насосной полостью.

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

Рис. 12 Таблица для напорных характеристик Grundfos
