Как смонтировать сэндвич-панели: все нюансы и подробности процесса

Что представляют собой панели

Применение для строительства сэндвичных (их часто называют сандвичными или сендвичными) панелей — выбор тех, кто ценит скорость и качество. Этот материал относится к многослойным видам изделий. Он состоит из двух облицовочных листов металла, пластика, магнезита или плит, содержащих древесные волокна, а также слоя наполнителя, который выполняет функции теплоизоляции. Все элементы пирога прессуются горячим или холодным способом.

Что такое сэндвич панели

Впервые сэндвич-панели появились на строительном рынке еще в пятидесятых годах прошлого столетия, но в нашей стране стали применяться гораздо позже и на первых порах изготовленная местными производителями продукция не радовала потребителя качеством. Сегодня же отечественные заводы выпускают материал, способный конкурировать с лучшими зарубежными образцами.

Сэндвич-панели – это современный строительный материал, имеющий трехслойную структуруСендвич-панели кровельные с утеплителем

Где применяются сэндвичные панели:

• в строительстве жилья;
• при возведении хозяйственных построек;
• для устройства перегородок в зданиях;
• в строительстве объектов коммерческой недвижимости, например, производственных помещений, торговых центров, моек автотранспорта, спортивных сооружений, складов и т. д.;
• в качестве теплоизоляционных конструкций.

Специфика укладки панелей типа сэндвич

Для нужд строителей выпускается несколько вариантов многослойных панелей, различающихся материалами, используемыми в конструкции.

Внешние слои панелей

Разработан ряд вариантов продукции, в которых жесткий облицовочный слой устроен по-разному. Объединяет их функциональность: от внешнего стоя требуется обеспечение жесткости, прочность, стойкость к внешним механическим и климатическим воздействиям, а также привлекательный внешний вид.

Сэндвич-панели

Технология производства панелей предусматривает применение:

• алюминия;
• стали;
• пластика;
• магнезитовых листов;
• гипсовых плит (ГКЛ);
• ОСП, OSB;
• ДВП, ДСП.

Именно используемым для изготовления облицовочного слоя материалом в большей степени определяется назначение сэндвич-панелей.

Дом из сэндвич-панелей

Наполнение панелей

Теплоизоляция

Что используется в качестве внутреннего слоя панели?

1. Каменная вата. У этого вида утеплителя много преимуществ: хорошая теплоизоляционная способность, малая гигроскопичность (но закрывать ее влагостойким материалом все равно нужно обязательно), большой срок службы. К тому же она «дышит» и недорого стоит.
2. Стекловата. Материал отличают высокая стойкость к агрессивным средам, огню, биологическим повреждениям, дешевизна, она не интересна грызунам. Утеплитель из стеклянных волокон обладает хорошей паропроницаемостью.

3. Пенополиуретан. У этого вида теплоизоляции есть свои плюсы: низкая теплопроводность, прочность, стойкость к влаге, долговечность. Но он не относится к пожаробезопасным изделиям, к тому же довольно дорого стоит.

4. Пенополистирол. Такой утеплитель отлично удерживает тепло, не боится воды, но не является экологичным и огнестойким продуктом.
5. Пенополиизоцианурат (модифицированный пенополиуретан). Он обладает всеми преимуществами своего предшественника, но более стоек к возгораниям. Материал устойчив к поражению биологическими организмами, не гниет, не привлекает грызунов и насекомых, может применяться в широком температурном диапазоне.

Характеристики теплоизоляционных материалов

Оптимальным для различных сфер применения в гражданском и промышленном строительстве считается вариант многослойных панелей, изготовленных из металлических листов, покрытых полимерным покрытием, и утеплителя, которым чаще всего является минеральная вата. Требования к этому строительному материалу устанавливает ГОСТ 32603*2012.

Материалы изготовления и применение

Современная сэндвич-панель состоит из двух слоёв облицовки, которые огибают утеплитель. В качестве материала облицовки используют:

• Металл.
• ПВХ.

Утепление в виде наполнителя:

• Пенополистирол.
• Полиуретан.
• Минеральная вата.
• Стекловолокно.
• Иные полимерные материалы.

В итоге получается три слоя, которые связывают полиуретаном.

Из слоистых панелей можно возвести любую конструкцию каркасного типа, которая будет отличаться универсальным назначением. В ней можно организовать жилое помещение или производство — всё зависит от потребностей заказчика. Из плит ПВХ и OSB создают перекрытия, используют в качестве отделочного материала для малоэтажной жилой застройки. Панели из стали или алюминия применяют для создания стен в промышленных сооружениях или для покрытия кровли.

Характеристики конструкции

Панель похожа на многослойный бутерброд. Лицевой и нижний слой изготавливается из жесткого материала, например, из металла, магнезитовой плиты, ДВП, ПВХ. Внутри «бутерброда» располагается утеплитель. Все элементы между собой соединены с помощью холодного или горячего прессования с применением полиуретанового клея.

Выполняется крепление с помощью специального приспособления — это, по сути, замок, который находится в торце плиты.

По габаритам производители готовы предложить разные стеновые сэндвич-панели. Размеры могут в длину достигать восьмидесяти сантиметров. По ширине плиты тоже отличаются, тут только два варианта: 1000 и 12000 мм. В зависимости от используемых слоев будет отличаться и толщина плит, варьируется она в пределах 60−250 мм.

Различаются они и по весу, он будет напрямую зависеть от толщины и типа применяемого утеплителя. Пенополистирол считается самым легким и тонким. Существуют конкретные стандарты по соотношению веса и толщины многослойных плит. Они равны 80 мм/20 кило и 150 мм/25 кило (расчет на метр длины).

Внешний слой

При изготовлении плит металл используется разный. Внешний слой бывает самым разнообразным: традиционный, гладкий, в виде микроволн, с канавками. Потребители любят при строительных работах сочетать разные профили между собой.

Широкий цветовой диапазон не может не радовать — из такого многообразия легко выбрать наиболее подходящий оттенок. Выбор материала обычно производится по внешнему слою, он может быть выполнен из:

• полиэстера;
• алюцинка;
• гипсокартона;
• полидифторионада;
• пластизола.

У каждого из перечисленных материалов свои достоинства. Например, наружный слой из алюцинка не подвергается воздействию высоких температур. Изготавливают его из сплава алюминия и цинка. Такое сочетание хорошо отражает ультрафиолетовое излучение. Если же панели сделаны из оцинкованного металла, то они не боятся коррозии. Такой материал отличается долговечностью и простотой в работе.

Покрытие из гипсокартона — вариант, когда нужно отделать внутренние помещения. Пластизол придает плите повышенную плотность. Панели благодаря ему могут выдерживать механические воздействия, сохраняя свойства и при плохих условиях. Полидифторионад состоит на 80% из пластизола, а на 20% — из акрила. Это соединение помогает защитить плиты от коррозии, перепадов температуры, от ультрафиолетовых излучений.

https://youtube.com/watch?v=RcP87D8I44k

Используемые утеплители

В качестве наполнителя для плит чаще выбирается пенополистирол (пенопласт), пенополиуретан, минеральная вата, стекловолокно. Конечно, хочется знать, какой из этих вариантов самый предпочтительный при строительных работах.

Пенополиуретан считают самым лучшим теплоизолятором. У него коэффициент теплопередачи составляет около 0,027 Вт/мК, после него по качеству идет пенополистирол (коэффициент 0,037), далее — минеральная вата (0,042). Пенополиуретан — очень прочный материал, который не поражается плесенью и грибком. Он входит в список трудносжигаемых веществ.

Но более высокая пожаробезопасность у тех панелей, при изготовлении которых задействовали минеральную вату. Этот утеплитель изготавливается из базальтового волокна, которое не поддерживает горение. Минеральная вата хорошо переносит воздействие разных агрессивных веществ.

Утеплители из стекловолокна по своим характеристикам напоминает базальтовое волокно. Многослойные плиты, в центре которых располагается стекловолокно, устойчивы к вибрации, негорючие, весят очень мало. Вот только они неустойчивы к перепадам температур, присутствует возможность деформации и усадки.

Есть варианты плит, при изготовлении которых используется комбинированный утеплитель. Такой наполнитель состоит обычно из минеральной ваты и пенополистирола. Такой материал очень прочный, он не подвергается горению. Поэтому чаще приобретается именно этот вариант, несмотря на то, что цена у него немного выше, чем у перечисленных выше наполнителей.

Подготовительные работы перед монтажом стеновых полотен

1. Подготовка материала начинается с того, что происходит удаление защитное пленки с поверхности полотна.
2. Чтобы сохранить антикоррозионное покрытие в целости и сохранности, рекомендуется класть материал только на деревянные или пенопластовые прокладки.
3. Следует осмотреть замковые части облицовки — утеплитель ни в коем случае не должен выступать. Если он всё-таки выступает, нужно устранить недостаток с помощью деревянного скребка.

Защитная пленка удаляется только перед установкой облицовки

Защитная плёнка на замковых поверхностях удаляется непосредственно перед началом работ — не нужно делать этого заранее. Защитную плёнку следует убрать и с таких мест, как поверхность прилегания к каркасу и крепежи.
Материал размещается на стройплощадке так, чтобы быстро и без проблем получить доступ к облицовке, сразу же по мере необходимости.
Возможно, некоторые сэндвич панели придётся резать — об этом моменте мы уже рассказывали выше.

С чего начать работы по монтажу

Крепление сэндвич панелей осуществляется непосредственно не на поверхность, а на специальную несущую конструкцию — каркас из определенного материала.

Основным моментом при постройке каркаса должен быть тот факт, что его вертикальные и горизонтальные шаги должны соответствовать размерам сэндвич панелей. Конечно же, все рейки должны быть сориентированы строго по уровню, иначе весь материал перекосится или начнёт сбориться.

Поскольку облицовка будет ставиться со стыками и отступами от краёв в 5 см, нужно предусмотреть эти особенности и при монтаже каркаса под сэндвич панели .

Каркас из металлических балок и профиля

Первым делом, нужно очистить поверхность от любых загрязнений, будь это грязь или пыль. Затем её обрабатывают антисептиками и слоем антикоррозийного состава.

Для последующих работ необходимо выбрать, какой именно каркас будет возводиться.

Несущие конструкции бывают следующих видов:

1. Деревянный каркас — самый доступный, но при этом наиболее пожароопасный вариант. Для крепления в этом случае применяются обычные саморезы для сэндвич панелей по дереву.
2. Железобетонный каркас — прочный, но тяжёлый вариант, который подойдёт не для любого типа фундамента. Для крепления применяют дюбели и анкеры.
3. Металлический каркас — наиболее предпочтительный вариант, при котором монтаж стеновых сэндвич панелей пройдёт наилучшим способом. Для крепления в этом случае будут применяться самосверлящие винты. Перед их завинчиванием, опорные элементы подвергаются предварительному сверлению отверстий чуть меньшего диаметра, чем необходимо. В эти отверстия в дальнейшем закручиваются винты.

Видео

Наглядный пример сборки дома из сэндвич-панелей в нашем видео-блоке.

Резюмируя вышесказанное, можно сделать следующий вывод. Монтаж стеновых сэндвич-панелей при отсутствии специальных навыков и знаний в данной области лучше доверить специалистам. Особенно это касается резки и обработки краев панелей, подгонки элементов друг к другу. Кроме всего прочего, справиться своими силами вряд ли получится хотя бы потому, что для подъема панелей потребуется спецоборудование.

Грамотно проведенный монтаж сэндвич-панелей – результат долговечности конструкций и длительный эксплуатационный срок материала.

Возможно вам также будет интересно прочитать про особенности текстуры декоративной штукатурки.

Технология монтажа: пошаговая инструкция

Технология монтажа сэндвич-панелей подразумевает два этапа: подготовительный и собственно монтаж.

Вероятно, вы захотите узнать более подробно про входные металлические двери с шумоизоляцией.

В первом случае сначала производится сбор всей проектной документации, в которую входят схемы раскладки панелей на поверхности стены с привязкой их по месту, а также типоразмеры панелей и их количество. Кроме основных рабочих чертежей, в пакете проектной документации должно быть описание способа крепления панелей, деталировка отдельных узлов крепления (на стены, углы, стыки, обрамление оконных и дверных проемов), указания и рекомендации по монтажу креплений, монтажные схемы.

Перед монтажом следует обязательно проверять точность размеров и ровность линии цоколя, панели нужно хранить в чистом сухом помещении, а их края не должны увлажняться при монтаже – в противном случае стыковка отдельных элементов будет невозможна. Стыки следует обрабатывать силиконовым герметиком.

Рекомендуем также прочитать материал о проектах современных домов с панорамным остеклением.

Поднимать панели на нужную высоту следует специальным грузоподъемным оборудованием, имеющим механический захват, чтобы избежать нечаянной поломки материала.

Сэндвич-панели можно крепить к стенам двумя способами: вертикально и горизонтально. Рассмотрим каждый из способов более конкретно.

Способ 1: горизонтальный

Инструкция такова:

• Панели крепят замковым соединением, причем расстояние от оси крепежного изделия до края панели должно составлять не менее 50 мм.
• Сначала необходимо подготовить основание для установки нижней сэндвич-панели. Для этого следует прикрепить горизонтальный направляющий профиль к цоколю (можно использовать обычный уголок из металла, имеющий толщину от 1 мм), предварительно просверлив отверстия под крепление в профиле. Для бетонных стен шаг крепления должен составлять 0,5-0,6 м, для деревянных – 0,5 м. При этом рекомендуется как можно чаще проверять горизонтальность линии направляющей строительным уровнем – в противном случае может «пойти» косо вся конструкция из сэндвич-панелей. Все стыковые швы желательно загерметизировать – с помощью силиконового герметика.
• Между линией фундамента и нижним рядом сэндвич-панелей нужно уложить теплоизоляционный слой (к примеру, можно использовать минеральную вату с шириной полосы 15-20 мм, в зависимости от расстояния между панелями и основанием дома).

• Для бетонного или деревянного дома придется предварительно наметить и просверлить отверстия под крепления в панелях. А по всей высоте колонн каркасной конструкции дома нужно наклеить уплотнительную ленту, закрепляя ее из расчета 1 шт для промежуточных опор, по 2 шт – для узлов панелей. Лента будет служить своего рода фиксатором для панелей, устанавливаемых на стены.
• После установки первого ряда панелей приступают к последующим рядам, периодически проверяя ровность линии горизонта ряда.

Что собой представляет штукатурка стен машинным способом, читайте тут.

Способ 2: вертикальный

Данный способ практически такой же, что и горизонтальное крепление сэндвич-панелей, однако тут нюансом выступает повышенное усилие, необходимое для стыкования двух соседних панелей. В данном случае может возникнуть затруднение вследствие большого размера сэндвичей, поэтому желательно использовать специальное прижимное оборудование, которое поможет обеспечить хорошее замковое соединение.

Кроме того, вы можете заинтересоваться выбором дизайна фасада частного дома.

Запрещается соединять/подгонять соседние сэндвич-панели ударами молотка! Удары повредят всей конструкции и установку панелей придется начинать заново.

Критерии для выбора

Для сборки панелей не требуется много времени. Однако предварительно необходимо понять, получит ли заказчик в итоге то, на что рассчитывает. Рассмотрим как позитивные моменты от использования плит, так и негативные, чтобы окончательно разобраться, подойдут ли они для запланированного строительства. Итак, основные плюсы материала:

• возможность быстрого возведения зданий;
• необязательное наличие мощного фундамента под постройкой;
• возведенная конструкция может быть с легкостью разобрана и перенесена на новое место, так что мобильность обеспечена;
• низкая стоимость, то есть сама постройка обойдется раза в три дешевле аналогичной, из кирпича;
• прочность и пожаробезопасность плит;
• высокие показатели шумо- и теплоизоляции;
• экологичность, а также возможность производить строительные работы в любое время года.

Немногие минусы вряд ли перекроют такие великолепные положительные показатели. Но для того чтобы оценка стала полной и непредвзятой, необходимо упомянуть и про них.

Строения из панелей не перенесут длительной внешней нагрузки, так что на севере страны они могут не выдержать постоянных осадков и налипающего снега (в больших количествах). Зимой придется следить, чтобы на стыках не организовывалось обледенение, так как это затруднит процесс постройки.

Прослужат они около 50 лет, и это крайний срок эксплуатации, заявленный производителями.

Каркас, на который будут крепиться «сэндвичи», должен будет пройти обработку для защиты. Металлопрофиль придется покрыть антикоррозийной смесью, а деревянный каркас пропитать средством от грибка, плесени и гниения.

Если плиты внутри имеют базальтовую прокладку, то со временем могут ухудшиться показатели теплоизоляции.

Проектное положение панелей

Сначала всегда осуществляют их строповку. Производится она на специальной площадке неподалеку от монтажной захватки.

Строповка с помощью специального двухветвевого стропа ваполняется вакуумными захватами при вертикальной или горизонтальной раскладке.

В тех местах, где размещаются захваты, с панелей снимают предохранительную заводскую пленку, поверхность освобождается от пыли и грязи, а если нужно, то и от наледи.

На панель накидывают страховочный ремень, изготовленный из прочного текстиля: для подстраховывания строповки он соединен с механизмом захвата. Подготовленные панели к месту установки подаются приподнятыми на один метр (не выше), потом они опускаются до определенного уровня (30 см) и размещаются в требуемом положении.

Все панели должны быть установлены в соответствии с проектом: на опорные места по заранее отмеченным ориентирам

Неважно, временно или постоянно, но панель должна быть хорошо закреплена специальной оснасткой для монтажа: кондуктор, распорки со струбцинами, покос и прочее. Лишь после ее закрепления панель можно освободить от крана. Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение

Только после этого в соответствии с проектом она закрепляется

Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение. Только после этого в соответствии с проектом она закрепляется. После этого ее можно освободить от временных креплений

После этого ее можно освободить от временных креплений.

Важно постоянно следить за перемещением панели и за ее подъемом – чтобы она не прогибалась, не деформировались ее замки. На ее облицовке не должно образовываться вмятин и дефектов

Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений

Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений.

Шаг крепления и монтаж панелей к металлоконструкциям при вертикальной раскладке

Панели обычно устанавливают гребнем вперед, то есть «шип в паз». Но можно делать это и «паз в шип», наоборот.

Обычно работу по монтажу начинают с угла строения: производят выверку вертикальности, далее прижимают панель к прогонам, закрепляют винтами-саморезами 5,5 см толщиной при их закреплении на ригелях и колоннах из металла.

Длина таких винтов меняется в соответствии с толщиной самих панелей. Для этого разработана специальная таблица.

Подобрав самонарезающие винты необходимой длины, их размещают в одной горизонтали по три штуки в ряд. Шаг крепления сэндвич-панелей к металлоконструкциям составляет около 40 см.

С верхнего торца начинается установка винтов, которые фиксируются к прогонам от верхнего ряда в направлении к нижним.

Если верх панели оставить незакрепленным даже на небольшое время, например, в перерыв, она может сломаться.

В том случае, когда для затягивания винта используется уплотнительная шайба, необходимо учитывать определенные нюансы. Если затяжка будет чересчур тугой, то шайба деформируется.

Процедура считается выполненной оптимально, если шайба не становится плоской, но плотно прижимается к листу.

Снаружи к поверхностям ригелей, балок и стеновых прогонов прикрепляют терморазделяющую полосу.

Это необходимо для понижения воздухопроницаемости в стыках, а также звуковой вибрации самих панелей.

Перед монтажом каждой последующей панели в «паз» замок предыдущей плиты вносят специальный уплотняющий герметик для наружных работ.

Вместо него можно использовать бутилкаучуковый герметизирующий 8-мм шнур или ТСП уплотнитель 8х3 мм.

С их помощью замок уплотняется с внутренней стены. Следующая панель вставляется именно в этот замок.

Потом проверяется плотность соединения, вертикальность панели, осуществляется ее крепление, проводятся все необходимые работы, как и с предыдущими.

Недопустимо образование неплотных соединений и щелей. Торцовые панельные швы обрабатываются ватно-минеральным уплотнителем.

Крепление панелей к конструкциям из стали при горизонтальной раскладке

Как и при вертикальной раскладке, на каркас строения (прогоны и колонны) в том месте, где они будут контактировать с панелями, применяется терморазделяющая полоса.

С угла объекта начинают монтировать панели. Пазом вниз панель устанавливается на цоколь, выверяется ее горизонтальность, и она надежно фиксируется.

Крепление происходит также, как и в первом случае, аналогичным образом, с помощью упомянутых ранее самонарезающихся винтов и герметика. Вертикальные стыки обрабатывают монтажной пеной и минеральной ватой, затем по проекту закрывают специальными фасонными элементами.

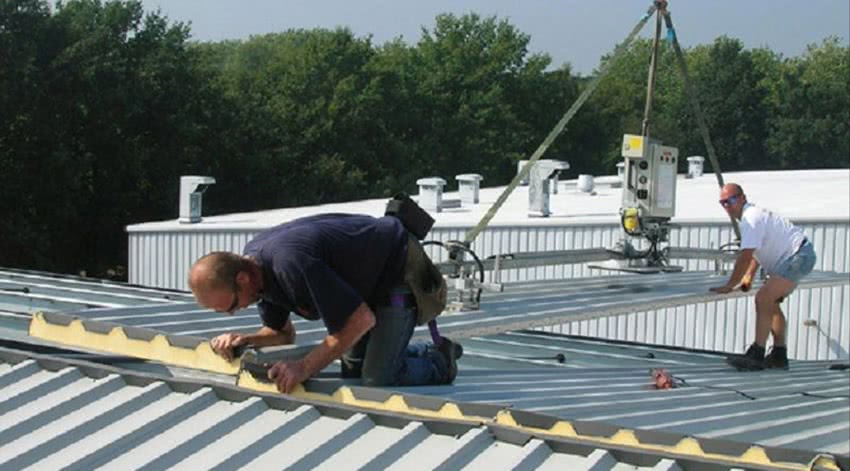

Монтаж кровельных панелей

Кровельные панели гораздо прочнее стеновых. Поэтому они способны выдержать большую снеговую и ветровую нагрузку. Кровельный монтаж начинается после возведения стен и является более ответственным и сложным видом работ.

Поэтому учитываются все нюансы:

• тип кровельных плит;
• вид профиля;
• размер;
• места примыканий;
• количество, расположение и вид элементов соединения;
• крепёжные узлы;
• скат крыши.

Правила установки кровельной панели

При монтаже кровельных «сэндвичей» обычно придерживаются следующих правил:

1. Для снижения вероятности повреждения панелей во время подъёма на «ферму», а также деформации из-за температурных атмосферных колебаний их длина не должна превышать 10 м.
2. С целью увеличения прочности кровли максимальное расстояние между прогонами выполняют в пределах 2-х м.
3. Оптимальный уклон крыши должен находиться в пределах 7 — 15°.
4. Герметичность обеспечивается путём нанесения герметика в пазы замков перед скреплением панелей между собой.

Крепление сэндвич панелей

Специальные соединители представляют собой узлы крепления кровельных сэндвич панелей. Те или иные соединители производятся для панелей с разной толщиной и вариантом конструкции.

Для того чтобы закрепить их правильно, необходимо внимательно следить за тем, чтобы при сверлении соблюдалась перпендикулярность. Также нужно использовать угольники, так как при сверлении ни в коем случае не стоит руководствоваться лишь глазомером.

По причине слишком большой длины соединителей для их сборки будет лучше применять шуруповерты, оснащенные специальной головкой.

Защита крыши должна заключаться в недопущении воздействий не только извне, но и изнутри здания. Для этого используются особые саморезы, выполненные из нержавеющей стали.

Применять их нужно в том случае, если:

• влажность внутри здания слишком большая;
• здание имеет химически агрессивную среду;
• содержимое здание должно быть тщательно защищено.

Соединители панелей защищают отверстия посредством вулканизированного слоя, который имеется на них. Полной герметизации они подвергаются еще в процессе сборки, кроме того, они имеют особую опорную резьбу, помогающую обеспечить водонепроницаемость. Так, защищаются сразу 2 места: и под соединительной головкой, и в месте, где панель соединяется с опорой.

Соответствие особенностей каркаса габаритам панелей

Во-первых, увеличение расстояния между стойками снижает несущую способность (по нагрузке) монтируемых изделий.

Во-вторых, несоответствие в выборе оптимальных размеров приведет к усложнению работы и увеличению отходов производства, следовательно, нерациональным финансовым затратам. Поэтому необходимо заранее предусмотреть, чтобы в процессе монтажа панели пришлось резать как можно меньше.

Все сэндвич панели имеют покрытие на основе полимеров. Следовательно, они «боятся» механических воздействий. Неаккуратное обращение с ними в процессе перевозки к месту работ, хранения и монтажа чревато царапинами, скрыть которые будет довольно сложно. А делать это придется, причем не только из эстетических соображений. Повреждение защитного слоя приводит к развитию коррозийных процессов, что пагубно влияет не только на находящийся под ним, как правило, металл, но и внутренний утеплитель.

Подготовка к монтажным работам

Каркас должен быть точно собран

Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели

В ином случае монтаж слоёных элементов будет невозможен.
Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга.
Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

• Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
• Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
• Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

https://youtube.com/watch?v=fpb34x1duAs

Доставка на объект и подъём на место

Транспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

• Стропы должны быть мягкими.
• Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
• Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
• Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Особенности обработки различных видов материала:

1. OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой. Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
2. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
3. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Крепление панелей

Следует ещё до начала строительства позаботиться, как крепить сэндвич панели к металлическому каркасу, чтобы получить высокую энергоэффективность. Даже используя качественные материалы можно испортить итоговый результат, если не соблюдать технологию.

Важные правила:

1. Саморез располагается на расстоянии 5 см от края элемента.
2. Крепёж всегда монтируется под прямым углом.
3. Самонарезающие болты закручивают до соприкосновения с рабочей поверхностью.
4. Панели стыковывают только вертикально, любой перекос вызывает деформацию замка.
5. Заводское защитное покрытие не такое стойкое, поэтому внешний слой легко повредить и поцарапать, работы ведутся аккуратно.

Саморез не должен слишком плотно входить в материал, прилегающие элементы должны быть параллельны сэндвич-панели. Когда шайба установлена правильно, она плотно прилегает к поверхности. Слабая установка нарушает герметичность, перетянутая нарушает саму шайбу.

Правильная установка крепления Источник all-for-remont.ru

На 4-метровую сэндвич-панель и меньше понадобится 4 самореза, на 6-метровую – 6 саморезов. Если длина превышает 6 м, используют 8 крепежей.

Технология обшивки потолка пластиком

Монтаж несущего каркаса

Деревянный каркас для обшивки потолка пластиком

Перед тем, как подшить потолок пластиковыми панелями своими руками, необходимо соорудить несущую конструкцию, к которой и будут крепиться элементы пластиковой отделки. Процесс его монтажа будет выглядеть следующим образом:

1. До установки каркаса потолочное основание очищают от прежней, плохо держащейся отделки. Если же она держится надежно, можно осуществлять монтаж прямо на нее.
2. Направление монтажа планок каркаса выбирают перпендикулярное тому, в котором будут устанавливаться пластиковые панели (вагонка) (см. Потолочные панели из пенопласта: легкость и простота в одном флаконе) Перед их креплением на потолочном основании проводят параллельные линии разметки, обозначающие места будущей прокладки планок каркаса.

1. Если в качестве несущих элементов выбраны деревянные брусья, то их крепление выполняют непосредственно к потолку, используя для этого перфоратор и дюбеля с саморезами. При этом непременно следят, чтобы брусья в итоге образовали собой ровную горизонтальную плоскость. Для выравнивания брусьев по необходимости используют тонкие деревянные подложки и контролируют степень ровности при помощи строительного уровня.

Установка подвесов по разметке

1. При выборе профильной каркасной системы крепление планок осуществляют посредством специальных металлических подвесов. Кроме того, предварительно по периметру помещения под потолком строго горизонтально монтируют направляющий профиль, служащий для более легкого создания ровной плоскости каркасной системы.
2. Подвесы крепят к потолку вдоль каждой линии разметки с шагом 0,6м. После этого вставляют планки основного профиля с двух сторон в направляющий и прикрепляют его подвесам по всей длине. По необходимости длину профилей корректируют с помощью ножниц по металлу.

Теперь же осталось лишь рассмотреть, как обшить потолок пластиком – видео урок позволит вам уяснить все тонкости процесса обшивки своими руками(см. Пластиковые потолки: особенности монтажа).

Примерно так будет выглядеть каркас, подготовленный к обшивке пластиком

Обшивка каркаса пластиком

Итак, опишем, как зашить потолок пластиковыми панелями своими руками:

1. Элементы пластиковой вагонки или панелей подрезают при помощи ножовки с мелким зубом (по металлу) или электрического лобзика до нужной длины. Рез должен быть перпендикулярным относительно оси элемента.
2. Обшивка потолка пластиком начинается с того, как на стены под направляющим профилем (или брусьями) горизонтально крепится потолочный плинтус (уголок). Между профилем и плинтусом предусматривают небольшой зазор (на толщину пластиковой панели или вагонки). Крепление плинтуса к стене производят с помощью дюбелей и саморезов.
3. Устанавливают первый элемент пластиковой обшивки, внедряя его шип между плинтусом и направляющим профилем (брусом), прикрепленными у стартовой стены (см. Обшивка потолка пластиковыми панелями, особенности, преимущества, монтаж своими руками). Торцы элемента вставляют аналогичным образом в зазоры смежных со стартовой стен.

Альтернативные средства крепления пластика к потолку

1. Когда позиционирование первой панели выполнено, ее жестко прикрепляют к планкам каркаса. Осуществляют это при помощи строительного степлера или саморезов. Крепеж внедряют в ближнюю к каркасу стенку паза пластикового элемента и прикручивают (вбивают) его практически заподлицо. Крепление панели должно выполняться в каждую из перпендикулярно отходящих планок каркаса.
2. Далее вставляют в паз первого элемента шип второго, а также прячут торцы панели (вагонки) за плинтусом, и аналогичным образом выполняют крепеж.

Схема того, как крепить пластик к потолочной поверхности, уже должна быть ясна для простого и понятного выполнения обшивки всей потолочной поверхности. Последнюю пластиковую панель (элемент вагонки) по необходимости подрезают уже по ширине, вставляют шипом в паз предпоследней панели, а другой стороной прячут за плинтус, монтируя элемент в натяг. При этом в жестком креплении последнего пластикового элемента нет необходимости.

https://youtube.com/watch?v=tNx2Tcy3qTY

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Гвл-листы: виды и сфера применения Обзор фильтров для очистки воды амвей На какой высоте должны быть розетки и выключатели от пола в квартире?
