Дома из сэндвич-панелей. технология строительства

Предварительные работы

Перед тем, как крепить панели к металлическому каркасу, необходимо проверить весь комплект. Важным моментом в подготовке является выбор стройматериалов. Монтирование металлокаркаса и сэндвич-панелей можно доверять только профессионалам, тем более, что подобных бригад предостаточно. При найме мастеров с высокой квалификацией стройка обойдется дороже, но все затраты с избытком компенсируются быстротой и качеством сделанных работ. При покупке товара следует ознакомиться с сопровождающей документацией, где указываются особенности установки данной модели панелей, включая крепежные узлы и руководствоваться не ценой, а качеством. Только в этом случае выстроенное здание будет служить долгие годы и сохранит свои технические данные в течение эксплуатируемого срока. Сэкономить можно на покупке сборных панелей. Здесь выбор вида облицовки и типа утеплителя сохраняется за клиентом.

Основные приготовления:

  1. Сборка металлического каркаса, его очистка, грунтовка и окрашивание;
  2. На каркасе сделать отметки, где изделия будут крепиться к колоннам;
  3. Подготовить площадку для временного размещения облицовочных изделий. Ее следует освободить от мусора и застелить полистиролом или пенопластом, можно использовать деревянную чистую поверхность.
  4. Изделия освободить от упаковочной пленки и убрать излишки наполнителя.
  5. Для сборки панелей подготовить инструментарий: пилы циркулярную и ленточную, электролобзик, электроножницы, герметик и уплотнитель, шуруповерт, саморезы, уровень, стропы, захваты, ножовка, доборные детали.

Виды

Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам;
Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы;
Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью

Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат.

Подведем итоги

Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.

Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.

Необходимые материалы и инструменты

Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.

Для строительства фундамента потребуются:

  • бетоносмеситель;
  • портландцемент М400;
  • песок;
  • гравий;
  • ёмкости для воды и раствора;
  • арматура сечением от 8 мм;
  • вязальная проволока;
  • материал для опалубки: доски, фанера, ОСБ;
  • лопаты штыковая и совковая;
  • рулетка;
  • пузырьковый строительный уровень;
  • колышки и разметочная шнурка.

Для монтажа каркаса и сэндвич-панелей понадобятся:

  • дрель и длинные сверла;
  • шуруповёрт мощностью 600-750 Вт;
  • самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).

Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.

Как крепятся сэндвич панели

Кратко рассмотрим, как крепить панели-сэндвичи к каркасу. Сегодня насчитывают восемь вариантов узлов крепления:

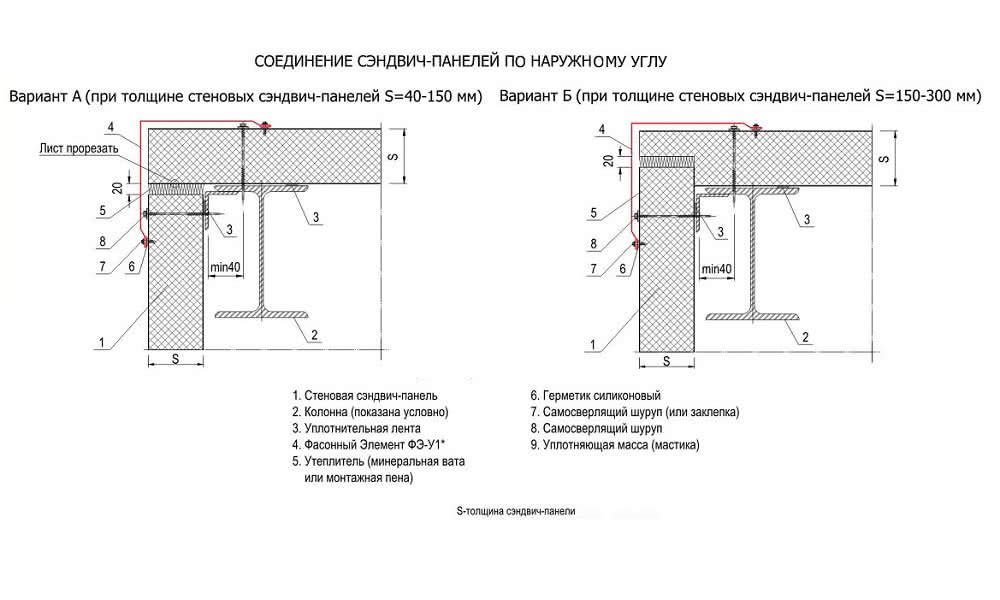

  • уголковый стык;
  • стык стеновых фасадных панелей;
  • узел крепления стеновых фасадных элементов;
  • коньковый узел для кровли;
  • парапетный узел примыкания;
  • продольный узел крепления облицовки кровли;
  • подшивка — узел свеса — и стык панелей кровли;
  • примыкание крыши к стене.

Для поперечного стыка стеновых полотен между опорной конструкцией и стеновой сэндвич-панелью используются самосверлящие шурупы с уплотнительной лентой. Каждый типовой узел крепления можно подробно разобрать на чертежах.

Монтаж сэндвич-панелей

Огромнейшим запасом прочности обладают двухэтажные коттеджи, построенные из SIP-панелей. Добавление третьего и других этажей обычно не влияет на этот показатель. Внешняя отделка дома из СИП панелей может быть абсолютно любой. При этом такая дополнительная прочность достигается без дополнительных затрат. Можно сказать, что это конструктивная особенность данной конкретной технологии.

Иногда технологию из этой групп называют бескаркасной, чтобы подчеркнуть роль панелей в качестве несущих элементов. В этом тоже нет никакой ошибки. Для таких конструкций необязательно присутствие наружного, внутреннего каркаса. Для соединения главных элементов во многих ситуациях используют специальные термовставки либо шпонки из OSB-3.

Монтаж сэндвич-панелей, видео:

В большинстве случаев несущая конструкция дома собирается именно из панелей. Это касается крыши, перекрытия и стен. Но производство сип панелей позволяет применять их как в качестве утеплителей для ограждающих конструкций, так и для обустройства внутренних перегородок. Силовой каркас тоже нередко обшивается этим материалом.

Если речь идёт об индивидуальном строительстве, то при устройстве перекрытий и крыш часто применяют специальный опорный каркас. Прогонами называются несущие балки, на которые опираются панели в разных частях дома.

Можно сказать, что в таких домах часто совместно используют как классические варианты, так и современные решения.

По материалу стен принято классифицировать каркасные дома в нашей стране. Например, классические стропильные крыши присутствуют практически у всех кирпичных домов. Это значит, что они будут деревянно-каркасными. Чтобы было проще, следует называть «канадскими» дома, где стены полностью состоят именно из SIP-панелей. Ведь именно при использовании их в стенах, проявляется большая часть достоинств материала.

Вас заинтересует эта статья – Строительство каркасных домов, отзывы жильцов.

Кроме того, стоит отметить и свойства теплоизоляции, которые позволяют применять его даже в строительстве чердачного или нулевого перекрытия в крыше. Внутренняя отделка дома из СИП панелей никогда не доставит проблем.

Технология SIP — это не альтернатива традиционным каркасам, а их расширение. Если грамотно использовать эту технологию, то характеристики дома в значительной мере улучшаются.

Cтроительство домов из сип панелей, видео:

Перечислим основные преимущества:

  1. Абсолютная безопасность для окружающей среды. Решив построить дом из сип панелей своими руками, его владельцы защитят и своё здоровье.
  2. Чрезвычайная прочность конструкции.
  3. Неприхотливость в обслуживании, надёжность.
  4. Не нужны кондиционеры, мощные системы отопления.
  5. Сам дом медленно остывает, но быстро прогревается.
  6. И в жару, и в стужу внутри будет максимально комфортно.
  7. Окружающий ландшафт изменяется в минимальном объёме.
  8. Строительство можно проводить в любое время года.
  9. Брак сводится к минимуму, оборудование для производства сип панелей используется только заводское.
  10. Не нужно использовать специальную технику, всё собирается очень быстро и просто.
  11. Вполне можно поставить винтовой фундамент, на это максимум уходит один день.
  12. Вес дома очень маленький.
  13. Сразу после сборки можно начинать отделочные работы, усадки материал не даёт.
  14. Коробка дома готовится всего за одну — две недели. Сроки строительства минимальны.
  15. Минимальными являются и общие расходы на такое строительство.
  16. На отоплении можно сэкономить в несколько раз больше, чем при использовании других материалов и решений.
  17. Теплозащита по-настоящему уникальна. И сам дом выходит в полтора раза дешевле, чем другие разновидности.

Относительно нашей страны можно сказать, что материалом стен всегда определялось общее качество дома. Традиционными вариантами для создания качественных конструкций всегда считались дерево и камень.

Плюсы и минусы материала

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

  1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
  2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
  3. Отсутствие усадки.
  4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
  5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Делаем гараж из СП

Выбор проекта для гаража

Для постройки гаража не нужно особых навыков, поэтому его вполне можно изготовить самостоятельно. Перед этим необходимо:

  1. Определиться с местоположение будущего гаража.
  2. Выбрать параметры размеров (длину, площадь, ширину).
  3. Выбрать расположение окон и форточек, а так же их расположение.
  4. Решить с выбором ворот (местоположение, материал и тд).
  5. Сделать выбор вентиляции.

Виды ворот для гаража:

  • распашные,
  • откатные,
  • подъемные,
  • рулонные.

Большинству владельцам автомобилей не нравится когда в гараже присутствуют окна. Это в первую очередь источник для холодного воздуха, во вторую ненужные траты и установка окон. Для гаража более важным считается проведения света и электричества. Немаловажная часть такого помещения — это полы.

  • земельный,
  • глинобитный,
  • из дерева,
  • из бетона.

Крышу для гаража чаще делают либо плоской, либо со скатом на один угол.

Технологии постройки гаража

  1. Финская (все элементы и стены возводятся из панелей), используя металлокаркасную основу).

  2. Российская — немного измененная технология, перекрытия производят из деревянных материалов.

Каркас из металла изготавливают из:

  • стоек и ферм, которые изготавливаются вместе с сэндвич-панелями,
  • профильной трубы и уголков из металла,
  • газовая или электрическая сварка,
  • болты.

Фундамент

Способы:

  • ленточный фундамент с мелкими заглублениями,
  • фундамент с использованием железобетонных плит,
  • свайный способ.

Самым оптимальным будет выбор ленточного фундамента и самостоятельная его заливка.

Плюсы:

  • Отпадает надобность в обустройстве напольного покрытия,
  • Устойчивость. Балансирует колебания земельного покрытия.
  • Выдерживает огромные веса.

Этапы установки плиточного фундамента:

  1. Определяется местоположение будущего гаража. Осуществляется разметка территории и натягивают шпагат для разметки.
  2. Образуем отверстие под котлован в районе разметок. Дно и стенки укладываем виброплитой.
  3. Насыпаем песок толщиной 50-70 мм. Слой должен быть равномерным, после чего его необходимо утрамбовать и выровнять.
  4. Монтирование опалубки, либо если нет материалов укладывают слой рубероида на стенки.
  5. Сборка металлического каркаса, выполняющего роль армирующей плиты.
  6. Заливание бетонного основания.

Каркас для гаража из сэндвич-панелей

Опоры из каркаса устанавливают вертикально, двумя методами:

  • небольшим углублением в грунтовое покрытие,

  • при помощи анкеров прикрепляют к фундаменту

Соединяют элементы:

  • винтами,
  • болтами,
  • шурупами-саморезами,
  • сваркой.

Обшивка гаража СИП-панелями

Перед монтажом панелей, на них сверлят отверстия для крепежей. Расстояние между панелью и краем поверхности не менее 5 сантиметров. Все крепежи обязательно должны быть под углом 90 градусов.

Главные правила выполнения монтажа:

  1. Самый первый этап снятие заводских пленок с сэндвич панелей с замков. После полной установки происходит снятие панели.
  2. При укладке по горизонтали работают по системе снизу-вверх. По вертикали крепление панелей происходит от края каркаса.
  3. Во время установки контролируют вертикальность при помощи пузырькового уровня.
  4. Замки скрепляют силиконом.
  5. Для кровли используются специальные, вспомогательные площадки.
  6. Монтирование фасонов производят после окончания установки стен и кровельного покрытия.

Обшивка гаража может происходить в любую погоду. Только необходимо соблюдать температурные условия производителей герметика и монтажной пены.

Отличие СИП панелей от сэндвича с профлистом

При производстве сэндвича теплоизолятор приклеивается к профлисту либо ОСБ, ДСП под давлением. По отдельности каждый из указанных материалов не обладает жесткостью, достаточной для выдерживания конструкционных, эксплуатационных, ветровых, снеговых нагрузок, присутствующих в любом здании.

Соединяя профнастил с экструдированным пенополистиролом, можно получить исключительно облицовку с высоким теплосопротивлением, не более того. Ситуация в корне меняется в СИП панелях:

  • после приложения усилия при склеивании ориентировано-стружечных плит с пенополистиролом панель становится конструкционным материалом
  • каждое изделие обладает самонесущими свойствами,
  • однако необходимая жесткость конструкции коттеджа достигается лишь после полной сборки здания

На быстровозводимые здания из сэндвич панелей цена значительно ниже, чем на срубы, кирпичные дома. Бюджет строительства сопоставим с возведением каркасного жилища. Однако, полностью отсутствуют мостики холода, кровля получается теплой по умолчанию, имеет сплошную обрешетку.

В технологии быстровозводимых сооружений сэндвичи из профлиста крепятся на прогоны, приваренные к металлическому каркасу, без которого здание не простоит и года. По сути, технология является металлическим фахверком – любую панель можно демонтировать для замены без снижения конструкционной прочности каркаса.

Коттедж из СИП панелей «каркасником» не является. Брус или доски, которыми панели крепятся друг к другу, не обладают конструкционной жесткостью, не объединяются в общую пространственную систему. Достаточно убрать несколько панелей, чтобы коттедж рассыпался, как карточный домик. В то же время, после монтажа последнего элемента, коробка становится жесткой самонесущей конструкцией.

Сложности, с которыми предстоит столкнуться

Обыкновенная СИП панель состоит из OSB панелей, между которыми закачивается клей под высоким давлением. Кроме того, необходимо использовать плёнку, которая будет эффективно защищать панель от проникновения влаги извне.

Здесь мы и сталкиваемся с первой сложностью – клей допускается использовать далеко не каждый. На самом деле, речь идёт даже не о токсичности по отношению к человеку. Можно не пытаться совершить открытие – эксперименты с нерекомендованными клеевыми составами гарантированно приведут к неудаче.

Сегодня на рынке присутствует всего несколько клеевых составов, которые позволяют создавать СИП панели:

  • Macroplast UR 7229/722/;
  • Kleiberit 502.8.

Суть их применения заключается в следующем. Они достаточно быстро высыхают, то главное при попадании в среду между двумя OSB панелями начинается стремительное расширение. Необходимо создать давление в 18 тонн (средняя величина).

Плюсы

Преимущества использования стеновых сэндвич-панелей:

  • Доступная стоимость. Для возведения дома из сэндвич-панелей не придется вкладывать колоссальные суммы, как например, при строительстве из кирпича.
  • Малый вес. Панели легко транспортировать и монтировать. Небольшой вес стен позволяет отказаться от заливки массивного фундамента.
  • Высокая скорость возведения постройки. Собрать дом по готовым чертежам можно за несколько дней.
  • Высокий уровень шумоизоляции. Внутри дома будет всегда тихо, но для этого нужно позаботиться о качественных окнах и дверях.
  • Экономия на отоплении. Сэндвич-панели теплые, поэтому их используют для строительства даже в северных регионах России. Главное, добиться герметичности постройки.
  • Пожаробезопасность. Если выбрать панели с наполнителем из минеральной ваты или пенополистирола, можно не переживать по поводу их возгорания. Вата не горит совсем, а полистирол пропитывают специальными составами, которые гасят огонь через 2-3 секунды после контакта с пламенем.
  • Гигиеничность. Даже при условии повышенной влажности в помещении, в панелях не появится плесень и не будет размножаться грибок.
  • Экологическая безопасность. Сэндвич-панели изготавливаются не из натуральных материалов, но добросовестные производители используют для их производства только качественное сырье. Поэтому проживание в таких домах безопасно для здоровья.
  • Долговечность. Есть мнение, что сэндвич-панели быстро разрушаются, но на самом деле при покупке качественного строительного материала, он прослужит не менее двух десятилетий.
  • Прочность. По этому показателю здания из сэндвич-панелей не уступают блочным конструкциям. Материал можно использовать для возведения несущих стен, перекрытий и перегородок, а также для монтажа кровли.
  • Увеличение жилой площади за счет малой толщины стен. При строительстве из блоков, кирпича или древесины, стены будут гораздо шире.
  • Отсутствие зависимости от погодных условий. Строить дом можно как летом, так и зимой.
  • Отсутствие усадки. Это позволяет начать ремонтные работы сразу после возведения дома.

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет собой материал, в котором финишное кровельное покрытие сочетается с утеплителем. Из-за нестандартной структуры строительного сырья конструкция крыши собирается особым образом и становится более простой.

Устройство трёхслойной крыши

Сэндвич-панель создаётся из трёх пластов:

  1. Верхний стальной лист с рёбрами жёсткости, защищённый плёнкой из полимеров и цинка, которая оберегает материал от неблагоприятных явлений природы.
  2. Утеплитель в середине, которым может быть минеральная вата, пенополистирол, базальтовое и стеклянное волокно или пенополиуретан — лучший материал, что доказывается его высокой огнеупорностью.
  3. Нижний стальной лист, предохраняющий слой теплоизоляции от воздействия паров, поднимающихся из дома.

Между собой слои сэндвич-панели связывает пенополиуретановый клей

Благодаря необычному строению сэндвич-панелей крыша из этого материала может сооружаться без полноценной стропильной системы. Несущая конструкция кровли под трёхслойные плиты максимально упрощается: между фронтонами укладывается коньковый прогон, а на боковых стенах — балки, заменяющие мауэрлат.

Если расстояние от мауэрлата до конька слишком большое и размеры сэндвич-панелей не позволяют его перекрыть, то к основным элементам основания под кровельный материал добавляют ещё несколько прогонов. Без них не обойтись, когда пролёт достигает 4 м в длину.

Если расстояние от мауэрлата до конька превышает 4 м, на кровле монтируют дополнительные прогоны

Через какие промежутки располагать добавочные прогоны, решают, ориентируясь на тип сэндвич-панелей. Для клеёного материала подходит шаг опорных элементов 2 м, а для кассетного — не более 3,5 м, так как это покрытие считается очень жёстким. Внешне эти плиты похожи, но кассетные сэндвич-панели весят меньше и имеют вентилируемый зазор между профилем и утеплителем.

Необходимый угол наклона

Сэндвич-панели можно укладывать на кровлю с углом наклона не менее 7°. Исключение составляют только крыши, лишённые окон и отверстий для вертикальных конструкций (например, труб) и закрытые цельными панелями по длине. На них материал можно класть под углом 5°.

Выбор степени наклона кровли зависит от погодных условий в зоне строительства. Если главная особенность местного климата — постоянные дожди, то кровельный скат желательно сделать крутым, то есть наклонённым хотя бы на 40°. Большой угол ускорит сток воды с поверхности крыши. А в регионах, где осадки выпадают чрезвычайно редко и стоят жаркие дни, целесообразнее строить кровлю с уклоном от 7 до 25°.

Сэндвич-панели можно монтировать на крышу, наклонённую как минимум на 7 градусов

Если при строительстве кровли из сэндвич-панелей правило о минимальном уклоне проигнорировали, это принесёт одни беды: на покрытии будет скапливаться много воды, способной в короткие сроки нарушить герметичность швов. При заморозках и оттепелях, с превращениями в лёд и обратно, вода станет портить защитную оболочку материала и активизировать процессы ржавления металла.
