Основные виды электрических розеток: внимательный взгляд на вопрос

Разнообразие электрических розеток

Чтобы правильно выбрать и установить розетку, необходимо знать, какие в продаже бывают устройства. Следует быть осведомленным о всех технических особенностях и требованиях к этим изделиям.

Параметры классификации электрофурнитуры

В основе градации электроприборов лежат следующие признаки:

1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя – C или F.
3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда.

Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Также существуют модели со специальными техническими особенностями. Например, розетки с заземлением, крышкой, шторками, подсветкой и т.д.

Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Подбор розеток: учет назначения помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых.

Монтажом розеток на заводах и фабриках занимаются мастера-электрики, а вот установкой и подключением розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розетками. В жилом помещении квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок на 4-6 разъёмов.

В ванной и санузле рекомендуем монтировать влагозащитные розетки с защитными крышками, которые имеют класс влагозащиты IP44.

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, чтобы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используют современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты).

Для электропитания техники такого плана необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций лучше применять розеточные конструктивы. Они экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество кухонных помощников: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Варианты выбора.

Для прокладки домовой или квартирной сети скоростью до 100 Мбит/с по минимальной цене можно использовать 2-х парный неэкранированный кабель категории 5е. Он стоит от 500 до 1200 рублей за 100м.

Для прокладки домовой или квартирной высокоскоростной сети (или сети с запасом для развития) следует использовать кабель категории 6. Такой стоит от 1300 до 3300 рублей за 100 м.

Если требуется кабель для прокладки линии связи в условиях сильных помех от производственного оборудования, обратите внимание на экранированные кабеля и озаботьтесь наличием качественного заземления в местах прокладки кабеля и установки сетевого оборудования. Экранированный кабель будет стоить от 1300 до 3500 рублей за 100 м

Если же кабель еще предполагается натягивать между опорами, то следует обратить внимание на наличие несущего троса. Стоит такой будет 2800-3500 рублей за 100 м

Источник

Критерии выбора розеток и выключателей

Специалисты рекомендуют выбирать розетки и выключатели для квартиры и дома, полагаясь на ряд критериев. Об основных из них будет рассказано ниже.

Тип розеток

Разделяют 2 образца розеток: внутренний (классический) и наружный. В первом случае элементы вывода электросети будут скрыты в стене. Это очень удобное решение, ведь пользователю виден исключительно кожух, а сердцевина остается внутри стенки. Специалисты советуют использовать его для закрытого типа проводки. Наружная розетка предназначена для открытой проводки. Внешний вид оформления корпуса позволит сделать акцент в дизайне помещения.

Наружная розетка

Степень защиты

Если присмотреть, на корпусе розеток есть специальная маркировка – IP, обозначенная буквами «А» и «В». Под ними стоит понимать цифровые значения, которые отвечают определенной защите. К примеру, в квартиру в любую из обычных комнат достаточно будет установить розетку с IP 20, которая в соответствии с расшифровкой имеет защиту от пальцев и предметов (диаметр не более 12 мм), но не оборудована влагозащитными свойствами. Для ванной комнаты нужно подыскать вариант с защитой от влаги.

Внешний параметр

На рынке много разных дизайнерских решений, которые варьируются по форме, цвету и материалу. Выбор только за вами. Если растерялись и не знаете, какие розетки и выключатели лучше купить – лучшим советом в данном случае станет полагаться на общий интерьер своего дома или квартиры.

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.

Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Классификация по типу подсоединения провода/кабеля

Подключение провода может осуществляться через прямой конец или конец, скрученный в виде петли. В последнем случае контакт получается более надежным, так как проводник имеет большую контактную площадь. При стыковке прямого провода нужно с особой тщательностью зачищать его монтажный участок, так как площадь соприкосновения с контактами розетки гораздо меньше.

Кроме этого, провод может фиксироваться двумя способами – при помощи винтов и посредством специальных зажимов. Зажимы хороши тем, что позволяют устанавливать розетки быстрее. Качественные зажимные розетки обеспечивают хороший контакт долгое время. Что касается традиционных винтовых соединений, то они тоже являются надежными. Их недостаток в том, что они требуют периодического подтягивания – по причине ослабления винтов из-за регулярного нагрева/остывания.

Розетки нередко объединяются в модули. В продаже есть изделия такого типа с отверстиями для параллельного подключения к электрической сети.

Порядок монтажа и подключения

Независимо от того, как сделано заземление розетки, при её подключении должны учитываться следующие обстоятельства:

• тип используемой в вашем жилище проводки, монтаж которой организуется закрытым способом или открыто;
• вид устанавливаемого изделия, которое может иметь различные исполнения (одинарная розетка, двойная или даже тройная).

Для открытой проводки, которая традиционно применяется в частных жилых строениях, удобнее всего воспользоваться наружным вариантом установки розетки, закрепляемой на специальном основании (так называемом «подрозетнике»). При этом заземляющий провод подключается к соответствующему контакту розетки открытой проводки, которая иногда ещё называется накладной. Перед тем как заземлить розетку в цепи скрытой проводки вам необходимо будет найти в жгуте заземляющий проводник (с изоляцией жёлто-зеленой расцветки) и подсоединить его к соответствующему контакту изделия, с которого предварительно удалена декоративная крышка. Отметим, что в определённых ситуациях, которые уже упоминались нами ранее, в качестве заземляющей жилы используется отдельный медный провод, специально прокладываемый от распределительного шкафа. В этом случае для подключения розетки с заземлением вам следует воспользоваться именно этой жилой, соединённой другим своим концом с главной заземляющей шиной (ГЗШ).

Выбор и подключение

Прежде чем начинать подключение силовой розетки своими руками, целесообразно оценить, насколько верно вы выбрали тип и вид устройства.

Во внимание принимают несколько параметров:

Во-первых, это место установки и особенности электропроводки, способ ее укладки.
Во-вторых, важно рассчитать требуемый номинал.
В-третьих, наличие заземляющей защиты.
Ну и, в-четвертых, стоимость розетки и качество ее исполнения.

В дополнение к силовым разъемам приобретаются и активно используются разнообразные аксессуары – удлинители, разветвители, приспособления для защиты детей, переходники и адаптерные устройства.

Электропитание сначала поступает на разъемы, а затем с вилки снимается на точку потребления. Зажимы с клеммами винтового типа позволяют обеспечить надежное соединение проводки с контактами.

Выбирать кабель для силовой розетки можно с проводкой гибкого типа. Но если вы работаете с многожильной проводкой, то контакты надо регулярно обслуживать, оценивая их состояние. Поэтому часто рекомендуется заменить лужение наконечниками.

Электрика. Как выбрать кабель для питания розеток и света.

Расскажу сегодня о том, какой кабель следует заложить для освещения и для питания розеток, и какими расчетами я руководствовался.

Какой кабель я использовал в квартире?

Для питания сети розеток я использовал кабель ВВГНГ c бездымной изоляцией сечением 2,5мм2 и для сети освещения квартиры 1,5мм2, тоже ВВГНГ.

Что такое сечение кабеля?

Под словосочетанием «сечение кабеля» принято понимать площадь поперечного сечение одной жилы, или сечение суммы жил если кабель многожильный.

Многожильные кабеля мы пока что не рассматриваем, так как для квартирной сети подходит только моножильные. А точнее они подходят не для сети а для коммутационного оборудования, проще сказать для автоматов, розеток, выключателей и соединителей, с моножильным кабелем соединять все существенно проще. Но есть у ВВГНГ и соответствующий минус, это то, что гибкость кабеля сильно ограничена поскольку три толстых жилы внутри кабеля ограничивают возможность его протяжки.

Как понять какое сечение кабеля?

Нам нужно просто уточнить в документации к кабелю, какую максимальную силу тока он способен долгосрочно проводить при напряжении сети 220V. С этим значением мы способны рассчитать мощность, которую способен выдержать кабель, просто помножив силу тока на напряжение!

Выбирайте кабель с запасом по мощности, этот запас позволит сохранить в безопасности электрику вашей квартиры и защитит ее от возгорания в случае короткого замыкания или превышения мощности.

Для того, чтобы понять каким кабелем вам нужно тянуть освещение, вам нужно узнать типы светильников и их мощность. По следующей формуле вы сможете понять какой примерный ток будет потреблять светильник.

Далее вам нужно будет сложить силу тока, потребляемую всеми светильниками вашей квартиры подобрать кабель ВВГНГ с подходящими параметрами.

Спасибо за прочтение, жду ваших комментариев!

Источник

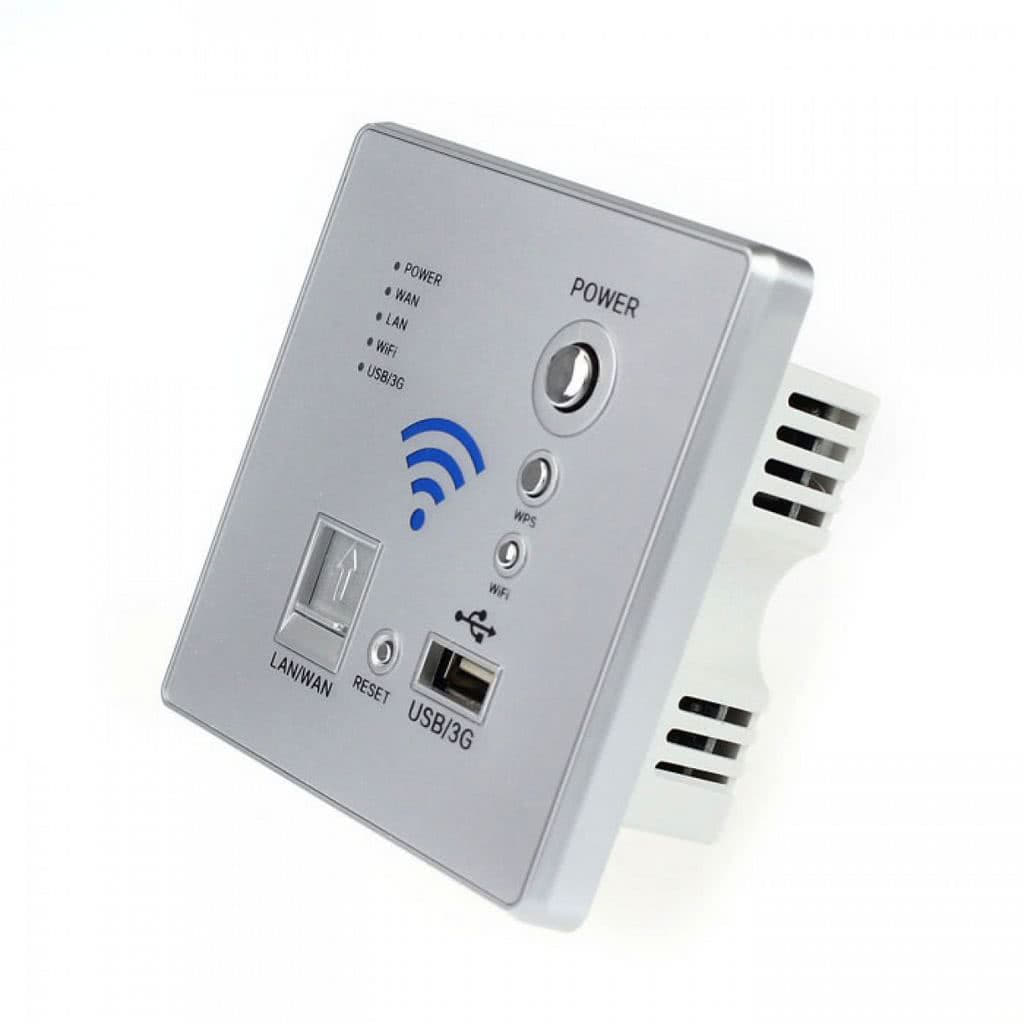

Встраиваемый в стену Wi-Fi маршрутизатор

Для того чтобы устройство, предназначенное для усиления беспроводного сигнала, не занимало много места и обеспечивало максимальное удобство в эксплуатации, оно может быть встроенным в стену по типу обычной электрической розетки.

В качестве примера можно привести устанавливаемый стационарно маршрутизатор MZK-KR150N от японской компании Planex Communications. Это устройство подключается к Ethernet при помощи кабеля, проложенного в стене и заведенного в его монтажную коробку. В ней же подключается питание устройства.

Надежная передача сигнала обеспечивается путем использования антенны на лицевой стороне корпуса маршрутизатора. Такое устройство обеспечивает достаточно высокую скорость передачи данных по вай фай (150 Мб/с), а также через порт Ethernet (10/100 Мб/с).

Для решения проблемы недостаточного качества покрытия вай фай в собственной квартире могут быть использованы различные способы. Выбор одного из них должен быть сделан, исходя из особенностей планировки, итоговой стоимости устройства, а также эффективности его работы в условиях конкретной квартиры.

Источник

Правильное подключение проводов

Присоединение к контактным пластинам осуществляется через безвинтовые зажимы, винты. Чтобы не использовать отвертку, рекомендуется применить во время монтажа прижимные контакты. Что касается винтовых соединений для электророзеток, они подразделены на два типа:

1. Крепление только с прямым концом.
2. Крепеж через петлеобразный провод. В этом случае создается большая контактная площадь для соприкосновения с проводником.

В первом случае процесс работы заключается во вставке подготовленного провода в контакт с последующей затяжкой винта удобным способом. Что касается второго типа розеток, понадобится дополнительное время для создания петли с помощью круглогубцев. Винты при этом демонтируются полностью, так как необходимо надеть петельку, скрутить узел. В ходе эксплуатации розеток их контакты нагреваются и остывают, результатом чего выступает ослабление винтового элемента. Специалисты рекомендуют регулярно подтягивать такие детали.

Среди многих видов розеток электрических спросом пользуются те из них, что оснащены прижимной фиксацией и отличаются максимально быстрым монтажом. Зачищенный провод размещается до упора в гнезде, оснащенном плоскопружинным зажимом. Пружина упругая, она поддерживает контакт в хорошем состоянии.

Виды электрических розеток

Галерея изображений
Фото из
По способу установки розетки подразделяются на накладные, устанавливаемые поверх стен, и встроенные, механизм которых вместе с проводкой заглублен в стену

Встроенные розетки с механизмом, скрытым в стене, выигрывают по эстетическим показателям и критериям безопасности. Однако процесс их установки значительно сложнее

Оба вида розеток производятся с винтовыми зажимами. Зачищенные от изоляции жилы проводки в этих устройствах фиксируются винтами

Для облегчения и ускорения электромонтажных работ выпускают розетки с пружинными клеммами, которые к тому же создают более надежное соединение

Накладные розетки в ретро стиле

Розетки для скрытой электропроводки

Терминал розетки с винтовыми клеммами

Розетка с пружинными фиксаторами

В основе деления электроустановочных устройства на типы лежат следующие признаки:

1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя — C или F.
3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда. Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Также существуют розетки со специальными техническими особенностями. Например, заземлением, крышкой, шторками, подсветкой и т.д.

Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Дополнительные функции

Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:

1. Влагозащищенные. Евророзетки со степенью защиты IP 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.
2. Модель с устройством защитного отключения – отключает электроэнергию при обнаружении опасной утечки электрического тока.
3. Модель с таймером. Используя такой вид электрофурнитуры можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.
4. Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.
5. С выталкивателем вилки. Если у Вас часто розетка вырывается из стены, рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.
6. Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.
7. Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.
8. GSM и Wi-Fi розетки. Для тех, кто решил внедрить в свое жилье систему «Умный дом», рекомендуем использовать умные розетки, которыми можно управлять со смартфона.

Почерпнуть для себя еще немного информации о видах изделий Вы можете на видео ниже:

Какие бывают выключатели и электророзетки?

Вот мы и рассмотрели все типы и виды розеток электрических, которые можно использовать в бытовых нуждах на сегодняшний день. Кстати, кроме штепсельных устройств существуют телефонные, телевизионные (для ТВ кабеля) и другие, но о них мы поговорим в отдельной статье!

Советуем прочитать:

Какие бывают выключатели и электророзетки?

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки

В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.

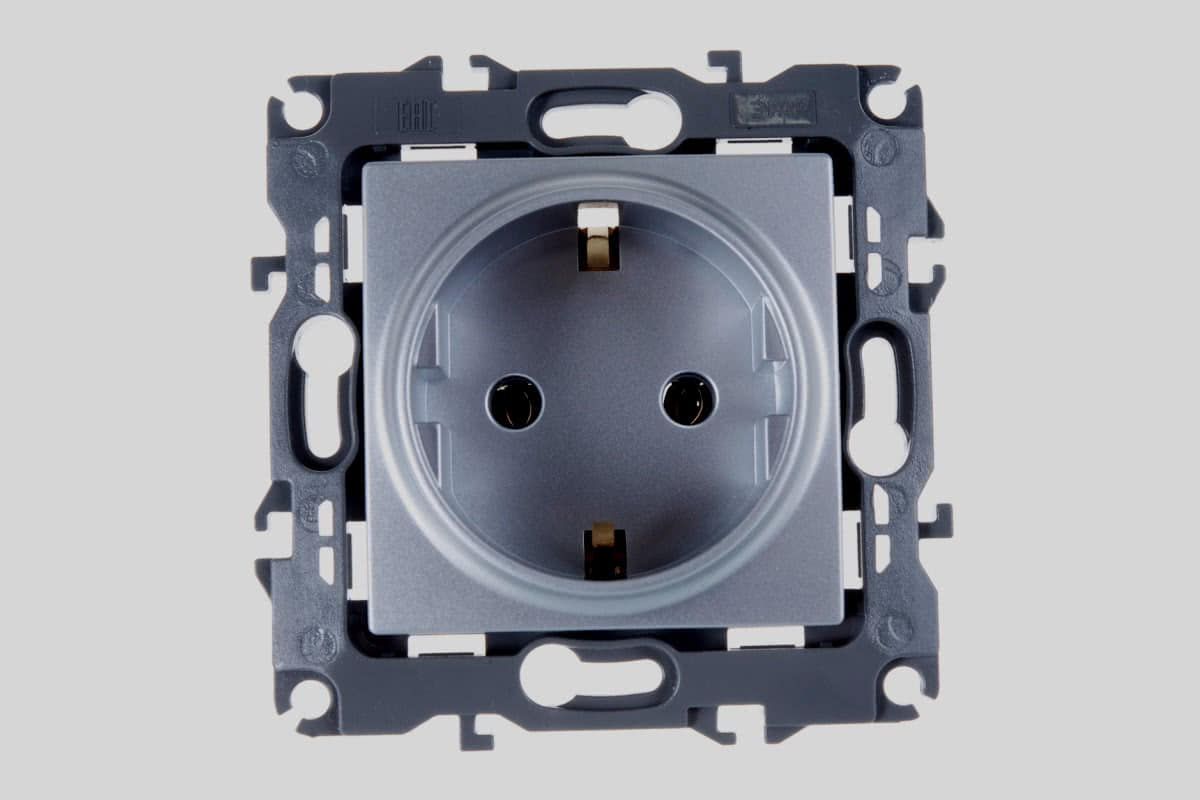

Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку

Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

1. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

1. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

1. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
   • Коричневый.
   • Бело-коричневый.
   • Зелёный.
   • Бело-зелёный.
   • Синий.
   • Бело-синий.
   • Оранжевый.
   • Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

Рейтинг лучших встраиваемых розеток

Volsten V-01/15/F-12/M, RJ/11 Magenta Argento, 10015 (15590822)

Одноместная розетка предназначена для подключения телефонов. Подходит как для загородного дома, так и квартиры, а также офиса. Требует скрытого монтажа. В комплекте имеется рамка. Защитные шторки, заземление и крышка не предусмотрены. При изготовлении конструкции используется прочный пластик. Выполнена в серебристом цвете. Станет украшением любого интерьера. Весит 50 г. Параметры – 70х70х35 мм. Установка происходит быстро и без проблем. Можно использовать как крестовую, так и шлицевую отвертку. Зажимные контакты удобные.

Цена приобретения – 225 рублей.

Volsten V-01/15/F-12/M, RJ/11 Magenta Argento, 10015 (15590822)

Достоинства:

• красивый внешний вид;
• практичность;
• компактность;
• надежность.

Недостатки:

Universal Севиль С-0047 (15529321)

Продукт от отечественного производителя, сборка которого осуществляется на территории Китая. Пользуется большой популярностью благодаря наличию защитных шторок. Заземление отсутствует. Идеально впишется в любой интерьер. Не боится пыли в повышенной влажности. Габариты – 80х80х30 мм. Тип монтажа – скрытый. Одно гнездо. Реализуется в сборе, поэтому установка занимает считанные минуты. При изготовлении корпуса используется добротный пластик.

Средняя стоимость – 132 рубля.

Universal Севиль С-0047 (15529321)

Достоинства:

• безопасность;
• надежность;
• высокое качество сборки;
• простота в эксплуатации;
• трехлетняя гарантия от производителя.

Недостатки:

Schneider Electric 2-m Atlas Desing ATN-000520 1240315 (15846285)

Продукт от французского производителя. Число гнезд – 2 единицы. Продается в сборке. Максимально допустимый показатель тока – 16 А. Уровень защиты – IP20. Цвет привлекательный – шампань. Изделие выполнено из добротного пластика. Вес – 0,067 кг. Размеры – 83х125х40 мм. Продается в прочной упаковке. Отзывы только положительные.

Средняя цена – 302 рубля.

Schneider Electric 2-m Atlas Desing ATN-000520 1240315 (15846285)

Достоинства:

• практичность;
• безопасность;
• функциональность;
• износостойкость.

Недостатки:

Эра 12/2101/03 2Р+Е Schuko, 16АХ/250Вб Б0014677 (15747387)

Изделия выпускаются китайской компанией, однако качество сборки и используемых материалов на высоте. Предназначена для подключения к электросети бытовой техники. Имеется заземление. Обладает современным внешним видом. Расцветка корпуса – серебристая. Декоративная рамка в наборе отсутствует, что дает возможность выбрать ее на любой вкус и цвет. Количество гнезд – 1. Степень защиты – IР20. Установка не модульная. В комплекте присутствует накладка. Изготовлена из качественного поликарбоната. Крышка и защитные шторки отсутствуют.

Средняя стоимость – 263 рубля.

Эра 12/2101/03 2Р+Е Schuko, 16АХ/250Вб Б0014677 (15747387

Достоинства:

• наличие заземления;
• скрытый монтаж;
• автоматические клеммы;
• количество кабелей – 2;
• компактность;
• безопасность;
• надежность;
• простота использования;
• долгий срок службы.

Недостатки:

Похожие записи:

Пуццолановый портландцемент: особенности и где применяют Укладка ламината по диагонали Меняем чугунный радиатор отопления на биметаллический своими руками Дизайн ванной комнаты площадью 3 кв м Что такое фреон, состав, свойства и таблица технических характеристик Цементно-песчаный раствор и его технические характеристики: плотность, вес, пропорции, марки, приготовление, состав
