Монтаж автоматов

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

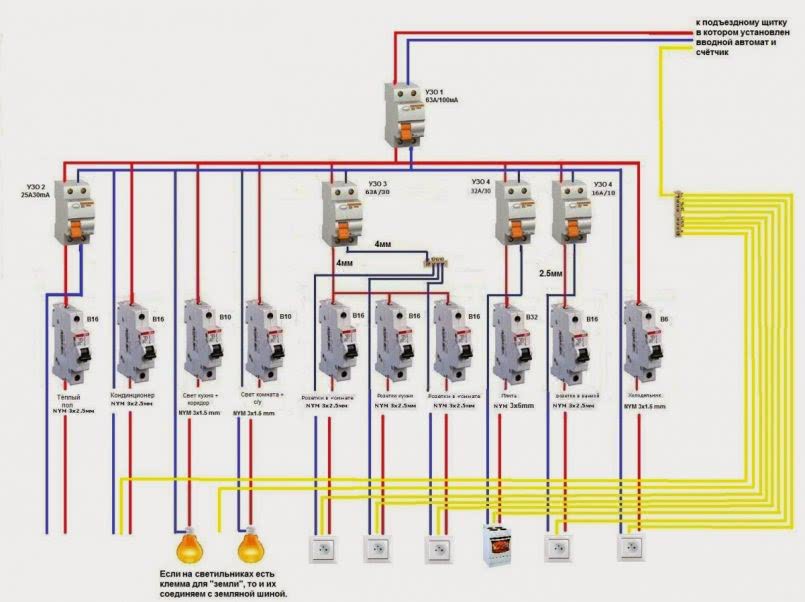

Подключение на входе и на отходящих линиях (в однофазной сети)

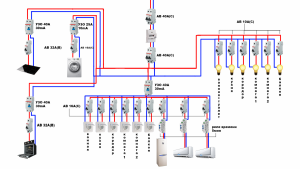

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

• Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
• Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
• Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Инструменты для установки розетки

Чтобы правильно сделать розетку в стене своими руками, обязательно потребуется хотя бы минимальный набор инструментов, предназначенных для электромонтажных работ. Собственно это:

• две отвертки категории шлиц с шириной жала 2 и 4 мм;
• две отвертки категории крест (маленькая диаметром 2 мм, большая — 3 мм);
• отвертка-индикатор «ноль — фаза», «разрыв цепи»;
• монтажный нож;
• молоток;
• пассатижи, молоток, кусачки-бокорезы.

Заметка: ручки инструментов должны быть изготовлены (либо покрыты) изолирующим материалом, или иметь специальные изолирующие насадки.

Возможно, при установке розетки не помешает иметь и специальные клещи, предназначенные для зачистки концов провода. Вещь очень удобная, и стоит недорого.

Ошибки при подключении и как их не допустить

При монтаже распределительных устройств начинающие, а зачастую и опытные электрики, часто допускают ошибки, которые впоследствии могут привести к пожару или как минимум к пропаданию напряжения. Самые распространенные из них:

Обратите внимание! Менее критичны ошибки в порядке подключения устройств защиты. Считается правильным ввод в автоматы или УЗО подводить одинаково во всей конструкции

Ввод нужно размещать сверху. В таком случае значительно повышается безопасность обслуживания распределительного щитка.

Неправильный выбор автоматики или некачественный монтаж распределительного оборудования не только снижает безопасность, но и может стать причиной вопросов у контролирующих организаций. Лучше доверить работы профессиональным электрикам.

Источник

Схема подключения электросчетчика прямого включения

• Приветствую Вас на сайте «Заметки электрика».
• В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.
• И сейчас перед нами стоит задача в его подключении.
• После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

• 1 клемма — ввод фазы
• 2 клемма — выход фазы на нагрузку (в квартиру)
• 3 клемма — ввод нуля
• 4 клемма — выход нуля на нагрузку (в квартиру)
• винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

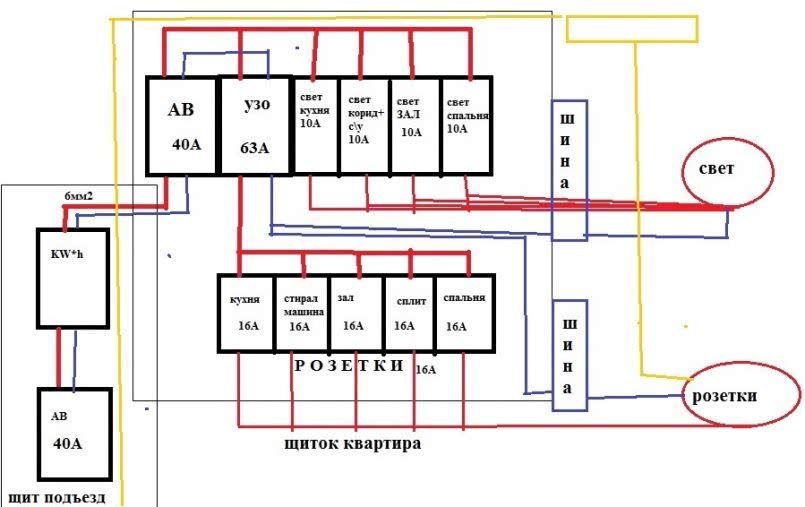

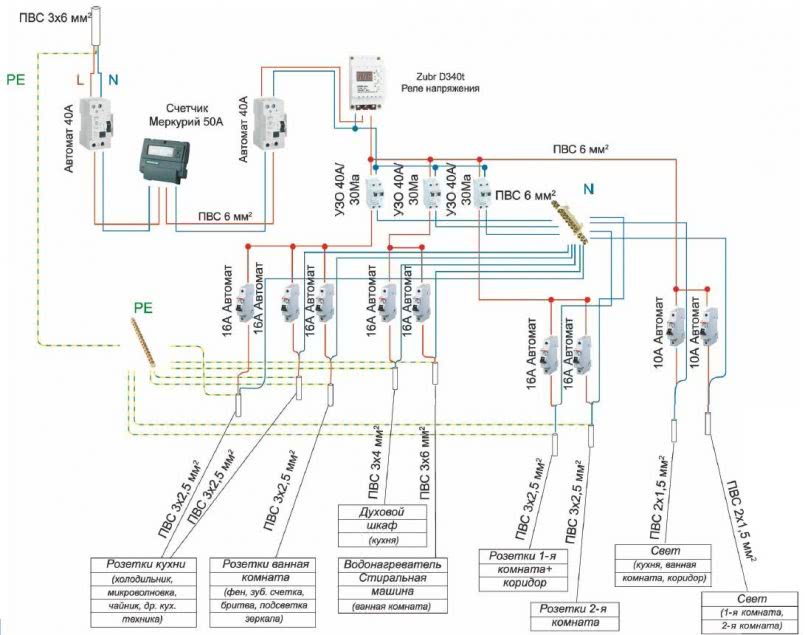

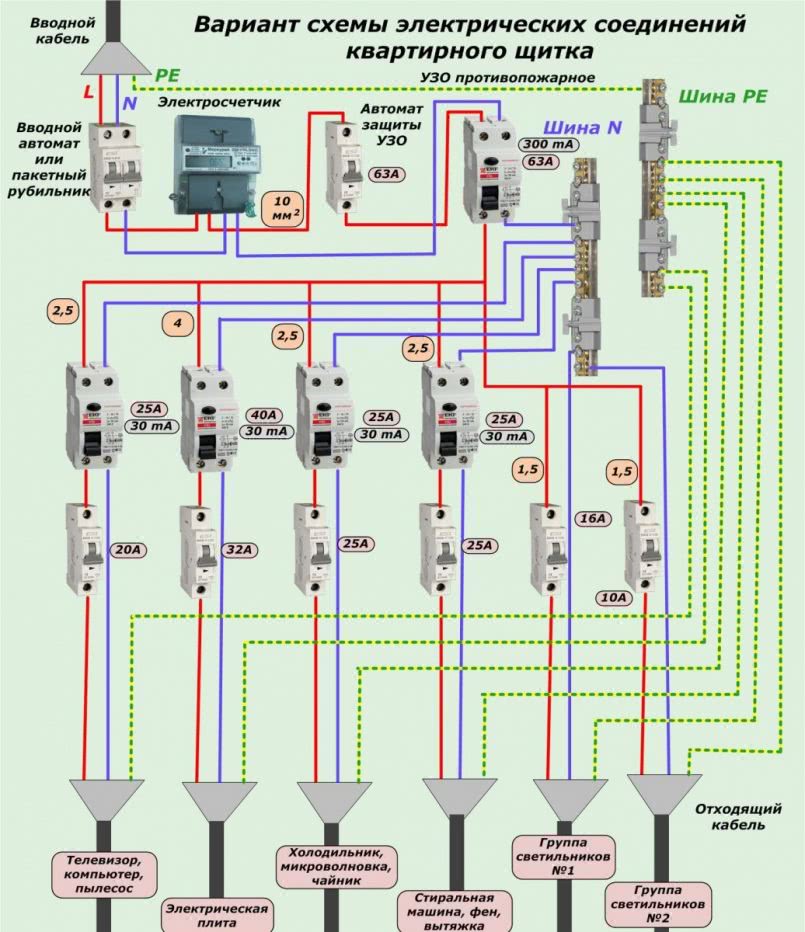

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

• прямого включения
• через трансформаторы тока
• через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Особенности выбора автоматического выключателя

Возможные перегрузки и короткие замыкания несут собой немалую опасность, начиная выходом из строя бытовой техники и заканчивая травмами и пожарами. Устройство, в народе называемое «автоматом», применяется для защиты питающих линий. Если грамотно подобрать автомат, прибор отключит в случае повреждения проводки технику, не допустив ее возгорания.

В домашних сетях зачастую устанавливаются аппараты ВА-серии, принцип действия которых описан выше. Выбирать автомат следует, отталкиваясь от сечения проводов и предполагаемой нагрузки на линию. Этой информации будет достаточно, чтобы сделать правильную покупку. Рекомендуется обращаться в специализированные магазины или к официальным дилерам, дорожащим своей репутацией, а не на электрорынок.

Немалое значение при выборе играют технические характеристики устройства. Выбирая автомат для щита, в первую очередь, учитывается селективность – принцип от большего к меньшему. То есть если на вводе автомат 40А, на розетки идет 20А, на освещение – 10А.

Для определения нагрузки на сеть придется вспомнить школьные уроки физики, а именно закон Ома. Для примера возьмем, что на кухне будут устанавливаться приборы, суммарная мощность которых достигает 3000 ватт. Общая сеть имеет напряжение в 220 вольт. Необходимо поделить мощность на напряжение и получится 13.6 А. Если отталкиваться от ближайшего номинала доступных автоматов, подбирается модель 16 А.

Обратите внимание! Автоматы предусматривают определенное число срабатываний. Конечно, модели от проверенных производителей более надежные, но, тем не менее, не рекомендуется их часто применять для включения-выключения. Из-за этого не только изнашивается механизм, но и подгорают контакты, что приводит к выходу из строя автомата

Из-за этого не только изнашивается механизм, но и подгорают контакты, что приводит к выходу из строя автомата.

Делить нынешние автоматы можно на 3 группы: B, C и D. Чтобы автомат не выбило сразу, после подключения электрического прибора предусматривается задержка по току. Другими словами, устройство будет «молчать» несколько секунд после включения в сеть техники с большим пусковым током. Маркировка в этом случае выступает в качестве коэффициента. Автомат отключается, если ток превышает номинал во столько-то раз:

• B – 3-5. Монтируется в жилых зданиях, где отсутствуют скачки тока;
• С – 5-10. Также находит применение в жилых зданиях. Обеспечивает защиту техники, имеющей слабые пусковые токи (дрель, стиральная машина и так далее);
• D – 10-14. Устанавливается на производствах с установками, имеющими большие пусковые токи.

Выпускаемые модели имеют различия по месту крепления проводника и посадке на DIN-рейку. Поэтому, если производится замена автомата, рекомендуется выбирать модель от того же производителя. Сама установка автоматического предохранителя, желание поменять пробки на автоматы – не самая простая задача, которую рекомендуется доверить специалисту, так как работа с электричеством довольно опасна.

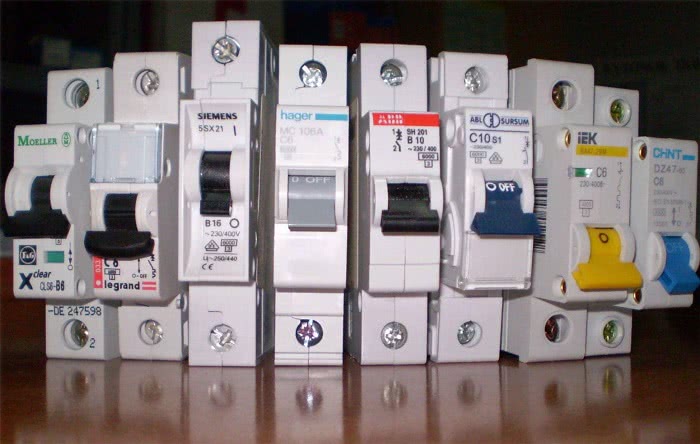

На данный момент лидирующие позиции занимают устройства следующих компаний: ABB, Legrand, Schneider. Это бренды, выпускающие надежное и долговечное оборудование. Если, выбирая прибор, есть желание сэкономить средства, доступен бренд ИЭК.

Обратите внимание! Сейчас многие пытаются подделывать производство предохранителей, выпуская некачественную продукцию. Желая сэкономить средства, не стоит приобретать подозрительно дешевые модели, которые способны стать причиной аварийной ситуации

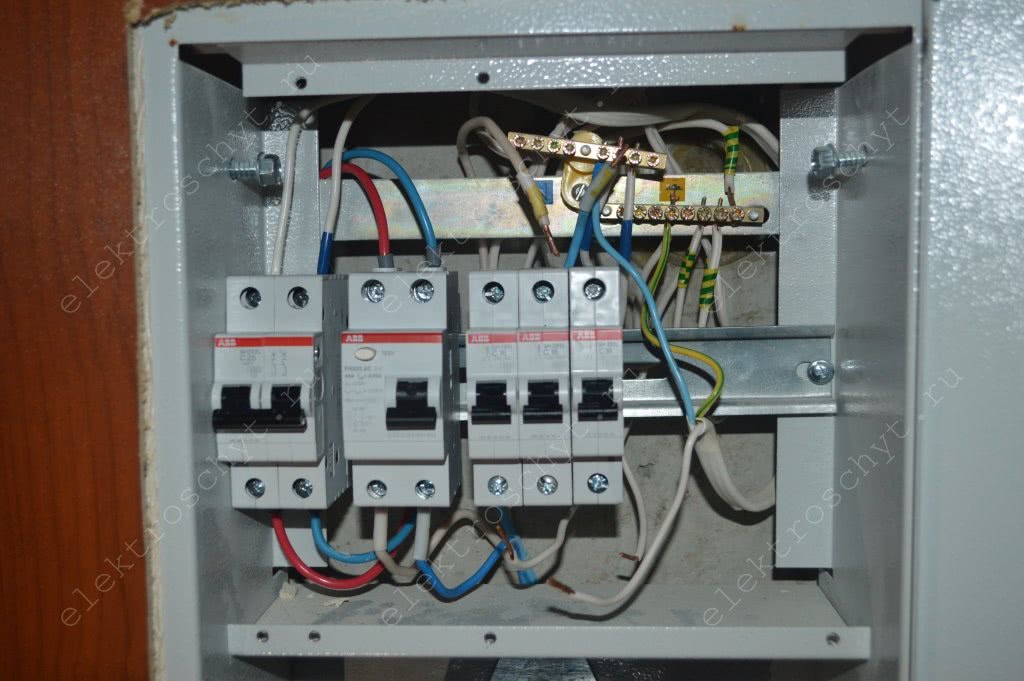

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А.

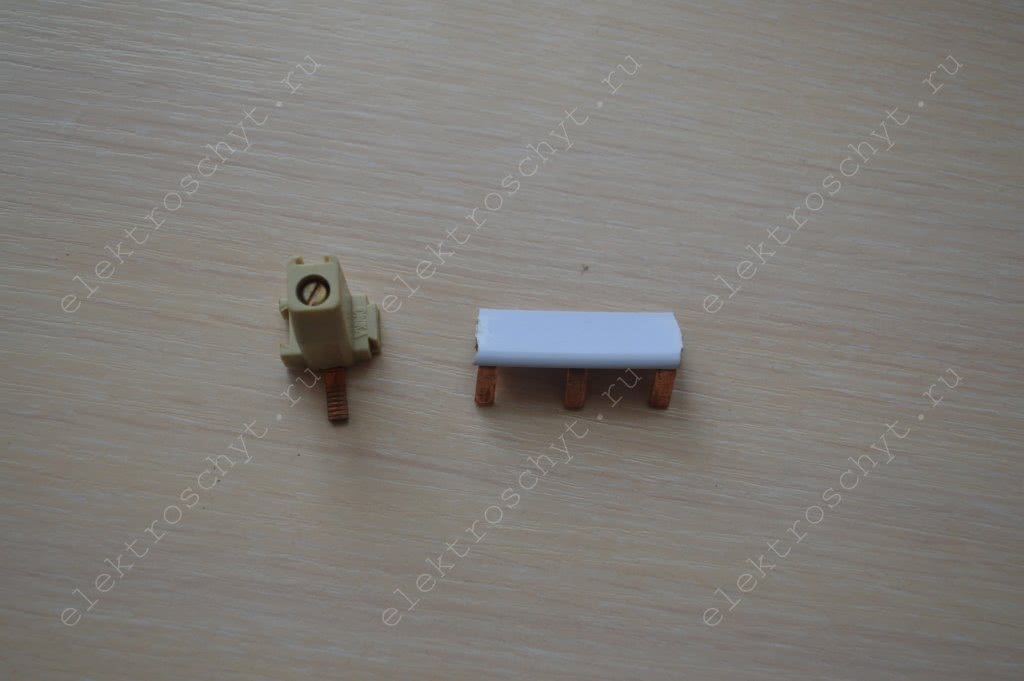

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

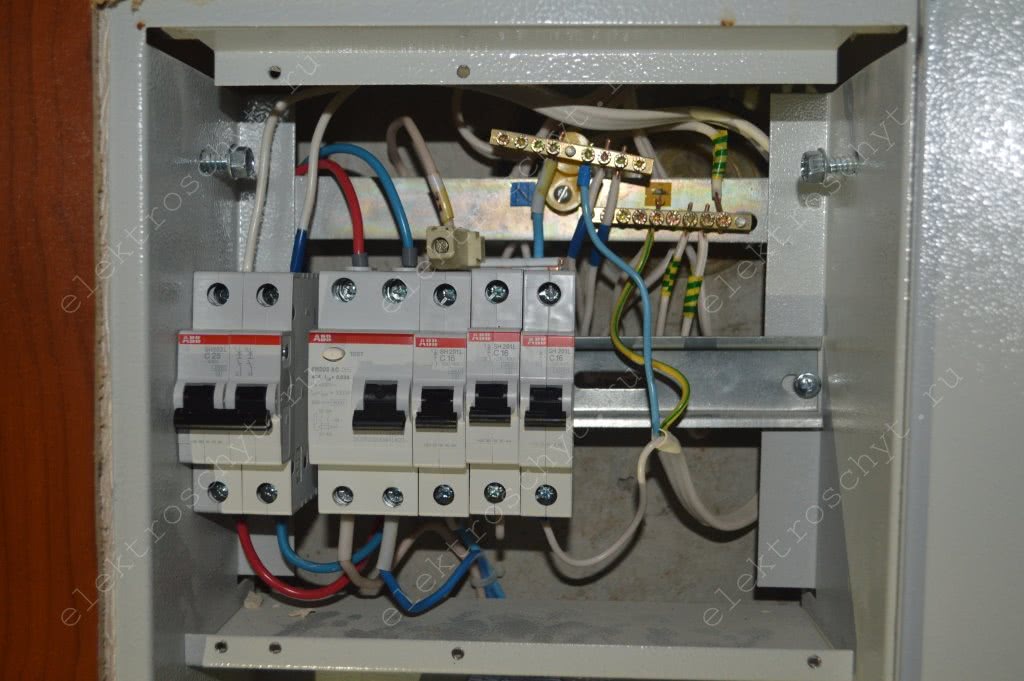

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

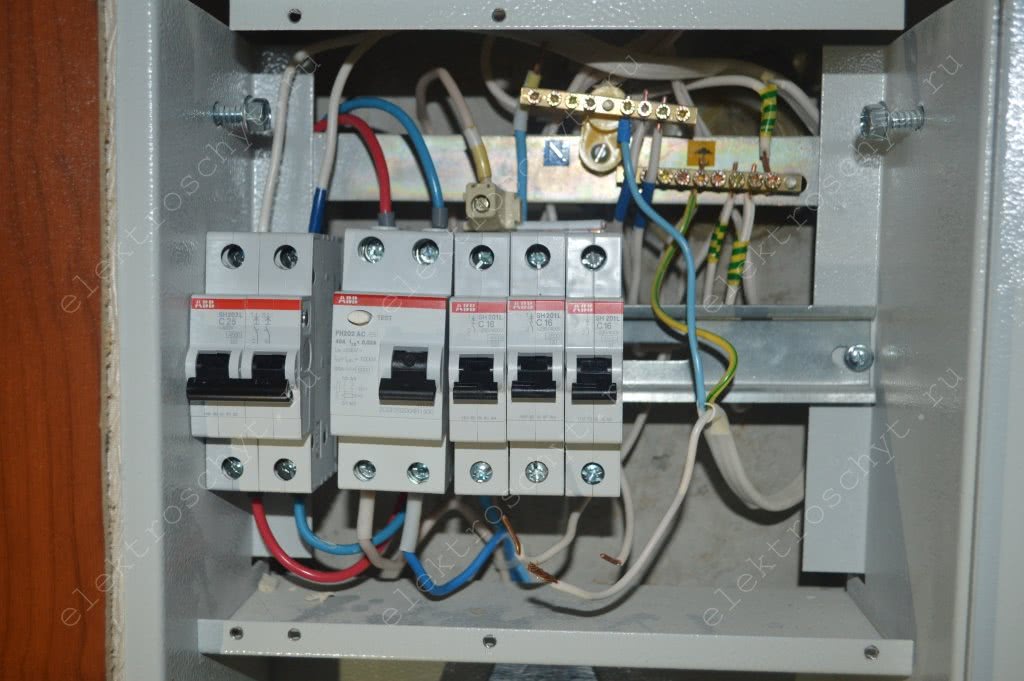

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки “ТЕСТ”, оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

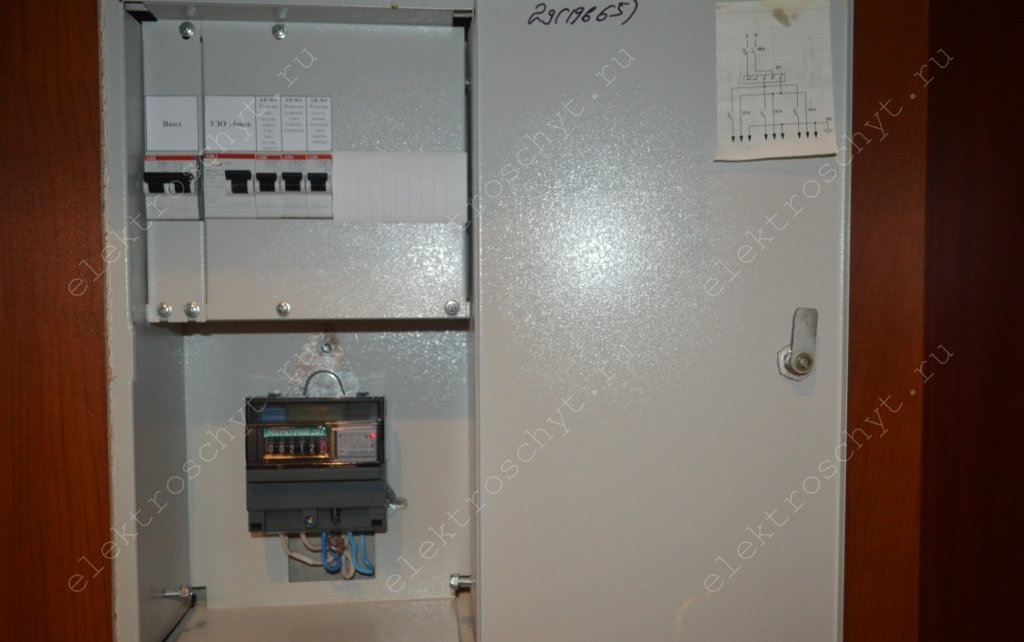

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание

Прямое подключение трехфазного счетчика

Чтобы правильно подключить трехфазный счетчик, необходимо понимание его конструкции. Тут есть аналогия с однофазным устройством, только фаз тут не 1, а 3.

Электросчетчик с 3 фазами включает в конструкцию:

• Обмотку тока – 3;
• Обмотку напряжения – 3;
• Клеммы для подсоединения кабелей — 8.

Нулевой провод все еще имеет обозначение N. А фазы обозначаются следующим образом:

1. Фаза 1 – А;
2. Фаза 2 – В;
3. Фаза 3 – С.

На схеме подключения, изображенной выше, видно, что:

1. Клемма 1 – для ввода фазы А;
2. Клемма 2 – для вывода фазы А;
3. Клемма 3 – для ввода фазы В;
4. Клемма 4 – для вывода фазы В;
5. Клемма 5 – для ввода фазы С;
6. Клемма 6 – для вывода фазы С;
7. Клемма 7 – для ввода нуля N;
8. Клемма 8 – для вывода нуля N.

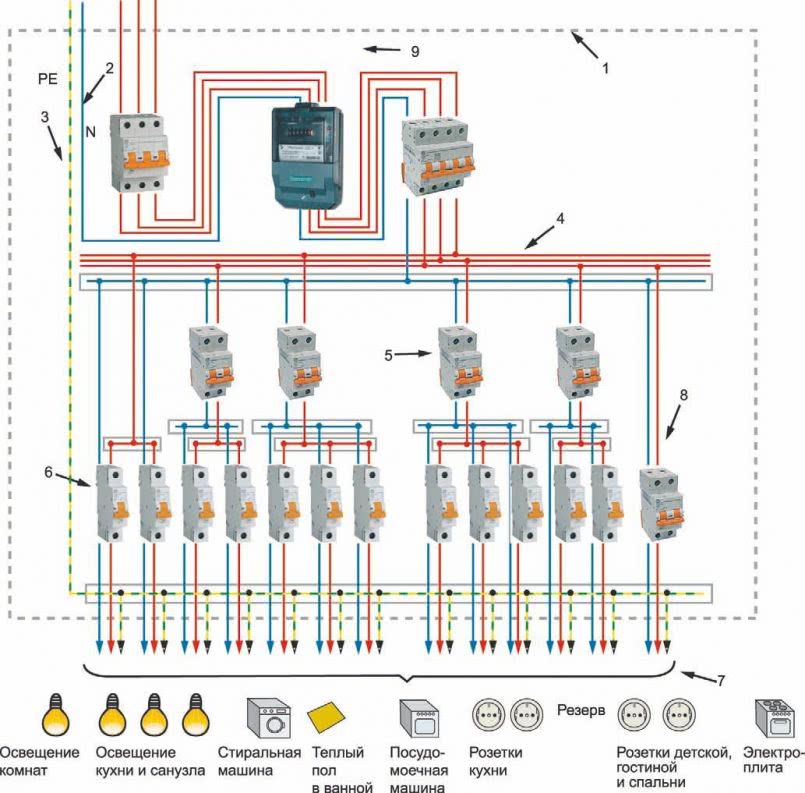

Распределение энергии происходит аналогично. Схема изображена ниже. Она рабочая, поэтому вы ее можете применить для частного дома.

Сначала все провода подключаются через четырехполюсный автомат. Затем они подводятся к счетному устройству, а затем выходят из него и направляются к УЗО с 4 полюсами. Затем нужно распределить энергию так:

• Определить потребители 380В (станки, камин). Для них подключение будет производиться с фазами А, В и С, а также с нулем N. Сюда же будет подведен заземляющий проводник;
• Определить потребители 220В. Они будут питаться от одной фазы. Нужно распределить нагрузку на фазы так, чтобы она была равной на каждой ветке (например, по 10 кВт на каждой фазе);
• Для каждой ветки потребуется однополюсный автовыключатель.

С нулевым проводом нужно поступить так же, как в случае с однофазным электросчетчиком. Он должен пройти через четырехполюсный автомат, счетчик электроэнергии и УЗО с 4 полюсами. Затем он разделяется через нулевую шину, чтобы на каждой ветке получить по одному нулю.

Заземляющий провод огибает все автоматы, счетное устройство и УЗО. Он разветвляется на заземляющей шине на несколько ветвей – по 1 для каждой ветки потребителей.

УЗО и однополюсные автоматы

Преимущества сборки:

экономно

требуется щиток небольших размеров (от 54 до 72 модулей)

Недостатки:

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако такой способ не позволяет в будущем вносить существенные изменения в распредщитке. В первую очередь это связано с распределением нагрузки по фазам.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

перекос напряжения

нагрев нулевой шинки с возможным отгоранием ноля

перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения счетчика

По правилам эксплуатации, перед счетчиком всегда нужно ставить вводной автомат. Он пригодиться не только для защиты от перегрузки и короткого замыкания электропроводки, электрооборудования или электроинструмента, но и для замены электросчетчика без напряжения. Коммутационные аппараты для снятия напряжения должны устанавливаться за пределами квартиры (п. 7.1.64 ПУЭ).

Далее подключать счетчик будем по следующей схеме:

Как видно на схеме фазный провод, отходящий от автомата, подключается к клемме 1 счетчика. Отходящая от счетчика фаза, подсоединяется к клемме 2. Нули соответственно к клемме 3 и 4

Это важно. Другим способом однофазные счетчики подключать нельзя

В схеме указаны два групповых автомата с нагрузками 1 и 2, например, 1 – розетки, 2 – освещение. На самом деле их может быть больше, в зависимости от количества электрических приемников и их мест расположения в помещении.

Разграничение ответственности.

Если вы собрались устанавливать счетчик в своей зоне ответственности, то есть внутри своей квартиры, доме, гараже или дачи, то все затраты по установке или его порчи в будущем вы берете на себя.

В случае выхода из строя или воровства аппарата, его замену осуществляет опять же снабжающая компания.

Место установки счетчика должно быть выбрано такое, чтобы к нему был свободный доступ сотрудникам энергетических служб для проверки и установки пломб.

Внимание! Вы не имеете право запретить доступ сотрудникам энергослужб для проверки счетчика

Виды счетчиков: преимущества и недостатки

По принципу действия счетчики подразделяют на индукционные и электронные. Первый вариант менее точный. С 01.01.2022 к установке будут разрешены только интеллектуальные устройства, которые будут передавать данные онлайн.

На сегодняшний момент устанавливают устройства различного исполнения:

• по принципу действия – электронные или механические;
• по подключению к электрической сети – однофазные (двухпроводные) или трехфазные (трехпроводные, четырехпроводные);
• по принципу включения в электрическую сеть – прямого или трансформаторного;
• по количеству тарифов – многотарифные или однотарифные;
• по конструкции – многофункциональные или простые.

В таблице приведены популярные модели счетчиков, которые устанавливают в квартиры и дома:

Как выбирать?

Желательно, чтобы купленные автоматы  соответствовали таким параметрам:

• току сети квартиры, дома – постоянный, переменный или комби;
• способу работы. Управляться в ручном режиме или моторным приводом;
• методу сбора в единый комплекс – вставными, выдвижными или постоянными;
• типу расцепителя – читайте выше;
• классности автовыключателей;
• величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом,  каким проводом лучше соединить автоматы и каким наилучшим способом.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

Установка и подсоединение прибора учета

Подключению электросчетчика предшествует монтаж шкафчика на стену снаружи или внутри помещения. Он вешается в отведенном месте на высоте от 1,5 м от пола и крепится дюбелями. Дальнейшая работа заключается в установке и подключении всех устройств по схеме, представленной выше. Порядок действий такой:

1. Убедитесь, что подающая линия обесточена.
2. Поставьте счетчик, автоматы и УЗО на DIN-рейки, зафиксировав защелками. Правильное положение элементов – вводным контактом кверху, а не наоборот.
3. Прикрутите к корпусу нулевую и заземляющую шину. Протяните внутрь кабель питания и заземления (на улице используйте сальники), разделайте концы и соедините их с главным автоматом и шинами согласно схеме.
4. Снимите крышку с контактной группы счетчика и подключите к ней провода следующим образом: к первому и третьему – соответственно фаза и ноль от вводного автомата, ко второму и четвертому – фаза и нейтраль до УЗО.
5. Фазный провод от УЗО разведите по верхним контактам всех автоматических выключателей, нулевой подсоедините к шине. Дальнейшую разводку выполняйте по схеме, как это делает мастер на видео.

Прокладывая проводку (как внутри электрощита, так и снаружи), старайтесь соблюдать общепринятые обозначения линий разными цветами. По европейским нормам нулевой проводник должен быть синего цвета, заземление – желто-зеленого, а фаза — любой другой расцветки. Если вы закупили одинаковые одножильные провода, используйте для маркировки бирки из кусочков термоусадочных трубок разных цветов. Как правильно подключить одну из распространенных моделей электросчетчиков от бренда «Энергомера», рассказывается в очередном видео:

Похожие записи:

Сначала грунтуют или шпаклюют: нужно ли грунтовать стены перед финишной или стартовой шпаклевкой Светодиодные ленты в интерьере комнат Обрешетка под профнастил: выбор, расчет, технология установки Как и чем скрыть стыки линолеума: обзор лучших способов + инструкции как сделать Зал в квартире (200 фото лучших идей): правила зонирования. обзор последних трендов 2021 года, как обустроить гостиную комнату Дизайн дома из клееного бруса
